Поверка геодезического оборудования (метрология)

3 Классификация геодезических приборов

3.1 Геодезические приборы подразделяют по функциональному назначению, точности, физической природе носителей информации и условиям эксплуатации.

3.1.1 По функциональному назначению геодезические приборы подразделяют на виды. Виды и условные обозначения геодезических приборов приведены в приложении А.

3.1.2 По точности геодезические приборы разделяют на высокоточные, точные (средней точности) и технические.

3.1.3 По физической природе носителей информации выделяют приборы нескольких групп: механические, оптико-механические, электронные, оптико-электронные и радиотехнические.

3.1.4 По условиям эксплуатации геодезические приборы подразделяют на лабораторные (стационарные) и полевые (передвижные и носимые).

3.2 Геодезические приборы конкретных типов допускается классифицировать по типу отсчетных устройств, конструкции осевых систем, виду зрительных труб, наличию компенсатора углов и другим признакам, определяющим конструктивные особенности.

Требования СНиП к геодезическим измерениям

Система норм и правил, установленных в СНиП, предъявляет определенные требования к проведению геодезических измерений. Соблюдение этих требований необходимо для обеспечения точности измерений и достоверности полученных данных.

Одним из основных требований является правильное оборудование и проведение геодезических работ. Метрологическая активность в данной области выполняется с помощью специальных геодезических приборов, которые должны соответствовать определенным техническим характеристикам и быть проверены в установленном порядке.

СНиП также устанавливает требования к маркировке геодезических приборов и оборудования. Каждое измерительное устройство должно иметь уникальную маркировку, что обеспечивает его идентификацию и позволяет избежать путаницы при хранении и использовании.

Для проведения геодезических измерений необходимо использовать специализированные базисные пункты, которые должны быть созданы исключительно в соответствии с требованиями СНиП. Это гарантирует стабильность и точность результатов измерений.

Требования СНиП к геодезическим измерениям
Правильное оборудование и проведение геодезических работ
Маркировка геодезических приборов и оборудования
Использование специализированных базисных пунктов

Как проходит поверка измерительного оборудования в нашей компании :

 1.    На почту [email protected] направляется заявка  на поверку в свободной форме, или по нашей форме которую можно скачать
, в которой указывается перечень оборудования и его серийные номера, реквизиты плательщика.

2.    Наш метролог согласует с Вами дату привоза к нам в сервисный центр Вашего оборудования, или предложит услуги нашего курьера, который заберет и после поверки привезет приборы обратно. Из регионов транспортной компанией осуществляется логистика в сервис.

3.    После проведения диагностики прибора (физической поверки) на стенде, Вам будет направлено заключение о состоянии прибора, если прибор обеспечивает заявленные в технических характеристиках параметры, то данные о поверке будут внесены в единую базу метрологических поверок
 . И Вам будет выставлен счет за оказанную услугу согласно прайса, который указан на этой странице ниже. Если будут выявлены отклонения в характеристиках, Вам будет предложено, за дополнительную плату, отъюстировать параметры инструмента, которые оказались вне допуска. И после согласования с Вами стоимости доп. работ, данные по поверке будут внесены на портал АРШИН.

Оплата за поверку геодезического инструмента производится по счету, через терминал по карте или наличными в офисе.

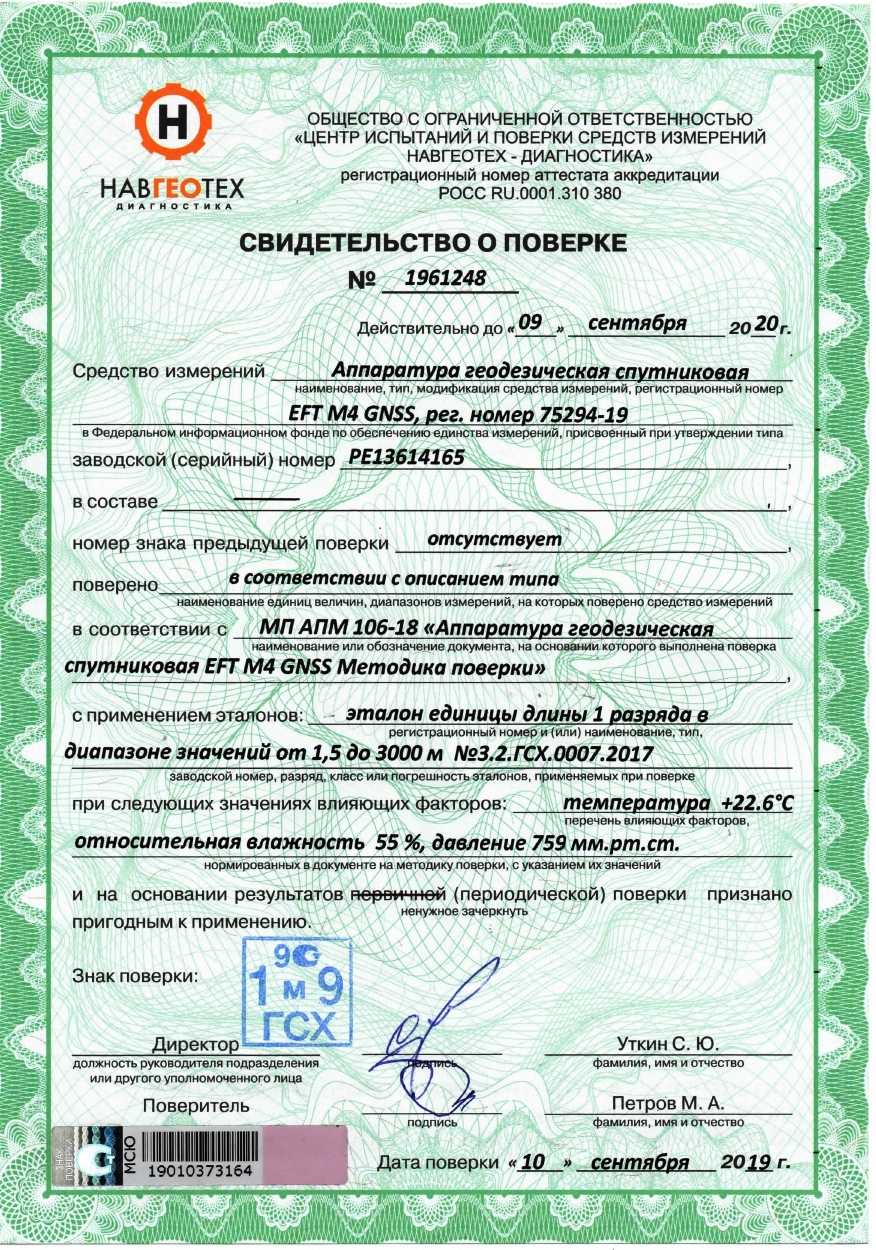

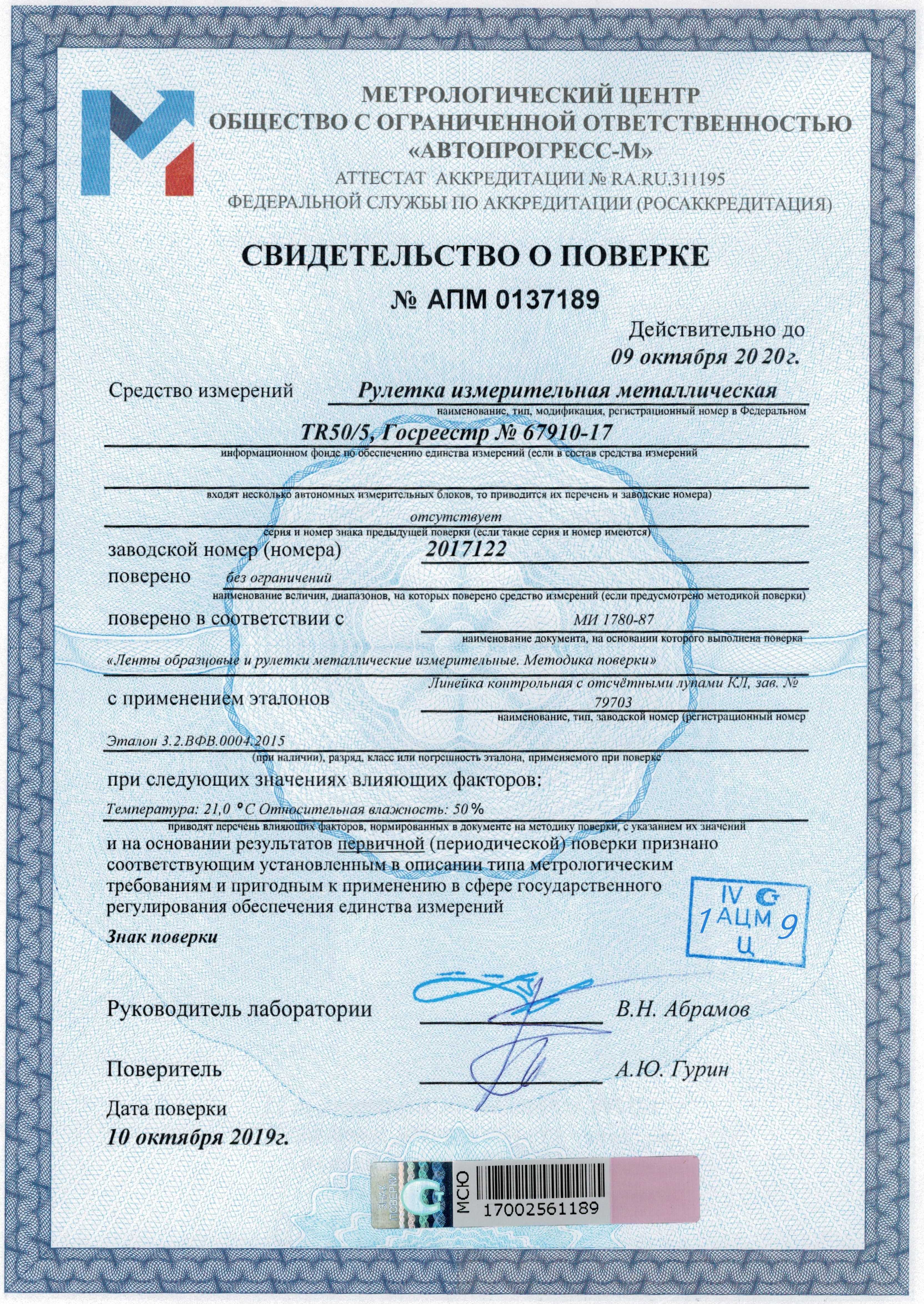

Свидетельство о поверке (метрология)	Цена, руб.

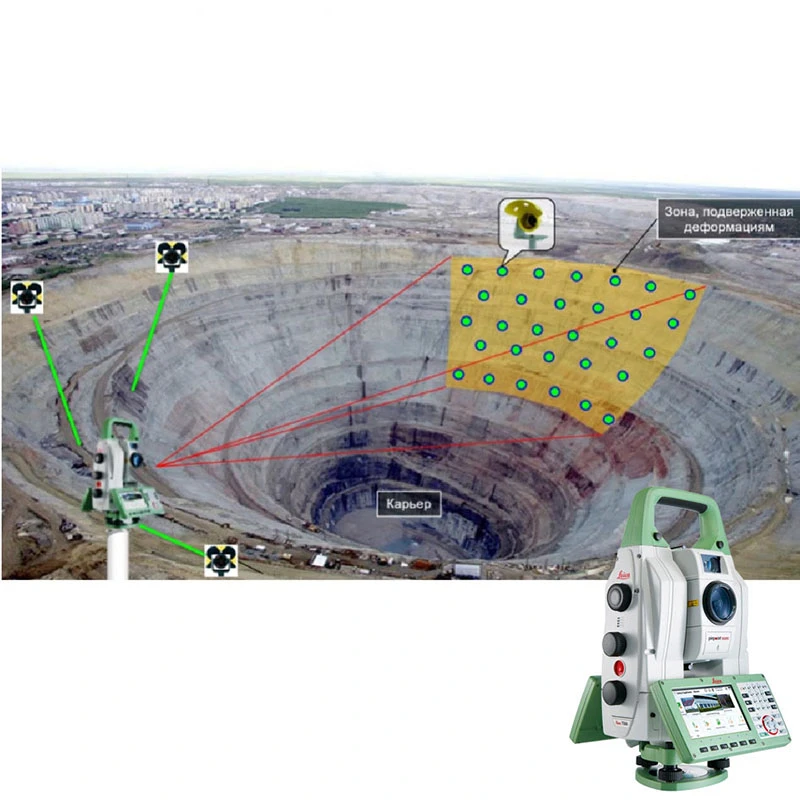

Тахеометр электронный	6 000
Приемник спутниковый геодезический	6 500

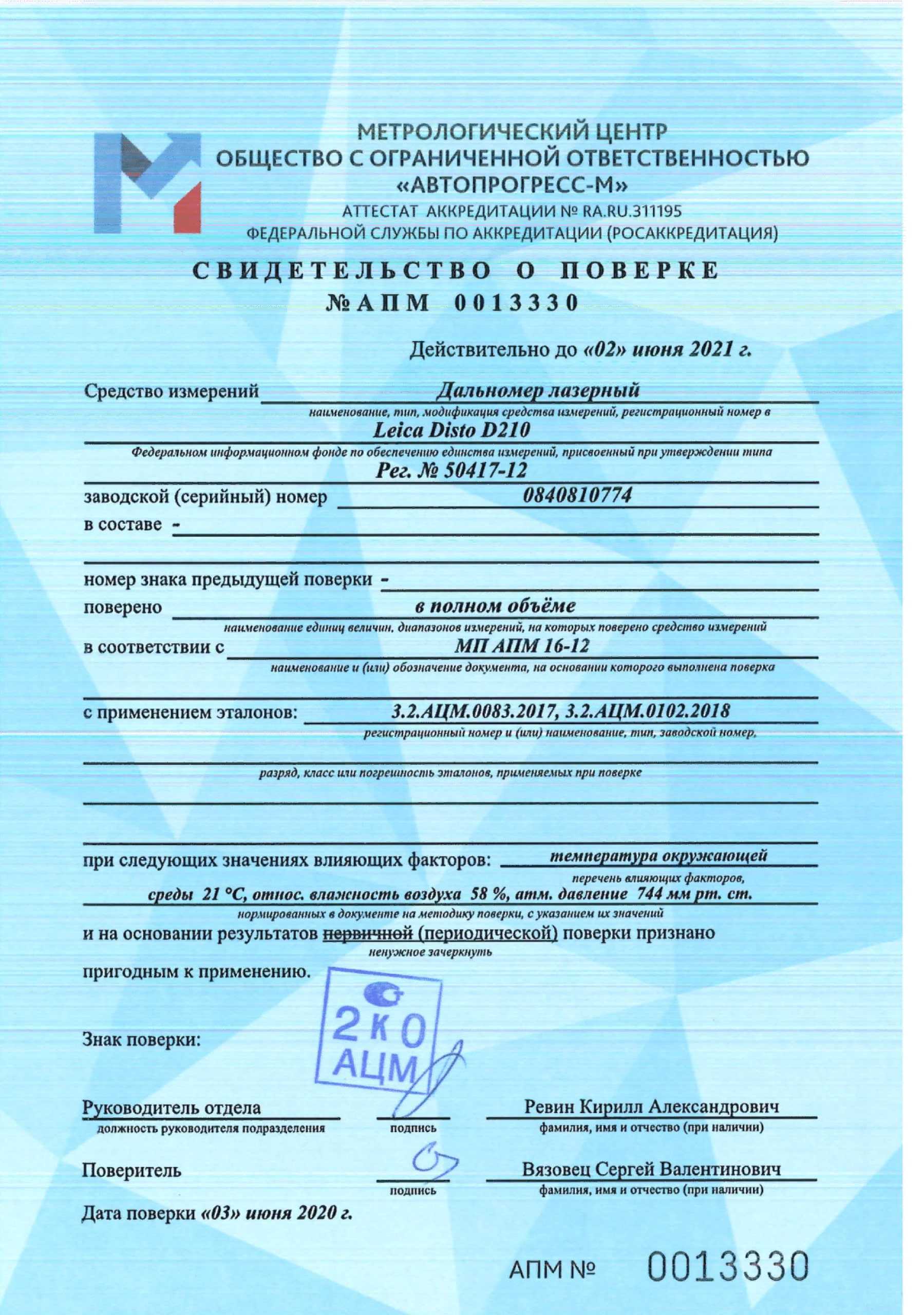

Дальномеры лазерные	1 500
	3 000
Нивелиры технические	2 000
	3 000
Рейка с BAR кодом инварная  нивелирная	4 000
Рейка с BAR кодом нивелирная	2 200
Рейка простая (Е-шкала)	1 000
Теодолит оптический или цифровой	3 000
Прибор вертикального проектирования	2 300
Лазерный сканер	18 000
Трассоискатель	7 500
Неразрушающий контроль	по запросу

+7 (495) 651-87-97

Поверка и юстировка геодезических приборов. Скажите, что это такое? какие этапы? что вообще это значит? Спасибо.

Поверки позволяют выявить отклонение в приборе от геометрических условий и оптико-механических требований, юстировкой наиболее полно устраняют эти отклонения. Исследования определяют постоянные геодезического прибора, неустранимые отклонения для введения в результаты измерений соответствующих поправок, правильность работ отдельных узлов теодолита, ошибки диаметров лимба и т. п. По результатам исследований выявляют пригодность теодолита для выполнения измерений данного класса точности.

Поверка средств измерений — совокупность операций, выполняемых органами Государственной метрологической службы (другими уполномоченными на то органами, организациями) с целью определения и подтверждения соответствия характеристик средства измерения установленным требованиям.

Юстиро́вка (от нем. justieren выверять) — совокупность операций по выравниванию конструкций и конструктивных элементов (поверхностей, столбов, стоек и т. д. ) вдоль некоторого направления («осевого») , а также по приведению меры, измерительного или оптического прибора, механизмов (или их части) в рабочее состояние, обеспечивающее точность, правильность и надежность их действия. При юстировке приборов — осуществляется проверка и наладка измерительного и/или оптического прибора, подразумевающая достижение верного взаиморасположения элементов прибора и правильного их взаимодействия. Для обозначения подобных действий к различным приборам также применяют термин «регулировка» или калибровка.

Предисловие

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Центральный ордена «Знак Почета» научно-исследовательский институт геодезии, аэросъемки и картографии им. Ф.Н.Красовского» (ФГУП «ЦНИИГАиК»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 404 «Геодезия и картография»

5 ПЕРЕИЗДАНИЕ. Март 2019 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Профессиональная поверка теодолитов

Несмотря на большое количество электронного оборудования на рынке, многие продолжают использовать оптические инструменты в повседневной работе. Они проще в использовании и в обслуживании, и цена на них ниже. Например, оптический теодолит. Большинство поломок инструмента может исправить геодезист в домашних условиях. Для этого не нужно специальное оборудование.

Как и любое средство измерений, теодолит нуждается в ежегодной метрологической поверке. В результате поверочных работ выдается свидетельство о поверке. У нас вы можете заказать поверку теодолита как нового, так и бывшего в употреблении.

Зачем нужна метрологическая поверка геодезических приборов?

Основная цель метрологической поверки геодезических приборов — обеспечение точности и надежности измерений при проведении геодезических работ. Поверка позволяет выявить и устранить возможные ошибки и отклонения в работе приборов, обеспечивает правильное использование геодезического оборудования и достоверность получаемых результатов.

Метрологическая поверка также имеет законодательную основу и является обязательной для геодезических приборов, которые применяются в технических измерениях и оценке объектов землеустройства. Поверка должна проводиться в аккредитованных лабораториях или организациях, имеющих соответствующие полномочия.

Проведение метрологической поверки обеспечивает соответствие геодезических приборов требованиям и нормам метрологического обеспечения, а также позволяет сохранить доверие к результатам геодезических измерений

Это особенно важно в случаях, когда геодезические данные используются для подготовки проектной и рабочей документации, строительства, мониторинга объектов и т.д

Кроме того, метрологическая поверка геодезических приборов позволяет установить и контролировать точность градуировок и исправить при необходимости

Это важно для получения максимально точных результатов измерений, особенно при проведении работ на больших расстояниях и в сложных геодезических условиях

Важно помнить: метрологическая поверка геодезических приборов должна проводиться периодически в соответствии с требованиями законодательства, а также после ремонта или серьезного перенапряжения приборов, которые могли повлиять на их метрологические характеристики

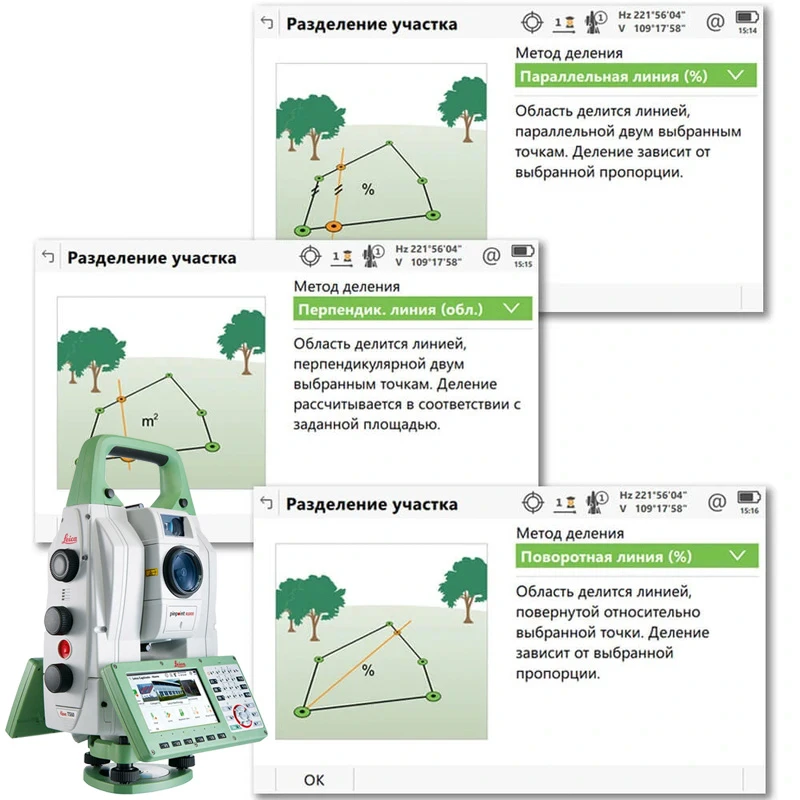

Пример расчета среднеквадратичной погрешности точки участка

Среднеквадратическая погрешность точки участка является важным показателем участка и определения его площади. С помощью этого показателя можно оценить точность определения границ участка и его протяженность. Он зависит от возможных изменений, произошедших в координатах точки после изменения рельефа местности.

Для расчета среднеквадратичной ошибки необходимо знать координаты точек участка до и после рельефа. Если координаты точки изменяются, то возникают спорные вопросы, связанные с определением границ участка и его протяженности. Причины изменения координат могут быть различными — от ошибок при закладке полигона до изменения размеров самого участка.

Допустимый предел среднеквадратичной ошибки зависит от размера участка. Чем больше площадь участка, тем больше допустимая ошибка при определении его границ. С увеличением площади участка среднеквадратическая ошибка возрастает. Напротив, при уменьшении площади участка требуется большая точность определения границ.

Для расчета средней квадратической ошибки для участка необходимо определить разности координат точек до и после съемки. Затем каждую разность необходимо возвести в квадрат, сложить полученные значения и разделить полученное число на количество точек. Корень из этого числа будет представлять собой среднюю квадратичную ошибку точек.

Если среднеквадратичная ошибка точек на участке превышает допустимую норму, это может свидетельствовать о необходимости проведения дополнительных исследований и переопределения границ участка. Также возможна работа с экспертами для решения спорных вопросов, связанных с определением заговоренных земель по координатным точкам.

7.2. 2 проверка.Горизонтальная нить сетки нитей должна быть перпендикулярна оси вращения нивелира

_______
С помощью круглого уровня приводят ось вращения нивелира в отвесное положение.
Среднюю нить наводят на хорошо видимую точку и наводящим винтом плавно вращают трубу в горизонтальном направлении.
Нить сетки не должна сходить с выбранной точки.
Эту же поверку можно делать, наводя среднюю нить на нить отвеса. Средняя нить и нить отвеса должны совпадать.

_______

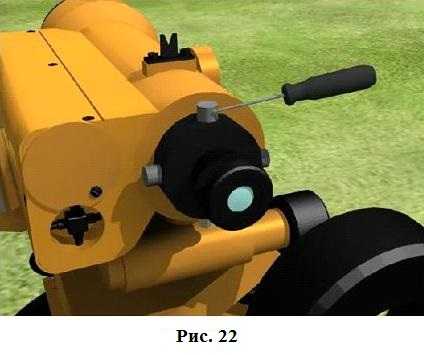

При несоблюдении условия необходимо снять защитный колпачок и развернуть сетку нитей, предварительно ослабив четыре винта в торце окулярной части трубы отверткой. Выполнение этого условия гарантируется заводом. Поверку делают путем вращения трубы по азимуту. Исправление делают поворотом сетки.

1-ая и 2-я поверка

Управление Федеральной службы государственной регистрации, кадастра и картографии Смоленской области

06.08.2018 12:24 О поверке сре дств геодезических измерений

Управление Росреестра по Смоленской области в рамках своих полномочий осуществляет государственный надзор в области геодезии и картографии на территории Смоленской области, в том числе, надзор за соблюдением требований к выполнению геодезических и картографических работ и их результатам. В целях недопущения нарушений обязательных требований правовых актов, соблюдение которых оценивается при проведении государственного контроля, организациям и индивидуальным предпринимателям, осуществляющим геодезическую и картографическую деятельность, нужно иметь ввиду следующее.

Согласно п. 6 ст. 5 Федерального закона от 30.12.2015 № 431-ФЗ «О геодезии, картографии и пространственных данных и о внесении изменений в отдельные законодательные акты Российской Федерации» физические и юридические лица, выполняющие геодезические работы, обязаны выполнять их с использованием прошедших в установленном порядке поверку средств геодезических измерений, а также в соответствии с аттестованными с учетом требований законодательства об обеспечении единства измерений методиками (методами) измерений и установленными требованиями к выполнению геодезических работ

Поверка выполняется в целях подтверждения соответствия средства измерения установленным метрологическим требованиям.

В соответствии с Федеральным законом от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений» все средства измерений утвержденного типа, при выпуске из производства, после ремонта и при эксплуатации подлежат поверке в обязательном порядке. Остальные средства измерений, могут подвергаться поверке в добровольном порядке. Ответственность за своевременное предоставление средств измерения на поверку несут юридические и физические лица: владельцы и пользователи средств измерения.

Погрешности при геодезических измерениях неизменно ведут к ошибкам при проектировании, строительстве и эксплуатации объектов промышленного и хозяйственного назначения.

Таким образом, своевременная поверка геодезического оборудования становится залогом успешных результатов измерений и предотвращает материальные затраты, которые может понести предприятие из-за допущенных неточностей. Процедура проверки измерительных устройств для геодезии является обязательной и оформлена законодательно.

Зачем и как часто

При использовании в условиях близких к полевым, любые точные измерительные устройства испытывают серьезную нагрузку, способную привести к быстрым поломкам

Важно уделять внимание профилактике, в которую входит и метрологическая поверка. Это необходимая составляющая процесса эксплуатации измерительных и контрольных приборов, к которым относится и геодезическое оборудование. Она позволяет убедиться в том, что изделие пригодно к дальнейшему использованию

Она позволяет убедиться в том, что изделие пригодно к дальнейшему использованию.

Поверка преследует следующие цели:

Контроль комплектности в соответствии с паспортом.
Исправность техники: работоспособность всех частей.
Точность, которую имеют измеряемые величины

Это ключевой момент, так как важно убедиться в уровне измерений, от которых зависит много. Даже небольшие отклонения способны привести к серьезным проблемам в дальнейшем.
Отсутствие видимых следов повреждений.

Способы поверки и ее периодичность определяются в каждом конкретном случае и зависят от вида и марки оборудования. Часто её устанавливает сам производитель и указывает это в сопроводительной документации.

Важно соблюдать сроки, так как отставание автоматически превращает исправный прибор в подлежащий сомнению. В определенных ситуациях это подразумевает ответственность перед надзорными органами

Этапы контроля геодезических работ

Проведение геодезических работ обычно разбивается на три этапа:

• подготовительный. На данном этапе осуществляется сбор информации о ранее проведенных геодезических исследованиях, разрабатывается задание на
  проведение работ, составляется программа действий, получаются разрешения;
• полевой. Работы выполняются на местности (топографическая съемка, измерения, создание опорных сетей и пр.), проводится предварительная обработка
  информации и данных;
• камеральный. Делаются расчеты, проводится окончательная обработка полевых данных, составляются топографические планы, разрабатываются отчеты.

Контроль геодезических работ проводят на каждом из этапов. Основными объектами контроля являются: средства измерения, приемы и методы работы,
регистрируемые данные, документация и записи.

В ходе подготовительного этапа проверяется:

• полнота и достаточность исходных данных. Для проведения полевых мероприятий необходимо собрать исходные данные о месте и назначении работ, их видах
  и сроках, данные о ранее выполненных геодезических работах;
• наличие и правильное оформление разрешений и документации. Для проведения работ может потребоваться получение разрешений. Перед началом полевых
  работ они должны быть подготовлены и согласованы с уполномоченными организациями. Комплект документации, необходимый для полевых работ, должен быть
  разработан и оформлен в соответствии с нормативными документами, заданием на проведение работ и условиями договора с заказчиком;
• техническое состояние приборов и оборудования. Оборудование, измерительная и вспомогательная техника, которые будут использоваться в ходе полевых
  работ, должны быть проверены на предмет исправности, наличия поверки и юстировки.

В ходе полевого этапа проверяется:

• методы и приемы работы. Для проведения измерений используются установленные методы и приемы работы. Они регламентированы нормативными и
  справочно-информационными документами. Контроль геодезических работ проверяет правильность применения методов;
• оформление документации. Документация должна оформляться в соответствии с требованиями нормативных и методических актов, записи вестись разборчиво,
  вся информация восприниматься однозначно. В противном случае, при выполнении камеральных работ, результаты могут быть искажены;
• соблюдение технологических допусков. Для каждого вида измерений установлены допуски. Результаты измерений должны укладываться в пределы допусков;
• соблюдение правил эксплуатации, регулировки и юстировки оборудования. Достоверность результатов измерений во многом зависит от правильной
  эксплуатации, регулировки и юстировки измерительного оборудования и вспомогательного инструмента. Контроль геодезических работ должен проверять
  выполнение правил эксплуатации, настройки оборудования, правильность регулировки и юстировки.

В ходе камерального этапа проверяется:

• правильность оформления результатов. Результаты геодезических работ должны быть оформлены в соответствии с установленными формами, требованиями
  нормативных документов и условиями договора с заказчиком. При проверке необходимо оценивать соответствие выходных данных исходным требованиям
  (заданию на проведение работ);
• комплектность материалов. Для каждого вида геодезических работ существует свой комплект отчетных документов. При проверке необходимо учитывать вид
  разрабатываемых документов и их соответствие установленному составу;
• точность расчетов. На точность расчетов влияет погрешность измерений, показания приборов, достоверность исходных данных и данных полевых
  исследований. В ходе контроля геодезических работ проверяется соответствие этих составляющих допустимым отклонениям.

Связующие, промежуточные, иксовые точки

_______
Пикетные и реперные точки являются связующими, т.к. они связывают между собой соседние станции.

_______Точки, на которые отсчеты берутся с соседних станций, называются связующими точками.

_______

Между пикетами могут встретиться перегибы местности, эти точки закрепляются кольями и называются промежуточными, или плюсовыми .

_______

В некоторых случаях (при нивелировании крутых склонов) с одной стоянки нивелира нельзя взять отсчеты на два смежных пикета.

_______
В этом случае берут дополнительные точки. Эти точки необходимы для передачи отметки с одного пикета на другой. На профиль эти точки не наносятся, поэтому их положение не определяется. Вследствие этого эти точки называют иксовыми, то есть неизвестными. Иксовая точка, так же как и пикетная, является связующей. Отсчеты на эту точку берутся по черной и красной сторонам рейки с обеих соседних станций.

Способы геометрического нивелирования вперед и из середины.

_______

Техническое нивелирование производится в основном при изысканиях и строительстве инженерных сооружений

_______
Существует два способа геометрического нивелирования.

_______
Формула вычисления превышения при движении «вперед»:

.

_______
Формула вычисления превышения при движении «из середины»:

.

_______
Наиболее целесообразно производить нивелирование способом «из середины», так как в этом случае повышается производительность нивелирования вследствие увеличения расстояния между рейками, кроме того исключается ряд ошибок, присущих методу нивелирования.

Кто и каким образом поверяет

Во-первых, этим должна заниматься специализированная организация с соответствующей лицензией, такая как тут. Результатом становится документ, на который можно ссылаться при дальнейших возможных проблемах.

Во-вторых, нужна специализация по геодезическому оборудованию, которое имеет немало тонкостей и требует знаний и опыта.

В-третьих, необходима техническая база и наличие в штате высококвалифицированных специалистов. Всестороннее обследование достаточно сложный процесс, который требует времени и особого оборудования.

Поверка происходит в несколько этапов:

Проверка комплектности. Техника такого уровня продается в специальной упаковке с перечнем содержимого

Комплект важно поддерживать и не пополнять самостоятельно похожими изделиями. Совместимость в данном направлении крайне сложная, и нужно досконально разбираться в том, что может заменить испорченный или утраченный модуль

В случае необходимости комплектность восстанавливается путем ремонта или дозакупания оригинальных комплектующих.
Внешний осмотр прибора, который не должен вызывать подозрения
Особое внимание уделяется механическим повреждениям или коррозии. Вопрос использования техники с определенными несоответствиями решается в каждом конкретном случае.
Проверка точности измерений.

По результатам метрологической поверки (https://www.technokauf.ru/catalog/uslugi/4973/) делается соответствующая запись. В случае отклонений проводятся диагностические и восстановительные работы.

Приведение нивелира в рабочее положение

_______
Приведение пузырька цилиндрического уровня на середину выполняется непосредственно перед отсчетом с помощью элевационного винта.

_______
Работа на станции складывается из следующих действий:
• отсчет на заднюю рейку по черной стороне (a_ч),
• отсчет на переднюю рейку по передней стороне (b_ч),
• отсчет на переднюю рейку по красной стороне (b_к),
• отсчет на заднюю рейку по красной стороне (a_к),
• отсчеты по чёрной стороне на промежуточных точках.

Контроль:

_______
После нивелирования пикетных точек нивелируются промежуточные (или плюсовые) точки. Эти точки не являются связующими, поэтому отсчеты на этих точках берутся только по черной стороне рейки. Результаты нивелирования записываются в специальные графы нивелирного журнала.

_______
После того как работа на станции закончена, передняя рейка переходит на следующий пикет. В таком же порядке берутся отсчеты при привязке трассы к реперу.

Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку «Показать результат»;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;
