Создание геодезической разбивочной основы на строительной площадке кратко

Геодезические работы в строительстве


Разбивка опорных точек под строительство дома или разметка участка	услуга	от 8 500
Вынос в натуру основных осей здания или сооружения с закреплением по 2м точкам каждой оси	услуга	от 10 000
Вынос свай в натуру (до 50 свай)	услуга	от 10 000
Геодезическая разбивка колонн, стен (до 50 точек)	услуга	от 10 000
Вынос в натуру инженерных сетей (до 20 точек)	услуга	от 10 000
Исполнительная съемка котлована с расчетом объема земляных работ, с составлением картограммы земляных масс	услуга	от 14 000
Исполнительная съемка бетонной подготовки /гидроизоляции/ фундаментной плиты с составлением КИС	услуга	от 20 000
Исполнительная съемка свайного поля	услуга	от 10 000
Исполнительная съемка бетонной подготовки /гидроизоляции / фундаментной плиты, с составлением исполнительной схемы	услуга	от 15 000
Исполнительная съемка инженерных сетей, с составлением плановой исполнительной схемы и продольных профилей (до 20 элементов)	услуга	от 15 000
Исполнительная съемка колонн или стен	услуга	от 10 000

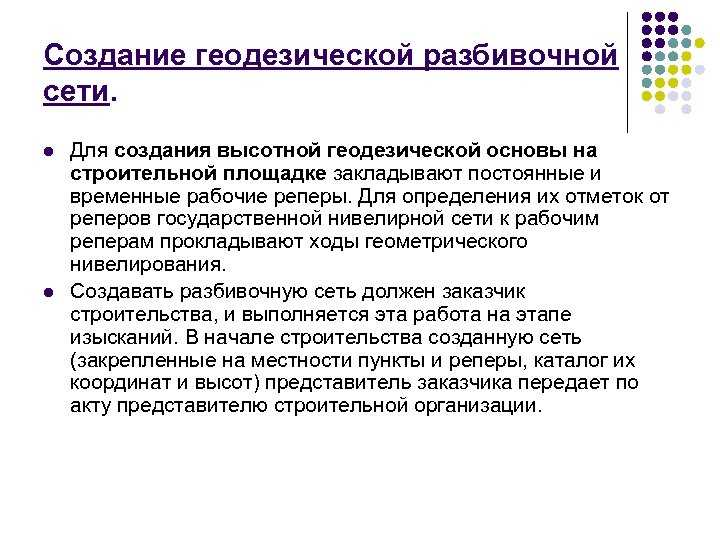

Нивелирные разбивочные сети и вынос в натуру

Нивелирная сеть – это высотная основа геодезических измерений и масштабов. Она создаёт единую систему высот на территории страны.

Нивелирные сети используются для того, чтобы вынести в натуру метки и закрепить их реперами. Знаки при этом размещают так, чтобы с них передавать на объект любую отметку высоты с 2 и больше знаков.

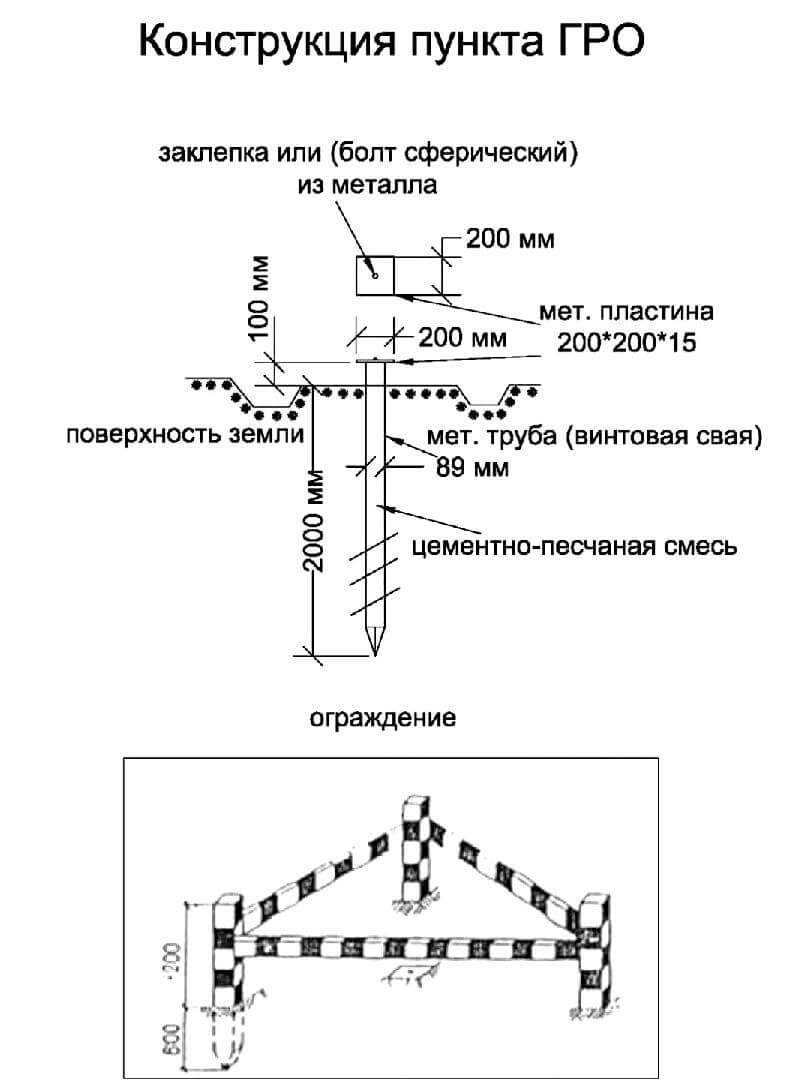

Для закладки опорных знаков используются объекты, которые существуют не меньше 2 лет.

Хорошо, когда удаётся совместить пункты высотной и плановой сети.

Грунтовые реперы подвержены воздействию грунтовых вод. Поэтому подбирают участки с выходом коренных пород на поверхность, с низким уровнем грунтовых вод. Это помогает избежать ситуаций, когда грунтовые реперы сдвигаются под воздействием грунтовых вод.

Высотные разбивочные сети строятся с помощью замкнутых ходов нивелирования и системы полигонов.

Что предлагает Лаборатория Экспертиз из ГРО

Вынос геодезической разбивочной основы
Подсчёт объёмов земляных работ
Топографическую съёмку.

Проектировать строительную сетку оптимально на топографическом плане стройплощадки с существующими техническими проектами инженерных коммуникаций.

Геодезисты решают задачи, которые год от года увеличиваются в геометрической прогрессии. Новые технологии, высокоточное оборудование позволяют обеспечить точный результат и повысить эффективность процесса.

Разбивка ГРО проходит в соответствии с действующими нормативами. Услуги и работа Лаборатории Экспертиз отвечает требованиям СНиП.

На местности закрепляются пункты и оси зданий сооружений, которые обозначаются кольями, штырями, краской и дюбелями.

Измерения проводятся на основе существующей ГРО.

Подготовка разбивочной геодезической основы

Геодезическая разбивочная сеть необходима впервую очередь для разбивки точек и линий объектов на строительной площадки. По координатам заложенным при ее создании проводят вынос с проекта в натуру осей зданий, перенос параметров инженерных сооружений с выполнением последующих геодезических работ по деформационному мониторингу и проведению исполнительной съемки.

Компания «Промтерра» работает с объектами любой сложности, предоставляя точные результаты, включая математические расчеты, проверку на деформации, чертежи, топографические планы и документацию. Заказчик имеет право контролировать процесс выполнения разбивки для строительства на любом этапе. С этой целью могут быть проведены выборочные проверки измерений.

Принимать работу можно только в том случае, если все параметры сходятся. Геодезисты работают по проверенным методам и с надежным геодезическим оборудованием, поэтому сопровождение строительства зданий и точность создания разбивочной сети всегда проходит на высоком профессиональном уровне.

Осмотр, освидетельствование и приемка котлована

Разработка котлована в обязательном порядке подлежит освидетельствованию специалистами. Окончательным этапом работ является приемка комиссией, членами которой является ответственный сотрудник от организации-заказчика, представитель государственных контрольно-надзорных органов и подрядчик.

Цель проведения освидетельствования разработанного котлована – анализ соответствия данных инженерно геологического изыскания и показателей грунтовых почв, полученных в результате земляных работ по разработке котлована.

На основании сравнительного анализа этих данных составляется акт освидетельствование и приемка котлована.

Все организации, принимающие участие в данном виде работ, получают по экземпляру акта: подрядчик, геологическая организация (непосредственное выполнение освидетельствования), органы государственного авторского и геотехнического надзора.

Предварительное ознакомление с котлованом, оценка пространственной изменчивости и других физических характеристик грунта (образцы берутся со стен вскрытого котлована).

Технический отчет с данными проведенных на участке инженерно геологических изысканий служит базой для уточнения полученных показателей грунтов.

Разметка котлована на местности, показатели грунтовых почв должны полностью соответствовать данным технического отчета по результатам инженерно геологических испытаний. Освидетельствование котлована с выездом на местность проводит инженер-геолог, входящий в состав комиссии.

Визуальный осмотр котлована и снятие проб грунтов со стенок открытого котлована – задача инженера-геолога. После получения и анализа проб инженер-геолог проводит сравнение с данными технического отчета.

Возможные осложнения при проведении работ по освидетельствованию котлована

высокая подтопляемость местности: требуется проведение работ по ее осушению;
высокая техногенная нагрузка на участок: наличие инженерных коммуникаций плит старых фундаментов под верхним слоем грунта: требуется проведение работ по дополнительному отбору проб грунта с целью получения более достоверных данных о месте возведения нового объекта;
значительные расхождения в результате проведения сравнительной оценки данных технического акта и данных акта об освидетельствовании котлована: требуется проведение дополнительных инженерно геологических изысканий; их объем определяет комиссия, он должен быть достаточным для уточнения проектных данных; полученные правки в обязательном порядке должны быть внесены в проект строительных работ.

Получение акта о выполнении работ является окончательным этапом освидетельствования котлована. Технический отчет по результатам инженерно-изыскательских работ и акт освидетельствования котлована – основные документы, необходимые для получения разрешения на проведение строительных работ на выбранном участке.

Документация по результатам освидетельствования котлована должна содержать

чертежи отдельных частей и конструкций креплений и фундамента, разметки котлована;
авторский надзор всех видов работ, проводимых на этапе инженерно геологических изысканий и освидетельствования котлована (журнал авторского надзора);
разбивка котлована – акт приемки геодезической разбивочной основы для строительства;
ведомость отметок реперов и привязка к ним разметок фундамента и конструкций на участке строительных работ;
скрытые работы (акты по каждому виду скрытых работ): расчет свойств и несущей способности оснований свай, устройство основанием с применением подсыпки, присадка или набухание грунта и др.

Полученная расчетная документация должна быть подтверждена. Подтверждающими документами являются:

планы проектных работ;
планы исполнительских работ;
результаты бурильных работ;
характеристики грунтов, проектные и фактические;
чертежи разрезов котлована и разметки фундамента;
результаты проверки несущей способности грунтов (составляется акт испытаний);
чертежи оградительных конструкций места проведения работ по разработке котлована.

Освидетельствование и приемка котлована — процедура с участием контрольно-надзорных государственных органов (в строительстве), экспертных организаций (или независимых экспертов).

Обязательно предварительное оповещение всех участников о предмете освидетельствования, месте его расположения.

Кроме того, каждый участник должен быть ознакомлен с техническим актом проведения инженерно геологических изысканий.

Основная цель освидетельствования котлована – оценка безопасности возведенного здания (сооружения) в процессе эксплуатации.

Создание

Геодезическую основу строительства создают на этапе предварительной подготовки площадки. При её отсутствии становится невозможным контроль над всеми этапами строительства.

Длина сторон главных фигур находится в диапазоне 200-400м, второстепенных — 20-40 м. Стороны квадратов всегда параллельны осям воздвигаемых сооружений. Все возводимые объекты располагают внутри фигур данной сетки.

Следующий этап инженерных геодезических работ — вынос сетки в натуру. Именно для этого используют близлежащую к строительной площадке ГГС.

На местность выносят исходные направления проекта. Руководствуясь ими, на всей площадке маркируют распределительную строительную сеть. Места пересечения маркируют физическими отметками, например, обрезками рельсов или заполненными цементом трубами. При монтаже их капитально фиксируют.

При переносе на местность осей планируемых строений в качестве разбивочной основы сетки используют метод прямоугольных координат.

Высотное обоснование на стройплощадке обозначают реперами. Чаще всего в качестве строительных реперов служат существующие пункты ГГС и граничные линии.

Высотную отметку любого строительного репера получают обязательно от маркеров геодезической сети государственного или местного значения.

Основные этапы разбивочных работ

В зависимости от того, с каким типом объекта предстоит работать, разбивка может затрагивать границы участка, оси, линейные сооружения, контуры или отдельные фрагменты здания. При этом существуют определенные этапы, которые неизменны для любого типа работ.

Создание разбивочной геодезической сети (основы)

Ее создают на территории обозначенной строительной площадки. Вид используемой сети зависит от формы и размера объекта, а также от точности переноса осей будущего сооружения. Например, это могут быть следующие варианты:

1. Для разбивки гражданских и промышленных зданий используют систему, состоящую из квадратов и прямоугольников, которые параллельны поперечным и продольным осям здания. Средний шаг между ними равняется 100-200 м. Такую сеть изначально проектируют на генплане, а затем переносят на местность.

2. Чтобы перенести на местность проект инженерной сети, он накладывается на топографический план местности. Затем с помощью геодезических марок закрепляются высотные реперы и поворотные точки оси трассы. Шаг разбивки определяется, в зависимости от характера земляных работ, а также требований заказчика.

3. Для построения точной топографической карты местности используется плановая геодезическая сеть, которая состоит из линейно-угловых сетей, а также включает данные о положении объектов на местности, полученные при помощи спутников или аэрофотограмметрической съемки.

Геодезическая подготовка проекта

Задачей геодезической подготовки объекта является подбор конкретных вариантов его разбивки на местности, в том числе, выбор методов и средств проведения измерений, установка требуемой точности выполняемых работ и пр. Для ее проведения специалист использует данные разбивочной сети, а также чертеж самого сооружения. Таким образом получаются разбивочные чертежи с указанием точных координат. В процессе используют следующие методы определения координат:

1. Графический. Координаты определяют, отталкиваясь от данных генплана.

2. Аналитический. Место расположения проектных точек определяют, отталкиваясь от координат уже известных точек. Так, к примеру, известно начало мостового перехода, расстояние между опорами моста и направление его оси. Используя эти данные, специалист может вычислить координаты центра каждой опоры.

3. Графоаналитический. Из генплана берут данные о координатах некоторых точек, а местоположение остальных вычисляют аналитическим методом, отталкиваясь от полученной информации. К примеру, если необходимо сделать разбивку улицы, можно графически определить координаты угла одного из зданий, а все остальные узнать путем вычислений.

Разбивочные работы

Они начинаются с разбивки главных осей и их привязки к геодезической сети. Для линейного сооружения главной осью служит трасса, закрепленная на местности, для опор моста – поперечные и продольные оси, для зданий в этой роли выступают оси наружных стен. Также основой могут служить внешние существующие объекты.

После этого переходят к более детальной разбивке, которая определяет положение всех элементов будущего строения. Этот этап требует повышенной точности, например, для земляных работ – от 2 до 3 см, для бетонных – от 4 до 5 мм, для монтажа типового оборудования – от 1 до 2 мм.

Контроль во время строительства

В качестве дополнительной гарантии, по завершению определенного этапа строительства, можно заказать геодезическую съемку, которая позволит установить фактическое положение проектных точек. После этого полученная информация сравнивается с изначальными нормативными документами

Особенно важно это сделать на начальных этапах, чтобы максимально быстро обнаружить возможные ошибки и устранить их с минимальными затратами

Какие существуют разновидности ГРО?

Внешняя сеть разбивки. Построение данной сети требуется для того, чтобы после выполнять подетальную разбивку, выполнять исполнительную съемку всех фрагментов. По факту, пункты опорные у внешних сетей в полном объеме дублируют характеристики ОКСа в будущем, а именно так, как они определены проектной документацией.
Плановая сеть разбивочная. Сюда входят линии, применяемые для обеспечения регулирования СМР, а также строительная сетка. Последнюю образовывают линии на пересечении пересекающиеся ГРО. Показатели сторон размеров в ячейках могут быть разными. По факту они бывают: 50, 10 или 200 метров. Данный параметр специалистами выбирается, в зависимости от показателя точности, необходимого согласно проекту.

Для построения сетей методом геодезии, используются следующие данные:

Триангуляция. Если использовать эту методику, то получается построение системы треугольников. После чего производят замеры треугольников и базисов. Эти данные необходимо использовать для проведения измерений.
Полигонометрия. Специалистами изначально выбираются точки на земельном участке, если соединить их последовательно, то получается полигонометрический ход. Точка начальная соединяется, как правило, с пунктом опорным, координаты последнего известны ранее. Далее проводиться измерение линий для соединения точек и углов. Соединение точки конечной производят с опорным пунктом начальным, что в будущем обеспечивает возможность проконтролировать проводимые измерения на предмет точности.

На генплане и чертежах местности указываются места расположения геодезических знаков.

В чем особенности геодезической разбивки?

Съемочные и разбивочные работы считаются наиболее востребованными в геодезии и, по сути, являются противоположностью друг другу. Так, при съемке полученные данные используют для создания плана уже готового здания или же местности. Задача разбивочных работ, наоборот, заключается в нахождении точек и осей будущей постройки, в соответствии с нормативными документами.

Для этого задают одну начальную точку, а затем откладывают от нее проектные углы или расстояния. За геометрическую основу сооружения берут поперечные и продольные оси, а дальнейшие размеры задаются относительно них. Главные оси привязывают к внешним геодезическим объектам. На каждую такую основу составляется соответствующий акт, содержащий ее характеристики. Этот документ привязывают к объекту.

Главными осями любого здания считаются габаритные оси внешних стен или оси симметрии. В случае с линейными сооружениями, например, когда проводится разбивка для туннелей, мостов и дорог, главными считаются продольные оси. Также проект содержит основные оси, которые определяют местоположение наиболее значимых частей объекта. К ним привязываются вспомогательные оси. Для определения высоты точек в качестве уровня отсчета берется пол первого этажа.

Все это позволяет говорить о том, что разбивочные работы в геодезии являются более точными, чем съемочные, которые зависят исключительно от выбранного масштаба. Они позволяют добиваться максимальной детализации, использовать множество вспомогательных фрагментов, работать со зданиями и объектами любой сложности.

Виды разбивочных работ

передача на монтажный горизонт основных отметок и осей;
разбивка на монтажном горизонте конструктивных элементов;
вынос границ участка;
разбивка трасс и других линейных сооружений – трубопроводов и т.д.;
контуров;
осей здания.

Последний вид работ встречается в строительстве или реконструкции. Может быть проведен различными методами, но главное, чтобы пользоваться полученными точками было максимально удобно, в соответствии с этим и подбирается способ. Разбивка осей здания требует внимания и подготовки, по ним строится ориентация всех его элементов в пространстве. Любые разбивочные работы в процессе строительства проводятся только инженерами со специальной подготовкой.

Трассы же и другие объекты на местности разбиваются преимущественно геодезическими методами с использованием данных проекта. Учитывая, что разбивка может затрагивать очень протяженный участок трассы в сотни километров, нередко также ориентируются на спутниковые данные.

Чтобы определить и представить границы участков, проводят их разбивку на местности. Точность таких измерений допускается на уровне меньшем, чем точность, например, разбивки осей и других разбивочных работ в строительстве. Зачастую информация для проведения процедуры на загородных территориях берется в государственном кадастре. Если же необходимо провести работы в городе, разбивка отталкивается от городской сети геодезических пунктов. В последнее время все чаще ее проводят на основании глобальной системы позиционирования.

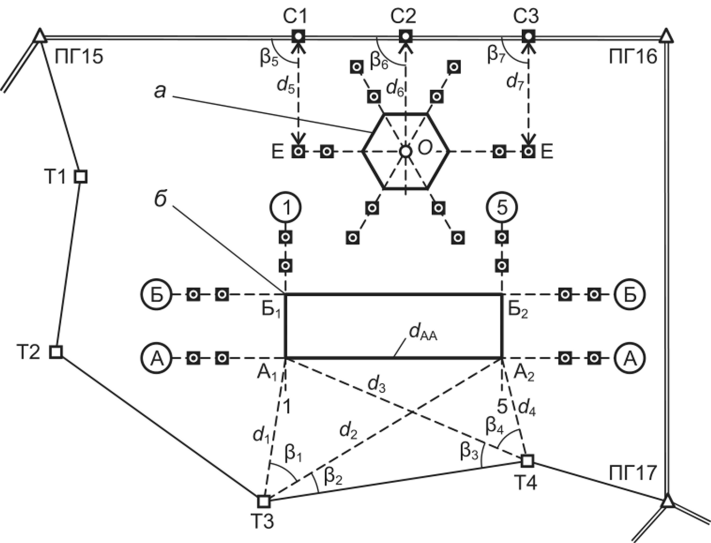

Способы проведения разбивочных работ

Самостоятельно провести разбивку участка невозможно. Данный вид геодезических изысканий могут осуществить опытные инженеры-геодезисты. Квалифицированный исполнитель сможет правильно выбрать способ работ, подходящий для конкретного объекта:

1) Боковое нивелирование — данный способ используется для выноса координат строительных осей здания во время проведения разбивочных работ, а также при установке строения в проектное положение;

2) Способ полярных координат — применяется при разбивке постройки, где расстояние между вынесенными и начальными поворотными точками незначительное;

3) Прямая угловая засечка — координаты выносимой точки устанавливаются с помощью скрещивания точек опорной линии под установленным проектным углом;

4) Способ линейной засечки — используется для разбивки строительных осей здания;

5) Метод пересечения створов — применяется для выноса в натуру труднодоступных точек, когда использовать другие способы разбивочных геодезических работ невозможно;

6) Способ прямоугольных координат — данный метод задействуется, когда строительная сетка выполняет роль геодезической основы, вершины которой зафиксированы на стройплощадке.

Чтобы не допустить ошибок при строительстве и эксплуатации объекта, разбивочные работы лучше заказывать у профессионалов из ГЕОМЕР ГРУПП. Представители фирмы имеют опыт проведения геодезических изысканий любого уровня сложности, гарантируют соблюдение норм действующего законодательства и сроков.

Зачем проводить разбивку

Строительство зданий и сооружений – процесс многоэтапный и сложный. Для того чтобы «на выходе» получился объект, в полной степени отвечающий всем существующим нормативам, надежный и качественный, на каждой стадии строительного процесса необходимо соблюдать установленные правила. В частности, прежде чем приступать к закладке фундамента проводится разбивка осей на участке будущей постройки.

Бланк и образец
Бесплатная загрузка
Онлайн просмотр
Проверено экспертом

Разбивку проводит геодезист, основная задача которого заключается в том, чтобы перевести расчеты планов и чертежей на местность, создать правильную расстановку объекта и самое главное – достичь абсолютного согласия с размерами, по которым в дальнейшем будут выстроены перекрытия и стены. Любые расхождения с чертежами ослабят конструкцию, снизят ее прочность и сделают негодной в длительной эксплуатации.

В самых крайних случаях плохая работа геодезиста может привести к деформации здания и его частичному или даже полному разрушению. Именно поэтому специалист, занимающийся разбивкой осей, должен иметь высокую квалификацию и точно понимать значение своей работы.

Всего существует четыре вида осей, которые подлежат разбивке, и все они решают разные задачи.

Главные оси отвечают за соразмерность постройки, основные — оказывают влияние на форму и величину сооружения – эти два типа осей выстраиваются в самом начале. На этом же этапе геодезисты вбивают в нужных точках бетонные сваи или же ставят колья и осуществляют обноску, которая несколько выходит за крайние линии будущего контура.

Далее геодезисты проводят разбивку промежуточные осей различных частей объекта, по точкам, выявленным на предыдущей стадии, и одновременно с этим определяют уровни проектных высот. И, наконец, завершает работы разбивка технологических осей – они делаются с максимальной точностью. После завершения разбивочной работы составляется специальный акт.

Надо отметить, что после окончания разбивки осей участие геодезистов в стройке не заканчивается. Они проводят контроль на каждом этапе строительства, чтобы, если вдруг возникнут какие-то несоответствия чертежам, своевременно их обнаружить и вовремя устранить ошибки, позволив таким образом застройщику избежать больших потерь.

Этапы разбивочных работ

Независимо от вида возводимого объекта, для которого проводится геодезическая разбивка, мероприятия осуществляются в несколько этапов.

Создание геодезической сети

Разбивочная основа создается на месте будущей строительной площадки. Ее вид зависит от типа проектируемого объекта (площадь, конфигурация), точности переноса в натуру осей возводимого здания. Различают следующие виды геодезических сетей:

Система из квадратов и прямоугольников, которые расположены параллельно продольным и поперечным осям конструкции. Расстояние между элементами разбивочной основы — до 200 м. Этот вид сети используют при проектировании генерального плана территории, потом выносят в натуру. Она применяется при строительстве промышленных и гражданских ОКС;
Перед выносом в натуру проекта инженерной сети, он отображается на топоплане. Установка межевых знаков производится на основании установленных ранее высотных реперов. расстояние между основными точками зависит от типа разбивочных мероприятий;
На основании плановой геосети составляется топокарта земельного участка. Для ее формирования проводится геосъемка территории.
