Способы разбивки основных осей и вынос в натуру

Первым этапом разбивочных работ является нанесение местоположения координат зданий и сооружений на план, который представляет собой отображение строительной площадки. Именно по сведениям этого документа выполняют разбивку основных осей. А затем создают геодезическую разбивочную основу на участке будущего строительства.

В зависимости от положения участка используют разные способы выноса проектных точек и закрепление основных осей на местности. Все методы имеют отличающиеся диапазоны погрешностей и принципы исполнения разбивочных работ перед началом строительства объекта.

Метод полярных координат

Этот способ используют на открытой местности для выноса осей зданий и сооружений в натуру, а также фундаментов и узловых точек, которые находятся в удаленном положении от строительной сетки. После определения опорных координат по формулам рассчитывают расстояния, простые и дирекционные углы. Согласно этому способу, специалисты выделяют три типа погрешностей: при построении проектного угла, при фиксации точки на местности, а также при определении проектного расстояния для котлована под фундамент.

Метод прямоугольных координат

Он востребован при проведении разбивки основных осей на территории с красными линиями где планируется прямоугольный квартальный способ застройки. Насколько качественно будет сделана разбивка, зависит от точности проведения измерительных процедур по работе с построением углов и выноса проектных координат фундаментов и элементов зданий.

Метод прямой угловой засечки

Причина выноса основных осей этим способом состоит в невозможности измерить длины сторон из-за каких-либо препятствий в виде водоемов, оврагов и других пересечений на местности. Суть метода состоит в вычислении третьей точки по координатам двух уже известных по формуле Юнга. Для перепроверки полученных сведений используют обратную формулу, в которой берут в учет данные полученной точки и одну фактическую. Согласно расчету, еще одна фактическая точка должна получиться с исходным значением.

Метод линейной засечки

Геодезисты используют линейные засечки при выносе в натуру осей зданий в условиях ровной строительной площадки, если от пункта геодезической сети до разбиваемой точки длина не более одной измерительной ленты. Схема использования аналогична методу прямой угловой засечки

Важно соблюдать максимально допустимые значения погрешности в пределах от 1 до 2 см

Метод створной засечки

Этот способ разбивки основных осей считается самым детальным. Он актуален при выносе в натуру и закрепление основных осей зданий, элементов монтажных конструкций и технологического оборудования. Наиболее оптимальный результат получается при условии пересечения створов под прямым углом. С этой целью специалисты используют высокоточные нивелиры. Только в этом случае можно гарантировать соблюдение точности измерений при выносе главных осей зданий, инженерных сооружений и линейных объектов. В этом методе погрешности возможны относительно центрирования оборудования, визирования и положения исходных точек.

Освидетельствование

Освидетельствование геодезической разбивочной основы осуществляется в процессе подписания соответствующего акта. Такой документ должен включать в себя следующую информацию:

• Данные об объекте строительства, по которому осуществлялась разбивка;
• Название и точный адрес участка, на котором будет осуществляться возведение объекта;
• Наименование заказчика. В случае, если он будет выступать в качестве юридического лица, указывается также еще и ОГРН, ИНН;
• Данные об организации, выступающей в роли подрядчика;
• Сведения о лице, которое выполняло и отвечало за процесс осуществления подготовки строительного проекта;
• Наименование организации, выполняющей построение ГРО;
• Номер и дата проведения освидетельствования;
• Должность и ФИО лица, выступающего в роли представителя заказчика;
• Наименование органа, осуществляющего строительный контроль относительно проектируемого объекта;
• Данные о том, что документация была изучена и том, что осуществилось фактическое сравнение с теми знаками, которые были закреплены непосредственно на местности;
• Отметка о том, что знаки прошли проверку на соответствие государственным техническим регламентам;
• Дополнительные сведения, которые могут иметь существенное значение для возводимого объекта строительства;
• Отражение количества экземпляров, в котором была составлена геодезическая разбивочная основа;
• Подписи лиц, присутствовавших на освидетельствовании.

В чем особенности геодезической разбивки?

Съемочные и разбивочные работы считаются наиболее востребованными в геодезии и, по сути, являются противоположностью друг другу. Так, при съемке полученные данные используют для создания плана уже готового здания или же местности. Задача разбивочных работ, наоборот, заключается в нахождении точек и осей будущей постройки, в соответствии с нормативными документами.

Для этого задают одну начальную точку, а затем откладывают от нее проектные углы или расстояния. За геометрическую основу сооружения берут поперечные и продольные оси, а дальнейшие размеры задаются относительно них. Главные оси привязывают к внешним геодезическим объектам. На каждую такую основу составляется соответствующий акт, содержащий ее характеристики. Этот документ привязывают к объекту.

Главными осями любого здания считаются габаритные оси внешних стен или оси симметрии. В случае с линейными сооружениями, например, когда проводится разбивка для туннелей, мостов и дорог, главными считаются продольные оси. Также проект содержит основные оси, которые определяют местоположение наиболее значимых частей объекта. К ним привязываются вспомогательные оси. Для определения высоты точек в качестве уровня отсчета берется пол первого этажа.

Все это позволяет говорить о том, что разбивочные работы в геодезии являются более точными, чем съемочные, которые зависят исключительно от выбранного масштаба. Они позволяют добиваться максимальной детализации, использовать множество вспомогательных фрагментов, работать со зданиями и объектами любой сложности.

Что такое разбивочные работы?

Разбивочные работы — это совокупность геодезических мероприятий, заключающихся в выносе осей проектируемого ОКС в натуру. Разбивка участка проводится для установления на территории координат основных точек возводимого здания, которое соответствует проекту застройки.

Разбивочные кадастровые работы являются неотъемлемой частью каждого строительства. Основная задача данных геодезических изысканий — перенос координат ключевых точек объекта из картографических материалов непосредственно на стройплощадку. Для обеспечения максимальной точности, геодезисты (кадастровые инженеры) измеряют и отмечают на местности проектное расстояние, устанавливают значение проектных углов, переносят в натуру уклоны, базовые отметки.

Чтобы возводимый объект соответствовал проекту, необходимо проводить разбивку участка. Этот вид прикладных работ позволяет избежать ошибок при строительстве дома. Проводя разбивочные работы, вы точно будете знать, что ОКС будет расположен на участке с учетом необходимых отступов, а внутренние конструкции здания будут соответствовать плану.

Большинство случаев брака во время возведения объекта связано с ошибками при проведении мероприятий по выносу точек в натуру. Чтобы избежать подобных неприятностей необходимо обращаться к квалифицированным специалистам. ГЕОМЕР ГРУПП работает по лицензии.Сотрудники организации состоят в СРО, применяют высокоточное измерительное оборудование.

Схема производства работ

Четко выдерживать сроки строительства, работать экономично с максимальным и эффективным использованием строительных механизмов позволяет схема производства работ. Такие схемы выполняют в виде планов и разрезов. Наиболее удобными считаются масштабы 1:100 и 1:200.

На схеме производства работ вычерчивают контуры строящегося здания и его элементы. Схематично показывают контуры строительных механизмов и стрелкой путь их следования. Здесь же обозначают места стоянки строительных механизмов, также указывают места и способы складирования индустриальных изделий, необходимых для возведения здания. На схеме производства работ показывают расположение подмостей, стремянок, обносок и другого оборудования и инвентаря, используемого при производстве строительно-монтажных работ. Вне габарита контура строящегося здания указывают расстояние между координационными осями, размеры, связанные с изображаемыми строительными процессами. Это могут быть расстояния между местами остановок строительных механизмов, размеры площадок для складирования строительных изделий и расстояние от них до земли и т.п.

На схеме могут быть даны спецификации элементов строящегося здания, перечень механизмов и оборудования, условные обозначения, применяемые здесь, и необходимые примечания.

На рис. 14.7.1 приведена схема производства работ по установке панелей второго этажа.

Цифры в двойных кружках обозначают место стоянки крана, а дуги окружностей и цифры внутри дуг — значения максимального и минимального вылета крюка крана. Цифры, расположенные около панелей, определяют последовательность их монтажа, Кроме того, на схеме изображают места складирования необходимых материалов и т.д.

На схеме также указывают коордиоционные оси, размеры и положение секущей плоскости.

На схеме изображают положение механизма и разрез здания с номерами панелей.

На разрезе здания указывают коордиоционные оси, размеры между ними, а также расстояние до подъемного механизма. Иногда приводят график зависимости грузоподъемности крана от вылета крюка и необходимые примечания (рис. 14.7.2).

На рис. 14.7.3 показана схема монтажа металлической арки с затяжкой, где 1 — гусеничный кран; 2— временная опора; 3 — опорный узел с винтовым домкратом.

Большая гибкость арок, как правило, не позволяет монтировать их целиком. Поэтому их монтаж выполняют, преимущественно, из отдельных частей с использованием временных опор, число которых зависит от пролета арки, архитектурно-планировочного решения (не всегда есть возможность установки опор в любом месте) и монтажного оборудования.

Условные графические обозначения и изображения транспортных сооружений и устройств

Условные графические обозначения и изображения транспортных сооружений и устройств на планах выполняют в соответствии с ГОСТ 21.204—93.

Номер и техническую категорию железнодорожного пути указывают в разрыве условного графического изображения линии пути. Главные станционные пути обозначают римскими цифрами, прочие станционные и внутриплощадочные пути — арабскими цифрами.

Размер шрифта для обозначения путей, парков и стрелочных переводов должен быть на один—два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже, но не более 5 мм.

Техническую категорию указывают, при необходимости, римской цифрой в кружке диаметром 10 мм.

В условных графических обозначениях мостов, путепроводов, путей подвесных дорог расстояния между опорами, размеры опор и др. переменные параметры принимаются по фактическим данным.

Что такое генплан, его типы

Как правило, конечным продуктом (скорее, результатом) инженерной или проектной деятельности является документация, где детально, по пунктам, со схемами и таблицами описывается проведенная работа.

Получается, генплан – конечный продукт умственного труда экспертов. Они разработали, вычислили идеальные размеры и наложили чертеж объекта, представив его уже на месте. Причем масштабы подобного планирования разнообразные: от одного конкретного земельного участка, до города и даже области.

Типы генеральных планов:

1. Общеплощадочный – он чем-то похож на карту по масштабности. Охватывает всю строительную площадку. Например, если застройщик занимается реконструкцией объектов города, общий план включит все плюс прилегающую территорию, где временно размещаются необходимые склады и прочие предприятия.
2. Объектный – касается только объекта и прилегающей вокруг него территории. Там размещаются только материалы, используемые для него.
3. Ситуационный – характеризуются особенности округа, где собственно проходит строительство. Он укажет местоположение площадки, также опишет все ближайшие объекты:

• карьеры, где застройщик берет песок, гравий;
• заводы, откуда будут поступать необходимые конструкции, включая кирпич и металлические детали;
• пути сообщения.

Разбивочная основа и градостроительный план

При проведении разбивочных сетей учитываются красные линии – границы территорий общего пользования: дорог, проездов и тротуаров, которые не подлежат застройке. Для правильного соблюдения высот необходимо, чтобы сверить высоту в любой точке возводимого здания можно было не меньше, чем по двум геодезическим знакам. Прямой луч между знаками должен проходить минимум на расстоянии 0,5 метра от поверхности земли и стен зданий.

Основой строительства является генеральный план территории, который при увеличении масштабов расчленяется на поэлементные генеральные планы.

Комплекс документации, разработанный для подготовки строительства, согласовывается с управлением архитектуры и градостроительства того муниципального района (округа), в чьих границах будет застраиваться территория.

Согласуя план геодезической основы, управление архитектуры и градостроительства берёт на себя часть ответственности за защиту публичных интересов.

Главное требование к любому строительству это соблюдение красных линий. В случае ошибки или недобросовестности управления архитектуры возникает правовая дилемма: сноса здания, выходящего за красную линию, или переноса красной линии с переносом территории общего пользования. В первом случае неизбежна выплата компенсации собственнику здания, если здание придётся сносить по вине контролирующего органа, который утвердил план с нарушениями. Во втором случае придётся проводить дорогу (проезд) на новом месте, что может означать ещё большее количество расходов.

Последствия нарушения проекта геодезической основы и её устройства на строительной площадке могут быть довольно серьёзными, вплоть до отказа во вводе здания в эксплуатацию или признания здания аварийным, если несоблюдение высот порождает недопустимый наклон здания. Нарушения плановых (горизонтальных) параллелей способно породить перекосы в распределении нагрузки на несущие элементы здания.

При строительстве многоэтажных домов и сложных комплексов зданий геодезическая основа должна проходить согласование также у организаций, обеспечивающих водоснабжение и водоотведение, так как высота зданий накладывает ограничение на возможность подачи воды и может требовать создания дополнительного давления.

Проект геодезической основы, таким образом, должен учитывать:

1. Физические характеристики местности.
2. Технологические возможности подключения зданий.
3. Правовой режим участков и их границ.

Последний пункт может быть более сложным, нежели два первых.

Методы построения разбивочной сети

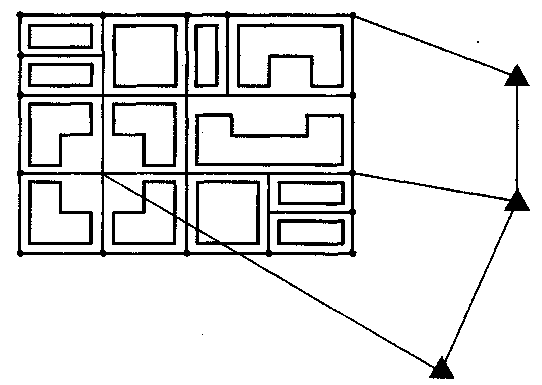

Построение разбивочной сети может осуществляться различными методами: триангуляции, трилатерации, полигонометрии, а также с помощью засечек или использования спутниковой геодезической аппаратуры (GPS). Вариантов достаточно много. Вид самой сетки будет зависеть от местности, формы и размеров сооружения, а также от требуемой точности. К примеру, если вы задумали возвести тоннель, то сеть будет представлена триангуляцией или полигонометрией. В случаях. когда осуществляется крупное строительство, она будет выполнена с помощью строительной сетки, а именно в виде геометрических фигур (квадратов, прямоугольников), которые должны быть параллельны осям, строящегося сооружения. Стороны ячеек сетки могут быть 50, 100, 200 или 250 м. Это определяется размерами будущей постройки.

Высотные параметры строительства будут создаваться с помощью нивелированных сетей строительной площадки. Тут нужно помнить один важный момент – они должны опираться не менее, чем на два репера нивелированной сети. Высотные и плановые точки обычно принято совмещать.
