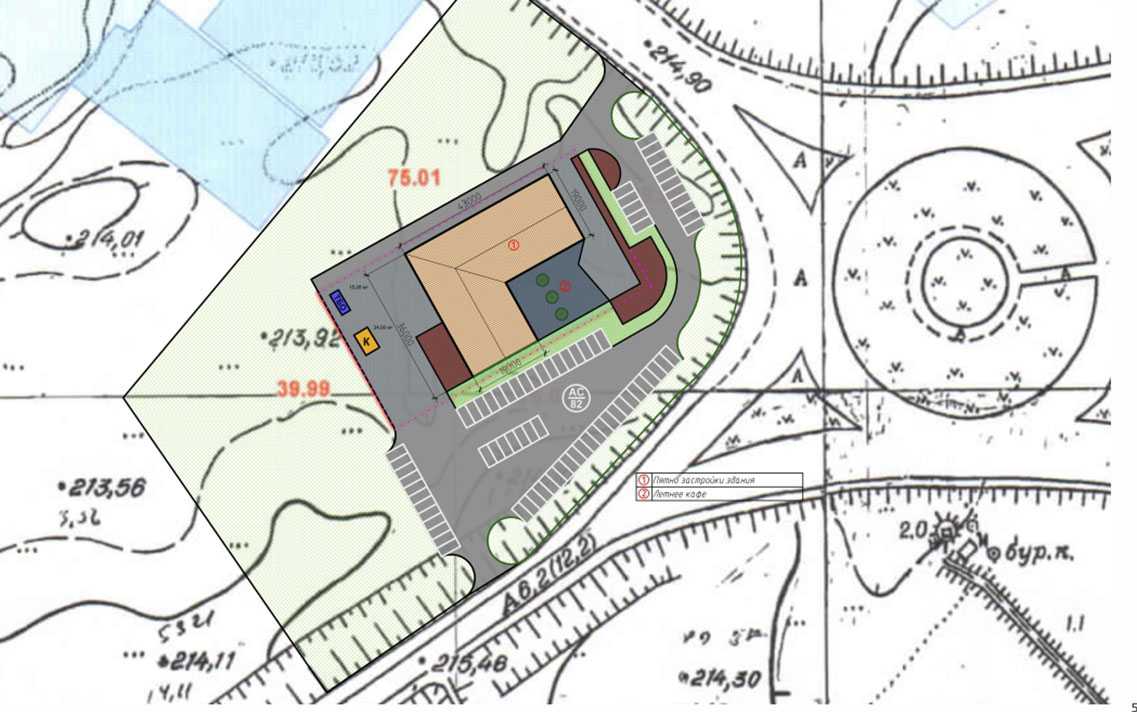

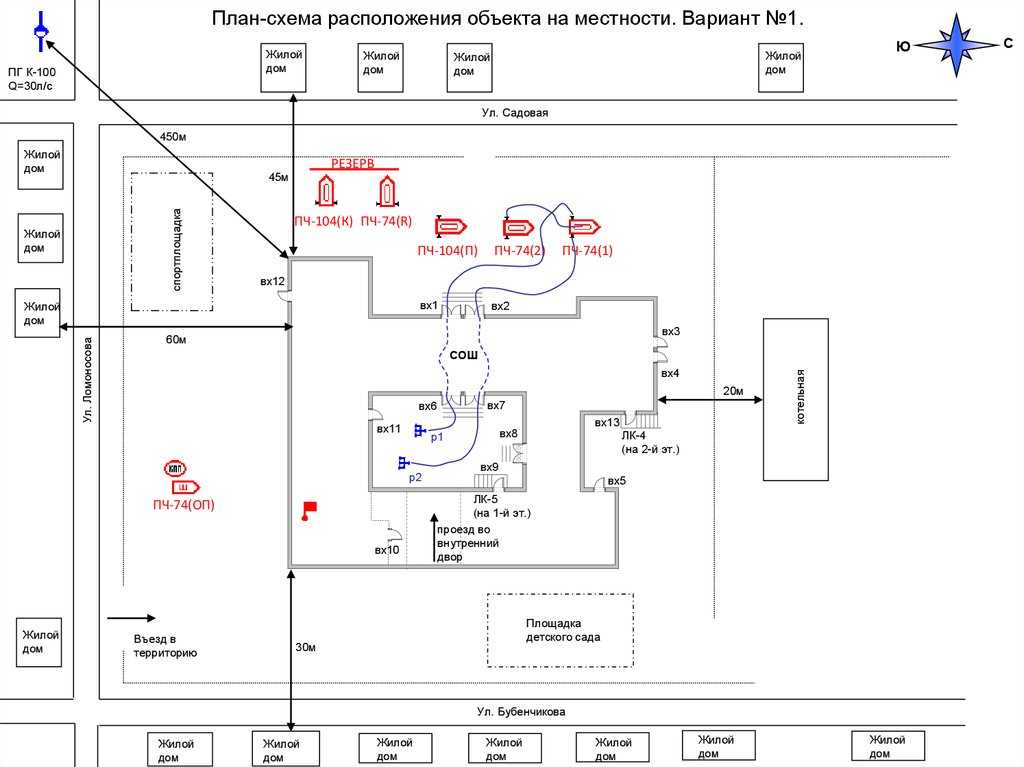

План схема привязка к местности

Влияние привязки к местности на комфорт и эффективность

Привязка здания к местности играет важную роль в создании комфортных и эффективных условий для проживания и работы. Когда здание учитывает особенности окружающей местности, оно может предложить своим обитателям множество преимуществ, которых не могут предоставить здания, не приспособленные к местности.

Одним из основных преимуществ привязки к местности является оптимальное использование естественного освещения и вентиляции. Здание, спроектированное с учетом рельефа местности, может использовать продуманные расположение окон и открытых пространств для того, чтобы максимально получать солнечный свет и свежий воздух. Это не только создает комфортные условия для пребывания, но и позволяет сократить энергозатраты на освещение и кондиционирование воздуха.

Другим преимуществом привязки к местности является возможность использования природной территории вокруг здания для создания открытых пространств. Это могут быть сады, парки, площадки для отдыха и спорта. Такие пространства не только улучшают эстетический вид здания, но и могут быть использованы для проведения различных мероприятий, как внутри, так и снаружи здания. Это способствует повышению рабочей эффективности и улучшению общего самочувствия людей, находящихся в здании.

Важной характеристикой местности, которую следует учитывать при строительстве, является ее рельеф. Рельеф может быть таким, что можно использовать наклонные плоскости для создания оригинального архитектурного решения или для размещения ландшафтных элементов

Также рельеф может быть использован для создания нескольких уровней внутри здания, что позволяет эффективно использовать пространство и создать удобные и функциональные планы помещений.
В целом, привязка к местности позволяет сделать здание более интегрированным с окружающей средой, предоставляя его обитателям комфортабельные условия для работы и отдыха. Привязка к местности также способствует повышению энергоэффективности здания и создает возможности для организации дополнительных пространств на открытом воздухе. Все это сказывается на благоприятной атмосфере внутри и вокруг здания, что в свою очередь повышает работоспособность и удовлетворенность людей, находящихся внутри здания.

Методы создания геодезических сетей

_______
Плановые геодезические сети создаются методами триангуляции, полигонометрии и трилатерации. При построении геодезической сети методом триангуляции на местности закрепляется ряд точек, которые в своей совокупности образуют систему треугольников. В треугольниках измеряются все углы и некоторые стороны, которые называются базисными. По длине базисной стороны и измеренным углам, вычисляют длины всех сторон, а затем координаты всех пунктов сети.

_______

Метод полигонометрии заключается в построении на местности системы ломанных линий, называемых полигонометрическими ходами. Эти ходы прокладывают обычно между пунктами триангуляции. В полигонометрических ходах измеряются все углы поворота и длины всех сторон.

_______

При построении сети методом трилатерации на местности также строится сеть треугольников, в которых при помощи высокоточных дальномеров измеряются все стороны.

_______
Сети сгущения строят для дальнейшего увеличения плотности (числа пунктов, приходящихся на единицу площади) государственных сетей. Плановые сети сгущения подразделяют на 1-й.и 2-й разряды.

_______
Съемочные сети — это тоже сети сгущения, но с еще большей плотностью. С точек съемочных сетей производят непосредственно съемку предметов местности и рельефа для составления карт и планов различных масштабов.

_______
Специальные геодезические сети создают для геодезического обеспечения строительства сооружений. Плотность пунктов, схема построения и точность этих сетей зависят от специфических особенностей строительства.

_______
Государственные высотные геодезические сети создают для
распространения по всей территории страны единой системы высот. За начало высот в Российской Федерации и некоторых других странах принят средний уровень Балтийского моря, определение которого проводилось в период с 1825 до 1840 г. Этот уровень отмечен горизонтальной чертой на медной металлической пластине, укрепленной в устое моста через обводной канал в Кронштадте.

_______
Между пунктами государственных высотных геодезических сетей высокой точности (1-го класса) размещают пункты высотных сетей низших классов (2-го, 3-го и т.д.). Несколько пересекающихся ходов называют сетями. Как правило, сети создают из ходов, прокладываемых между тремя или более точек. В целом точки (реперы) высотных сетей, называемых нивелирными, достаточно равномерно распределены на территории страны.

_______
На незастроенной территории расстояния между реперами составляют 5…7 км, в го-
родах сеть реперов в 10 раз плотнее

_______
Для решения ограниченного круга вопросов при изысканиях, строительстве и эксплуатации зданий и сооружений создают высотную сеть технического класса.

_______
Как правило, сети образуют полигоны с узловыми точками (общими точками пересечения двух или более ходов одного и того же класса). Каждый нивелирный ход опирается обоими концами на реперы ходов более высокого класса или узловые точки.

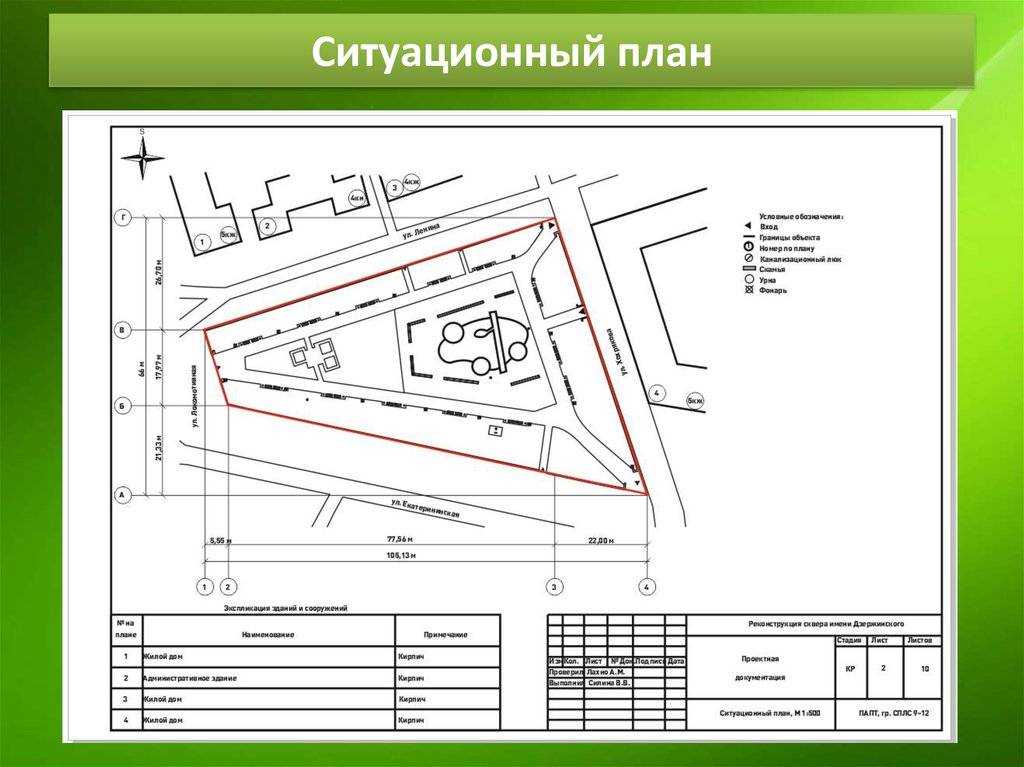

Строительные генеральные планы

Строительный генеральный план разрабатывают для отдельных стадий и периодов строительства. Масштаб стройгенплана, входящего в состав проекта организации строительства, должен соответствовать масштабу генерального плана. Масштабы стройгенплана объектов и комплексов объектов, входящих в состав проекта производства работ, принимают в пределах 1:200- 1:500.

Строительный генеральный план представляет собой план строительной площадки, на которой будет возводиться здание. На нем показывают строящиеся, существующие, сохраняемые и подлежащие сносу здания; площадки, на которых будут располагаться склады строительных материалов, временные административные, хозяйственные и бытовые помещения. Изображают также временные и постоянные дороги и проезды, сети водо- и энергоснабжения и положение основных строительных механизмов. На рис. 14.6.1 показан фрагмент генерального плана строящегося здания с обозначением зон при работе башенных и рельсовых стреловых кранов, где 1 — граница зоны обслуживания краном; 2— граница зоны перемещения груза; 3— граница зоны, опасной для нахождения людей; 4 — граница опасной зоны вблизи строящегося здания; 5 — ограждение строительной площадки; 6— место хранения грузозахватных приспособлений и тары; 7— площадка для приема раствора и бетона; 8— место стоянки автотранспорта под разгрузкой; 9 — контрольный груз; 10— площадка складирования материалов и конструкций; 11— стенд схем строповки; 12— временная автодорога; 13— временные административно-бытовые здания; 14— место сбора строительных отходов; 15— шкаф электропитания крана.

Временные сооружения и дороги располагают так, чтобы были созданы наиболее благоприятные условия для ведения работ поточным методом с максимальной их механизацией и с наименьшим числом перегрузочных операций. Строительный генеральный план составляют с учетом требований «Правил противопожарной безопасности при производстве строительных и монтажных работ».

Кроме этого, на строй генплане предусматривают необходимые меры и определенную информацию по технике безопасности.

Строительный генеральный план не остается неизменным. По мере выполнения строительных работ в нем происходят изменения, так как меняются места складирования материалов, количество и вид механизмов, разбираются некоторые временные сооружения, когда в них уже нет необходимости, и т.д.

Составление генерального плана рекомендуется начинать с вычерчивания строящихся и существующих зданий и сооружений. Строящиеся здания обводят линиями толщиной 0,6—0,8 мм. Крайние координационные оси здания могут быть показаны различными типами линий, штриховкой или надписью. Затем размещают подъемные устройства: краны, подъемники и т.д. Максимальный и минимальный пределы действия крана иногда изображают двумя окружностями с толщиной обводки S/3, Радиусы этих окружностей соответствуют максимальной и минимальной длине горизонтальной проекции стрелы крана.

Различные положения подъемного механизма при работе можно изобразить двойными кружками с цифрой, а путь следования можно вообще не указывать или изображать штрихпунктирной линией с двумя точками. Цифры в кружке показывают последовательность положения подъемного механизма. Диаметр наружного кружка 8—9 мм.

Места складирования материалов, не требующих хранения на закрытых складах, устраивают в непосредственной близости от подъемников или в зоне их действия. Места складирования обозначают четырехугольниками различной величины в зависимости от размеров материала. Контуры их обводят линиями толщиной S/2. Маркировку складов рекомендуется выполнять в кружках диаметром 5—7 мм арабскими цифрами. Временные здания и сооружения обводят линиями толщиной S/2 и маркируют. После этого показывают линиями толщиной 0,6—0,8 мм контуры временных и постоянных сетей. Затем вычерчивают ограждение площадки с указанием ворот. Размеры площадок для складирования материалов могут быть нанесены вне контура площадки строительства. Чертежи строительного генерального плана сопровождают экспликациями временных зданий и сооружений, формы которых приведены в табл. 14.6.1, табл. 14.6.2, условными обозначениями и схемой раскладки материалов и изделий и другими необходимыми данными.

5.3. Координационные оси

5.3.1. На изображениях здания или сооружения указывают координационные оси его несущих конструкций, предназначенные для определения взаимного расположения элементов здания или сооружения и привязки здания или сооружения к строительной геодезической сетке или разбивочному базису.

5.3.2. Каждому отдельному зданию или сооружению присваивают самостоятельную систему обозначений координационных осей.

Координационные оси наносят на изображения здания, сооружения тонкими штрихпунктирными линиями с длинными штрихами, обозначают в кружках диаметром 6 — 12 мм арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, 3, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) или, при необходимости, буквами латинского алфавита (за исключением букв I и О).

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами.

Пример — АА, ББ, ВВ.

5.3.3. Последовательность обозначений координационных осей принимают по плану, как показано на рисунке 1а: цифровые оси — слева направо, буквенные оси — снизу вверх или как показано на рисунках 1б и 1в.

5.3.4. Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения.

При несовпадении координационных осей противоположных сторон плана в местах расхождения дополнительно наносят обозначения указанных осей по верхней и/или правой сторонам.

5.3.5. Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси, которым присваивают обозначение в виде дроби, в числителе которой указывают обозначение предшествующей координационной оси, а в знаменателе — дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии с рисунком 1г.

Допускается координационным осям фахверковых колонн присваивать цифровые и буквенные обозначения в продолжение обозначений осей основных колонн без дополнительного номера.

5.3.6. На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рисунком:

2а — при их количестве не более 3;

2б — при их количестве более 3;

2в — при всех буквенных и цифровых координационных осях.

При необходимости ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси указывают в соответствии с рисунком 2г.

Рисунок 1

Рисунок 2

5.3.7. На планах жилых зданий, скомпонованных из блок-секций, крайним координационным осям блок-секций присваивают обозначения согласно 5.3.1 — 5.3.3, которые указывают в соответствии с рисунком 3а.

Координационным осям блок-секций, в том числе крайним, присваивают самостоятельные обозначения согласно 5.3.1 — 5.3.3 с добавлением индекса «с» (см. рисунок 3б). При необходимости на плане блок-секции указывают обозначения координационных осей здания, скомпонованного из блок-секций.

Рисунок 3

5.3.8. Трехмерную (3D) электронную модель здания или сооружения выполняют в единой планово-высотной системе координат.

Координатную систему трехмерной модели здания или сооружения изображают тремя взаимно перпендикулярными линиями с началом координат, расположенным в точке пересечения осей 1 и А на нулевой отметке этого здания или сооружения в соответствии с рисунком 4.

Рисунок 4

При этом для прямоугольного в плане здания (см. рисунок 1а) за положительное направление принимают: оси X — в сторону увеличения цифровых обозначений координационных осей, оси Y — в сторону увеличения буквенных обозначений координационных осей, оси Z — вертикально вверх от условной нулевой отметки здания.

Схема производства работ

Четко выдерживать сроки строительства, работать экономично с максимальным и эффективным использованием строительных механизмов позволяет схема производства работ. Такие схемы выполняют в виде планов и разрезов. Наиболее удобными считаются масштабы 1:100 и 1:200.

На схеме производства работ вычерчивают контуры строящегося здания и его элементы. Схематично показывают контуры строительных механизмов и стрелкой путь их следования. Здесь же обозначают места стоянки строительных механизмов, также указывают места и способы складирования индустриальных изделий, необходимых для возведения здания. На схеме производства работ показывают расположение подмостей, стремянок, обносок и другого оборудования и инвентаря, используемого при производстве строительно-монтажных работ. Вне габарита контура строящегося здания указывают расстояние между координационными осями, размеры, связанные с изображаемыми строительными процессами. Это могут быть расстояния между местами остановок строительных механизмов, размеры площадок для складирования строительных изделий и расстояние от них до земли и т.п.

На схеме могут быть даны спецификации элементов строящегося здания, перечень механизмов и оборудования, условные обозначения, применяемые здесь, и необходимые примечания.

На рис. 14.7.1 приведена схема производства работ по установке панелей второго этажа.

Цифры в двойных кружках обозначают место стоянки крана, а дуги окружностей и цифры внутри дуг — значения максимального и минимального вылета крюка крана. Цифры, расположенные около панелей, определяют последовательность их монтажа, Кроме того, на схеме изображают места складирования необходимых материалов и т.д.

На схеме также указывают коордиоционные оси, размеры и положение секущей плоскости.

На схеме изображают положение механизма и разрез здания с номерами панелей.

На разрезе здания указывают коордиоционные оси, размеры между ними, а также расстояние до подъемного механизма. Иногда приводят график зависимости грузоподъемности крана от вылета крюка и необходимые примечания (рис. 14.7.2).

На рис. 14.7.3 показана схема монтажа металлической арки с затяжкой, где 1 — гусеничный кран; 2— временная опора; 3 — опорный узел с винтовым домкратом.

Большая гибкость арок, как правило, не позволяет монтировать их целиком. Поэтому их монтаж выполняют, преимущественно, из отдельных частей с использованием временных опор, число которых зависит от пролета арки, архитектурно-планировочного решения (не всегда есть возможность установки опор в любом месте) и монтажного оборудования.

Условные графические обозначения и изображения транспортных сооружений и устройств

Условные графические обозначения и изображения транспортных сооружений и устройств на планах выполняют в соответствии с ГОСТ 21.204—93.

Номер и техническую категорию железнодорожного пути указывают в разрыве условного графического изображения линии пути. Главные станционные пути обозначают римскими цифрами, прочие станционные и внутриплощадочные пути — арабскими цифрами.

Размер шрифта для обозначения путей, парков и стрелочных переводов должен быть на один—два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже, но не более 5 мм.

Техническую категорию указывают, при необходимости, римской цифрой в кружке диаметром 10 мм.

В условных графических обозначениях мостов, путепроводов, путей подвесных дорог расстояния между опорами, размеры опор и др. переменные параметры принимаются по фактическим данным.

4.2 Сущность теодолитной съемки

_______
Теодолитная съемка выполняется с помощью теодолита и рулетки (или дальномера соотвествующей точности). В результате теодолитной съемки получают контурный план местности.

_______
Съемку контуров выполняют на основе съемочных теодолитных ходов, которые прокладываются в виде:а) замкнутых ходов,б) разомкнутых ходов,в) диагональных ходов.

_______
Теодолитная съемка складывается из следующих видов работ:
• прокладка теодолитных ходов и привязка их к пунктам геодезической сети,
• съемка ситуации,
• обработка результатов полевых измерений,
• построение плана.

_______
Длины сторон теодолитных ходов должны быть не более 350 м и не менее 20 м.

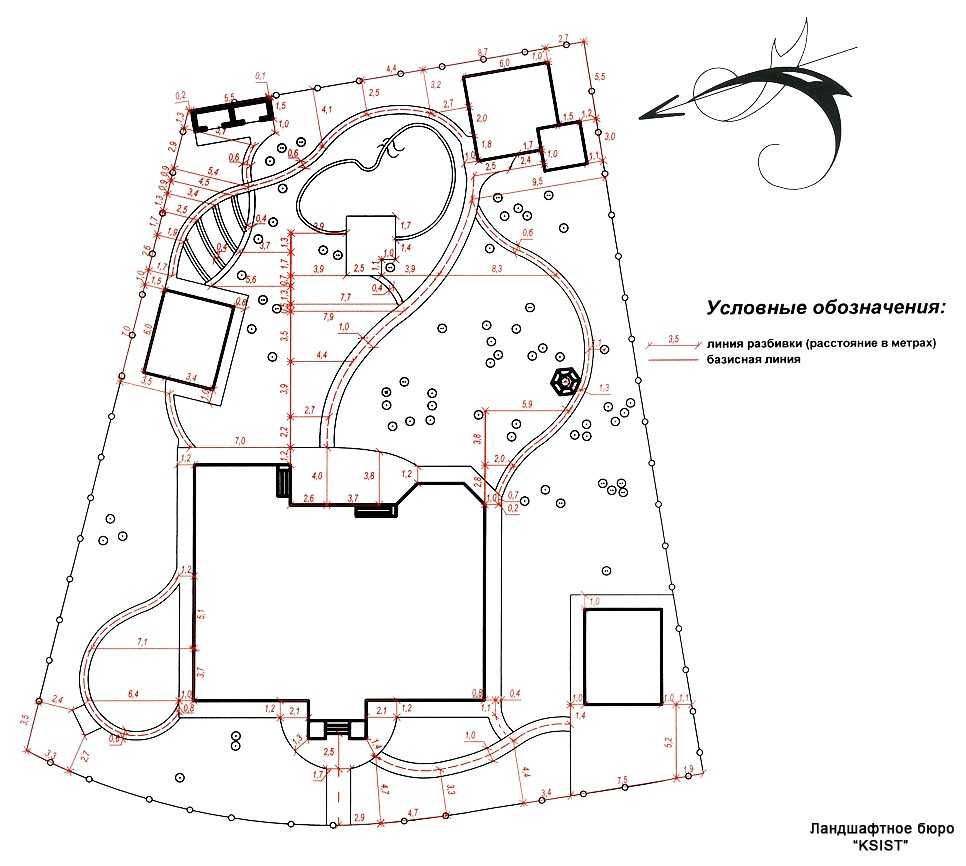

Порядок работ по выносу разметки в натуру

Внешнюю разбивочную сеть здания создают в виде закрепленных на местности (исходный горизонт) основных разбивочных осей, пересечения которых образуют углы будущей постройки.  Геодезическая разметка фундамента с выносом основных осей должна иметь не менее 4 знаков (отметок) на каждую ось фундамента, в том числе знаки, определяющие точки пересечения основных разбивочных осей всех углов здания.  Закрепляют отметки, забивая или погружая отрезки арматуры в грунт, дополнительно закрепляя их положение  бетонной отливкой. После завершения разметки в плане начинают земельные работы для устройства котлована или траншей на уровне монтажного горизонта. Высотную разбивку положения конструкций и перенос отметок с исходного горизонта на монтажный выполнять методом геометрического нивелирования от реперов высотных отметок.

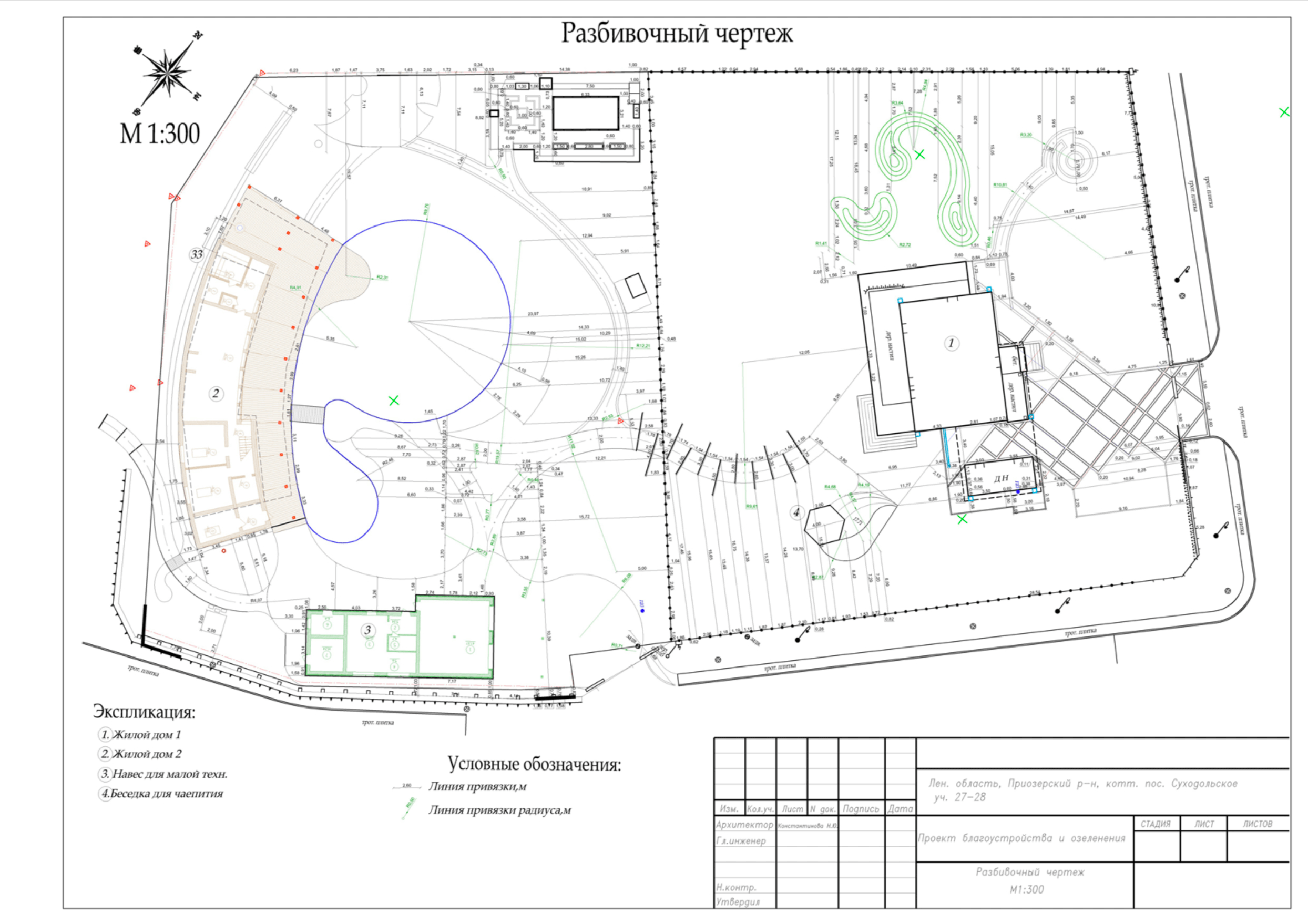

Если имеется разбивочный чертеж с привязкой положения фундамента здания к известным ориентирам, геодезическим знакам или требуется сделать привязку положения фундамента к известной красной линии улицы или створу соседних домов, то придется произвести привязку положения хотя бы одной из осей фундамента к известным ориентирам. Разметив положение одной из осей фундамента, в дальнейшем на местности можно достроить геометрическим способом положение остальных осей и угловых точек будущего фундамента.   Посмотрим, как это сделать, используя рулетку, шнур и колышки .

Перенос плана с бумаги на рельеф

Вехи расставляются по углам. Если на этапе разметки планируется установить забор, то нужно согласовать с соседями расположение столбиков по оси, которые в дальнейшем будут служит опорой для монтажа под забор.

Вынос границ осуществляется в двух измерениях: горизонтальном и вертикальном. В горизонтальном определяется место расположения объектов (осей, хозпостроек, домов), размеры объекта – длина и ширина, в вертикальном – глубина ям (котлованов под фундамент). Обязательно снабдить участок электрическим щитом, а для этого нужно определить точку подвода электроэнергии.

https://youtube.com/watch?v=HgfdKMOVLEs

Разбивка осей дома, на основании которой впоследствии выкапывается котлован для фундамента.
Определение высотной отметки – в соответствии с вынесением нулевой отметки (на уровне чистого пола первого этажа) делается разметка. Все последующие расчеты производятся со знаком -/+ от данной отметки

Поэтому очень важно рассчитать ее правильно.

Все линии застройки отмечают вбитыми по углам колышками и натянутым между ними шнуром. Ровность прямого угла измеряют по правилу теоремы Пифагора.

В соответствии с нормами планирования земельных участков, следует учитывать следующие критерии, характеризующие расстояния между объектами:

• от объектов до красной линии;
• между объектами;
• между объектами и границей участка;
• между объектами и аналогичными на соседних участках;
• между зелеными насаждениями и объектами.

Разметка, произведенная по всем правилам планирования, позволит избежать неприятностей в будущем.

Разбивка осей дома на косогоре

Разбивку дома по высоте осуществляют от репера. Пользуясь нивелиром, определяют и закрепляют на местности у дома абсолютную отметку чистого пола 1-го этажа, указанную в чертежах.

Эту отметку условно принимают за нуль и от неё выполняют отсчет отметок всех элементов дома (оконные и дверные проемы, межэтажные перекрытия и т.п.). Для этого используют два нивелира, рейку и рулетку с подвешенным грузом.

Одним нивелиром берут отсчёт по рейке на ригеле и поворотом зрительной трубы в горизонтальной плоскости этот отсчет передают на ленту рулетки, нулевое деление у которой вверху.

Отклонения длины и ширины дома от проектных значений не должны превышать:

• 10 мм — для размеров до 10 м
• 30 мм — для размеров 100 м и более

Съемка ситуации

_______
Съемка ситуации заключается в привязке контуров и предметов местности к сторонам и вершинам теодолитного хода.

_______
Съемка ситуации может быть выполнена различными способами.

6.1. Способ прямоугольных координат (способ перпендикуляров)

_______
Ближайшая к контуру сторона хода принимается за ось абсцисс, точка А – за начало координат. Положение каждой точки определяется прямоугольными координатами X и Y. Перпендикуляры на местности строятся с помощью двузеркального эккера.

_______
Абсциссы отмеряют обычно с помощью мерной ленты, а ординаты – с помощью рулетки. Способ перпендикуляров применяется в основном при съемке вытянутых в длину контуров.

6.2. Способ полярных координат (полярный способ)

_______
В этом случае ближайшая к контуру сторона теодолитного хода принимается за полярную ось, начало линии – за полюс. Положение точек 1, 2, 3 определяется полярными углами ß₁, ß₂, ß₃; радиус – векторами d₁, d₂, d₃.

_______
Полярные углы измеряются с помощью теодолита одним полуприемом, причем лимб ориентируется по сторонам хода, стороны измеряются с помощью нитяного дальномера. При съемке особо важных контуров – с помощью ленты.

6.3. Способ линейных засечек

_______

Треугольники стараются делать близкими к равносторонним. Линейная засечка применяется часто при съемке строений. В этом случае расстояния измеряются лентой или рулеткой.

6.4. Способ угловых засечек

_______
Способ угловых засечек применяется в тех случаях, когда определить положение точки при помощи линейных измерений не удается.

6.5. Способ створов

_______
Положение точки Р определяется расстоянием 2-Р вдоль линии 2-Е. Положение створной линии определяется расстоянием 4-Е.

_______
При съемке ситуации составляется абрис.

_______
Абрис – это схематический чертеж, составленный в произвольном масштабе.

_______
На абрисе зарисовывается снимаемая ситуация и записываются результаты выполняемых при съемке угловых и линейных измерений. Абрис составляется отдельно на каждую сторону теодолитного хода. На основе абриса производится нанесение контуров местности на план.

Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку «Показать результат»;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;

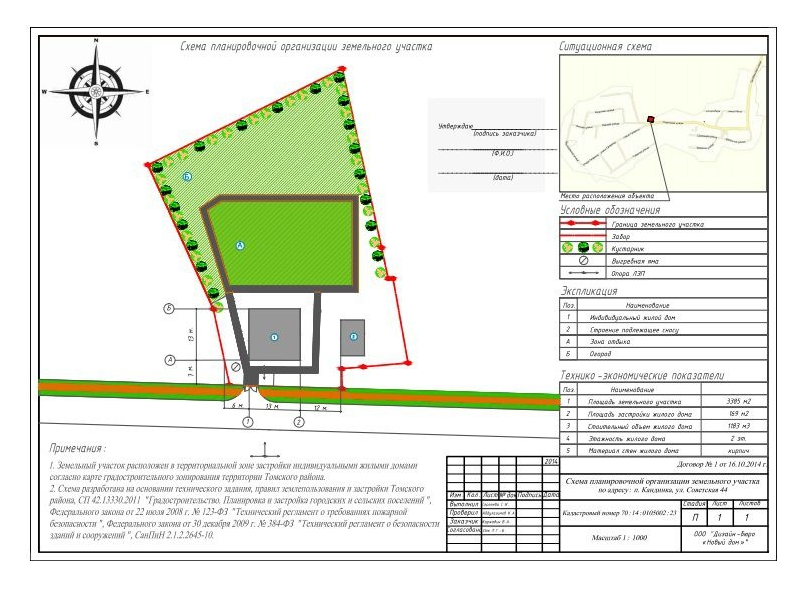

Практическая привязка типового проекта к местности

Выбор местности для типового проекта зависит от ряда факторов

Важной задачей является анализ рынка недвижимости в этой местности. Необходимо изучить спрос на различные типы недвижимости, уровень цен и предложение на рынке

Кроме того, следует принимать во внимание инфраструктуру местности — наличие школ, медицинских учреждений, транспортной доступности и т.д. Эти факторы существенно влияют на привлекательность недвижимости для потенциальных покупателей или арендаторов

Привязка типового проекта к местности позволяет учесть также климатические или географические особенности данного региона. Например, если проект разрабатывается для зоны с высоким сейсмическим риском, необходимо предусмотреть соответствующие меры безопасности. В случае проекта в лесном районе, возможно, потребуется соблюдение специальных экологических требований.

Однако привязка типового проекта к местности не ограничивается только учетом конкретных факторов

Важно также учесть традиции и культуру региона. Это может влиять на архитектурный стиль проекта, выбор материалов и даже цветовую гамму

В общем, привязка типового проекта к местности позволяет создать недвижимость, которая будет оптимально соответствовать потребностям местных жителей и будет привлекательной для рынка недвижимости в данном регионе.

Влияние местности на типовой проект

Местность, на которой планируется строительство типового проекта, имеет значительное влияние на его реализацию и функционирование. Различные природные и географические особенности местности могут требовать адаптации типового проекта.

Одно из основных влияний местности на типовой проект связано с климатическими условиями. В разных частях мира климат может сильно отличаться, что влияет на выбор материалов, систем отопления и охлаждения, а также защиты от атмосферных явлений. Например, в районах с суровыми зимами необходимо использовать утепленные материалы и специальные системы отопления для обеспечения комфортных условий проживания.

Топография местности также оказывает влияние на типовой проект. Неровности рельефа могут потребовать проведения дополнительных инженерных работ, таких как засыпка и укрепление грунта, создание опорных конструкций для зданий и инфраструктуры. Также могут потребоваться особые решения для обеспечения доступности объекта для людей с ограниченной подвижностью.

Экологические особенности местности также должны быть учтены при разработке типового проекта. Наличие особо охраняемых природных территорий или зон с повышенной опасностью может потребовать проведения экологической экспертизы и внесения соответствующих изменений в проект. Необходимо также оценить возможные последствия строительства на местные экосистемы и принять меры для их минимизации.

Культурные и исторические особенности местности могут также оказывать влияние на типовой проект. Сохранение архитектурного наследия или решения, соответствующие местной культуре, могут потребовать внесения изменений в стандартный типовой проект. Это может быть не только требованием со стороны местных органов власти, но и средством для уважения и сохранения уникальности местности.

В целом, влияние местности на типовой проект является неотъемлемой частью процесса его разработки и реализации. Учет особенностей местности позволяет создавать более функциональные и эффективные проекты, которые удовлетворяют потребности и требования пользователей, а также способствуют сохранению уникальности и красоты местности.

Применение геодезической разбивочной основы в строительстве

В процессе строительства геодезическая разбивочная основа используется для следующих целей:

1. Разметка строительной площадки	Геодезическая разбивочная основа позволяет точно определить границы строительной площадки, расположение объектов и инженерных коммуникаций. Это позволяет строителям правильно разместить строительную технику и материалы, а также избежать возможных пересечений существующих коммуникаций.
2. Разметка осей и размеров	С помощью геодезической разбивочной основы можно определить оси будущих зданий и сооружений, а также размеры и положение отдельных элементов конструкций. Это позволяет строителям правильно выстроить стены, установить колонны и балки, а также осуществить другие строительные работы с высокой точностью.
3. Контроль качества строительных работ	Геодезическая разбивочная основа используется для проверки точности выполнения строительных работ. С помощью нее можно контролировать правильность расположения и геометрии элементов конструкций, уровень фундаментов и полов, высоту стен и другие параметры. Это позволяет выявить и исправить возможные ошибки или отклонения в процессе строительства.
4. Построение геодезических сетей	Геодезическая разбивочная основа является основой для построения геодезических сетей, которые позволяют определить координаты точек на строительной площадке с высокой точностью. Это необходимо для последующего проектирования и планирования строительных работ.

Таким образом, использование геодезической разбивочной основы в строительстве является неотъемлемой частью процесса строительных работ. Она обеспечивает точность, надежность и геометрическую правильность выполнения строительных проектов, а также позволяет контролировать качество и исправлять возможные ошибки в процессе строительства.
