Теодолитная съёмка

Съемка ситуации

_______
Съемка ситуации заключается в привязке контуров и предметов местности к сторонам и вершинам теодолитного хода.

_______
Съемка ситуации может быть выполнена различными способами.

6.1. Способ прямоугольных координат (способ перпендикуляров)

_______
Ближайшая к контуру сторона хода принимается за ось абсцисс, точка А – за начало координат. Положение каждой точки определяется прямоугольными координатами X и Y. Перпендикуляры на местности строятся с помощью двузеркального эккера.

_______
Абсциссы отмеряют обычно с помощью мерной ленты, а ординаты – с помощью рулетки. Способ перпендикуляров применяется в основном при съемке вытянутых в длину контуров.

6.2. Способ полярных координат (полярный способ)

_______
В этом случае ближайшая к контуру сторона теодолитного хода принимается за полярную ось, начало линии – за полюс. Положение точек 1, 2, 3 определяется полярными углами ß₁, ß₂, ß₃; радиус – векторами d₁, d₂, d₃.

_______
Полярные углы измеряются с помощью теодолита одним полуприемом, причем лимб ориентируется по сторонам хода, стороны измеряются с помощью нитяного дальномера. При съемке особо важных контуров – с помощью ленты.

6.3. Способ линейных засечек

_______

Треугольники стараются делать близкими к равносторонним. Линейная засечка применяется часто при съемке строений. В этом случае расстояния измеряются лентой или рулеткой.

6.4. Способ угловых засечек

_______
Способ угловых засечек применяется в тех случаях, когда определить положение точки при помощи линейных измерений не удается.

6.5. Способ створов

_______
Положение точки Р определяется расстоянием 2-Р вдоль линии 2-Е. Положение створной линии определяется расстоянием 4-Е.

_______

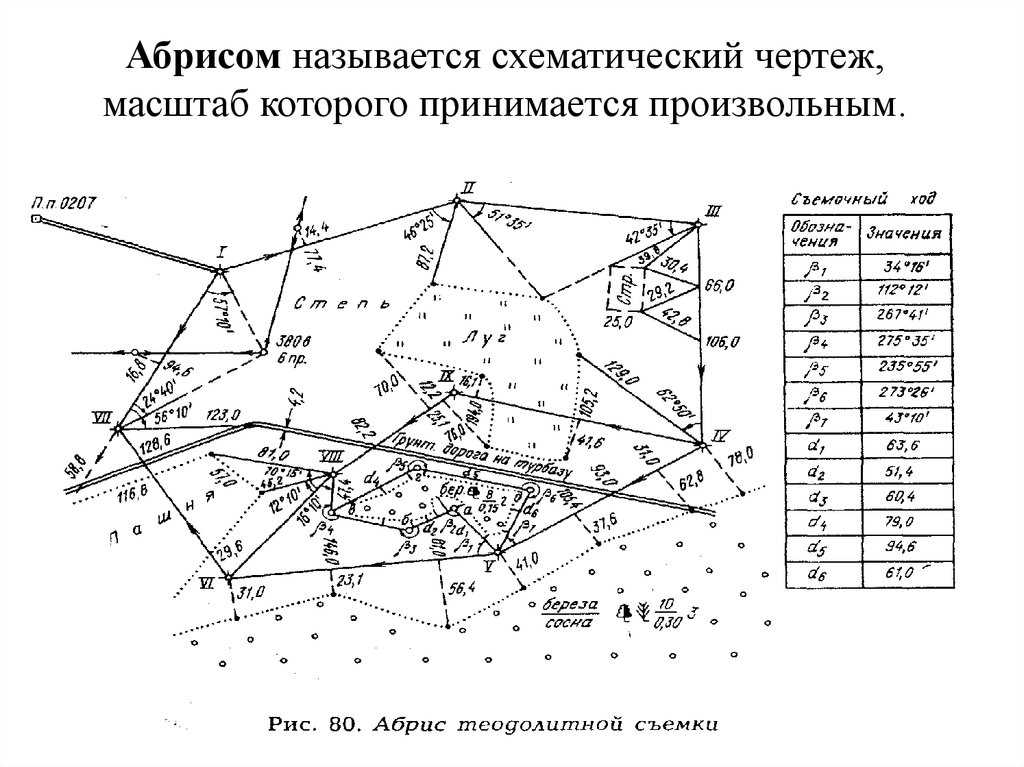

При съемке ситуации составляется абрис.

_______
Абрис – это схематический чертеж, составленный в произвольном масштабе.

_______
На абрисе зарисовывается снимаемая ситуация и записываются результаты выполняемых при съемке угловых и линейных измерений. Абрис составляется отдельно на каждую сторону теодолитного хода. На основе абриса производится нанесение контуров местности на план.

Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку «Показать результат»;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;

Обработка результатов измерений

Мало знать точки, может произойти невязка. Для качественного выполнения полевой работы необходимо знать углы, с помощью которых строится то или иное пространство.

Для начала составляют проект, от которого будут отталкиваться на местности, часто это делается онлайн. Вычисление координат геодезических обоснований – важный шаг в работе.

Чтобы качественно обработать полученные результаты измерений, необходимо:

Составить таблицу с полученными углами.

Выписать точки начала и конца.

С помощью различных формул вычисляется сумма углов, а также длина. Расчет оформляется на отдельном полотне.

Далее необходимо вычислить теоретическую сумму для того, чтобы составить верное построение. Для каждого построения свои формулы.

Оформление заказа

Заявка подаётся в геодезическую компанию по месту расположения ЗУ. К ней прилагаются , подтверждающие право владения участком и паспорта заказчиков.

Сколько стоит топографическая съемка земельного участка?

Цены на обозначенные работы устанавливаются в зависимости от региональных расценок, с учётом рентабельности компании и перечня предоставляемых услуг.

В частности, самые высокие расценки стоимости топографической съемки земельного участка – в Москве и Санкт-Петербурге, ориентировочно на разные виды услуг они составляют:

1. Кадастровые работы на участках до 10 соток – от 10-20 тысяч рублей
   , в зависимости от места расположения ЗУ. С увеличением площади цены повышаются.
2. Составление межевого проекта на строение до 200 м. – от 8-10 тысяч
   .
3. Установление поворотных точек, если участок имеет их не более четырёх – от 8-14 тысяч
   , в зависимости от места расположения.
4. Составление СПОЗУ для электрификации или газификации ЗУ – от 6 тысяч
   .

Назначение плана теодолитного хода и этапы его составления

Поскольку на небольших территориях искажения измеренных углов и длин будут не столь значительными, их пренебрежение не приведет к значительной потере точности.

Как уже было сказано выше, первостепенная задача этого чертежа – отображение земной поверхности и объектов, которые на ней расположены. Обычно создаются в масштабах 1:500, 1:1000, 1:2000, 1:5000 и 1:10 000.

Принято также различать следующие виды планов:

1. Топографические. Все объекты на местности, включая здания, сооружения, а также растительность и элементы гидрографии должны быть отображены.
2. Ситуационные. Нанесение только наиболее важных и крупных дискретных объектов, расположенных на земной поверхности.
3. Специализированные. Отображение местоположения в пространстве только конкретных элементов. В основном создается для проектирования и последующего строительства сложных инженерных сооружений. Может выполняться в особо крупном масштабе 1:200 и 1:100.

Для составления всех этих графических материалов в основном проводится теодолитная съемка. Сам процесс изготовления плана проводится в такой последовательности:

– создание координатной сетки;

– нанесение точек хода на чертеж;

– отображение ситуации местности.

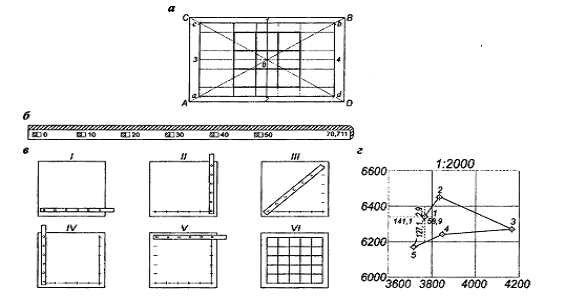

Подготовка чертежа: построение сетки координат

Перед тем, как нанести на план все его составляющие необходимо должным образом подготовить его. На плотном листе бумаги чертится координатная сетка со сторонами квадратов равными 10 сантиметрам. В работе используют различные инструменты, вроде штангенциркуля, координатографа, линейки Дробышева или обычной масштабной.

Чтобы определить, какое количество квадратов нужно построить для X и Y, используют выражение:

\(N_{X}=(X_{max}-X_{min})/d \)

\(N_{Y}=(Y_{max}-Y_{min})/d \)

Переменные \(X_{max}\) и \(Y_{max}\) – максимальное значение координат с округлением их в большую сторону до кратных длине сетки, а \(X_{min}\) ,\(Y_{min}\) – в меньшую сторону.

\(d \)– длина стороны квадрата на местности (в метрах). Для масштаба 1:1000 это будет 100 метров, а 1:2000 – 200 метров и т.д.

Рисунок 1. Числовая ось сетки координат

Создавайте будущее вместе с нами

Присоединяйтесь к нашей команде: мы создаем финтех-сервисы для 28 млн клиентов и опережаем рынок на 5 лет. Работаем на результат и делаем больше, чем от нас ждут.

Максимальные и минимальные значения координат также принято изображать в конце сетки.

Основные виды теодолитных ходов

Опытные эксперты выделают несколько типовых схем ломаного построения:

Замкнутый ход представляет собой многоугольную фигуру, которая имеет начало и конец в одной только точке. Само название говорит о построении этой линии. Замкнутая фигура это и есть система такого вида. Чаще всего нужна такая линия для того, чтобы создать контур на любой местности.

Висячий ход используют редко, потому что для его вычисления потребуется специальная формула. Суть его такова, что он имеет только начало в определенной точке координат. Конец нужно вычислять.

Разомкнутый ход можно охарактеризовать как простую линию. Проект трассы или любого другого продолжительного участка невозможен без разомкнутой линии. Опора у нее на известные точки. В отличие от замкнутого, начало и конец располагаются в разных точках.

Требования к составлению чертежа при теодолитной съемке местности

1. Графические обозначения: при составлении чертежа необходимо использовать стандартные графические обозначения, такие как точечные, линейные и площадные знаки, стрелки и т.д. Это позволит однозначно понять виды объектов и расположение точек на местности.

2. Шкала: на чертеже должна быть указана шкала, которая позволит определить реальные размеры объектов. Шкалу необходимо делать четкой, легко разборчивой и линейной.

3. Обозначения: все элементы на чертеже должны быть обозначены текстом. Обозначения должны быть четкими, легко читаемыми, однозначными и соответствующими местности.

4. Рамка: чертеж должен быть оформлен в рамку, в которой указываются название работы, ее масштаб, дату съемки и другую сопутствующую информацию. Рамка должна быть четко и аккуратно нарисована.

5. Легенда: для понимания содержания и символов, используемых на чертеже, следует составить легенду. В легенде указываются обозначения различных элементов, их название и значения.

6. Чистота и аккуратность: чертеж должен быть аккуратно выполнен, без помарок и исправлений. Несоответствия и неточности могут привести к ошибкам и неверным результатам анализа. Чертеж должен быть выполнен на специальной графической бумаге с линейками и координатной сеткой.

7. Оформление: чертеж должен быть четко оформлен, в соответствии с установленными требованиями. Текст на чертеже должен быть хорошо видимым, не смазываться и быть выполненным в одном стиле и размере.

8. Соблюдение масштабов: при составлении чертежа необходимо соблюдать масштаб, указанный в рамке. Это позволит определить ориентировочные размеры объектов на местности.

9. Наличие геодезической основы: необходимо указать на чертеже геодезическую основу, по которой была проведена съемка. Это позволит установить ссылку на геодезическую сеть и провести дальнейший анализ взаимного расположения объектов.

Соблюдение данных требований позволит получить качественный чертеж при теодолитной съемке местности, который будет содержать всю необходимую информацию для дальнейшего анализа и работы с данными.

Процесс теодолитной съемки – получение рельефа

Процесс теодолитной съемки состоит из следующих этапов:

1. Подготовка к работе

Перед началом съемки необходимо подготовить инструменты и приспособления. Аккуратно проверить работоспособность теодолита, установить его на стойку и отрегулировать горизонтальность и вертикальность. Также необходимо подготовить техническую документацию, карты и другие необходимые материалы.

2. Измерение горизонтальных углов

С помощью теодолита измеряют горизонтальные углы между определенными точками на местности. Для этого теодолит поворачивается в горизонтальной плоскости так, чтобы зрительная труба указывала на основные точки для измерения углов. При этом измеряются углы между каждой парой точек.

3. Измерение вертикальных углов

После измерения горизонтальных углов, следует измерение вертикальных углов. Теодолит поворачивается вертикально, чтобы зрительная труба указывала на точки на поверхности местности. Измерение вертикальных углов позволяет определить высоты точек относительно горизонтальной поверхности.

4. Измерение горизонтальных и вертикальных дистанций

После измерения углов, производится измерение горизонтальных и вертикальных дистанций между точками. Для этого используются лазерные дальномеры или ленты. Горизонтальные дистанции позволяют определить расстояния между точками на плоскости, а вертикальные дистанции – разницу высот точек.

5. Обработка данных

Полученные измерения обрабатываются с помощью специального программного обеспечения, что позволяет получить рельеф местности в виде числовой модели или изображения. Обработанные данные могут быть использованы для создания карт, планов, строительных проектов и многих других применений.

Таким образом, процесс теодолитной съемки позволяет получить детальную информацию о рельефе местности, что является важным инструментом для различных областей науки и практики.

Нанесение ситуации и оформление

Для дальнейших работ применяются абрисы, которые были составлены во время полевой съемки. Чтобы как можно точнее отобразить на плане ситуацию нужно использовать транспортир, прямоугольный треугольник и миллиметровую линейку хорошего качества.

Абрис содержит в себе детальную информацию о местоположении характерных точек жестких контуров местности относительно вершин хода. Выполняется в произвольном масштабе непосредственно во время полевых измерений. Всего различают такие способы съемки ситуации:

1. Перпендикуляров. Местоположение точек определяют длинами перпендикуляров и расстояниями до заданного пункта.
2. Полярных координат. Сторона хода берется за начало координатной оси, а вершина за полюс. Положение точек контуров определяют посредство измерения угла между заданным направлением и расстоянием до них.
3. Биполярных координат (линейная засечка). Измеряются углы между двумя сторонами хода и направлением на заданную точку. Их пересечение и позволит получить ее на чертеже.
4. Створов (промеров). Если ситуация находится на пересечении хода или его сторон проводят линейные промеры. Активно используют для съемки застроенных участков.
5. Обходный способ. Создается дополнительный ход с привязкой к основному.

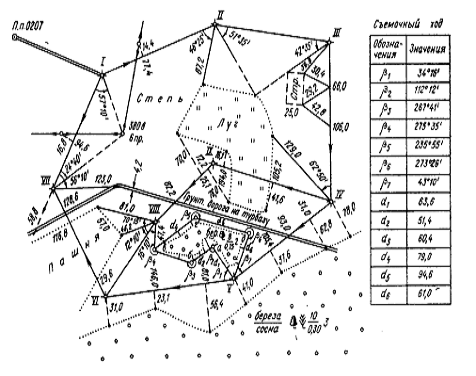

Рисунок 3. Абрис сторон теодолитного хода

При последовательном нанесении контурных точек из абриса на план они будут накладываться друг на друга, формируя местность

Очень важно регулярно проверять их точность, чтобы избежать ошибок

Когда все объекты нанесены карандашом, их вычерчивают тушью, соблюдая правила оформления чертежей. Потом выполняют зарамочное оформление с обязательным указанием названия плана, его масштаба и другой информации.

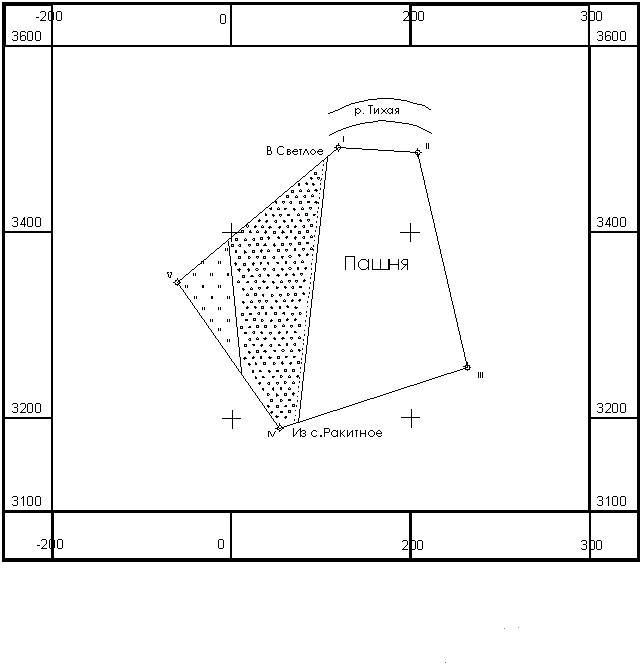

Рисунок 4. Готовый чертеж плана теодолитного хода

Чтобы графически обозначить различные объекты и особенности местности на чертеже используют специальную систему обозначений – условные знаки. После выполнение всех вышеперечисленных процедур процедуру составления плана теодолитного хода можно считать законченной.

Нанесение точек теодолитного хода

Когда сетка координат построена, по ней отсчитывают значения для каждой точки и наносят на чертеж с учетом заданного масштаба. Желательно использовать для этих целей хорошо заостренный твердый карандаш. Данные берутся из ведомости координат.

Рисунок 2. Схема теодолитного хода на плане

Лучше для начала определить положение одной или двух точек и проверить правильность их нанесения. Это можно сделать по направлению дирекционного угла, которое должно соответствовать направлению линии на чертеже.

Также необходимо проверить, сходятся ли расстояние между ними с горизонтальным проложением. Допустимая разница не должна превышать 0,2 мм. В случае выявления расхождений необходимо проверить качество координатной сетки и правильность откладывания отрезков.

Технические требования и оснащение для теодолитной съемки

Во-первых, основным инструментом теодолитной съемки является, конечно же, теодолит. Это универсальное устройство, которое позволяет определить горизонтальные и вертикальные углы, а также измерить пройденное расстояние. Теодолит должен быть точным, иметь большой дальности измерения, а также иметь возможность записи данных.

Для предоставления стабильного положения теодолита необходимо использовать специальную треногу. Тренога обеспечивает надежную и точную поддержку теодолита во время измерений

Важно, чтобы тренога была надежной и легко регулировалась по высоте

Для проведения теодолитной съемки также необходимы различные аксессуары, такие как призмы, рейки и штативы. Призмы используются для отражения сигнала от теодолита, а рейки – для измерения расстояний. Штативы служат для установки призмы и рейки в нужное положение

Важно, чтобы все аксессуары были легко съемными и совместимыми с теодолитом

Кроме того, для успешной теодолитной съемки требуется комплект инструментов, включающий линейку, нивелирную рейку, штангу, шнур и другие мелкие инструменты

Важно, чтобы все инструменты были достаточно точными и обладали необходимой точностью измерения

В заключение, технические требования и оснащение для теодолитной съемки играют важную роль в успешном выполнении этой работы. Точный теодолит, стабильная тренога, различные аксессуары и инструменты – все это необходимо, чтобы получить точные и надежные данные о рельефе местности.

Преимущества теодолитной съемки по сравнению с другими методами

1. Высокая точность измерений: теодолит позволяет проводить измерения с высокой точностью, что обеспечивает достоверные результаты съемки

Это особенно важно, если требуется получить точные данные для проектирования или строительства

2. Универсальность: теодолит может использоваться для различных типов съемки, включая геодезическую съемку, инженерную геодезию, а также для выполнения различных геодезических задач.

3. Возможность съемки в любых условиях: теодолит позволяет проводить съемку независимо от погодных условий или времени суток. Это делает его особенно удобным для работы на местности с разными климатическими условиями.

4. Большой дальности измерения: с помощью теодолита можно измерить расстояния на большие расстояния, что не всегда возможно с использованием других методов съемки.

5. Возможность определения географического положения: теодолит можно использовать для определения координат точек на местности, что позволяет получить полную информацию о географическом положении изучаемой территории.

Все эти преимущества делают теодолитную съемку одним из наиболее эффективных и точных методов для получения информации о местности.

Использование теодолита в работе

В работе с теодолитом используются следующие методы:

1. Метод полигонометрии – заключается в измерении углов между точками полигона и измерении дальностей до объектов, расположенных на полигоне. С помощью полученных данных строятся контуры местности.
2. Метод триангуляции – основан на измерении углов между пунктами и измерении длин сторон треугольников, образованных пунктами. По результатам измерений строятся треугольные сетки, которые используются для определения контуров местности.
3. Метод нивелирования – позволяет определить изменение абсолютной отметки точек местности. С помощью нивелира измеряются разности высот между точками, что позволяет построить контуры местности с учетом рельефа.

Для работы с теодолитом необходимо иметь навыки работы с инструментом, а также понимание теоретических основ геодезии. Точность измерений с помощью теодолита зависит от квалификации геодезиста и качества инструмента. Поэтому для получения точных результатов необходимо провести калибровку теодолита и использовать правильные методы измерений.

Определение границ и высотных отметок

Для определения границ местности используются несколько методов, основными из которых являются:

• мероприятия с применением теодолита и измерительной ленты;
• фотограмметрические методы;
• глобальная навигационная спутниковая система (ГНСС), включая приемник GPS.

С помощью теодолита и измерительной ленты выполняют угловые и линейные измерения с учетом рельефа местности. Данные измерений позволяют определить координаты границ и получить высотные отметки. Однако этот метод требует большого количества времени и трудозатрат, поэтому, в настоящее время, он используется редко.

Фотограмметрические методы основаны на обработке фотографий местности. С помощью специальных программ можно определить координаты и высотные отметки контуров местности на основе изображений. Этот метод позволяет получить точные результаты в короткие сроки.

Глобальная навигационная спутниковая система (ГНСС) позволяет определить границы и высотные отметки с использованием спутниковых сигналов. Приемник GPS при помощи спутников определяет свои координаты и высоту над уровнем моря. Этот метод является наиболее точным и позволяет получить результаты в режиме реального времени.

Таким образом, определение границ и высотных отметок при использовании теодолитной съемки контуров местности может быть выполнено с применением разных методов, в зависимости от требований и условий задачи.

Назначение плана теодолитного хода и этапы его составления

Поскольку на небольших территориях искажения измеренных углов и длин будут не столь значительными, их пренебрежение не приведет к значительной потере точности.

Как уже было сказано выше, первостепенная задача этого чертежа – отображение земной поверхности и объектов, которые на ней расположены. Обычно создаются в масштабах 1:500, 1:1000, 1:2000, 1:5000 и 1:10 000.

Принято также различать следующие виды планов:

1. Топографические. Все объекты на местности, включая здания, сооружения, а также растительность и элементы гидрографии должны быть отображены.
2. Ситуационные. Нанесение только наиболее важных и крупных дискретных объектов, расположенных на земной поверхности.
3. Специализированные. Отображение местоположения в пространстве только конкретных элементов. В основном создается для проектирования и последующего строительства сложных инженерных сооружений. Может выполняться в особо крупном масштабе 1:200 и 1:100.

Для составления всех этих графических материалов в основном проводится теодолитная съемка. Сам процесс изготовления плана проводится в такой последовательности:

– создание координатной сетки;

– нанесение точек хода на чертеж;

– отображение ситуации местности.

– оформление.

Съемка ситуации и ее виды

Прокладывание теодолитного хода, как правило, проводят для последующего отображения особенностей территории работ. Конечная цель – получения данных о местоположении снимаемых объектов в пространстве и составление контурной карты или плана местности без отображения рельефа. Фиксируются наиболее значимые элементы окружения:

– деревья и крупная растительность;

– инженерные конструкции;

– государственные геодезические пункты;

– контуры зданий, сооружений и других жестких объектов.

Процесс их измерения называется съемкой ситуации, которая выполняется следующими способами:

1. Способ перпендикуляров. Применяют для съемки объектов вытянутой формы, которые расположены преимущественно на открытом пространстве и близко к пунктам. Основной принцип выполнения этого способа строится на определении основания перпендикуляра, а также измерении его длины до станции.
2. Полярных координат. Проводится, если снимаемая цель находится на большом расстоянии от пункта. Одна сторона принимается за полярную ось, а ее вершина – за полюс. Измеряются горизонтальные углы направления на заданную точку и определяют линейное расстояния до нее.
3. Угловая засечка. Хорошо подходит для съемки труднодоступных точек. Их местоположение определяют совмещением сторон углов, измеренных от вершины теодолитного хода до заданного пункта с двух направлений.
4. Метод створа (линейных промеров) используется, когда контуры местности пересекают уже построенный ход или его продолжение, а также для определения дополнительных точек посредством линейных измерений. Данный способ активно применяется на сильно застроенных участках.
5. Способ обхода используют, как правило, на закрытой местности, если необходимо снять особо важный объект, но от вершин сторон это сделать невозможно по причине наличия препятствий или дальности. Прокладывают дополнительные пикеты, которые и привязывают к основным пунктам, а границы контура снимают методом перпендикуляра.

Подробное руководство по составлению чертежа при теодолитной съемке

Шаг 1: Определение масштаба чертежа. Первым делом необходимо определить масштаб, на котором будет составлен чертеж. Масштаб зависит от размеров и сложности измеряемой местности, а также требуемой точности.

Шаг 2: Определение системы координат. Вторым шагом является определение системы координат, в которой будет составлен чертеж. Систему координат можно выбрать глобальную (например, WGS-84) или локальную (собственную).

Шаг 3: Отметка пунктов съемки на чертеже. На чертеже нужно отметить все пункты съемки, которые были замерены с помощью теодолита. Каждый пункт должен быть обозначен уникальным идентификатором.

Шаг 4: Внесение измерительных данных на чертеж. Далее необходимо внести все измерительные данные на чертеж. Это включает в себя азимуты, углы наклона, дальности между пунктами съемки и прочие параметры, полученные при теодолитной съемке.

Шаг 5: Внесение рельефа местности на чертеж. Если необходимо внести рельеф местности на чертеж, его можно отобразить с помощью штриховки, слоев высот и других уточняющих обозначений.

Шаг 6: Внесение дополнительных данных. По необходимости, на чертеж могут быть внесены дополнительные данные, такие как названия дорог, рек, зданий и других объектов.

Шаг 7: Проверка и корректировка чертежа. Окончательным шагом является проверка и корректировка чертежа на предмет ошибок и неточностей

Важно убедиться в правильности всех обозначений, масштаба и координат

Следуя указанным выше шагам, вы сможете составить точный и надежный чертеж при теодолитной съемке. Чертеж будет представлять информацию о местности в удобной и понятной форме, что позволит использовать его в дальнейшей работе или проектировании.
