План организации рельефа и план земляных масс
План организации рельефа (вертикальную планировку) выполняют на основе разбивочного плана без указания и нанесения координационных осей зданий, координат, размеров и размерных привязок, указателя направления на север.
План организации рельефа (вертикальная планировка) выполняют в соответствии с ГОСТ 21.508—93, в нем должны быть предусмотрены нормальный водоотвод с площадки строительства, безопасность и благоприятные условия движения по дорогам с учетом особенностей существующего рельефа. Условные графические изображения и обозначения приведены в табл. 14.4.1.
План организации рельефа должен предусматривать выполнение минимального объема земляных работ при строительстве зданий, сооружений, автомобильных дорог и т.п.
На нем горизонтали естественного рельефа проводят через контуры проектируемых зданий, а элементы озеленения и благоустройства не показывают. Здесь же указывают проектные (красные) отметки планировки и фактические (черные) отметки рельефа местности по верху отмостки в местах пересечения ее наружных краев с рельефом или при отсутствии отмостки — в местах пересечения граней стен с рельефом. Отметки указывают в углах зданий в виде дроби — проектная (красная) в числителе, а фактическая отметка рельефа (черная) — в знаменателе. Кроме этого, приводят другие необходимые отметки и данные.
План организации рельефа следует, как правило, выполнять в проектных горизонталях (см. рис. 14.4,2),
В этом случае горизонтали проводят с сечением рельефа через 0,1 и 0,2 м по всей планируемой территории. Допускается на участках с однообразным уклоном наносить проектные горизонтали с сечением рельефа через 0,5 м. Отметки проектных горизонталей надписывают со стороны повышения рельефа, при этом проектные горизонтали, кратные 1 м, указывают полностью, а для промежуточных приводят только два знака после запятой.
При выполнении плана организации рельефа в качестве опорных точек планировки, как правило, принимают углы зданий, сооружений и площадок, пересечение осей автомобильных дорог и т. п. Направление уклона проектного рельефа в этом случае указывают стрелками (рис. 14.4.2).
Повышенные и пониженные точки проектного рельефа обозначают специальным знаком. Рядом со знаком указывают числовое значение отметки.
План земляных масс составляют для подсчета объема земляных работ по плану организации рельефа (вертикальной планировки). Площадь участка разбивают на квадраты со сторонами, равными 20 м. Квадраты вписывают в строительную геодезическую сетку. Допускается привязывать квадраты к «красной» линии или к разбивочному базису. Можно применять сетки квадратов со сторонами 10, 25, 40 и 50 м в зависимости от характера рельефа и требуемой точности подсчета (рис. 14.4.3).
Под каждой колонкой квадратов плана земляных масс размещают специальную таблицу, ширина граф которой соответствует сетке квадратов (см. рис.14.4.3.). В этой таблице указывают суммарные объемы насыпи и выемки по колонке квадратов, а справа общие объемы насыпи и выемки по всей планируемой территории.
Понятие географической карты
Географическая карта – это графическое изображение поверхности Земли или ее отдельных частей на плоскости. Карты являются неотъемлемой частью географического анализа и представляют собой удобный инструмент для исследования и визуализации географической информации.

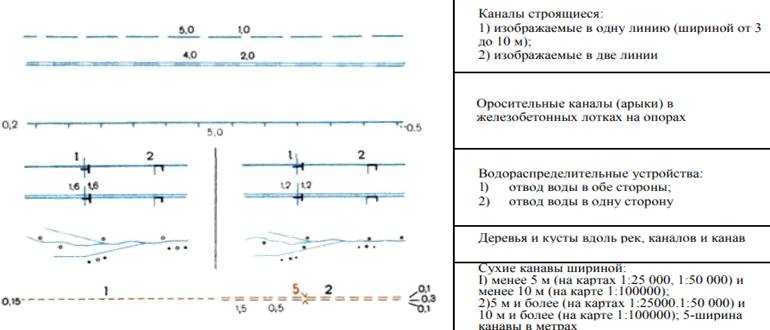

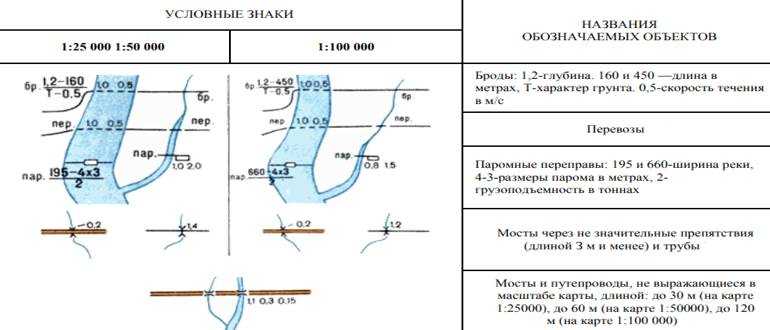

Географические карты обладают определенной графической символикой, которая позволяет передать различные географические явления и объекты. Для обозначения рельефа, водных объектов, лесов, городов и других элементов используются условные знаки. Эти знаки обеспечивают единообразие и стандартизацию географических карт и позволяют упростить восприятие и понимание пространственной информации.
Условные знаки на географических картах классифицируются по различным признакам. Например, по виду географических объектов, которые они обозначают. Существуют знаки для обозначения озер, рек, гор, дорог, железных дорог и других объектов. Также условные знаки могут быть разделены по масштабу карты – на общие для большинства карт и специфические для конкретных масштабов.
Использование условных знаков на географических картах позволяет сделать информацию более наглядной и понятной для пользователей. Они помогают ориентироваться на карте, а также делают возможным изучение и анализ различных пространственных характеристик, таких как распределение населения, экономическое развитие, климатические условия и т.д.
План благоустройства территории
План благоустройства территории выполняют на основе разбивочного плана. В этом случае на нем не указывают координационные оси здания, координаты, размерные привязки, абсолютные отметки и стрелку «юг — север». В сложных случаях, при больших по объему территориях и различных видах их благоустройства, могут быть выполнены отдельные чертежи, такие, как «План озеленения», «План расположения малых форм архитектуры», «План и конструкции дорожных одежд, проездов, тротуаров, дорожек, площадок».
Элементы благоустройства привязывают к наружным граням стен зданий, «красной» линии, автомобильным дорогам и железнодорожным путям.
Элементы малых форм архитектуры маркируют арабскими цифрами.
Рассмотрим чертежи проекта озеленения. Проект озеленения представляет собой посадочнодендрологический чертеж с указанием мест посадки растений, их ассортимента и числа.
Деревья, кустарники, газоны и т.п. показывают на чертеже условными графическими изображениями по ГОСТ 21.204-93 (табл. 14.5.1).

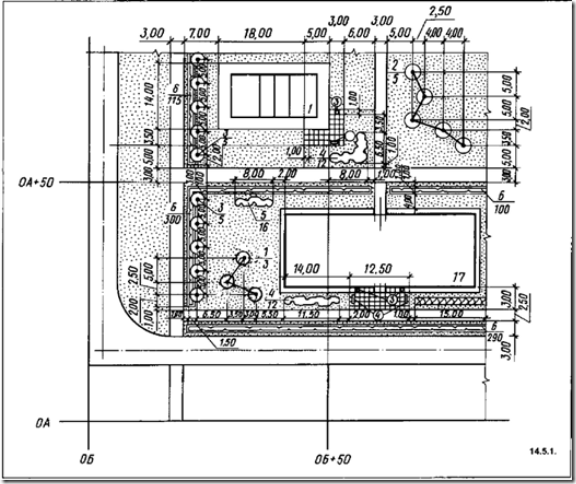

Для рядовой посадки деревьев и кустарников делают размерную привязку ряда. При расположении деревьев и кустарников свободными группами допускается на этих участках, вместо размерной привязки, наносить вспомогательную сетку квадратов со сторонами, равными 5— 10 м, с привязкой ее к строительной геодезической сетке, к разбивочному базису или другим элементам генплана. На рис. 14.5.1 дан пример оформления плана благоустройства и озеленения территории. Около изображений элементов озеленения дается их характеристика в виде дроби: в числителе номер, присвоенный породе или виду на генплане, в знаменателе — их количество. При обозначении цветников и газонов в знаменателе проставляют площадь.
На плане благоустройства и озеленения территории размещают «Ведомость малых форм архитектуры» (рис. 14.5.2), «Ведомость элементов озеленения» (рис. 14.5.3), «Ведомость тротуаров, дорожек и площадок» (рис. 14.5.4).
Текстовые указания. касающиеся условий посадки деревьев и кустарников, устройства цветников, газонов и т.п., предпочтительно размещать над основной надписью.
Использование подробных схем
Подробные схемы позволяют точно отображать различные объекты и их расположение на школьном участке. На них можно обозначить здания школы, спортивные площадки, игровые площадки, а также зоны отдыха и зоны безопасности.
Использование подробных схем помогает визуализировать информацию и позволяет ученикам и сотрудникам школы лучше ориентироваться на территории учреждения. Они могут быть использованы для размещения учебных плакатов с указанием расположения классов, кабинетов и других важных мест.
Кроме того, использование подробных схем позволяет визуализировать планы эвакуации и указать места сбора в случае чрезвычайных ситуаций
Это особенно важно в целях обеспечения безопасности учащихся и сотрудников школы
Подробные схемы могут быть созданы с использованием компьютерных программ или вручную с помощью графических инструментов. Они должны быть четкими, информативными и легко читаемыми.
Важно также использовать подробные схемы в сочетании с другими формами обозначения, такими как пиктограммы и текстовая информация, чтобы предоставить полную и точную информацию о школьном участке
Особенности оформления топографических карт
Для топографических карт характерно цветовое и зарамочное оформление.
Цветом выделяют конкретные объекты:
- зеленым — кустарники, леса и другую зеленую массу;
- бирюзовым — водное пространство, ледники;
- оранжевым — рельеф, разнообразные разновидности почвогрунта;
- оранжевым — выделяют кварталы с плотной застройкой в населенных пунктах, где проживает более 50 тысяч человек;
- коричневым — пески, каменистые поверхности;
- черным — названия городов и другие обозначения.
На каждом листе топографической карты с внешней стороны рамки помещаются различные сведения, необходимые для работы
- номер и год издания карты под номенклатурой;
- данные о магнитном склонении, сближении меридианов и поправке направления под нижней стороной рамки слева;
- масштабы карты и его величина, высота сечения рельефа — посередине;
- шкала заложений для определения крутизны скатов — рядом с масштабом;
- данные о времени создания карты и использовании метода — справа;
- оцифровка вертикальных и горизонтальных линий километровой сетки и подписи географических координат — между внутренней и внешней линиями рамки;
- минутные и секундные деления по широте и долготе — по сторонам рамки;
- собственные названия населенных пунктов — внутри рамок;
- название ближайшего города, поселка или станции у выходов железных дорог и шоссе с указанием расстояния в километрах от рамки до этого пункта.
