Как построить профиль рельефа местности география огэ

14.7 Создание горизонталей

Из растра со значениями высот могут быть извлечены горизонтали

Расстояние между изолиниями — это фактически высота сечения рельефа, то есть через сколько мы будем проводить горизонтали.

Полученные изолинии

Настроим горизонтали таким образом, чтобы каждая пятая была утолщенной, добавим подписи и настроим их так, чтобы они были “головой вверх”.

Начнем с настройки толщины линий. Для этого в свойствах слоя выберем настройку толщины в зависимости от выражения.

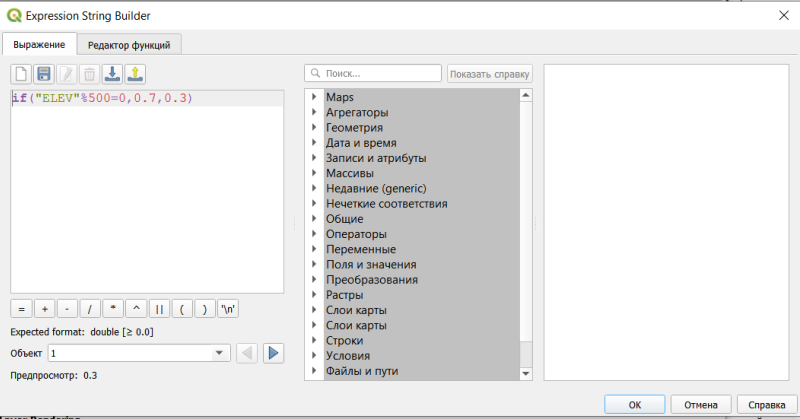

Далее пропишем логическое выражение: if(“ELEV”%500=0,0.7,0.3). В этом выражении перед запятой прописано условие — высота горизонтали делится на 500 без остатка, потом толщина линии, если условие выполняется, и толщина, если условие не выполняется.

Результат

Добавим подписи.

Но при таком добавлении подписей, будут подписаны все горизонтали, а мы хотим подписать только утолщенные. Для этого нужно прописать выражение, подобное тому, что мы писали выше: if(“ELEV”%500=0,“ELEV”,““).

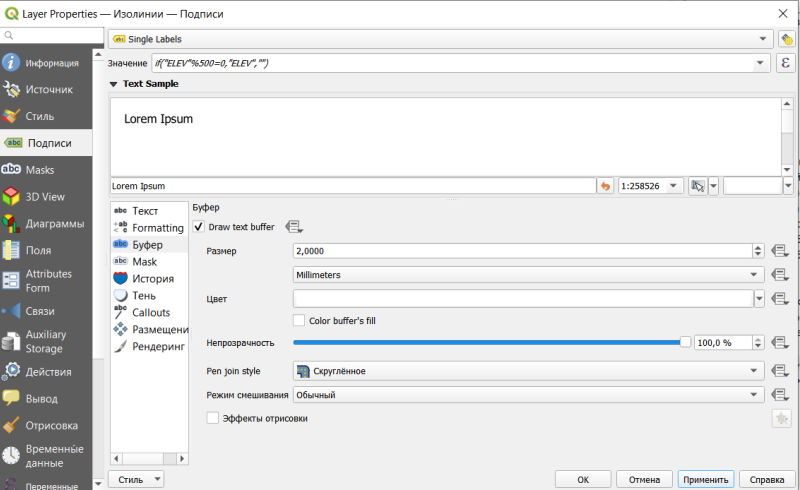

Добавим белую обводку подписям, чтобы они не сливались с горизонталями

Сделаем так, чтобы они размещались на линии и изгибались в соответствии с ней.

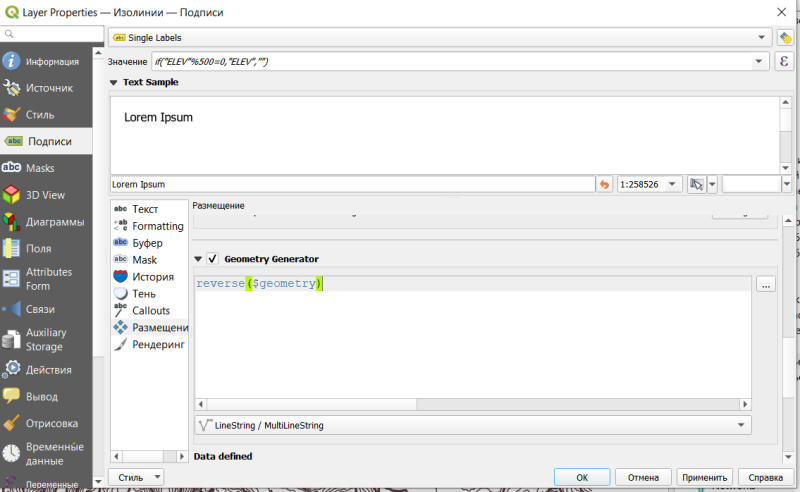

И настроим подписи так, чтобы все они смотрели головой в сторону увеличения высоты.

В результате получим горизонтали, где каждая пятая будет утолщена и подписана головой в сторону увеличения.

18.7. Построение линии заданного уклона

Обычно решают задачу построения линии предельного (возможного максимального) уклона ( угла наклона ).

Углом наклона ? является угол в вертикальной плоскости между плоскостью горизонта и направлением на данную точку, либо направлением ли-

нии ската или заложения в выбранном месте рельефа.

Тангенс угла наклона называется уклоном i

Величина заложения а связана с углом наклона соотношением

где h – высота сечения рельефа.

В правом нижнем углу карты приводят график заложений, построенный

с использованием формулы (2.26) для установленной для данной карты высоты сечения рельефа.

Для однородной линии тангенс угла наклона равен отношению превышения h крайних точек отрезка к горизонтальному проложению d между ними, т.е

В частном случае, для определения уклона местности между соседними сплошными горизонталями по заложению между ними можно записать, что

Значения уклонов задаются в разных формах.

тангенса угла наклона (0,0124, 0,005 и т.п.). Для сокращения записи значения уклона часто записывают его увеличенными на 1000 (0,002 > 2; 0,0236 > 23,6 и т.п.), при этом при произношении величины уклона обязательно добавляют слово «тысячных». Часто величину уклона указывают в про-центах.

Пример 2.16. Определение уклона линии (рис. 2.25).

Для первого отрезка однородной линии профиля А-2 горизонтальное проложение равно 500 м, превышение точки 2 относительно точки А положительное (в строке «уклоны» это отмечено соответствующим наклоном) 70,0 – 62,5 = +7,5 м. Уклон линии равен +7,5/500 = +0,015 = 15 тысячных. Например, для однородного отрезка 6-8, имеющего горизонтальное проложение 325 м, превышение отрицательное, -10 м. Уклон будет равен -10/325 = — 0,031 = -31 тысячная.

Как следует из формулы (2.26), увеличение угла наклона или уклона соответствует уменьшению величины заложения. И наоборот.

Значению предельного уклона i пред соответствует и предельное значение угла наклона ? пред , а значит и предельная величина заложения а пред . Таким образом, при построении линии заданного уклона следует выбирать те направления на местности, по которым величина уклона не будет больше предельного, либо величина заложения не будет меньше предельного его значения.

Порядок построения линии с заданным значением предельного уклона следующий (рис. 2.26).

Предположим, что необходимо построить на карте линию АВ со значением предельного уклона i = 0,026 ( ? = 1,5 о ), соответствующего предельному значению заложения, показанного на рисунке. От точки А до точки 1 движение выполняется по линии АВ . Далее руч. Гремячий пересекается под прямым углом к линии водотока до точки 2 . От точки 2 перемещение к точке В может выполняться по двум вариантам (1 и 2). Здесь очевидно, что вариант 1 является оптимальным, исходя из длины общей линии АВ . Однако следует иметь в виду, что при оценке экономической целесообразности оптимальным может оказаться и второй вариант. Например, при изысканиях линейных сооружений (дорог, линий связи и т.п.) более выголным может оказаться путь в обход лесного массива.

Рис. 2.26. Построение на карте линии заданного уклона

Возможны и другие варианты, например, вариант 3. Однако при постановке задачи проектирования кратчайшего расстояния этот вариант отпадает.

18.8. Построение границы водосборного бассейна и зоны затопления

Определение границы водосборного бассейна. Водосборный бассейн представляет собой ту часть земной поверхности, с которой вода, поступающая из атмосферы, стекает по склонам неровностей и собирается затем в одной точке водотока (лощины, оврага, реки и т.п.). При этом примем, что поступающая из атмосферы вода не будет поглощаться грунтом, а будет эвакуироваться по поверхности земли.

Границей водосборного бассейна являются линии водоразделов.

Для построения границы водосборного бассейна необходимо от заданной точки водотока А (рис. 2.27) подняться по линиям, перпендикулярным к горизонталям, до ближайшей водораздельной линии. Далее граница продолжается непосредственно по линиям водоразделов до их замыкания.

Используют границы водосборных бассейнов для последующего определения площади бассейна, необходимой при расчетах возможных притоков воды к отверстиям водопропускных систем под дорогами, при проектировании аэродромов и в других случаях.

Водораздельные линии строят также перпендикулярно к горизонталям по хребтам через вершины гор и точки седловин.

Как построить профиль рельефа местности по топографической карте

14.8 Построение профиля местности

14.8.1 Плагин ProfileTool

Продольный профиль можно построить с помощью плагина Profile tool.

Как установливать плагины описано в .

После установки плагин появится на панели инструментов

При открытии плагина он откроется в виде новой панели внизу окна.

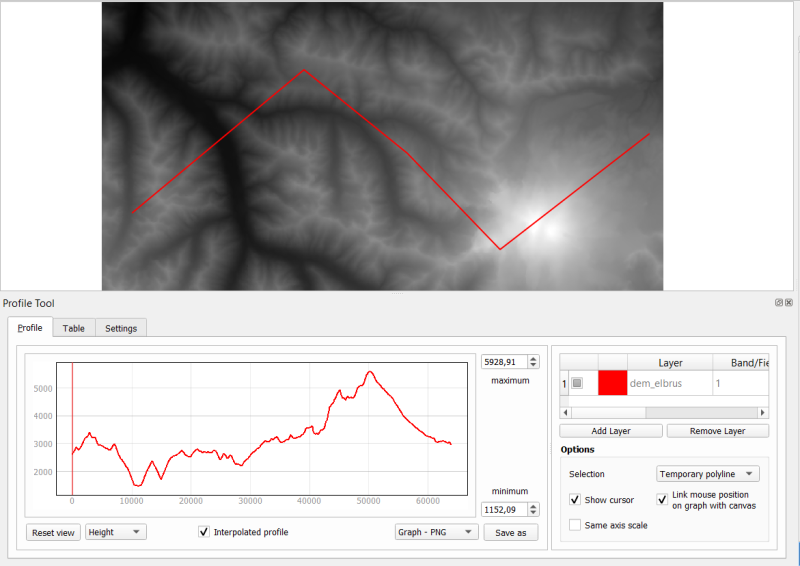

Работа здесь максимально простая: нужно выбрать слой, кликнув на него в списке слоев в основном окне, нажать Add layer в панели плагина, а потом просто нарисовать линию, по которой будет строится профиль на карте. Эта линия может быть прямой или ломаной. Точки поворота на ломаной ставятся одним кликом, заканчивается отрисовка линии профиля двойным кликом.

В настройках по умолчанию профиль строится по высотам, но может быть построен по крутизне склонов (в процентах или градусах).

Также профиль можно увеличивать и уменьшать, указывать минимальные и максимальные высоты.

Результат построения профиля можно сохранить просто как картинку, а можно сохранить в виде картинки или в виде полилинии в формате dxf, чтобы потом с ним можно было работать дальше (например, в AutoCAD).

14.8.2 Средствами панели инструментов

Средствами QGIS из панели инструментов можно построить профили, но они уже не будут подробными графиками со значениями высоты и координатами.

Основано на вот этом туториале с некоторыми корректировками.

Для начала нужно построить сетку из точек (см. ).

Здесь можно поэкспериментировать с параметрами сетки, чтобы получить немного разные по виду профили.

Результат построения сетки

На самом деле эти точки — это центроиды ячеек заданного нами размера.

Далее точкам нужно присвоить значения высот из растра с помощью инструмента Sample raster values.

Полученный слой будет отличаться просто от сетки только таблицей атрибутов.

Далее точки нужно сместить на значение высоты, чтобы получить прдварительный контур профиля. Смещение точек нужно сделать инструментом Перевести.

Смещение нужно сделать по оси Y по значениям из колонки SAMPLE_1 (в эту колонку по умолчанию у нас были записаны высоты из растра).

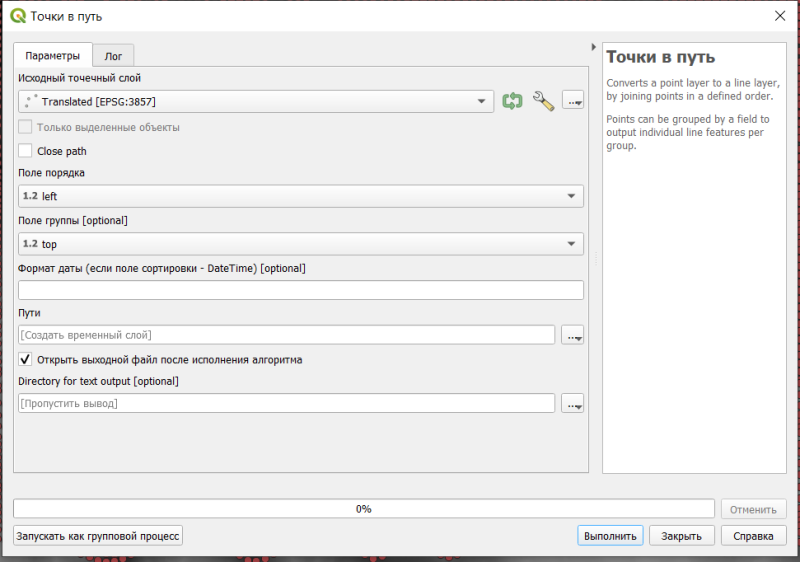

На последнем этапе точки нужно соединить линиями инструментом Точки в путь.

В этом случае Поле порядка — это то, в каком порядке точки будут соединяться (у нас это координата левого края ячейки сетки), а Поле группы — как наши точки будут объединены в группы, то есть у нас для каждой группы будет создана своя линия (в нашем случае — это координата верха ячейки сетки).

В результате будет получена подобная картинка.

В итоге получается что-то в стиле обложки Joy division — Unknown pleasures.

В этом варианте профили, конечно, получаются не очень информативные, потому что только визуально мы можем оценить без конкретных значений высот.

Слайд 8Алгоритм построения профиля рельефа местности 1. Внимательно прочитайте задание2. Обратите

внимание на масштаб плана и масштаб будущего профиля, через сколько

метров проведены горизонтали3. Прочертите на карте профильную линию (маршрут движения от А-В)4. Определите расстояние в сантиметрах между точками, вычислите, какому расстоянию на местности оно соответствует5. Изобразите это расстояние на листе бумаги в нужном масштабе.6. Приложите к ней полоску бумаги, перенесите на ее край короткими черточками места горизонталей, пронумеруйте и подпишите их высоты7. Подпишите на полоске бумаги у горизонтальных линей высоты, соответствующие высотам горизонталей на карте8. От всех точек, обозначающих места пересечения профильной линии с отметками высот горизонталей, опустить перпендикуляры9. Соедините точки пересечения плавной линией, которая и изобразит профиль местности

Построение профиля

Построение профиля

• «Вид профиля»

• «Копирование и сохранение таблицы профиля в Microsoft Excel и Microsoft Word»

Построение профиля возможно как рельефа TIN, так и для SRTM слоя.

Результат построения профиля отображается в виде графика высот вдоль заданного пути и
таблицы высот с координатами, высотой и длиной каждого отрезка профиля. Построение профиля
высот в системе ZuluGIS выполняется на загруженном в карту слое рельефа. В панели инструментов системы должна быть
предварительно добавлена панель Рельеф (переместите
указатель мыши на панели инструментов ZuluGIS щелкните правой кнопкой мыши и установите
флажок в строке Рельеф открывшегося списка).

Для построения профиля:

1. Укажите путь для профиля, путь будет отображен в виде ломаной. Профиль возможно
   построить:

   По произвольно указанному пути, чтобы нанести
   такой путь нажмите на панели инструментов кнопку Задать
   путь — . Ввод такого пути аналогичен вводу обычной ломаной линии.
   Точки пути фиксируются нажатием левой кнопки мыши, а для окончания ввода пути
   выполните двойной щелчок левой кнопкой мыши. Для отмены последней введенной точки
   возможно либо нажать клавишу Esc, либо щелкнуть правой кнопкой
   мыши и выбрать в появившемся контекстном меню пункт Отменить последнюю
   точку. Так же через контекстное меню возможно отменить всю линию
   выбрав соответствующий пункт. Для построения профиля по указанному пути надо
   выбрать меню Карта|Рельеф|Построить профиль.

   (adsbygoogle=window.adsbygoogle||[]).push({});

   Примечание

   (adsbygoogle=window.adsbygoogle||[]).push({});
   Для удаления пути нажмите на панели управления кнопку Очистить
   рельеф
   .

   • По мигающему линейному объекту. Перед
     построением данного пути объект, по которому будет построен путь необходимо активировать («замигать»). Далее
     сделать щелчок правой кнопкой мыши и в появившемся контекстном меню выбрать пункт
     Объект|Профиль по рельефу. При этом, если удалить из карты
     слой по объекту которого был построен путь сам путь автоматически не
     удаляется.

   • По построенному пути по сети.

     При выборе
     данного варианта сначала необходимо построить путь по сети. Затем в области карты
     сделать щелчок правой кнопкой мыши и выбрать пункт Профиль пути по
     рельефу. При этом, если удалить из карты слой по объектам которого был
     построен путь сам путь автоматически не удаляется.

     Рисунок 461. Построение пути для профиля

2. В результате откроется окно Продольный профиль, которое
   разделено на две части. С левой стороны расположен построенный по пути профиль. Справа
   расположена таблица, состоящая из нескольких столбцов: координат точек профиля, высоты,
   длинны каждого отрезка профиля. Если данные, по которым строился профиль находятся в
   картографической проекции то в таблице будет выведена Широта/Долгота в WGS 84, в том
   случае когда данные в план-схеме в таблицу будут выведены координаты план-схемы.

   Рисунок 462. Продольный профиль

Вид профиля

После построения профиля имеется возможность отображать ноль на шкале профиля или нет.
Для включения/исключения нуля надо выбрать меню Вид|Всегда включать в шкалу
ноль.

При необходимости обновить вид профиля, например если построен новый путь возможно или
кнопкой или выбрав меню Вид|Обновить.

Копирование и сохранение таблицы профиля в Microsoft Excel и Microsoft Word

Данные таблицы возможно экспортировать в Microsoft Excel и Microsoft Word. Для
экспорта надо сделать щелчок правой кнопкой мыши в области таблицы и выбрать
соответствующий пункт. После чего, в появившемся диалоговом окне, нажав кнопку
Обзор указать папку и имя для создаваемого файла. Для экспорта в
Excel дополнительно необходимо в соответствующем окне надо задать имя листа Excel.
Завершение экспорта производится нажатием кнопки Сохранить.

Так де информация из таблицы может быть скопирована в буфер для дальнейшей вставки в
какой либо текстовый редактор. Для ее копирования надо сделать щелчок левой кнопкой мыши в
области окна графика и выбрать пункт Копировать или нажать на панели
окна профиля кнопку .

Слайды и текст этой презентации

Слайд 1Постройте профиль рельефа местности по линии А – В.
Для

этого перенесите основу для построения профиля на бланк ответов №

2, используя горизонтальный масштаб в 1 см 50 м и вертикальный масштаб в 1 см 5 м. Укажите на профиле знаком «Х» положение родника.

1

2

5

4

3

6

7

черточками горизонтали через которые проходит наше направление, подписывая их отметки.155

м

150 м

145 м

150 м

145 м

Слайд 4

Постройте профиль рельефа местности по линии А–В, используя горизонтальный

масштаб — в 1 см 50 м и вертикальный масштаб

—
в 1 см 10 м.
Укажите на профиле знаком «X» положение геодезического знака 214,0.

Слайд 5


— в 1 см 50м и вертикальный масштаб —
в

1 см 10 м.
Укажите на профиле знаком «X» положение геодезического знака 218,5.

Слайд 8Алгоритм построения профиля рельефа местности
1. Внимательно прочитайте задание2. Обратите

внимание на масштаб плана и масштаб будущего профиля, через сколько

метров проведены горизонтали3. Прочертите на карте профильную линию (маршрут движения от А-В)4. Определите расстояние в сантиметрах между точками, вычислите, какому расстоянию на местности оно соответствует5. Изобразите это расстояние на листе бумаги в нужном масштабе.6. Приложите к ней полоску бумаги, перенесите на ее край короткими черточками места горизонталей, пронумеруйте и подпишите их высоты7. Подпишите на полоске бумаги у горизонтальных линей высоты, соответствующие высотам горизонталей на карте8. От всех точек, обозначающих места пересечения профильной линии с отметками высот горизонталей, опустить перпендикуляры9. Соедините точки пересечения плавной линией, которая и изобразит профиль местности

Слайд 9Дополнительные рекомендации 1. Для выполнения задания на построение профиля с

каждой горизонтали в метрах), затем – расстояние между этими горизонталями вдоль линии профиля2. Следует помнить, что реки всегда протекают в понижениях рельефа. По направлению к реке высоты будут уменьшаться (спуск), по направлению от реки – увеличиваться (подъем)3. Если указано, что горизонтали проведены через 5 метров, следовательно, высоты горизонталей будут отличаться на «5»; если указано, что горизонтали проведены через 2,5 метра – высоты горизонталей будут отличаться на «2,5»4. Для удобства отрезки в 1 см по вертикали можно разделить пополам, а потом еще раз каждый отрезок пополам

Важность изучения рельефа местности

Изучение рельефа местности позволяет углубить наше понимание о природных процессах, происходящих на Земле. Например, анализ рельефа может помочь в прогнозировании наводнений и определении пути распространения воды во время опасных природных явлений. Также изучение рельефа помогает в планировании строительства и инфраструктуры, а также в обеспечении безопасности в различных отраслях, таких как геология, сельское хозяйство, строительство и туризм.

Географическое изучение рельефа местности также имеет важное значение для обеспечения устойчивого развития и сохранения природы. Анализ рельефа позволяет определить уязвимые зоны, которые требуют особого внимания, например, в контексте охраны природных резерватов или защиты от опасных природных явлений

Благодаря изучению рельефа, мы можем лучше понять связь между природными процессами и человеческой деятельностью, а также разработать эффективные стратегии для устойчивого использования природных ресурсов.

В заключение, изучение рельефа местности является неотъемлемой частью географического исследования. Оно позволяет нам получить глубокое понимание о структуре и динамике земной поверхности, а также использовать полученные знания для решения различных проблем, связанных с природными процессами и окружающей средой.

Использование профиля местности в навигации

Одним из способов использования профиля местности является определение высоты точки на местности по ее координатам. На основе профиля местности можно рассчитать высоту объектов, таких как здания или горы, и определить, какую часть местности можно увидеть с данной точки или с какой точки видно заданный объект.

Другим важным применением профиля местности является построение оптимального маршрута на основе высотных данных. Анализ профиля местности позволяет определить наличие препятствий, таких как горы или ущелья, и выбрать наименее сложный путь для передвижения. Это особенно полезно при планировании походов или автомобильных поездок.

Также профиль местности может использоваться для определения местоположения объектов на местности. По известным высотам точек и измеренным углам можно рассчитать расстояния до объектов и их координаты на местности. Это особенно полезно для ориентирования на местности и определения направления движения.

В целом, использование профиля местности в навигации позволяет снизить ошибки при определении координат, анализировать территорию и принимать обоснованные решения при выборе маршрута. Это делает профиль местности важным инструментом для путешествий, спортивных мероприятий и военных операций.

Подготовка к построению профиля

Первым шагом является выбор линии профиля. Линия профиля должна проходить через интересующий нас участок местности, учитывая особенности его рельефа. Она может быть выбрана вручную или с использованием специальных инструментов и программ. При выборе линии профиля следует учитывать цель исследования и требуемую точность данных.

Вторым шагом является проведение территориального изучения выбранного участка местности. Это включает сбор сведений о топографии, геологической структуре, климате, растительности и других характеристиках. Также необходимо получить доступ к данным высоты местности, которые могут быть получены с помощью спутниковых снимков, карт или специальных измерительных приборов.

Третьим шагом является подготовка данных для построения профиля. Для этого необходимо обработать собранные сведения и перевести их в удобный для построения формат. Данные о высоте местности обычно представляются в виде точек, которые соединяются линией профиля. Для получения более точного результата могут использоваться специальные программы для работы с географическими данными.

Наконец, после подготовки данных, можно приступить к построению профиля. Для этого следует выбрать масштаб и оси координат и отметить на них значения высоты. Затем, в соответствии с линией профиля, провести линии, соединяющие точки на графике. Полученный профиль позволит точно представить изменения рельефа местности и использовать эту информацию для дальнейших исследований и планирования.

Подписи к слайдам:

Построение профиля рельефа местности В помощь при подготовке к ЕГЭ

Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб в 1 см 50 м и вертикальный масштаб в 1 см 5 м. Укажите на профиле знаком «Х» положение родника.

Приложили край листа бумаги к линии, соединяющие заданные точки, отметили черточками горизонтали через которые проходит наше направление, подписывая их отметки. 155 м 150 м 145 м 150 м 145 м

1. Приложили к горизонтальной линии, где будете строить профиль. Так как у нас масштаб в 2 раза крупнее, то мы расстояние между двумя соседними вертикалями будем откладывать по горизонтали в 2 раза больше. 2. Восстанавливаем перпендикуляры до пересечения с соответствующими горизонталями. Эти пресечения дадут ряд точек, их соединяют плавной кривой, которая и выразит профиль местности. 3. Две точки имеют одинаковые отметки высот, а между ними лежит отрицательная форма рельефа (в нашем случае родник), тогда линия, соединяющая точки с одинаковой высотой, должна быть вогнутой. 155 150 145 145 150 145

1) На рисунке в ответе длина горизонтальной линии основы профиля равна 80 ± 2 мм, и расстояние от левой вертикальной оси до родника – 29 ± 2 мм. 2) Форма профиля в основном совпадает с эталоном. 3) На участке 1 склон круче, чем на участке 2 Ответ включает все три названных выше элемента — 2 балла Ответ включает один (1-й) ИЛИ два (любые) из названных выше элементов – 1 балл Все ответы, которые не соответствуют вышеуказанным критериям выставления оценок в 1 и 2 балла — 0 баллов

Построение профиля рельефа местности

Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб – в 1 см 50 м и вертикальный масштаб – в 1 см 5 м. Укажите на профиле знаком «Х» положение колодца с ветряным двигателем.

Построение профиля следует начинать с построения осей координат. Согласно условиям задачи, горизонтальный масштаб профиля в 1 см 50 м – в два раза крупнее масштаба карты. Это означает, что любые расстояния при переносе из с карты на профиль будут удваиваться.

Измеряем по карте расстояние между точками А и В. Расстояние на карте между точками А и В равно 4 см, то есть длина горизонтальной оси профиля составит 8 см.

Построение профиля следует начинать с построения осей координат.

Точка А расположена между горизонталями 140 и 145 м (поскольку горизонтали проведены через 5 метров). Ближе к горизонтали 140 м, таким образом ее высота примерно 142 м. Отметим положение точки А на левой вертикальной оси.

Определяем положение начальной и конечной точек профиля

Отметим положение точки А на левой вертикальной оси.

Определяем положение начальной и конечной точек профиля

Точка В располагается на горизонтали 155 м. Отмечаем точку В на правой вертикальной оси.

Ближайшая к точке А горизонталь по линии профиля имеет высоту 145 м. Расстояние до нее 3 мм. Таким образом становятся известны координаты следующей точки линии профиля. Она имеет высоту 145 м и находится на расстоянии 6 мм от левой вертикальной оси.

Определяем координаты следующей точки по линии профиля

Следующая точка линии профиля имеет высоту 145 м и находится на расстоянии 6 мм от левой вертикальной оси.

Определяем координаты следующей точки по линии профиля

Следующая горизонталь по линии профиля имеет высоту 150 м и находится на расстоянии 6 мм от точки А по карте. Таким образом, становятся известны координаты следующей точки линии профиля. Она имеет высоту 150 м и находится на расстоянии 12 мм от левой вертикальной оси.

Определяем координаты следующей точки по линии профиля

Следующая горизонталь по линии профиля имеет высоту 155 м и находится на расстоянии 24 мм от точки А по карте. Таким образом, становятся известны координаты следующей точки линии профиля. Она имеет высоту 155 м и находится на расстоянии 48 мм от левой вертикальной оси.

Определяем координаты колодца с ветряным двигателем

Колодец располагается на высоте приблизительно 156,5 м (в непосредственной близости от него мы видим абсолютную отметку г. Голая 156,9. Колодец находится на расстоянии 31 мм от точки А по карте. Таким образом, становятся известны координаты колодца. Он расположен на высоте 156,5 м и находится на расстоянии 62 мм от левой вертикальной оси.

Соединяем полученные точки

При построении профиля следует помнить, что чем больше расстояние между горизонталями, тем меньше уклон поверхности и менее крутыми становятся склоны.

Чем меньше расстояние между горизонталями, тем больше уклон поверхности и более крутыми становятся склоны.

Страница 4 — 5. План местности — Контурные карты по географии. 6 класс. Дрофа

Комментарий: Перед выполнением работы, обязательно изучите Правила оформления контурных карт. В них вы найдёте информацию о том, как должны быть сделаны надписи к различным географическим объектам. Например, что все водные объекты подписываются синим цветом, а остальные — чёрным.

При этом, если вы внимательно рассмотрите наши ГДЗ, то увидите, что на наших картах объекты подписаны самыми разными цветами. Это сделано специально, ведь наша главная цель — помочь вам сориентироваться в огромном количестве информации, которой насыщена любая карта. Разноцветные надписи помогут вам быстро найти нужное: города и реки, моря и равнины. Вы сможете быстро увидеть что добавилось на карте в результате выполнения следующего задания и лучше понять что и где находится.

Так что пользуйтесь нашими картами «с умом», чтобы ваши оценки не были снижены из-за тонкостей оформления. Работу лучше выполнять по шагам, последовательно выполняя задания к контурным картам. Для того, чтобы увеличить карту, просто нажмите на неё. Также можно увеличивать и уменьшать размер страницы при помощи одновременного клавиш Ctrl и «+» или Ctrl и «-«.

Для выполнения заданий будем рассматривать карту атласа на страницах 8 и 9.

1. Подпишите значения условных знаков.

2. Обозначьте принятыми условными знаками подписанные на плане объекты: редкий лес на болоте, еловый лес, редкий лес на лугу, луг с кустарником, плотину, кустарник.

3. Известно, что расстояние на местности от железнодорожного моста до перекрёстка автомобильных дорог составляет 600 м. Определите масштаб плана и впишите его в легенду плана.

Измерим это расстояние на карте линейкой. Получается, что 600 метров на местности = 6 см на карте. Значит 1 см на карте равен 100 метрам на местности. Переведем метры в сантиметры: 100 м = 10 000 см, то есть масштаб карты 1:10 000.

4. Определите, через сколько метров проведены сплошные и утолщённые горизонтали, и укажите их в легенде плана.

Рассмотрим карту. Для удобства обведём утолщенные горизонтали красной линией, а ближайшую сплошную горизонталь с обозначением высоты — фиолетовой линией.

Мы видим, что красная горизонталь с отметкой расположена на уровне 150 м, а ближайшая к ней фиолетовая — на уровне 155 м. Значит расстояние между сплошными горизонталями на этой карте составляет 5 метров.

По правилам, утолщенные диагонали проводятся по каждой пятой сплошной горизонтали. То есть расстояние между утолщенными горизонталями составляет 5 • 5 = 25 м. Можно вычислить, что вторая обведенная нами красным цветом утолщенная горизонталь находится на высоте 150 + 25 = 175 м.

5. Определите максимальную и минимальную абсолютные высоты, подписанные на плане. Проведите между ними линию и подпишите расстояние между отметками высот. Определите относительную высоту.

• Максимальная абсолютная высота, отмеченная на карте — это холм высотой 183 метра.
• Минимальная абсолютная высота, отмеченная на карте — это утолщенная горизонталь с отметкой 150 м (отмечена красной линией).
• Между максимальной и минимальной высотами проведена толстая розовая линия (перпендикуляр к горизонтали). Относительная высота равна 183 — 150 = 33 метра.
• Расстояние между этими точками на карте составляет 4 см. То есть на местности между самой высокой и самой низкой точкой расстояние составляет 400 метров.

6. Определите и подпишите абсолютную высоту домика лесника, расположенного в западной части плана.

Для удобства обведём ближайшие к домику лесника горизонтали синими линиями. Мы видим, что горизонталь, расположенная выше домика лесника имеет отметку 160 метров. Так как расстояние между сплошными горизонталями составляет 5 метров, то горизонталь, расположенная ниже домика лесника находится на отметке 155 м.

Можно предположить, что домик лесника находится на высоте 156 метров над уровнем моря.

7. Составьте план местности по описанию:

«От посёлка Лужки, расположенного на юго-западе, к хвойному лесу, расположенному на северо-востоке, ведёт грунтовая дорога. Примерно на середине пути к лесу протекает небольшая речка, перебраться через которую можно по деревянному мосту. Речка течёт с севера и вскоре после моста поворачивает на юго-восток. От посёлка и до речки, слева от дороги, тянутся фруктовые сады. На самом краю леса, к северу от дороги, стоит избушка лесника».

Источник

Применение профиля местности

Применение профиля местности включает в себя следующие аспекты:

Геологические исследования: Профиль местности позволяет анализировать слоистую структуру земной коры, понимать особенности геологических формаций и исследовать подземные воды. Эта информация важна для разработки месторождений полезных ископаемых, строительства дорог и транспортных коммуникаций.

Геоморфологические исследования: Профиль местности позволяет анализировать рельеф, планомерностей или возвышенностей местности и их влияние на гидрологические процессы, эрозию и изменение ландшафта.

Инженерные и геодезические работы: Профиль местности необходим для проектирования инженерных сооружений, таких как дороги, мосты, тоннели и другие архитектурные объекты. Геодезические работы, включая определение расстояний, высот и уклонов, основываются на анализе профиля местности.

Оценка пригодности земель: Профиль местности помогает определить потенциальные риски и возможности использования земель для сельскохозяйственных или строительных целей

Это важно при планировании и разработке площадей застройки и развития городов.

В целом, применение профиля местности является неотъемлемой частью изучения и анализа местности. Он обеспечивает важные данные для принятия решений в различных отраслях и помогает создать более эффективные и устойчивые географические и инженерные решения.

Методы построения профиля местности

1. Метод интерполяции

Этот метод основан на использовании значений высоты в конкретных точках и проведении линии через них. Для построения профиля пространственные данные местности разбиваются на точечную сетку или регулярную сетку высотных пикселей. Затем, по выбранному направлению, проводится линия, соединяющая заданные точки или значение пикселей, что позволяет определить профиль местности.

2. Метод дифференцированной хорды

Этот метод предполагает использование информации о высоте и градиенте местности в выбранном направлении. Для построения профиля, сначала выбираются начальная и конечная точки, а затем задается равномерное расстояние между ними. Вычисляется градиент местности на каждом участке и производится интерполяция значений между начальной и конечной точками. Этот метод позволяет получить более точные профили местности.

3. Метод обратной дистанции

В этом методе значения высоты в заданных точках используются для определения высоты на промежуточных точках. Значение высоты в каждой точке влияет на окружающие точки обратно пропорционально расстоянию между ними. Таким образом, задается весовая функция, которая помогает определить значение высоты на произвольной точке на основе известных точек.

Эти методы позволяют строить профиль местности в различных масштабах и на различных уровнях детализации

Использование таких профилей может быть полезно в геодезии, геологии, географии, картографии и других областях, где важно анализировать и представлять территорию в виде графического изображения

Последние заданные вопросы в категории География

География 17.10.2023 11:46 10 Никитин Виктор

Определите атмосферное давление на вершине горы, если известно, что у подножия горы атмосферное да

Ответов: 2

География 17.10.2023 09:12 25 Воробьева Виктория

Определи по отрывку из личного дневника путешественника его фамилию. помогите плизик ☆

Ответов: 1

География 17.10.2023 03:27 29 Ручка Анастасія

Про созвездие скорпион

Ответов: 2

География 17.10.2023 00:51 18 Артамонова Дина

Классификация карт по охвату территории, по маштабу, по содержанию помогите пожалуйста , приведите 5

Ответов: 2

География 16.10.2023 23:45 18 Баинова Алина

Определить долготу и широту:Тасмании,Ирландии

Ответов: 2

География 16.10.2023 21:04 2 Степанченко Мария

Какой вклад в науку сделал Эрастосфен

Ответов: 2

География 16.10.2023 17:56 5 Самойлина Алёна

Мне нужно составить кроссворд на слово география помогите придумать на букву я вопрос и слово ну что

Ответов: 2

География 16.10.2023 14:07 15 Тетерина Оля

представте что вам вам предстоит возглавить экспедицию в один из малоиследованных районов нашёл план

Ответов: 2

География 16.10.2023 13:20 30 Подлесный Артем

Как это сделать географию

Ответов: 1

География 16.10.2023 09:42 21 Белка Кирилл

Назовите особенности государства которые необходимо учитывать при оценке его геополитического положе

Ответов: 2
