Слайд 3Топографические материалы в свою очередь широко используются во многих сферах,
среди которых все больше место занимает правоохранительная деятельность. В современных
условиях принятия оптимального решения на выполнение оперативно- служенной задачи при чрезвычайных обстоятельствах, обусловлено многими факторами; важнейший из них — элементы противоборствующих сторон, погодно- климатические условия и время суток. Любая операция проводится на конкретной территории в условиях окружающей инфраструктуры, правильная оценка местности, учет особенностей, находящихся на ней объектов во многом способствует успеху при выполнении задач.Топография учит: оценивать и изучать местность при планировании различных операций, и при ведении разведки ориентироваться на ней и совершать движения по незнакомой местности, по карте и без карты, читать топографические карты, определять расстояние и координаты целей, наносить цели на карту, составлять схему местности другие служебно- графические документы.
Слайд 19 Определение направлений на стороны горизонта по компасу. При помощи
запад и восток.
При работе с компасом следует всегда помнить, что
сильные электромагнитные поля или близко расположенные металлические предметы отклоняют стрелку от правильного ее положения. Поэтому при определении направлений по компасу необходимо отходить на 40- 50 м от линий электропередач, железнодорожного полотна, боевых машин и других крупных металлических предметов.Определение направлений на стороны горизонта по компасу выполняется следующим образом. Мушку визирного устройства ставят на нулевое деление шкалы, а компас — в горизонтальное положение.
Затем отпускают тормоз магнитной стрелки и поворачивают компас так, чтобы северный ее конец совпал с нулевым отсчетом. После этого, не меняя положения компаса, визированием через целик и мушку замечают удаленный ориентир, который и используется для указания направления на север.
Направления на стороны горизонта взаимосвязаны между собой, и, если известно хотя бы одно из них, можно определить остальные. В противоположном направлении по отношению к северу будет юг, справа-восток, а слева — запад.
Слайд 5При изучении рельефа местности устанавливаются наличие, местоположение и взаимная связь
характерных для данного участка типовых форм и деталей рельефа, определяется
их влияние на условия проходимости, наблюдения, ведения огня, маскировки, ориентирования и организацию защиты от оружия массового поражения. Общий характер рельефа можно быстро определить по густоте и начертанию горизонталей, отметкам высот и условным знакам деталей рельефа.
По степени пересеченности препятствиями, ограничивающими свободу передвижения и маневр войск, местность обычно подразделяют на сильнопересеченную (свыше 30% всей площади) труднопроходимых естественных препятствий (балки, овраги, реки, озера), которые ограничивают маневр и скорость движения подразделений и боевой техники; среднепересеченную, (менее 30% препятствий); слабопересеченную и непересеченную (до 10% естественных препятствий) .
Слайд 29Вопрос №5. Особенности ориентирования без карты в горной, степной и
пустынной местности. Ночью ориентироваться на местности сложнее, чем днемМаршрут
для движения ночью намечают обычно вдоль линейных ориентиров, что облегчает выдерживание направлений движения. В качестве вспомогательных ориентиров используют небесные светила, удаленные светящиеся точки (огни), а также местные предметы и формы рельефа, проектирующиеся на фоне неба
Зимой
При движении на лыжах направление движения обычно выдерживают по компасу, а при движении на боевой машине — по гирополукомпасу. Днем на открытой местности следы от лыж или машины используют для проверки выдерживания направления движения. Хорошими ориентирами зимой, особенно ночью, могут служить населенные пункты, отдельные рощи, опушки леса, железные и шоссейные дороги, мосты через широкие реки и другие площадные и линейные ориентиры.
В лесу
Поэтому при ориентировании в лесу необходимо чаще сверять по компасу (небесным светилам) направление движения, выбирая ориентиры на прямую видимость: от дерева к дереву, по просеке, дороге, руслам рек и ручьев.
В пустынной местности
Маршруты движения в пустынной местности прокладываются обычно по колонным путям. Движение совершается, как правило, по азимутам. Заданные направления выдерживаются по компасу и наземным навигационным приборам.
Связь военной топографии с другими отраслями военной науки
Местность
как один из элементов боевой обстановки изучается тактикой, оперативным
искусством и другими отраслями военной науки, каждой из них применительно к
своей задаче.
ТАКТИКА, например,
разрабатывает вопросы теории и практики подготовки и ведения боевых действий
подразделения, частями и соединениями, подробно изучает при этом влияние
местности на организацию и ведение боя. Исходя из этого она указывает основные
принципы и наиболее эффективные способы использования местности при решении
боевых задач.
ВОЕННО-ИНЖЕНЕРНОЕ дело
рассматривает местность и ее свойства применительно к задачам инженерного
обеспечения боевых действий. Оно разрабатывает инженерные способы и средства
изменения естественных условий местности, облегчающие действия своих войск и
всемерно затрудняющие действия противника.
ВОЕННАЯ ГЕОГРАФИЯ
всесторонне изучает условия и возможности различных стран и театров военных
действий в том числе и местность. Изучая строение земной поверхности,
естественные рубежи и преграды, гидрографию, дорожную сеть и другие важнейшие
объекты местности, она представляет о них конкретные данные, которые необходимо
учитывать при подготовке и ведении боевых действий в том же районе.
ВОЕННАЯ ТОПОГРАФИЯ
использует данные тактики и других отраслей военной науки о влиянии местности
на действия войск и на применение различных видов оружия и боевой техники для
разработки вопросов топографической подготовки войск и топогеодезического
обеспечения боевых действий. Данные разрабатываемые военной топографией, в свою
очередь используются другие дисциплины и отрасли военной науки при решении
вопросов, связанных с изучением и использованием местности.
Слайд 3Влияние местности на ход боевых действий Различные физико —
географические условия и особенности местности по разному влияют на боевые действия войск. В одном случае они могут способствовать успеху войск, а в другом — оказывать отрицательное воздействие. Степень влияния местности на организацию и ведение боя не постоянна, она меняется вместе с изменением способов ведения боя, развитием новых средств борьбы и появлением новой боевой техники в войсках. Новое оружие, обладая большой огневой и разрушительной силой, способно не только поражать личный состав и технику, но и в значительной степени разрушать и уничтожать местные предметы, а иногда и изменять рельеф местности, что приведет к изменению ее тактических и защитных свойств.
Слайд 10Тактические свойства местности зимой. Для зимы характерно, прежде всего, промерзание
грунтов, образование на реках и других водоемах ледяного покрова, наличие
снежного покрова. Дорожная сеть зимой, как правило, сокращается. Многие дороги, особенно грунтовые, заносятся снегом и становятся непроходимыми для колесных машин. Скорость движения по шоссейным дорогам уменьшается, особенно в периоды обледенения и снежных заносов. В условиях длительных низких температур происходит глубокое промерзание грунтов. При замерзании они становятся очень плотными и прочными. В результате местность труднопроходимая и непроходимая вне дорог в летний период превращается зимой в легкопроходимую для всех видов боевой и другой техники. Автомобильные дороги (автозимники) прокладываются по замерзшему грунту путем расчистки или уплотнения снежного покрова или по льду рек, озер и болот. При недостаточной толщине льда производится усиление его путем намораживания или устройства настилов. Автозимники допускают движение автомобилей в колоннах со средней скоростью 25-30 км/ч.
Слайд 7 Тактические свойства местности их влияние на выполнение оперативно-служебных
задач.
Тактические свойства местности—это свойства, оказывающие влияние на организацию и
ведение боя, применение оружия и боевой техники.Основными из них являются:—
проходимость местности — заключается в способствовании или затруднении передвижения подразделений (дороги, мосты и переправы, рельеф, почво-грунт, растительный покров; наличие и характер преград и естественных препятствий (рек, оврагов, болот и т. п.));— маскирующие свойства — позволяют скрыть от противника расположение и передвижение личного состава и боевой техники (рельеф, растительный покров, особенно леса, населенные пункты; их значение в качестве естественных масок (закрытий) от наземного и воздушного наблюдения; наличие и характер скрытых подступов, т. е. не наблюдаемых со стороны противника путей подхода к намеченным пунктам и объектам действий);— защитные свойства местности — заключаются в ослабляющем действии поражающих факторов ядерного и обычного оружия (рельеф, леса, туннели и другие подземные сооружения, прочные (кирпичные, каменные, железобетонные) строения, особенно подвальные помещения; их значение в качестве укрытий от ядерного и других видов оружия);

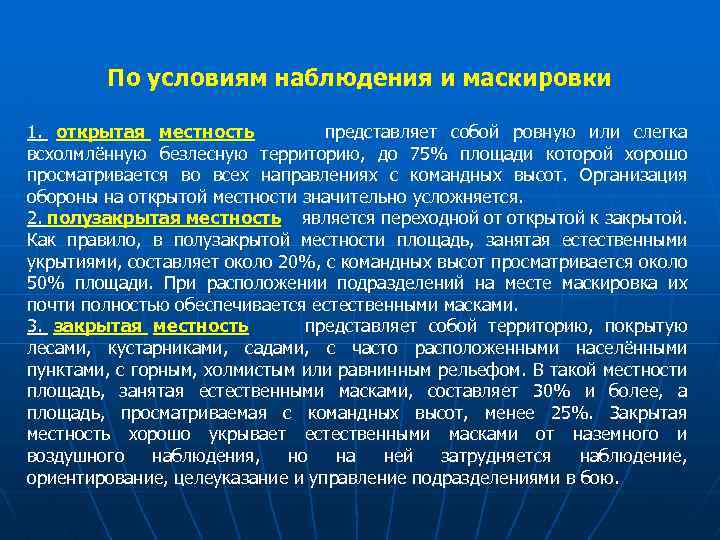

Слайд 6По условиям маскировки и наблюдения местность подразделяют на открытую, полузакрытую и
закрытую. Открытая местность (площадь естественных масок до 10% от общей
площади) не обеспечивает естественными масками маскировку, с командных высот просматривается до 75% площади, т.е. она обеспечивает хороший обзор и обстрел. На полузакрытой местности (площадь под естественными масками — до 20% от общей) маскировка при расположении на месте почти полностью обеспечивается естественными масками, с командных высот просматривается около 50% площади. Закрытая местность (площадь под естественными масками более 30% от общей площади) обеспечивает полную маскировку, на ней просматривается менее 25% площади. К закрытой местности относятся, главным образом, лесные, горные районы и районы с густой сетью населенных пунктов. На такой площади обеспечивается скрытное передвижение и маневрирование войск.

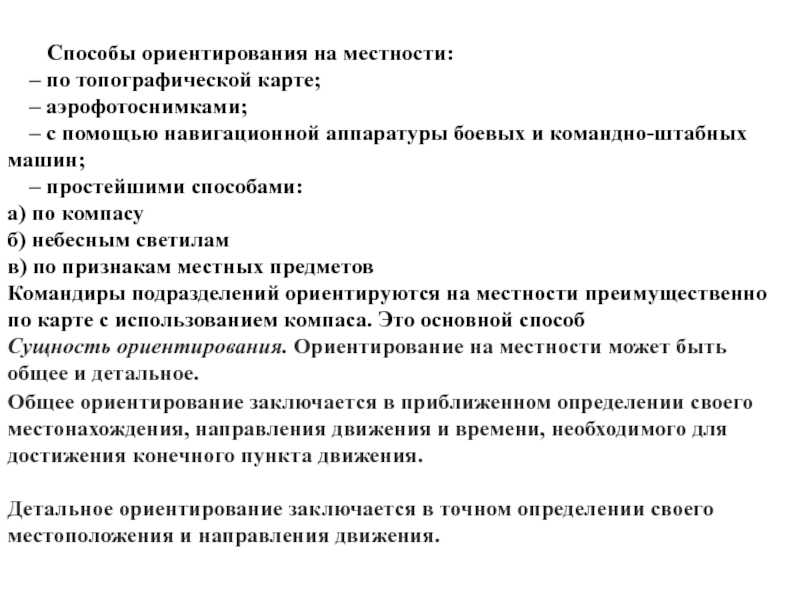

Слайд 17Способы ориентирования на местности: – по топографической карте;
– аэрофотоснимками; – с помощью навигационной аппаратуры боевых и
командно-штабных машин; – простейшими способами:а) по компасуб) небесным светиламв) по признакам местных предметовКомандиры подразделений ориентируются на местности преимущественно по карте с использованием компаса. Это основной способ
Сущность ориентирования. Ориентирование на местности может быть общее и детальное.
Общее ориентирование заключается в приближенном определении своего местонахождения, направления движения и времени, необходимого для достижения конечного пункта движения.
Детальное ориентирование заключается в точном определении своего местоположения и направления движения.
Слайд 5В зависимости от крутезны ската условно подразделяют на пологии до
8 градусов, средней крутезны от 8 до 20 градусов, крутые
от 20 до 35 градусов, и очень крутые, обрывистые свыше 35 градусов. Резкий переход крутого склона в пологи называют уступом. Линия отделяющая уступ от лежащего ниже крутого склона называют бровкой.Котловина- обособленная, замкнутое углубление, у котловины имеется стенки и дно или основание и край.Лощина- это углубление удлинённой формы понижающееся к одному концу, это форма рельефа противоположная хребту. Нередко дождевые потоки, прорезающие во многих местах скаты образуют узкие, глубокие щели с отвестными стенами, такие образования называют промоинами. Большие промоины шире 5 метров принято называть оврагами, заросшие кустарником называют балками, узкие промоины в горах- ущельями.
Тактические свойства местности.
Особенности данной
местности, оказывающие то или иное влияние на организацию, ведение боя и
применение боевой техники, называются ее тактическими свойствами. К основным из
них относятся проходимость местности для боевых и транспортных машин, ее
защитные маскировочные и другие свойства.
|
Тактические свойства |
Основные |
|
1 |
2 |
|
Проходимость |
Дороги, |
|
Маскировочные |
Рельеф, |
|
Защитные |
Рельеф, |
|
Свойства, |
Отдельные |
|
Свойства, |
Рельеф, |
Особенности оперативно-служебных задач в различных местностях
Различные местности могут существенно влиять на характер и сложность оперативно-служебных задач, с которыми сталкиваются сотрудники оперативно-служебных подразделений внутренних дел (ОВД). Каждая местность имеет свои особенности, которые необходимо учитывать при выполнении оперативных задач для обеспечения эффективности работы и безопасности сотрудников.
- Городская местность:
- Плотная застройка и большое число населения делают оперативные задачи в городских условиях особо сложными.
- Потоки людей и транспорта создают своеобразное напряжение и требуют особого внимания при проведении оперативных мероприятий.
- Наличие большого количества камер видеонаблюдения позволяет осуществлять эффективный контроль и наблюдение за объектами, что может быть полезно при проявлениях преступности.
- Непрерывная работа служб городской инфраструктуры требует координации действий с другими подразделениями для успешного выполнения оперативных задач.
- Сельская местность:
- Большая территория и отсутствие плотной застройки создают сложности при оперативной работе, так как требуется больший промежуток времени для перемещения между объектами и нахождения преступников.
- Наличие отдаленных поселков и фермерских хозяйств требует от сотрудников ОВД готовности к длительным командировкам и организации совместной работы с местными жителями.
- Недостаток развитой инфраструктуры (такой, как дороги, связь) затрудняет проведение оперативных мероприятий и коммуникацию между сотрудниками.
- Большое количество природных и аграрных объектов может создавать дополнительные угрозы (например, пожары в лесу или кражи скота), требуя особого внимания и компетенции сотрудников ОВД.
- Горная местность:
- Сложная рельефная поверхность и наличие разных высотных уровней могут затруднять выполнение задач, связанных с поиском и задержанием преступников.
- Недоступные горные участки и пещеры могут быть использованы преступниками в качестве укрытия, требуя особых способностей и знаний у сотрудников ОВД.
- Ограниченный доступ к транспортным маршрутам может усложнять перемещение между объектами в горной местности, требуя гибкости и приспособляемости.
- Наличие туристических маршрутов и отдыхающих людей требует особого контроля и предотвращения возможных проявлений преступности.
Учитывая особенности каждого типа местности, сотрудники оперативно-служебных подразделений внутренних дел должны быть готовы к различным ситуациям и обладать необходимыми навыками и знаниями для успешного выполнения своих задач
Важно также учитывать местные особенности при разработке стратегии оперативной деятельности и принятии решений
Слайд 14Измерение расстояний шагами. Принимая среднюю длину шага за 0,75 м,
а пару шагов за 1,5 м, можно приближенно считать, что
расстояние в метрах равно числу пар шагов. Ошибки определения расстояний шагами при ровном хорошо выверенном шаге в среднем достигают 2 — 4% измеренного расстояния.
Определение расстояний по времени движения.
средняя скорость движения походным шагом около 5 км/час
Определение расстояний по звуку и вспышке выстрела. Этот способ позволяет быстро определять расстояния до стреляющих орудий, минометов и других целей, обнаруживающих себя в момент выстрела или взрыва вспышкой. Для приближенного определения расстояний можно считать, что скорость распространения звука в воздухе примерно равна 330 м/сек,
летом — 340 м/сек, зимой — 320 м/сек и при температуре воздуха, близкой к 0°С — 330 м/сек.
Д = tc x Vм/с= 12,6 × 340 = 4 284 м.
Слайд 7Влияние местности на передвижение войск Свойства местности, облегчающие
или ограничивающие передвижение различных видов боевой и транспортной техники, определяют условия проходимости. Одним из основных факторов, определяющих степень проходимости любой местности, является наличие развитой дорожной сети и качество дорог. Чем сильнее развита сеть дорог и выше их класс, тем доступнее местность для действий войск. Особенно велико значение дорожной сети в лесисто-болотистой, горной и пустынной местностях. В этих условиях дорожная сеть оказывает большое влияние не только на проходимость, но и на скорость передвижения войск, быстроту маневра в бою, на выбор маршрутов движения.
Наиболее распространенная ширина автомобильных дорог для двустороннего движения (кроме автострад) 6,5-7,5 м. По характеру покрытия автомобильные дороги делятся на дороги с твердым покрытием (шоссе, улучшенные грунтовые дороги) и дороги на естественном грунте (проселочные, полевые, лесные).
Место и роль военной топографии в системе боевой подготовки войск
Как учебная дисциплина
военная топография является одной из важнейших составных частей боевой
подготовки офицеров, сержантов и рядового состава всех родов войск.
В тесной связи с другими
предметами обучения войск, особенно с тактикой, огневой и инженерной
подготовкой, военная топография вооружает командиров и солдат необходимыми
топографическими знаниями и навыками, умелое применение которых способствует
повышению боевой активности войск и достижению успехов в бою.
Многие вопросы военной
топографии, например, ориентирование на местности при вхождении войск,
производство полевых измерений при разведке, подготовка исходных данных для
ведения огня и т.п., органически входят в задачи тактической, огневой и
специальной подготовке войск, что находит соответствующее отражение в
войсковых уставах и направлениях.
Таким образом,
топографическая подготовка командиров и солдат должна осуществляться не только
на занятиях по этому предмету, но закрепляться и непрерывно совершенствоваться
в процессе подготовки по другим дисциплинам, особенно на полевых занятиях и
войсковых учениях.
Боевые действия могут
развертываться на любой местности, в любое время года и в любую погоду. Общие
указания по действиям войск в различных условиях местности содержаться в
уставах и наставлениях. Однако уставные документы не могут подробно
характеризовать разновидности и свойства местности, которые командиры обязаны
учитывать при ведении боя.

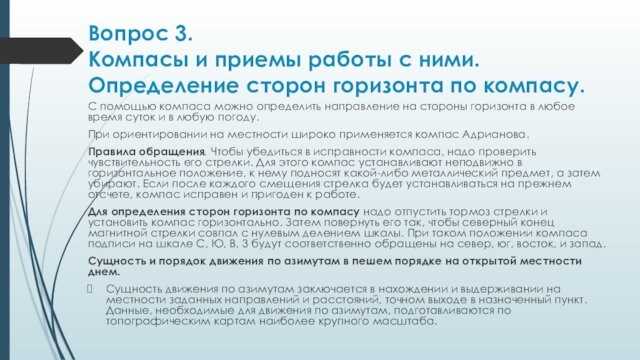

Слайд 25 Вопрос 3. Компасы и приемы работы с ними.
Определение сторон горизонта по компасу.
С помощью компаса можно определить
направление на стороны горизонта в любое время суток и в
любую погоду.При ориентировании на местности широко применяется компас Адрианова.Правила обращения. Чтобы убедиться в исправности компаса, надо проверить чувствительность его стрелки. Для этого компас устанавливают неподвижно в горизонтальное положение, к нему подносят какой-либо металлический предмет, а затем убирают. Если после каждого смещения стрелка будет устанавливаться на прежнем отсчете, компас исправен и пригоден к работе.Для определения сторон горизонта по компасу надо отпустить тормоз стрелки и установить компас горизонтально. Затем повернуть его так, чтобы северный конец магнитной стрелки совпал с нулевым делением шкалы. При таком положении компаса подписи на шкале С, Ю, В, 3 будут соответственно обращены на север, юг, восток, и запад.Сущность и порядок движения по азимутам в пешем порядке на открытой местности днем.Сущность движения по азимутам заключается в нахождении и выдерживании на местности заданных направлений и расстояний, точном выходе в назначенный пункт.
Данные, необходимые для движения по азимутам, подготавливаются по топографическим картам наиболее крупного масштаба.
Слайд 74. Изучение местности по карте Изучение местности по карте является
удобным и распространенным способом ознакомления с местностью. По карте можно
проводить измерение расстояний, площадей, широких рек, определять крутизну скатов, взаимное превышение точек местности и т
д.Топографическая карта дает возможность заблаговременно и быстро изучать местность независимо от состояния погоды, времени суток размеров участка и его удаления, что особенно важно при решении служебных задач и в боевой обстановке. Нередко карта является почти единственным средством изучения местности, особенно, если она просматривается лишь на незначительное расстояние, а необходимо знать характер местности в районе вероятного местонахождения преступников.Наряду с достоинствами карты, как средства изучения местности следует учитывать непрерывное старение карты, т.к
местность изменяется по внешнему виду: появляются новые населенные пункты, водохранилища, изменяются конфигурации лесных массивов; карта не отражает сезонных изменений местности. Например, карта не может отражать также данные о местности, как проходимость дороги болот зимой или в распутицу и т. д.
Слайд 6 В органах внутренних дел под понятием «местность» подразумевается
населенные пункты, дорожная сеть, гидрография, растительный покров и грунт), на
котором предстоит выполнять оперативно-служебную или боевую задачу, успешное решение которой во многом зависит от хорошего знания этого участка как одного из элементов оперативной обстановки.Топографические элементы в различных сочетаниях и в комплексе с климатом образуют большое разнообразие типов местности. Каждый тип местности имеет присущие ему особенности, которые оказывают положительное влияние на различные стороны проведения специальных операций подразделениями МВД России. Поэтому местность рассматривается как один из важнейших элементов оперативной обстановки.
Слайд 4Защитные свойства местности Защитные свойства местности определяются главным образом характером
рельефа и растительного покрова. Если ядерный взрыв происходит на местности с большим количеством возвышенностей и углублений, то наиболее опасными будут скаты возвышенностей, обращенные к эпицентру взрыва, а наиболее безопасными — обращенные в противоположную от эпицентра взрыва сторону. При этом сила давления, вызванного ударной волной, будет возрастать в зависимости от крутизны ската. При крутизне ската, обращенного к эпицентру, 45° давление увеличивается в 2,5 раза по сравнению с давлением на горизонтальной поверхности. Обратные крутые скаты возвышенностей практически полностью защищают от радиации и светового излучения.
Слайд 3Часть земной поверхности со всеми расположенными на ней предметами называются
местностью. Рельеф местности это совокупность всех неровностей и складок
земной поверхности. Местные предметы это все что находится на земной поверхности, не зависимо от того, создано оно руками человека ( дороги, строения мосты и т п.) или природой (леса, болота, реки и т п.).Местность оказывает значительное влияние на боевую деятельность войск: она может затруднять выполнение боевой задачи или, облегчать.
Цель изучения местности определить качественные характеристики местных предметов, форм и деталей рельефа в границах действий подразделения или по предстоящему маршруту движения. В результате изучения местности делается оценка условий проходимости, маскировки и наблюдения, ориентирования, ведения огня, а также определяются защитные свойства местности.

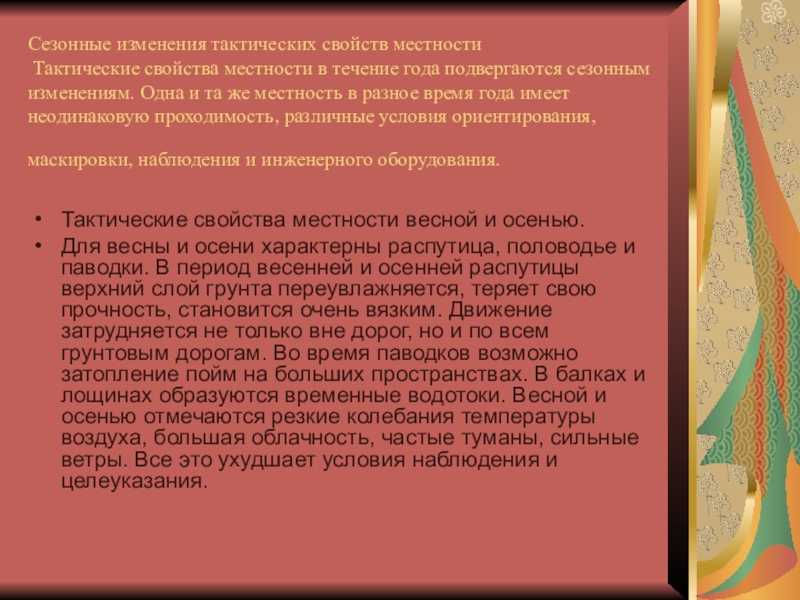

Слайд 9Сезонные изменения тактических свойств местности Тактические свойства местности в течение
года подвергаются сезонным изменениям. Одна и та же местность в
разное время года имеет неодинаковую проходимость, различные условия ориентирования, маскировки, наблюдения и инженерного оборудования.
Тактические свойства местности весной и осенью. Для весны и осени характерны распутица, половодье и паводки. В период весенней и осенней распутицы верхний слой грунта переувлажняется, теряет свою прочность, становится очень вязким. Движение затрудняется не только вне дорог, но и по всем грунтовым дорогам. Во время паводков возможно затопление пойм на больших пространствах. В балках и лощинах образуются временные водотоки. Весной и осенью отмечаются резкие колебания температуры воздуха, большая облачность, частые туманы, сильные ветры. Все это ухудшает условия наблюдения и целеуказания.
Тактическая классификация разновидностей местности.
В
тактическом отношении местность обычно подразделяется:
a) По степени
пересеченности и изрезанности ее реками, каналами, озерами, балками, и тому
подобными препятствиями, ограничивающими свободу передвижения и маневра войск –
на пересеченную (сильно-, средне-,слабопересеченную)и непересеченную.
b) По степени
ее закрытости возвышениями рельефа и местными предметами (лесами, рощами,
населенными пунктами), затрудняющими просматривание местности, образующими
маски от наблюдения и укрытия от поражающих средств противника – на открытую,
полузакрытую и закрытую.
Типичными примерами
сильнопересеченной местности являются горные и высокогорные районы, районы
сильно развитого овражно-балочного рельефа, характерного для некоторых степных
и лесостепных областей, а также озерно-речные районы.
Силнопересеченная
местность отмечается густой сетью труднопреодолимых препятствий, значительно
ограничивающих её доступность не только для боевых и транспортных машин, но и
для подразделений, передвигающихся в пешем порядке. Наличие таких препятствий
требует выполнения значительных работ по инженерному оборудованию местности и
применению специальных средств, облегчающих их преодоление. Такая местность
усиливает оборону и значительно затрудняет наступление.
Пересеченная местность,
изобилующая резко выраженными складками рельефа, является наиболее выгодной в
отношении защиты от ядерного и других видов оружия. Она облегчает маскировку и
затрудняет наблюдение, особенно наземное. Чем больше складок рельефа, чем они
глубже и резче выражены, тем в большей степени местность обладает указанными
выше свойствами, особенно при наличии лесного покрова.
Среднепересеченная
местность в отличииот сильнопересеченной
имеет также сплошную, но более редкую сеть препятствий, большинство из которых
без особых трудностей может преодолеваться на гусеничном ходу.
Местность с
незначительными или редко встречающимися препятствиями, большинство из которых
сравнительно легко преодолевается как гусеничными, так и колесными машинами,
относится к слабопересеченной.
Местность всех этих
видов можетбыть в различной
степени открытой и закрытой.
К открытой относится
более или менее ровная безлесная местность, лишенная значительных естественных
масок и укрытий. По сравнению с другими типами она имеет наименее благоприятные
по своим маскировочным и защитным свойствам. На такой местности затрудняются
организации противоядерной защиты, противотанковой и противовоздушной обороны,
скрытное передвижение войск, размещение и маскировка элементов боевых порядков.
Вместе с тем открытая местность, обеспечивая хороший кругозор и обстрел,
способствует повышению эффективности огня стрелкового оружия и
артиллеристского огня. При соответствующем грунте она почти повсеместно
доступна для всех видов транспортных и боевик машин, тем не менее наступать
или располагаться для обороны на открытой равнине не выгодно, особенно если
противник находится в более благоприятных условиях местности
На такой местности
для передвижения и действия войск особенно важно использовать ночное время и
условия плохой видимости
К закрытой местности
относятся главным образом лесные районы хорошо укрывающие войска и боевую
технику не только от наземного, но и от воздушного наблюдения, а также горные
районы и районы с густой сетью населенных пунктов. На такой местности
облегчаются скрытое передвижение и маневрирование войск, организация
противотанковой и противовоздушной обороны, но зато сильно затрудняются
ориентирование, целеуказание, ведение всех видов огня и взаимодействие войск.
К полузакрытой относится
местность, на которой закрытые пространства составляют около половины всей площади.
