Сущность прямой геодезической засечки

4.2 Сущность теодолитной съемки

_______
Теодолитная съемка выполняется с помощью теодолита и рулетки (или дальномера соотвествующей точности). В результате теодолитной съемки получают контурный план местности.

_______
Съемку контуров выполняют на основе съемочных теодолитных ходов, которые прокладываются в виде:а) замкнутых ходов,б) разомкнутых ходов,в) диагональных ходов.

_______
Теодолитная съемка складывается из следующих видов работ:
• прокладка теодолитных ходов и привязка их к пунктам геодезической сети,
• съемка ситуации,
• обработка результатов полевых измерений,
• построение плана.

_______
Длины сторон теодолитных ходов должны быть не более 350 м и не менее 20 м.

Виды геодезических засечек

В зависимости от вида измеряемых параметров выделяют линейные, угловые и линейно-угловые геодезические засечки. Линейные и линейно-угловые засечки различаются на полярные и биполярные по числу используемых опорных пунктов на прямые и обратные. Угловые засечки различают в зависимости от расположения вершин измеряемых углов на прямые, обратные и комбинированные.

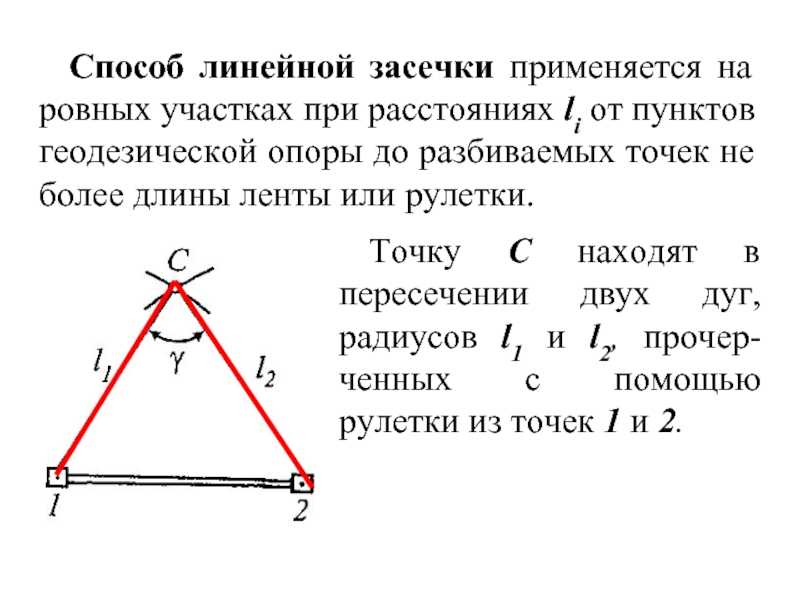

Линейная засечка

При определении пространственного положения какой-либо точки методом прямой линейной геодезической засечки требуется провести измерение длин трёх отрезков, соединяющих эту точку с ориентирами, координаты которых известны. Если это удаётся сделать, то для нахождения искомых координат достаточно решить систему из трёх уравнений, каждое из которых выражает длину измеренного отрезка через координаты точек.

Прямые линейные засечки выполняют не менее чем с трех точек с известными координатами. Обратные линейные засечки выполняют не менее чем по четырем..

Если же известно, что на область допустимых значений в задаче наложены некоторые дополнительные ограничения, например — известно, что искомая точка расположена на плоскости или на поверхности референц-эллипсоида, то оказывается достаточно знать положение всего двух ориентиров и провести замеры всего только двух длин отрезков от них до искомой точки.

Угловая засечка

Нахождение пространственного положения точки методами угловой геодезической засечки может быть сведено к определению направляющих косинусов направлений на искомую точку от известных ориентиров и расстояний до них.

Как правило, выделяют два основных вида угловой геодезической засечки — прямую и обратную. Прямая является строго биполярной, а обратная полярной.

При прямой угловой геодезической засечке проводится измерение двух углов от двух известных ориентиров на цель, затем зная расстояние между ориентирами и их расположение проводится расчёт положения цели. Основное требование — угол у при определяемой точке должен лежать в пределах 30-150°. Примычные углы измеряют с точностью до 1′.

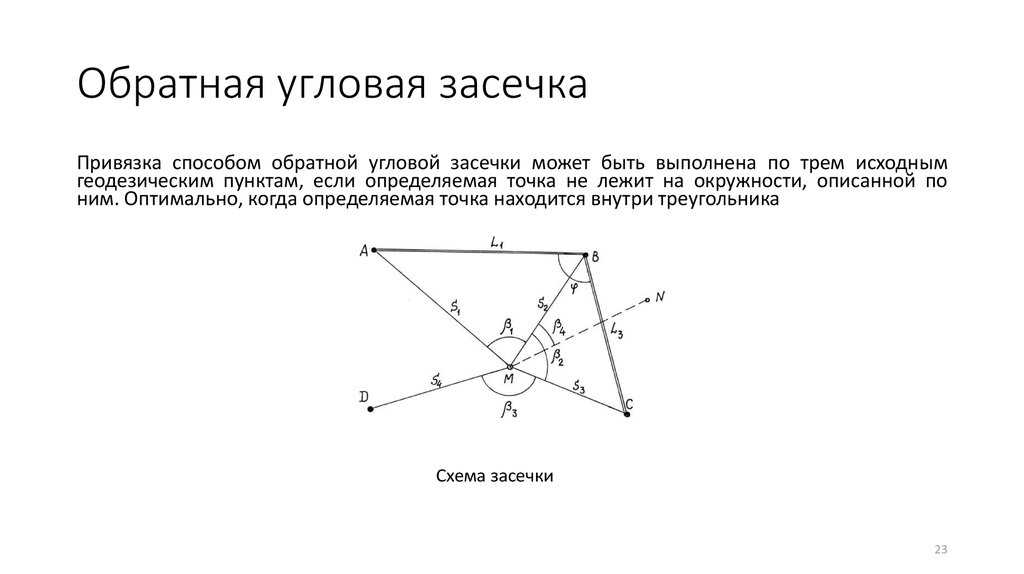

При обратной угловой геодезической засечке из определяемой точки делается замер двух углов между тремя известными ориентирами, затем вычисление искомых координат осуществляется используя тригонометрические соотношения между измеренными углами и известными расстояниями (см. также задача Потенота).

Полярная и Биполярная

В полярной системе координатами являются расстояние S (\displaystyle{ \vec r }) и полярный угол \displaystyle{ \varphi }. В биполярной системе координатами являются углы \displaystyle{ \varphi_1 } и \displaystyle{ \varphi_2 } относительно двух заданных или расстояние \displaystyle{ S_1 } и \displaystyle{ S_2 } (радиус-векторы \displaystyle{ \vec r_1 } и \displaystyle{ \vec r_2 }). Наиболее быстро положение точки определяется в полярной системе координат, а наиболее точно в биполярной

Простая и Многократная

Многократные засечки представляют собой либо совокупность однократных (простых) засечек, либо содержат избыточные измерения, что в обоих случаях предусматривает уравнительные вычисления. Простые засечки содержат только необходимые измерения (минимальный набор)

Комбинированная засечка

Если работа по определению координат проводились на определяемой точке и на одном из исходных пунктов, то такой способ называется комбинированной засечкой. Проведение комбинированной засечки может быть осуществлено как по измеренным углам, так по измеренным расстояниям и по измеренным расстояниям вместе с углами.

Обратная фотограмметрическая (пространственная) засечка

Сущность обратной (пространственной) засечки состоит из решения уравнения четвертой степени и определения шести элементов (!). Для решения которой необходимо не мене трех опорных точек. Применяется при различных топографических задачах (Нахождение пространственных координат точки объекта), при определении траектории полета и колебании воздушных судов и ракет. Строгое решение обратной пространственной засечки является довольно сложным и недостаточно эффективным для практического использования. Международным обществом фотограмметрии и дистанционного зондирования (МОФДЗ) рекомендован и развивается подход, при использовании системы углов Эйлера, а так же во избежании конфликта в области терминологии.

Применение засечки в геодезии

Засечка является важным инструментом в геодезии и широко используется для измерения и установления географических координат точек на земной поверхности. Ниже приведены основные области применения засечки в геодезии:

1. Создание карт и картография: засечка применяется для определения координат географических объектов, их формы и размеров. Это позволяет создавать точные и актуальные карты, которые широко используются в различных отраслях, таких как геология, горное дело, сельское хозяйство и прочие.
2. Строительство и планирование: засечка используется для определения координат строительных объектов, обозначения границ земельных участков, планирования городской застройки и размещения инфраструктуры.
3. Геодезические изыскания: засечка применяется для проведения геодезических изысканий, включающих определение местоположения и высоты точек на земле. Эти данные необходимы для проектирования и строительства дорог, мостов, туннелей, линий электропередачи и другой инженерной инфраструктуры.
4. Геодезический мониторинг: засечка используется для проведения геодезического мониторинга объектов, таких как здания, мосты, поверхности земли и другие. Это позволяет отслеживать изменения и деформации объектов со временем и принимать соответствующие меры для их безопасности.

Применение засечки в геодезии позволяет получать точные координатные данные, которые необходимы для различных исследований, планирования и строительства. Современные технологии позволяют автоматизировать процесс засечки и обрабатывать полученные данные с использованием специализированного программного обеспечения.

Как производится определение прямой геодезической засечки?

Основными компонентами процесса определения прямой геодезической засечки являются:

1. Базовая точка: начальная точка, для которой известны географические координаты.
2. Измерение расстояния: с использованием специальных инструментов, таких как измерительные ленты или электронные дальномеры, измеряется расстояние от базовой точки до целевой точки.
3. Измерение направления: с помощью геодезического компаса или другого инструмента измеряется азимут (угол относительно севера) между базовой точкой и целевой точкой.
4. Вычисление координат: используя измеренные значения расстояния и направления, а также известные координаты базовой точки, вычисляются географические координаты целевой точки с использованием тригонометрических формул и геодезических алгоритмов.

Процесс определения прямой геодезической засечки требует высокой точности и аккуратности при измерении и вычислениях. Большинство современных геодезических инструментов обеспечивают высокую точность и автоматизированные вычисления, что значительно упрощает выполнение этого процесса.

Определение прямой геодезической засечки широко используется в различных областях, таких как создание карт, геодезическая съемка местности, определение координат объектов, а также в навигации и позиционировании.

Применение прямой геодезической засечки в различных отраслях

Один из основных способов применения прямой геодезической засечки — измерение расстояний и углов в инженерных и строительных работах. Этот метод позволяет точно определить координаты углов и длину сторон участка, используя прямую геодезическую засечку и дополнительное оборудование, такое как теодолиты и тахеометры.

Прямая геодезическая засечка также широко используется в навигации и картографии. Он позволяет создавать детальные карты и путеводители, определять местоположение объектов и визуализировать данные в географическом контексте

Это особенно важно для навигационных систем, где точность и надежность определения местоположения являются критическими факторами

Прямая геодезическая засечка также находит применение в геоинформационных системах (ГИС). Эти системы используют географические данные для анализа и принятия решений в различных отраслях, таких как городское планирование, экология, сельское хозяйство и транспорт. Применение прямой геодезической засечки в ГИС позволяет точно определять местоположение объектов на карте и проводить анализ пространственных отношений.

В космической индустрии прямая геодезическая засечка используется для определения орбитальной позиции и траекторий спутников и ракет. Это позволяет точно прогнозировать и вычислять местоположение космических объектов, а также обеспечивать навигационную информацию для запуска и управления космическими миссиями.

Кроме того, прямая геодезическая засечка применяется в геофизике, археологии, геологии и других науках, где точное определение координат объектов является основой для проведения исследований и анализа данных.

В итоге, прямая геодезическая засечка имеет широкое применение в различных отраслях, предоставляя надежные и точные данные о положении объектов на земле. Ее использование способствует повышению эффективности производственных процессов, улучшению качества и безопасности работ, а также развитию научных исследований и инноваций.

Однократная и многократная засечка

Если для определения координат берется только один исходный пункт, то такая засечка будет называться однократной, а если более трех – многократной.

В основе обратной однократной угловой засечки лежит так называемая задача Потенота, которая была названа в честь французского математика Лорана Потенота, удачно решившего ее еще в 1692 году. Ученый предложил по известным значениям трех близлежащих точек вычислять координаты искомой.

На сегодняшний день существует уже более ста вариаций ее решения, которые были предложены многими именитыми учеными, но в геодезической практике наибольшую популярность получили формулы Жана Деламбра, Кнейссля и Гаусса.

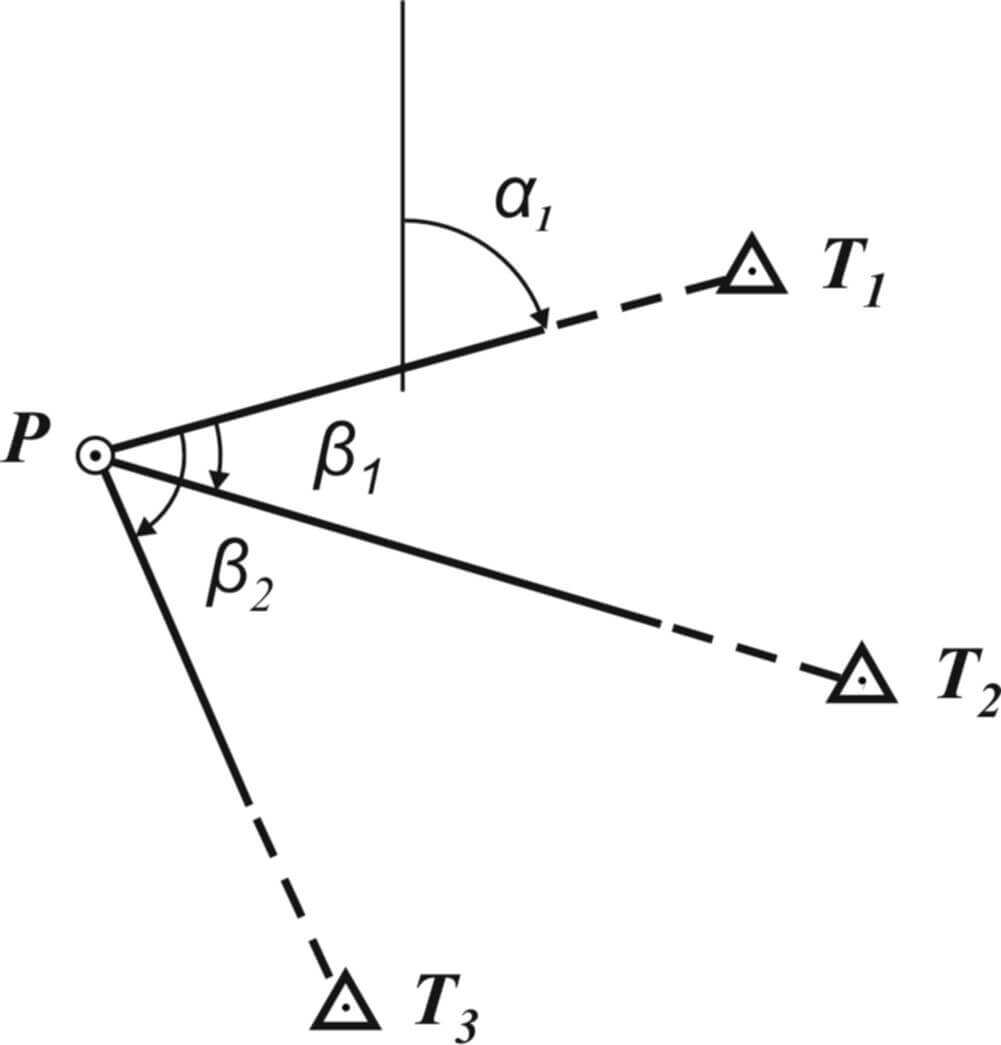

Рисунок 1. Обратная многократная засечка

Если же искомая точка попадает в пределы окружности, проходящей через эти точки, она становится неопределяемой. Этот ключевой недостаток в задаче Потенота, именуемый опасным кругом, приводит к необходимости определения дополнительной точки.

Обратная многократная угловая засечка как раз и подразумевает определение местоположения пункта через измерения на этом самом пункте углов или направлений как минимум на четыре твердых пункта, чьи координаты установлены. Этот метод более трудоемкий, но гарантирует надежный контроль результатов измерений. При обработке данных используют метод Гаусса-Ньютона, который в геодезии также называют параметрическим.

Методика в работе

Для выполнения обратной геодезической засечки необходимо следовать определенной методике, которая обеспечит точность и надежность результатов. Ниже приведены основные этапы работы:

1. Выбор и подготовка измерительных инструментов: для обратной геодезической засечки требуются высокоточные приборы, такие как теодолиты, электронные тахеометры или глобальные навигационные спутниковые системы (ГНСС). Необходимо удостовериться в исправности и калибровке инструментов перед началом работы.
2. Определение исходных координат: перед началом засечки необходимо точно определить координаты начальной точки (пункта А). Это позволит правильно настроить инструменты и установить правильную систему координат.
3. Установка инструмента на пункте А: с помощью теодолита или другого инструмента устанавливают его на начальной (известной) точке А. Инструмент должен быть правильно нивелирован и откалиброван.
4. Начало засечки: после установки инструмента на пункте А, следует измерить углы и расстояния от начальной точки до других точек (пунктов). Результаты измерений записываются для дальнейших вычислений.
5. Вычисление координат неизвестных точек: с использованием геодезических вычислений и результатов измерений определяются координаты неизвестных точек (пунктов). Для этого применяются геодезические алгоритмы и формулы.
6. Проверка результатов: после вычисления координат неизвестных точек следует проверить их на соответствие ожидаемым результатам и сравнить с другими источниками информации.
7. Документирование и анализ результатов: полученные результаты и все исходные данные необходимо документировать для последующего анализа и использования. Это поможет сохранить информацию о работе и оценить ее качество.

Соблюдение этой методики позволит получить точные и достоверные результаты обратной геодезической засечки, которые можно использовать для различных целей, таких как картография, инженерные и строительные работы, планирование территорий и т.д.

Сферы применения

Обратная угловая засечка нашла широкое применение в строительстве высотных зданий и сооружений, вроде опорных конструкций для мостов и дымовых труб. Кроем того, она позволяет быстро построить строительную сетку или определить местоположение точки в пространстве. В геодезии ее нередко используют в трилатерации и триангуляции.

Нельзя также не упомянуть ее огромного практического значения в навигации и военном деле. В частности, засечка по обратным дирекционным углам используется для топографогеодезической подготовки командно-наблюдательного пункта и позиции ведения огня.

Съемка ситуации

_______
Съемка ситуации заключается в привязке контуров и предметов местности к сторонам и вершинам теодолитного хода.

_______
Съемка ситуации может быть выполнена различными способами.

6.1. Способ прямоугольных координат (способ перпендикуляров)

_______
Ближайшая к контуру сторона хода принимается за ось абсцисс, точка А – за начало координат. Положение каждой точки определяется прямоугольными координатами X и Y. Перпендикуляры на местности строятся с помощью двузеркального эккера.

_______
Абсциссы отмеряют обычно с помощью мерной ленты, а ординаты – с помощью рулетки. Способ перпендикуляров применяется в основном при съемке вытянутых в длину контуров.

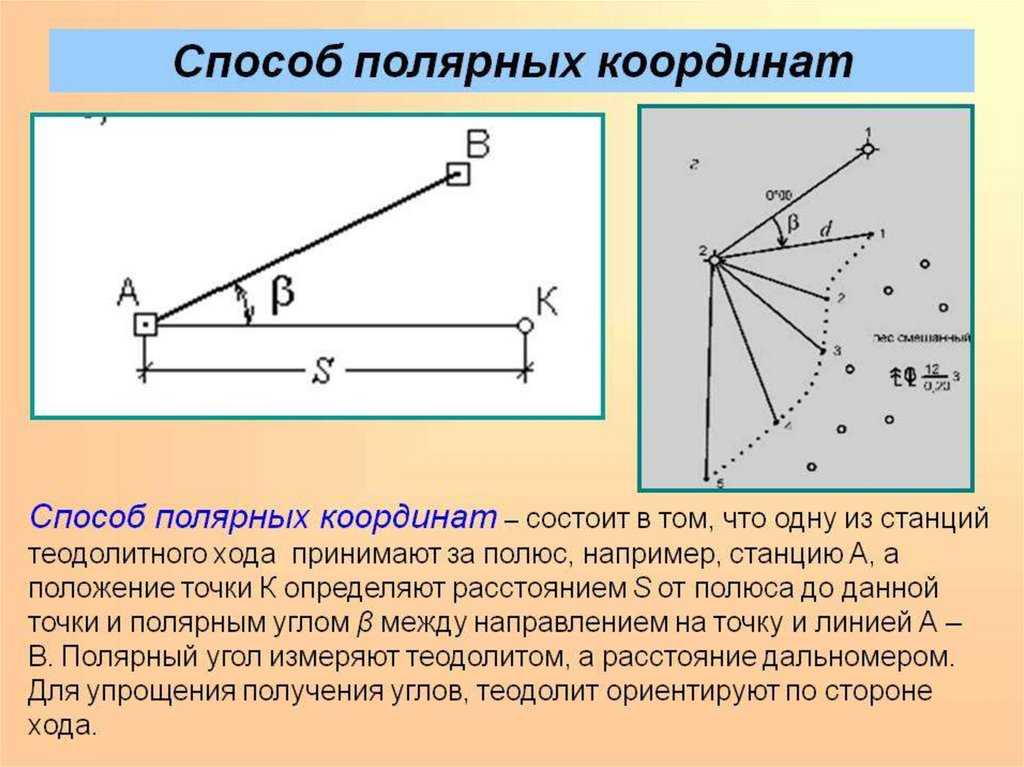

6.2. Способ полярных координат (полярный способ)

_______
В этом случае ближайшая к контуру сторона теодолитного хода принимается за полярную ось, начало линии – за полюс. Положение точек 1, 2, 3 определяется полярными углами ß₁, ß₂, ß₃; радиус – векторами d₁, d₂, d₃.

_______
Полярные углы измеряются с помощью теодолита одним полуприемом, причем лимб ориентируется по сторонам хода, стороны измеряются с помощью нитяного дальномера. При съемке особо важных контуров – с помощью ленты.

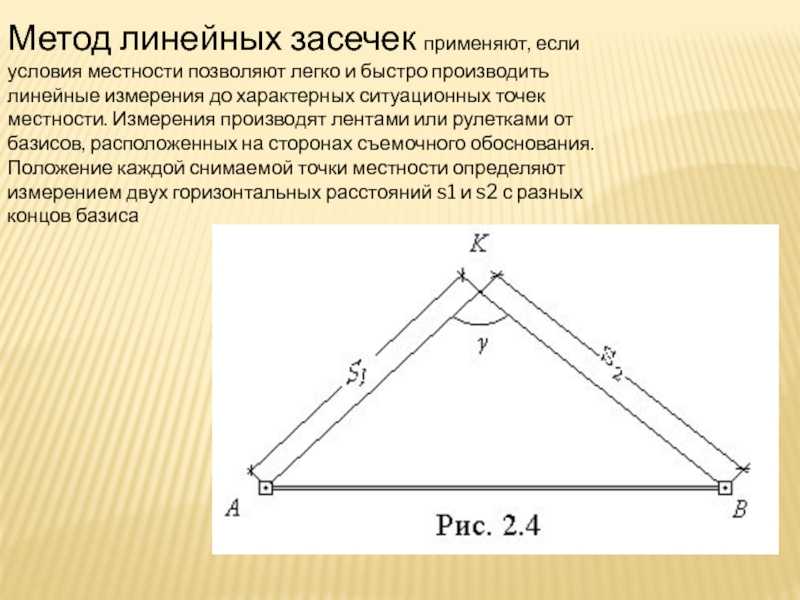

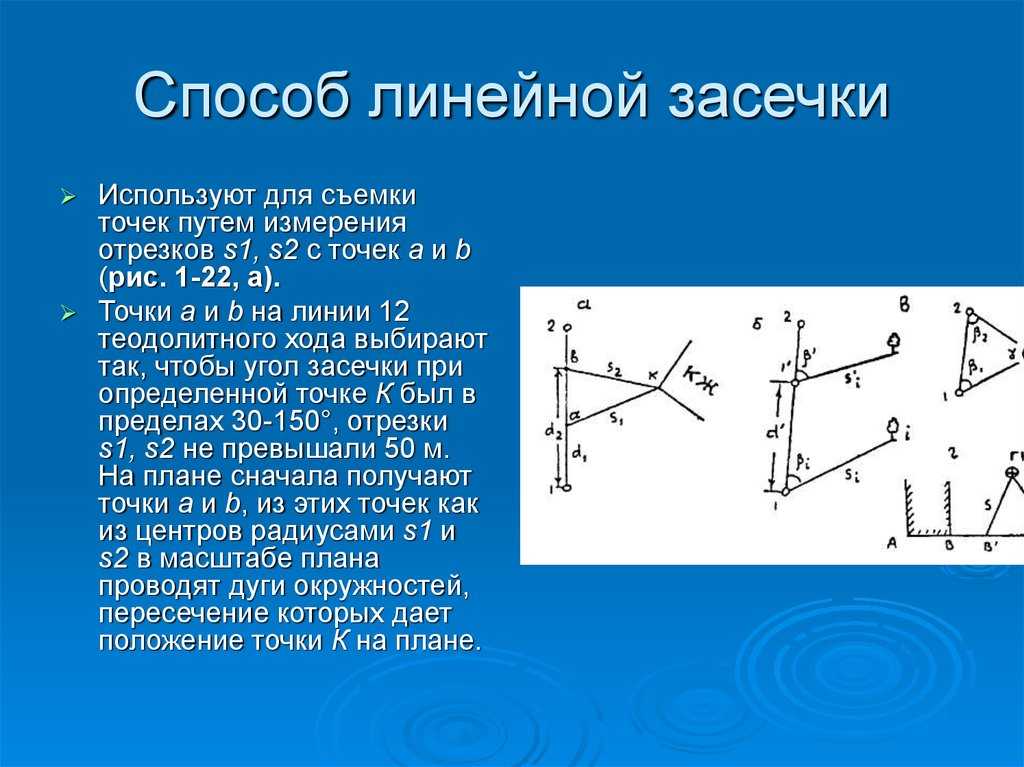

6.3. Способ линейных засечек

_______

Треугольники стараются делать близкими к равносторонним. Линейная засечка применяется часто при съемке строений. В этом случае расстояния измеряются лентой или рулеткой.

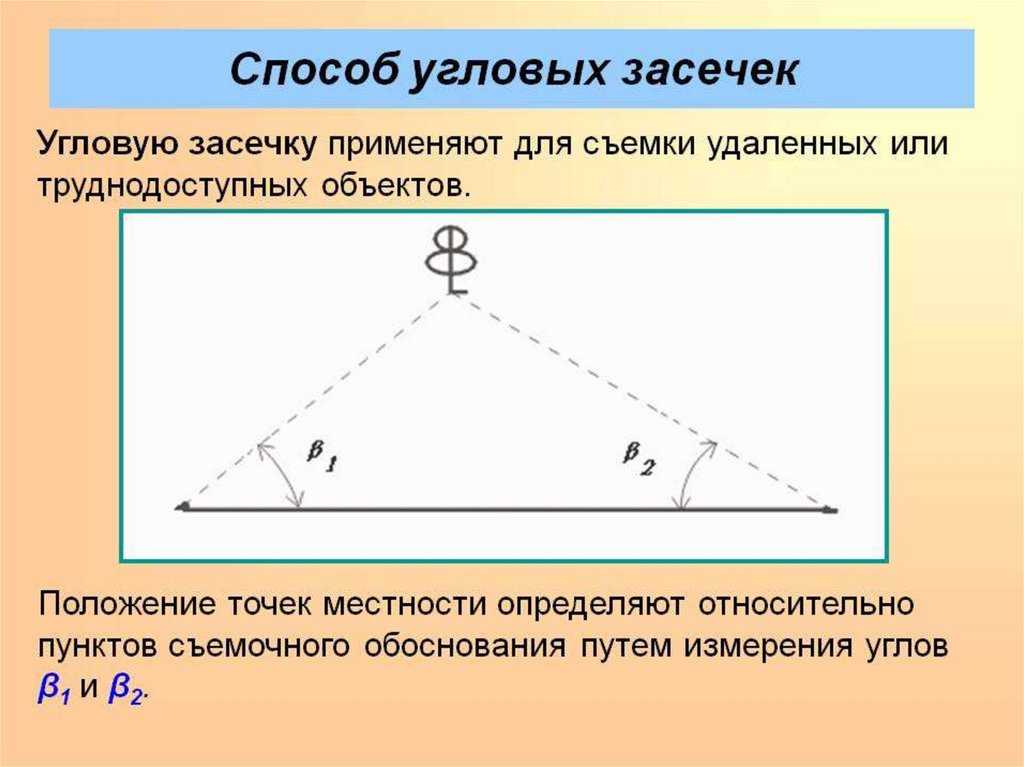

6.4. Способ угловых засечек

_______
Способ угловых засечек применяется в тех случаях, когда определить положение точки при помощи линейных измерений не удается.

6.5. Способ створов

_______
Положение точки Р определяется расстоянием 2-Р вдоль линии 2-Е. Положение створной линии определяется расстоянием 4-Е.

_______
При съемке ситуации составляется абрис.

_______
Абрис – это схематический чертеж, составленный в произвольном масштабе.

_______
На абрисе зарисовывается снимаемая ситуация и записываются результаты выполняемых при съемке угловых и линейных измерений. Абрис составляется отдельно на каждую сторону теодолитного хода. На основе абриса производится нанесение контуров местности на план.

Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку «Показать результат»;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;

Виды засечек

В зависимости от местности и способов построения сетей сгущения в геодезии существует два основных вида привязки к опорным пунктам:

1. Непосредственная. Подразумевает привязку теодолитного или полигонометрического хода к триангуляционным пунктам высшего класса с возможностью выполнить измерения примычных углов. Используется в тех случаях, когда на опорных точках можно выполнить те же измерения, что и на соседних.
2. Косвенная. Проводится только при отсутствии возможности провести непосредственные измерения примычных длин и углов. К этому виду привязки и относится засечка.

По способу же построения геодезическая засечка бывает:

• линейной (полярные и биполярные по числу пунктов);
• угловой (прямая и обратная);
• комбинированной (положение точки определяют по известным углам и линейным расстояниям).

В геодезии чаще всего прибегают к комбинированию прямой и обратной засечек. Кроме того, чтобы полученные результаты были наиболее достоверными, измеряют больше величин, чем нужно, а само местоположение искомых пунктов получают посредством уравнивания.

Практика измерений

Обычно при выполнении на местности геодезических работ широко используют различные комбинации прямых и обратных геодезических засечек, при этом для надёжности замеру подвергается большее количество величин, чем это необходимо, а положение искомых точек определяется из соответствующих уравнительных вычислений.

При проведении всех видов засечек для топографической привязки в артиллерийских задачах требуется, чтобы углы при искомых точках должны быть не менее 30° (500 тысячных) и не более 150° (2500 тысячных). В зависимости от расстояний углы при точке, координаты которой оцениваются, должны быть не менее 6—15°, а в случае использования звуковой разведки — не менее 30°.

В системе биполярных координат положение точки определяется с двух и более установок инструмента.

Методы создания геодезических сетей

_______
Плановые геодезические сети создаются методами триангуляции, полигонометрии и трилатерации. При построении геодезической сети методом триангуляции на местности закрепляется ряд точек, которые в своей совокупности образуют систему треугольников. В треугольниках измеряются все углы и некоторые стороны, которые называются базисными. По длине базисной стороны и измеренным углам, вычисляют длины всех сторон, а затем координаты всех пунктов сети.

_______

Метод полигонометрии заключается в построении на местности системы ломанных линий, называемых полигонометрическими ходами. Эти ходы прокладывают обычно между пунктами триангуляции. В полигонометрических ходах измеряются все углы поворота и длины всех сторон.

_______

При построении сети методом трилатерации на местности также строится сеть треугольников, в которых при помощи высокоточных дальномеров измеряются все стороны.

_______
Сети сгущения строят для дальнейшего увеличения плотности (числа пунктов, приходящихся на единицу площади) государственных сетей. Плановые сети сгущения подразделяют на 1-й.и 2-й разряды.

_______
Съемочные сети — это тоже сети сгущения, но с еще большей плотностью. С точек съемочных сетей производят непосредственно съемку предметов местности и рельефа для составления карт и планов различных масштабов.

_______
Специальные геодезические сети создают для геодезического обеспечения строительства сооружений. Плотность пунктов, схема построения и точность этих сетей зависят от специфических особенностей строительства.

_______
Государственные высотные геодезические сети создают для
распространения по всей территории страны единой системы высот. За начало высот в Российской Федерации и некоторых других странах принят средний уровень Балтийского моря, определение которого проводилось в период с 1825 до 1840 г. Этот уровень отмечен горизонтальной чертой на медной металлической пластине, укрепленной в устое моста через обводной канал в Кронштадте.

_______
Между пунктами государственных высотных геодезических сетей высокой точности (1-го класса) размещают пункты высотных сетей низших классов (2-го, 3-го и т.д.). Несколько пересекающихся ходов называют сетями. Как правило, сети создают из ходов, прокладываемых между тремя или более точек. В целом точки (реперы) высотных сетей, называемых нивелирными, достаточно равномерно распределены на территории страны.

_______
На незастроенной территории расстояния между реперами составляют 5…7 км, в го-
родах сеть реперов в 10 раз плотнее

_______
Для решения ограниченного круга вопросов при изысканиях, строительстве и эксплуатации зданий и сооружений создают высотную сеть технического класса.

_______
Как правило, сети образуют полигоны с узловыми точками (общими точками пересечения двух или более ходов одного и того же класса). Каждый нивелирный ход опирается обоими концами на реперы ходов более высокого класса или узловые точки.

Специфические методы геодезической засечки

В дополнение к общим методам геодезической засечки, существуют несколько специфических методов, которые могут быть применены в определенных ситуациях. Эти методы позволяют увеличить точность и эффективность процесса геодезической засечки.

Точечная геодезическая засечка — метод, при котором определяется только одна точка на прямой геодезической линии. Этот метод может быть полезен, когда нужно установить контрольные точки на относительно коротких расстояниях друг от друга. Он особенно эффективен в горных районах или на местностях с плохой видимостью.

Полигональная геодезическая засечка — метод, при котором на прямой геодезической линии устанавливаются несколько контрольных точек. Этот метод позволяет создать замкнутую систему контролирующих точек, что повышает точность измерений и обеспечивает возможность проверки погрешностей.

Дифференциальная геодезическая засечка — метод, при котором измерения производятся с использованием приемников GPS или других навигационных систем. Этот метод позволяет получить более точные результаты, так как использует современное оборудование и технологии. Однако, для его применения требуется наличие специальной техники и обученного персонала.

Строительная геодезическая засечка — метод, при котором измерения проводятся на строительной площадке перед началом строительных работ. Этот метод позволяет определить расположение будущих строений относительно геодезической оси и контролировать их соответствие требуемому проекту.

Каждый из этих специфических методов имеет свои преимущества и ограничения, и выбор метода зависит от конкретной задачи и условий проведения геодезической засечки.

Примечания

1. ↑ [bse.sci-lib.com/article044164.html Засечка геодезическая] // Большая советская энциклопедия / А. М. Прохоров. — 3-е издание. — Москва: Большая советская энциклопедия, 1972. — Т. 09. — С. 380. — 624 с.
2. ↑ Засечка геодезическая // Горная энциклопедия / Гл. ред. Е. А. Козловский. — Москва: Советская энциклопедия, 1986. — Т. 2. — С. 359. — 575 с.
3. Засечка // Военный энциклопедический словарь. — Москва: Военное издательство Министерства обороны Союза ССР, 1986. — С. 380. — 863 с. — 150 000 экз.
4. ↑ Засечки // Словарь ракетных и артиллерийских терминов / Ред. В. М. Михалкин. — Москва: Военное издательство, 1988. — С. 84.
5. ↑ Засечка // Военная энциклопедия / П. С. Грачёв. — Москва: Военное издательство, 1995. — Т. 3. — С. 245—246. — ISBN 5-203-00748-9.
6. В.Д. Большаков, Е.Б. Клюшин, И.Ю. Васютинский Под Редакцией В.П. Савинных и В.Р. Ященко. // Геодезия изыскания и проектирование инженерных сооружений. — Москва: «Недра», 1991. — С. 78. — 237 с.
7. В.Д. Большаков, Е.Б. Клюшин, И.Ю. Васютинский Под Редакцией В.П. Савинных и В.Р. Ященко. // Геодезия изыскания и проектирование инженерных сооружений. — Москва: «Недра», 1991. — С. 79. — 237 с.
8. ГУГК руководство по топографическим съёмкам в масштабах 1:5000 1:2000 1:1000 и 1:500 наземные съёмки. ГЛАВА 6 Горизонтальная съемка // Геодезия топографические съемки. — Москва: «Недра», 1977. — С. 88. — 135 с. — 70 000 экз.
9. ↑ ГУГК руководство по топографическим съёмкам в масштабах 1:5000 1:2000 1:1000 и 1:500 наземные съёмки. ГЛАВА 4 Мензульная съемка // Геодезия топографические съемки. — Москва: «Недра», 1977. — С. 62. — 135 с. — 70 000 экз.
10. ГОСТ 22268-76 Геодезия. Термины и определения п.81, 82
11. Г. А. Шеховцов. монография // ЕДИНЫЙ АЛГОРИТМ УРАВНИВАНИЯ, ОЦЕНКИ ТОЧНОСТИ И ОПТИМИЗАЦИИ ГЕОДЕЗИЧЕСКИХ ЗАСЕЧЕК. — Нижний Новгород: ННГАСУ, 2017. — С. 3. — 124 с. — 500 экз.
12. ГОСТ 22268-76 Геодезия. Термины и определения п.83
13. Инженерный вестник Дона, No4 (2018), В. И. Куштин, Н. Ф. Добрынин, Т. М. Пимшина
14. Современные проблемы дистанционного зондирования Земли из космоса. 2019. Т. 16. No 6. С. 283—289, В. М. Безменов, К. И. Сафин
15. РД БГЕИ 03-89: Приборы фотограмметрические. Термины и определения

Применение прямой геодезической засечки в различных отраслях

Прямая геодезическая засечка, благодаря своей точности и надежности, нашла применение в различных отраслях, где требуется определение координат и измерение расстояний. Ниже представлены основные отрасли, в которых используется прямая геодезическая засечка:

Отрасль	Применение
Строительство	Прямая геодезическая засечка применяется для определения и контроля геометрических параметров объектов строительства, таких как здания, мосты, дороги и т.д. Точные измерения позволяют обеспечить правильное размещение и расположение объектов, а также контролировать их планировку и расположение относительно существующих точек в пространстве.
Геология и геофизика	В геологии и геофизике, прямая геодезическая засечка используется для определения координат и измерения расстояний при проведении различных исследований и измерений на местности. Она позволяет точно определить границы геологических и геофизических объектов, а также контролировать их перемещение и изменения в пространстве с течением времени.
Сельское хозяйство	Прямая геодезическая засечка применяется в сельском хозяйстве для определения границ полей, размещения полевых культур и определения площадей земельных участков. Точные измерения позволяют оптимизировать использование земель, контролировать процессы их изменения и улучшать планирование агротехнических мероприятий.
Транспорт и логистика	В области транспорта и логистики, прямая геодезическая засечка используется для определения и контроля расположения и перемещения транспортных маршрутов, объектов инфраструктуры и складских помещений. Точные измерения позволяют оптимизировать планирование маршрутов, контролировать грузопотоки и улучшать эффективность транспортной логистики.
Энергетика	В энергетике, прямая геодезическая засечка применяется для определения координат и измерения расстояний при строительстве и эксплуатации энергетических объектов, таких как электростанции, линии электропередачи и подстанции. Точные измерения позволяют обеспечить правильное размещение и расположение объектов, а также контролировать их техническое состояние и безопасность.

Применение прямой геодезической засечки в этих и других отраслях позволяет повысить точность, надежность и эффективность проводимых измерений и контроля, а также обеспечивает более точную и детальную информацию о геометрических характеристиках объектов и процессов в пространстве.

Применение прямой геодезической засечки

Прямая геодезическая засечка позволяет определить расстояние между двумя пунктами на земной поверхности с высокой точностью. Она основывается на измерениях углов и длины дуги между пунктами, а также на знании параметров Земли, включая ее форму и гравитацию.

Прямая геодезическая засечка находит применение в различных сферах. В геодезии она используется для выполнения геодезических съемок, создания топографических карт, определения координат и высотных отметок пунктов, а также для построения трехмерных моделей местности.

Картографы используют прямую геодезическую засечку для измерения расстояний на картах и их перевода в физические единицы длины. Это позволяет создавать точные и масштабируемые карты с высокой степенью точности измерений.

Строители применяют прямую геодезическую засечку для измерения расстояний при проектировании и строительстве зданий, дорог, мостов и других инфраструктурных объектов. Это позволяет точно определить расстояния и размеры объектов для правильного планирования и выполнения строительных работ.

Кроме того, прямая геодезическая засечка находит применение в геоинформационных системах (ГИС), навигационных системах и даже в космических исследованиях. Она играет важную роль в определении и управлении географическими координатами, временем и другими параметрами в масштабе Земли и вне ее.
