Применение полигонометрии в геодезии

Полигонометрия является важной частью геодезии и находит широкое применение в различных геодезических измерениях и решении задач, связанных с определением формы Земли, а также определения расстояний и углов между точками на земной поверхности. Вот некоторые основные области применения полигонометрии в геодезии:

1. Измерение расстояний: С помощью полигонометрических методов геодезисты могут определить длину линий, соединяющих разные точки на земле. Это используется, например, для измерения расстояний между границами земельных участков, определения расстояний между зданиями или пунктами нивелирования.
2. Определение углов: Геодезисты могут определить углы между различными направлениями с помощью полигонометрических методов. Это позволяет им строить угловые треугольники и определять направления на местности. Например, это может быть использовано для определения направления линий электропередачи, трассы дороги или границы участка земли.
3. Решение треугольников: Полигонометрия позволяет геодезистам решать геодезические треугольники, то есть определять форму и размеры треугольников на земной поверхности. Это полезно, например, для измерения высоты горы или для определения вертикальных и горизонтальных углов зенита в нивелировании.
4. Определение координат: Полигонометрия также используется для определения географических координат точек на земле. Геодезисты могут измерить углы между направлениями на эти точки и затем использовать эти данные для определения широты и долготы этих точек.

Все эти приложения полигонометрии в геодезии важны для составления карт, планирования строительства, определения границ земли и других геодезических измерений. Без полигонометрии геодезия не могла бы точно измерять и определять различные параметры на земле.

Какие бывают геодезические сети?

Учитывая, что геодезические сети строятся по принципу масштабирования от самых крупных до мелких, расположенных в пределах конкретного земельного участка, они подразделяются на следующие категории:

• Глобальные, которые предстают собой координатную сетку из параллелей и горизонталей, опоясывающих всю поверхность земного шара, определяются при помощи спутников.
• Государственные – могут быть плановыми, высотными или пространственными, позволяют определить точное положение точки во всех трёх измерениях с привязкой к глобальной сети.
• Сгущенные, или локальные сети, которые используются в масштабах городских агломераций, посёлков и других наделённых пунктов. Предназначены для разбивки территории, проведения межевания участков земли, организации пятна застройки, выноса осей для точной привязки объекта капитального строительства.

На практике выделяется подвид сгущённых сетей – съёмочные, которые используются для оформления топографического плана местности в границах рассматриваемого участка. Именно такие сети являются основой для проектирования объекта.

Приложение А(справочное)

Преимущественные области применения геодезических сетей

Таблица А.1

Геодезическая сеть	Область применения
Фундаментальная астрономо-геодезическая сеть	Практическая реализация геоцентрической системы координат в рамках решения задач координатно-временного обеспечения.Создание исходной геодезической основы для решения всех задач картографо-геодезического обеспечения на уровне современных и перспективных требований.Изучение поверхности и гравитационного поля Земли и их изменений во времени.Изучение геодинамических явлений
Высокоточная геодезическая сеть	Дальнейшее распространение на всю территорию страны геоцентрической системы координат и уточнение параметров ее ориентирования.Исходная основа для развития геодезических построений последующих классов.Изучение поверхности и гравитационного поля Земли и их изменений во времени.Изучение геодинамических явлений
Спутниковые геодезические сети 1 класса	Обеспечение оптимальных условий для реализации технических возможностей спутниковой аппаратуры при переходе на спутниковые методы определения координат. Исходная основа для геодезических сетей сгущения.Изучение поверхности и гравитационного поля Земли и их изменений во времени.Изучение геодинамических явлений
Астрономо-геодезические сети 1 и 2 классов	Распространение системы геодезических координат на всей территории страны и реализация ее на уровне установленных требований.Геодезическое обеспечение картографирования территории России и акваторий окружающих ее морей
Геодезические сети 3 и 4 классов	Геодезическое обеспечение картографирования территории России и акваторий окружающих ее морей.
Геодезические сети сгущения	Геодезическое обеспечение изучения земельных ресурсов и землепользования, кадастра, строительства, разведки и освоения природных ресурсов. Инженерные изыскания и инженерно-геодезические работы.Обеспечение исходными геодезическими данными средств наземной, морской и аэрокосмической навигации, аэрокосмического мониторинга природной и техногенной сред
Геодезические сети специального назначения	Геодезическое обеспечение территорий или объектов, на которых дальнейшее сгущение пунктов государственной геодезической сети экономически нецелесообразно либо на которых требуется повышенная точность измерений.Геодинамические и метрологические полигоны.Высокоточные инженерно-геодезические работы.Геодезическое обеспечение инженерно-изыскательских работ

2.1. Общее положение

     Геодезические
сети сгущения строят методами триангуляции
и полигонометрии для сгущения государственной
геодезической сети до плотности, необходимой
для создания съемочного обоснования
съемок крупного масштаба. Триангуляцию
1 и 2 разряда разбивают в открытой и горной
местности. Там, где ее по условиям местности
невозможно или нецелесообразно, развивают
полигонометрическую сеть 4 класса, 1 и
2 разряда.

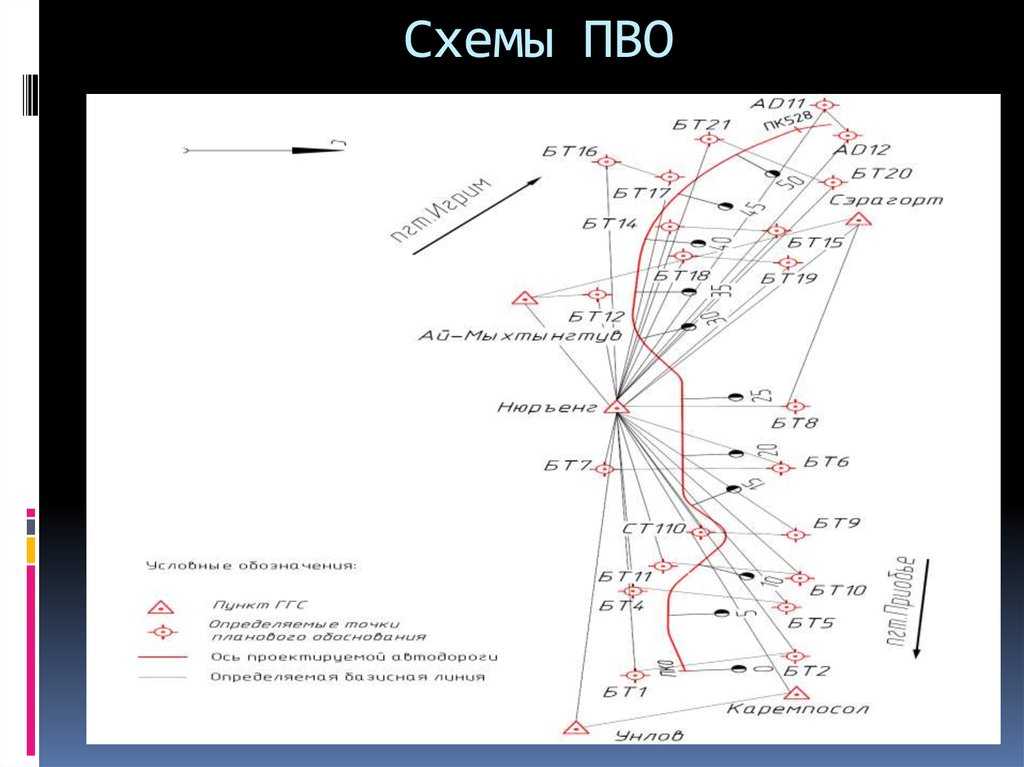

     Съемочную
геодезическую сеть создают для
сгущения геодезической плановой
и высотной основы до плотности. Обеспечивающей
выполнение топографической съемки. Ее
разбивают от пунктов государственной
геодезической сети, геодезической сети
сгущения 1 и 2 разрядов и технического
нивелирования путем построения съемочных
триангуляционных сетей, теодолитных
ходов, прямых, обратных и комбинированных
засечек, определяют как правило, положение
точек в плане и по высоте.

1.6 Дорожная сеть и населенный пункт

     B
районе находятся 39 населенньи
пунктов, наиболее крупных из которы:
c. Аслана, Беркyт, Бердюгино, Заводопетровское,
зиново, Киево, Петеливо и Памятное.

     Транспортная
сеть в районе хорошо развита. Протяжённость
автомобильных дорог в районе
составляет 1121,8 КМ в том числе
общего пользования — 281,5, из них 270км
или 96%, c твердым покрытием. Практически
ко всем населенным пунктам района подходят
дороги c твердым покрытием. Протяжённость
улиц населенных пунктов в районе составляет
137,2 км, в ТОМ числе 85,9 км — c твердым покрытием.
Для любого населённого пункта района
можно добраться одним из пассажирским
автобусов: 11 пригородных, 3 междугородних
внутри муниципальных и 3 междугородних
межмуниципальных маршрутов.

     Из
39 населённых пунктов рaйоны телефонизированы
33. Из 17 АТС района загружены на 100% 12. Не
полностью загружены 5 АТС (село Большое
Тихвнио, село Коктюль, деревня Криволyкскaя,село
Памятное,село Сингуль Татарский).

Цели и виды полигонометрии

Как и два других способа основных геодезических работ триангуляция и трилатерация, метод полигонометрия представляют собой процесс формирования на всей земной поверхности множества сетей в виде геодезических пунктов в определенной системе отсчета, относительно которой производятся все геодезические измерения. На практике метод полигонометрии заключается в прокладывании через пункты, предусмотренные техническим проектом, полигонометрических ходов с выполнением технологических операций по измерению углов и длин сторон. Соединив их между собой, можно получить геодезические сети.

Изначально, первая точка полигонометрического хода должна опираться на исходное направление с известным дирекционным углом (астрономическим азимутом) и известными координатами одного или двух исходных пунктов. Это означает, что первой точкой хода, на которой измеряются углы (осуществляется так называемая привязка), будет служить геодезический пункт высшего по классу точности. Конечными точками ходов в обязательном порядке также служат пункты с уже известными координатами, то есть выполняется так называемое замыкание на твердую точку.

Вычисления координат центров геодезических пунктов проводится по известным алгоритмам вычисления теодолитных ходов.

Отдельные полигонометрические ходы могут быть замкнутого типа (рис.1, б), то есть начинаться и заканчиваться с одной и той же точки или базисной стороны. Кроме этого могут быть в виде разомкнутых (рис.1,а) ходов, то есть начинаться с одного исходного направления, а заканчиваться другим. Более того полигонометрические ходы могут составлять целые сети ходов и соединяться между собой узловыми точками (рис.1, в), то есть в одной узловой точке могут сходиться как минимум три хода. Бывают случаи, когда в сети находятся и две, и более узловых точек. Отдельные ходы, прокладываемые от одной узловой точки до другой или до жесткого пункта, именуют звеньями сети.

Рис.1. Виды полигонометрических ходов.

Полигонометрию в зависимости от количества исходных данных разделяют на:

• свободные сети с одним исходным пунктом и направлением (дирекционным углом);
• несвободные сети с большим числом исходных сведений.

Помимо этого полигонометрию различают по методам построения и измерений в виде:

• светодальномерной, по одноименному мерному прибору;
• траверсной, по подвесному методу измерений;
• короткобазисной;
• паралактической.

По точности измерений полигонометрия делятся на сети:

• I класса;
• II класса;
• III класса;
• IV класса;
• 1 разряда;
• 2 разряда.

Метод полигонометрии считается одним из самых экономичных и производительных способов. Однако, стоит отметить наличие меньшего количества связей, и поэтому данный способ является менее точным, чем триангуляция.

Методы создания геодезических сетей

_______
Плановые геодезические сети создаются методами триангуляции, полигонометрии и трилатерации. При построении геодезической сети методом триангуляции на местности закрепляется ряд точек, которые в своей совокупности образуют систему треугольников. В треугольниках измеряются все углы и некоторые стороны, которые называются базисными. По длине базисной стороны и измеренным углам, вычисляют длины всех сторон, а затем координаты всех пунктов сети.

_______

Метод полигонометрии заключается в построении на местности системы ломанных линий, называемых полигонометрическими ходами. Эти ходы прокладывают обычно между пунктами триангуляции. В полигонометрических ходах измеряются все углы поворота и длины всех сторон.

_______

При построении сети методом трилатерации на местности также строится сеть треугольников, в которых при помощи высокоточных дальномеров измеряются все стороны.

_______
Сети сгущения строят для дальнейшего увеличения плотности (числа пунктов, приходящихся на единицу площади) государственных сетей. Плановые сети сгущения подразделяют на 1-й.и 2-й разряды.

_______
Съемочные сети — это тоже сети сгущения, но с еще большей плотностью. С точек съемочных сетей производят непосредственно съемку предметов местности и рельефа для составления карт и планов различных масштабов.

_______
Специальные геодезические сети создают для геодезического обеспечения строительства сооружений. Плотность пунктов, схема построения и точность этих сетей зависят от специфических особенностей строительства.

_______
Государственные высотные геодезические сети создают для
распространения по всей территории страны единой системы высот. За начало высот в Российской Федерации и некоторых других странах принят средний уровень Балтийского моря, определение которого проводилось в период с 1825 до 1840 г. Этот уровень отмечен горизонтальной чертой на медной металлической пластине, укрепленной в устое моста через обводной канал в Кронштадте.

_______
Между пунктами государственных высотных геодезических сетей высокой точности (1-го класса) размещают пункты высотных сетей низших классов (2-го, 3-го и т.д.). Несколько пересекающихся ходов называют сетями. Как правило, сети создают из ходов, прокладываемых между тремя или более точек. В целом точки (реперы) высотных сетей, называемых нивелирными, достаточно равномерно распределены на территории страны.

_______
На незастроенной территории расстояния между реперами составляют 5…7 км, в го-
родах сеть реперов в 10 раз плотнее

_______
Для решения ограниченного круга вопросов при изысканиях, строительстве и эксплуатации зданий и сооружений создают высотную сеть технического класса.

_______
Как правило, сети образуют полигоны с узловыми точками (общими точками пересечения двух или более ходов одного и того же класса). Каждый нивелирный ход опирается обоими концами на реперы ходов более высокого класса или узловые точки.

Библиография

	ГКИНП (ОНТА)-01-271-2003	Руководство по созданию и реконструкции городских геодезических сетей с использованием спутниковых систем ГЛОНАСС/GPS. — М., 2003
	СНиП 11-02-96	Инженерные изыскания для строительства. Основные положения. Госстрой России. — М., 1999
	Методическое руководство «Геодезические методы изучения деформаций земной коры на геодинамических полигонах». ГУГК. — М., 1985
	Инструкция по межеванию земель. Комитет Российской Федерации по земельным ресурсам и землеустройству. — М., 1996
	Правила закладки центров и реперов на пунктах геодезической и нивелирной сетей. — М.: Картгеоцентр — Геодезиздат, 1993
	Правила закрепления центров пунктов спутниковой геодезической сети. — М., 2001
	ОСТ 68-12-97	Приспособления для принудительного центрирования геодезических приборов. Типы, основные параметры и технические требования. Роскартография. М., 1997
	ГКИНП (ГНТА)-07-011-97	Инструкция по охране геодезических пунктов. Роскартография. М., 1997
	Федеральный закон от 26 июня 2008 г. N 102-ФЗ «Об обеспечении единства измерений»
	ГКИНП (ГНТА)-17-004-99	Инструкция о порядке контроля и приемки геодезических, топографических и картографических работ. Роскартография. М., 1999
	ПТБ-88	Правила по технике безопасности на топографо-геодезических и картографических работах. Главное управление геодезии и картографии. М., 1990.

Электронный текст документа и сверен по:, 2014

Способы проведения полигонометрических измерений

Полигонометрические измерения являются одним из основных методов в геодезии. Они используются для определения геометрических параметров и координат точек на земной поверхности. Способы проведения полигонометрических измерений могут варьироваться в зависимости от конкретной задачи и доступных инструментов.

Вот некоторые из способов, которые часто используются в полигонометрии:

1. Измерение горизонтальных углов: этот способ включает использование теодолита для измерения горизонтальных углов между различными точками на земной поверхности. Эти углы используются для определения расстояний между точками и создания полигонов.
2. Измерение вертикальных углов: для измерения вертикальных углов также используется теодолит. Они используются для определения высот и наклонов элементов ландшафта, таких как горы и холмы. Измерение вертикальных углов также необходимо для вычисления перспективных поправок при полигонометрических измерениях.
3. Измерение расстояний: для измерения горизонтальных расстояний между точками используются различные инструменты, такие как лазерные дальномеры или станции с ультразвуковым звуком. Измерение вертикальных расстояний можно производить с помощью нивелирования.
4. Вычисление координат: после получения всех необходимых углов и расстояний, координаты точек могут быть вычислены с использованием математических методов, таких как триангуляция или трассирование.

Эти способы полигонометрических измерений являются основными и имеют большое значение в геодезии

Они позволяют геодезистам точно измерять и определять параметры и координаты точек на земной поверхности, что является важной задачей в строительстве, архитектуре и других отраслях, связанных с изучением и использованием пространства

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 8.563-96* Государственная система обеспечения единства измерений. Методики выполнения измерений

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ Р 8.563-2009, здесь и далее по тексту. — .

ГОСТ Р 51794-2008 Глобальные навигационные спутниковые системы. Системы координат. Методы преобразования координат определяемых точек

ГОСТ Р 52572-2006 Географические информационные системы. Координатная основа. Общие требования

ГОСТ Р 53864-2010 Глобальная навигационная спутниковая система. Сети геодезические спутниковые. Термины и определения

ГОСТ 22268-76 Геодезия. Термины и определения

ГОСТ 25634-83 Каталог координат геодезических пунктов. Форма и содержание

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

1.7 Топографо-геодезическая изученность района

     Для
удобства издания и практического
пользования топографическую карту
большой территории делят на отдельные
листы, каждый лист ограничен меридианами
и параллелями. Каждый лист занимает только
ему определенное место.

     Разделение
многолистной карты на листы по определенной
системе называется разграфка
карты.

     Система
обозначения листов многолистной карты
называется номенклатурой. В основу
номенклатуры карт различных масштабов
положена государственная карта масштаба
1:1000000.

     Листы
карты 1:1000000 ограничены меридианами
и параллелями по широте 4° и
по долготе 6°. Лист карты делится
на 4 листа 1:500000 и обозначается заглавными
буквами русского алфавита А, Б, В, Г и 36
листов карты масштаба 1:200000, обозначаемые
римскими цифрами I – XXXVI. В каждом листе
карты 1:1000000 содержится 144 листа карты
масштаба 1:100000, обозначаемые арабскими
цифрами 1-144, следующими за номенклатурой
миллионного листа.

A	Б
a	6	Г
l	2	В Г
3	4

В-в-4


Полигонометрия в геодезии: определение и суть

Полигонометрия — один из основных методов измерения и построения триангуляционной сети в геодезии. Она заключается в измерении горизонтальных и вертикальных углов между двумя или более точками на местности с использованием специального инструмента — теодолита.

Основным принципом полигонометрии является измерение углов и пространственных расстояний между пунктами сети для последующего определения координат и высот точек относительно опорных точек. Данные, полученные в результате полигонометрических измерений, используются для построения геодезической сети, картографии, создания цифровых моделей местности и других геодезических работ.

Основные принципы полигонометрии:

1. Измерение углов. Для измерения горизонтальных и вертикальных углов используется теодолит — оптический прибор, позволяющий определить относительное положение точек на местности и углы между ними.
2. Измерение расстояний. Расстояние между пунктами сети измеряется с помощью прямых или косвенных методов. Прямые методы основаны на использовании лазерных дальномеров или электронных тахеометров, а косвенные методы — на измерении времени прохождения электромагнитных волн между пунктами.
3. Обработка и анализ данных. Полученные измерения углов и расстояний подвергаются математической обработке, которая позволяет определить координаты и высоты точек сети.
4. Построение триангуляционной сети. На основе полученных результатов осуществляется построение триангуляционной сети, которая представляет собой систему треугольников, связывающих пункты сети.

В результате применения полигонометрии в геодезии достигается высокая точность определения координат и высот точек на местности, что является важным в задачах градостроительства, строительства дорог, транспортных магистралей и других инженерных объектов.

Стоимость услуг

Все полученные материалы после геодезических исследований имеют срок годности. Из-за изменений в связи с природными явлениями документы действительны на протяжении 2 лет, спустя это время они требуют обновления.

Стоимость геодезических работ рассчитывается исходя из нескольких факторов, и зависит:

• от размеров территории, на которой предполагаются работы;
• от условий выполнения и доступности к необходимой местности;
• от количества отведенного времени и срочности проведения работ;
• от объёма поставленной задачи.

Расценки определяются еще до того, как заключён договор на выполнение геодезических работ, но на стадии его подготовки и после ознакомления.

Технология геодезических работ представляет собой определенную последовательность и порядок мероприятий, которые дают возможность максимально четко и быстро составить технический отчет для дальнейшей разработки участка, проекта территории и сооружений, а также осуществления строительных работ.

Геодезическими являются такие работы, которые проводятся при помощи специальных приборов, оборудования и программ. На полевом этапе таких работ осуществляется рекогносцировочное обследование местности, также согласовывается план геодезических работ с другими участниками процесса, проводятся вычислительные и другие мероприятия, благодаря которым обеспечивается полный контроль, качество и точность всех работ.

Перед выездом специалистов на местность проводятся подготовительные работы, проверяется все оборудование и техника, получаются пробные снимки приборов, а также делаются пробные спутниковые определения, которые должны соответствовать тем методам, которые будут выполняться на местности. Далее проектируется съемочное обоснование, которое позволяет определить метод построения сетей и определения висячих пунктов.

И только по завершению всех процессов проводят съемочные работы. Они включаются в себя рекогносцировку местности, съемку линейных подземных и наземных объектов, привязку всех баз к пунктам ГГС, съемку рельефа спутниковыми измерениями. Также сюда входит содержание съемочных работ, контроль измерений спутниковой аппаратурой, объединение диагностических и геодезических работ и последующее оформление всех отчетных материалов по результатам проведенной съемки и исследований.

Последовательность выполнения всех работ по участку должна выполняться неукоснительно, так как отклонения в процессах может привести к неправильным результатам, их искажению и необходимости проводить такие работы повторно. Так, в первую очередь всегда должна проводиться рекогносцировка местности, так как она должна помочь найти и обследовать расположение подземных сооружений. Кроме того, исследуются пункты геодезической основы, находятся характерные точки объекта, проводится сбор геодезических и картографических данных. Именно после таких мероприятий можно проводить съемку всех наземных и подземных сооружений, которые нанесены на карту и план. Это может быть водопровод, канализация, теплосети, газо- и нефтепроводы, кабельные сети.

Стоит отметить, что некоторые работы могут выполняться исключительно при благоприятных погодных условиях. Например, зимой толщина снежного покрова не должна превышать 10см при выполнении топографической съемки. И если ранее такая съемка уже была выполнена, то данные по ней необходимо обновлять. На заключительном этапе проведения работ проводится вычислительная обработка в специальной компьютерной программе. Далее осуществляется контроль измерений оборудованием с более высоким классом точности, при этом результаты контроля не должны содержать погрешности выше допустимых.

Отчетные материалы по выполненным работам готовятся каждую неделю, и направляются в камеральный отдел в электронном варианте. После этого камеральная группа обрабатывает такие отчеты, и готовится полный технический отчет со всей информацией по участку, результатами исследований и съемок, с вычислительными схемами рекомендациями для заказчика.

.6 Линейно-угловые измерения

Координирование реперов рабочей сети в плане осуществляется с точек хода полигонометрии 1 разряда, проложенного между пунктами опорной геодезической сети. Все работы выполняются в соответствии с требованиями «Инструкции по топографической съемке в масштабах 1:5000, 1:2000, 1:1000, 1:500» . Основные требования к проложению ходов полигонометрии 1-го разряда представлены в табл. 5.

Координирование реперов рабочей сети осуществлять минимум с двух точек хода полигонометрии 1 разряда (рисунок 11).

Рис. 11: Схема координирования реперов рабочей сети

Ходы полигонометрии и координирование реперов рабочей сети выполнить электронным тахеометром типа Set 510 фирмы «SOKKIA», или ему равноточным.

Технические характеристики тахеометра Set 510 представлены в табл. 9.

Углы в ходах полигонометрии измерять по трехштативной системе двумя приемами способом измерения отдельного угла или способом круговых приемов (при числе направлений более двух). Колебание значений угла, полученных из разных приемов, не должно превышать 8І.

Для передачи координат с точек хода полигонометрии на реперы рабочей сети, рельсы и створные грунтовые реперы используется полярный метод с контролем с другой точки хода. Для определения координат реперов рабочей сети и рельсов с точек хода полигонометрии используются те же приборы, что и при проложении хода полигонометрии 1 разряда. Угол и расстояние измеряются полным приемом на отражатель, установленный непосредственно на рабочем рельсе по шаблону, репере рабочей сети, с двух точек хода. Для центрирования над рельсом использовать шаблон, изготовленный в ОМЭП.

Таблица 9

Технические характеристики тахеометра Set 510 фирмы «SOKKIA»

Увеличение зрительной трубы	30х
Угловые измерения
Минимальная цена деления отсчетов	1І
Точность	5І
Компенсатор	Двухосевой жидкостной датчик с рабочим диапазоном ±3ў
Диапазон измерения расстояния при благоприятных условиях
На одну призму AP	2000 м
На три призмы AP	2200 м
Точность с призмами AP	±(3+2 х 10-6 х D) мм
Точность с отражающими пленками	±(4+3 х 10-6 х D) мм
Водозащищенность	Соответствует стандарту IP66
Клавиатура	15-ти клавишная с обеих сторон прибора
Хранение данных	Внутренняя память на 10000 точек
Вес без батареи питания	5,2 кг
Рабочая температура	от -20°С до +50°С

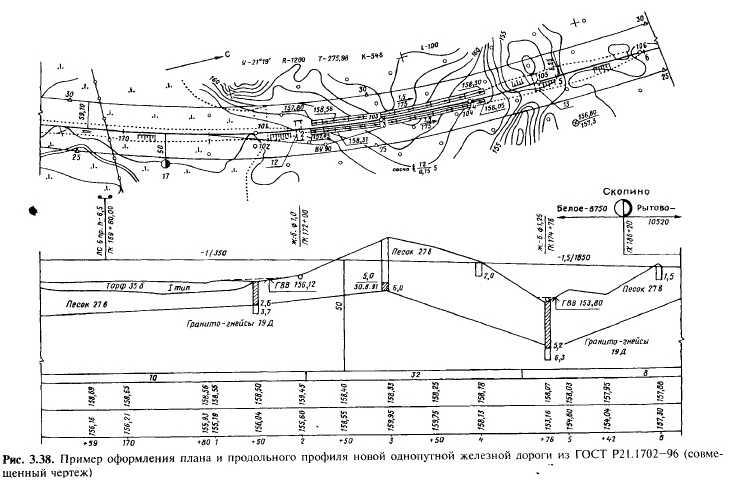

Съемка ситуации

_______
Съемка ситуации заключается в привязке контуров и предметов местности к сторонам и вершинам теодолитного хода.

_______
Съемка ситуации может быть выполнена различными способами.

6.1. Способ прямоугольных координат (способ перпендикуляров)

_______
Ближайшая к контуру сторона хода принимается за ось абсцисс, точка А – за начало координат. Положение каждой точки определяется прямоугольными координатами X и Y. Перпендикуляры на местности строятся с помощью двузеркального эккера.

_______
Абсциссы отмеряют обычно с помощью мерной ленты, а ординаты – с помощью рулетки. Способ перпендикуляров применяется в основном при съемке вытянутых в длину контуров.

6.2. Способ полярных координат (полярный способ)

_______
В этом случае ближайшая к контуру сторона теодолитного хода принимается за полярную ось, начало линии – за полюс. Положение точек 1, 2, 3 определяется полярными углами ß₁, ß₂, ß₃; радиус – векторами d₁, d₂, d₃.

_______
Полярные углы измеряются с помощью теодолита одним полуприемом, причем лимб ориентируется по сторонам хода, стороны измеряются с помощью нитяного дальномера. При съемке особо важных контуров – с помощью ленты.

6.3. Способ линейных засечек

_______

Треугольники стараются делать близкими к равносторонним. Линейная засечка применяется часто при съемке строений. В этом случае расстояния измеряются лентой или рулеткой.

6.4. Способ угловых засечек

_______
Способ угловых засечек применяется в тех случаях, когда определить положение точки при помощи линейных измерений не удается.

6.5. Способ створов

_______
Положение точки Р определяется расстоянием 2-Р вдоль линии 2-Е. Положение створной линии определяется расстоянием 4-Е.

_______
При съемке ситуации составляется абрис.

_______
Абрис – это схематический чертеж, составленный в произвольном масштабе.

_______
На абрисе зарисовывается снимаемая ситуация и записываются результаты выполняемых при съемке угловых и линейных измерений. Абрис составляется отдельно на каждую сторону теодолитного хода. На основе абриса производится нанесение контуров местности на план.

Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку «Показать результат»;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;

.3 Определение потребности в материалах

Потребность в основных материалах определяется на основе действующих «Норм расхода материалов и износа инструментов, приборов, малоценного инвентаря и снаряжения при выполнении топографо-геодезических работ» . Расчет потребности в основных материалах для производства инженерно-геодезических работ производится по процессам в табл. 14

Таблица 14

Расчет потребности в материалах

Наименование процессов, работ и материалом

Объем работ

Материалы

	Единица	количество	Единица	Норма расхода на еденицу	Общее количество
Полигонометрия 1-го разряда
1. Рекогносцировка	пункт	1412	Вехи длиной 6-10 м	0.1 шт.	141.2
			Гвозди кованые	0.4 кг	564.8
			Гвозди проволочные	0.3 кг	423.6
2. Закладка реперов рабочей сети	репер	1412	Трубы стальные диам. 60 мм, сеч. 3 мм	0.7/3.0 пог.м/кг	988.4/ 4236.0
			Портландцемент	0.7 кг	988.4
			Лак антикор.	0.6 кг	847.2
			Щебень	0.15 кг/м3	211.8
			Песок	0.19 кг/м3	268.3
Нивелирование III кл.
1. Нивелирование	км	63.0	Лес круглый диам. 15 см	0.15 м3	0.11
			Гвозди проволочные	0.5 кг	0.31

2.2. Триангуляционные сети

     Триангуляция
(от латинского слова треугольник),
представляет собой построение на местности
из примыкающих друг к другу треугольников,
в которых измеряют все три горизонтальных
угла и длина стороны одного треугольника.
Решая последовательно треугольники от
начальной, непосредственно измеренной
стороны, находят все стороны системы
треугольников. Непосредственно измеряемая
сторона называется выходной стороной,
а точка для которой задаются координаты
и дирекционный угол стороны, — исходным
пунктом триангуляции.

     Триангуляционные
сети в инженерно-геодезических
работах используются в качестве основы
для топографических съёмок и разбивочных
работ, а также для наблюдений за деформациями
сооружений.

     Для
съёмочных работ триангуляционная
сеть позволяет сократить длины развиваемых
на её основе сетей сгущения и способствует
уменьшению ошибок в сетях низших разрядов
и съёмочных сетях. Выбор класса сети для
этой цели определяется в основном площадью
съёмки. В большинстве случаев исходным
обоснованием для съёмочных работ служит
триангуляция 4 класса. Триангуляция используется
и для построения сетей сгущения 1 и 2 разрядов.

     Особенностью
