Определение параметров перехода (трансформации) к локальной СК

В нашей стране приняты
различные системы координат и высот, данные пунктов Государственной
геодезической сети как правило носят различные ограничительные грифы и закрыты
для свободного использования. В отличие от них, данные пунктов в региональных и
местных системах координат допустимо использовать без значимых ограничений.

К тому же СГА работает в
привязке к положению спутников и связанной с ними системе координат, как
правило все измерения проводятся в общемировой геодезической системе координат
WGS-84.

Прямые преобразования из данной системы координат в местную или региональную в силу ряда причин (отсутствие или закрытость параметров перехода) могут быть затруднены или невозможны. В таких случаях выполняют вычисления параметров, используя координаты пунктов в нужной системе. Для преобразования необходимо иметь не менее 4, если выполняются только плановые определения и не менее 5 исходных пунктов, если выполняются определения координат и высот. Пример выполнения трансформации:

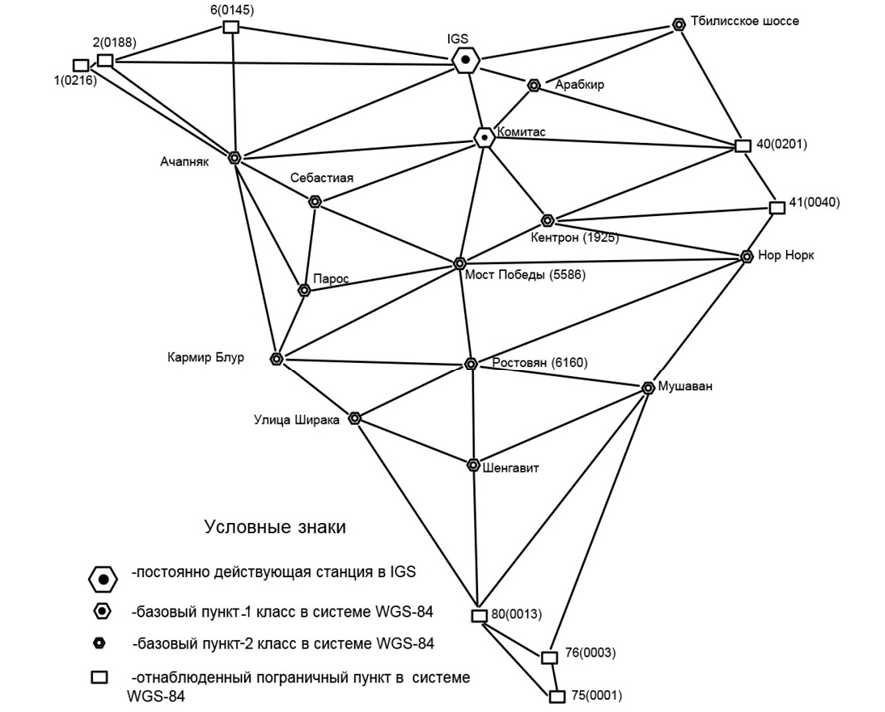

Предобработка

Измерения, полученные при
выполнении полевых работ, загружаются с приёмников, импортируются в новый или
ранее созданный проект программного комплекса.

Далее выполняется
предварительная обработка с оценкой точности полученных параметров векторов, в
результате которой принимается решение о принятии или исключении их в
дальнейшей работе. Методика предварительной обработки и принятие решения о
пригодности зависит от используемых программных комплексов.

пример обработки базовых линий в Trimble Business Centre

На данном этапе так же оценивается качество выполненных наблюдений, создаётся отчёт о замыкании полигонов, на основании которого делается вывод о пригодности измерений, наличии грубых ошибок.

Прогнозирование (планирование) измерений

Наиболее затратный этап в
выполнении инженерно-геодезических работ – это полевые работы. Исключением не
является и выполнение наблюдений с применением СГА. Чем детальнее и полнее
выполнены подготовительные работы, тем качественнее и быстрее могут быть выполнены
полевые наблюдения.

Одним из важнейших пунктов программы проведения наблюдений является планирование полевых работ.

Планирование выполняется
на основе предварительной полевой и камеральной подготовки материалов.

Полевая подготовка как
правило включает в себя рекогносцировку, обследование исходных пунктов,
закладку определяемых пунктов будущей спутниковой геодезической сети.

Камеральная подготовка –
сбор и анализ исходных данных, изученности района работ, подготовка
оборудования, выбор методов и проектирование геодезической сети,
прогнозирование полевых наблюдений.

Для прогнозирования
спутниковых определений может использоваться программное обеспечение, входящее
в комплект СГА или приобретаемое независимо. Примерами таких программных модулей являются:

— Planning (Trimble Business Centre);

— Sattelite Availability (Leica Geo Office).

По полученным в
результате прогнозирования периодам времени, оптимальным для наблюдения
спутников устанавливают периоды времени, оптимальные для выполнения сеансов наблюдений.
Эти данные в виде даты проведения работ и времени начала и конца интервала
(периода), в который параметры конфигурации спутникового созвездия оптимальны
для спутниковых определений, заносят в рабочую программу полевых работ.

примеры выполнения прогнозирования спутниковых наблюдений:

пример прогнозирования в программе Satellite Availability пример прогнозирования в программе Planning

Полевые работы

Измерения в режиме «Статика»
подразумевают выполнение длительных наблюдений на пунктах сети. Наблюдения
заключаются в одновременной работе двух и более приёмников СГА для определения векторов
геодезической сети. Наблюдения выполняются согласно программе работ, при
необходимости корректируя действия в зависимости от внешних условий.

Время наблюдений в режиме
«Статика» для определения координат и высот пунктов определяется из различных
условий наблюдений, но как правило их продолжительность составляет не менее
часа, или согласно рекомендациям производителей СГА. Предварительно оценить
продолжительность сеансов наблюдений можно опытным путём, выполнив предварительные
наблюдения на пунктах.

Продолжительность сеанса наблюдений так же зависит от длины определяемых векторов, количества одновременно наблюдаемых спутников, паспортной точности СГА и требуемой точности определяемых пунктов. Опытным путём установлено, что для определения координат и высот пунктов опорной геодезической сети необходимо придерживаться продолжительности сеансов наблюдений, приведённых в таблице ниже.

зависимость продолжительности сеанса от длины определяемых векторов

Длина вектора, км	Тип приёмника
1-частотный 1-системный (GPS)	2-частотный 1-системный (GPS)	Мультичастотный мультисистемный
<1	> 1 ч	> 1 ч	> 1 ч
1-10	> 1.5 ч	> 1 ч	> 1 ч
10-20	> 2.0 ч	> 1.5 ч	> 1 ч
20-40	> 2.5 ч	> 2.0 ч	> 1.5 ч
40-80	> 3.5 ч	> 2.5 ч	> 2.0 ч

Приёмники СГА должны быть
подготовлены, проверены заряд батарей, количество свободной памяти в
устройстве, необходимо обеспечить непрерывность сеансов и работу в течение
запланированного времени.

Кроме того, проверяется настройка
приёмников на работу с одинаковыми параметрами записи наблюдений (угол отсечки,
интервал записи), количество наблюдаемых спутников, которое должно быть не
менее 4. При наличии технической возможности, определяемой комплектностью и
оборудованием СГА оценивается значение фактора понижения точности (PDOP), допустимость
выполнения работ исходя из рекомендации производителя оборудования при данном PDOP.

Работа на станции заключается
в выполнении описанных действий, установки антенны приёмника над пунктом с
помощью штатива, специальной вехи или непосредственно на пункте, центрировании
и нивелировании антенны, измерении высоты до специальной метки с точностью 1 мм,
заполнении журнала наблюдений.

В процессе проведения
наблюдений необходимо контролировать неизменность положения антенны приёмника,
количество наблюдаемых спутников и значение PDOP. Все изменения, в том числе
внешних условий наблюдений записываются в журнале.

 Спутниковые определения относятся к фазовому
центру антенны, поэтому измерение высоты антенны выполняется дважды – при
установке и при окончании сеанса. В случае, если измеренная высота отличается
более чем на 2 мм, то целесообразно исключить сеанс из дальнейшей обработки, до
2 мм – результат усредняется и записывается в журнал.

Спутниковые приемники
работают в температурном диапазоне, установленном производителем. Атмосферные
осадки, как правило не влияют на работу, необходимо только следить за тем,
чтобы на поверхности антенны не накапливалась вода или снег. Сбои в измерениях
могут вызывать разряды атмосферного электричества. Так же нежелательно работать
вблизи ЛЭП с напряжением выше 35кВ.

Привет студент

Классификация геодезических приборов

Классификация геодезических приборов, в соответствии со стандартом на них, производится по назначению и по точности.

По назначению в настоящее время существует семь групп приборов:

— для измерения горизонтальных углов и углов наклона — теодолиты;

— для измерения превышений — нивелиры;

— для измерения расстояний — дальномеры;

— для производства планово-высотных топографических съемок -тахеометры;

— для производства планово-высотных топографических съемок (углоначертательный способ) — кипрегели;

— комплектующие принадлежности (рейки, штативы, оптические центриры, механические центриры, буссоли, и др. );

— вспомогательные приборы и принадлежности (эккеры, планиметры, транспортиры, тахеографы, координатометры, масштабные линейки и др. ).

По точности классифицируют только теодолиты, нивелиры и дальномеры. Они делятся на высокоточные, точные, повышенной точности, средней точности и технические.

Высокоточные приборы используют при измерениях в плановых геодезических сетях 1 и 2 классов и в нивелирных сетях I и II классов, а также при выполнении инженерно-геодезических работ высокой точности при решении специальных инженерных задач, например, при наблюдениях за деформациями сооружений и земной поверхности, при выверке установки прецезионного оборудования на промышленных предприятиях и уникальных объектах и т. п.

Точные приборы используются для сгущения главной геодезической основы (при построении сетей сгущения), а также для производства значительного объема инженерных работ при строительстве инженерных сооружений.

Приборы повышенной точности используют как при геодезических работах по созданию сетей сгущения, так и при решении ряда научных, технических и научно-технических задач, связанных, в основном, со строительством и эксплуатацией инженерных сооружений.

Приборы средней точности применяют при производстве работ технической точности при создании для них сетей сгущения в виде теодолитных ходов, при горизонтальной съемке ответственных точек местности и др.

Технические приборы применяются в основном для топографических съемок различных масштабов при создании сетей съемочного обоснования, выполнении отдельных и массовых привязок точек местности в принятой системе координат.

Любая из поставленных геодезических задач характеризуется, в первую очередь, необходимой точностью измерений и точностью получения конечного результата. Этим и определяется выбор для работы прибора соответствующего класса точности.

Надежность и достоверность получаемых при измерениях результатов обеспечивается правильной работой прибора. В связи с этим рабочие средства измерений подвергаются т. н. метрологическому надзору, который заключается в аттестации используемых средств измерений через систему испытаний и поверок. До выполнения работ каждый геодезический прибор должен быть поверен и отъюстирован.

Поверка — установление соответствия конструктивных геометрических соотношений в приборе, обеспечивающих качественную его работу.

Юстировка — устранение несоответствия геометрических соотношений в конструкции прибора, которые могут повлиять на его качественную работу. Т. е. юстировка выполняется только тогда, когда в результате поверки будут выявлены недопустимые отклонения в геометрическом положении узлов и деталей прибора.

Используемая литература: В.Н. Попов, С.И. Чекалин. Геодезия: Учебник для вузов.- М.: «Горная книга», 2007.

Скачать реферат: У вас нет доступа к скачиванию файлов с нашего сервера. КАК ТУТ СКАЧИВАТЬ

Обзор документа

Утверждены положения о государственной геодезической и государственной нивелирной сетях.

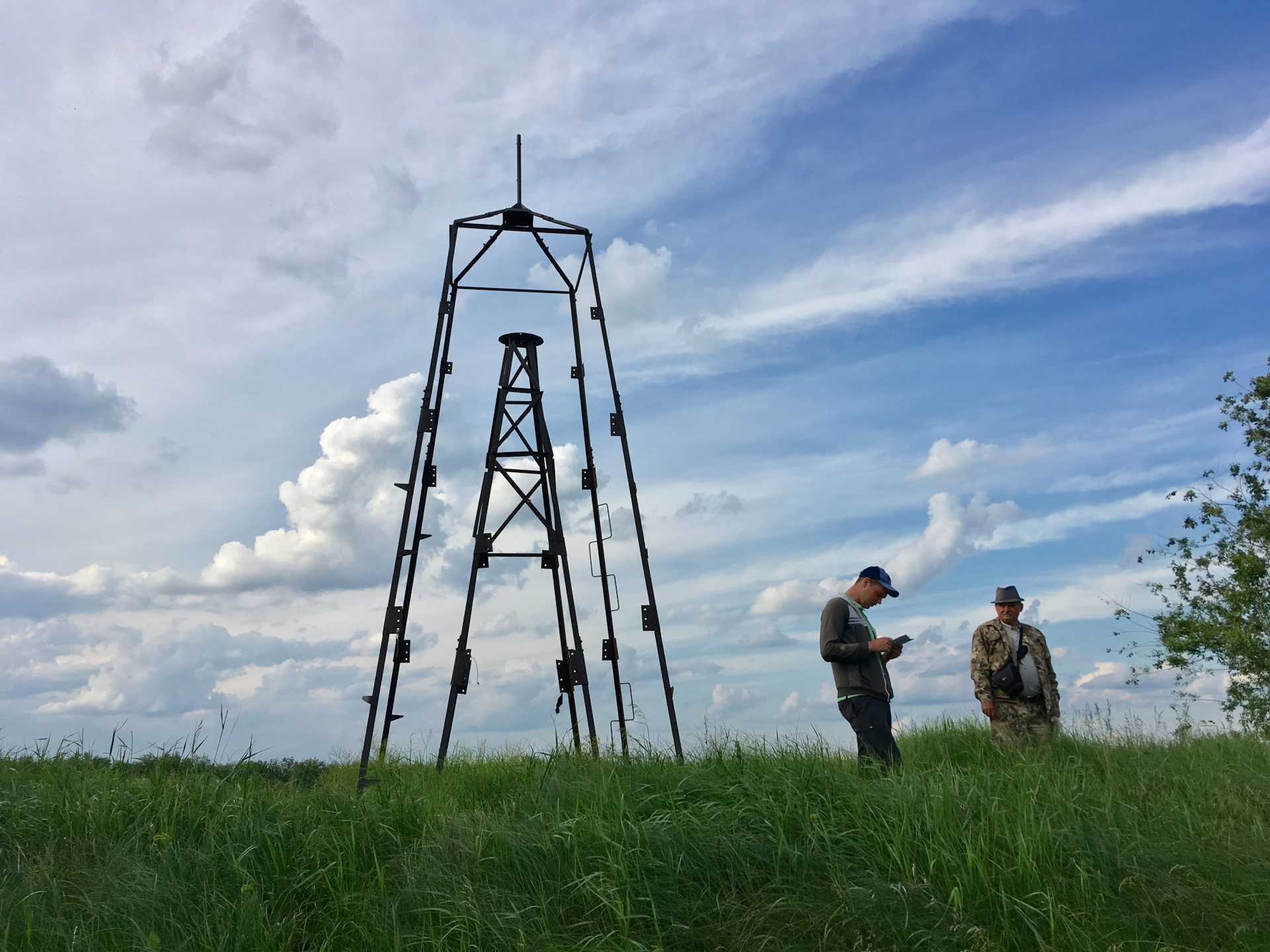

Государственная геодезическая сеть представляет собой совокупность геодезических пунктов, местоположение которых определено в государственной системе координат, используемой при осуществлении геодезических и картографических работ.

Она предназначена для установления и распространения на территорию России государственной системы координат и используется в целях геодезического обеспечения картографирования территории России, градостроительной, навигационной и кадастровой деятельности, землеустройства, недропользования; изучения параметров фигуры и гравитационного поля Земли и их изменений во времени; изучение геодинамических явлений и тд.

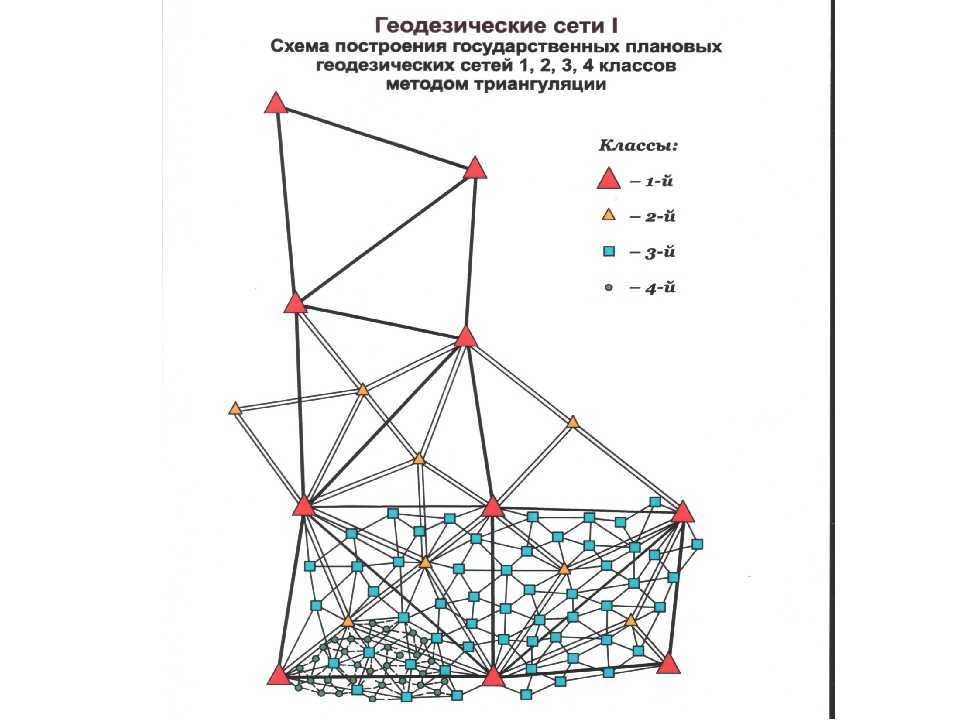

В состав государственной геодезической сети входят фундаментальная астрономо-геодезическая сеть; высокоточная геодезическая сеть; спутниковая геодезическая сеть 1 класса; сети триангуляции, астрономо-геодезические пункты космической геодезической сети, сети полигонометрии, доплеровские геодезические сети, астрономо-геодезическая сеть 1 и 2 классов, геодезические сети сгущения 3 и 4 классов.

Государственная нивелирная сеть предназначена для распространения государственной системы высот на территорию России. Она является высотной основой осуществления топографических работ, инженерно-геодезических работ, выполняемых для удовлетворения потребностей экономики, науки и обороны страны.

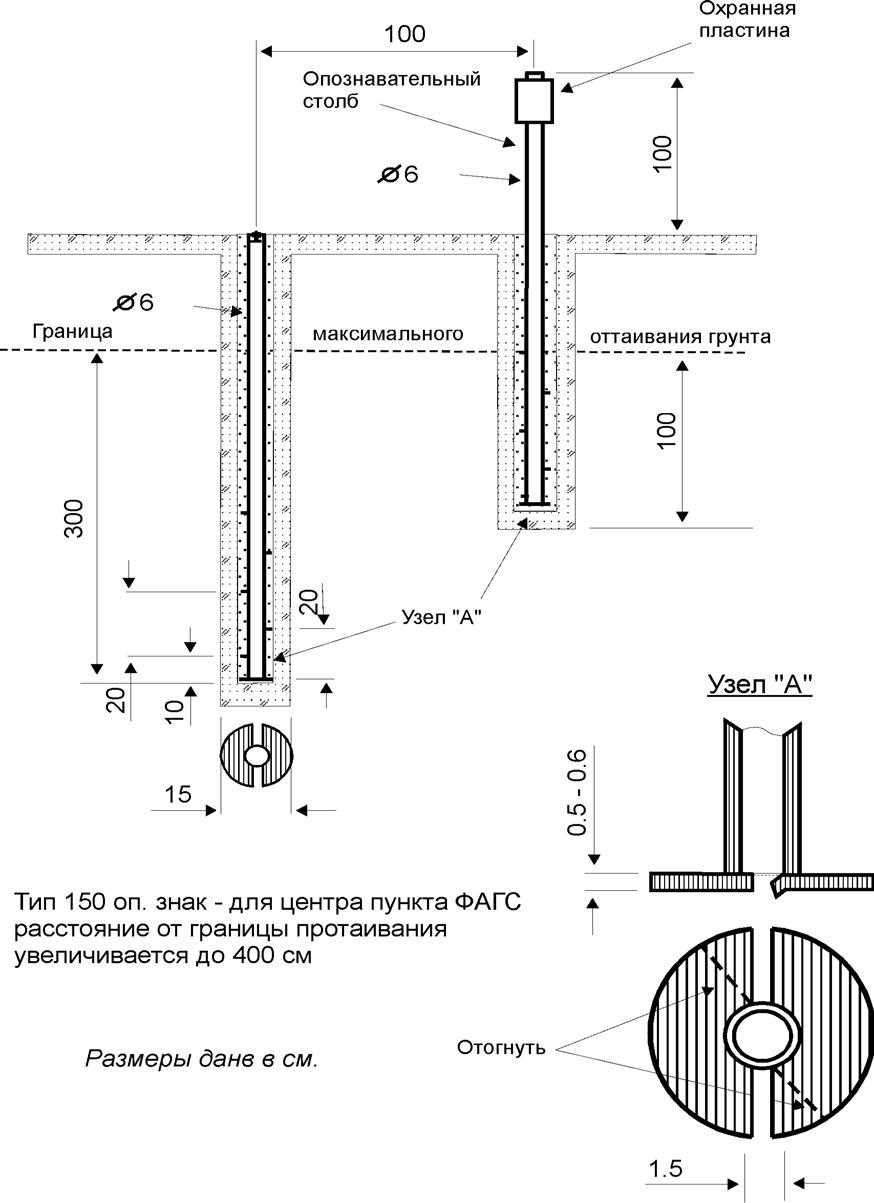

Нивелирный пункт государственной нивелирной сети состоит из центра (репера, маркера) и наружного опознавательного знака. В отдельных случаях допускается создание нивелирных пунктов, не имеющих наружного знака.

Требования к созданию нивелирных пунктов устанавливаются Росреестром.

Для просмотра актуального текста документа и получения полной информации о вступлении в силу, изменениях и порядке применения документа, воспользуйтесь поиском в Интернет-версии системы ГАРАНТ:

Линейные методы

Их суть заключается в определении расстояний между точками в конкретной последовательности с помощью специальных приборов и инструментов. В линейных средствах замеров можно выделить несколько от самых простых с применением мерных рулеток до высокоточных определений длин сторон с помощью современных свето-дальномеров.

Рулеточный замер. Он сводится к установлению значений длин линий от исходного пункта, имеющего известное местоположение, до искомого или створа (например, линии очистного забоя) с помощью металлических рулеток. Здесь следует сделать отступление, что любой метод геодезических измерений для его применения должен удовлетворять требованиям необходимой точности. В измерениях рулетками длин сторон в определенных условиях используются динамометры с величинами постоянного натяжения рулетки при непосредственном снятии отсчетов на ее шкале. Длины линий находятся два раза со смещением начального отсчета или другими словами используется метод двойных измерений. Существует возможность использования и метода реитераций, который заключается в многократных замерах искомых величин с дальнейшим определением средних их значений.

Измерение мерной лентой. Эта схема похожа на рулеточный замер. Различие в том, что в мерный комплект входят шпильки и ленты, которые бывают без шкал, а также при значительных расстояниях в нем используются дополнительные вехи для установления створа линии.

Еще одним способом линейных промеров является высокоточное измерение сторон базисным прибором. Он похож на измерения мерной лентой, но с разницей в длинах промеров (24м) и использованием в нем инварной проволоки и штативов. Применялся этот прибор для установления базисных сторон в геодезических сетях 1 и 2 классов.

Измерение расстояний на принципах оптического дальномера. Суть его заключается в нахождении с помощью нитяных дальномерных линий (с постоянным коэффициентом К=100) длины между точками стояния (инструмента) и визирования (на рейку) по количеству сантиметровых делений между нижней и верхней нитями дальномера.

Наиболее точным и доступным способом определений расстояний в настоящее время можно считать измерения свето-дальномером, основанных на импульсном или фазовом (более точном) принципах.

Точность и надежность опорных пунктов

Опорные пункты в геодезии являются основными точками для проведения измерений и определения координат на местности. Они должны обладать высокой точностью и надежностью, чтобы обеспечивать достоверные результаты работы.

Точность опорных пунктов зависит от нескольких факторов:

• Методы измерения: используемые методы измерения должны быть точными и соответствовать требованиям геодезической работы. Например, для определения высоты опорного пункта может использоваться нивелирование с использованием точного нивелира.
• Качество оборудования: опорные пункты должны быть оснащены современным и точным геодезическим оборудованием, таким как глобальная навигационная спутниковая система (ГНСС), электронные тахеометры и другие приборы.
• Контроль качества: опорные пункты должны регулярно проходить контрольную проверку на точность и надежность. Это может включать повторные измерения, сравнение с другими опорными пунктами или сравнение с данными других геодезических работ.

Надежность опорных пунктов также имеет важное значение. От надежности опорных пунктов зависит возможность их использования в будущем для проведения новых геодезических работ

Для обеспечения надежности опорных пунктов необходимо:

1. Устойчивость: опорные пункты должны быть устойчивыми к воздействию внешних факторов, таких как осадки, температурные колебания, вибрации и др. Они должны быть надежно закреплены в грунте или сооружении.
2. Долговечность: опорные пункты должны иметь долгий срок службы и не терять свою точность и надежность со временем. Они должны быть выполнены из качественных и прочных материалов, устойчивых к коррозии и деформации.

Общедоступность опорных пунктов также способствует их надежности и точности. Чтобы опорные пункты были полезными для широкого круга пользователей, они должны быть доступными для измерений и использования. Доступ к опорным пунктам может быть обеспечен через специальные пути, дороги или тропы, а также с помощью отмеченных маршрутов и указателей.

Точность и надежность опорных пунктов являются фундаментальными качествами, которые должны быть обеспечены при их создании и использовании. Они гарантируют достоверные результаты геодезических работ и дают возможность использования опорных пунктов для последующих измерений и исследований.
