Каковы основные этапы полярной и маршрутной съемки местности кратко

Начало работы — выбор точки, откуда будет производиться съемка

Карта острова Линкольна, каким его представлял себе Жюль Верн

Вы готовы к работе? Тогда помогите
инженеру Сайресу Смиту и его товарищам из романа
Жюля Верна «Таинственный остров» составить план
острова, на котором они очутились по воле случая.
«Сайрес Смит и его товарищи целый час простояли
на вершине горы. Остров расстилался перед ними,
словно раскрашенная рельефная карта — зеленая в
лесистых местах, желтая на песчаных равнинах,
голубая там, где была вода.

На северо-западе береговая линия напоминала своими очертаниями приплюснутый череп  хищного животного. Здесь находился вулкан, на вершине которого стояли исследователи.

Они охватили взглядом всю карту, и
только земля, скрытая мощной растительностью,
дно тенистых долин и глубины узких ущелий
оставались недоступны их взору». Возьмите на
заметку, что с высоты всегда открывается
наилучшая панорама.

Какие бывают планы местности?

При помощи плана можно научиться простейшим умениям делать топографическую съёмку, двигаться по азимуту, ориентироваться на местности. Составить план местности (иначе говоря, произвести съёмку местности) — это значит изобразить эту территорию на чертеже в выбранном масштабе при помощи условных знаков. Для составления нам понадобится планшет с закреплённым на нём листом бумаги, компас, линейка, мерная лента, полевой циркуль или рулетка (не обязательно), карандаш, ластик.

План можно составить при помощи горизонтальной или топографической съёмки местности. В зависимости от этого планы подразделяют на:

• топографические — на них показано как взаимное расположение предметов (ситуация) так и формы рельефа (сплошными горизонталями). Составляются на основе вертикальной (нивелирование) или топографической съёмки, в масштабе от 1:5000 и крупнее;
• контурные (ситуационные) — здесь показывается только взаимное расположение объектов. Контурные планы строят на основе плановой, или горизонтальной (контурной) съёмки.

Для составления контурного плана применяют следующие способы горизонтальной съёмки местности:

• полярная (полярных направлений, полярных координат);
• азимутальная;
• засечек (биполярных координат);
• перпендикуляров (прямоугольных координат, ординат);
• промеров (створов);
• обхода (маршрутная).

Все способы основаны на правилах геометрии и дают результаты для определения взаимного расположения точек на земной поверхности.

Как сделать чек поездки в Яндекс Такси

Воспользоваться функцией создания чека поездки в Яндекс Такси очень просто. Сначала необходимо найти нужную поездку в истории заказов. После этого следует нажать на нее и выбрать кнопку «Чек», которая находится в нижнем правом углу экрана. Теперь на вашем экране появится квитанция о проезде. Если вы хотите распечатать этот чек, то вам нужно воспользоваться обычным принтером. Кроме того, можно отправить чек на электронную почту, например, для дальнейшего использования в качестве документа учета расходов на проезд. В итоге, получение чека Яндекс Такси — быстро, удобно и просто, что делает использование этого сервиса еще более комфортным и выгодным для пользователей.

Географические координаты и их определение по карте

В 1960 году с территории СССР запущена ракета, которая, пролетела определенное расстояние и опустилась в заданном районе. Географические координаты данного района равны 100с.ш. и 1700з.д., зная это, можно определить участок приземления ракеты. Однако для определения координат необходимо познакомиться с географической широтой и долготой.

Широта всех участков Земли проявляется в градусах, которые ведут отсчет от экватора (00) к полюсам (900). Санкт-Петербург расположен на 600 северной широты (с.ш.), а Якутск на 640с.ш. Поэтому, чтобы определить географические координаты места на карте, нужно выявить параллель его местонахождения.

На карте полушарий в атласе параллели проведены через 200. Все точки с географическими координатами, находящимися севернее экватора, имеют северную широту. Город Кейптаун имеет географические координаты, лежащие южнее экватора. В данном случае широта будет южная (ю.ш.) и может изменяться от 00 до 900. Таким образом можно составить алгоритм определения широты на карте.

Чтобы определить на карте какое-либо место нужно знать не только географическую широту, но и долготу. Например, на одной широте могут располагаться несколько городов, но географические координаты их будут различные.

Как и широта, долгота выражается в градусах, которые отсчитываются от нулевого меридиана. Географические координаты места на карте расположенного к востоку от меридиана будут иметь восточную долготу (в.д.), а к западу – западную (з.д.). Градусы долготы на глобусе и карте обозначаются на экваторе.

Получив широту и долготу можно указать полные географические координаты. Например, Санкт-Петербург расположен на 600с.ш. и 300в.д. Какие географические координаты имеет столица России – Москва? Ее можно найти между 400с.ш. и 600с.ш., точнее широта 550. Долгота расположена между 400 и 300, приблизительно будем считать 380в.д. Тогда получаем координаты Москвы 550с.ш. и 380в.д.

Рассмотрев различные способы изображения поверхности земного шара, можно сказать, что каждый из них важен не только для ученых, но и простых людей. В настоящее время их применяют во многих областях человеческой деятельности.

Подготовка к съемке

Вспомните одно из правил построения плана,
которое гласит:
все объекты на плане изображаются в
уменьшенном виде. Все расстояния на плане
уменьшены в строго определенное количество раз
по сравнению с теми же расстояниями на местности,
то есть план составляется в масштабе.
Нужно выбрать масштаб для нашего плана.

Итак, наш план будет составлен в масштабе: в 1 см
— 50 метров.

Далее необходимо повернуть планшет таким
образом, чтобы его верхний край смотрел строго на
север. Нарисуйте в верхнем углу плана стрелку,
направленную наверх, и подпишите букву «С» возле
нее. Она будет изображать направление на север.

Инженер нашел на берегу совершенно ровное место и воткнул в землю длинную жердочку. «Сайрес Смит опустился на колени и начал отмечать постепенное уменьшение тени, втыкая в землю маленькие прутики. В ту минуту, когда тень от палочки станет короче всего, будет ровно двенадцать часов дня».

Произведения Жюля Верна выходят у нас
обычно с классическими иллюстрациями, но имя их
автора почему-то не указывается. Только на самих
гравюрах можно прочесть: BARBANT. Рисунок, который
приводят авторы статьи, любопытен тем, что
художник очень точно следовал тексту писателя,
но забыл, где происходит дело: прутики, которые
втыкаются в землю всё ближе и ближе к шесту, ясно
показывают, что конец тени перемещается справа
налево, то есть солнце движется по небосводу
слева направо. А между тем остров Линкольна
находился примерно на 35° южной широты, то есть в
любое время года солнце должно там перемещаться
справа налево.
Вы можете наблюдать и за собственной тенью в
своей местности. В полдень встаньте так, чтобы
солнце светило вам прямо в лицо. Тогда ваша тень
укажет направление на север, правая рука — на
запад, левая — на восток, а вы будете смотреть на
юг.

Маршрутная съемка

Безусловно, с одной точки (даже очень высокой)
никогда нельзя в деталях увидеть обширный
участок местности. Например, с крыши мельницы не
видно, куда поворачивает восточный берег озера.
Поэтому съемку местности часто дополняют
маршрутной съемкой, то есть той, которая делается
по ходу путешествия.
Мы вместе с отрядом островитян отправимся в
обход озера Гранта. «…Колонисты продолжили
исследование берега озера, который, сделав
небольшой изгиб, тянулся параллельно морскому
побережью. С этой стороны берег был не так лесист,
но редкие группы деревьев делали его пейзаж еще
живописнее… На севере озеро образовывало чуть
вогнутую излучину… Колонисты направились к
устью Красного ручья. Обход не превышал полутора
миль. Это была приятная прогулка, так как между
редкими деревьями оставался широкий проход…
Растительность была не столь обильной, как на
всем пространстве между Красным ручьем и рекой
Благодарности».
Нанесите все увиденное с помощью условных знаков
на план.

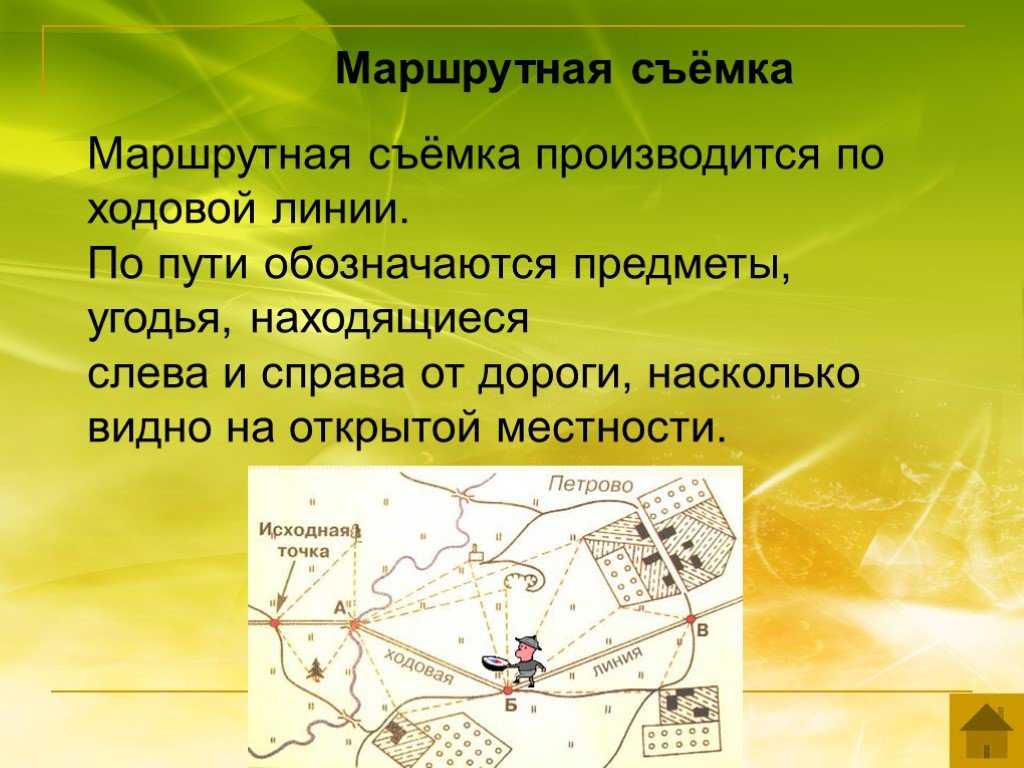

Маршрутная (контурная) съёмка

Проводится вдоль линии дороги, реки, кромки леса, по берегу озера и других более или менее прямоугольных участков. Путь делят на точки, между которыми измеряют расстояния, а из каждой точки производят определение азимутов и расчет расстояний до опорных объектов. При этом съёмка производится смешанным способом. Порядок:

1. в каждой точке ориентируют планшет на север;
2. путём полярной съёмки или способом перпендикуляров наносят основные объекты на план, затем проводят линию к следующей точке;
3. измеряют расстояние между точками и откладывают его в масштабе на план;
4. проводят съёмку из второй точки.

Вам будет интересно

Подумайте! Когда нужно начинать ориентироваться – до похода или тогда, когда уже заблудился? Какие способы…

При селекционной и экспериментальной работе часто бывает нужно определить генотип особи с доминантными признаками. При…

Картографические проекции сегодня – это математические способы изображения всего земного эллипсоида или его части на…

Чтобы измерить расстояние по плану, карте или глобусу, нужно знать, что такое масштаб и уметь…

Вспомните! Как доказать, что Земля шарообразна? Как развивались знания о форме Земли в процессе её…

Третий этап — определение расстояний

Это самый тяжёлый этап, потому что придётся довольно много ходить, чтобы определить расстояние от полюса до каждого из наносимых на карту объектов.

Для измерения расстояний на местности используются различные инструменты, из которых самым простым и надёжным является мерная лента. Но мы решили использовать минимум приборов и инструментов? Тогда будем измерять расстояние шагами. Только не нужно стараться делать страшно длинные шаги, старайтесь, чтобы каждый из них был длиной ровно 1 м. Вспомните, как судья на футбольном поле отодвигает стенку на 9 м при штрафном ударе. Он ведь не делает ровно 9 длиннющих. Нет, он идёт своим нормальным шагом. Почему же в итоге получается именно 9 м? Да потому, что арбитр знает длину своего шага. Вам же придётся идти не по ровному полю, а по пересечённой местности. Причём не 9 м, а, может быть, несколько километров. Идти нужно обычным спокойным шагом, но к этому сначала нужно подготовиться.

Необходимо узнать длину своего шага. Для этого следует отложить на ровной поверхности отрезок длиной 10 м. Спокойно пройдите это расстояние, считая шаги. Потом разделите 10 м на число шагов. Результат и будет средней длиной шага. Всё.

Теперь вы сами стали довольно точным инструментом для измерения расстояний на местности. Только не забывайте считать шаги, измеряя расстояние до каждого из наносимых на карту объектов.

Затем нужно воспользоваться масштабом и отложить на лучах, расходящихся от точки съёмки, отрезки, соответствующие расстоянию до объектов. Теперь положение этих объектов точно определено. На карте их необходимо отметить с помощью соответствующих условных знаков.

В результате лист бумаги приобретает вид настоящего плана местности, на котором отмечено местоположение множества объектов и ориентиров. Правда, на плане не нанесены неровности земной поверхности, то есть рельеф. Для изображения рельефа компаса и линейки маловато. Это дело сложное, требующее использования точных приборов, глубоких профессиональных знаний и умений. По полученному плану тем не менее вполне можно определять расстояния, прокладывать маршруты, намечать участок для будущего огорода или крестиком отмечать место, где планируется зарыть клад.

Но позвольте, скажет кто-то, ведь это только три этапа, а их должно быть четыре. Правильно, хотя карта готова, есть ещё один важный этап работы.

Для чего требуется?

Случаи, когда требуется составление ситуационного плана участка, касаются непосредственно земельного надела, расположения его на местности относительно других объектов поселения и наличия близлежащих коммуникаций. Перечислим их:

1. При составлении Акта при межевании и оформлении межевого плана. Этим фиксируются границы участка. Документ требуется для совершения любых юридических действий.
2. Необходим для получения разрешения на строительство или реконструкцию зданий, планируемых к возведению или имеющихся на участке. Планирование застройки жилым домом или иными хозяйственными объектами неразрывно связано с рельефом местности и прилегающими коммуникациями.
3. Требуется при получении технических условий в случае подключения к газовым и электрическим сетям. В целях газоснабжения имеющегося на участке дома или планируемого к возведению в ситуационном плане указывается источник природного ресурса, к которому возможно произвести подключение. Одновременно уточняется срок сдачи объекта. Ситуационный план по электрификации должен содержать все постройки на участке земли, внешние электрические линии, внутреннюю разводку по дому с указанием электросчетчиков и марки кабеля, а также наличие системы заземления.

Для запроса в администрации потребуется предоставить несколько документов:

• заявление с указанием лица – собственника участка и его реквизитов, адрес участка и его кадастровый номер, в связи с чем план необходим;
• удостоверение личности заявителя;
• правоустанавливающие документы на участок, подтверждающие, что заявитель является его собственником.

После рассмотрения заявления администрация выдает запрошенный план.

Следует отметить, что отказ может оказаться необоснованным, тогда собственник вправе обратиться с обжалованием решения администрации в досудебном или судебном порядке.

Второй этап — определение азимутов

Оглянитесь вокруг. Осмотрите местность и выберите те объекты, которые должны быть нанесены на карту: край леса, вершина оврага, сарайчик на опушке, колодец, одинокое дерево, холм Подзорная Труба, остров Скелета и т.д. Чем их больше, тем подробнее будет карта. Из точки съёмки с помощью компаса определяются азимуты всех объектов, которые намечено изобразить на карте. Потом, используя транспортир, на будущей карте откладываются углы, соответствующие значениям этих азимутов. Из точки съёмки проводятся лучи, указывающие направление на выбранные объекты. Карта пока ещё не слишком похожа на настоящую. На ней изображена только точка с расходящимися лучами, указывающими направления на выбранные ориентиры. На этом второй этап можно считать законченным.

Как бесплатно скачать ситуационный план земельного участка

Зачастую граждане сами пытаются разыскать в интернете ситуационный план и распечатать его. Но найти уже готовый план онлайн, зная кадастровый номер участка, невозможно. Его нет в свободном доступе. Распечатать найденный снимок участка не составит труда, но не будет соблюден масштаб 1:2000, что сделает документ непригодным для предоставления его в ведомственные структуры.

Вариантами для скачивания и самостоятельного оформления могут быть следующие:

1. Аэрофотоснимки с карт Гугл и Яндекс. Их можно распечатать и нанести границы конкретного участка. Следует заметить, что качество распечатки будет далеко от идеального.
2. Публичная кадастровая карта с официального ресурса Росреестра. Качество, как и в предыдущем варианте, будет плохим и непригодным для ведомственных органов.
3. Использование специализированного программного обеспечения. Помимо наличия такой программы необходимо иметь навык работы с ней и технические навыки, которыми обладают профессиональные геодезисты.

Самостоятельное составление ситуационного плана возможно и на бумаге, но здесь тоже нужны определенные профессиональные навыки. Ведь придется не только сориентировать расположение относительно сторон света, но и нанести на план все коммуникации в определенном формате. В итоге он будет не совсем точным, то есть приблизительным, поскольку неспециалисту достаточно трудно соблюсти все нюансы. Невозможно достаточно точно перенести на бумагу инженерные коммуникации, проходящие по участку и прилегающим территориям.

Ответы на вопрос

Отвечает Головатая Ксюша.

Умение читать карты и планы чрезвычайно полезно. Но куда интереснее составить свой собственный, хотя и простой, план какого-либо участка местности. Работы по созданию планов на местности называют её съёмкой.

Отвечает Лысенко Дарина.

Если это по карте то тогда это съёмка со спутника

Отвечает Ендышев Денис.

Съёмка плана местности — это процесс создания картографического изображения определенной территории или местности, с точным представлением ее физических особенностей, объектов, зданий, дорог, рельефа и других значимых элементов. Это важный инструмент для различных отраслей, таких как градостроительство, инженерия, землеустройство, сельское хозяйство, экология и география.

Съемка плана местности обычно включает следующие шаги:

1. Обзор и подготовка: Определение границ съемочной территории, сбор сведений о доступных картографических данных и предыдущих съемках, оценка доступности места и технического оборудования.

2. Топографическая съемка: На местности осуществляется сбор данных, который может включать замеры географических координат, высот, рельефа, характеристик рек, озер, лесов, зданий, дорог и других объектов.

3. Фотограмметрическая обработка: Если используются аэрофотосъемка или спутниковые снимки, то снимки обрабатываются с помощью фотограмметрии для создания точных картографических данных.

4. Цифровизация и составление карты: Полученные данные обрабатываются и преобразуются в цифровой формат, создается карта местности с различными слоями, обозначающими различные объекты и характеристики.

5. Геоинформационная система (ГИС): Иногда результаты съемки плана местности встраиваются в ГИС, что позволяет удобно хранить, анализировать и визуализировать пространственные данные.

Точность и детализация плана местности зависят от конкретных целей съемки и используемых методов, но в любом случае, такая карта обеспечивает важную информацию для различных проектов, планирования, исследований и принятия решений, связанных с данным участком местности.

Что это такое?

Ситуационный план представляет собой схематическое изображение с нанесением самого участка земли, а также прилежащей к нему территории. На план обязательно наносятся все объекты, расположенные на конкретном наделе и вблизи него. Выполняется он на основе проведенных топографических и геодезических работ, в установленном масштабе.

Следует понимать, что ситуационный план отличается от кадастрового или топографического. Существенным различием является отсутствие указаний на рельеф местности и обязательных условных знаков. Все условные обозначения отражаются в описательной части, поскольку план представляет собой наглядную схему и для специалистов и для рядовых граждан.

В документе содержатся следующие сведения:

• адрес и расположение участка относительно сторон света, которые указаны на плане;
• схематическое изображение деревьев, газонов, кустов на участке и вблизи него, а также водоемы, парки и т.д.;
• близлежащие здания и иные объекты строительства (указываются краткие характеристики и количество этажей застройки);
• коммуникации тепловые, газовые, электрические, водоснабжения и водоотведения;
• дороги и транспортные объекты вблизи участка;
• наличие охранных зон вблизи специальных объектов;
• неблагоприятные объекты инфраструктуры, к которым относятся, например, свалки.

Заверяется ситуационный план двумя сторонами: исполнителем и заказчиком.

Документ выполняется в виде схемы, расшифровка дается в описательной части, где также содержится указание на планируемые работы в пределах участка. Здесь же отражены параметры объекта, который планируется возвести или реконструировать в рамках проекта.

Составление простейшего плана местности по описанию

Остановимся на составлении плана местности по описанию. Если есть описание маршрута движения или небольшого участка местности, то мы, используя условные знаки, можем составить план.

Рассмотрим на примере движения геологов:

Поэтапно составим алгоритм действий для составления рисунка плана местности.

На бумаге необходимо провести стрелку, обозначающую стороны горизонта. Это необходимо для ориентирования по плану местности.
Выберем оптимальный масштаб и обозначим на плане местности. В данном случае приемлем, будет масштаб в 1 см – 100 м.
Так как геологи двигались в северном и северо-восточном направлении, начальную точку отметим ближе к югу. Началом пути считается родник, поэтому нанесем его условным обозначением на план местности.
От родника они двигались в северо-восточном направлении 400 м, значит, отмеряем с помощью линейки 4 см. Путь они проходили по грунтовой дороге, обозначаем ее условным знаком на плане местности.
Достигли они реки, которая протекала с востока на запад. Отмечаем на плане реку и направление ее течения. Через реку обозначаем мост.
Путь они продолжили по дороге и через 600 м увидели озеро. Линейкой отмеряем 6 см на север и рисуем озеро

Обращаем внимание, что озеро имеет определенные размеры.
По всей дороге слева от них рос смешанный лес, а справа – хвойный. С помощью условных знаков обозначаем на плане местности.
От озера отмеряем 5 см на северо-восток и по обеим сторонам тропинки обозначаем луг.
Затем они вошли в хвойный лес и увидели домик лесника.. В результате проделанной работы у нас должен получиться географический план местности с условными знаками, схожий с представленным ниже рисунком

В результате проделанной работы у нас должен получиться географический план местности с условными знаками, схожий с представленным ниже рисунком.

Чем же отличается карта от плана местности?

1. Масштаб плана более крупный, а на карте более мелкий.
2. На плане местности и географической карте объекты изображаются в масштабе, однако на карте это происходит не всегда. Например, города на карте обозначены кружочком, а на плане города есть отдельные улицы и дома.
3. Направление на плане определяется по прямой стрелке, а на карте по линиям градусной сети.

Несмотря на все эти различия,они изображают земную поверхность в масштабе с помощью условных знаков.

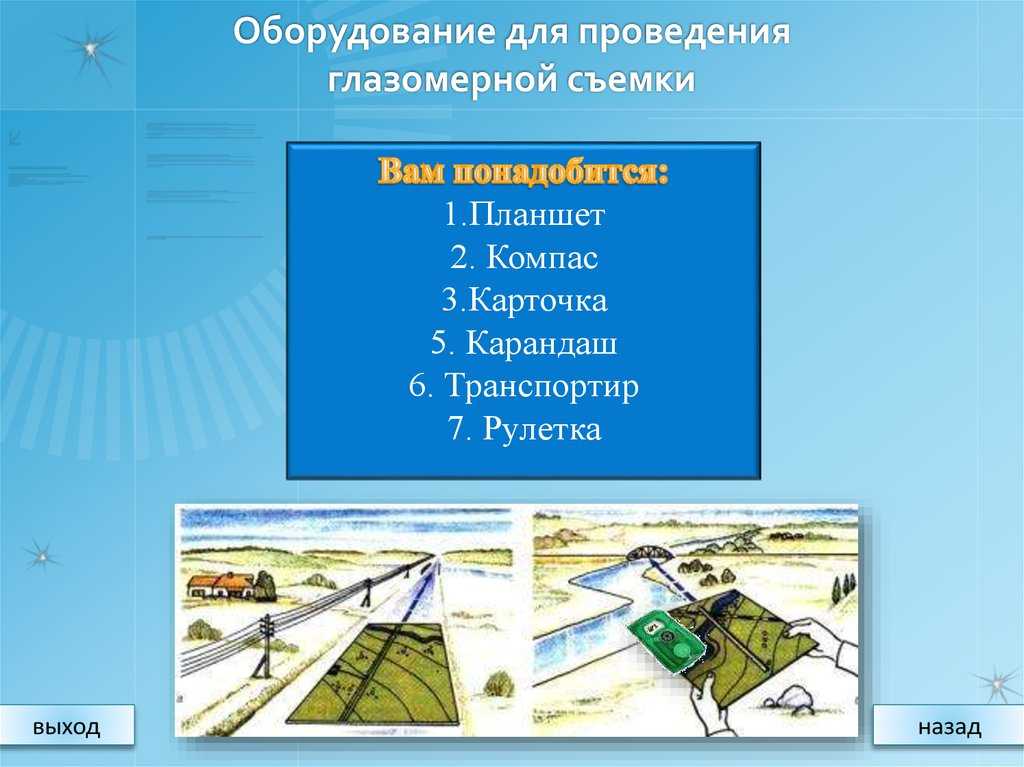

Глазомерная съемка

Расстояния при глазомерной съемке измеряют шагами. Для этого нужно определить среднюю длину шага. Как это сделать? Отмеряем рулеткой, например, 10 метров. Проходим это расстояние и считаем шаги. Затем 10 м делим на количество шагов. У нас получится средняя длина шага.

Вопрос

Как в Древнем Китае измеряли расстояние при составлении первых карт?

Показать ответ

Скрыть ответ

Для измерения расстояний в III веке в Китае была изобретена специальная тележка с зубчатой передачей, которая соединялась с колесом и барабаном. Когда тележка проходила 576 м (ли — древняя китайская единица измерения длины) — раздавался бой барабана. С помощью этого изобретения был составлен «Региональный атлас», который состоял из 18 листов.

Глазомерную съемку можно проводить двумя способами:

• снимать с одной точки (полярная съемка);
• снимать при движении по выбранному маршруту (маршрутная съемка).

{"questions":,"answer":}},"explanation":"Расстояния при глазомерной съемке измеряют шагами. Для этого нужно определить среднюю длину шага."}]}

Полевые работы

В случае замеров собственного участка за исходную точку следует принять наиболее протяженную сторону забора или жилого дома. Предварительно набросайте эскиз участка, на который вы потом будете наносить промеры. Для удобства листок бумаги выберете побольше, вычерчивайте линии под линейку (рис. 1 а). Чтобы не запутаться, подписывайте условные обозначения на абрисе. Так же вам может пригодиться статья → о разметке и разбивке на местности.

Начнём с дома. Обмеряйте его по периметру, фиксируя полученные значения длин линий.

Для полноты картины нам желательно выйти в исходную точку. Как видно из иллюстрации, синей стрелочкой показаны промеры внутри помещения. Для получения наружных размеров, к полученному значению надо прибавить толщину стен (рис. 1б). Теперь мы имеем жесткий контур дома, который станет основой для плана, изготовленного своими руками.

Наносим промеры остальных сооружений на участке. В случае если базисная и измеряемая линия параллельны достаточно будет одного промера.

В прочих случаях понадобится два и более промеров. В геодезии этот метод называется методом створов и перпендикуляров.

Если бы на участке находилось отдельно стоящее строение, схема замеров выглядела бы как показано на рисунке 1в.

На местности не всегда получается отложить прямой угол, поэтому контролем измерений может служить замер диагоналей (рис. 1г).

Этот метод в геодезии называется методом линейных засечек. Таким же образом мы получим крайние точки поворота границы участка, учитывая, что большинство значений на тот момент у нас уже будут известны (рис. 1д).

На практике не всегда есть возможность получить точные размеры из-за загруженности участка, поэтому воспользуемся методом параллельного переноса.

Мы смещаем рулетку параллельно измеряемой величине, чтобы обойти препятствие. В этом случае длина искомой стороны будет равна сумме замеров синей и красных линий на чертеже (рис. 2).

Итогом нашей работы станет абрис с размерами, которые мы и превратим в план участка, нарисованный своими руками (рис 3 а).

Если все размеры не помещаются на чертеже, вынесите их на отдельный листок бумаги.

Измерение расстояний

На план, кроме мельницы, нужно будет нанести
направления на четыре главных ориентира: южную
оконечность озера Гранта, исток Глицеринового
ручья, мостик через него и ближний угол хлебного
поля. Как же островитянам померить расстояния до
этих точек, если у них нет рулетки?

Как перенести на план
расстояния, измеренные на местности?

Как измерять на местности
расстояния?

Название точки	№ точки	Расстояние в метрах от мельницы	То же расстояние в см на плане
Мельница	1
Южная оконечность озера Гранта	2	130	130 : 50 = 2,6
Исток Глицеринового ручья	3	100	100 : 50 = 2
Мостик через Глицериновый ручей	4	200	200 : 50 = 4
Ближний угол распаханного поля	5	200	200 : 50 = 4

Длине поля (200 м) на плане будут
соответствовать 4 см, ширине (100 м) — 2 см.

Этапы маршрутной съемки

Маршрутная съемка начинается с выбора точки, откуда будет осуществляться съемка. Затем следуют подготовительные работы, включающие проверку и подготовку необходимого оборудования. Основные этапы маршрутной съемки:

1. Измерение расстояний на маршруте: используются различные методы измерения, например, тахеометрические приборы, GPS-навигаторы;
2. Перенесение точек местности на план: информация полученная на предыдущем этапе, переносится на плоскость, то есть на карту;
3. Оформление плана, где указывается информация об измерениях, масштаб карточки и другие свойства требуемые для дальнейшей работы;
4. Маршрутная съемка: основное этап, в процессе которого снимаются фотографии, видео или другие данные на всем маршруте.

Топографический план местности

Ранее упоминалось, что примитивные планы были прародителями современных карт. Составляющему любую из них придется ответить на ряд вопросов, прежде чем изобразить план местности:

• Какой масштаб применить?
• Каким методом съемки воспользоваться?
• Как измерить азимут?
• С помощью каких значков и картинок изобразить расположенные на участке объекты?

Ведь каждый такой план требует использования специальных условных знаков, принятых за основу во всем мире. Но сначала следует определиться с масштабом, а после необходимо выбрать место, с которого топографу будет отлично виден весь участок, план которого запланировано начертить. Кстати, при построении плана местности не учитывается кривизна поверхности земли.

А знаете ли вы, что для создания современных планов местности используется разнообразная специализированная техника: вертолеты, самолеты, дроны и спутники.

Четвёртый этап — камеральная обработка

Географические исследования состоят из двух элементов. Первый — это полевые работы. Полевыми работами называются исследования, которые проводятся на местности

При этом не важно, проводились они в поле или исследователь находился в лесу, в городе, в море или на воздушном шаре — всё равно эти работы называются полевыми. Полученные в результате полевых работ данные обрабатываются в комфортных условиях: в помещении, за столом

Это и называется камеральной обработкой.

Представьте себе, вы целый день составляли план местности в поле под открытым небом. Дул ветер, может быть, иногда накрапывал дождик, руки ваши были не идеально чисты, а чертить на листе бумаги, прикреплённом к дощечке, не слишком-то и удобно. Лист бумаги, с которым вы вернулись домой и гордо называете картой, помят, местами порван. На нём видны неизвестно откуда взявшиеся отпечатки пальцев, следы помарок и исправлений. Это — полевой рабочий материал, черновик. Он должен быть обработан в камеральных условиях. Изображение с черновика самым аккуратным образом должно быть перенесено на чистый лист. Оно должно быть взято в рамку, снабжено легендой. Необходимо указать масштаб, применённый при создании карты. Ну и хорошо бы написать имена авторов этой карты. Ведь вам есть чем гордиться, вы изучили и нанесли на карту кусочек планеты. Пусть и очень маленький. В таком виде полученное изображение уже можно считать готовой картой.

Полярная съемка местности

Для точки полюса подойдет место, с которого хорошо видна вся снимаемая территория.

Для начала работы нужно сориентировать планшет, то есть поворачивать его до тех пор, пока синяя стрелка компаса не будет совпадать с буквой С (север).

Полярная съемка плана местности

Затем отмечаем на листе бумаги полюс (точку нашего местонахождения) с помощью булавки. Прикладывая к булавке линейку, направляем ее на местные объекты (например, на рисунке это мельница, дом и колодец) и чертим линии.

Шагами измеряем расстояние до заданных объектов. Затем с помощью масштаба вычисляем расстояние, которое необходимо отложить на этих линиях до объектов.

Обозначаем объекты на нашем плане, используя условные знаки.

{"questions":,"answer":}},"explanation":"Полярная съемка — глазомерная съемка, при которой наблюдатель постоянно располагается в одной точке (точке полюса)."},{"content":"Расставьте действия при проведении полярной съемки по порядку.`sorter-11`","widgets":{"sorter-11":{"type":"sorter","items":}}}]}
