Что такое план местности и как его составляют. составление простейших планов местности

Глазомерная съемка

Картографы выполняют съёмку местности (наземную, воздушную или космическую) сложными инструментами с точными измерениями расстояний. Простую съёмку, при которой расстояния определяют приблизительно (на глаз), называют глазомерной. При такой съёмке расстояния обычно измеряют шагами. Для определения средней длины шага отмеряют расстояние рулеткой. Затем проходят его, считая шаги. Далее определяют длину шага путём деления известного расстояния на количество шагов.

Глазомерную съёмку проводят либо с одной точки, либо двигаясь по выбранному маршруту. При любом виде съёмки необходимо уметь пользоваться .

Вид съемки, при котором наблюдатель постоянно находится в одной точке точке полюса, называют полярной съёмкой. С точки полюса фиксируют расположенные вокруг объекты и шагами определяют расстояния до них.

Масштаб плана выбирают таким, чтобы план уместился на листе бумаги. Расстояния от точки полюса до объектов откладывают с помощью линейки в выбранном масштабе. Объекты обозначают соответствующими .

Сколько это стоит и сколько времени занимает?

Стоимость топосъёмки складывается из нескольких параметров:

• размеры и форма участка. На участках сложной формы требуется больше поворотных точек. Они позволяют установить точные границы.
• его доступности. Быстрее и точнее делать измерения из одной точки, а растения, деревья и дома и постройки затрудняют это и увеличивают затраты
• плотности застройки. Работа в застроенной промышленной зоне с густой растительностью занимает больше времени и поэтому стоит дороже
• рельефа. На ровной местности работы занимают меньше времени и стоят дешевле
• удалённости от Москвы
• масштаба. Чем крупнее масштаб, тем сложнее подготовка и выше стоимость работ геодезиста.

Как сэкономить? Топографические работы в сезон с апреля по ноябрь стоят дешевле. Возможно, на вашем участке не требуется составлять техническое задание и получать разрешение. В итоге это снижает стоимость работ и время выполнения.

В среднем все работы наших геодезистов занимают 3-7 дней.

В таблице вы увидите примерные цены на топографическую съёмку.

Цены на топографическую съёмку

Название услуги	Цена
Топографическая съёмка участка 1 га	от 3 000 руб.
Установка поворотной точки 1 шт.	От 2 000 руб.
Определение границ участка	От 10 000 руб.
Согласование границ без учёта госпошлин	От 10 000 руб.

Когда речь идёт о топографических планах для коммуникаций и подземных объектов, требуется получить разрешение, согласование и подтверждение на выполнение работ.

Относится к телефонным линиям, газовым и электросетям, канализации.

Для чего нужны планы и карты местности

спутниковый снимоктопографическую карту

План местности отличается от такой карты только более крупным масштабом, поэтому на нем, как правило, изображена поверхность меньшей площадью, а также большей детализацией. На планах масштабов 1:500 и крупнее отражается буквально каждый куст и каждое дерево, даже груда камней, существует и такой условный знак. Чем мельче масштаб карты, тем она менее детализирована, но тем большую поверхность она позволяет охватить. Планы и карты местности используются для получения объективного представления о расположении объектов недвижимости, в том числе и в ситуационном плане, с учетом того, как далеко и в какой стороне от них расположены другие объекты.

Градусная сеть

На глобусе и всех географических картах есть сетка из тонких линий, получившая название градусная сеть. Каково же понятие и значение градусной сети?

Градусная сеть Земли состоит из условных линий, пересекающихся друг с другом. Линии эти крайне необходимы для нахождения объектов.

Мы уже знакомы с двумя точками – Северным и Южным полюсом. На равнозначном расстоянии от полюсов проведена линия градусной сети в виде окружности – экватор. Параллельно этой окружности проходят линии, получившие название параллели. Протягиваются они с запада на восток. Через полюса проведены окружности, пересекающие параллели, получившие название меридианы и составляющие градусную сеть. Протяженность меридианов определяется с севера на юг.

Градусная сеть на глобусе Источник

Зная направление протяженности линий градусной сети, можем определить по сторонам горизонта, где находится участок на карте.

Длина параллелей по градусной сети может различаться. Длина по градусной сети меридианов везде одинаковая. В результате главной линией градусной сети считается нулевой или начальный меридиан. Эта главная линия градусной сети простирается по пригороду Лондона и ее легко найти на карте. Этот меридиан разбивает планету на 2 полушария: Западное и Восточное.

Важнейшие линии градусной сети изображены в виде окружности на карте. Поэтому длина параллелей и меридианов по градусной сети измеряется в километрах и градусах. Чтобы понять принцип определения расстояния в градусах, давайте разберемся, как устроена градусная сеть.

Возьмем любую окружность и разделим на 360 частей.

Точки деления соединим с центром окружности, в результате круг будет разбит на 360 углов. Каждый угол будет равен 1. На рисунке каждый угол равен 10, если бы мы провели через 1, то они бы слились друг с другом. Градусную сеть на карте обозначают так же, через определенное число градусов. Чаще всего линии проведены через 10. Очень хорошо видно градусную сеть на контурной карте.

Контурная карта

Отсчет градусов по параллелям ведется от экватора, а по меридианам от начального или Гринвичского меридиана. На градусной сети экватор и начальный меридиан имеют обозначение 0.

По градусной сети карты можно определять расстояние между объектами в градусах и километрах. Рассмотрим на примере.

1) Выявим географические координаты: долгота самой западной точки на параллели 10° с.ш будет соответствовать 15° з.д.; долгота самой восточной точки на этой же параллели будет 52° в.д.

2) Рассчитаем протяженность материка в градусах по 10°с.ш., для этого найдем сумму полученных градусов 15° + 52° = 67°

3) Определим протяженность в километрах по 10° с.ш. Нам необходимо узнать длину параллели. Однако все параллели различны по длине. Можно воспользоваться таблицей, приведенной ниже для ее определения.

В таблице находим длину параллели 10, она составляет 109,6 км. Умножаем ее на выявленные градусы

109,6км • 67 = 7014 км

Получаем длину материка с запада на восток в километрах.

• Выявим географические координаты: широта северной точки на этом меридиане будет равна 32° с.ш., а южной — 37° ю.ш.
• Рассчитаем протяженность в градусах по 20° в.д., для этого сложим выявленные данные 32° + 37° = 69°
• Найдем протяженность в километрах по 20° в.д. Для этого длину 1° меридиана умножаем на полученные градусы

111,3 км • 69 = 7659 км

Величина 1° по меридиану всегда соответствует 111,3 км, так как все меридианы равны друг другу.

По градусной сети можно найти расположение любого участка на планете, их называют географические координаты.

Атмосферное воздействие

В мировой акватории такого рода влияние обуславливается давлением неоднородных масс. Вкупе с космическими аномалиями потоки воды в океанах и более маленьких бассейнах изменяют не только свое направление, но и мощность. Особенно это заметно в морях и проливах. Ярким примером может служить Гольфстрим. В начале своего пути он характеризуется повышенной скоростью.

Во Гольфстрим разгоняется одновременно и противными, и попутными ветрами. Такое явление образует цикличное давление на слои бассейна, разгоняя поток. Отсюда в определенный период времени происходит значительный отток и приток большого количества воды. Чем слабее давление атмосферы, тем выше прилив.

Когда уровень воды понижается, уклон Флоридского пролива становится меньше. Из-за этого значительно уменьшается скорость течения. Таким образом, можно сделать вывод, что повышенное давление снижает силу потока.

Индийский океан и его течения

Для северной части бассейна характерна сезонная смена теплых и холодных потоков. Такая постоянная динамика вызвана действием муссонной циркуляции.

В зимний период главенствует Юго-Западное течение, которое берет начало в Бенгальском заливе. Немногим южнее находится Западное. Это океаническое течение Индийского океана пересекает акваторию от побережья Африки до Никобарских островов.

Летом восточный муссон способствует значительному изменению поверхностных вод. Экваториальное противотечение смещается на глубину и заметно теряет свою силу. В результате его место занимают мощные теплые Сомалийское и Мадагаскарское течения.

Что такое топосъёмка?

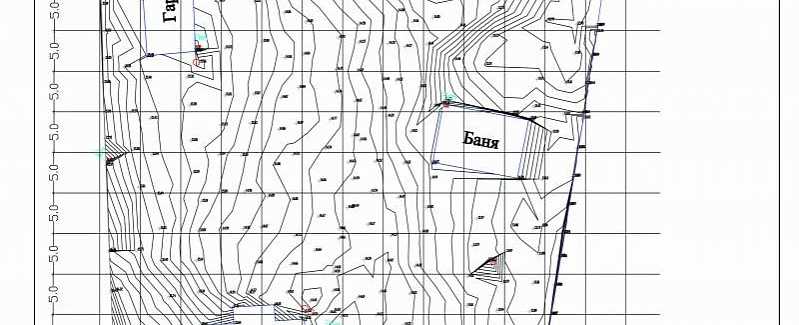

Топографическая съёмка – это полная и подробная информация об участке на местности. Результатом работ становится готовый топографический план или геодезическая основа для строительства. Это позволяет избавиться от рисков во время закладки инженерных сетей и коммуникаций, ввода зданий и сооружений в эксплуатацию и постановки на кадастровый учёт. Полученные данные используется для составления проекта застройки территории. Выполняется топосъёмка разными методами, выбор зависит от цели использования полученных данных. Топографический план станет результатом объединения полученных данных в одно целое.

Для топографической съёмки вашего участка могут быть использованы спутниковая аппаратура, оптические приборы. В арсенале «Городской Ассоциации Инженеров Геодезистов» есть современное оборудование, которое отвечает современным требованиям законодательства и проходит поверку в установленные сроки.

Для топографической съёмки используются

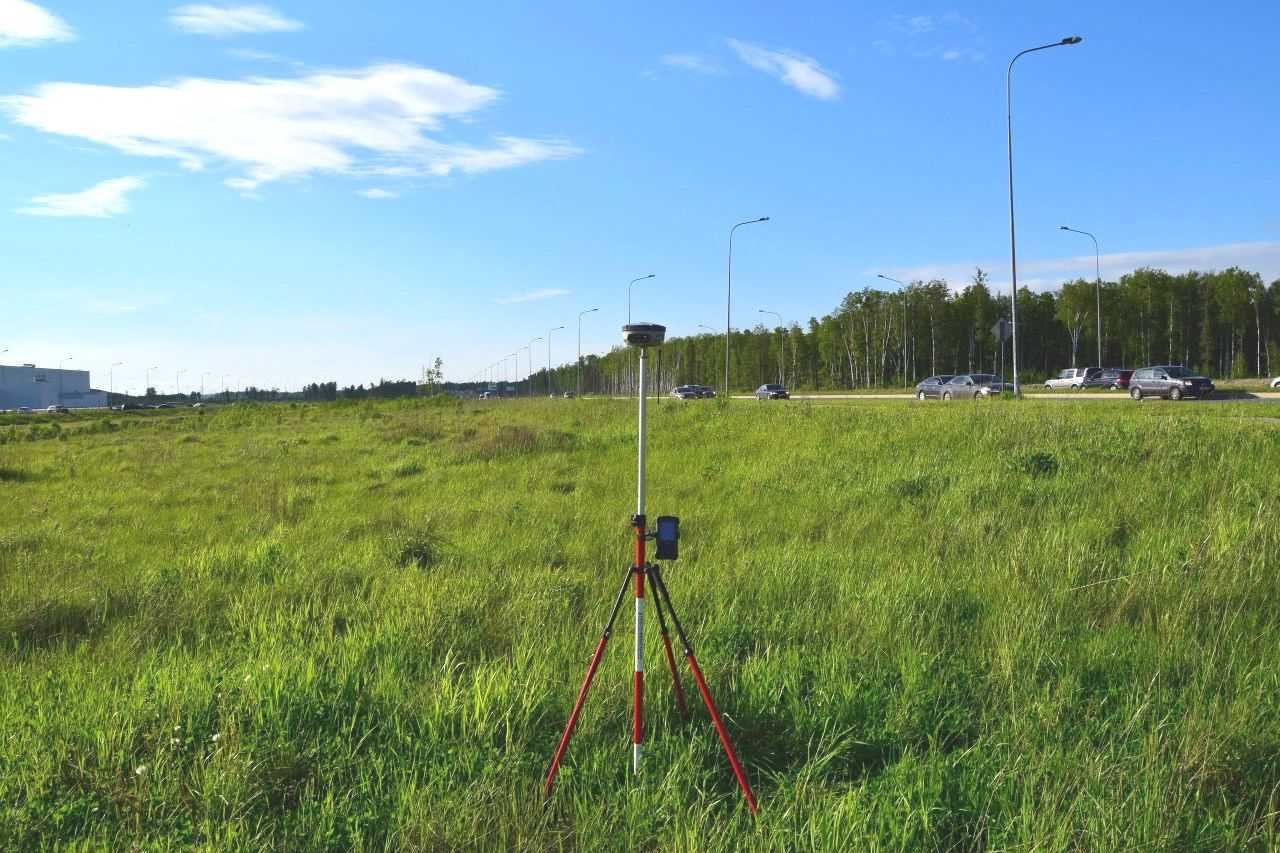

• GPS-оборудование

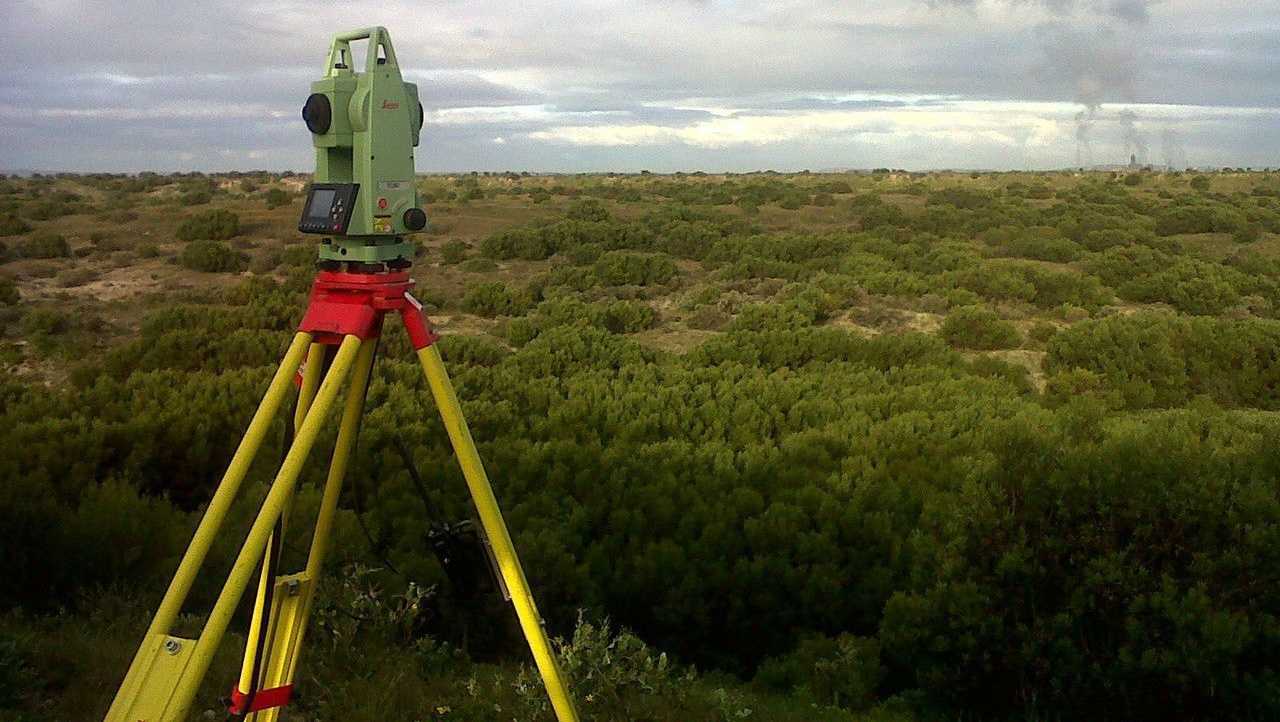

• Тахеометр
• Трубо-кабелеискатель
• Лазерная рулетка
• Беспилотные летательные аппараты с GPS

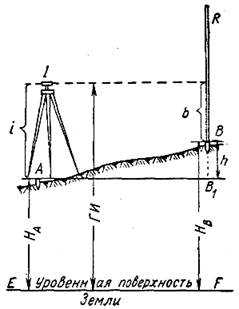

Для каждой точки на местности определяются три координаты: длина, ширина, высота. Получается сетка-план-чертёж вашего участка. А дальше по координатам наносится всё, что расположено на нём. Например, плодовые и ягодные деревья и кустарники, бытовки, гаражи, заборы и прочие объекты. Топографическая съёмка обязательно фиксирует положение высот и перепадов на местности.

План земельного участка

Планы земельных участков, которые имеются у каждого собственника такого участка, являются частным примером плана местности. Если на этом плане имеются отметки высот точек поверхности, нанесены построенные здания и подсобные строения, ограды, садовые дорожки, беседки и огородные грядки, вы имеете, по сути, трехмерную модель местности. Такая модель является основой для планирования территории земельного участка и работ по ландшафтному дизайну, она значительно облегчает проектирование и прокладку инженерных коммуникаций. В том случае, когда вы приобрели участок, чтобы построить на нем новый дом, такой план местности просто необходим. Существуют программные продукты, которые позволяют смоделировать рельеф этого участка и визуализировать его. Вы сможете, например, выбрать оптимальное место для постройки дачи или коттеджа с учетом имеющегося проекта.

Вспоминаем:

Что послужило прообразом географических карт? Что такое географическая карта?

Ключевые словагоризонтальная плоскость, план местности, географическая карта, масштаб.1. Отличия плана от карты

. План местности и географическая карта — это уменьшенное изображение земной поверхности на бумаге условными знаками. Но они имеют отличительные особенности.

Отличия плана местности от географической карты вытекают из величины изображаемой территории.

1. На географических картах показывается вся поверхность Земли или большие, крупные ее части, а планы составляются на небольшие участки местности. Изображение на картах дается в сильно уменьшенном виде. Уменьшение на планах значительно меньше, чем на картах. Планы имеют крупные масштабы (1:10 000 и крупнее). Поэтому на планах даны такие подробности, какие нельзя дать на карте.

2. На плане показаны точные очертания предметов местности, а на карте даже крупные объекты изображаются в обобщенном виде.

3. При построении планов кривизну шарообразной поверхности Земли не учитывают и считают, что участки поверхности, которые изображаются на планах, являются плоскостью. При построении карт кривизну земной поверхности всегда учитывают.

4. На картах всегда вычерчивают параллели и меридианы, а на планах — нет.

2. Значение карт.

Географические карты и планы — верные помощники человека при изучении природы, населения, ведении хозяйства.

По картам определяются очертания, размеры и взаимное расположение объектов. По ним можно измерять расстояния, длину рек, береговой линии, высчитывать площади отдельных территорий, определять высоты и глубины. На основе географических карт можно судить о географическом положении изучаемой территории, ее рельефе, полезных ископаемых, климате, реках, почвах, растительности, животном мире. Умение работать с картами различного содержания позволяет изучать природу, население и хозяйство территории.

Карты широко используются в практической деятельности человека: для ориентирования на местности, на транспорте, в туристических походах, экспедициях. Специальные географические карты помогают предсказывать погоду, землетрясения, наводнения и другие природные явления.

Карты служат людям для борьбы с болезнями. Например, в некоторых районах земного шара жители страдали тяжелой болезнью: у них появлялся зоб. Долгое время врачи не могли выявить причину заболевания. Когда на карту нанесли те районы, в которых жители были подвержены этому заболеванию, то обнаружили, что на этих территориях почвы и воды бедны йодом. Недостаток этого элемента способствует появлению зоба. Поэтому в некоторые продукты добавляют небольшое количество йода. Болезнь стала отступать.

Вы уже знаете, что, прежде чем приступить к изучению какой-либо территории, ее внимательно изучают по картам. Они служат основой для размещения различных хозяйственных объектов (плотин, каналов, водохранилищ, гидроэлектростанций, населенных пунктов, железнодорожных и автомобильных дорог и т. п.), для оценки природных условий, их преобразования.

1. Какие отличия географической карты от плана? 2. Какое значение имеют географические карты? Для чего они используются? 3. Вспомните, в каких случаях вам или вашим родителям приходилось пользоваться планами местности или географическими картами?

Как проводится?

Топосъёмка проходит этапы подготовки, измерения на территории и камеральной обработки данных.

На подготовительном этапе мы подробно знакомимся с вашей ситуацией, характером местности, документами, определяем цель топосъёмки и составляем техническое задание. В нём краткое описываем назначение работ, их состав, информацию об исходных данных, схемы размещения работ, объём, смету и сроки выполнения. На этом этапе определяется, какое именно оборудование больше подходит под условия вашего участка. Дальше выполняются следующие действия:

• Выбираем масштаб в зависимости от задачи, которую необходимо решить
• На основе ваших документов копируем границы участка с сайта Росреестра
• Выносим в натуру эти границы

Полевые изыскания проводятся на вашем участке. Непосредственно на местности проводим следующие действия.

• Определяются координаты
• Создаётся геодезическая сеть
• Проводится геодезическое измерение местности
• Находим и выполняем съёмку инженерных коммуникаций.

Дальше опишем подробно эти этапы.

Мы выполняем замеры и исследуем территорию с помощью необходимого оборудования.

В зависимости от поставленной задачи закладываем временные знаки в виде железных труб, столбов, деревянных кольев с канавами и сторожками. Временный геодезический центр обозначается гвоздём, который вбивается в верхний срез столба или кола, или в виде насечки на металле. В лесной местности делаем отметки на деревьях краской. Все заложенные геодезические знаки отмечаются в специальных актах. На каждый из них составляется карточка и фотография места закладки. После создания такой опорной геодезической сети проводим топографическую съёмку, сверяем правильность проведённых измерений.

Вот малая часть того, что указывается во время топографической съёмки:

• Строения и здания изображаются контурами и габаритам цоколей. Они указываются на плане с перечислением этажности, материала изготовления и назначения зданий.
• Границы районов, участков, заповедников и ограждений.
• Отмечаются названия населённых пунктов, улиц, станций, пристаней, лесов, оврагов и всех имеющихся географических объектов.
• Когда получено разрешение на съёмку подземных коммуникаций, то на плане дополнительно отражается подземная прокладка трубопроводов, грунтовые и шоссейные дороги с тоннелями, переездами и переходами.
• Озёра, реки, пруды и водохранилища вместе с площадью разлива. Береговые линии указываются фактически на момент съёмки.
• Обязательно отмечаются колодцы, естественные источники водоснабжения, резервуары, отстойники и колонки.
• Рельеф местности наносится на чертёж в виде горизонтальных линий с отметками высот. Отмечаются овраги, осыпи, ледники, скалы, обрывы.
• Указываются сады, леса, луга и отдельно стоящие деревья, кустарники.
• Отмечаются тип грунта
• Формы земной поверхности в виде песков, глинистых, щебёночных поверхностей, а также болота и солончаки.

Камеральный этап проходит в офисе компании. Специалист обрабатывает полученную информацию, вносит её в специальные программы и создаёт документы в электронном и бумажном видах. Заверяет их подписью и печатью, предоставляет в формате, который предусмотрен законодательством.

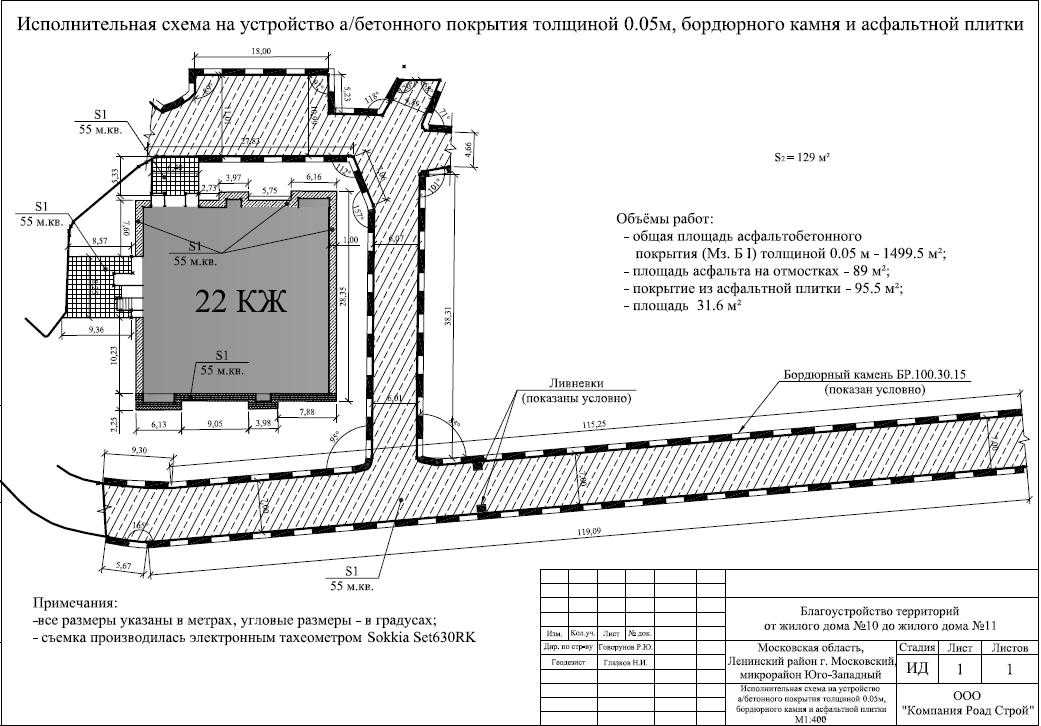

После завершения полной камеральной обработки вы получаете готовую детальный план с описанием рельефа местности с указанием всех точек и горизонталей. Пакет документов готов для предоставления в государственные инстанции.

Мы специально подробно описываем ход работ, так как все установленные на вашем участке нашими геодезистами знаки мы передаем под роспись владельцам участка. А вам необходимо обеспечить их сохранность. Когда топосъёмка проводится на территории посёлка, сельского поселения, то геодезические знаки сдаются местной или районной администрации. Об этом составляется акт в 3 экземплярах, по одному каждой из сторон и в территориальный орган Росреестра.

Маршрутная съемка

Безусловно, с одной точки (даже очень высокой)
никогда нельзя в деталях увидеть обширный
участок местности. Например, с крыши мельницы не
видно, куда поворачивает восточный берег озера.
Поэтому съемку местности часто дополняют
маршрутной съемкой, то есть той, которая делается
по ходу путешествия.
Мы вместе с отрядом островитян отправимся в
обход озера Гранта. «…Колонисты продолжили
исследование берега озера, который, сделав
небольшой изгиб, тянулся параллельно морскому
побережью. С этой стороны берег был не так лесист,
но редкие группы деревьев делали его пейзаж еще
живописнее… На севере озеро образовывало чуть
вогнутую излучину… Колонисты направились к
устью Красного ручья. Обход не превышал полутора
миль. Это была приятная прогулка, так как между
редкими деревьями оставался широкий проход…
Растительность была не столь обильной, как на
всем пространстве между Красным ручьем и рекой
Благодарности».
Нанесите все увиденное с помощью условных знаков
на план.

Когда необходима геодезическая съемка — обзор основных ситуаций

А для чего необходим геодезический план земельного участка? Чтобы сослаться на него в случае затруднений с определением границ и местоположения, координат вашего имущества.

Давайте представим, что нам срочно понадобился план участка земли. В каких наиболее распространенных случаях обращаются к геодезистам за помощью и можно ли обойтись собственными силами?

Ситуация 1. Постановка объекта недвижимости на кадастровый учет

Геодезию участка наиболее часто заказывают кадастровые работники для постановки на учет. Им необходимы точные координаты вашего участка. Сделать такие измерения самостоятельно практически нереально.

Для точного измерения границ земельного участка потребуются:

• специальные навыки работы с геодезическими инструментами (как и сами инструменты);
• сертификаты соответствия (ваша квалификация как специалиста);
• специальные знания по построению и привязке участка к геодезической сети и другое.

Межевание территории потому и проводится профессионалами, чтобы в кадастровом реестре один участок граничил с другим, а не имел перекрестных земель. Если геодезическая съемка была сделана некорректно, и координаты переданы кадастровому инженеру, будут последствия юридического характера.

Ситуация 2. Споры с соседями

Зачастую на дачных участках соседи оспаривают территориальные границы своих земельных участков. Геодезический план предусматривает привязку к конкретным координатам, благодаря которым можно абсолютно точно прочертить на местности контур земельного участка. Или еще лучше произвести вынос границ земельного участка в натуру.

Смотрим видео по разбору соседских споров.

К тому же не следует забывать о строительных нормах. Возведение конструкций на земельном участке должно соответствовать определенным величинам и расстояниям от земель общего пользования и территорий соседей.

Ситуация 3. Разделение или объединение участков

В этом случае съемка необходима для законной перепланировки участков. Причем сделать это лучше еще до начала работ. Формально ничего не изменится, но с точки зрения закона границы вашего участка были изменены, соответственно должны быть изменены и кадастровые записи в реестре.

Изменение границ участков — это изменение объема собственности, а значит, оно должно быть урегулировано законодательно. Иначе границы могут быть оспорены в суде любым заинтересованным лицом.

Ситуация 4. Проведение имущественных сделок с землей

В этом случае геодезическая съемка — часть процесса купли-продажи недвижимости. Земельный участок должен быть оценен, а для этого необходим план участка.

Кроме того, вы можете продать часть надела, сдать в аренду или предоставить место для строительства какого-либо сооружения — все это требует геодезической съемки, включая инженерные изыскания для строительства.

Ситуация 5. Определение площади участка

Самые банальные и наиболее часто проводимые работы. В 99% случаев съемка заказывается, чтобы точно определить размер участка и, соответственно, размер налогов.

Также съемки площади земельных угодий проводят на брошенных землях и на вновь осваиваемых. Эти работы проводятся чаще всего в сочетании с топографической съемкой местности.

Способы изображения земной поверхности, их отличия друг от друга

В настоящее время мы можем встретить большое множество различных изображений земной поверхности. Съемка может производиться не только на поверхности суши, также может происходить в океане, воздухе и из космоса. Для обозначения всего множества изображений местности используется такое понятие как «геоизображение». Под ним подразумеваются любые модели земных объектов, представленные в графической форме.

Остановимся на видах изображения земной поверхности:

1. Глобус – это объемная модель нашей планеты, уменьшенная во много раз. Это изображение земной поверхности отражает действительное соотношение размеров и взаимное расположение различных географических объектов. Также рассматривая глобус, мы можем понять форму и размеры Земли.

В чем же отличие глобуса от планеты Земли? Самое главное отличие в размере – он намного меньше. Объекты показаны с помощью специальных обозначений получивших название условных знаков.

1. Карты и планы считаются еще одним способом изображения земной поверхности и отображены на плоскости.

На плане чаще всего представлено изображение небольшого участка земной поверхности на плоскости. Карта несет в себе изображение значительного участка земной поверхности, всегда уменьшенное в масштабе. Здесь представлены отдельные материки, океаны, страны и даже вся планета. Однако во всех случаях географические объекты отмечаются с помощью условных знаков.

1. Большое количество карт по определенной тематике объединяются в сборник, получивший название атласа. Они могут различаться в зависимости от разных параметров, познакомимся с ними на рисунке.

1. Одним из способов изображения местности считаются аэрофотоснимки и космические снимки. С помощью снимков получают подробное уменьшенное изображение земной поверхности на плоскости.

Сходство всех фотографических изображений то, что они отображают земную поверхность чаще всего в цвете, однако есть и отличия. Например, если выполнять съемку с самолета, то можно получить изображение всех неровностей земной поверхности. Такое изображение получило название аэрофотосъемка.

С помощью спутников из космоса делают наглядные снимки с изображением земной поверхности на плоскости. В данных снимках все зависит от высоты, на которой находится спутник – чем выше, тем менее детальным будет изображение. Такие снимки называются космические.

Космический снимок Земли

Мы познакомились с различными способами изображения земли. Чем же отличаются все представленные изображения земной поверхности? Представим данный материал в таблице.

Оформление заказа

Заявка подаётся в геодезическую компанию по месту расположения ЗУ. К ней прилагаются , подтверждающие право владения участком и паспорта заказчиков.

Сколько стоит топографическая съемка земельного участка?

Цены на обозначенные работы устанавливаются в зависимости от региональных расценок, с учётом рентабельности компании и перечня предоставляемых услуг.

В частности, самые высокие расценки стоимости топографической съемки земельного участка – в Москве и Санкт-Петербурге, ориентировочно на разные виды услуг они составляют:

1. Кадастровые работы на участках до 10 соток – от 10-20 тысяч рублей
   , в зависимости от места расположения ЗУ. С увеличением площади цены повышаются.
2. Составление межевого проекта на строение до 200 м. – от 8-10 тысяч
   .
3. Установление поворотных точек, если участок имеет их не более четырёх – от 8-14 тысяч
   , в зависимости от места расположения.
4. Составление СПОЗУ для электрификации или газификации ЗУ – от 6 тысяч
   .

Как составить план местности на основе полярной съёмки?

Этот способ съёмки используется для планировки открытых пространств, ограниченных кривыми контурами.

1. Лист бумаги в клетку закрепляем на фанере или планшете. В левом верхнем углу закрепляем компас, ориентируя букву С (Север) вверх (к верхнему краю листа).

1. Выбираем точку (полюс) — место откуда будем снимать местность. Лучше всего панорама просматривается с возвышения. Точка должна быть в центре снимаемой площади, откуда она вся хорошо видна. Именно поэтому такая съёмка местности и называется полярной — её производят из одной точки.
2. Выбираем масштаб плана. Измеряем расстояние на местности, которое нам нужно будет нанести на лист. Пусть оно максимально равно 300 м. Измеряем свой лист — 10 см х 10 см? Чтобы правильно подобрать масштаб, делим 300 на 10, получаем 30. Наш масштаб — в 1 см 30 м. Подписываем масштаб внизу листа бумаги, чертим линейный масштаб.

1. Ориентируем планшет на север, в верхнем углу плана наносим стрелку вверх и подписываем север-юг. При работе постоянно следим, чтобы стрелка компаса показывала на север. После ориентирования ставим точку на листе бумаги, обозначая место, откуда мы будем снимать (мы выбрали её ещё в начале).
2. Делаем визирование на основные ориентиры при помощи визирной линейки — определяем направление и чертим тонкую линию карандашом на бумаге.

1. Определяем и подписываем азимуты на эти предметы (углы между направлением на север и на объект, измеряемый по часовой стрелке) и откладываем расстояние до них. Как? Сначала измеряем их на местности — рулеткой, полевым циркулем или шагами, берём среднюю длину шага в 60 см. Чтобы высчитать расстояние, сначала количество шагов умножим на 60, пусть у нас расстояние — 10 шагов, тогда получится 600 см или 6 м. Переносим расстояние на план, для этого 600 делим на величину масштаба: 600:30= 20 см (что-то получилось больше длины и ширины нашего листа). Обозначаем их (ориентиры и объекты) при помощи условных знаков. Легко определяется расстояние до предмета, высота которого известна. Для этого, держа карандаш отвесно в вытянутой руке, отмечают на нем отрезок, закрывающий наблюдаемый предмет, и затем этот отрезок измеряют. Искомое расстояние (S) определяется из подобия двух треугольников.

Чтобы не перепутать, где подписаны азимуты, а где расстояния, азимуты можно обозначать знаком градусов, а расстояния в шагах или метрах.

Абрисы полярной и маршрутной съёмок

1. После всех выполненных работ мы получили так называемый абрис, но это ещё не готовый план. План составляют в камеральных условиях. На чистом листе снова подписывают масштаб, рисуют стрелку север-юг. Используя линейку и транспортир, переносят весь чертёж на этот лист в выбранном масштабе. По окончании работы чертят рамку и внутри неё подписывают название плана.
2. На самом плане подписывают названия объектов и обозначают их условными знаками. В нижней части листа пишут легенду плана — условные знаки с расшифровкой. Там же у нас уже есть обозначение масштаба, туда же помещаем инициалы автора.

Определение азимутов на местности

Ориентирование по плану местности

План может использоваться с целью в незнакомой местности. Начиная ориентирование, план нужно повернуть так, чтобы верхняя рамка или стрелка на плане, указывающая направление север-юг, была обращена к северу. Где находится север, можно определить по компасу. Далее нужно совместить какую-либо линию плана (например, дороги) с направлением этой же линии на местности. Необходимо также определить, в какой точке местности вы находитесь и где это место на плане. Это можно сделать, выявив местоположение на плане окружающих вас объектов. Это самый ответственный этап ориентирования. Только обнаружив на плане изображения объектов, имеющихся на местности, можно определить, точку своего нахождения.

Измерение расстояний

На план, кроме мельницы, нужно будет нанести
направления на четыре главных ориентира: южную
оконечность озера Гранта, исток Глицеринового
ручья, мостик через него и ближний угол хлебного
поля. Как же островитянам померить расстояния до
этих точек, если у них нет рулетки?

Как перенести на план
расстояния, измеренные на местности?

Как измерять на местности
расстояния?

Название точки	№ точки	Расстояние в метрах от мельницы	То же расстояние в см на плане
Мельница	1
Южная оконечность озера Гранта	2	130	130 : 50 = 2,6
Исток Глицеринового ручья	3	100	100 : 50 = 2
Мостик через Глицериновый ручей	4	200	200 : 50 = 4
Ближний угол распаханного поля	5	200	200 : 50 = 4

Длине поля (200 м) на плане будут
соответствовать 4 см, ширине (100 м) — 2 см.

Что получает заказчик после заказа топографической съёмки в «ГАИГ»



Мы проводим ландшафтную, топографическую съёмку и съёмку для газификации. Обычно такие работы проводятся в масштабе 1:500, но возможно и применение масштаба 1:200.

После заключения договора мы знакомимся с документами, изучаем условия, при необходимости получаем разрешение на проведение топосъёмки. Затем составляем план работ на территории, готовим оборудование. На следующем этапе специалист приезжает на местность и проводит необходимые измерения. Полученные данные обрабатывает в офисе с помощью специальной программы. Затем формирует окончательный документ в электронном виде. Выглядит он как чертёж-сетка с точными координатами, условными знаками и их расшифровкой. Топографический план точно соответствует вашей местности и совпадает по координатам. На нём указаны объекты:

• дороги, магистрали, шоссе
• инженерные сети в виде газо- и водопровода, электрических сетей, ограждения
• здания, постройки
• ограждения со всеми видами ограждений, изгородей
• границы земельных участков и проведения съёмки.

Условные знаки и их расшифровка соответствуют принятым обозначениям в официальных источниках Института геодезии и картографии. На чертеже указаны все данные об исполнителе, адресе проведения, масштабе. Дополнительно к чертежу вы получаете копии свидетельства о допуске нашего специалиста к топографическим работам, лицензий, аттестатов, копии СРО.

Мы представляем интересы заказчика на всех этапах предоставления услуги. При необходимости, помогаем оформить недостающие документы для постановки на учёт в Росреестре. Проводим согласование выполненной топосъёмки в инстанциях

Например, это важно, когда на участке проходят линии ЛЭП или коммуникационные сооружения. Топографический план такого участка обязательно проходит согласование и заверяется печатью организации

А вот согласование может занимать срок от месяца. Это связано с внутренним порядком согласующих организаций.

Почему стоит выбрать нас? У нас есть современное качественное, отлаженное оборудование, с которым мы умеем работать. По опыту работы знаем о сложностях, которые возникают на участках самой различной формы, и умеем их решать.

Хотите познакомиться с нашими специалистами, получить представление о нашей работе или проконсультироваться? Напишите нашему кадастровому инженеру в форме на сайте. Это мгновенный обмен сообщениями.

Для чего нужны планы и карты местности
