Условные обозначения на топографических картах 1:10000

Как определить границы болота на кадастровой карте

Болото – это особое природное образование, которое имеет свои уникальные границы и характеристики. Кадастровая карта позволяет определить эти границы и получить информацию о болоте.

Для начала, необходимо открыть кадастровую карту на официальном сайте Росреестра. Затем, ввести адрес или координаты места, где находится болото. После этого будет видна общая карта с указанием границ и прочей информацией.

Однако, чтобы определить конкретные границы болота, нужно использовать инструменты увеличения и перемещения карты. Зумируя карту, можно увидеть детали и мелкие объекты, включая границы болота.

Важно отметить, что кадастровая карта предоставляет информацию, основанную на данных из различных источников. Поэтому, при определении границ болота на карте, следует учитывать возможные погрешности и неточности

Информация о границах болота на кадастровой карте может быть полезна при решении различных вопросов, связанных с использованием территории. Например, при планировании строительства, разработке земельных участков или проведении экологических исследований.

4.7 Знаки для нанесения элементов дистанции

Элементы дистанции должны быть нанесены на карту типографским способом, по крайней мере, для участников элитных групп. Для остальных категорий участников возможно нанесение дистанций вручную. Размеры соответствуют для всех масштабов карт.

	701 Старт Место старта или место выдачи карт (если они не совпадают) показывается правильным треугольником, ориентированным в направлении первого КП. Центр треугольника показывает точку старта (начала ориентирования). Цвет: пурпурный.
702 Контрольный пункт КП обозначается кругом. Центр круга совпадает с точкой постановки КП. Сегмент круга не должен закрывать мелкие детали карты. Цвет: пурпурный.
703 Номер контрольного пункта Номер КП располагается рядом со знаком КП таким образом, чтобы не закрывались детали карты. Цифра ориентируется на север. Цвет: пурпурный.
Цвет: пурпурный.
Цвет: пурпурный.
Цвет: пурпурный.
	Цвет: пурпурный.
Цвет: пурпурный.
	709 Запретная для бега территория Может быть показана знаком . Если нет естественных ограничений, то ограничивающая линия может быть сплошной, пунктирной или вообще отсутствовать, в зависимостиот того, как промаркирована эта линия на местности. Цвет: пурпурный.
	Цвет: пурпурный.
	Цвет: пурпурный.
	Цвет: пурпурный.

< Предыдущая

Лесные массивы и парковые зоны

На топографических картах масштаба 1:10000, лесные массивы и парковые зоны указываются специальными символами. Эти символы позволяют ориентироваться в местности и определить тип лесного участка или парка.

Основные символы, используемые для обозначения лесных массивов и парковых зон на карте:

Лес — символом на карте обычно является маленькое изображение дерева или схематическая группа деревьев.
Парк — обозначается изображением огражденной или открытой территории с наличием деревьев, кустарников и цветочных клумб.
Лесной массив — указывается сплошной черной заливкой на карте.
Хвойный лес — обозначается зеленым цветом.
Лиственный лес — обозначается коричневым цветом.

Другие символы могут быть использованы для указания лесных масок, парковых зон и других лесных объектов, например, садов или аллей.

При использовании топографических карт для планирования походов или природных прогулок, важно понимать, какие символы обозначают лесные массивы и парковые зоны, чтобы правильно выбрать маршрут и ориентироваться в местности

Масштаб топографической съемки

Масштабом называется отношение линейных размеров. Это слово пришло к нам из немецкого языка, и переводится как «мерная палка».

Что такое масштаб топографической съемки

В геодезии и картографии термин масштаб понимается как отношение настоящей величины какого-либо объекта к величине изображения его на карте или плане. Значение масштаба записывают как дробь, имеющую в числителе единицу, а в знаменателе – число, указывающее, во сколько раз было произведено уменьшение. С помощью масштаба можно определить, какому отрезку на карте будет соответствовать расстояние, измеренное на местности. Например, перемещение по карте, масштабом 1:1000, на один сантиметр будет равнозначно десяти метрам, пройденным на местности. И наоборот, каждые десять метров местности – это сантиметр карты или плана. Чем крупнее масштаб, тем подробнее карта, тем полнее она отображает объекты местности, на нее нанесенные.Масштаб – одно из ключевых понятий топографической съемки. Многообразие масштабов объясняется тем, что каждый тип ее, ориентированный на решение конкретных задач, позволяет получать планы определенной крупности и генерализации. Например, крупномасштабная наземная съемка способна обеспечить детальное отображение рельефа и объектов, находящихся на местности. Ее делают при производстве землеустроительных работ, а также при инженерно-геодезических изысканиях. Но она не сможет показать объекты на такой же большой площади, как мелкомасштабная аэросъемка. Выбор масштаба, в первую очередь, зависит от степени детализации карты или плана, требующейся в каждом конкретном случае. Чем крупнее используемый масштаб, тем выше требования, предъявляемые к точности производимых измерений. И тем большим опытом должны обладать исполнители и специализированные предприятия, выполняющие эту съемку.

Виды масштаба

Существует 3 вида масштаба:

Именованный;
Графический;
Численный.

Масштаб топографической съемки 1:1000 применяется при проектировании малоэтажного строительства, при инженерных изысканиях. Его же используют для составления рабочих чертежей различных объектов промышленности.

Более мелкий масштаб 1:2000 подходит, например, для деталировки отдельных участков населенных пунктов – городов, поселков, сельской местности. Используется он и для проектов достаточно крупных промышленный сооружений.

В масштабе 1:5000 составляют кадастровые планы, генпланы городов. Он незаменим при проектировании железных дорог и автомагистралей, прокладке коммуникационных сетей. Его берут в качестве основы при составлении мелкомасштабных топографических планов. Масштабы более мелкие, начиная с 1:10000, применяются для планов самых крупных населенных пунктов – городов и поселков.

Но наибольшим спросом пользуется топографическая съемка в масштабе 1:500. Спектр ее использования достаточно широк: от генерального плана участка строительства, до наземных и подземных инженерных коммуникаций. Более крупномасштабная работа требуется лишь в ландшафтном проектировании, где соотношения 1:50, 1:100 и 1:200 необходимы для детального описания местности – отдельно стоящих деревьев, кустарников и других подобных объектов. Для топографической съемки в масштабе 1:500 средние погрешности контуров и объектов не должны превышать 0,7 миллиметра, каким бы не был сложным характер местности и рельеф. Эти требования определяются особенностями области применения, в которую входят:

планы инженерных коммуникаций;
составление очень подробных планов сооружений промышленного и хозяйственного назначения;
благоустройство прилегающей к зданиям территории;
разбивка садов и парков;
озеленение небольших участков.

На таких планах изображается не только рельеф и растительность, но и водные объекты, геологические скважины, ориентирные точки и другие подобные строения. Одной из основных особенностей этой крупномасштабной топографической съемки является нанесение коммуникаций, которые обязательно согласовываются с эксплуатирующими их службами.

1:500

Требования к желательным и запрещенным условным обозначениям

В заболоченных местностях для обеспечения безопасности и понимания троп и маршрутов установлены условные обозначения. Они позволяют ориентироваться и избегать препятствий. Однако, существуют определенные требования к тому, как эти обозначения должны выглядеть, и каких символов следует избегать.

Требования к желательным условным обозначениям:

Условные обозначения должны быть четкими и различимыми. Они должны быть видны даже при плохом освещении или в пасмурную погоду.
Желательно использовать знаки, которые общеприняты и хорошо известны. Это позволяет избежать недоразумений и путаницы.
Размеры и цвета условных обозначений должны быть выбраны таким образом, чтобы они были хорошо заметны на фоне заболоченной местности.
Условные обозначения должны быть устойчивыми и долговечными. Они должны оставаться видимыми и не терять своих характеристик со временем.

Запрещенные условные обозначения:

Использование неразличимых или сложных символов. Такие обозначения могут быть трудно воспринимаемыми и могут привести к непониманию или ошибкам при навигации.
Использование слишком маленьких или нечетких символов. Это может привести к тому, что условные обозначения будут незаметными или неправильно распознаваемыми.
Использование различных цветов, которые могут быть плохо видны на фоне заболоченной местности. Лучше останавливаться на одном или двух контрастных цветах.
Использование условных обозначений, которые не имеют общепринятых и понятных значения. Это может привести к неправильной интерпретации и затруднениям в ориентировании.

Соблюдение этих требований помогает улучшить понимание условных обозначений в заболоченных местностях и обеспечить безопасность при движении по ним.

Основные черты условного знака «болото»

Условный знак «болото» на топографических картах используется для обозначения мест, где находится болотистая местность или заболоченные участки.

Основные черты данного условного знака включают:

Заштрихованную область — обозначение болотистой местности или заболоченных участков на карте.
Контурные линии — используются для выделения границ болота и его формы.
Надпись «Болото» — помечает, что данная область является болотом.

Условный знак «болото» помогает ориентироваться на карте и предупреждает о наличии сложно проходимых участков, где возможны затопления и иные характерные особенности болотной местности.

Применение условных обозначений в практике

Одним из наиболее распространенных применений условных обозначений является обозначение опасных мест и запретных зон. Красные или желтые штакеты, огни или флажки показывают места, которые необходимо обходить или избегать.

Еще одним назначением условных обозначений является указание направления движения. Навигационные знаки, указатели и стрелки могут помочь ориентироваться в сложной местности и выбрать правильный маршрут.

Условные обозначения также используются для указания местонахождения экологически важных объектов, таких как природные заповедники, охраняемые территории или гнездовья редких птиц. Это способствует их защите и сохранению, а также предупреждает посетителей о необходимости соблюдать особые правила и ограничения.

Не менее важное применение условных обозначений связано с указанием расстояний и времени в путешествии. Таблички или вывески с информацией о расстоянии до ближайшего поселка или важной точки позволяют планировать маршрут и оценить необходимое время для его прохождения

Очень часто использование условных обозначений совмещается с картографией и GPS-навигацией. Такая комбинация позволяет более точно и быстро ориентироваться в местности и принимать необходимые решения на основе актуальной информации.

Обозначение опасных зон
Указание направления движения
Обозначение экологически важных объектов
Указание расстояний и времени путешествия
Совмещение с картографией и GPS-навигацией

Заболоченная местность: основные характеристики и признаки

Одним из основных признаков заболоченных местностей является наличие водоемов, таких как болота, трясины, озера и реки. В таких местах грунт насыщен влагой, что приводит к формированию специфической растительности, состоящей в основном из мхов, лишайников и трав. Кроме того, заболоченные местности могут быть непригодными для жизни растений и животных, так как почва перегревается, а доступ к кислороду ограничен.

Также, заболоченные местности могут быть очень влажными и покрытыми густым слоем сырого грунта. В результате этого грунт может быть непрочным и неподходящим для строительства или сельского хозяйства. Заболоченные местности могут иметь ярко выраженный запах гниющей растительности и выделять газы, такие как метан.

Пункты нумерации

На топографических картах масштаба 1:10000 пункты нумерации обозначаются специальными знаками. Они служат для обозначения определенных объектов, таких как дома, здания, мосты, виллы и т.д. В таблице ниже приведены основные символы и их значения:

Символ	Значение
П	Пункт нумерации
Н	Нумерация домов
Т	Титульный пункт

Символ «П» обозначает пункт нумерации, то есть особый объект, который имеет определенный номер. Обычно это дом или здание. Символ «Н» означает нумерацию домов, то есть номер каждого отдельного дома. Символ «Т» обозначает титульный пункт, то есть особый объект, который является точкой отсчета для нумерации домов в окрестности.

Важно отметить, что на карте масштаба 1:10000 пункты нумерации обозначаются только для значимых объектов, поэтому некоторые малозначимые дома или здания могут быть пропущены

Отдельно стоящие предметы на топографических картах

Отдельно стоящие предметы на топографической карте обозначаются специальными знаками. Знаки используются и для обозначения характера территорий. Так, отдельный значок дерева будет означать отдельно стоящее дерево, а внутри полигона типа «лес» будет означать характер растительности, например, лиственный лес или сосновый лес.

Отдельно на карте обозначаются вышки, арки, пункты питания, пункты медицинской помощи, постройки и отдельные природные объекты – яма, скала, камень, пещера.

Все условные знаки сопровождаются вспомогательной и дополнительной информацией. Такой информацией являются рассматриваемые выше характеристики моста, характера деревьев в лесу и пр.

В качестве отдельно стоящих объектов на карте изображаются и опорные геодезические пункты.

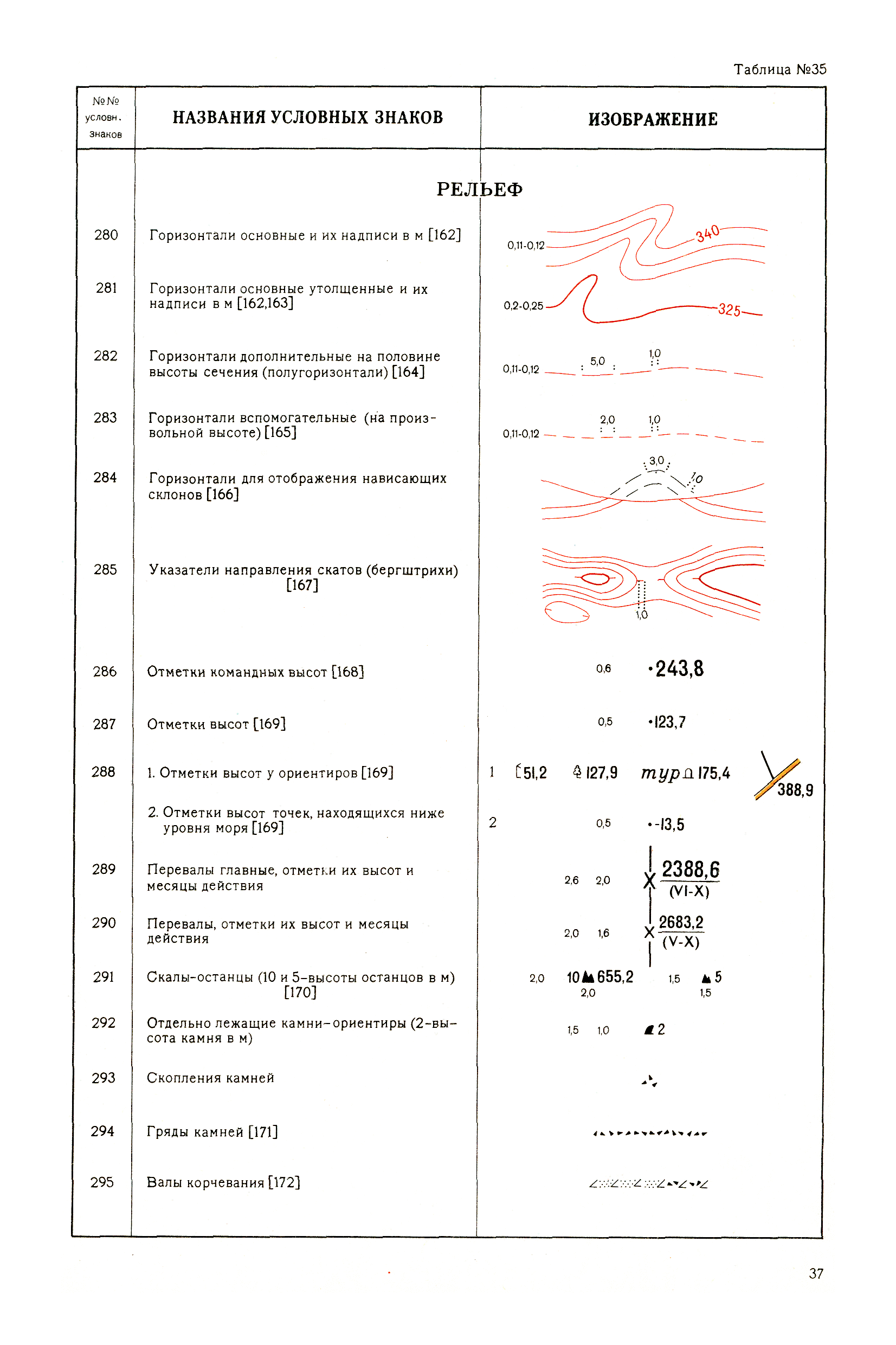

Особо важное место на топографических картах занимает рельеф. Читать его на топографической карте так же легко, как читать информацию о площадях, которую мы рассмотрели выше

Как использовать карту c оврагами и болотами?

Овраги и болота часто представляются на карте с помощью специальных символов. Например, овраги могут быть обозначены наклонными линиями или пунктиром, а болота — заштрихованными или затененными участками.

Используя карту c оврагами и болотами, можно планировать походы и прогулки по местам, где есть интересные природные объекты. В таких местах обычно обитает разнообразная растительность, включая кувшинки, лотосы, тростник и другие растения, присущие заболоченным местам.

Также, на болотистых территориях можно встретить такие естественные объекты, как трясина и тростник. Болота часто являются местами обитания различных видов водных и болотных птиц. Туристы и любители природы могут использовать карту для поиска подходящих мест для наблюдения за птицами в их естественной среде обитания.

Кроме того, на карте могут быть обозначены озера и топи. Если вы интересуетесь гидрографией и водными объектами, такая карта будет полезным инструментом для изучения и анализа гидрологических особенностей местности.

Планирование маршрута

При планировании маршрута следует учитывать места, где на карте обозначены овраги и болота. Они могут представлять определенную сложность при передвижении и требуют особого внимания.

Овраги обычно обозначаются на карте различными символами, например, пунктирными линиями или специальными символами. Пересекая овраг, необходимо быть осторожным и выбирать наиболее удобный путь для перехода. В некоторых случаях, можно найти мосты или пути, которые позволяют безопасно перейти овраг.

Болота часто обозначаются на карте специальным символом, который может напоминать тростник или зыбь. Эти зоны обычно имеют высокую степень заболоченности и обладают густыми растительными покровами, такими как трясина или лотос. Переход через болота может быть опасным и требует хорошей подготовки.

При составлении маршрута следует учитывать заболоченность местности и выбирать пути, обходящие овраги и болота. Использование карты с дополнительными обозначениями и подробной информацией о местности может помочь в выборе наиболее безопасного и удобного маршрута.

Символ на карте	Обозначение
—	Овраг
~~~	Болото

Определение и назначение условного знака «болото» на топографических картах

Условный знак «болото» обычно изображается на топографических картах в виде синей заштрихованной площади, что указывает на присутствие влажности. Однако, в зависимости от масштаба и специфики картографического изображения, знак может быть представлен другими способами. Например, это может быть чередующаяся линия изображения болота или символический образ, позволяющий визуально определить границы болотистой местности.

На топографических картах болота обозначаются с целью предоставления информации о влажной местности, а также для предотвращения прохождения по опасным территориям. Частые осушения болот и изменение границ их территории делают необходимым регулярное обновление и актуализацию данных на картах. Пользователь карты, примечив условный знак «болото», будет знать, что перед ним небезопасный участок местности и сможет выбрать другой маршрут.

Условный знак «болото» является важной составляющей топографической карты и предоставляет информацию о ландшафтном рельефе и особенностях маршрута. Наличие и правильное определение болотистых территорий на карте помогает обеспечить безопасность и удобство навигации в условиях сложного рельефа и влажной местности

Границы объектов

На топографических картах масштаба 1:10000 используются различные условные обозначения для обозначения границ объектов. Эти символы позволяют легко определить границы лесов, полей, водоемов и других элементов местности.

Некоторые основные символы и их значения:

Тонкая черная линия – линия границы леса;
Тонкая штриховая черная линия – граница плантации или молодого леса;
Толстая черная линия с чередующимися черными и белыми прямоугольниками – граница посевных полей;
Толстая черная линия с чередующимися черными и белыми «зигзагами» – граница насаждений;
Тонкая черная линия с чередующимися черными и белыми точками – граница пастбища;
Тонкая черная линия с чередующимися черными и белыми отрезками или треугольниками – граница водоемов;
Толстая черная линия с чередующимися черными и белыми перекрестными отметками – граница населенного пункта;
Тонкая черная линия с чередующимися черными и белыми зигзагами – граница зоны отдыха;
Тонкая черная линия с чередующимися черными и белыми кругами – граница стоянок автомобилей.

Кроме указанных символов, на картах масштаба 1:10000 могут быть и другие условные обозначения границ объектов, которые уточняют детали их характеристик.

Засекречивание карт

В связи с особой миссией топографических карт, всегда возникала необходимость их засекречивания. Достать карты самых «опасных» масштабов всегда было крайне трудно, а некоторые карты, которые могли быть доступны гражданским лицам, специально искажались в конспиративных целях.

Однако с 1991 года подобные карты появились в открытой продаже, а с появлением Google Maps всем желающим стали доступны снимки практически любой местности, включая масштаб, которые ранее составлял государственную тайну. А секретными считались карты масштаба 1:50 000 и больше.

По сути и сегодня каждый, кто станет изучать подробную корту, может быть обвинен в использовании доступа к государственной тайне. Об этом говорится в соответствующих государственных нормативных актах, точнее списках, о которых упоминается в нормативных актах, однако сами списки в свою очередь тоже секретны.

Как выдержать государственные запреты – непонятно, поскольку в интернете можно найти в открытом доступе отснятые территории всех без исключения российских объектов, включая секретных.

Как следовать закону в таком случае – неизвестно, однако можно с уверенностью утверждать о паре вещей:

без умения ориентироваться по карте, польза ее наличия сомнительна,
топографические карты дают несравненно больше информации о местности, чем даже самые подробные снимки местности.

Ценность снимков по сравнению с картой может быть только в случае большей актуальность снимков. Во всем остальном качественно составленная актуальная топографическая карта – это кладезь информации, глубина которой не идет ни в какое сравнение со снимком.

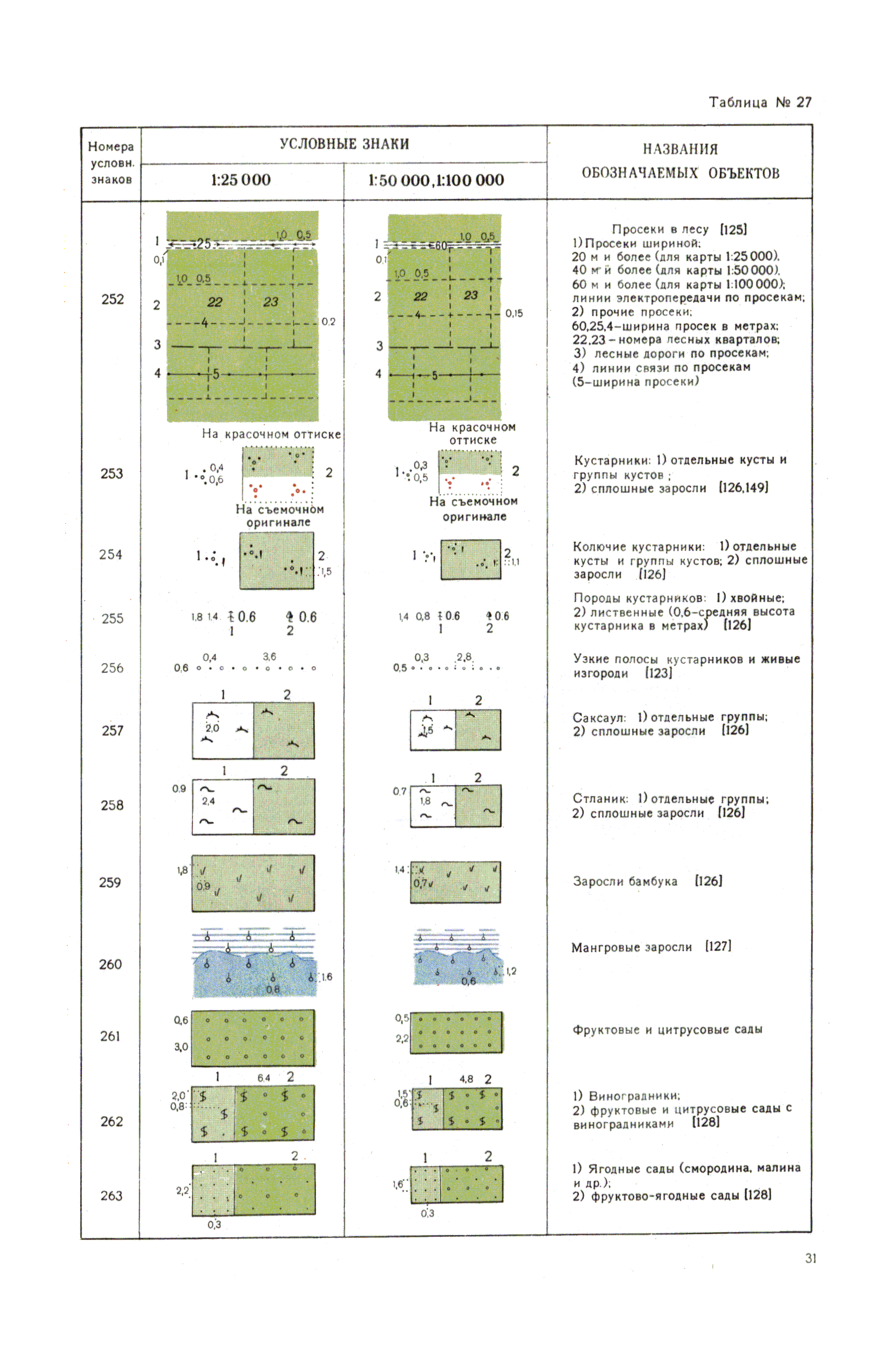

4.4 Растительный покров

Отображение растительности важно для ориентирования, так как оказывает влияние на пробегаемость, видимость и читаемость карты. ЦВЕТ

ЦВЕТ

Основные принципы:

белый используется для отображения нормального, хорошо пробегаемого леса,
жёлтый используется для показа открытых пространств различных категорий,
зелёный отображает плотность леса и подлескав зависимостиот пробегаемостии видимости, разделенных на несколько категорий.

ПРОБЕГАЕМОСТЬ

Пробегаемость растительности зависит от структуры леса, подлеска или кустарника. Наличия ежевики, вереска, крапивы, обрубленных веток и т. п. Состояние почв и грунтов, влияющее на проходимость, отображается отдельно.

Пробегаемость леса подразделяется на четыре категории, в зависимостиот снижения скорости бега, по сравнению со скоростью бега в нормальном лесу. Например, если скорость бега в нормальном лесу 5 минутна километр, то ниже приведены коэффициенты соответствующие каждой из таких категорий:
нормальный лес	80 — 100%	5:00 — 6:15 мин/км
медленно пробегаемая растительность	60 — 80%	6:15 — 8:20 мин/км
трудно пробегаемая растительность	20 — 60%	8:20 — 25:00 мин/км
трудно проходимая растительность	0 — 20%	> 25:00 мин/км

	401 Открытое пространство Поля, луга, пашни, покосы и т. п. без деревьев или кустарников, легко пробегаемые. Если жёлтый цвет становится доминирующим, возможна замена заливки на точечную сетку 75%. Цвет: жёлтый.
	402 Полуоткрытое пространство Луга с отдельно стоящими деревьями или кустами, легко пробегаемые. Площади, занимающие меньше 10 мм2 в масштабе карты, показываются . Отдельные деревья могут быть добавлены . Если жёлтый цвет становится доминирующим, возможна замена заливки на точечную сетку 75%. Цвет: жёлтый (20 линий/см).
	403 Неудобь Пустоши, вырубки, лесопосадки (высота деревьев до 1 метра) или другие открытые пространства с неудобной для бега поверхностью (растительностью), такой как вереск, высокая трава или мелкие сучки на вырубках.Знак может комбинироваться со или для отображения изменения условий пробегаемости. Цвет: жёлтый 50% (60 линий/см).
	404 Неудобь с редколесьем Редколесье по неудобице. В случаях когда группы растительности, показываемые белым или зелёным цветом, сливаются,— такие группы обобщаются и показываются регулярным рисунком, состоящим из больших белых точек на желтом фоне. Площади, занимающие меньше 10 мм2 в масштабе карты, показываются . Отдельные деревья могут быть добавлены . Цвет: жёлтый 70% (60 линий/см), белый 48,5% (14,3 лин/см).
	405 Лес: легко пробегаемый Типичный для данной местности лес, хорошо пробегаемый. Если в районе нет хорошо пробегаемого леса, то на картене должно быть белого цвета. Цвет: белый.
	Цвет: зелёный 30% (60 линий/см).
	407 Подлесок: медленно пробегаемый Густой подлесок, не ограничивающий видимость (ежевика, вереск, низкорослый кустарник), а также валежник или срубленные ветки, снижающие скорость бега до 60 — 80% от нормальной. Возможно использование этого знака в комбинации со или . Цвет: зелёный 14,3% (11,9 линий/см).
	Цвет: зелёный 60% (60 линий/см).
	409 Подлесок: трудно пробегаемый Густой подлесок, не ограничивающий видимость (ежевика, вереск, низкорослый кустарник), а также валежник или срубленные ветки, снижающие скорость бега до 20 — 60% от нормальной. Возможно использование этого знака в комбинации со или . Цвет: зелёный 28,6% (23,8 линий/см).
	Цвет: зелёный.
	411 Лес, пробегаемый в одном направлении В случаях, когда лес хорошо пробегается в одном направлении, но снижает скорость бега в других направлениях, белые полосы на зелёном фоне показывают направление, в которомбежать легко. Цвет: зелёный, белый.
	412 Сад Плантации плодовых деревьев или кустарников. Зелёные точки могут показывать направление рядов. Если жёлтый цвет становится доминирующим, возможна замена заливки на точечную сетку 75%. Цвет: жёлтый, зелёный 25% (12,5 линий/см).
413 Виноградник Зелёные линии могу быть ориентированы в направлении посадок. Если жёлтый цвет становится доминирующим, возможна замена заливки на точечную сетку 75%. Цвет: жёлтый, зелёный.
	414 Чёткая граница культивируемых участков Граница обрабатываемых участков, если она не совпадаетс другими знаками (ограда, дорога, насыпь и т. п.). Постоянная граница между двумя видами обрабатываемой земли также может быть показана этим знаком. Цвет: чёрный.
	Цвет: жёлтый 100%, чёрный 5% (12 линий/см).
	Цвет: чёрный
	Нечёткая граница между видами растительности показывается только сменой цвета без граничной линии.
	418, 419, 420 Специальные объекты растительности Использование этих знаков для показа внемасштабных объектов растительности должно быть пояснено в легенде карты. Цвет: зелёный.
