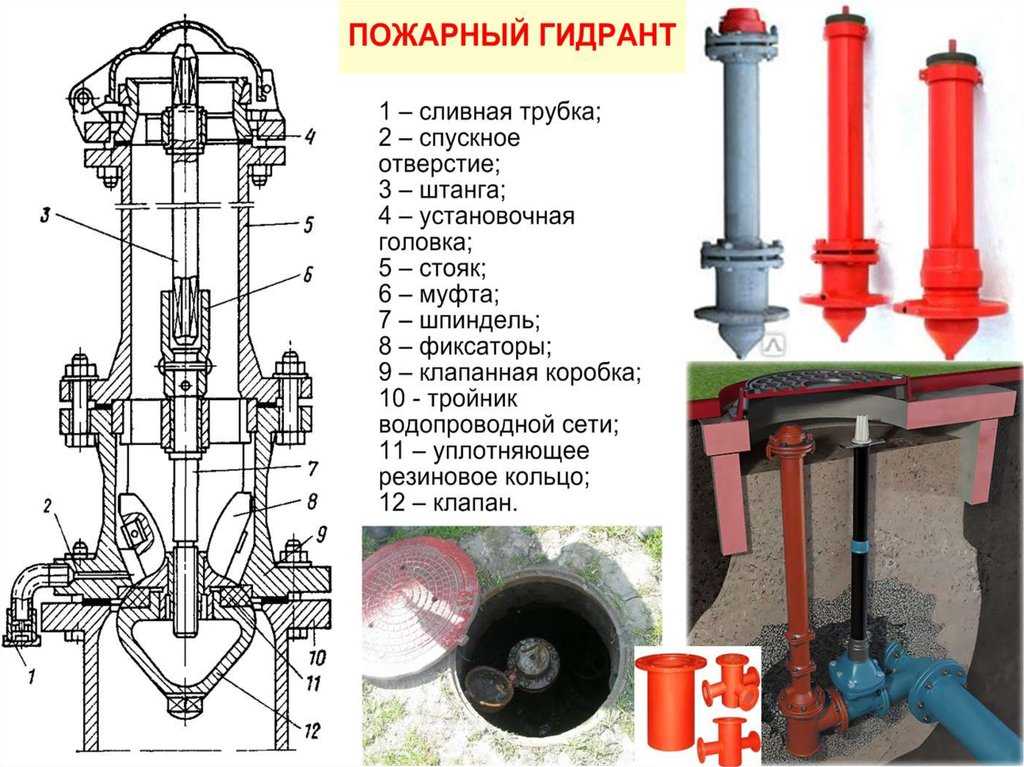

Что собой представляет гидрант

Знак пожарный гидрант размеры. указатели пожарных гидрантов! требования к размещению и обслуживанию

Особенности установки

Поскольку водопроводные линии в России преимущественно проложены под землей, то пожарные гидранты устанавливают в колодцах. Но допускается ситуация, когда водопроводы прокладывают на поверхности земли или над землею, а также в тоннелях.

Если противопожарный водопровод проложен в тоннеле вместе с другими коммуникационными линиями, то гидрант устанавливают в колодце. Для наземных и надземных случаев осуществляется подключение непосредственно к водопроводу с установкой гидрантов в утепленных камерах, исключающих возможность промерзания.

Диаметр городского или производственного трубопровода, к которому подключают гидрант, должна составлять не менее 100 мм. Для сельского трубопровода порог снижен до 75 мм.

Диаметр колодца делают таким, чтобы в нем можно было свободно проводить ремонтные работы. Существует требование проектировки, по которому расстояние от центральной оси стояка до стенок должно составлять 1,75 м.

В идеале пожарный гидрант в колодце не должен затопляться водой. Для этого монтируют обратный сливной клапан и проводят откачку воды насосом. Обводку люка поднимают, организуют дренаж и отлив, чтобы талые и дождевые воды не затопляли колодец.

В настоящем стандарте применены следующие термины с соответствующими определениями, обозначениями и сокращениями:

3.1 гидрант пожарный подземный (гидрант): Устройство для отбора воды из водопроводной сети с помощью пожарной колонки.

3.2 колонка пожарная; КП: Устройство, предназначенное для открытия (закрытия) гидрантов и присоединения пожарных рукавов в целях отбора воды из водопроводных сетей во время пожаротушения.

3.3 центральный ключ колонки: Устройство Т-образного вида с квадратной головкой на конце и рукоятками, расположенными в верхней части, проходящее через КП и предназначенное для открытия клапана гидранта.

3.4 специальный ключ для открытия гидранта: Устройство с квадратной головкой на конце и рукояткой, расположенной в верхней части, которым может комплектоваться гидрант для открытия (закрытия) задвижки гидранта.

3.5 штанга гидранта: Стержень, проходящий через гидрант и соединяющий орган управления запорным устройством (центральный ключ КП) с клапаном гидранта.

3.6 шток гидранта: Стержень, помещенный в кожух, находящийся с наружной стороны гидранта и предназначенный для открытия (закрытия) запорного устройства задвижки гидранта с помощью специального ключа.

3.7 рабочее давление , МПа (кгс·см ): Давление, при котором обеспечивается работоспособность гидранта.

3.8 гидравлическое сопротивление в гидранте , с ·м : Величина, характеризующая гидравлическое совершенство проточной части гидранта.

3.9 условный проход; DN: Приближенное числовое обозначение внутреннего диаметра, общее для всех присоединяемых компонентов трубопроводных систем, не являющееся измеряемой величиной.

3.10 внутренний диаметр корпуса гидранта: Внутренний диаметр проходного сечения внутреннего канала гидранта, мм.

3.11 демпфер: Устройство или приспособление, предназначенное для поглощения энергии колебаний либо уменьшения их амплитуды.

Требования к установке пожарного гидранта в колодец

Если где-то загорелось здание или какой-то другой объект, то быстрое тушение огня сможет свести к минимуму различные потери (материальные и людские). Поэтому система пожаротушения, работающая безотказно, самое эффективное средство в этом случае. Частью системы является гидрат, который обычно устанавливается на улице в колодце.

Именно к нему подключаются пожарные шланги. А так как разговор идет о быстром пожаротушении, то основное требование к месторасположению гидранта – это свободный к нему доступ, плюс быстрота соединения к нему шлангов.

Поэтому, разрабатывая систему пожаротушения, необходимо позаботиться о том, чтобы пожарный гидрант в колодце располагался правильно с учетом требований.

Гидранты

Важный момент — утепление

Обязательное условие установки пожарного гидранта в колодце – это утепление последнего. Потому что зимой при низких температурах вода внутри прибора замерзнет, и это станет причиной его разрыва. Особенно это касается чугунных образцов, которые плохо выдерживают такие нагрузки. К теплоизоляционным работам надо приплюсовать и другие мероприятия.

К примеру, удалять воду из гидранта, выкачивать воду из самого колодца, содержать все сооружение в подготовленном виде, проводить проверку оборудования на предмет исправности (один раз в два года).

Если пожарная система находится в ведении организации или предприятия, то за техническое состояние колодцев и всего оборудования внутри него должен отвечать назначенный приказом директора сотрудник.

Пожарный гидрант и знак ПГ

В отличие от распространенного мнения, пожарные часто выходят на связь с небольшим количеством воды или вообще без нее. Долгосрочная тактика заключается в том, что к месту пожара прибывают два пожарных автомобиля, причем первый автомобиль тянет шланг и подает воду из цистерны, а второй автомобиль подключается к ближайшему источнику воды и обеспечивает неограниченную подачу воды до тех пор, пока пожар не будет полностью потушен.

Краны обычно располагаются под землей в колодцах. Для быстрого обнаружения пункта водоснабжения должны быть установлены указатели. Краны имеют специальный пожарный сигнал — F09 ‘Пожарный кран’. Этот знак указывает точное направление и расстояние измерения и помогает обнаружить пожарных в случае чрезвычайной ситуации.

Место расположения

Еще один важный закон, на который надо обращать внимание при организации сетей внешнего пожаротушения – перечень положений 123-ФЗ. В нем объясняются основные понятия, связанные с пожарной безопасностью, и перечислены главные требования, в частности говорится, что все строения в городе или поселке должны быть снабжены источниками пожаротушения. К ним относятся реки, озера, искусственные водоемы (колодцы, пруды и т.д.), а также водопроводные сети

Забор воды из водопровода для борьбы с огнем возможен только с применением гидранта

К ним относятся реки, озера, искусственные водоемы (колодцы, пруды и т.д.), а также водопроводные сети. Забор воды из водопровода для борьбы с огнем возможен только с применением гидранта.

Прежде чем устанавливать гидрант, надо определить его оптимально место положения. При этом руководствуются сводом правил СП 8.13130 2009

Размещение гидранта важно, поскольку от этого будет зависеть расход воды на тушение пожара и удобство пользования пожарными рукавами

Гидрант должен располагаться в свободном доступе, не загораживаться транспортом и различными сооружениями. Его крышка должны быть освобождена от снега, песка и любых загрязнений. Нельзя устанавливать на крышке люка транспорт.

К сожалению, это требование иногда нарушают. В результате пожарной бригаде приходится тратить время на буксировку автомобилей, препятствующих подключению к гидранту.

Если ширина проезжей части более 20 м, то разрешено проектировать дублирующие линии водоводов. Тогда пожарные гидранты монтируют на второстепенные линии. На широких улицах с проезжей частью в 60 и более метров гидранты устанавливают с двух сторон.

  • Расстояние от пожарных гидрантов до проезжей части должно быть максимум 2,5 м;
  • Можно размещать гидранты на проезжей части, если нет другого варианта планировки;
  • Расстояние от водозаборной точки до ближайшего здания должно составлять минимум 5 м.

Гидранты устанавливают на кольцевых водопроводах. Разрешено монтировать их на тупиковых ветках, если длина ветки не превышает 200 м. На тупиковых ветках также необходимо позаботиться о дополнительном утеплении колодца, чтобы не допустить замерзания воды в стояке или примерзания запорной арматуры.

При борьбе с пожаром используют 2 гидранта или больше. Минимальный расход воды в них должен быть 15 л/с. Разрешено вместо гидранта применять стояк диаметром 8 см с пожарным краном, если в населенном пункте проживает менее 500 человек.

Требования к указателям пожарных гидрантов

Если где-то загорелось здание или какой-то другой объект, то быстрое тушение огня сможет свести к минимуму различные потери (материальные и людские).

Поэтому система пожаротушения, работающая безотказно, самое эффективное средство в этом случае. Частью системы является гидрат, который обычно устанавливается на улице в колодце. Именно к нему подключаются пожарные шланги.

А так как разговор идет о быстром пожаротушении, то основное требование к месторасположению гидранта – это свободный к нему доступ, плюс быстрота соединения к нему шлангов.

Поэтому, разрабатывая систему пожаротушения, необходимо позаботиться о том, чтобы пожарный гидрант в колодце располагался правильно с учетом требований.

Гидранты

Требования к установке пожарного гидранта

Существует определенные правила, регламентирующие монтажный процесс.

  • Пожарный колодец должен отстоять от зданий на расстоянии не меньше 5 м. От края дороги не более 2,5 м.
  • В нем должна проводиться труба пожарной системы диаметром не меньше 100 мм. В сельских районах данный показатель может опускаться до 75 мм.
  • Расстояние между пожарными колодцами определяется напором воды внутри системы пожаротушения, объемом проходимой через нее воды, достаточной, чтобы потушить пожар самой сложной степени. Обязательно учитывается этажность зданий, расположенных вокруг колодца. Кстати, способ расчета расстояния между колодезными сооружениями определяет СНиП 2.04.02-84.
  • Установка гидранта в колодце должна производиться строго вертикально. При этом расстояние между ним и краем горловины самого колодца не должно быть меньше 17,5 см.
  • Крышка пожарного колодца всегда должна быть закрытой.
  • Прокладка пожарных рукавов должна производиться только по твердому покрытию. Через них по правилам должно проходить 15 л/сек воды.

Внимание! Открывая крышку люка, нельзя, к примеру, курить. Внутри шахтного сооружения могут скопиться горючие газы, которые тут же воспламеняться, что приведет к взрыву

Установка гидранта

Монтаж гидранта в колодце связан с его соединением к трубе противопожарной системы. Она располагается горизонтально, гидрант вертикально.

Чтобы провести само соединение, необходимо установить между этими элементами дополнительное устройство, которое называется подставкой.

По сути, это короткая труба, к которой будет подсоединяться гидрант с помощью фланцев, скрепляемых болтами.

Врезка в трубу под гидрант

Сама подставка к трубе противопожарной системы может подсоединяться сваркой или теми же фланцами на болты.

Важное условие – соответствие диаметра гидранта и подставки, а также фланцевого соединения. Герметичность стыка будет обеспечивать прокладка между ними

Она может быть резиновой или полимерной.

Необходимо отметить, что высота гидранта может быть разной: от 50 до 350 см с шагом 25 см.

Поэтому, выбирая данный прибор, необходимо учитывать глубина пролегания водонапорной трубы, которая будет определять и глубину самого колодца. При этом необходимо учитывать следующие параметры установки.

  • От крышки самого гидранта до крышки колодца должно оставаться свободное пространство с размером 15-40 см.
  • Общий размер вертикальной колонны, то есть, гидрант плюс подставка, не должна быть меньше одного метра.

Правильный монтаж – вертикальный

Обычно эти установки изготавливаются или из стали, или из чугуна. Если условия нахождения в колодце неагрессивные, то производят монтаж более дешевых чугунных образцов.

Правда, это самые тяжелые приборы, вес которых, к примеру, одного метра длины изделия составляет 95 кг. При увеличении длины на 25 см, прибавляется и вес в пределах 10 кг.

Обычно внутрь колодца спускается один человек, остальные опускают сам прибор снаружи сверху

Здесь важно – точно установить сам гидрант на подставку. Находящийся в колодце работник выставляет его по монтажным отверстиям, укладывает прокладку и затягивает болты

В настоящее время производители предлагают несколько моделей гидрантов.

Основные отличия – механизм закрытия прибора, он же клапан, и количество отверстий, к которым можно подсоединить пожарные шланги.

Таких отверстий может быть 1-3, при этом вода может поступать через все отверстия сразу или по отдельности.

Внимание! Если установка гидранта производится в затопляемые колодцы, то его необходимо дополнительно оборудовать обратным клапаном, который устанавливается в сливное отверстие. Это устройство закроет проход грунтовым водам, которые могут попасть в прибор извне

Требование к установке знаков

В России чаще всего устанавливаются подземные пожарные гидранты. Для визуализации устройств необходимо выдерживать требования нормативных документов:

  • ГОСТ 12.4.026-2015 в качестве основного источника;
  • ГОСТ Р 12.2.143-2009;
  • ГОСТ 12.4.009-83;
  • НПБ 160.

Знак безопасности ПГ

В системе маркеров пожарной безопасности гидранты обозначаются табличкой F09. Она должна быть квадратной или прямоугольной формы:

  • при квадрате размер 250×250 или 650×650 мм в зависимости от площади помещения или дальности видимости ПГ;
  • при прямоугольнике соотношение большей стороны к меньшей – 2:1;
  • расчет высоты таблички согласно п. 3.4.1 проводится по формуле H = L/Z, где L – расстояние для опознавания знака, Z– дистанционный индекс (40, 65, 25 при освещенности 150 – 300, 300 – 500, 30 – 150 лк соответственно);
  • допустимое отклонение от нормы – ±2%;
  • при закруглении углов берут радиус 0,04 для квадрата и 0,02 меньшей стороны для прямоугольников;
  • для знаков с фотолюминесценцией и светоотражателями размеры должны быть 125% от расчетов для обычных табличек;
  • ширина окантовки – 0,025 м.

В таблицах № 3 ГОСТ 12.4.026 и № 2 НПБ 160 указываются размеры знака пожарного гидранта на основании расстояния опознавания.

Расстояние, м Длина квадрата, мм Высота прямоугольника, мм Длина стороны прямоугольника, мм
1 50 50 100
2 80 80 160
3-4 100 100 200
5-6 150 150 300
7-8 200 200 400
9-10 250 250 500
11-12 300 300 600
13-14 350 350 700
15-16 400 400 800
17-18 450 450 900
19-20 500 500 1000
21-22 550 550 1100
23-24 600 600 1200
25 650 650 1300

Условные обозначения

Согласно описанию таблички F09 по ГОСТу, обозначение пожарного гидранта на здании предполагает следующее оформление:

  • по центру со смещением вверх – две большие красные буквы ПГ;
  • под буквами – стрелка, указывающая на направление нахождения установки;
  • ниже стрелки – обозначение метража, расстояния, на котором находится гидрант относительно таблички. Эти данные не указываются, если табличка установлена непосредственно в зоне расположения ПГ.

Дополнительно на знаке расположения пожарного гидранта может быть:

  • порядковый номер оборудования;
  • диаметр трубопровода;
  • тип водонапорной сети.

Если место установки табличек – движущиеся конструкции (ворота или двери), то знаки должны просматриваться с любого положения. Для этого допустимо устанавливать дополнительные маркеры справа или слева от основного знака.

Таблички могут быть сделаны из металла, пластика, стекла, полимера, картона и даже бумаги. Чаще всего эти листы из нержавеющей стали или алюминия 0,5-2 мм или пластика 2-4 мм. Надписи наносят:

  • плоттером;
  • шелкографией;
  • переносом рисунка через трафарет;
  • тампопечатью.

Поверхность таблички должна быть исключительно гладкой, без включений. Материалы, из которых делают маркеры и наносят информацию, не должны вступать в реакцию со щелочами, кислотами и моющими средствами согласно ГОСТ 9.403. При наружном размещении используется материал не менее 1 УХЛ, который выдерживает перепад -40…+60°С без деформации, образования вздутия краски и ее отслоения.

Виды указателей пожарного гидранта на здании

Знаки, маркирующие противопожарные установки, могут быть трех видов:

  • одно- или двухсторонняя табличка;
  • световой знак на пожарном гидранте;
  • трафаретное нанесение на фасаде зданий.

Если используют таблички, то выбирают:

  • знаки на ножке рядом с подземными установками;
  • металлические листы, которые крепятся болтами или саморезами к фасаду здания.

ГОСТ 20477-86 допускает использование самоклеящихся маркеров, но при условии их размещения под открытым небом они используются крайне редко.

Высота установки указателя пожарного гидранта в виде таблички на фасаде дома или столбе – от 2 до 6 метров:

  • от пола – 2-2,5 м по ГОСТ 4.009 п. 1.12;
  • оптимальное антивандальное расстояние – 2,5-3,5 м.

Размещение светового указателя регламентировано п. 1.12 ГОСТ 12.4.009 и п.п. 6.1.2.3, 6.1.2.4 ГОСТ 12.4.026. Такие таблички могут быть с лампочками или диодами для улучшения видимости. Надписи стандартные, при этом для их нанесения может использовать не только краска, но и самоклеящаяся лента. Для бесперебойной работы световые знаки подключаются к наружным сетям и дублируются аварийными или автономными источниками энергии.

По НПБ 160 (п. 4.9) допустимо трафаретное обозначение гидрантов. Согласно требованиям, незакрашенные перемычки трафарета не могут превышать 4% каймы и 1,5% всего указателя. Недопустимы пятна и подтеки краски.

При обозначении гидрантов на планах и картах придерживаются правил составления этих документов:

Карта здания с графическим обозначением наиболее важных устройств и узлов – обязательный элемент противопожарной документации. Она помогает быстро установить места подключения рукавных линий.

Табличка пожарного гидранта на улицах городов и населенных пунктах

Согласно вышеуказанным нормативным документам, маркировка пожарных табличек должна производиться соответствующим образом. Таким образом, пожарная табличка представляет собой квадратную белую табличку с красной кромкой, с большими красными буквами в середине таблички, с аббревиатурой «пг» (пожарный) внизу и красной стрелкой до метра.

Кроме того, ГОСТ Р 12. 4. 026-2001 регламентирует минимальные размеры знака, надпись ‘pg’ и многие другие параметры, не вошедшие в детали, так как все описано здесь.

Можно отметить, что минимальные размеры брандмауэров будут составлять примерно 25-50 см. Это должно зависеть от минимального распознавания тарелки, т.е. 10-20 метров. В документации также приводится следующая сетка для облегчения понимания общих пропорций пластин.

Проанализировав нормативное определение пожарных гидрантов, перейдем к отклонениям от стандарта.

Важным параметром оборудования, подающего воду (или другое огнетушащее вещество), является его производительность (или эффективность использования воды OH), причем эффективность использования воды OH зависит от двух параметров, таких как .

  • тип сети подачи воды (кольцевая или тупиковая), и
  • диаметр водопроводной сети (например, 100 мм, 150 мм);

Поэтому два особенно важных параметра, такие как тип водопроводной сети и ее диаметр, были опущены в индикации гидранта. Также опущен тот факт, что на дисплее гидранта рекомендуется отмечать его номер (это команда для KYT) и тип гидранта (московский или ленинградский).

Если кто пропустил, то в Санкт-Петербурге, в том числе и на Украине, это делали другие. Все вышеперечисленное указано в табличке PG .

Конечно, это все прекрасно (для нас) и хорошо, когда на улицах попадаются обычные примитивные знаки ПГ, но на очевидность ПГ часто указывают примитивные надписи на стенах и заборах, которые также свидетельствуют о несовершенстве подземных пожарных гидрантов по сравнению с надземными ПГ.

Например, в странах, использующих надземные ИТС, практически нет необходимости устанавливать экраны ИТС.

Особенности обозначения гидранта на схеме, плане, карте

Существует несколько вариаций обозначения подземного гидранта на планах и схемах:

  1. Если устройство расположено на сети водопровода, то обозначение выглядит как круг с косой чертой внутри с планкой на ножке сверху круга. Сама окружность находится на стыке линий водопровода.
  2. Если гидрант расположен на ответвлении сети, то такой же круг рисуют вне прямой линии водопровода, но соединенным с ней прямым отрезком.

Надземные гидранты на планах и схемах обозначают как пустую окружность с планкой на ножке в верхней части круга. В зависимости от типа круг по-разному располагается относительно водопроводной линии:

  • на сети – посередине линии;
  • на ответвлении – вне линии, соединен с ней отрезком.

Наземная колонка выглядит на планах как пустой круг с четырьмя отрезками, выходящими из него: вверх, вниз, вправо и влево.

На картах и топографической съемке применяются несколько иные обозначения:

  1. Пожарная колонка обозначается красной стрелкой вверх. Обычно вместе с ней установлен гидрант.
  2. Гидрант обозначается как круг, разделенный на белую и синюю половины, расположенный на синей линии водопровода. Рядом указывают номер устройства и тип трубопровода с его диаметром.

Правила установки таблички ПГ

Главные требования к установке обозначений заключаются в трех пунктах:

  1. Соблюдение высоты монтажа знака.
  2. Создание оптимальной заметности обозначения. Знак должен быть заметен, но при этом не отвлекать людей от выполнения работы или вождения автотранспорта.
  3. Соблюдение визуальных норм знака. Само изображение должно быть четким, однозначным и понятным.

Табличка пожарного гидранта

Место установки знака

При выборе места размещения знака следует опираться на рекомендации:

  1. Нежелательна установка обозначений на ветхих конструкциях.
  2. Знак должен быть хорошо виден. Рекомендована установка на контрастном фоне.
  3. Допустимо расположение изображения на движущихся конструкциях (например, двери или ворота) при условии сохранения восприятия информации. Допустимо использовать дополнительные знаки.
  4. Таблички лучше устанавливать в нормальном поле зрения человека.
  5. Несветящиеся знаки должны быть расположены в условиях достаточной освещенности.
  6. Знак по возможности не должен быть загорожен или замаскирован какими-либо препятствиями.
  7. Обозначение крепится как можно ближе к гидранту.

Высота размещения

Высота расположения обозначения определяется не только полем зрения человека, но и привычкой спасателей искать знак на установленной нормативами высоте. Согласно правилам, знак должен быть установлен в 2–2,5 метрах от пола. Тем не менее допускается высота расположения до 3–3,5 метров. Такое расстояние сокращает количество актов вандализма.

Что такое гидрант?

Гидрант — это разновидность водопроводной арматуры, которая обеспечивает подачу воды к подключенному оборудованию для пожаротушения. По сути устройство представляет собой кран, который работает в особых условиях.

К гидранту через патрубки колонки подключают рукавные трубопроводы — пожарные шланги, предназначенные для перемещения воды к очагам возгорания. При закрытом вентиле устройство сдерживает напор внешнего водопровода. При открытии гидрант через колонку с силой подает огнетушащую жидкость в пожарную автоцистерну или мотопомпу.

Чем отличается гидрант от пожарного крана?

Аналоги водоразборной арматуры, используются для подключения к водопроводным сетям, обладают различной комплектацией и условиями работы.

Таблица 1. Основные отличия

Параметры для сравнения Пожарный гидрант Пожарный кран
Места установки Внешние водопроводы Внутренние сети трубопроводов
Устройства для подключения Через колонку подключается к автоцистернам пожарной техники, реже — напрямую к пожарным шлангам. К пожарным рукавам
Механизмы для задействования Работает только через подключение к колонке. Не требует дополнительного оборудования для подключения.

Условное обозначение пожарного гидранта

На каждом устройстве для подачи воды в обязательном порядке указываются следующие данные:

  • страна, где был изготовлен гидрант;
  • название завода-производителя;
  • высота и внутренний диаметр;
  • условный заводской номер;
  • год изготовления.

Обратите внимание! Согласно с требованиями ГОСТа и Нормам пожарной безопасности 160 место расположения водоразборной арматуры для пожаротушения в обязательном порядке обозначается специальными указателями — знаком F09

Вам может быть это интересно

Готовый план эвакуации людей
при пожаре

Пластиковая или алюминиевая рамка, формат А2, А3, А4

Узнать подробнее →

Эвакуационные знаки пожарной безопасности

Размещается над дверями эвакуационных выходов,
открывающихся с левой стороны, а также на стенах
помещений вместе с направляющей стрелкой для указания
направления движения к эвакуационному выходу

Размещается над дверями эвакуационных выходов,
открывающихся с правой стороны.
На стенах помещений вместе с направляющей стрелкой для
указания направления движения к эвакуационному выходу

Использовать только вместе с другими эвакуационными
знаками для указания направления движения

Использовать только вместе с другими эвакуационными
знаками для указания направления движения

Размещается на стенах помещений для указания
направления движения к эвакуационному выходу

Размещается на стенах помещений для указания
направления движения к эвакуационному выходу

Размещается на стенах помещений для указания
направления движения к эвакуационному выходу по
наклонной плоскости

Размещается на стенах помещений для указания
направления движения к эвакуационному выходу по
наклонной плоскости



Размещается на стенах помещений для указания
направления движения к эвакуационному выходу по
наклонной плоскости



Размещается на стенах помещений для указания
направления движения к эвакуационному выходу по
наклонной плоскости



Размещается над дверями эвакуационных выходов



Размещается над дверями эвакуационных выходов



Размещается над проходами, проемами, в помещениях
большой площади. Размешается на верхнем уровне или
подвешивается к потолку



Размещается над проходами, проемами, в помещениях
большой площади. Размешается на верхнем уровне или
подвешивается к потолку



Размещается на лестничных площадках и стенах,
прилегающих к лестничному маршу



Размещается на лестничных площадках и стенах,
прилегающих к лестничному маршу



Размещается на лестничных площадках и стенах,
прилегающих к лестничному маршу



Размещается на лестничных площадках и стенах,
прилегающих к лестничному маршу



Размещается на дверях, стенах помещений и в других
местах, где для доступа в помещение или выхода
необходимо вскрыть определенную конструкцию, например
разбить стеклянную панель и т.п.



Размещается на дверях помещений для указания
направления открывания дверей



Размещается на дверях помещений для указания
направления открывания дверей



Размещается на дверях помещений для обозначения
действий по открыванию сдвижных дверей



Размещается на дверях, стенах помещений и в других
местах для обозначения заранее предусмотренных пунктов
(мест) сбора людей в случае возникновения пожара, аварии
или другой чрезвычайной ситуации



Размещается над дверями эвакуационного выхода или в
составе комбинированных знаков безопасности для указания
направления движения к эвакуационному выходу



Размещается над дверями запасного выхода

Рис. 2.
Разработаем план эвакуации при
пожаре

Вам может быть это интересно:

Документы пожарной безопасности

Разработаем все документы персонально под вашу организацию

В
пакете документов по пожарной безопасности имеются
приказы, инструкции и журналы, которые необходимо иметь
организации любой формы собственности

4000 руб./комплект

Задать вопрос

Оформить заказ

Фотолюминесцентные планы эвакуации в алюминиевой или
пластиковой рамке

формат А4 (210 Х 297)
формат
А3 (297 Х 420)
формат А2 (420 Х 594)

Распечатан на
фотолюминесцентной бумаге плюс
рамка в
алюминиевом оформлении, картонная подложка, плюс
специальное устройство для крепления на стену

Узнать стоимость →

Пожарные эвакуационные знаки

Знак выхода при пожаре является обязательным информационным элементом, используемым на путях эвакуации. Именно он обозначает, в каком направлении (влево, вправо, вверх, вниз) надо перемещаться. Эти знаки также информируют людей, двигающихся по эвакуационному маршруту, в какую сторону открывается выходная дверь. Здесь не имеется в виду «на себя» или «от себя», потому что по правилам противопожарной безопасности все выходные двери и ворота должны открываться наружу. Здесь ведется обозначение открытия дверного полотна с правой стороны или с левой.

Но если эвакуационный маршрут прокладывается по нескольким помещениям, которые отделяются друг от друга дверьми, то велика вероятность, что некоторые из них установлены с открытием наружу или внутрь, потому что промежуточные элементы не являются выходными. Около таких дверей (или прямо на них) обязательно устанавливаются таблички: «на себя» или « от себя».

Уважаемый Александр Сергеевич!

На Ваш запрос о предоставлении информации о состоянии противопожарного водоснабжения многоэтажных жилых домов, расположенных на территории округа, сданных в эксплуатацию в последние 3-5 лет сообщаем:
На объекте расположенном по адресу г. Краснодар, ул. Садовая 161/2 корпус 1 общее количество гидрантов, расположенных на жилых этажах составляет 50 штук. Шкафы укомплектованы пожарными рукавами. Данный объект сдан в эксплуатацию в 2016 году.
Согласно постановления Правительства РФ от 13 августа 2006 года N 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме и Правил изменения размера платы за содержание жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность»:
Статья 1, п. 8: Внешней границей сетей электро-, тепло-, водоснабжения и водоотведения, информационно-телекоммуникационных сетей (в том числе сетей проводного радиовещания, кабельного телевидения, оптоволоконной сети, линий телефонной связи и других подобных сетей), входящих в состав общего имущества, если иное не установлено законодательством Российской Федерации, является внешняя граница стены многоквартирного дома, а границей эксплуатационной ответственности при наличии коллективного (общедомового) прибора учета соответствующего коммунального ресурса, если иное не установлено соглашением собственников помещений с исполнителем коммунальных услуг или ресурсоснабжающей организацией, является место соединения коллективного (общедомового) прибора учета с соответствующей инженерной сетью, входящей в многоквартирный дом.
Внешний противопожарный водопровод не входит в границу эксплуатационной ответственности управляющей компании.
Согласно постановления Правительства РФ от 12.02.99 N 167 «Об утверждении Правил пользования системами коммунального водоснабжения и канализации в Российской Федерации»:
Статья VIII п. 87 «Организация водопроводно-канализационного хозяйства обязана: обеспечить установку на видных местах указателей пожарных гидрантов в соответствии с требованиями норм противопожарной безопасности, следить за возможностью беспрепятственного доступа в любое время года к пожарным гидрантам, установленным в колодцах, находящихся на обслуживании организации водопроводно-канализационного хозяйства»;
На основании вышеуказанного, по вопросу расположения колодцев противопожарного водоснабжения, их работоспособность и наличие указателей просим Вас обратиться в организацию водопроводно-канализационного хозяйства.

Что такое пожарный гидрант

Это специальное ответвление водопроводной системы, предназначенное для подачи воды в случае пожара. Существует два возможных варианта применения пожарных гидрантов:

  1. Подключение к устройству пожарных рукавов и тушение возгорания непосредственно из сети водопровода.
  2. Забор воды из источника в пустую автоцистерну.

По своему расположению гидранты подразделяются на два вида:

  1. Подземные. Наиболее распространены в России. Устанавливаются в специальном колодце на глубине от 0,5 до 3 метров. Обладают лучшей теплоизоляцией, чем надземные приспособления. Основной недостаток – колодец, в котором находится устройство, может быть заблокирован машинами или материалами.
  2. Надземные. Часто применяются в США и Европе. Устройство всегда находится на виду и его тяжело заблокировать. Однако такой гидрант больше подвержен воздействию низких температур.

Отдельный вид гидранта – так называемый «пистолет». Этот вид устройства не находится в трубопроводе все время и имеет переносной характер. При возникновении пожара аппарат крепится на магистраль водопровода и пробивает пулей дыру в трубе. После того как в устройство начнет поступать вода, к нему крепятся пожарные рукава. Таким образом, возможно использование воды из общей системы в местах, не оборудованных пожарными гидрантами. Чаще всего это горные выделки и шахты.

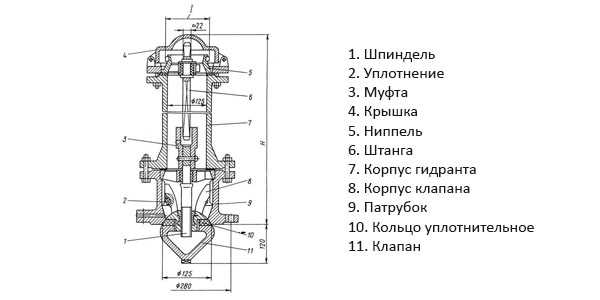

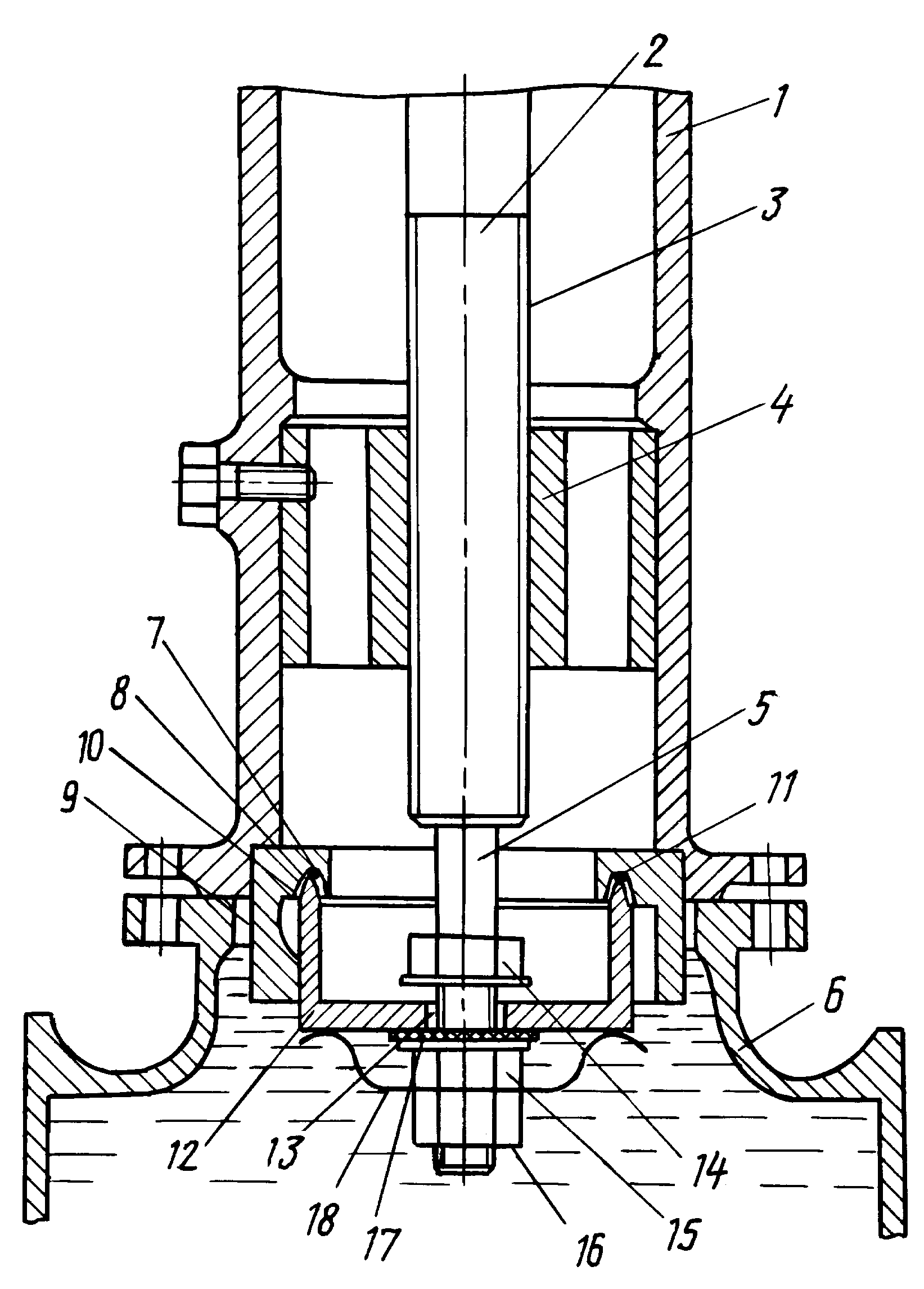

Устройство и назначение

Пожарный гидрант вне зависимости от его вида состоит из трех основных элементов:

  • клапанная коробка;
  • стояк;
  • установочная головка.

Вода в системе постоянно находится под давлением. При открытии гидранта клапан пускает в стояк оборудования воду, которая попадает прямо в устройство, установленное на головке.

Назначение пожарного гидранта можно сформулировать в нескольких пунктах:

  • дополнительный источник воды при пожаре;
  • возможность дозаправки автоцистерн в случае их опустошения;
  • помощь в тушении объемных возгораний.

Использование гидранта состоит из последовательности шагов:

  1. Открыть колодец (в случае с подземным устройством). Для этого используется специальный крюк или зуб.
  2. Открыть крышку гидранта.
  3. Накрутить пожарную колонку. Она выглядит, как металлическая труба, разделенная на два выхода с вентилями.
  4. Открыть ток воды в пожарную колонку.
  5. Подсоединить пожарные рукава к выходам колонки.
  6. Открыть вентили колонки, начав подачу воды в рукава.
Понравилась статья? Поделиться с друзьями:
ГЕО-АС
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
