Трассирование линейных объектов

Трассирование в геодезии: открытие и использование земельных участков

При трассировании учитываются множество факторов, таких как рельеф местности, расположение существующих коммуникаций, а также требования и проектные решения. Важным аспектом является учет геодезической точности и точности разметки, чтобы обеспечить корректное выполнение проектных задач.

Одним из основных этапов трассирования является определение границ земельного участка. Для этого производится съемка и измерение местности, а также выполнение технических и юридических анализов. На основе полученных данных определяются координаты границ и осуществляется их отметка на местности.

Другим важным аспектом трассирования является планировка дорог и коммуникаций. Здесь осуществляется выбор оптимального маршрута, учитывая технические и экономические факторы, а также требования безопасности и эстетического оформления. Планировка дорог и коммуникаций включает в себя расстановку основных элементов (например, кривых, пикетных марок) и определение всех необходимых параметров.

После трассирования осуществляется построение трассы, то есть выполнение фактических работ по созданию объектов. Для этого используются специальные инструменты и оборудование, такие как геодезические приборы, строительные машины и прочее. В ходе работ производится строительная разбивка и маркировка, проверка выполнения требований проекта и контроль качества работ.

• Трассирование в геодезии — это сложный и ответственный процесс, требующий профессиональных знаний и навыков.
• Открытие и использование земельных участков требует точной и аккуратной трассировки, чтобы обеспечить безопасность и эффективность строительства и эксплуатации объектов.
• При трассировании учитываются множество факторов, таких как рельеф местности, расположение существующих коммуникаций, а также требования и проектные решения.
• Трассирование включает в себя определение границ участка, планировку дорог и коммуникаций, а также построение трассы и контроль качества работ.

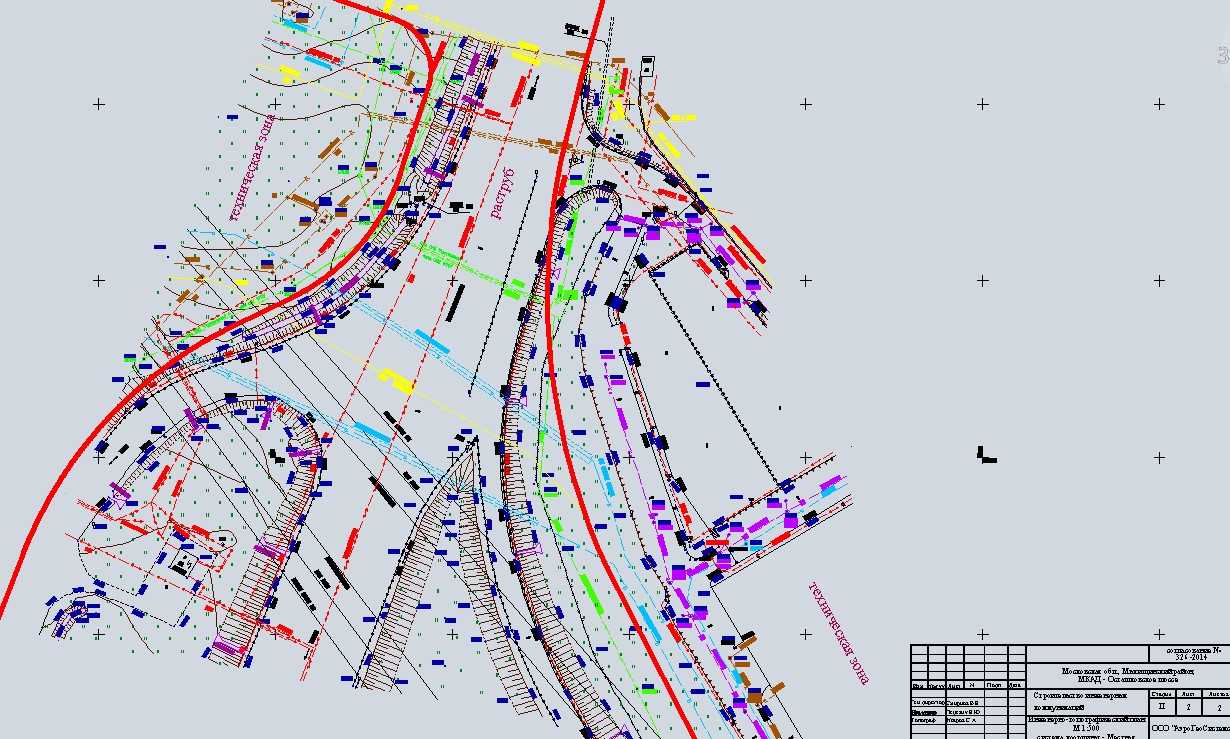

Инженерная геодезия для строительства линейных сооружений

От качества разработки разделов проектной документации и проведения трассирования линейного инженерного сооружения зависит процесс будущего строительно-монтажных работ и процесса эксплуатации.

Состав геодезических работ и картографии охватывает полный цикл создания линейных объектов:

• сбор данных по изысканиям предыдущих периодов;
• привязка к точкам государственной геодезической сети (ГГС);
• топосъемка территории для выбора места трассы;
• создание геоподосновы для проектирования объекта;
• камеральное и полевое трассирование;
• вынос в натуру проектных осей и закрепление их на местности;
• разбивка с установкой координат стыковочных пунктов;
• исполнительные съемки подземных коммуникаций;
• геодезический мониторинг соответствия геометрических параметров проектным значениям.

Процесс отличается трудоемкостью и масштабностью, поэтому уровень качества напрямую зависит от степени подготовки специалистов.
Компания «Промтерра» выполняет все топографические работы, связанные с линейными инженерными объектами,
используя современное оборудование и инновационные технологические решения.

Технические методы геодезического трассирования

Одним из наиболее распространенных методов является метод триангуляции. Он основан на использовании геометрической сетки, состоящей из треугольников. С помощью специально разработанных приборов, таких как теодолиты и нивелиры, измеряются углы и длины сторон треугольников. Опираясь на вычисленные данные, геодезисты могут определить координаты и высоты точек трассы.

Еще одним распространенным методом геодезического трассирования является метод теодолитной дуги. Он используется для описания кривых трасс, таких как пути движения автодорог и железных дорог. С помощью специальных теодолитов измеряются углы, образуемые линией трассы и горизонтом. По полученным данным вычисляются координаты точек трассы и строятся дуги необходимого радиуса.

Также для геодезического трассирования могут использоваться методы спутниковой геодезии. Спутниковые системы, такие как GPS, позволяют определить координаты точек с высокой точностью. Спутники передают сигналы, которые принимаются приемником, и на основе этих данных можно определить координаты трассы. Этот метод особенно полезен в условиях сложной местности или при работе на больших расстояниях.

Для контроля точности вычислений при геодезическом трассировании используются специализированные программы и компьютерные системы. Они позволяют вычислить и проверить координаты и высоты точек трассы, а также сравнить их с теоретическими значениями. Это помогает увеличить точность и надежность проекта.

Технические методы геодезического трассирования являются незаменимыми инструментами для проектирования и строительства различных объектов. С их помощью геодезисты могут определить координаты и высоты точек трассы с высокой точностью, что обеспечивает качество и надежность проекта.

Что такое линейный объект?

Под линейным объектом понимают инженерно-техническое сооружение, длина которого существенно больше, чем ширина или диаметр (в соответствии с градостроительным кодексом РФ). Особенность заключается в большой протяженности. Длина такого сооружения может составлять десятки или сотни километров.

В данную категорию включены:

• магистрали любых видов: автомобильные дороги, ж/д-пути, т.д;

• системы водоотведения, водопроводы, прочие линии инженерных коммуникаций;

• объекты нефтегазовой промышленности (трубопроводы, транспортирующие нефть, газ, другие вещества);

• линии связи, электропередач, а также кабельные каналы;

• оросительные, транспортные, каналы, прочие искусственные водные пути;

• другие сооружения, характеризующиеся значительной протяженностью.

Все ЛО являются объектами капитального строительства, а также имеют прямую связь с землей. Различают надземные (воздушные), а также наземные (поверхностные), подземные виды ЛО.

Иногда возникают сложности в отнесении проекта к линейному или нелинейному типу. Встречаются варианты совмещенного типа, например, в водопроводной системе. Здесь конструкция водопровода является линейной, а подстанция по её обслуживанию — нелинейной.  Также возникают споры насчет отнесения линейных сооружений к недвижимому имуществу. В п. Ст. 130 ГК РФ указаны разъяснения на этот счет.

Виды геодезического трассирования

Геодезическое трассирование включает в себя различные методы и инструменты, которые используются для определения и описания трассы линии или поверхности на земле. Существует несколько видов геодезического трассирования, каждый из которых имеет свои особенности и применяется в определенных ситуациях.

1. Топографическое трассирование: это один из самых распространенных видов геодезического трассирования. Оно используется для создания подробных картографических представлений местности и включает в себя определение географических координат точек на земле и их высот. Топографическое трассирование позволяет создавать детальные топографические карты, которые могут быть использованы для планирования строительства, изучения географической среды и других целей.

2. Инженерное трассирование: это вид геодезического трассирования, используемый при проектировании и строительстве различных инженерных сооружений, таких как дороги, мосты, туннели и здания. Инженерное трассирование включает в себя определение трассы линии или поверхности, которая будет использоваться при строительстве. Этот процесс включает в себя определение геометрических характеристик, таких как уклон и кривизна, а также определение координат и уровней точек.

3. Гидрографическое трассирование: это вид геодезического трассирования, который используется для изучения и описания подводных и надводных поверхностей водных объектов, таких как океаны, моря, реки и озера. Гидрографическое трассирование включает в себя определение береговых линий, глубин и других характеристик водных объектов. Эта информация может использоваться для навигации, исследования морского дна и планирования использования водных ресурсов.

Каждый из этих видов геодезического трассирования имеет свои особенности и требует использования определенных инструментов и методов.

Определение и принципы трассирования

Основными принципами трассирования являются:

1. Соответствие требованиям заказчика: перед началом работы геодезист должен точно понять и учесть требования заказчика. Это позволяет определить необходимую детализацию и точность трассы, а также учесть особенности местности и будущую эксплуатацию объекта.
2. Использование точных геодезических и измерительных инструментов: трассирование требует высокой точности измерений. Для этого геодезисты используют современные технологии и средства, такие как тахеометры, глобальные навигационные спутниковые системы (ГНСС), лазерные дальномеры и другие.
3. Исследование местности: перед началом трассирования геодезист производит тщательное изучение местности. Он анализирует карты, снимки спутников, топографические планы и другие данные для выявления особенностей рельефа, водоемов, растительности и других факторов, которые могут повлиять на трассировку.
4. Учет геодезических и строительных норм: при трассировании необходимо учитывать геодезические и строительные нормы, которые определяют требования к точности и качеству выполнения работ. Это позволяет гарантировать соответствие объекта требованиям безопасности и надежности.
5. Взаимодействие с другими специалистами: в процессе трассирования геодезисты сотрудничают с инженерами, строителями и другими специалистами. Они обмениваются информацией и координируют свои действия для достижения наилучших результатов.

Все эти принципы позволяют геодезистам точно определить трассу объекта и обеспечить высокую точность и надежность в выполнении инженерных и геодезических работ.

Инженерно-геологические изыскания для линейных объектов

Объем, состав инженерно-геологических изысканий зависит от протяженности ЛО. На характер исследований влияют: глубина заложения трасс, сооружений, а также особенности их фундамента, геологическое строение территории, инженерно-геологические условия местности.

Ключевой вид работ при проведении геологических изысканий — бурение скважин, которое осуществляется по всей длине.

На количество выработок влияют следующие факторы:

• назначение проектируемого объекта;

• протяженность ЛО – скважины располагаются на заданном расстоянии друг от друга;

• инженерно-геологические особенности местности;

• количество поворотов трассы, наличие переходов через водные объекты, насыпей;

• сложность геологии территории;

• стадия проектирования, пр.

Выбор параметров скважин регламентируется нормативными документами. При этом глубина выработки рассчитывается в соответствии с назначением сооружения, уровнем промерзания грунта.

Глубина скважин достигает:

• для автомобильных дорог — порядка 3 м;

• для линий электропередач — 3-7 м;

• для кабельной линии связи, магистрального трубопровода, водопроводной и канализационной систем, а также теплосети, газопровода — на 1-2 метра ниже уровня заложения трассы;

• для подземного коллектора — на 2 метра глубже проектируемого объекта (при этом глубина выработки должна превышать уровень промерзания грунта на 1-2 метра).

При проектировании ЛО на участках, имеющих сложные геологические условия и специфические грунты, специалисты располагают 4-5 поперечников в скважинах. Это также накладывает особенности на проведение топосъемки (увеличивает её площадь). При этом уменьшается расстояние между скважинами, а глубина выработок увеличивается.

Роль геодезического трассирования в различных отраслях

В строительстве геодезическое трассирование используется для определения местоположения и формы участка земли, размещения строительных конструкций, проведения границ земельных участков и маркировки точек, необходимых для строительных работ. Оно помогает строителям в осуществлении планирования и контроля за выполнением проектов.

Градостроительство является еще одной отраслью, где геодезическое трассирование необходимо. Оно помогает выявить наиболее рациональные решения для планирования городских объектов, определения новых земельных участков, расчерчивание улиц и т.д. Геодезическое трассирование также позволяет проводить мониторинг и контроль за развитием городской среды.

В транспортной отрасли геодезическое трассирование применяется при проектировании и строительстве дорог, железных дорог, аэропортов и других транспортных сооружений. Оно помогает определить оптимальную трассу дороги или железнодорожного пути, учесть рельеф местности, провести маркировку и контроль за строительством.

Геодезическое трассирование находит применение и в геологии. Оно помогает изучать геологическую структуру местности, определять границы и форму геологических объектов, проводить геологические изыскания и исследования. Более того, геодезическое трассирование позволяет определить точное местоположение рудных месторождений и оптимальные маршруты для их разведки и добычи.

В лесном хозяйстве геодезическое трассирование используется для установления границ лесных участков, проведения маркировки деревьев и расчета объемов древесины. Оно позволяет эффективно планировать и управлять лесозаготовкой, а также контролировать ее выполнение.

Описанные примеры лишь небольшая часть отраслей, где геодезическое трассирование находит свое применение. Благодаря своей универсальности и точности, оно становится неотъемлемым инструментом для успешной реализации проектов и развития различных сфер человеческой деятельности.

Геодезическая работа: трассирование линейных сооружений

Для успешного трассирования линейных сооружений необходимо провести ряд геодезических работ. Сначала геодезисты проводят топографическую съемку местности, на которой планируется строительство. Затем они создают цифровую модель местности, используя результаты съемки и специальное программное обеспечение.

После этого геодезисты приступают к процессу трассирования. Они определяют оптимальный маршрут линейного сооружения, учитывая такие факторы, как геологические и гидрологические условия, экономические соображения, экологические ограничения и требования заказчика.

В процессе трассирования геодезисты создают проектное задание, на основе которого строители будут выполнять работы. Они определяют положение вертикальных и горизонтальных осей линейного сооружения, делают замеры отметок и углов, а также устанавливают котлованы, оси дорог и другие элементы.

Кроме того, геодезисты проводят контрольные измерения в процессе строительства, чтобы убедиться, что объект соответствует проектным требованиям. Они могут также использовать специальное оборудование, такое как глонасс-приемники, лазерные уровни и тахеометры, для точности измерений и повышения производительности.

Методы и инструменты трассирования

Среди основных методов трассирования в геодезии можно выделить следующие:

1. Метод абсолютного трассирования

Данный метод основывается на использовании геодезической сети пунктов и определении координат точек трассы по отношению к этим пунктам. Для выполнения трассирования с применением этого метода необходимо иметь доступ к данным о координатах геодезических пунктов и использовать специальные приборы – геодезические теодолиты или тахеометры.

2. Метод относительного трассирования

Этот метод основывается на определении границ трассируемого участка на местности путем измерения расстояний и углов между некоторыми известными точками. Для выполнения трассирования с применением этого метода используются различные инструменты, такие как гиротеодолиты, инвентарные теодолиты или электронные теодолиты.

3. Метод комбинированного трассирования

Данный метод объединяет преимущества обоих описанных выше методов. В процессе трассирования с использованием этого метода сначала определяют границы трассируемого участка с помощью метода относительного трассирования, а затем уточняют их с помощью метода абсолютного трассирования.

В качестве инструментов для трассирования часто используются следующие геодезические приборы:

Прибор	Описание
Теодолит	Прибор для измерения горизонтальных и вертикальных углов, необходимых для выполнения трассировки.
Тахеометр	Прибор, оснащенный теодолитом и дальномером, позволяющий одновременно измерять углы и расстояния между точками.
Гиротеодолит	Прибор, который позволяет осуществлять измерения углов как в горизонтальной, так и в вертикальной плоскостях.
Электронный тахеометр	Современный прибор, оснащенный электроникой для автоматизации процесса измерений и обработки данных.

Выбор метода и инструментов трассирования зависит от ряда факторов, таких как цели проекта, доступность геодезической информации, требования к точности и бюджет.

Важно отметить, что трассирование является неотъемлемой частью работ по геодезии и позволяет получить надежные данные о границах трассируемого участка, что в свою очередь является основой для проведения строительных и проектных работ

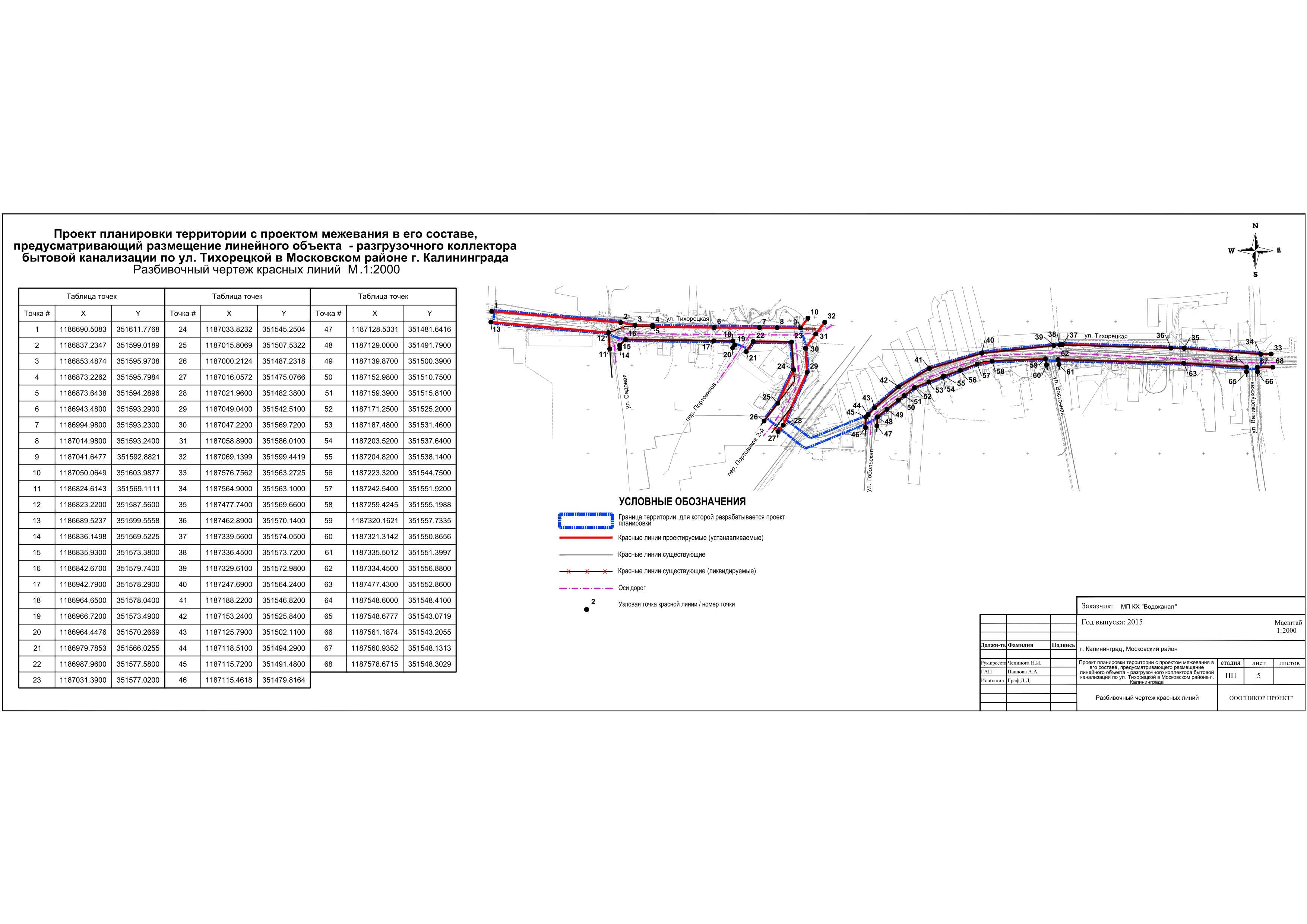

Оформление отчетной документации по проектированию

После окончания инженерно-геодезических, геологических и экологических изысканий специалисты оформляют пакет проектных документов.
В его состав входят: пояснительная записка, проект полосы отвода с характеристикой трассы, детальное описание существующей инфраструктуры для организации планируемого строительства.

Утверждение и согласования в государственных органах

Проектная документация, содержащая разделы с инженерными изысканиями в области
геодезии для железных дорог, геологии и экологии систем коммуникаций, в обязательном порядке подается на экспертизу. Суть процесса заключается в сравнении предоставленных разработок техническими регламентам и государственным стандартам. Если экспертиза была пройдена
успешно, то застройщик получает разрешение на начало строительства. До этого момента должны быть урегулированы все вопросы относительно прав владения на землю.

Согласование инженерных линейных сооружений требуется когда проектируются:

• ЛЭП, линии телефонной связи и оптиковолоконной информатизации;
• железнодорожные пути, объекты метрополитена и троллейбусные линии;
• инженерные объекты для систем газоснабжения, электроснабжения, связи;
• мосты, эстакады и туннели для транспортной инфраструктуры;
• нефте-, газо- и другие трубопроводы для водоснабжения, канализации, отопления;
• коммуникационные сооружения мусороудаления;
• сети кондиционирования и вентиляции воздуха;
• фуникулеры и системы вертикального транспорта (лифтовые шахты, эскалаторы);
• автодороги любой категории, автомобильные трассы и шоссе.

В процессе реализации проекта надзирательные органы следят за соблюдением технического регламента. При выявлении нарушений в сфере инженерной геодезии, экологии и геологии строительство линейного объекта может быть приостановлено.

Геодезические изыскания для линейного объекта

Перед специалистами, которые проводят работы в сфере прикладной инженерной геодезии, стоит главная задача – качественное выполнение всех этапов сопровождения предпроектных и строительных работ. Нарушение стандартов и норм преследуется законом, поэтому подрядчики и застройщики несут ответственность не только за результаты проектирования и строительства линейного сооружения, но и за их эксплуатацию.

Компания «Промтерра» четко следует установленным законодательным стандартам. Специалисты ответственно выполняют весь цикл геодезических изысканий с целью создания проекта и последующего строительства с гарантиями качества и надежности. Все проекты успешно проходят согласования в органах государственного регулирования.

Основные задачи и цели трассирования

Основной целью трассирования является создание точного и надежного проекта, учитывающего геометрические особенности территории и требования заказчика. Вот некоторые основные задачи и цели трассирования в геодезии:

Задача	Описание
Определение расстояний и углов	Трассирование включает измерение расстояний между точками и определение углов между линиями. Эти данные необходимы для создания точных и геометрически правильных проектов.
Создание профилей и поперечных сечений	По данным, полученным в процессе трассирования, строятся профили и поперечные сечения территории. Это позволяет более детально изучить её рельеф и ландшафт.
Маркировка и строительство линейных сооружений	Трассирование необходимо для определения местоположения и создания планов строительства различных линейных сооружений, таких как дороги, трубопроводы, электроэнергетические линии и другие. Оно позволяет точно определить маршрут и рекомендации по проектированию.
Проверка и контроль работ	Трассирование также используется для проверки и контроля выполненных работ. Путем сравнения полученных результатов с проектом и требованиями можно выявить и устранить возможные ошибки или несоответствия.

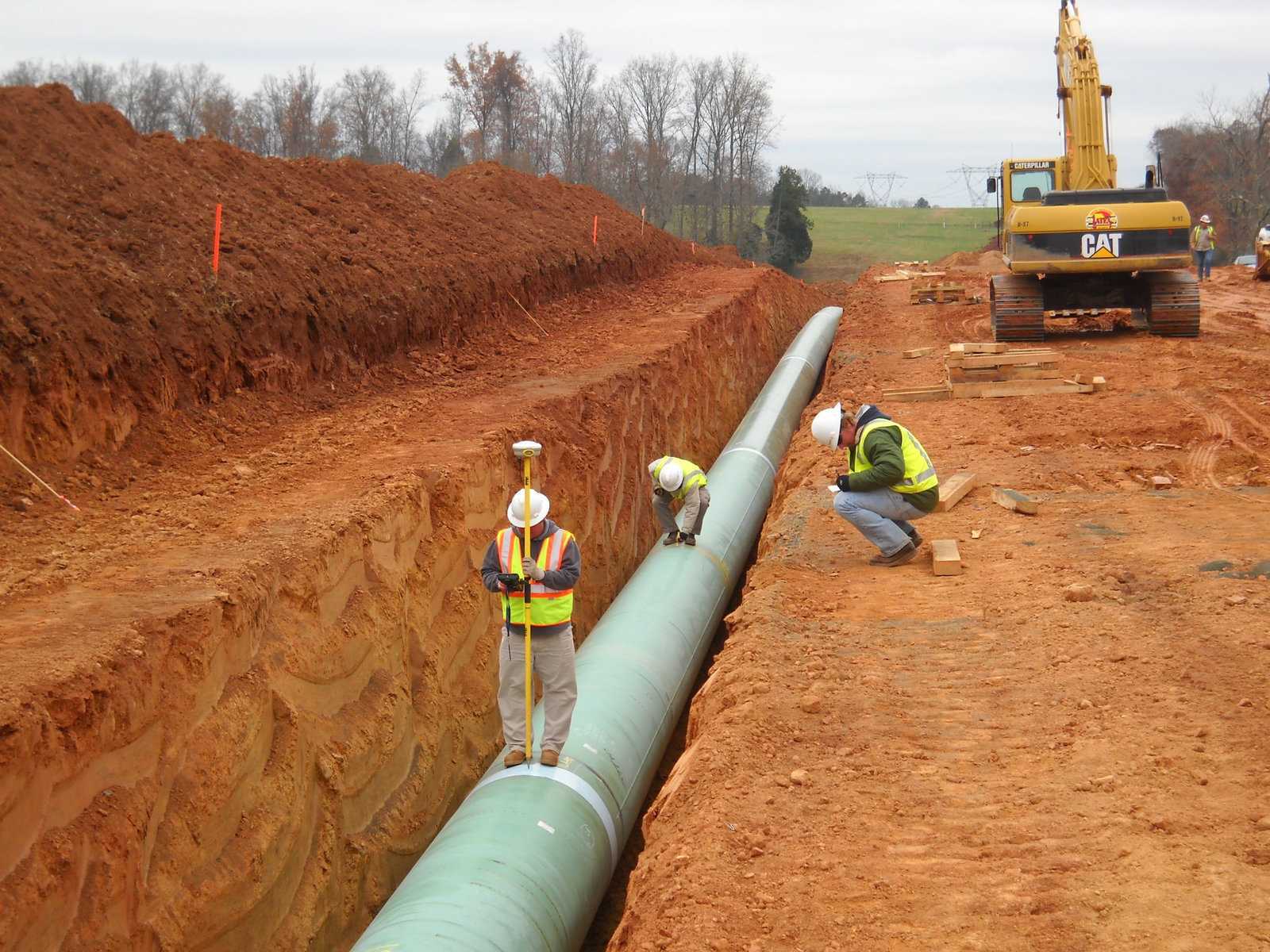

Инженерные изыскания на объектах нефтегазовой отрасли

Проектирование объектов нефтегазовой промышленности (напорных нефте — и газопроводов, линий электропередач, трасс, административных объектов и пр.) требует чрезвычайной точности. Любая ошибка приводит к переделкам проекта, простоям, миллионным убыткам. Начать проектировочные работы невозможно без результатов инженерных изысканий.

Проведение исследований на территории ЛО нефтегазовой отрасли часто осуществляется в суровых условиях Крайнего Севера. Территориальная удаленность и труднопроходимость мест (болота, густая тайга), низкий температурный режим накладывают особые требования к организации процесса испытаний.

Изыскателям необходимо:

• арендовать спецтехнику (бураны, снегоходы, вездеходы (ARGO), пр.);

• транспортировать инженеров на место назначения;

• организовать базу для проживания.

Изыскания проводятся круглый год, однако в большинстве случаев рационально исследовать сооружение в зимний период времени с целью улучшения проходимости.

При проведении испытаний зимой:

• дополнительно рассчитывается коэффициент неблагоприятного периода (x1,4), это влияет на стоимость работ;

• могут возникать простои (от 2-х недель и выше), связанные с невозможностью проведения буровых и/или геодезических работ при низких температурах (- 30° и ниже).

Линейные объекты нефтегазовой отрасли считаются опасными, поэтому испытания осуществляются группами в составе от 3-х человек. При этом изыскательская компания должна иметь соответствующий Допуск (для работ на особо опасных ЛО).

При проведении испытаний зимой могут возникать простои (от 2-х недель и выше), связанные с невозможностью проведения буровых и/или геодезических работ при низких температурах (- 30° и ниже).

Проблемы, с которыми сталкивается заказчик:

Проблема-1

Сложность контроля из-за территориальной удаленности  Ответственность полностью ложится на плечи изыскателей. Неквалифицированные эксперты могут допустить неточности и ошибки при проведении испытаний (например, не заметить овраг, пробурить скважину меньшей глубины и пр.).

Ошибки, упущения при проведении испытаний приводят к:

• переделкам проекта;

• простоям, миллионным убыткам;

• дополнительным расходам (например, при повторном прохождении Главгосэкспертизы или адаптации программы исследований в процессе работ).

Проблема-2

Увеличение затрат на проведение изысканий в 1,5-2 раза

Неточности при составлении ТЗ влекут за собой разработку некорректной программы исследований.

Если в процессе работ выяснится, что объема испытаний недостаточно для обеспечения требуемой полноты и точности результатов, потребуется:

• обновление программы испытаний;
• транспортировка дополнительных бригад инженеров;
• выделение технического оборудования.

В условиях Москвы и МО с адаптацией к новым условиям не возникает трудностей.
Однако, если речь идет об объектах нефтегазовой отрасли в северных регионах, внесение любых изменений в программу исследований может увеличить стоимость изыскательских работ в 1,5-2 раза

Поэтому заказчику важно ответственно отнестись к составлению ТЗ.

Особенности согласования проекта

Если ЛО проходят по территории других лицензированных участков, изыскателям необходимо получить согласование на прохождение пересекаемой территории. Также от заказчика требуется согласование работ с представителями коренных народностей Севера (если объект располагается на значимой для них территории).

Готовый проект подлежит обязательному прохождению Главгосстройэкспертизы. При обнаружении неточностей на их устранение отведено всего 10 дней. В противном случае требуется повторное прохождение экспертизы, и заказчик теряет деньги.

От чего зависит стоимость испытаний?

Цена на изыскательские работы зависит от:

• объема подготовительных мероприятий (по транспортировке инженеров, организации базы);

• целей, объема планируемых испытаний;

• типа, расположения объекта.

Стоимость работ возрастает, если дополнительно требуется:

• проведение исследований по поиску карьера или места ПГС (для развивающихся месторождений, если планируется строительство дороги);

• сейсморазведка (для расширения месторождения и пр.);

• вырубка леса для обеспечения проходимости на выбранном участке.

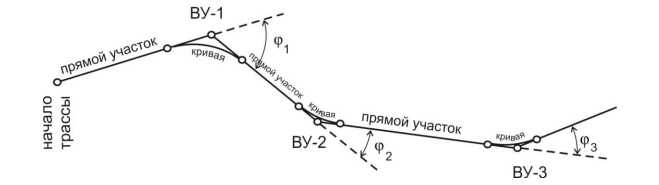

Основные этапы выполнения трассировки линейного объекта

1. Сбор исходных данных по проектируемой трассе (при этом должны быть указаны все углы её поворота, точные расстояния).
2. Проведение инженерно-геодезических изысканий на местности.
3. Выполнение разбивки пикетажа.
4. Выполнение расчётов.
5. Составление отчётной документации.

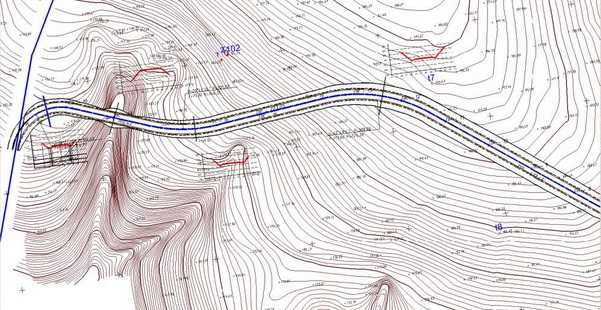

Камеральное трассирование линейных объектов

При выполнении подготовки к трассированию собираются исходные данные, которые представляют собой полярные и прямоугольные координаты с обозначением всех функционально важных для прокладки маршрута промежуточных точек объекта, указанием расстояний от контура до стыковочных пунктов, расположенных на трассе.

Для выполнения камерального этапа трассирования используют в большинстве случаев карты с масштабом 1:50000 или 1:25000 (в ситуации, когда трасса на таких картах не помещается в пределах одного листа, применяется более мелкий масштаб). Далее работы проводятся в полевых условиях непосредственно на месте.

Полевое трассирование

Основными материалами, которые на данном этапе используются геодезистами, становятся карты и стереомодели местности. В ходе своей работы команда специалистов по геодезии фиксирует на местности геодезические или контурные точки, которые позволят в дальнейшем построить необходимые углы и линии. Для того чтобы надёжно зафиксировать вершины таких углов используются деревянные (реже железобетонные) столбы и лёгкие колья в качестве промежуточных точек в трассировке.

Завершающим этапом выполнения работ становится разбивка пикетажа. Выполнение этой процедуры позволяет с высокой точностью выполнить на местности необходимые обозначения при прокладке криволинейных участков трассы путём фиксации на местности дополнительных промежуточных точек. Их количество должно быть таким, чтобы промежутки между точками можно было считать прямыми. Все перечисленные работы и полученные в результате их выполнения данные становятся базовым материалом для последующего проектирования сооружений или коммуникаций по данной трассе.

Изучение территории для трассировки линейных объектов

Первым этапом изучения территории является сбор и анализ имеющихся геодезических данных. Для этого производится съемка существующих объектов, земельных участков, рельефа и других характеристик территории. Полученные данные позволяют составить первичную карту и провести первичный анализ с учетом особенностей местности и строительных норм.

На следующем этапе производится топографическая съемка, в ходе которой более детально изучаются контуры объектов и особенности рельефа. В результате такой съемки получаются точные данные о высотах, уклоне территории, наличии водоемов, лесных массивов и прочих преград.

Для определения оптимальной трассы необходимо также учитывать геологические и гидрогеологические условия участка. Проводятся геологические исследования, определяется состав грунта, глубина залегания подземных вод и другие параметры, которые могут повлиять на выбор трассы.

Изучение территории также включает анализ существующих инженерных коммуникаций и сетей. Проводится обследование подземных коммуникаций, водопроводной и канализационной сетей, линий электропередач, а также других технических объектов. Это необходимо для учета и избегания пересечения существующих коммуникаций при трассировке новых линейных объектов.

Все полученные данные и анализы позволяют определить оптимальную трассу для трассировки линейных объектов. Учитывая особенности местности, геологические и гидрогеологические условия, наличие инженерных коммуникаций и другие факторы, геодезисты составляют детальный проект трассы, включающий в себя не только сам план линии, но и необходимые технические решения и расчеты для строительства объекта.

Методы геодезического трассирования

Геодезическое трассирование представляет собой процесс определения и создания трассы, которая соответствует заданным геодезическим условиям. Существует несколько методов, которые используются для выполнения геодезического трассирования:

1. Триангуляционный метод

Триангуляционный метод основан на разделении поверхности земли на множество треугольников. Для получения точных данных трассы проводятся измерения углов и длин сторон каждого треугольника. Затем с использованием тригонометрических вычислений определяются координаты трассы.

2. Трилатерационный метод

Трилатерационный метод основан на измерении расстояния между точками и углами между линиями, соединяющими точки. Для проведения трассирования в этом методе используются приемники расстояний и угломеры. После получения данных выполняются вычисления для определения координат трассы.

3. Геометрический метод

Геометрический метод основан на использовании геометрических преобразований. В этом методе трассирование выполняется посредством построения геометрических фигур, таких как окружности, эллипсы или спирали, с использованием определенных геометрических принципов. Затем с использованием изучения геометрических отношений определяются координаты трассы.

4. Компьютерное моделирование

Компьютерное моделирование — современный метод геодезического трассирования, который основан на использовании специализированного программного обеспечения. С использованием компьютерных алгоритмов и моделей трассировка выполняется автоматически. Этот метод обеспечивает высокую точность и эффективность трассирования.

Выбор метода геодезического трассирования зависит от конкретной ситуации, требований и доступной технологии. Каждый метод имеет свои преимущества и ограничения, и может быть подходящим для определенного случая трассирования.

Виды трассирования в геодезии

Трассирование в геодезии представляет собой процесс создания геодезической сети на местности. В зависимости от целей и задач, которые ставятся перед геодезистами, существуют различные виды трассирования.

1. Топографическое трассирование

Топографическое трассирование осуществляется для создания подробной топографической карты местности. В процессе трассирования определяются координаты и высоты точек на местности, обозначаются элементы рельефа и различные объекты (здания, дороги, водоемы и др.). Топографическая карта является одним из основных инструментов для планирования и инженерных работ.

2. Генеральное трассирование

Генеральное трассирование используется для определения местоположения границ земельных участков. При этом осуществляется определение геодезических координат и высот углов участков и их прямолинейных участков, а также отступов от границ участков. Генеральное трассирование включает в себя создание генерального плана территории, который является основным документом для оформления прав на землю.

3. Гравиметрическое трассирование

Гравиметрическое трассирование проводится для изучения распределения массы Земли и определения ее гравитационного поля. В процессе трассирования проводятся измерения гравиметрическими приборами, которые позволяют определить отклонение силы тяжести в различных точках местности. Эти данные используются для составления карт гравитационных аномалий и для выполнения гравиметрических исследований различных геологических задач.

4. Инженерное трассирование

Инженерное трассирование осуществляется в процессе разработки и строительства технических объектов. При этом определяются геодезические координаты и высоты основных элементов объекта (фундаменты, стены, трубопроводы и др.), а также проводятся измерения уклонов и направлений элементов объекта. Инженерное трассирование необходимо для правильного выполнения строительных работ и обеспечения геометрической прочности и протяженности объектов.

Все эти виды трассирования играют важную роль в геодезии и используются для различных целей и задач. Они позволяют получить точные и надежные данные о местоположении и характеристиках объектов на местности, что является основой для выполнения различных геодезических и инженерных работ.

Точность и ограничения трассирования

Однако при выполнении трассировки существуют определенные ограничения. Во-первых, ограничение связано с природными факторами, такими как гравитационные воздействия, температурные изменения, состояние грунта и другие. Эти факторы могут оказывать влияние на точность измерений и требуют специальных коррекций и учета в расчетах.

Во-вторых, ограничения могут возникать из-за технических причин. Например, оборудование или приборы могут иметь некачественные компоненты, допускать погрешности из-за износа или других факторов. Также, ограничения могут быть связаны с возможностями самого инструмента или метода трассирования.

Наконец, требования к точности трассирования зависят от конкретного проекта, его цели и требований заказчика. Например, для строительства дороги требуется высокая точность трассирования, включая учет позволяющих проектировщиков. Это объясняется тем, что любые ошибки в трассировке могут существенно повлиять на качество и безопасность дорожного покрытия.

Факторы точности трассирования	Ограничения трассирования
Качество инструментов и приборов	Природные факторы (гравитационные воздействия, температурные изменения и др.)
Профессионализм геодезиста	Технические причины (некачественные компоненты оборудования, погрешности при износе и др.)
Цели проекта и требования заказчика	Ограничения инструмента или метода трассирования
