Принципы геодезического съемочного обоснования виды
Первый принцип — это принцип достаточной обоснованности виды. Он предполагает, что обоснование виды должно быть выполнено с достаточной степенью точности и надежности, чтобы результаты съемки могли быть использованы для своего назначения. Для этого необходимо учитывать требования заказчика и специфику проекта.
Второй принцип — это принцип связи с геодезической сетью. Он заключается в том, что результаты съемки должны быть связаны с глобальной геодезической сетью или местной геодезической основой. Это позволяет получить координатную привязку объектов, а также обеспечивает согласованность результатов с другими геодезическими измерениями.
Третий принцип — это принцип использования современных методов съемки. Современные технологии и методы съемки позволяют получать более точные и надежные результаты. Это включает в себя использование спутниковой геодезии, лазерного сканирования, цифровых фотограмметров и других современных инструментов.
Четвертый принцип — это принцип проверки и контроля результатов съемки. Проверка и контроль результатов съемки позволяют выявить и исправить возможные ошибки или несоответствия. Для этого применяются специальные методы контроля точности и согласованности результатов съемки.
В заключение, геодезическое съемочное обоснование виды основывается на ряде принципов, которые позволяют обеспечить достоверность и точность результатов съемки. Это включает обоснованность, связь с геодезической сетью, использование современных методов съемки и проверку и контроль результатов съемки.
Геодезическое обоснование монтажа
Геодезическое обоснование монтажа — раздел Образование, Термины сборка, монтаж, кратко о канатах Для Привязки Оборудования К Местности Применяются «Геодезические Знаки». Обор.
Для привязки оборудования к местности применяются «геодезические знаки». Оборудование выверяется по 3 координатам «x,y,z». За 0 высоты принимается средний уровень воды в Финском заливе Балтийского моря.
Репер(z) – геодезический знак, кот. исп-ся для выверения по высоте. Они делятся на а) контрольные; б) рабочие (вспомогательные, основные). Точность репером составляет ±0,5 мм. Реперы устанавливаются на массивах, которые неподвижны длительное время. Погрешность ±0,5 мм. На каждом фундаменте устанавливаются основные реперы. Рабочие реперы выверяются относительно контрольного с точностью ±0,5 мм.
Плашка (x,y) – геодезический знак, для выверения оборудования по координате x и y. Это листовой материал с заверенной точкой, имея 2 плашки можно соединить их линией (только одной) эта линия и будет нам x или y. Плашки надежно заделываются в фундамент либо цементом, либо привариваются. Они разделяются на контрольные (устанавливаются в непосредственной близости от фундамента) и рабочие. Относительно линии полученной с помощью плашек устанавливается все оборудование цеха. Непосредственно вблизи машины устанавливаются рабочие плашки, они делятся на: основные и вспомогательные.
Эта тема принадлежит разделу:
Термины сборка, монтаж, кратко о канатах
Сборка соединение деталей в изделии Могут идти с заводов массового производства тогда они взаимозаменяемы и при сборке не нужно проводить.. Монтаж комплекс работ который связан с окончательной сборкой машин на.. Перемещение узлов и машин Перемещаются с помощью грузоподъемных устройств и подвесок Применяются гибкие подвески..
Если Вам нужно дополнительный материал на эту тему, или Вы не нашли то, что искали, рекомендуем воспользоваться поиском по нашей базе работ: Геодезическое обоснование монтажа
Значение геодезического съемочного обоснования виды
Главной целью геодезического съемочного обоснования виды является получение информации о рельефе местности и наличии препятствий, таких как реки, овраги, лесные массивы и другие объекты, которые могут повлиять на проведение инженерных работ. Для этого в процессе съемки используются различные инструменты и методы геодезической съемки, такие как нивелирование, тахеометрия, гравиметрия и другие.
Геодезическое съемочное обоснование виды позволяет также определить границы земельных участков, на которых планируется проводить строительные работы
Это важно для соблюдения законодательства, а также для избежания территориальных споров и конфликтов. Благодаря геодезическому обоснованию, все границы участков могут быть четко отмечены на местности, что упрощает дальнейшее проведение строительных работ
Кроме того, геодезическое съемочное обоснование виды имеет значение при разработке проектов инженерных сооружений и коммуникаций. Благодаря точным данным о местности и геодезической сети, инженеры могут разрабатывать оптимальные проекты, учитывая все особенности территории. Это позволяет избежать ошибок и сократить затраты на строительство и эксплуатацию сооружений.
Таким образом, геодезическое съемочное обоснование виды играет ключевую роль в проведении инженерно-геодезических изысканий и строительных работ. Оно позволяет получить точные данные о местности, границах земельных участков и других объектах, что способствует эффективному проектированию и строительству. Благодаря геодезическому обоснованию, инженеры могут оперативно выполнять свои задачи и обеспечить безопасность и надежность сооружений.
Геодезические работы при проектировании
_______
При проектировании строящихся объектов обычно составляют генеральный план.
_______
Генеральный план представляет собой документ (топографический план), на котором показаны существующие и намеченные для строительства здания и сооружения.
_______
В зависимости от назначения различают:
• генеральный план проектируемой застройки (проектный генплан),
• строительный генплан,
• исполнительный генплан.
_______
На строительном генплане дополнительно показывают временные здания и сооружения, необходимые для строительства, размещение механизмов, стройматериалов, и т.д. Размещение на генплане зданий, сооружений и объектов благоустройства называют планировкой.
_______
Размещение сооружений в плане называют горизонтальной планировкой.
Размещение сооружений по высоте, а также организацию рельефа земной поверхности называют вертикальной планировкой.
_______
Для перенесения проекта сооружения с проектного генплана на местность составляют разбивочные чертежи. На эти чертежи наносят все данные, необходимые для перенесения проекта на местность.
Способы подготовки проектных данных
_______
На разбивочных чертежах показываются координаты проектных точек сооружения, а также углы и линии, определяющие положение этих точек относительно пунктов геодезической сети.
_______
В качестве проектных точек выбираются точки, определяющие положение главных осей сооружения.
_______
Существует три способа подготовки проектных данных:
• графический,
• графоаналитический,
• аналитический.
_______
При графическом способе все проектные данные (координаты, углы, линии) определяются графически на генплане с помощью циркуля-измерителя, поперечного масштаба и транспортира. Точность полученных данных зависит от масштаба.
_______
К – графическая точность определения длины (принять 0,2 мм);_______М – знаменатель масштаба._______Например, для масштаба 1:1000 ошибка в определении длины линии (∆d) будет равна:
_______
Ошибка измерения угла примерно 0,1º = 6′.
_______Способ простой, но точность его невелика.
_______
При графоаналитическом способе часть проектных данных определяется графически, а часть – аналитически. При этом внутренние габариты определяются точнее.
_______
При аналитическом способем все данные определяются аналитическим путем.
Координаты А и В определяются из результатов привязки.
_______
Необходимые данные для разбивочных работ (чертежей), определяются из решения обратных данных.
Геодезическое обоснование съемок. Масштаб
Работа геодезиста многогранна. Задачи, которые решает инженер, различны не только при выполнении различных техзаданий, но и зависят от стадии выполнения работ, к примеру, проектирования и строительства. На разных этапах требуется различная детализация исследований, разный масштаб издаваемых чертежных материалов.

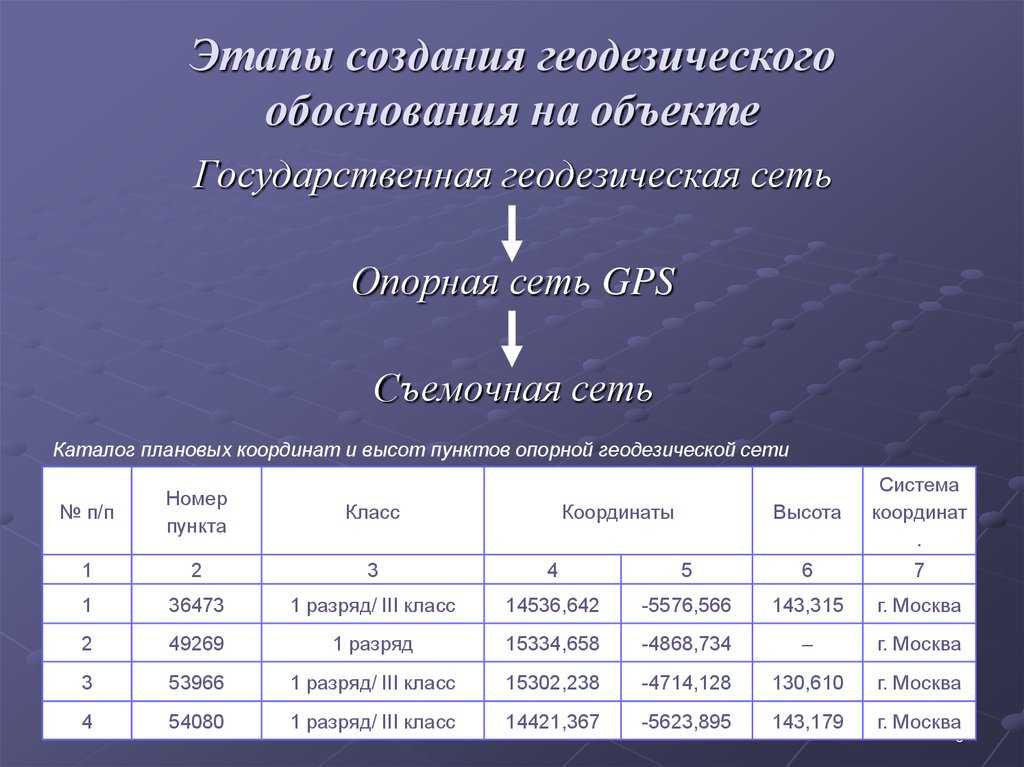

На прединвестиционной стадии создается геодезическое обоснование геодезических работ с невысокой плотностью расположения пунктов. Например, в случае изысканий для трассирования линейных объектов, при генеральном планировании городов и поселков. Крупномасштабную съемку потребует разработка проекта, рабочих чертежей и строительство, ландшафтный дизайн и расчет земляных работ.
Наша компания “СГИ” имеет в штате лучших геодезистов региона, современные приборы и оборудование. С помощью наших специалистов разработаны десятки ответственных и сложных проектов, построены объекты, которые эксплуатируют в различных сферах народного хозяйства и бизнеса. Мы открыты для общения и консультаций. Звоните!
Источник
Порядок работы:
1. Используя абрис съемки и меню «Топографические знаки», наносим все условные обозначения: ограждения, строения, дороги, объекты гидрографии, комуникации, растительность и т. д. Необходимо указать их количественные и качественные характеристики. Например, 2КН будет обозначать 2-х этажное здание, а цифра перед знаком дерева будет показывать его высоту.
Важно: все топографические знаки распределяйте по отдельным слоям AutoCad, даже в самом простом топоплане это значительно добавит удобства.
2. На месте каждого пикета пишем значение абсолютной (или условной) высоты над уровнем моря. При слишком нагроможденном плане одинаковые высоты на близком расстоянии можно будет убрать позже.
3. Используя методы интерполяции, проводим горизонтали с интервалом в 0,5 м.
4. Вычерчиваем рамку и штамп. Вносим в него все свои данные.

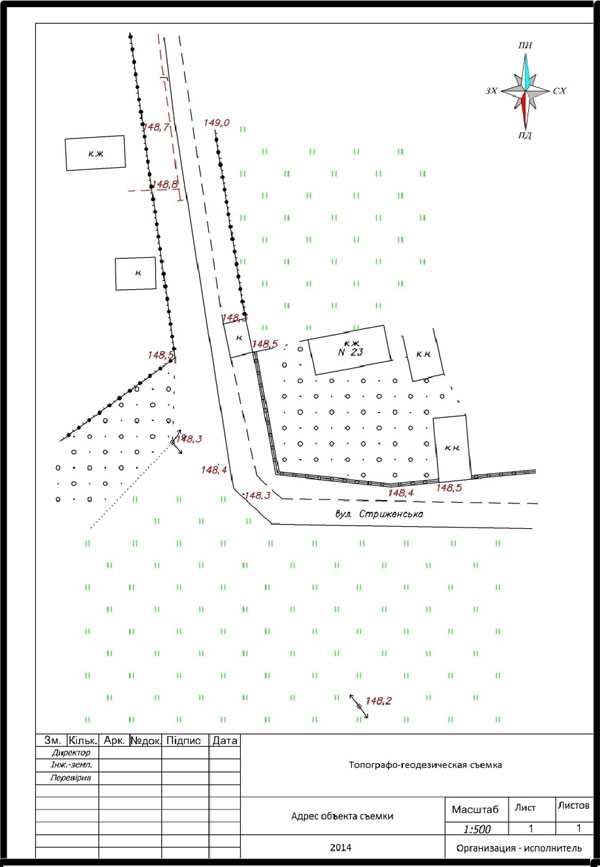

В результате у вас должно получиться что-то подобное (Рис. 2).
Все описанные операции можно сделать и без различных топографических меню. Наши дедушки, вообще, все делали без компьютера.
Помните – черчение в AutoCAD происходит в масштабе 1:1000 и при выводе на печать вы задаете ей масштаб 1:500, указывая в окне запуска на печать «2:1». В связи с этим все топознаки при черчении должны быть в два раза меньше чем указано в инструкции.
Топографические планы М 1-1000 создается для целей проектирования, для формирования трехмерных моделей, при строительства линейных объектов, реконструкции зданий и прочих инженерных работах. Сформировать план в тысячном масштабе возможно как традиционным способом (геодезическим оборудованием), так и при помощи беспилотных технологий — аэрофотосъемки .
ПРОЕКТИРОВАНИЕ ГОРОДСКОГО ГЕОДЕЗИЧЕСКОГО ОБОСНОВАНИЯ
Городское геодезическое обоснование
состоит из плановых и высотных геодезических сетей. Структура геодезического
обоснования и число его ступеней зависит от площади городской территории.
Студенту, в зависимости от площади запроектированной городской территории,
необходимо выбрать схему построения многоступенчатого планово-высотного
городского геодезического обоснования в соответствии с данными, приведенными в
следующей таблице.
Структура
городского геодезического обоснования в зависимости от площади города
Табл.1
|
Площадь |
ОГС (классы) |
ГСС (разряды) |
ГСО |
ВГО (классы) |
|
200 |
2,3,4 |
4,1,2 |
т.х |
2,3,4,т.н |
|
50 — 200 |
3,4 |
4,1,2 |
т.х |
2,3,4,т.н |
|
10 — 50 |
4 |
4,1,2 |
т.х |
3,4,т.н |
|
5 — 10 |
4,1,2 |
т.х |
4,т.н |
|
|
2 — 5 |
1,2 |
т.х |
4,т.н |
|
|
1 — 2 |
2 |
Т.х |
т.н |
|
|
1 |
Т.х. |
Т.н. |
Если, например, площадь городской территории
составляет от 10 до 50 км2 то студенту может рекомендоваться
следующая схема построения трехступенчатого планового городского геодезического
обоснования.
|
Площадь городской |
ОГС (классы) |
ГСС (разряды) |
ГСО |
|
10 — 50 |
4 |
4 или 1 |
Т.х |
Требования
к проектированию ОГС в зависимости от ее класса помещены в табл.2.
Параметры для проектирования
ОГС
Табл.2
|
Класс |
2 |
3 |
4 |
|
S(км) |
7-20 |
5-8 |
2-5 |
|
mβ |
1” |
1.5” |
2” |
|
fβ |
4” |
6” |
8” |
|
Mb/B |
1:300000 |
1:200000 |
1:200000 |
|
Ms/S |
1:200000 |
1:120000 |
1:70000 |
|
α |
40 |
30 |
30 |
В
таблице приняты следующие обозначения:
mβ
— СКО измеренного угла;
Fb —
допустимая угловая невязка в треугольнике;
mb/B — СКО
измерения базиса;
ms/S — СКО
наиболее слабой стороны;
α — минимальное
значение связующего угла в треугольнике.
S — средняя длина стороны геодезической сети.
При
проектировании следует учесть следующие особенности построения геодезических
сетей на городской территории:
1. Геодезическая
сеть создаётся в местной системе координат с одним исходным пунктом,
расположенным в центральной части города и произвольным исходным дирекционным
направлением;
2. Линейные
измерения редуцируются на поверхность относимости, проходящую через среднюю отметку
городской территории;
3.
В городских условиях длины сторон могут быть уменьшены на 30-50% по сравнению с
данными, приведёнными в табл.2.
При
проектировании необходимо обеспечить нормативную плотность пунктов ОГС 1 пункт
на 4 км2. Проектирование ОГС на усмотрение студента можно
выполнить в виде триангуляции, трилатерации, линейно-угловых или комбинированных
построений. Один из возможных способов приведён на следующем рисунке.
 |
Рис.1 Схема построения ОГС в виде городской триангуляции
Проектирование второй
ступени планового городского геодезического обоснования (ГСС) рекомендуется
выполнять методом полигонометрии только на жилую зону городской территории. Нормативная
плотность пунктов запроектированных ГСС должна составлять 4 пункта на 1км2
(для данной лабораторно-практической работы рекомендуемая плотность пунктов
должна составлять 1 — 1км2). Возможная схема построения
полигонометрической сети с одной узловой точкой приведена на рисунке 2, а в
таблице 2 приведены требования для проектирования полигонометрии в зависимости
от выбранного разряда. Геодезические съемочные сети для данной
лабораторно-практической работы проектировать не рекомендуется.
 |
Рис.2
Схема полигонометрической сети с одной узловой точкой
Параметры
для проектирования ГСС
Табл.2
|
Параметры |
4 класс |
1 разряд |
2 разряд |
|
Предельная Число сторон в ходе Длина сторон в ходе Точность Допустимая Точность Предельная |
10км 15 0,25-2.0 3.0” 5.0” 1:25000 1:25000 |
5км 15 0.12-0.80 5.0” 10.0” 1:10000 1:10000 |
3км 15 0.08-0.35 10.0” 20.0” 1:5000 1:5000 |
Структура
высотного геодезического обоснования зависит от площади города. Эта
зависимость приведена в следующей таблице.
Структура
высотного обоснования, в зависимости от площади городской территории
Табл. 3
Высотное обоснование
Высотное обоснование на монтажном горизонте строится в виде систем реперов на исходном и монтажном горизонтах.
Высотным обоснованием является геодезическое или техническое ( геометрическое) нивелирование. При топографических съемках с сечением рельефа более 1 м — высотные отметкп пунктов можно определять геодезическим нивелированием, при этом длины ходов должны быть не более 2 км. При съемках с сечением рельефа до 1 м определение высотных отметок производится техническим нивелированием.
Высотным обоснованием аэрофотосъемки являются ходы геометрического нивелирования и высотно-теодо-литные. Так как пункты триангуляции и полигонометрии, как правило, имеют отметки, то они одновременно будут и плановыми и высотными опознавательными знаками.
|
Определение превышений по аэроснимкам. |
Высотным обоснованием съемки служат основные высотные и съемочные ходы геометрического нивелирования.

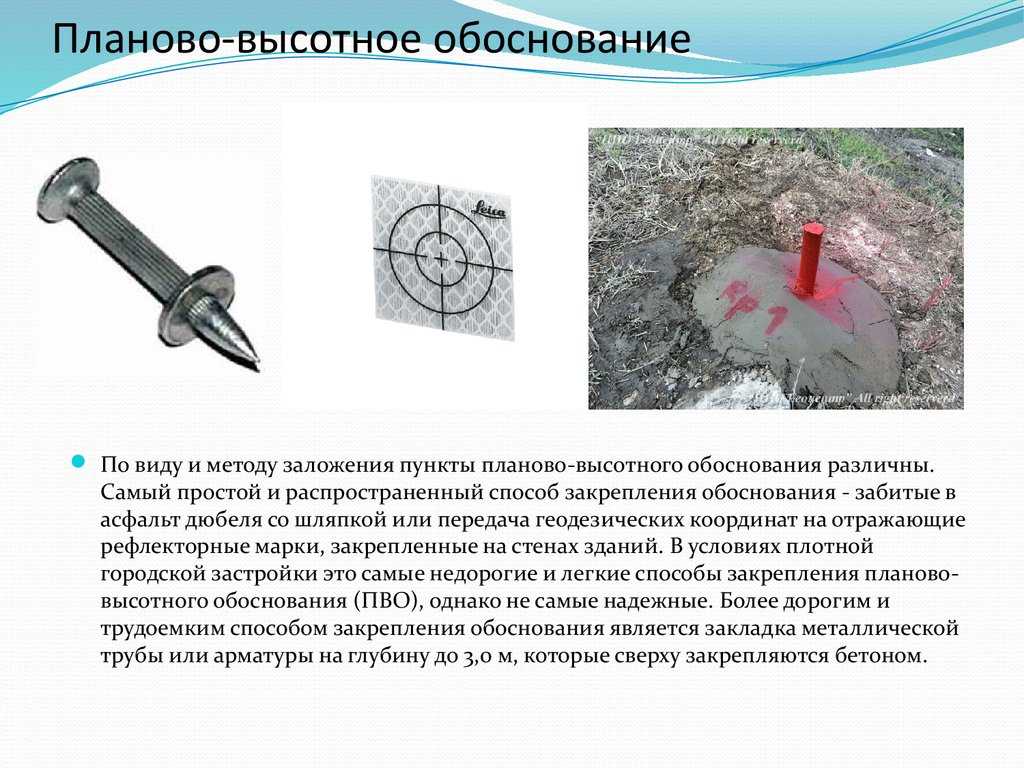

Точки высотного обоснования закрепляют постоянными знаками: подземными железобетонными, бетонными, каменными монолитами или металлическими стержнями, замурованными в стены каменных зданий, которые называют реперами.
В качестве высотного обоснования на строительной площадке используют отметки пунктов триангуляции, полигонометрии и строительной сетки. По ней обычно ведется нивелирование III и IV класса. Для наблюдений за осадками зданий и сооружений создают самостоятельную нивелирную основу.
В качестве высотного обоснования съемок масштаба 1: 5000 и крупней, а также для съемок в масштабе 1: 10000 с сечением рельефа горизонталями через один метр используют точки планового обоснования, но отметки их определяют геометрическим нивелированием.
Для контроля возможных изменений отметок знаков главного высотного обоснования необходимо предусматривать повторное нивелирование ПС и IIIC классов, периодичность которых должна быть установлена проектом. При этом для оценки устойчивости знаков в высотном отношении составляются и анализируются сводные таблицы и графики разностей превышений и отметок знаков, полученных непосредственно из полевых наблюдений разных циклов. На время перерывов нивелирные работы всех классов заканчивают на постоянном или временном репере или на трех переходных точках.
Рассчитаем точность, с какой следует построить высотное обоснование.
Точки закрепления промерных створов привязывают к точкам планового высотного обоснования.
При инженерно-технических работах геодезические знаки зачастую являются одновременно пунктами планового и высотного обоснования.
|
Засечки промерных точек ( положение в плане. |
Определение высоты уровня воды производится путем геометрического нивелирования от пунктов высотного обоснования, закрепленных на берегу.
С этой целью создают сеть глубинных реперов, которые являются высотным обоснованием планируемых наблюдений за осадками фундаментов. Можно переоборудовать для этого скважины, пробуренные в свое время для инженерно-геологических изысканий на площадке строительства. Устойчивость реперов должна контролироваться путем регулярного нивелирования. Гарантией устойчивости является неизменяемость превышений.
Основные принципы геодезического съемочного обоснования виды
Основными принципами геодезического съемочного обоснования виды являются:
| 1 | Точность и надежность |
| 2 | Систематичность и единообразие |
| 3 | Комплексность и всесторонность |
Точность и надежность — это основные качества геодезического съемочного обоснования виды. Они определяются качеством применяемых приборов и оборудования, а также квалификацией специалистов, выполняющих работы.
Систематичность и единообразие — это принципы, которые гарантируют одинаковость методов и приемов при выполнении геодезических работ, вне зависимости от их масштаба и сложности.
Комплексность и всесторонность — это принципы, учитывающие все основные факторы и природные условия, которые могут влиять на точность и надежность результатов геодезического съемочного обоснования виды.
Таким образом, основные принципы геодезического съемочного обоснования виды обеспечивают высокую точность и надежность результатов, а также систематичность и единообразие в выполнении геодезических работ.
Что будем делать с полученным материалом:
Все темы данного раздела:
Фундаменты под оборудование Нужны дляпередачи технологических (статические, динамические, вибрационные) усилий на грунт и для уменьшения вибрации машин.
Установка базовых деталей на фундаменте По способу: — машины которые передают на фундамент только статические нагрузки; — машины которые передают на фундамент вибрационные нагрузки; — машины которые передают на
Выбор площадки для контрольной и укрупнительной сборки Площадка должна располагаться как можно ближе к постоянным фундаментам. Например, в прокатных цехах эта площадка располагается там где убирают окалину. В доменных цехах площадка строится на отдельн
Выверка базовых деталей Базовые детали – рамы, станины, плитовины. Это детали, относительно которых выверяется и закрепляется все детали машины. Базовые детали выверяются по x,y,z. Выверка по координате
Сборка резьбовых соединений Надежная работа резьбовых соединений возможна: а) все детали работают в упругой области; б) усилие предварительной затяжки известно. Сила предварит. затяжки определяется из условия: 1) условие нера
Сборка шпоночных соединений Различают:клиновые и призматические шпонки. Призматические
Сборка неподвижных соединений 1.Вал; 2.Втулка. d1>d2 — диаметр вала делается больше чем диаметр втулки. d2-d1=i, где i-натяг. Такое соедине
Монтаж зубчатых колес Проверки по госту: 1 .Проверка боковых и радиальных зазоров 2. Проверка на пятно контакта, способы (косвенные и прямые) Косвенные способы проверки зазоров
Монтаж подшипников скольжения Подшипники делятся на цельные (втулки) и разъемные (вкладыши) Технический процесс монтажа состоит из следующих этапов: 1.
Сборка подшипников качения Достоинства: 1) не требуют пригоночных работ; 2) расход энергии сокращается; Операции монтажа: 1. Подготовительная операция. 2.Операция, связанная с сов
Монтаж валов 1. Посадка деталей на валы. 2. Выверка корпусов подшипника. 3. Центрирование валов. 4. Проверка горизонтальности, перпендикулярности и параллельности валов. В
Монтаж мостовых кранов 1 Способ. Монтаж мостового крана с помощью монтажных мачт
Сдача механического оборудования в эксплуатацию Смонтированое оборудование сдается в госкомисии. Оборудование подвергается индивидуальному испытанию и комплексному опробованию. Индивидуальные испытания проводятся монтажной органи
Источник
Методы геодезии для измерения границ
Выбор наиболее подходящего метода геодезии для измерения и установления границ зависит от ряда факторов, таких как тип местности, доступность и точность измерительного оборудования, а также требования заказчика. Различные методы геодезии могут быть применены для измерения границ земельных участков, границ муниципальных образований, границ государственных территорий и других объектов.
Одним из наиболее распространенных методов геодезического измерения границ является метод основного триангуляционного обоснования. Он предполагает создание геодезической сети, состоящей из треугольников, где измеряются углы и длины сторон. На основании этих данных производится математическое обоснование границ путем взаимной фиксации пунктов.
Еще одним популярным методом является метод полигонометрической съемки. Он представляет собой измерение углов и длин плоских фигур, образующих границу. Для этого используется специализированное оборудование, такое как теодолиты, нивелиры и измерительные ленты. Результаты измерений вводятся в специальную программу, где производится математическая обработка данных и определение координатных точек границы.
Также широко применяется метод геодезической привязки. Он основан на измерении углов и длин отрезков между пунктами привязки, а также на измерении координаты одного или нескольких пунктов привязки. По полученным данным производится математическое обоснование границы путем определения координат других точек.
| Метод | Описание |
|---|---|
| Метод основного триангуляционного обоснования | Создание геодезической сети из треугольников, измерение углов и длин сторон |
| Метод полигонометрической съемки | Измерение углов и длин плоских фигур, образующих границу, и их математическая обработка |
| Метод геодезической привязки | Измерение углов и длин между пунктами привязки, а также определение координат пунктов привязки |
Элементы разбивочных работ
_______
Первые два вида работ выполняются при плановой разбивке сооружений, два других – при разбивке сооружений по высоте и при вертикальной планировке местности.
5.1. Построение на местности проектной линии
_______
При построении проектной линии проектом задается горизонтальное проложение d.
_______D
| , |
_______
где Δ – сумма поправок.
5.2. При измерении длинны линии D вводятся следующие поправки:поправка за наклон линии
 |
поправка за компарирование
 |
поправка за температуру
 |
5.3. Построение на местности проектного угла
 |
Порядок выноса проектного угла
• Установить в рабочее положение теодолит в точке M.
• Открепить алидаду и совместить с лимбом на нулевом отсчете, закрепить алидаду.
• Открепить лимб и навести трубу на точку N, закрепить лимб.
• Открепить алидаду и отложить заданный угол, провешивать по направлению, получить точку А1.
• Поменять круг и выполнить те же действия при другом круге, получить точку А2.
• Расстояние между точками А1 и А2 поделить пополам и поставить точку А.
• Для контроля измерить отложенный угол полным приемом.
5.4. Вынесение на местность проектной отметки
 |
Порядок выноса проектной отметки
• Установить нивелир между репером и предполагаемой точкой В.
• Произвести отсчет «а» по рейке, стоящей на репере.
• Вычислить отсчет «b» по формуле
 .
|
Вb5.5. Построение на местности линии заданного уклона
 |
Геодезические съемочные работы для оценки земель
Геодезические съемочные работы играют важную роль при оценке земельных участков и недвижимости. Они позволяют получить точные данные о расположении и границах земельных участков, а также о характеристиках рельефа и ландшафта. Эти данные используются для определения стоимости земельной собственности и проведения землеустроительных работ.
Одним из основных видов геодезических съемочных работ для оценки земель является топографическая съемка. В рамках этого вида работы производится измерение земельного участка с помощью специальных геодезических инструментов, таких как теодолиты и электронные тахеометры. Результаты съемки представляются в виде топографической карты, на которой отображаются все элементы рельефа и объекты, расположенные на участке.
Еще одним видом геодезических съемочных работ является инженерно-геодезическая съемка. Она проводится с целью установления точного положения объектов и сооружений на земельном участке. В рамках этой съемки производится измерение углов и расстояний между точками, а также высоты объектов. Результаты измерений используются при проектировании и строительстве зданий и сооружений.
Кроме того, для оценки земель проводятся такие виды геодезических съемочных работ, как геодезическая привязка и геодезическая разбивка. Геодезическая привязка предназначена для установления точного положения земельного участка относительно геодезических сетей. Геодезическая разбивка позволяет разделить земельный участок на отдельные участки с заданными границами.
| Вид работ | Цель |
|---|---|
| Топографическая съемка | Получение данных о рельефе и расположении объектов на земельном участке |
| Инженерно-геодезическая съемка | Определение точного положения объектов и сооружений на земельном участке |
| Геодезическая привязка | Установление точного положения земельного участка относительно геодезических сетей |
| Геодезическая разбивка | Разделение земельного участка на отдельные участки с заданными границами |
Геодезические съемочные работы для оценки земель являются неотъемлемой частью процесса оценки недвижимости. Они обеспечивают получение точных и надежных данных о земельных участках, что позволяет проводить оценку с высокой степенью достоверности.
Роль геодезического съемочного обоснования виды в архитектуре и градостроительстве
Геодезическое съемочное обоснование виды имеет важное значение в архитектуре и градостроительстве, так как позволяет получить надежные и точные данные о местности, которые затем используются при проектировании и строительстве зданий, сооружений и инфраструктуры. Геодезическое съемочное обоснование виды позволяет получить информацию о рельефе, контурах участка, характеристиках грунта и особенностях окружающей среды
Эти данные необходимы для определения оптимального местоположения объектов, решения задач планирования территории, выбора и инженерного обоснования фундаментов, а также для мониторинга и контроля строительства
Геодезическое съемочное обоснование виды позволяет получить информацию о рельефе, контурах участка, характеристиках грунта и особенностях окружающей среды. Эти данные необходимы для определения оптимального местоположения объектов, решения задач планирования территории, выбора и инженерного обоснования фундаментов, а также для мониторинга и контроля строительства.
Геодезическое съемочное обоснование виды также позволяет изучить и учесть особенности взаимодействия новых строений с окружающей средой. С его помощью можно определить влияние объектов на гидрологические системы, транспортные коммуникации, экологическую обстановку и другие аспекты, которые необходимо учесть при проектировании и строительстве.
Эффективное геодезическое съемочное обоснование виды позволяет минимизировать риски и ошибки при строительстве, повышает эффективность использования земли и ресурсов, а также обеспечивает безопасность окружающей среды и людей.
Все эти факторы делают геодезическое съемочное обоснование виды неотъемлемой частью процесса проектирования и строительства в архитектуре и градостроительстве. Точные и достоверные данные, полученные при его проведении, позволяют создавать гармоничные и безопасные городские среды и инфраструктуру, способствующие развитию и благополучию общества.
Глава 1. Геодезическое обоснование монтажа
Монтаж оборудования ведётся относительно осей и высотных отметок, закреплённых на фундаментах. Оси закрепляют плашками (металлические плоскости), высотные отметки реперами (рис. 1.1).
На плашке накернивается треугольник с точкой в центре. Один из углов треугольника указывает направление оси. Две точки противоположных плашек фиксируют ось.
В качестве репера (высотной отметки) используют либо головки рельса железнодорожного пути, либо головки заклёпки диаметром не менее 20 мм, либо поверхность плашки, либо любую металлическую плоскость, зафиксированную относительно фундамента.
Рис. 1.1. Схема установки плашек и реперов:
1 – репер; 2 – плашка; 3 – монтажная ось
Система продольных и поперечных осей и высотных отметок называется схемой геодезического обоснования монтажа.
Этими осями и высотными отметками оборудование увязывается между собой в единую технологическую линию, на рис. 1.2. представлена схема геодезического обоснования монтажа блюминга «1150».
Рис. 1.2. Схема геодезического обоснования монтажа блюминга «1150»
Вдоль оси прокатки 1 на фундаменте зафиксированы ось первого приёмного рольганга 2, ось люльки опрокидывателя 3, ось весов 4, ось последнего ролика подводящего рольганга 5, ось девятого ролика правого рабочего рольганга 6, ось рабочей клети 7, ось девятого ролика левого рабочего рольганга 8, ось последнего раскатного рольганга 9, ось манипулятора 10, ось последнего отводящего рольганга 11, ось ножниц 12, ось конвейера уборки обрезков 13, ось клеймителя 14, ось цепного транспортёра 15, ось последнего ролика рольганга 16, ось стеллажа и сталкивателя 17, ось передаточного устройства и сталкивателя 18, ось рольганга за цепным транспортёром 19, оси электродвигателей сталкивателя 20, 21, ось привода передаточных устройств 22.
Оси и высотные отметки подразделяют на контрольные – главные для цеха в целом и рабочие. Контрольные, как правило, совмещают с осями колонн здания цеха.
Рабочие отметки подразделяются на основные и вспомогательные. Их закрепляют на фундаментах непосредственно в местах установки оборудования, но не закрываемых основаниями машин.
К основным осям относят продольную ось технологической линии агрегата (линия прокатки, линия резки, продольная ось МНЛЗ и т.д.) и поперечные оси – линии привода механизмов (линия привода валков, линия привода ножниц, линия привода роликов МНЛЗ и т.д.). Затем параллельно основным осям наносят, в случае необходимости, вспомогательные оси для выверки оборудования в плане с использованием оптико-геодезического метода.
При монтаже технологического оборудования условной уровневой поверхностью (нулевой отметкой) служит поверхность чистого пола первого этажа или головка железнодорожного рельса подъездных путей.
Источник
