Реферат на тему: «условные знаки как элемент языка карты, их виды»

Виды условных знаков — урок. География, 5 класс

По назначению и свойствам условные знаки планов и карт подразделяют на три вида: линейные, площадные и точечные.

Линейные условные знаки — знаки, применяемые для изображения объектов линейного характера.

Линейные знаки изображают реки, дороги, трубопроводы, линии электропередачи, границы. Эти знаки, как правило, преувеличивают ширину объекта, но точно указывают его протяжённость. То есть, с помощью линейных условных знаков можно определить длину дороги, но вот её ширину узнать нельзя.

Площадные (масштабные) условные знаки — знаки, которые применяются для изображения площади географических объектов (морей, озёр, лесных массивов и т. д.).

Площадные (или масштабные) знаки служат для изображения объектов, размеры которых можно выразить в масштабе данной карты или плана. К площадным условным знакам относятся, например, поле, фруктовый сад, озеро, участок леса. С помощью масштаба можно определить их длину, ширину, площадь.

Масштабные условные знаки практически всегда состоят из контура и заполняющих контур знаков или цветовой окраски. Водные объекты на любых планах и картах имеют голубой цвет (моря, океаны, болота, пресные озёра). На картах крупного масштаба и планах местности территории с растительным покровом (сады, кустарники, лесные массивы) обозначают зелёным цветом.

Точечные условные знаки (внемасштабные) — знаки, которые применяются для показа положения на картах и планах отдельных объектов.

Точечные (или внемасштабные) знаки — это условные знаки, обозначенные с помощью точек (пунсонов) или особых значков-рисунков.

Некоторые объекты, обозначенные на планах масштабными условными знаками, на географических картах из-за мелкого масштаба обозначаются точечными условными знаками. Это, например, месторождения полезных ископаемых, города, вулканы.

Дополнительную количественную и качественную характеристику объектов на планах и картах дают собственные географические названия, пояснительные подписи и цифровые обозначения.

К дополнительным количественным характеристикам относятся:

• длина и ширина моста;
• глубина водоёма;
• высота холма и т. д.

К дополнительным качественным характеристикам относятся:

• температура;
• солёность вод и т. д.

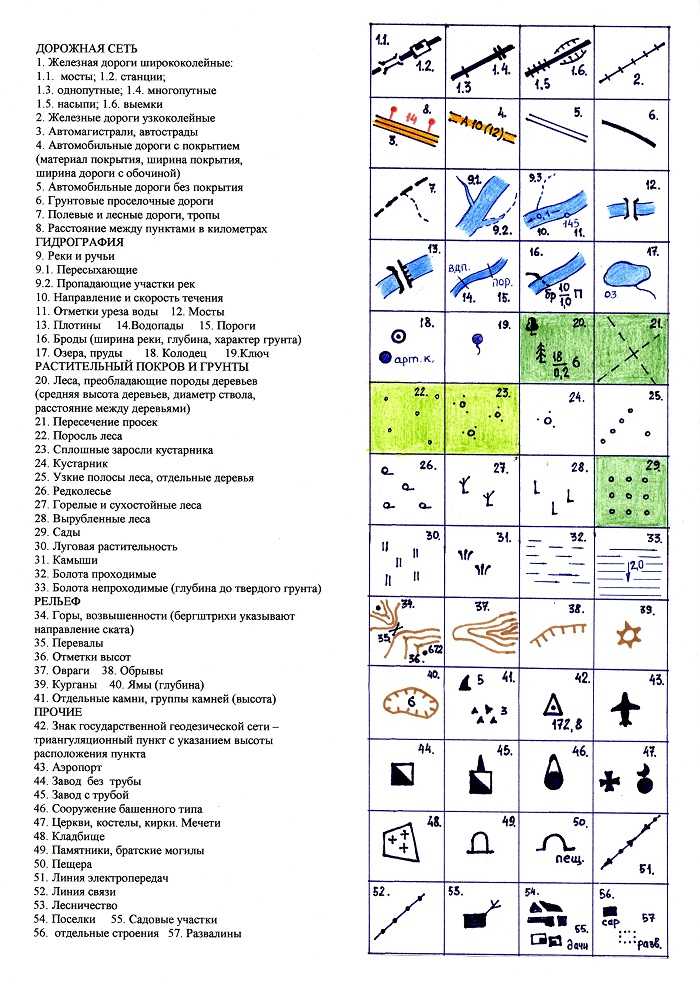

ГРУППЫ УСЛОВНЫХ ТОПОГРАФИЧЕСКИХ ЗНАКОВ

Для удобства применения подобных знаков введена специальная система классификации:

• Площадные. Предназначены для, того, чтобы определять большие объекты: пашни, леса, озера, луга. С помощью площадных знаков картографическое изображение не только определяет
  расположение объекта (точечным пунктиром или тонкой сплошной линией), но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела
  фигуры.

  Площадные условные знаки1 — лес (числитель – высоту, знаменатель – толщину ствола, «4» – расстояние между деревьями.); 2 — вырубка; 3 — луг; 4 — огород; 5 — пашня; 6 — фруктовый сад.

• Линейные. Они показывают объекты линейного характера (дороги, реки, линии связи, электропередачи), длина которых выражается в данном масштабе. На условных изображениях приводятся
  различные характеристики объектов.
  Особую категорию линейных условных знаков представляют изолинии, в том числе и горизонтали, с помощью которых на картах показывается рельеф местности.

  Линейные условные знаки7 — шоссе (ширина проезжей части – «8» и всей дороги – «12»); 8 — железная дорога («+1,8» – высота насыпи, «-2,9» – глубина выемки); 9 — линия связи; 10 — линия электропередачи; 11 — магистральный трубопровод (газ).

• Внемасштабные условные знаки (точечные). Это объекты малоразмерные объекты, которые невозможно полностью отобразить на карте из-за масштаба. Они служат для изображения объектов,
  размеры которых не выражаются в данном масштабе карты или плана (мосты, километровые столбы, колодцы, геодезические пункты). Как правило, внемасштабные знаки определяют местоположение
  объектов, но по ним нельзя судить об их размерах.
  Положению этих объектов на местности соответствуют на картах следующие точки внемасштабных условных знаков:
• • для знаков, имеющих правильную геометрическую форму (прямоугольник, треугольник, круг, звезда и др.) — геометрический центр
    знака
  • для знаков, имеющих вид перспективного изображения объекта (условные знаки заводских и других труб, буддийских и других
    храмов и пагод и др.) — середина основания знака
  • для знаков в виде фигуры с прямым углом в основании (условные знаки бензоколонок и заправочных станций, ветряных мельниц и
    др.) — вершина угла
  • для знаков в виде сочетаний нескольких фигур (условные знаки нефтяных и газовых скважин с вышками, часовен и др.) — центр
    нижней фигуры

Внемасштабные условные знаки12 — деревянный мост (длина 17 м и ширина 3 м); 13 — ветряная мельница; 14 — завод, фабрика; 15 — километровый столб, 16 — пункт геодезической сети

Пояснительные условные знаки применяются для дополнительной характеристики объектов и показа их разновидностей, например, порода леса, направление течения реки и т.п.

Как использовать линейные знаки в практике географа

Линейные знаки — это символы или обозначения, используемые на картах для показа различных географических объектов, таких как дороги, реки, железные дороги и другие линейные структуры. Они являются важным инструментом для географов, позволяя им анализировать и изучать местности.

Вот некоторые способы, которыми географы могут использовать линейные знаки в своей практике:

1. Изучение транспортной инфраструктуры: Линейные знаки позволяют географам анализировать и изучать различные виды транспортных систем, такие как дороги, железные дороги, метро и т. д. Это позволяет им определить состояние и развитие транспортной инфраструктуры в разных регионах.

2. Исследование гидрологических систем: Линейные знаки помогают географам изучить реки, каналы, ручьи и другие водные системы. Они могут анализировать направление течения рек, их длину, ширину, географическое положение и другие характеристики. Это позволяет им понять влияние гидрологических систем на местность и окружающую среду.

3. Исследование влияния линейных структур на окружающую среду: Линейные знаки также помогают географам исследовать влияние различных линейных структур, таких как дороги и железные дороги, на окружающую среду. Они могут изучать загрязнение, разрушение экосистем и другие негативные последствия таких структур.

4. Использование линейных знаков в планировании: Географы могут использовать линейные знаки для планирования городской или региональной инфраструктуры. Они могут рассчитывать оптимальное положение дорог, железных дорог и других линейных объектов, чтобы обеспечить наиболее эффективную транспортную систему.

В целом, линейные знаки являются неотъемлемой частью работы географов. Они предоставляют информацию о различных линейных структурах на карте и помогают лучше понять и анализировать географические особенности местности. Использование линейных знаков позволяет географам проводить более точные и глубокие исследования, что в свою очередь способствует прогрессу в области географии.

Что такое изолинии

Ещё один отдельный вид условных знаков — изолинии. Они служат для соединения точек с одинаковыми значениями явлений, которые изображают. Говоря иначе, изолиниями называют способ представления от двух переменных скалярной функции на плоскости.

Некоторые виды изолиний: изобары, изотермы, изогипсы.

Как по мне, в целом с условными знаками разобрались. Успехов и творческих идей!

Читать карту для меня никогда не было чем-то сложным, только если это не топографический план. А всё из-за того, что большинство условных знаков, встречающихся на географических картах, за все школьные годы прочно закрепились в памяти.

Правила нанесения на карту условных знаков

Кроме уже упомянутых правил, существуют и другие:

• Для наглядности условные знаки оттеняют так, будто свет падает на них слева и сверху. Поэтому делают толще линии внизу и справа в случае выступающих над поверхностью объектов, вверху и слева для впадин.
• Внемасштабные знаки наносят с точностью до 0,1 мм, что в масштабе 1:5 000 даёт ошибку не более 5 м. На топографических планах их размер в 1,5 раза больше, чем на крупномасштабных картах.
• Вертикальная ось этих знаков перпендикулярна верхнему (северному) краю листа.
• Кустарник изображается небольшими эллипсами, длинная ось которых должна быть параллельна верхнему краю листа.
• Городские кварталы изображаются контурными знаками, заполненными штриховкой (одинаковой на всей карте).
• Штриховка, изображающая болота, параллельна верхнему краю листа, а солончаки – перпендикулярна ему.
• Мелкие изгибы границ и других линий обобщаются (генерализация карты). Крупные изгибы, которые можно использовать для ориентирования, наносятся обязательно.
• Пояснительные знаки и другие надписи должны быть параллельны верхнему краю. Исключение – названия урочищ, рек, некоторых других водоёмов, которые располагают вдоль оси объекта, иногда параллельно его краю.

Современные географические карты весьма информативны. Чтобы читать их, сначала необходимо выучить «азбуку», которой являются условные знаки.

Оформление статьи: Владимир Великий

Знаки и подписи населенных пунктов

На картах масштаба 400:100 000 и выше все населенные пункты обозначены вместе с подписью их названия. Названия городов указываются прописными буквами, сельских населенных пунктов — строчными буквами, городских и сельских поселений — наклонными буквами.

Крупномасштабные карты показывают внешние очертания и планировку, выделяют важные магистрали, заводы, выдающиеся знания и достопримечательности.

На картах масштаба 400:25 \000$ и 400:50 \000$ цветом обозначен тип застройки (огнестойкая или неогнестойкая).

На рисунке ниже показаны ориентиры для населенных пунктов, используемые на картах разных периодов.

Линейные объекты – объекты недвижимости

Линейные объекты прочно связаны с землей, а их перемещение невозможно без несоразмерного ущерба их назначению (п. 1 ст. 130 ГК РФ, п. 10.1 ст. 1 ГрК РФ).

Линейные объекты относятся к сооружениям, которые, в свою очередь, являются объектами капитального строительства и, соответственно, недвижимостью.

Но не во всех случаях линейный объекты могут быть отнесены к объектам недвижимого имущества. Так, например, к линиям связи относятся как движимое имущество — линии передачи, физические цепи, так и линейно-кабельные сооружения связи, которые в силу п. 1 ст. 8 Закона о связи относятся к недвижимому имуществу (письмо Минкомсвязи России от 14.04.2015 N П12-7172-ОГ «О линиях связи»).

Сооружения, построенные и введенные в эксплуатацию с получением разрешительной документации, т.е. как объекты капитального строительства, с большей степенью вероятности относятся к объектам недвижимости (письмо Минэкономразвития России от 29.07.2019 N Д23и-25714).

Напомним, что отличительной чертой некапитальных объектов является возможность свободного перемещения объектов без нанесения несоразмерного ущерба их назначению, включая возможность их демонтажа (сноса) с разборкой на составляющие сборно-разборные перемещаемые конструктивные элементы.

При соблюдении предусмотренных в ст. 133.1 ГК РФ условий линейный объект может быть признан единым недвижимым комплексом, на который распространяется правовой режим недвижимости и неделимых вещей.

Понятие «линейный объект» в градостроительной деятельности

В соответствии с п. 10 ст. 1 ГрК РФ объект капитального строительства — здание, строение, сооружение, объекты незавершенного строительства, за исключением некапитальных строений, сооружений и неотделимых улучшений земельного участка (замощение, покрытие и другие).

С учетом комплексного толкования норм законодательства Российской Федерации к объектам капитального строительства относятся, в том числе линейные объекты.

С точки зрения Градостроительного кодекса РФ линейный объект — это подвид объекта капитального строительства. Это обусловлено тем, что ГрК РФ регулирует только деятельность, связанную со строительством и реконструкцией объектов капитального строительства.

Линейные объекты – один из видов сооружений.

В ГрК РФ законодатель обозначил понятие «линейные объекты» путем перечисления основных видов таких объектов. В силу п. 10.1 ст. 1 ГрК РФ к линейным объектам относятся:

• линии электропередачи;
• линии связи (в том числе линейно-кабельные сооружения);
• трубопроводы;
• автомобильные дороги;
• железнодорожные линии;
• другие подобные сооружения.

Виды (категории) линейных объектов называются и в другом законодательстве. Так, в п. 6 ч. 1 ст. 7 ФЗ «О переводе земель или земельных участков из одной категории в другую» приведен чуть более расширенный перечень видов (категорий) линейных объектов, в связи с которыми допускается в исключительных случаях перевод сельскохозяйственных земель в другую категорию: здесь, в частности, говорится о следующих линейных объектах:

• дороги;
• линии электропередачи;
• линии связи (в том числе линейно-кабельные сооружения);
• нефтепроводы;
• газопроводы;
• иные трубопроводы;
• железнодорожные линии;
• другие подобные сооружения.

Напомним, что в пп. 23 п. 2 ст. 2 Федерального закона «Технический регламент о безопасности зданий и сооружений» предусмотрено, что сооружение – это результат строительства, представляющий собой объемную, плоскостную или линейную строительную систему, имеющую наземную, надземную и (или) подземную части, состоящую из несущих, а в отдельных случаях и ограждающих строительных конструкций и предназначенную для выполнения производственных процессов различного вида, хранения продукции, временного пребывания людей, перемещения людей и грузов.

Виды условных знаков — урок. География, 5 класс

По назначению и свойствам условные знаки планов и карт подразделяют на три вида: линейные, площадные и точечные.

Линейные условные знаки — знаки, применяемые для изображения объектов линейного характера.

Линейные знаки изображают реки, дороги, трубопроводы, линии электропередачи, границы. Эти знаки, как правило, преувеличивают ширину объекта, но точно указывают его протяжённость. То есть, с помощью линейных условных знаков можно определить длину дороги, но вот её ширину узнать нельзя.

Площадные (масштабные) условные знаки — знаки, которые применяются для изображения площади географических объектов (морей, озёр, лесных массивов и т. д.).

Площадные (или масштабные) знаки служат для изображения объектов, размеры которых можно выразить в масштабе данной карты или плана. К площадным условным знакам относятся, например, поле, фруктовый сад, озеро, участок леса. С помощью масштаба можно определить их длину, ширину, площадь.

Масштабные условные знаки практически всегда состоят из контура и заполняющих контур знаков или цветовой окраски. Водные объекты на любых планах и картах имеют голубой цвет (моря, океаны, болота, пресные озёра). На картах крупного масштаба и планах местности территории с растительным покровом (сады, кустарники, лесные массивы) обозначают зелёным цветом.

Точечные условные знаки (внемасштабные) — знаки, которые применяются для показа положения на картах и планах отдельных объектов.

Точечные (или внемасштабные) знаки — это условные знаки, обозначенные с помощью точек (пунсонов) или особых значков-рисунков.

Некоторые объекты, обозначенные на планах масштабными условными знаками, на географических картах из-за мелкого масштаба обозначаются точечными условными знаками. Это, например, месторождения полезных ископаемых, города, вулканы.

Дополнительную количественную и качественную характеристику объектов на планах и картах дают собственные географические названия, пояснительные подписи и цифровые обозначения.

К дополнительным количественным характеристикам относятся:

• длина и ширина моста;
• глубина водоёма;
• высота холма и т. д.

К дополнительным качественным характеристикам относятся:

• температура;
• солёность вод и т. д.

Знаки отдельных местных объектов

Выбранные местные объекты, которые являются достопримечательностями, в основном наносятся на карту с помощью внемасштабных знаков. Это могут быть башни, шахты, рудники, церкви, радиомачты и скальные форпосты.

Транспортная инфраструктура, показанная на топографических картах, включает в себя сети автомобильных и железных дорог, сооружения и мосты.

На карте различают дороги с твердым покрытием (шоссе, улучшенные шоссе, улучшенные грунтовые дороги) и грунтовые дороги. Все дороги с твердым покрытием нанесены на карту в соответствии с шириной и материалом покрытия.

Цвет дороги на карте указывает на ее тип. Автострады и автомагистрали обозначаются оранжевым цветом, дороги получше — желтым (иногда оранжевым), а грунтовые, проселочные, лесные и сезонные дороги обозначаются без цвета.

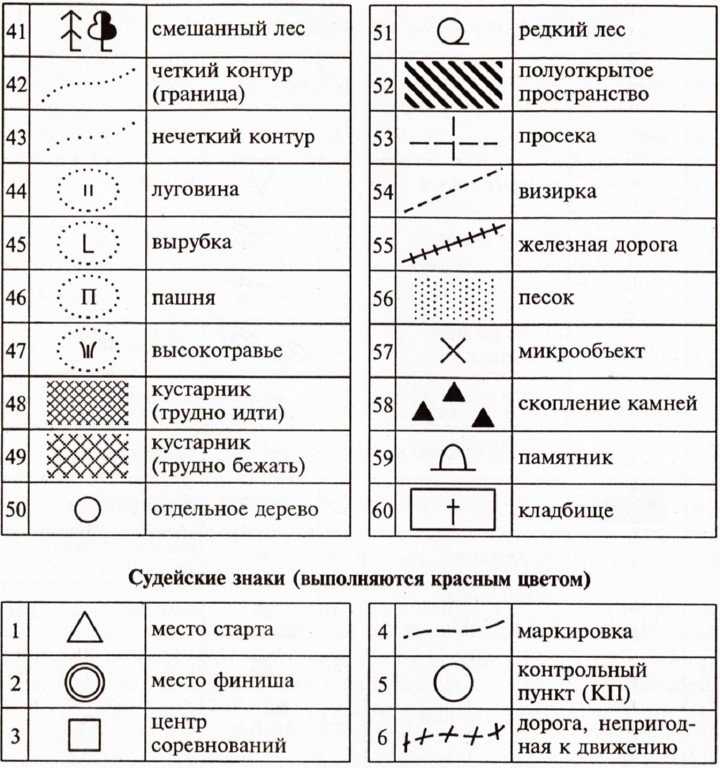

Какие бывают условные знаки

Пояснительные условные знаки и подписи применяются для дополнительной характеристики объектов местности и показа их разновидностей. Они позволяют более полно изучить по карте характер местности.

Чтобы карту было проще читать, а также можно было быстро выделить наиболее важные объекты, допускается уменьшение или увеличение в небольших пределах размеров некоторых условных обозначений.

Существует конкретная система классификации условных знаков.

Площадные, или контурные

Применяются для отображения объектов, горизонтальные размеры которых могут выражаться масштабами карты: болота, леса, сады и так далее.

Оконтуренная площадь характеризуется заливкой определенного цвета, штриховкой, буквенными пояснениями или равномерным распределением значков внутри территории.

Площадные условные знаки

По контурным условным обозначениям можно узнать не только координаты объекта, но и его размеры и очертания. Периметр рисуется сплошными линиями. Причем черный цвет выбирают для обозначения границ сооружений, оград и дорог, синий — водных ресурсов, коричневый — рельефа, светло-розовый — дороги для перемещения в населенных пунктах.

Пунктирная линия применяется для определения границ сельскохозяйственных угодий, насыпей, тоннелей и просек.

Линейные

Это одна из разновидностей масштабных знаков используется для отображения объектов линейного характера, таких как дороги, реки и линии связи. Также уточняются определенные характеристики объектов. Линейное обозначение описывает расположение объекта на местности, преувеличивая его ширину, однако ось знака соотносится с положением оси объекта на местности.

Линейные условные знаки

Внемасштабные

К ним прибегают, когда используется такой масштаб карты или плана, при котором контурное обозначение кажется громоздким. В такой ситуации объект обозначается в виде точки или схематически упрощенной вариации внешнего вида объекта.

Внемасштабные условные знаки

Масштабные

Такие условные обозначения отображают объекты местности, которые возможно выразить в масштабе карты, то есть, с помощью географического плана можно узнать их размер.

Масштабные условные знаки для топографических карт

Пояснительные

В качестве дополнения к масштабным и внемасштабным обозначениям используют пояснительные знаки. Они указывают характеристики предметов и их особенности, к примеру, наименования, направление течения реки, лесные породы и так далее. Пояснительные условные знаки на карте

ликбез от дилетанта estimata

Руководство для начинающих по основам безопасности жизнедеятельности, личной безопасности, экстремальным ситуациям и чрезвычайным ситуациям, выживанию, туризму. Полезен также для рыболовов, охотников и других любителей природы и активного отдыха.

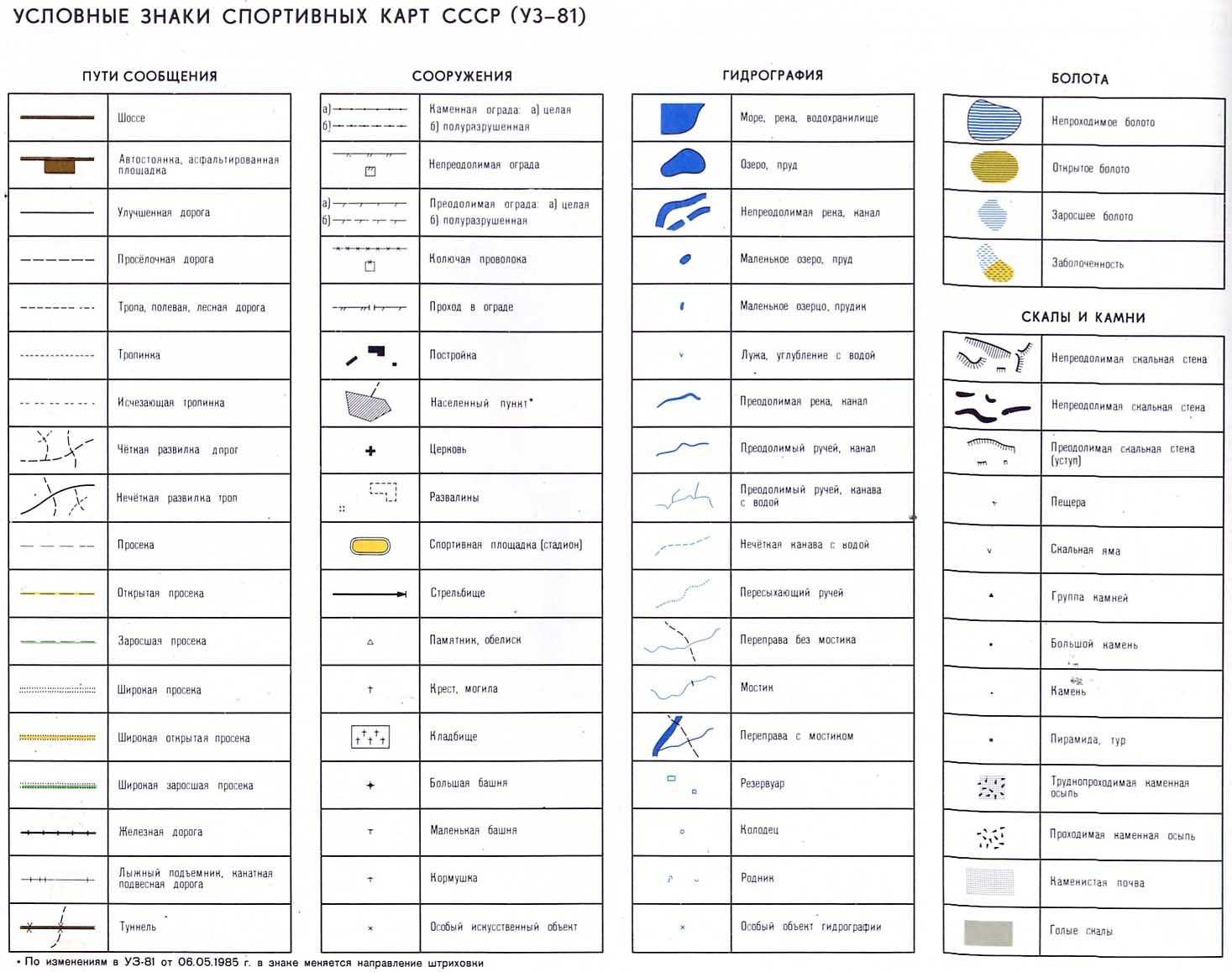

Топографические условные знаки (легенда карты)

Отредактировано 23.01.2021

Топографические символы — символы на карте, которые содержат общие названия (буквами и цветом) для однородных групп объектов. Эти символы не имеют существенных различий в разных странах. Чтобы понять эти символы на карте, на ней часто имеется легенда карты.

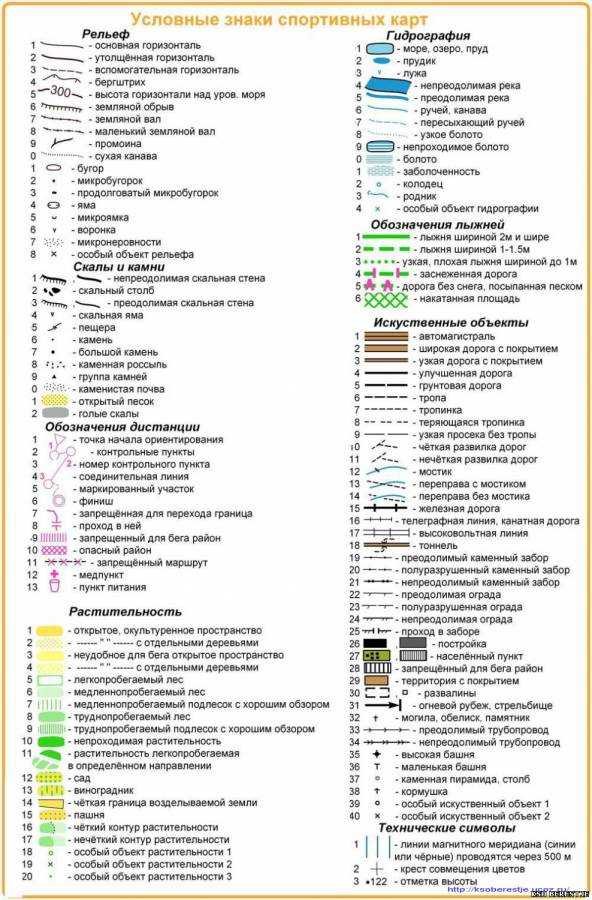

Легенда карты — это список или таблица символов на карте с объяснением их значения. На картах легенда размещается на открытом пространстве (обычно в углах), чтобы она не заслоняла никакие объекты на карте. В атласах легенда может быть размещена на отдельных страницах. Легенда разделена на группы: Дороги, гидрография, населенные пункты и другие.

Помимо традиционных условных обозначений на карте размещаются метки с названиями местных объектов (населенных пунктов, рек, озер, гор и т.д.) и пояснительные метки в виде алфавитных и цифровых знаков. Буквенные знаки обычно сокращаются в соответствии со списком сокращений в таблицах топографических символов. Числа используются для обозначения высоты точек над уровнем моря, относительной высоты скал, ширины и глубины рек и ручьев, характеристик мостов, деревьев в лесу и т.д.

Определение направлений, измерение расстояний на плане и карте

На плане север — юг показано стрелкой. Если на плане нет стрелки, то считается, что север — вверху, юг — внизу.

На карте направления определяют с помощью градусной сети. Направление север — юг соответствует направлению меридианов, запад — восток — параллелей.

Измерения азимутов по картам производят с помощью транспортира. Азимут — угол, образуемый в данной точке или на карте между направлением на север и какой-либо предмет и отсчитывающийся по часовой стрелке.

Так, если предмет находится строго к северу от точки, в которой находится наблюдатель, то азимут на него составит 0°, к востоку — 90°, к югу — 180°, к западу — 270°. Азимуты могут иметь значения от 0° до 360°. Для того чтобы измерить азимут по карте, нужно через начальную точку определяемого направления провести линию, параллельную направлению север — юг. Затем также через точку провести линию, соединяющую точку и объект, на который требуется определить азимут. А затем с помощью транспортира измерить образовавшийся угол (азимут), учитывая, что азимут всегда отсчитывается по часовой стрелке.

Что такое условные знаки на плане местности

Картографические условные знаки — это значки на карте, которые применяются для символьного обозначения предметов и явлений, указания качественных и количественных параметров. Не требуется особой достоверности расположения знака на местности. Каждый графический символ привязан к определенному типу объекта или явления. Как правило, такие знаки имеют международный характер и не отличаются по написанию в разных странах.

Специальные условные знаки используют для обозначения различных объектов на плане местности

На карте часто изображается легенда карты — это перечень использованных обозначений с пояснениями их значения. Она находится в любом свободном пространстве плана, часто располагается в углу.

Чертеж значка выполняется четкими линиями. Пояснительные подписи используются для указания дополнительных характеристик. Например, с их помощью обозначается преобладающий тип деревьев в лесу, материал покрытия транспортной дороги.

Государственная регистрация прав на линейный объект

Согласно части 10 статьи 40 Закона N 218-ФЗ «О госрегистрации недвижимости» государственная регистрация прав на созданное сооружение (в рассматриваемой ситуации — линейный объект) осуществляется на основании разрешения на ввод объекта в эксплуатацию и правоустанавливающего документа на земельный участок. Государственная регистрация прав на созданное сооружение, для строительства которого в соответствии с федеральными законами не требуется разрешение на строительство, осуществляется на основании технического плана и правоустанавливающего документа на земельный участок или документа, подтверждающего в соответствии с ЗК РФ возможность размещения таких сооружений без предоставления земельного участка и установления сервитута.

Таким образом, для регистрации прав на линейный объект должен быть выполнен ряд требований, предусмотренных ГрК РФ (получение разрешительных документов на строительство и ввод в эксплуатацию в случаях, когда это предусмотрено ГрК РФ), и ряд требований, предусмотренных ЗК РФ (получение правоустанавливающего документа на земельный участок или разрешения на размещение).

Госрегистрация прав на линейный объект, созданный без разрешения на строительство, на основании технического плана

Положение части 10 статьи 40 Закона N 218-ФЗ, согласно которому государственная регистрация прав на созданные сооружения, для строительства которых в соответствии с федеральными законами не требуется разрешение на строительство, осуществляется на основании технического плана, имеет отсылочный характер к части 17 статьи 51 ГрК РФ как к единственному федеральному закону, устанавливающему перечень объектов, которые можно возводить без разрешения на строительство.

Согласно пункту 5 части 17 статьи 51 ГрК РФ иные случаи, допускающие возведение объектов капитального строительства без разрешения на строительство, могут быть установлены ГрК РФ, Правительством РФ или законодательством субъектов Российской Федерации.

Таким образом, регистрация прав на линейные объекты на основании технического плана возможна в трех случаях:

1) если такой объект фигурирует в части 17 статьи 51 ГрК РФ;
2) если линейный объект указан в Постановлении Правительства Российской Федерации, принятом в развитие части 17 статьи 51 ГрК РФ;
3) если на линейный объект распространяется закон субъекта Российской Федерации, принятый в развитие части 17 статьи 51 ГрК РФ.

Краткая информация о полезных ископаемых

В природе очень много руд, минералов, которые используются в современной жизни человека. Превалирующее количество полезных ископаемых находятся в твердом состоянии, но есть и в жидком, и в газообразном. Условные обозначения полезных ископаемых на карте могут быть окрашены в черный и красный цвет, в зависимости от их происхождения – магматического или осадочного.

Классификация:

• 1. Рудные;
• 1.1. Черные;
• 1.2. Цветные;
• 1.3. Драгоценные;
• 2. Нерудные
• 2.1. Недрагоценные камни;
• 2.2. Полудрагоценные;
• 2.3. Драгоценные
• 3. Жидкости:
• 3.1. Минеральные воды;
• 3.2. Нефть;
• 4. Газы.

Формируются они глубоко под землей, залегая под пластами осадочных пород. Многие полезные ископаемые – это продукт гниения органических останков без доступа кислорода. Для разработки месторождений используется огромное количество техники, ресурсов и людей.

Но основные условные обозначения полезных ископаемых показывают не только их вид, но имеют и целенаправленное значение. Практически все руды, топливо, металлы, газы имеют собственное изображение, с помощью которого их можно без труда найти на карте.

Неметаллические полезные ископаемые

Это одна из самых больших групп обозначений месторождений, рассматривая которую можно заметить особую закономерность. Соль будет выглядеть как куб с тремя гранями. Если это обычная, его не закрашивают, в отличие от калийной, где чистой остается только одна передняя грань. А вот глауберова соль обозначается совершенно другим знаком, который похож на торф. Это фигура из трех прямоугольников, два из которых лежат у основания, а последний на них сверху по центру. Она полностью закрашена в черный цвет.

Для обозначения ископаемых полудрагоценных камней, например, апатитов, используется черный круг, с белой полосой посредине. Если присмотреться, он похож на железнодорожный знак «Кирпич», но с другой расцветкой. Для фосфоритов используется такое же изображение, но оно перевернуто на 90 градусов.

Для минералов чаще используется квадрат. Слюда – фигура с нисходящей черной полосой от левого до правого угла, также обозначается и глина. У похожего на него знака каолинов верхняя сторона квадрата будет закрашена, а известняка – две линии, перекрещенные между собой, как две биссектрисы.

Обозначение ископаемых треугольник используется не только для минералов, но и металлов, но, если вы встретили его наполовину закрашенным, значит здесь находятся месторождения серы. Высокий равнобедренный, полностью черный треугольник – это обозначение йода и брома. Гранит – это два треугольника, которые формируют ромб с горизонтальной полосой от угла к углу.

Песок обозначают незакрашенным кругом с точкой посредине, а знак графита, как ни странно, похож на карандаш, обрезанный на верхушке. Греческим крестом, он похож на обычный плюс, подписывают наличие месторождений асбеста.

Металлические полезные ископаемые

Условные знаки рудных полезных ископаемых делаются по тому же принципу, что и остальные. Но иногда они могут быть не черного, а красного цвета, если их происхождение магматическое. Железные ископаемые обозначают очень просто – это равносторонний треугольник, закрашенный черным цветом.

Подобный знак руды у никеля, он тоже закрашен, но обращен на 180 градусов, а внутри находится белая область в виде маленького треугольника. Он похож на кобальтовые ископаемые, но фигура перевернута в другую сторону. Если вы увидели на карте значок ископаемого, очень сильно похожий на песочные часы – это хромовые руды.

Вольфрам обозначится в виде квадрата, с утолщенными гранями, а для алюминия используется та же фигура, но с кругом в центре. Заметив знак, похожий на предупреждение о биологической опасности, не стоит пугаться – в этом месте находится большое количество природных ресурсов полиметаллических руд.

В их составе могут быть драгоценные, редкие металлы, или, например, медь. Ее крупные месторождения полезных ископаемых обозначаются на карте полностью закрашенным прямоугольником. Оловянные – это эллипс, с утолщенными краями, а ртутные – круг. Условное обозначение урановых руд – квадрат с двумя кругами внутри разного цвета.

Драгоценные металлы

Золото обозначают в виде круга, разделенного на два линией посредине, с закрашенной правой половиной. Условные знаки месторождения серебра немного отличается – это круг, куда вписаны треугольники. Для локализации платины используют ту же фигуру, но в него вписана звезда.
