Внемасштабные знаки это кратко

Отдельно стоящие предметы на топографических картах

Отдельно стоящие предметы на топографической карте обозначаются специальными знаками. Знаки используются и для обозначения характера территорий. Так, отдельный значок дерева будет означать отдельно стоящее дерево, а внутри полигона типа «лес» будет означать характер растительности, например, лиственный лес или сосновый лес.

Отдельно на карте обозначаются вышки, арки, пункты питания, пункты медицинской помощи, постройки и отдельные природные объекты – яма, скала, камень, пещера.

Все условные знаки сопровождаются вспомогательной и дополнительной информацией. Такой информацией являются рассматриваемые выше характеристики моста, характера деревьев в лесу и пр.

В качестве отдельно стоящих объектов на карте изображаются и опорные геодезические пункты.

Особо важное место на топографических картах занимает рельеф. Читать его на топографической карте так же легко, как читать информацию о площадях, которую мы рассмотрели выше

Масштаб топографической карты

Масштаб – это число, обозначающее, во сколько раз были уменьшены расстояния на карте, чтобы отобразить реальные расстояния и размеры. Масштаб обозначается дробью с единицей в числителе и большим круглым числом в знаменателе. Например, масштаб 1:100 значит, что каждый сантиметр на карте равен сантиметру, умноженному на 100, 1 см х 100 = 100 см = 1 м. Соответственно, масштаб 1:10 000 значит, что каждому сантиметру на карте соответствует 100 м, а при масштабе 1:100 000 один сантиметр на карте изображает 1 км местности.

Чем ближе расстояние на карте к реальному расстоянию на местности, тем больше масштаб карты и тем меньше нулей в знаменателе масштаба карты. Чем больше масштаб – тем подробнее карта.

С одной стороны, топографические карты от других карт отличаются большим масштабом и, соответственно, более высокой детализацией. Поэтому топографические карты называют крупномасштабными картами или топографическими планами. С другой стороны, топографическая карта – это карта универсального назначения и существуют топографические карты довольно мелкого масштаба.

Разберемся, какой масштаб относится к мелкому, какой к крупному, какие бывают масштабы топографических карт и где они применяются.

Самым мелким для топографических карт масштабом считается 1:1 00 000 (1 см = 10 км). Топографические карты такого масштаба или масштаба 1:500 000 (в 1 см 5 км) считаются мелкомасштабными и используются для общего представления о характере исследуемой местности.

Топографические карты масштаба 1:100 000 и 1:200 000 (1 см = соответственно 1 и 2 км) считаются среднемасштабными и изначально использовались для планирования и проведения военных действий. Сейчас служат для решения разнообразных задач. Они используются в строительстве, в сельском хозяйстве, в спорте, промышленности и т.д. Но основным предназначением топографических карт остается военное дело.

Особенно активно в военном деле используются крупномасштабные карты, среди которых наиболее востребованными являются 1:25 000 (в 1 см 250 м) и 1:50 000 (в 1 см 500 м). Кроме таких масштабов выпускаются карты масштаба 1:10 000, но такие карты менее полезны. В военных действиях они используются для непосредственного изучения и захвата определенных объектов.

Как правильно читать условные знаки

Знание расшифровки условных знаков обеспечивает правильное и быстрое чтение планов и карт и понимание того, где и что находится. Потому, что в топографических картах разных масштабов применяются одинаковые или похожие друг на друга знаки, при чтении не возникает никаких трудностей. Часто, не зная обозначение топографических знаков, можно догадаться о них по определенному написанию.

На карте можно увидеть изображение стрелки, помогающей сориентироваться в направлении топосъемки по сторонам света. По умолчанию стрелка указывает на север. Также часто на планах можно заметить координатную сетку, с помощью которой можно графически определять координаты любой точки. При определении координат точки используется координатная сетка

Следовательно, предметы на планах и картах изображают, используя топографические знаки. Их написание однотипно и определяется конкретным ГОСТ и ГУГК. Такие знания могут помочь при ориентировании на местности и локальной географии.

Классификация по масштабу

В зависимости от масштабов географические изображения делят на три типа.

1. Мелкомасштабные, или обзорные. Карты в пропорции 1:200000, 1:1000000. Необходимы для изучения конкретной территории, планирования мероприятий народного хозяйства, расчета полезных ресурсов и водного пространства, при строительстве промышленных сооружений.
2. Среднемасштабные, или обзорно-математические. Изображения промежуточного типа с пропорциями 1:250000, 1:50000, 1:100000. Планы местности с использованием этих масштабов отличаются высокой точностью и широко используются в народном хозяйстве, для военных целей, для различных подсчетов, при планировании геодезических или поисковых работ.
3. Крупномасштабные, или топографические. Карты с пропорциями 1:5000, 1:10000. Используются при проведении разведок экспедициями геологов, планировании строительства промышленных и транспортных объектов, в тактико-стратегических военных целях.

Масштаб указывают на картах двумя способами:

• численный: запись выглядит как дробь с единицей в числителе и знаменателем, равным степени уменьшения. Показатель масштаба равен одному сантиметру;
• линейный: пояснение выглядит как линейка с равными отрезками, удобная для специалистов, которые одновременно с изучением топографической карты измеряют расстояния и переводят их в натуральные величины.

Топографические планы и карты создаются в географической и сферической системе координат.

Наиболее подробно объекты и их очертания изображаются на крупномасштабных картах. При уменьшении масштаба подробности исключают и обобщают, отдельные объекты заменяются их собирательными значениями.

Пример: населенный пункт в масштабе изображения 1:10 000 дается в виде отдельных строений, в масштабе 1:50 000 — кварталами, в масштабе 1:100 000 — специальным значком-пунсоном.

Примечание

Отбор и обобщение содержания при составлении географических планов называется картографической генерализацией, цель которой сохранить и выделить типичные особенности изображаемых явлений в соответствии с назначением карты.

Рельеф на топографических картах

За рельеф отвечает коричневый цвет. Основной принцип демонстрации рельефа на топографических картах – это коричневые (если карта цветная) кривые линии (горизонтали), которые обозначают одинаковую высоту в пределах всей линии и повторяются через равные промежутки по высоте (высота таких промежутков задается для всей карты), то есть, чем покатее склон, тем дальше друг от друга расположены горизонтали. Каждая пятая горизонталь – контрольная, более толстая и с указанием высоты. Все линии рельефа – условные. На местности вы не найдете никаких следов прохождения горизонтали. На самих линиях на карте обозначается высота над уровнем моря, а характер этих линий говорит о поверхности или об особенностях рельефа, например:

• линия с вертикальными насечками – обрыв,
• линия точками – сухая канава,
• непрерывная и пунктирные линии указывают на высоту местности.

Основное обозначение рельефных линий – показывать высоту и ее изменение, поэтому большинство линий обозначают по большому счету бугор – то есть степень возвышения. Ниже схематично показан принцип нанесения горизонталей.

Прерывистые линии – это вспомогательные горизонтали, это линии, проведенные через половину установленной высоты. Вот как изображается рельеф на топографических картах.

Отдельные объекты рельефа сопровождаются пояснительными знаками. Например, для оврага указываются ширина между краями и глубина.

На примере оврага можно ознакомиться еще с одним обозначением рельефа – «черточки» у горизонталей, которые говорят о характере рельефа: внутренние (как у оврага) – впадина, внешние – бугор. Они же указывают и на направление склона или подъема.

Изучение топографических карт, а также их составление, помимо промышленного использования, – захватывающее и развивающее занятие, которое может стать вашим личным или семейным хобби, дополнением к занятиям туризмом и просто увлекательной игрой.

Ниже полезное видео в 5 частях о том, как пользоваться топографической картой для туристических целей:

Понятие топографической карты и как ее читать

Определение

Топографическая карта — географическая карта универсального назначения, на которой подробно изображена местность в многократно уменьшенных масштабах.

Топографическая карта содержит сведения о местности и различных объектах в ее пределах:

• опорные пункты геодезии и геологии;
• особенности рельефа;
• сведения гидрографии;
• виды растительности;
• типы почв и грунтов;
• хозяйственные и культурные объекты;
• дороги и коммуникации;
• границы территорий.

Топография — наука о создании топографических карт — занимается изучением и составлением изображений географических объектов на основе съемочных материалов с земли, воздуха или космоса. Топография контролирует вопросы содержания географических планов, описания правил их составления, внесения дополнительных изменений с течением времени. При составлении карт используются различные виды съемок:

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут

• наземная с использованием геодезических аппаратов;
• аэро-, фотосъемка;
• спутниковая.

Современные методы обработки полученных снимков позволяют сделать топографические карты максимально точными, приближенными к реальности. Для этого используют графическую обработку, компьютерные программы. Основное правило составления карт — следование четкому образцу с подробными инструкциями относительно стиля оформления и масштабирования.

Полнота содержания и точность топографических карт помогают в решении технических задач. Области применения универсальных изображений местности:

• строительство: проектирование и строительство дорожного полотна и хозяйственных объектов для проведения геодезических и геологических работ;
• сельское хозяйство: оптимальное распределение по территории соответствующих видов посадок и уход за ними;
• военное ведомство: проведение стратегических учений в армейских подразделениях;
• чрезвычайное ведомство: ориентирование и составление плана действий во время поисково-спасательных операций.

В соответствии с областями применения специалисты выделяют типы карт.

1. Обзорные. Представляют собой изображения больших территорий вплоть до земных полушарий, мира. Удобны для изучения географии, в качестве базы для изучения и сравнения нескольких областей, как научно-справочный материал. Подходят в тех случаях, когда высокая точность не является приоритетной.
2. Военно-стратегические. Составлением карт на основе часто засекреченных материалов занимается военная топография.
3. Землеустроительные. Создаются на основе инженерных исследований с использованием специфических данных, полученных в результате проведения геодезических или геологических работ.

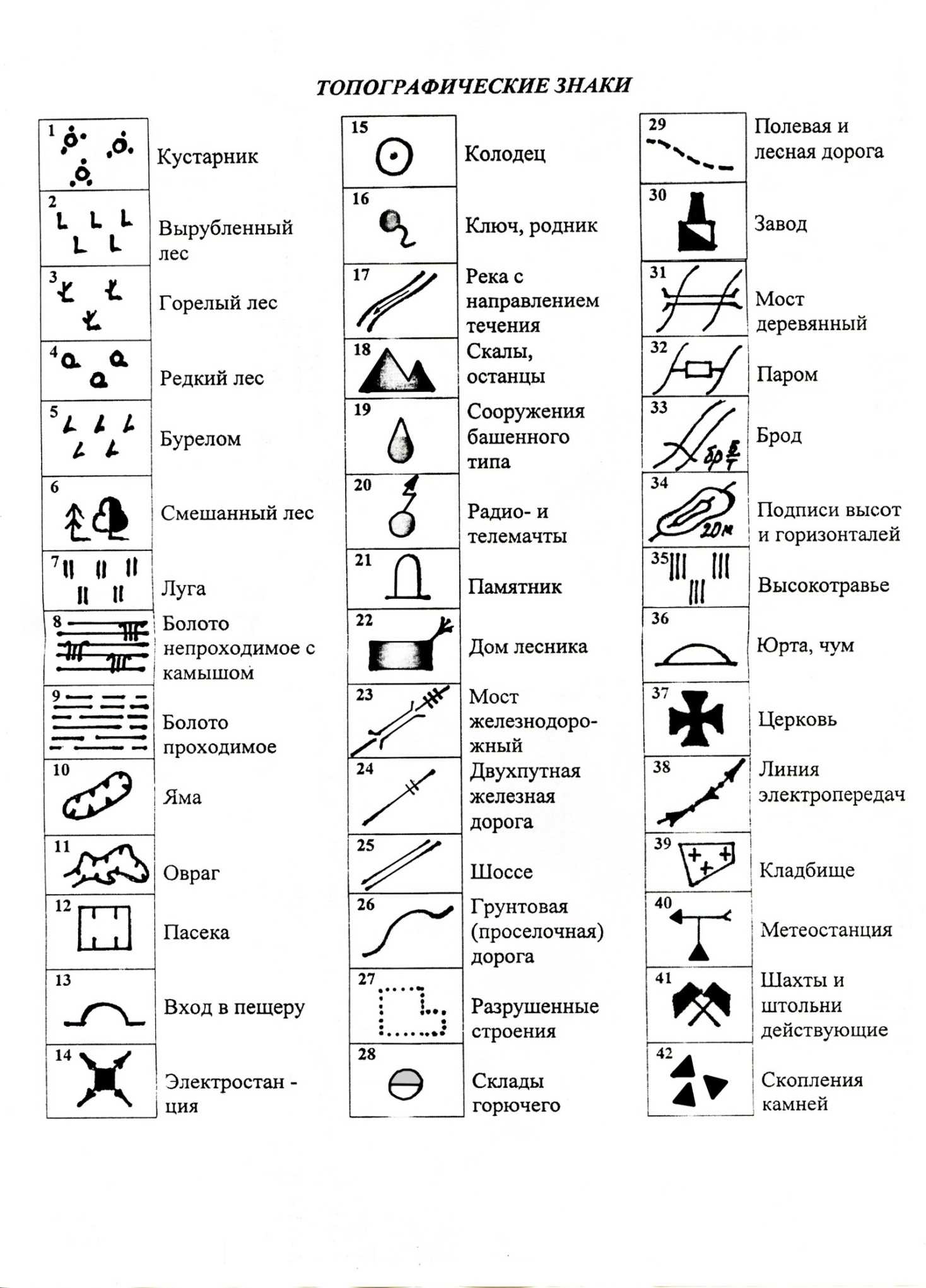

Иллюстрации топографических знаков и их обозначений в картинках

Некоторые типичные топографические знаки и их обозначения в текстовой форме

Обратите внимание, что символы могут различаться в зависимости от конкретных стандартов и конвенций, принятых в разных странах или регионах:

Горы: Горы на топографической карте обычно изображаются в виде треугольников или конусов. Их размер и форма могут меняться в зависимости от высоты и типа горы.

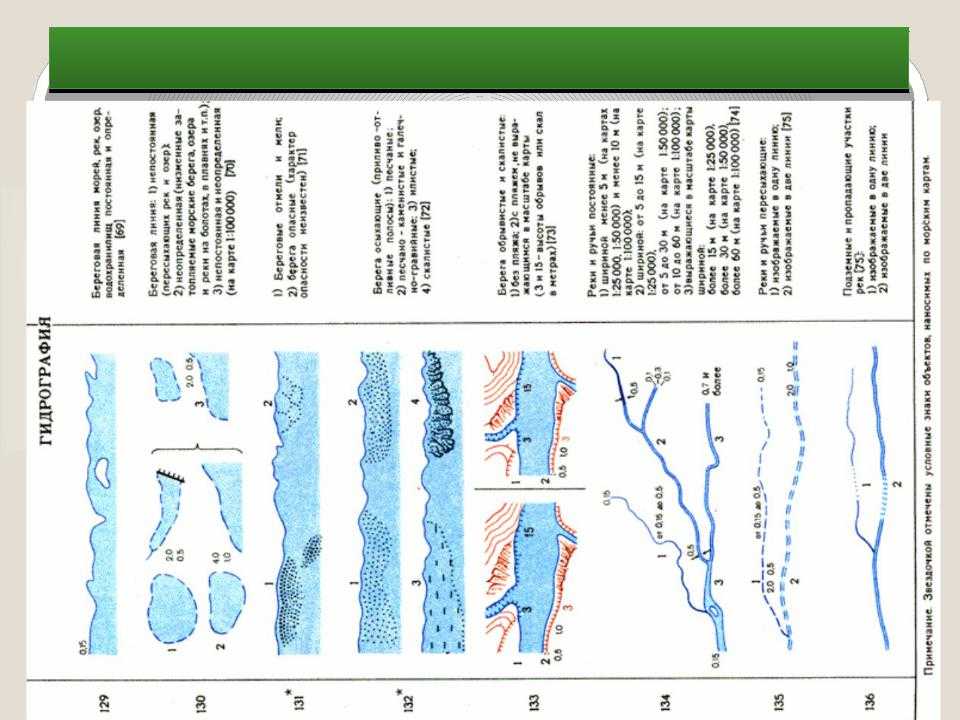

Реки: Реки изображаются в виде линий, которые представляют их течение и направление

Часто используется штриховка для обозначения реки, а их ширина может изменяться в зависимости от размера и важности реки.

Озера: Озера обычно представлены закрашенными областями на карте. Их размер и форма могут изменяться в зависимости от размера и геометрии озера.

Леса: Лесные площади могут быть изображены с помощью специальной штриховки, которая указывает на плотность и тип лесного покрытия

Различные типы леса могут иметь разные штриховки или символы.

Дороги: Дороги на топографической карте могут быть изображены разными типами линий, указывающими на их классификацию и ширину. Например, широкие автомагистрали могут быть представлены более толстыми линиями, а узкие дороги — тонкими.

Населенные пункты: Города и деревни могут быть обозначены различными символами в зависимости от их размера и важности. Более крупные города могут иметь символы, состоящие из круга или прямоугольника с названием рядом.

Границы: Границы административных единиц, таких как страны или регионы, могут быть обозначены разными типами линий и цветов.

Высотные линии: Изолинии используются для обозначения высоты на карте. Они представлены линиями, соединяющими точки с одинаковой высотой над уровнем моря.

Это лишь некоторые примеры топографических знаков и их обозначений на картах. Рекомендуется обращаться к конкретной легенде карты или стандартам и соглашениям, принятым в вашем регионе, чтобы получить более подробную информацию о символах и их значении.

Картографические условные знаки — это#8230; Что такое Картографические условные знаки?

Картографические условные знаки — система символических графических обозначений, применяемая для изображения на картах различных объектов и явлений, их качественных и количественных характеристик. Условные знаки, используемые на карте, составляют легенду карты.

Масштабность условных знаков

Условные знаки могут быть классифицированы по масштабности (пространственной протяжённости объектов). Так различают:

• масштабные условные знаки (площадные и линейные);
• внемасштабные условные знаки (точечные);
• пояснительные знаки.

Площадные

• Площадными условными знаками на карте отображают значительные по двумерной пространственной протяжённости объекты, могущие быть отображёнными в заданном масштабе карте.
• Примерами таких объектов могут быть: территория государства на карте масштаба (М) 1:20000000 или земельный участок на плане М 1:500.
• Площадные условные знаки выглядят, как…

Линейные

Линейными условными знаками на карте отображают значительные по одномерной пространственной протяжённости объекты, могущие быть отображёнными в заданном масштабе карте, при этом ширина которых в данном масштабе не может быть отображена метрически верно.

Примерами таких объектов могут быть: реки или дороги на карте М 1:10000000.

Линейные условные знаки выглядят, как линии различного графического начертания и цветов. При этом длина линии в масштабе соответствует протяжённости объекта на местности, а ширина линии является величиной условной, достаточной лишь для удобного рассмотрения не вооружённым глазом.

При этом положению описываемого объекта на местности соответствует воображаемая или явная осевая линия условного знака.

Точечные

Точечными условными знаками на карте отображают объекты, имеющие размеры на местности, не выражаемые в заданном масштабе карты.

Например, колодец на карте М 1:25000 или город на карте М 1:40000000.

Значки внемасштабных точечных условных знаков, являющиеся идеограммами, выглядят как достаточно сложные рисунки заданного размера. При этом положению описываемого объекта на местности соответствует положение на карте т. н. главной точки точечного условного знака. У симметричных рисунков это обычно середина основания.

Подписи

Подписи являются внемасштабными вспомогательными условными знаками, предназначенными для описания названий объектов местности, их характеристик и свойств самой карты.

Для выполнения подписей на картах используются специальные картографические гарнитуры шрифтов.

Тематика условных знаков

Условные знаки можно разделить на знаки общего применения, используемые для отображения ситуации на местности безотносительно целей и задач карты, и специальные или тематические, используемые для отображения объектов или явлений в какой-то отдельной профессиональной области. К первым можно отнести топографические условные знаки. К тематическим относятся очень большая группа знаков, фактически, отдельные виды знаков для каждой области человеческой деятельности: метеорологические, тактические, экономические, экологические, демографические и т. д.

Топографические условные знаки

Топографические условные знаки — картографические условные знаки, передающие форму, размеры, местоположение, взаимные простраственно-логические связи объектов местности, а также некоторые их качественные и количественные характеристики. Например: железная дорога, смешанный лес, пашня, река, колодец, населённый пункт сельского типа и т. д.

Метеорологические условные знаки

Метеорологические условные знаки — картографические условные знаки, обозначающие метеорологические элементы обстановки, характеризующие физическое состояние атмосферы и процессов, происходящих в ней. Например: тёплый воздушный фронт, антициклон, область пониженного давления, граница облачности и т. д.

Тактические условные знаки

Тактические условные знаки — в военном деле — картографические условные знаки, применяемые для обозначения на картах и других графических документах положения войск, пунктов управления, тыловых органов, подразделений, учреждений и т. п. Например: командный пункт, проволочные заграждения, танк и пр.

Особенности топографических карт

Среди карт различают два основных вида – топографические и географические. Географические в свою очередь делятся на общегеографические (физическая, политическая) и специальные (полезных ископаемых, геологические и пр.). Топографические отличаются единым масштабом по всем направлениям каждого листа или групп листов и имеют свои видовые особенности.

Топографическую карту условно можно представить чем-то средним между географической картой и планом местности. Ее можно назвать более подробной географической картой или более масштабным и детализированным планом местности. Топографическая карта довольно подробна – на нее наносятся все значимые объекты, все дороги, тропы, водоемы – все что помогает или препятствует достижению определенной пространственной цели.

Топографическая карта похожа на план местности тем, что характеризуется:

• большим масштабом,
• высоким уровнем детализации.

Топографическая карта отличается от плана местности тем, что:

• ее масштаб обычно меньше, чем у плана,
• она содержит информацию о рельефе.

Топографические карты являются одной из разновидностей карт наряду с географическими и по сравнению с географическими имеют более крупный масштаб и большую детализацию, то есть те особенности, которые делают топографическую карту похожей на план местности. Иногда ее так и называют: топографический план.

Изображая довольно большую территорию – десятки километров – и изображая ее довольно детально с учетом всех значимых объектов и параметров местности, включая рельеф, топографические карты – универсальный инструмент для ориентирования на местности размером в небольшой городок. Как говорится, «находка для шпиона», причем и в шутку, и всерьез.

Итак, топографические карты – это особый вид карт, по своим свойствам наиболее близкий к плану местности. Топографическая карта – это уменьшенное графическое изображение участка земной поверхности, которое содержит точную информацию об объектах на этой местности, интересующих свойствах местности, ее рельефе, о точных расстояниях между объектами и транспортной инфраструктуре местности.

Такая карта используется при работе непосредственно на местности. Ее обычно можно достать и разложить перед собой в процессе прохождения по исследуемой территории. Несмотря на разницу в масштабах, все топографические карты разбиты на небольшие листы, которые можно развернуть, отыскав необходимый квадрат. Лист со сторонами 40-50 см легко использовать, изучая нужный участок.

Подытожим и перечислим особенности топографической карты:

• Относительно большой масштаб.
• Информация об объектах, расположенных на местности, об их размерах и пространственных характеристиках.
• Информация о рельефе.
• Информация о гидрографии.
• Информация о свойствах местности и объектов на ней (грунты, растительность, прочие особенности).
• Информация о коммуникациях и средствах соединения.
• Информация о границах территорий при их делении.
• Информация об опорных геодезических пунктах.

Наука, которая занимается составлением топографических карт называется топографией. Наука, которая занимается измерением размеров и форм на местности называется геодезией. Опорные геодезические пункты – это точки так называемой геодезической сети, включающей в себя специальные технические объекты, которые фиксируют координаты местности, определенные при геодезических замерах.

Какие бывают условные знаки

Пояснительные условные знаки и подписи применяются для дополнительной характеристики объектов местности и показа их разновидностей. Они позволяют более полно изучить по карте характер местности.

Чтобы карту было проще читать, а также можно было быстро выделить наиболее важные объекты, допускается уменьшение или увеличение в небольших пределах размеров некоторых условных обозначений.

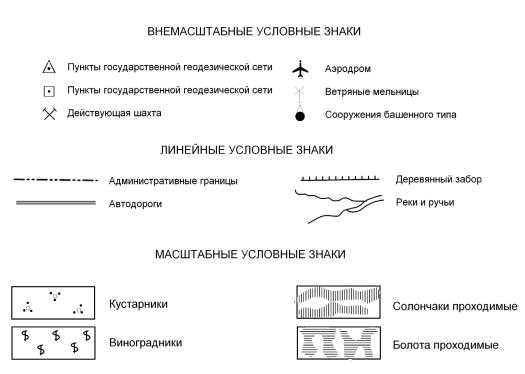

Существует конкретная система классификации условных знаков.

Площадные, или контурные

Применяются для отображения объектов, горизонтальные размеры которых могут выражаться масштабами карты: болота, леса, сады и так далее.

Оконтуренная площадь характеризуется заливкой определенного цвета, штриховкой, буквенными пояснениями или равномерным распределением значков внутри территории.

Площадные условные знаки

По контурным условным обозначениям можно узнать не только координаты объекта, но и его размеры и очертания. Периметр рисуется сплошными линиями. Причем черный цвет выбирают для обозначения границ сооружений, оград и дорог, синий — водных ресурсов, коричневый — рельефа, светло-розовый — дороги для перемещения в населенных пунктах.

Пунктирная линия применяется для определения границ сельскохозяйственных угодий, насыпей, тоннелей и просек.

Линейные

Это одна из разновидностей масштабных знаков используется для отображения объектов линейного характера, таких как дороги, реки и линии связи. Также уточняются определенные характеристики объектов. Линейное обозначение описывает расположение объекта на местности, преувеличивая его ширину, однако ось знака соотносится с положением оси объекта на местности.

Линейные условные знаки

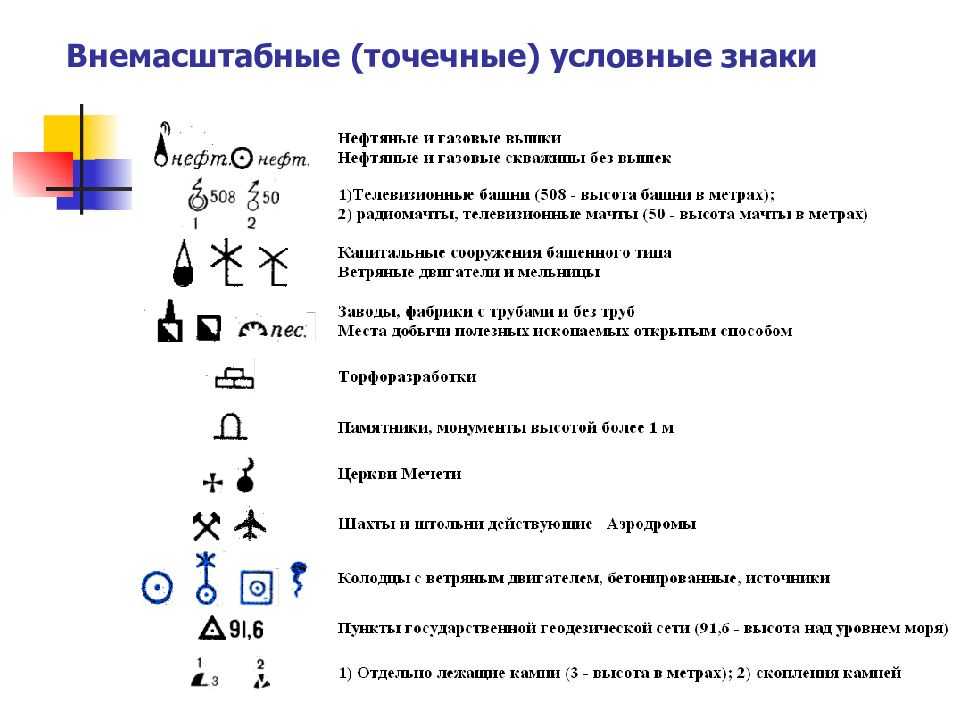

Внемасштабные

К ним прибегают, когда используется такой масштаб карты или плана, при котором контурное обозначение кажется громоздким. В такой ситуации объект обозначается в виде точки или схематически упрощенной вариации внешнего вида объекта.

Внемасштабные условные знаки

Масштабные

Такие условные обозначения отображают объекты местности, которые возможно выразить в масштабе карты, то есть, с помощью географического плана можно узнать их размер.

Масштабные условные знаки для топографических карт

Пояснительные

В качестве дополнения к масштабным и внемасштабным обозначениям используют пояснительные знаки. Они указывают характеристики предметов и их особенности, к примеру, наименования, направление течения реки, лесные породы и так далее. Пояснительные условные знаки на карте

Что такое условные знаки на плане местности

Картографические условные знаки — это значки на карте, которые применяются для символьного обозначения предметов и явлений, указания качественных и количественных параметров. Не требуется особой достоверности расположения знака на местности. Каждый графический символ привязан к определенному типу объекта или явления. Как правило, такие знаки имеют международный характер и не отличаются по написанию в разных странах.

Специальные условные знаки используют для обозначения различных объектов на плане местности

На карте часто изображается легенда карты — это перечень использованных обозначений с пояснениями их значения. Она находится в любом свободном пространстве плана, часто располагается в углу.

Чертеж значка выполняется четкими линиями. Пояснительные подписи используются для указания дополнительных характеристик. Например, с их помощью обозначается преобладающий тип деревьев в лесу, материал покрытия транспортной дороги.
