Крутизна ската как определить. 3.4.способы определения крутизны ската

Типы и формы рельефа местности

Рельеф — совокупность неровностей суши, дна океанов и морей, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. Слагается из положительных (выпуклых) и отрицательных (вогнутых) форм. Основными формамирельефа являются: гора, котловина, хребет, лощина и седловина.

Кроме перечисленных форм рельеф имеет детали. К деталям рельефа относятся: овраги, промоины, курганы, насыпи, выемки, уступы, каменоломни и т. д. Все разновидности форм и деталей рельефа состоят из элементов. Основными элементами рельефа являются: основание (подошва), склон (скат), вершина (дно), высота (глубина), крутизна и направление ската, линии водораздела и водосбора (тальвег).

В военном деле под местностью понимают участок земной поверхности, на котором предстоит вести боевые действия. Неровности земной поверхности называются рельефом местности, а все расположенные на ней объекты, созданные природой или трудом человека (реки, населенные пункты, дороги и т. п.) — местными предметами.

Рельеф и местные предметы являются основными топографическими элементами местности, влияющими на организацию и ведение боя, применение боевой техники в бою, условия наблюдения, ведения огня, ориентирования, маскировки и проходимость, т. е. определяющими ее тактические свойства.

Топографическая карта является точным отображением всех наиболее важных в тактическом отношении элементов местности, нанесенных во взаимно точном расположении относительно друг друга. Она дает возможность изучить любую территорию в относительно короткий срок. Предварительное изучение местности и принятие решения для выполнения подразделением (частью, соединением) той или иной боевой задачи обычно производят по карте, а затем уже уточняют на местности.

Местность, оказывая влияние на боевые действия, в одном случае может способствовать успеху войск, а в другом оказывать отрицательное воздействие. Боевая практика убедительно показывает, что одна и та же местность может больше преимуществ дать тому, кто лучше ее изучит и более умело использует.

По характеру рельефа местность делится на равнинную, холмистую и горную.

Равнинная местность характеризуется небольшими (до 25 м) относительными превышениями и сравнительно малой (до 2°) крутизной скатов. Абсолютные высоты обычно небольшие (до 300 м).

Тактические свойства равнинной местности зависят главным образом от почвенно-растительного покрова и от степени пересеченности. Глинистые, суглинистые, супесчаные, торфяные грунты ее допускают беспрепятственное движение боевой техники в сухую погоду и значительно затрудняют движение в период дождей, весенней и осенней распутицы. Она может быть изрезана руслами рек, оврагами и балками, иметь много озер и болот, значительно ограничивающих возможности маневра войск и снижающих темпы наступления.

Холмистая местность характеризуется волнистым характером земной поверхности, образующей неровности (холмы) с абсолютными высотами до 500 м, относительными превышениями 25 — 200 м и преобладающей крутизной 2-3° (рис. 3, 4). Холмы обычно сложены твердыми породами, вершины и склоны их покрыты толстым слоем рыхлых пород. Понижения между холмами представляют собой широкие, ровные или замкнутые котловины.

Холмистая местность обеспечивает скрытое от наземного наблюдения противника передвижение и развертывание войск, облегчает выбор мест для огневых позиций ракетных войск и артиллерии, обеспечивает хорошие условия для сосредоточения войск и боевой техники. В целом она благоприятна как для наступления, так и для обороны.

Горная местность представляет собой участки земной поверхности, значительно приподнятые над окружающей местностью (имеющей абсолютные высоты 500 м и более). Она отличатся сложным и разнообразным рельефом, специфическими природными условиями. Основные формы рельефа — горы и горные хребты с крутыми скатами, часто переходящими в скалы и скалистые обрывы, а также лощины и ущелья, расположенные между горными хребтами. Горная местность характеризуется резкой пересеченностью рельефа, наличием труднодоступных участков, редкой сетью дорог, ограниченным количеством населенных пунктов, бурным течением рек с резкими колебаниями уровня воды, разнообразием климатических условий, преобладанием каменистых грунтов.

Боевые действия в горной местности рассматриваются, как действия в особых условиях. Войскам часто приходится использовать горные проходы, затрудняется наблюдение и ведение огня, ориентирование и целеуказание, в то же время она способствует скрытности расположения и передвижения войск, облегчает устройство засад и инженерных заграждений, организацию маскировки.

Слайд 17 Тестовые задания:1. Превышение одной точки земной поверхности над

другой называется:а) абсолютная высота;б) относительная высота.2. Точка расположена между

одноименными горизонталями, равными 140 м. Чему равна отметка, если это

седловина (h = 2,5 м)а) 138,8 м;б) 141,2 м.3. Точка расположена на дне котловины, изображённой двумя замкнутыми горизонталями, отметка бровки – 130 м. Найти отметку точки (h = 2,5 м)а) 126,2 м;б) 128,8 м.4. Точка расположена на вершине холма, изображённого двумя горизонталями, отметка подошвы — 125 м. Найти отметку точки (h = 2,5 м)а) 126,2 м;б) 128,8 м.5. Относительно какого моря изображается абсолютная высота в России?а) Черного;б) Балтийского.

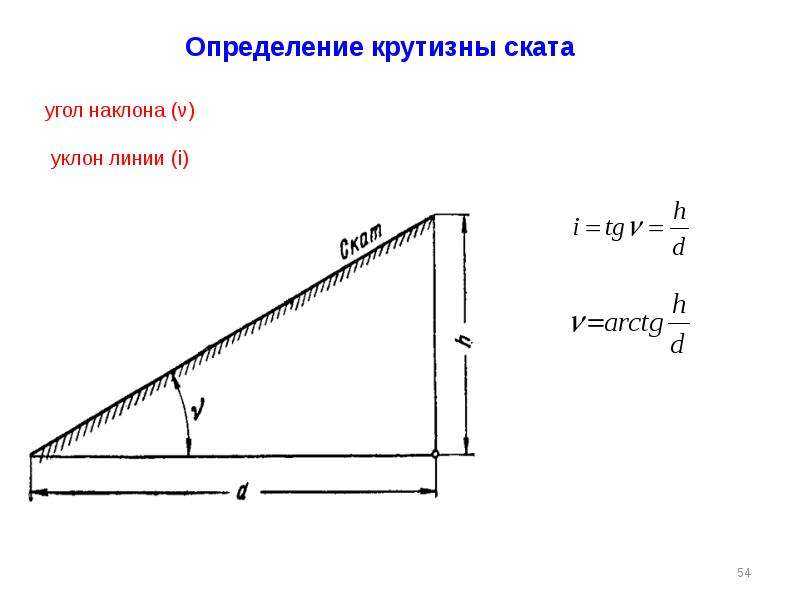

Слайд 8 Определение крутизны склона (ската)Крутизна склона (ската) характеризуется углом

плоскостью S:tgν = h/δ, где h — высота сечения рельефа,

 δ – заложение (расстояние между смежными горизонталями на карте, зависящее от принятой высоты сечения рельефа на данной карте и крутизны ската в данном месте). . Зная tgν , по таблицам значений тригонометрических функций находят значение угла наклона. Крутизну склона (ската) характеризуют также уклоном ii = tgα. Уклон линии выражается в процентах или промилле (‰), т. е. тысячных долях единицы. Если угол наклона склона (ската) до 45 град., то он изображается горизонталями, если его крутизна более 45 град., то рельеф обозначают специальными знаками.

Конспекты по боевой подготовке

Определение по карте направления понижения и крутизны скатов

     Направление понижения скатов определяется на карте по указателям скатов на горизонталях, а также путем сравнения отметок высот точек и горизонталей: понижение ската будет всегда в сторону меньшей отметки; цифры отметок горизонталей своими основаниями направлены в сторону понижения ската.

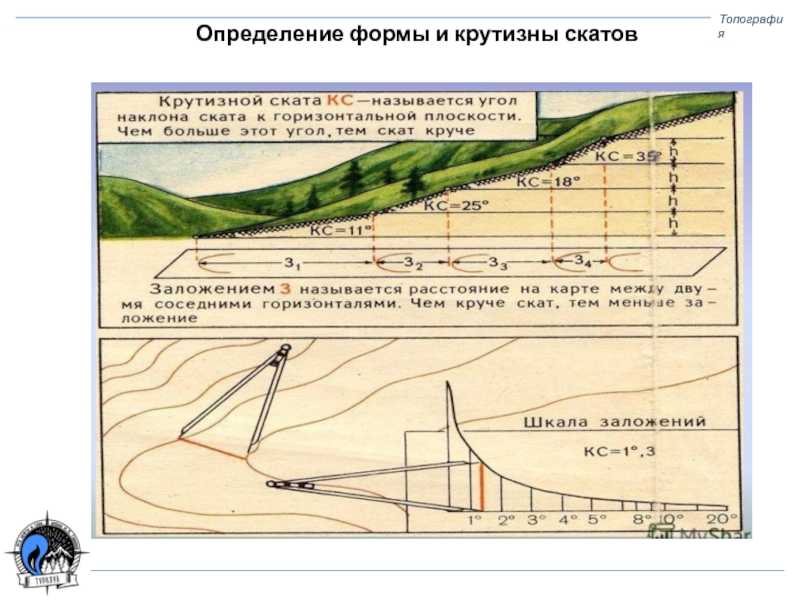

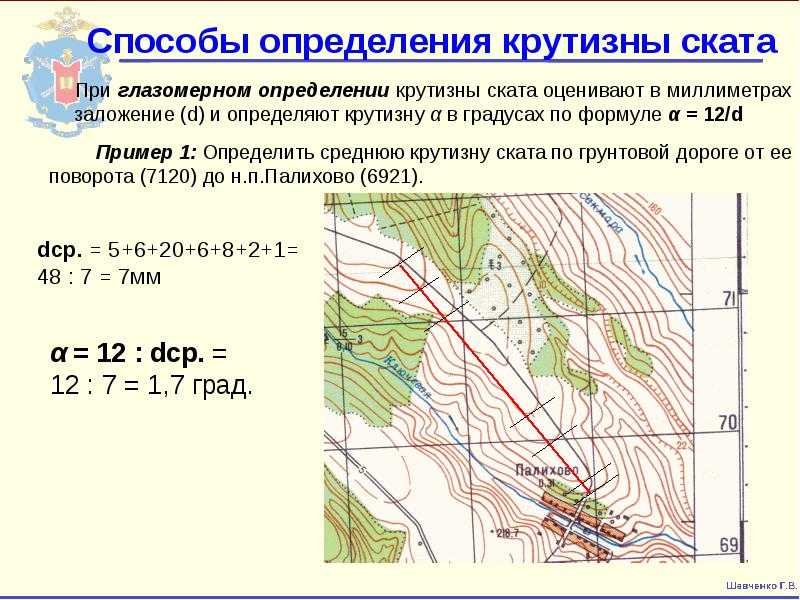

     Крутизна ската определяется по величине заложения: чем больше величина заложения, тем скат круче; чем больше величина заложения, тем скат более пологий.

На топографических картах масштабов 1 : 25 000, 1 : 50 000 и 1 : 100 000 основная высота сечения рельефа подобрана таким образом, что заложению между основными горизонталями в 1 см соответствует крутизна ската 1,2º (округленно 1º).

     Из этой взаимозависимости между заложением, высотой сечения и крутизной ската можно вывести следующее правило: во сколько раз заложение меньше (или больше) одного сантиметра, во столько раз крутизна ската больше (или меньше) одного градуса. Отсюда следует, что заложению в 1 мм соответствует крутизна ската 12º (округленно 10º), заложению в 2 мм — 6º (округленно 5º), заложению в 5 мм – 2,4º (округленно 2º) и т.д.

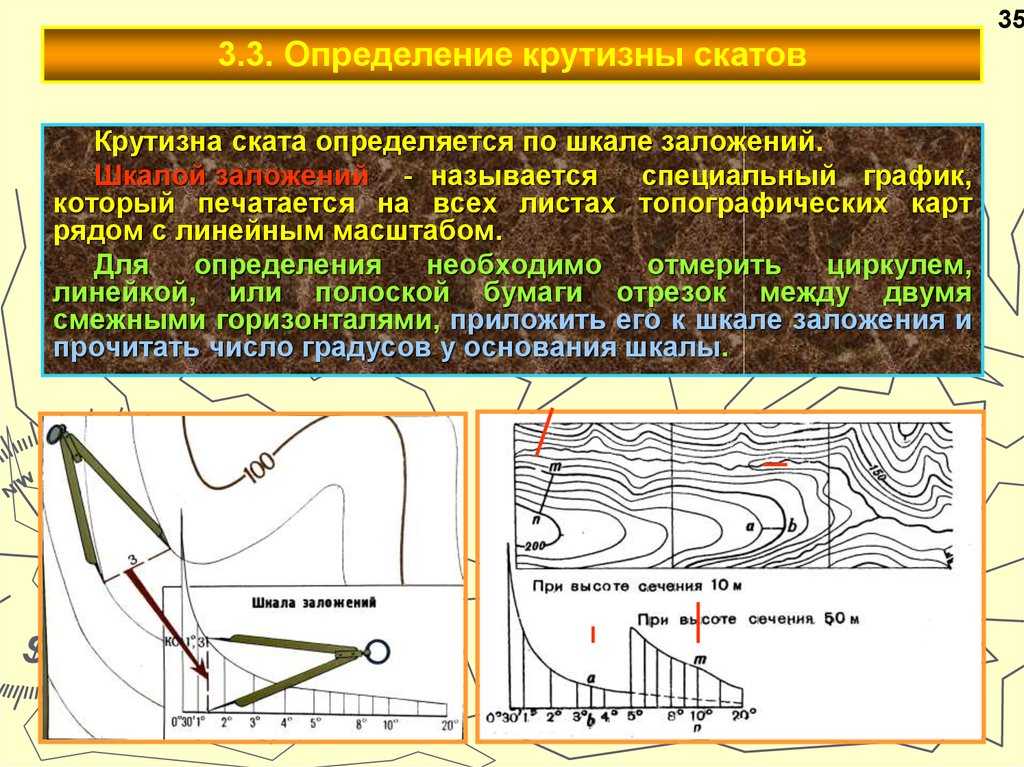

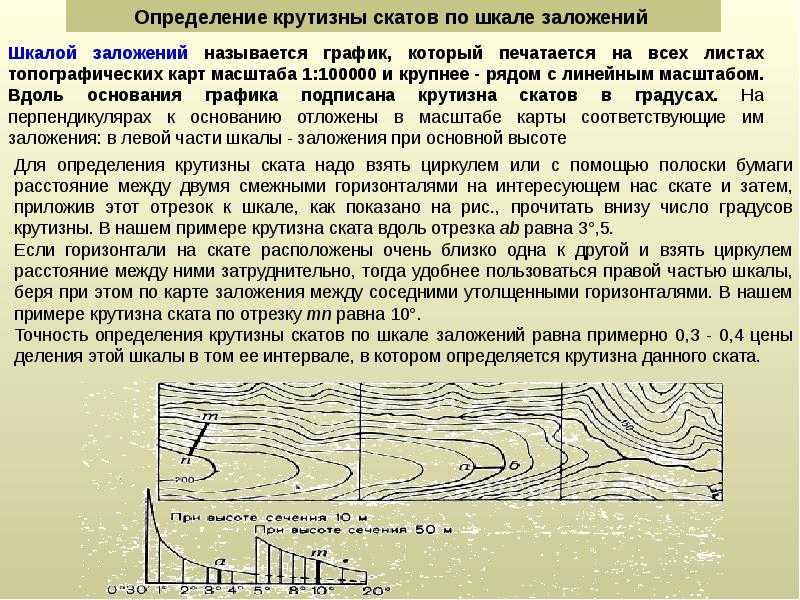

     Более точно крутизна ската может быть определена с помощью специального графика, называемого шкалой заложений.

Шкала заложений дается для двух высот сечений: одна – для заложения между основными горизонталями, другая – для заложений между утолщенными горизонталями.

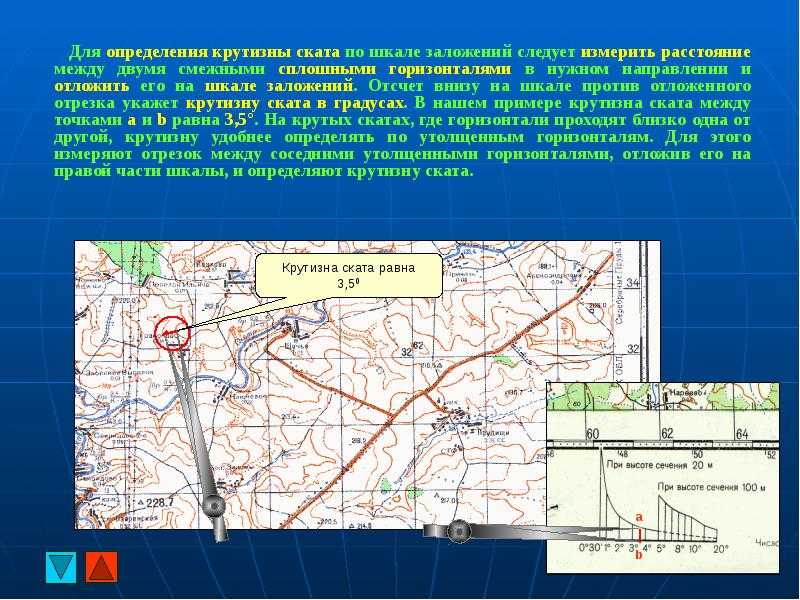

     Для определения крутизны ската по шкале заложения следует измерить расстояние между двумя смежными сплошными горизонталями в нужном направлении и отложить его на шкале заложений так, как показано на рисунке:

Отсчет внизу на шкале  против отложенного отрезка укажет крутизну ската в градусах. В нашем примере крутизна ската между точками а и б равна 3,5º.

Для этого измеряют отрезок между соседними утолщенными горизонталями, отложив этот отрезок на правой части шкалы, как показано на рисунке:

определяют крутизну ската. В нашем примере крутизна ската между точками m и n равна 10º.
