Международная навигационная система координат
Международная географическая система координат WGS 84 используется для
целей навигации, в ней работает система глобальной навигации GPS.
Основана она на всемирном эллипсоиде WGS 84 (соответственно, 1984 года).
Кроме географической существует также основанная на том же эллипсоиде
проективная навигационная система координат UTM (Универсальная
поперечно-цилиндрическая Меркатора), называющаяся также проекцией
Гаусса-Боага. Это усовершенствованный вариант проекции Гаусса-Крюгера,
тоже реализованый на 6-градусных зонах, но отличающийся тем, что на
среднем меридиане частный масштаб длин равен не 1.0, а 0.9996. Суть
этого отличия поясним образно: если в обычной проекции Гаусса-Крюгера
плоскость проецирования по среднему меридиану касается поверхности
относимости (эллипсоида) и здесь искажения нулевые, а по мере удаления
от среднего меридиана искажения начинают нарастать, завышая длины и
площади, то в UTM на среднем меридиане плоскость проецирования как бы
чуть заглублена и находится ниже поверхности относимости, здесь имеются
небольшие искажения занижения длин и площадей, далее по сторонам от
среднего следуют два меридиана с нулевыми искажениями, затем уже
наблюдается завышение длин и площадей. Но в среднем в UTM искажения
заметно меньше, чем в обычной проекции Гаусса-Крюгера. Координаты
заданной точки на Земле в проекции UTM (которые также измеряются в
метрах), будут, соответственно, отличаются от координат той же точки в
проекции Гаусса-Крюгера. Этой разницей можно пренебречь для масштаба 1 :
1 000 000, но при крупномасштабном картографировании она значительна.
Приборы GPS могут выдавать координаты как в виде географических
координат и в различных форматах (градусы с долями, градусы и минуты
с долями, градусы, минуты и секунды), так и в виде прямоугольных

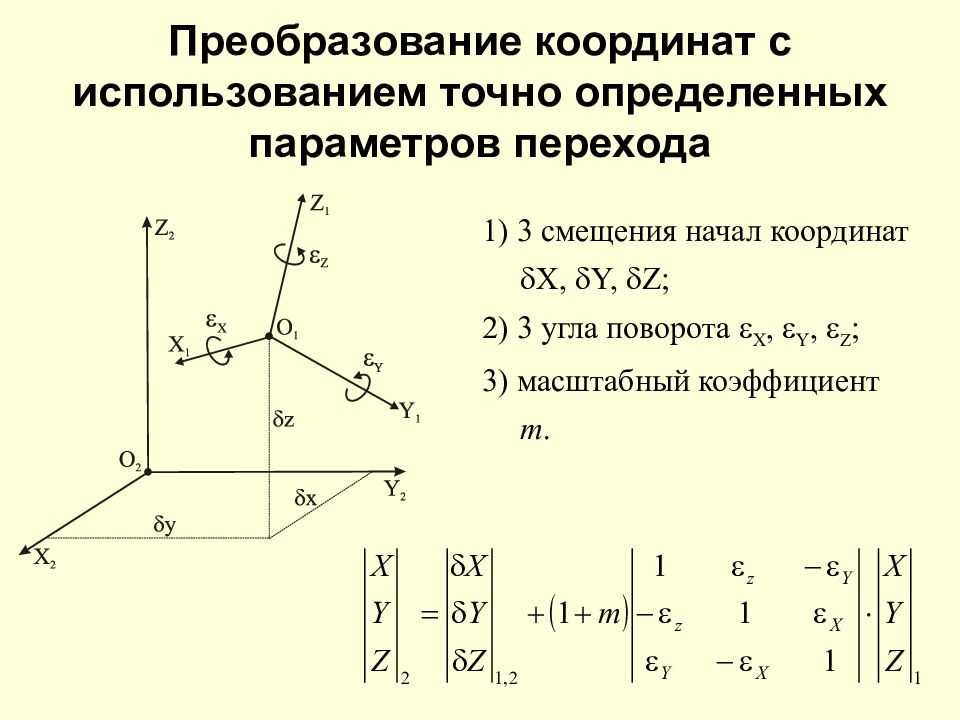

координат Y и X в метрах. Но в любом случае требуется выполнять
преобразование этих координат в проекцию топоосновы ГИС, чтобы
измеренные координаты показывали истинное размещение картографируемых
объектов. Многие ГИС умеют выполнять эту задачу собственными
программными средствами «на лету», если топооснова в ГИС выполнена
корректно.
Система координат МГСК
МГСК — это Московская Городская Система Координат, в которой
выполнены все планы города и в которой все организации должны выполнять
работы по картографированию городских территорий, в частности, городских
лесопарков. МосГорГеоТрест (МГГТ) выполняет работы по картографированию
территории Москвы в этой системе координат в трех основных масштабах:
это план Москвы с домами в масштабе 1 : 10 000 (открытый), имеющий
цифровое исполнение, а также крупномасштабные (закрытые) планы масштабов
1 : 2 000 и 1 : 500.
МГСК является плоской прямоугольной системой координат,
появившейся, по-видимому, еще в XIX веке. Начало ее координат было
выбрано южнее и западнее города — в левом нижнем углу его плана, чтобы
значения координаты были положительными. Сейчас эта точка находится на
территории города юго-западнее комплекса университета на Воробьевых
горах. Координаты теперь могут быть уже и отрицательными, если точка
лежит в западной или южной части Москвы.
Номенклатура наиболее часто используемых при картографировании
лесопарков планов масштаба 1 : 2 000 состоит из буквы, показывающей
положение листа относительно начала координат, и двух цифр,
определяющих его координаты. Рамки планов города разграфлены в
прямоугольной системе координат, размер листа — 1000х1000 м. На листах
наносится прямоугольная сетка с шагом
200 м
в виде крестиков.
Точное соотношения МГСК и системы координат СК-42 является закрытой информацией, скорее всего, из коммерческих соображений.
Системы местных координат используются при картографировании и других городов России, хотя и без специальных названий.
Работаем во всех населенных пунктах Калининградской области:
Проектно-изыскательские и обследовательские работы выполняются в городах (включая области и районы рядом с Калининградом), а также поселках городского типа:
Калининградский, Ладушкинский, Мамоновский, Пионерский, Светлый, Советский, Янтарный,
Багратионовский, Балтийский, Гвардейский, Гурьевский, Гусевский, Зеленоградский, Краснознаменский, Неманский,
Нестеровский, Озёрский, Полесский, Правдинский, Светлогорский, Славский, Черняховский.
Инженерно-строительные изыскания по экологии, геодезии и геологии проводятся в районах (включая города), округах и районных центрах Калининградской области:
Калининград, Ладушкин, Мамоново, Пионерский, Светлый, Советск, Янтарный, Багратионовск, Балтийск,
Гвардейск, Гурьевск, Гусев, Зеленоградск, Краснознаменск, Неман, Нестеров, Озёрск, Полесск, Правдинск,
Светлогорск, Славск, Черняховск.
Адреса служб Калининградского региона
Адрес: 236022, г. Калининград, пл. Победы, 1
Телефон: 8 (401) 231-10-31
Центр государственных и муниципальных услуг «Мои Документы» в Калининграде
Адрес: ул. Генерала Челнокова, 11, Калининград, Калининградская обл., 236029
Телефон: 8 (401) 231-08-00
Гарантия качества
Подтверждается положительными заключениями экспертных организаций, в том числе ФАУ «ГЛАВГОСЭКСПЕРТИЗА РОССИИ».
Соблюдение сроков и норм
Все проектно-изыскательские услуги выполняются с полным соблюдением ГОСТ, СНиП, требований законодательства и условий договора.
СРО
Свидетельства о допуске к работам на особо опасных и технически сложных объектах.
Допуск на секретные объекты
Лицензия на осуществление работ, связанных с использованием сведений, составляющих государственную тайну.
Выгодно и удобно
Работаем независимо от времени года, выходных и праздничных дней. Бесплатный выезд инженера на объект. Решение сложных и нестандартных задач.
Согласования и Экспертизы
Успешное прохождение необходимых согласований и экспертиз. Налаженный контакт с органами государственного контроля.
Описание топографической карты Калининградской области
Топографическая карта Калининградской области масштабом 1:200000 — это не просто изображение земной поверхности, на карту также нанесен отдельный векторный слой, который является полноценной векторной GPS картой. Благодаря этому, одновременно доступно и топографическое изображение, и все возможности векторных карт.
Топографическая карта Калининградской обл. будет полезна рыбакам, охотникам, велосипедистам, туристам, а также тем, кому необходимо получить максимальное полное представление о местности. Высокая степень детализации позволяет различить мельчайшие детали, которые не обозначены ни на одной векторной карте.
На карту нанесены все объекты региона: реки, озера, водоемы, леса, посадки, болота, также видны отдельные кусты и деревья, обозначены сельскохозяйственные объекты, все дороги и тропы, по которым можно пройти или проехать. Отмечены высоты и глубины.
На карте есть всё, что может иметь значение при навигации на местности. Невозможно бесплатно скачать топографическую карту Калининградской области с подобной степенью детализации.
Такая карта может быть установлена на все модели GPS навигаторов с Windows CE (Mio, Neoline), на любые КПК и коммуникаторы, смартфоны, а также ноутбуки или компьютеры. Подобная гибкость обеспечивается совместимостью карты с популярной навигационной программой Ozi Explorer.
При покупке топографической карты вы также получаете отдельную векторную GPS карту Калининградской области, которая может быть установлена на навигаторы Garmin или другие устройства, не поддерживающие Ozi.
Кроме того, для навигации по местности можно использовать распечатку всей карты или ее части.
Топографическая карта Калининградской области может быть использована в нескольких режимах:
— только топографическая карта;
— только векторная;
— топографическая векторная.
Векторный слой представляет собой привычную векторную GPS карту со всеми стандартными возможностями, такими как прокладка маршрута, голосовое ведение, добавление собственных точек, запись и загрузка треков, поиск объектов и многое другое.
На векторной карте обозначены все населенные пункты, нанесена детальная улично-дорожная сеть, включающая грунтовые и проселочные дороги. В городах обозначены все улицы с заездами во дворы, а также здания с нумерацией и детализацией по корпусам. В базе данных карты представлен полный спектр различных объектов (POI): отели, пункты питания, торговые точки, заправки, СТО, дорожные знаки, различные достопримечательности и т.д.
Топографическая карта Калининградской области, как и любая другая карта, предлагаемая нашим магазином, обновлена в текущем 2012 году и дополняется раз в несколько месяцев. Благодаря этому пользователи получают актуальную информацию о состоянии автомобильных дорог, новых постройках, объектах.
| Ссылка: | Топографическая карта Калининградской области 1 см — 2 км |
| Зеркало: | Топографическая карта Калининградской области 1 см — 2 км |
| Зеркало2: | Топографическая карта Калининградской области 1 см — 2 км |
| Файл: | проверен антивирусами — — Вирусов не обнаружено! |
Используемые в России картографические проекции и системы координат
Картографические проекции решают задачу отображения почти круглой по
форме поверхности Земли на плоские листы карт. Так как Российская
Федерация занимает очень большую территорию, отобразить такую большую
часть Земли на плоскость без больших искажений невозможно. Привычный
образ карты России с веером расходящихся от полярной области меридианов
обычно основан на той или иной конической проекции. По типу искажений
проекции делятся на равноугольные (минимальные искажения углов),
равнопромежуточные (минимальные искажения длин), равновеликие
(минимальные искажения площадей).
Иногда страны и материки изображаются на карте в прямоугольной сетке
географических координат (широт и долгот). Такое изображение часто
практикуется в США, где почти нет высоких широт, в России же такой
списоб изображения почти не используется, так как высокоширотная часть
Сибири настолько искажается и растягивается, что не дает правильного
представления о ее размерах.
Самые мелкомасштабные из топографических карт, обеспечивающих достаточно
точное отображение Земли на плоскость — это карты масштаба 1 : 1 000
000. Лист карты имеет размер 4 градуса по широте (с юга на север) и 6
градусов по долготе (с запада на восток). Для северных широт, где
наблюдается сильное схождение меридианов, издаются сдвоенные и
счетверенные листы карт. Всю материковую часть России покрывает
приблизительно 140 номенклатурных листов топокарт масштаба 1 : 1 000
000. Топографические карты этого масштаба бывают в двух различных
проекциях — поликонической видоизмененной и Гаусса-Крюгера. Практическая
разница между этими проекциями при решении наших задач невелика. И в
той, и в другой проекции на карты нанесена градусная сетка с шагом 1
градус, в поликонической проекции меридианы являются прямыми линиями, а в
проекции Гаусса-Крюгера меридианы чуть заметно изогнуты.
Для карта более крупных масштабов у нас используется почти исключительно проекция Гаусса-Крюгера.
Цены на топографическую съемку
| Вид работ | Объем работ | Стоимость работ |
|---|---|---|
| Топографическая съемка (топосъемка) | 1 га | 15 000 руб. |
| Геоподоснова или топографический план (топоплан) | 1 га | 15 000 руб. |
| Услуги инженеров геодезистов | 1 бригада | 210 000 руб. |
| Исполнительная съемка | 1 м2 | 45 руб. |
| Обмерные работы | 1 м2 | 45 руб. |
| Съемка подземных коммуникаций | 100 п.м. | 27 000 руб. |
| Фасадная съемка | 1 м2 | 45 руб. |
Усредненная цена топосъемки установлена на основании рекомендаций Минстроя России. Расценки зависят от масштаба работ, застроенной или незастроенной территории, количества насаждений деревьев на участке съемки. Закажите бесплатный расчет стоимости разработки топографического плана (в соответствии с вашими условиями и требованиями) в нашей геодезической компании.
Проекция Гаусса-Крюгера
Эта проекция была разработана немецким математиком Гауссом в
1820-30 гг. для картографирования Германии — так называемой ганноверской
триангуляции. Но как истинно великий математик, он решил эту частную
задачу в общем виде и сделал проекцию, пригодную для картографирования
всей Земли. Математическое описание проекции было опубликовано в 1866 г.
В 1912-19 гг. другой немецкий математик Крюгер провел исследование этой
проекции и разработал для нее новый, более удобный математический
аппарат. С этого времени проекция называется по их именам — проекцией
Гаусса-Крюгера. По своему типу проекция является симметричной
относительно среднего меридиана, равноугольной, равновеликой на среднем
меридиане. Проекция не является строго равновеликой и имеет свойство
немного завышать истинную величину площади по мере удаления от среднего
меридиана. Величину искажений можно оценить аналитически.
|

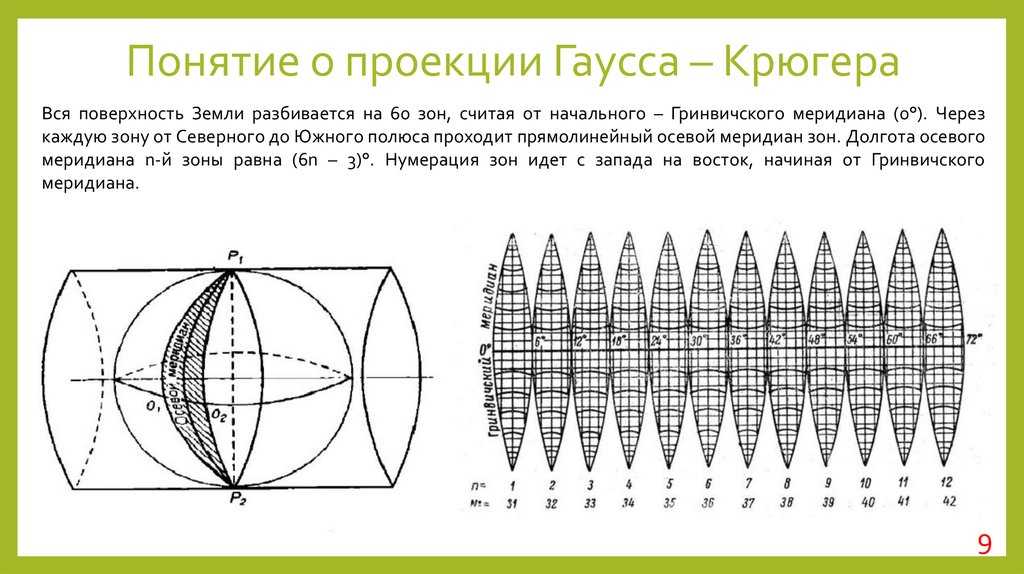

6-градусная зона проекции Гаусса-Крюгера, развернутая в плоский лист. |
Способ формирования проекции иллюстрирует рисунок. Сущность проекции |
В пределах каждой 6-градусной зоны определяется прямоугольная
система координат Гаусса-Крюгера, где координаты отсчитываются в метрах
от среднего меридиана зоны и от экватора. Прямоугольная система
координат показана на следующем рисунке. Оси этой системы имеют
обозначение: ось Y имеет направление на восток (вправо), а ось X
направлена на север (вверх) вдоль среднего меридиана. Такое обозначение
осей кажется немного непривычным, но так принято в геодезии. В северном
полушарии координата X всегда положительна, а чтобы избежать путаницы с
положительными-отрицательными значениями координаты Y при отсчете ее от
среднего меридиана зоны, был принят искусственный сдвиг начала
координат на 500 000 метров в западном направлении, как показано на
рисунке ниже.
Чтобы сделать значения координат Гаусса-Крюгера однозначными, к
координате Y дописывается слева номер зоны. В результате координаты
имеют следующий вид:
Y = 7 421 350 м — 7 зона, на ~80 км западнее среднего меридиана зоны 7
;
X = 6 177 200 м — это просто расстояние от экватора по меридиану.
Эта точка приблизительно соответствует расположению здания
Центрлеспроекта в Москве. Осевой меридиан зоны 7 имеет восточную долготу
39 градусов.
Прямоугольные кординаты Гаусса-Крюгера в пределах зоны:
оси Y и X и и искусственное смещение на 500 км
Координата Y точки L < 500 000, а точки M > 500 000

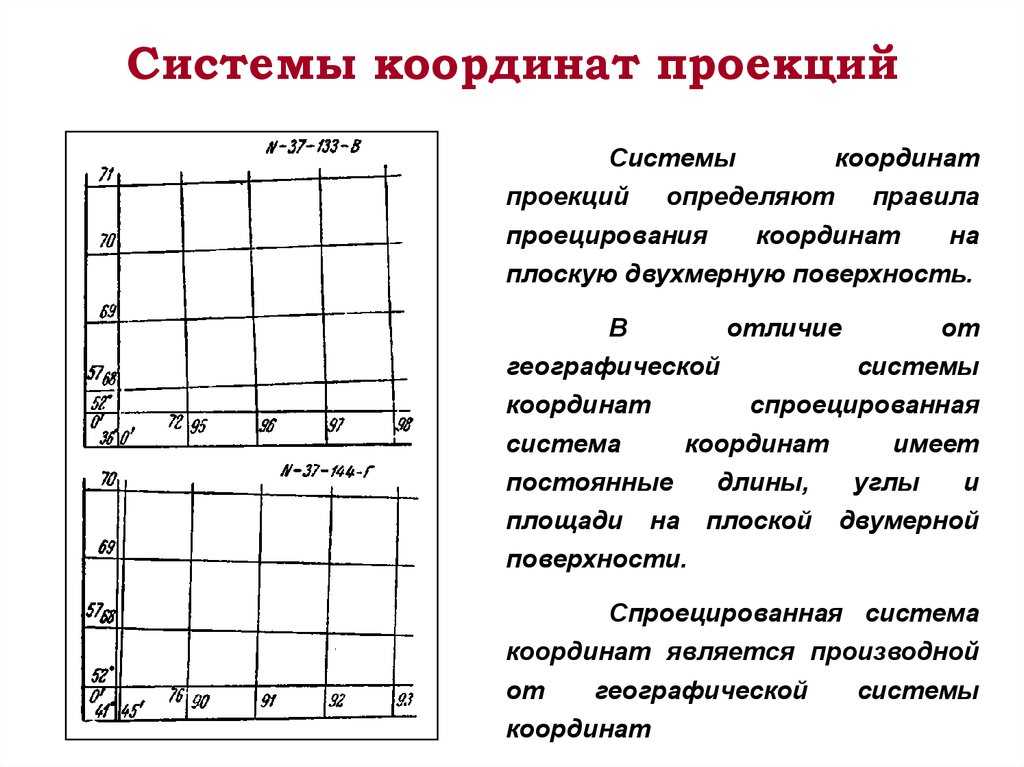

В соответствии с принятой терминалогией деление зоны на листы навывается
разграфкой, а система нумерации листов — номенклатурой. Упомянутая
выше точка лежит на листе топокарты масштаба 1 : 1 000 000 с
номенклатурным номером N-37. Разграфка и базовая номенклатура карт на
территории России показана на рисунке.
Разграфка и базовая номенклатура карт масштаба 1 : 1 000 000
Обратите внимание, что номера зон проекции Гаусса-Крюгера (в
координатах) не совпадают с номенклатурными номерами тех же зон (на
картах), величина сдвига равна 30. Зоны принято отсчитывать от Гринвича,
в номенклатурные номера — от линии перемены дат
Для определения номенклатур топокарт на заданную территорию выпускаются
так называемые бланковые карты в географической проекции (прямоугольная
сетка параллелей и меридианов). По краям карты проставлены номера зон и
буквы широтных полос, как на приведеной выше карте, а сетка
соответствует листам карт более крупных масштабов. Карты обычно
охватывают определенный диапазон масштабов, например, от 1 : 1 000 000
до 1 : 100 000.
Подробно о географических координатах
Что такое географические координаты — широта и долгота,
приблизительно знают все. Никаких проблем с ними не было бы, если бы
Земля была круглой, но она, реально, немного сжата у полюсов и вообще в
целом несколько неправильной формы, поэтому форму Земли называет
геоидом. В практической геодезии и картографии форму Земли считают
эллипсоидом вращения, сфероидом (шаром) только для обзорных карт Земли и
материков. При этом для разным мест на Земле оптимальными считаются
эллиплоиды несколько разной формы и форма эта уточналасть неоднократно.
Реально в картографии используются различные виды эллипсоидов вращения.
Наиболее часто встречающиеся эллипсоиды вращения в качестве модели
Земли:
1841 г
1866 г
1940 г
В картографических проекциях используемый при проецировании
эллипсоид называется поверхностью относимости. В СК-42 и СК-63
используется эллипсоид Красовского.

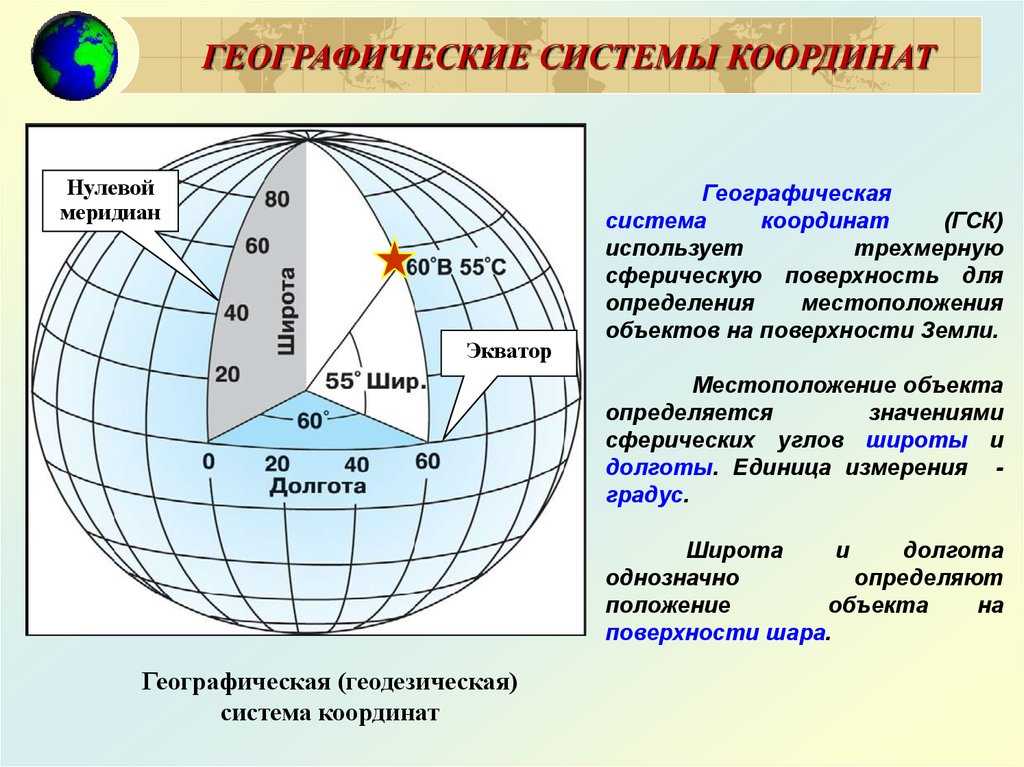

Что же такое долгота
—
l и что такое широта — j.

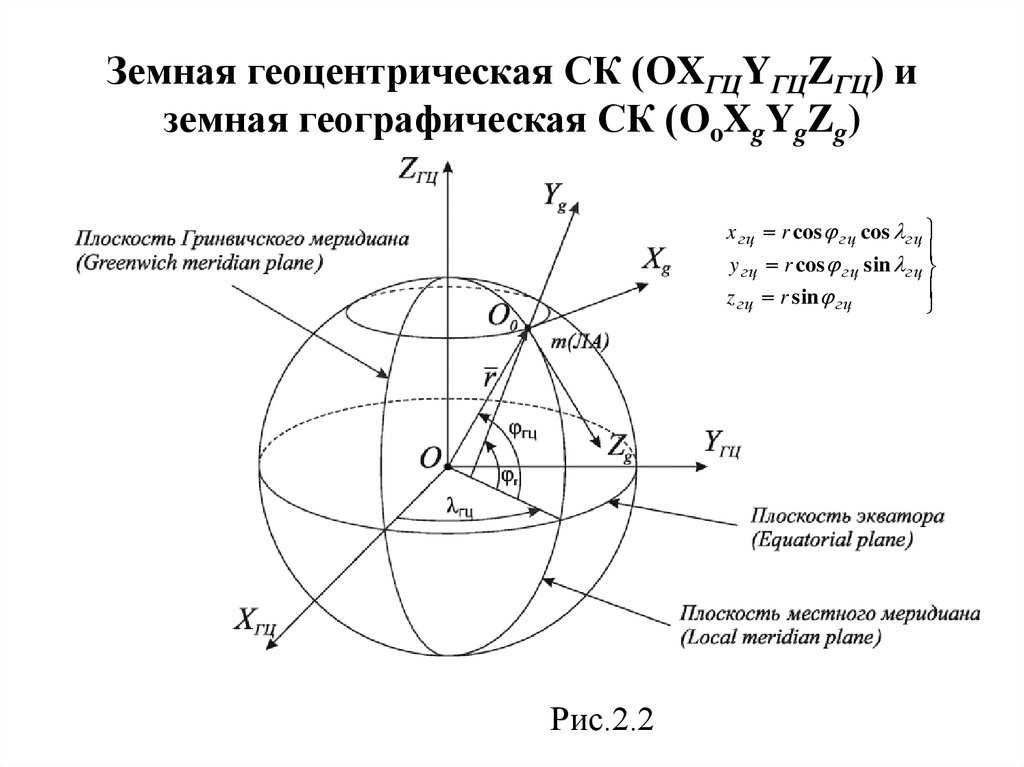

| Долгота — l и широта — j точки на поверхности относимости. |
Долгота — это угол между плоскостью меридиана, где находится
интересующая (красная) точка, и плоскостью начального меридиана, в
качестве которого принят Гринвичский меридиан. Долгота бывает восточной и
западной. Обозначается буквой l
Широта — это угол между плоскостью экватора и нормалью к
поверхности эллипсоида в интересующей (красной) точке. Широта бывает
северной и южной. Обозначается буквой j
Как видно из рисунка, для эллипсоида нормаль к поверхности не
попадает в его центр, а приходит несколько ниже (на рисунке показано
синим). Из этого становится понятным тот факт, что в разных
географических системах координат, использующих разные эллипсоиды
(поверхности относимости), одна и та же точка на Земле будет иметь
разные географические координаты. На практике различия координат в одной
и той же точек Земли, но разных системах координат, имеют величину до
30″
— угловых секунд (до
900 м
в метрических координатах).
В 19 веке долгота в разных странах отсчитывалась от собственных
базовых меридианов, проходивших, обычно, через главную обсерваторию.
Так, известен Парижский меридиан, в России использовался Пулковский
меридиан. Позднее договорились отсчитывать во всем мире долготу от
меридиана Гринвичской обсерватории в Англии. Высота в геодезии, как
известно, отсчитывается от уровня моря, но какого моря? Здесь,
оказывается, в разных странах еще сохраняются местные нулевые отметки
высот, различающиеся на несколько метров. У нас сейчас используется
Балтийская система высот 1977 года с 0 в Кронштадте на
кронштадтском футштоке
. В новых всемирных системах кординат используется в качестве начала отсчета высот (0)
средний уровень мирового океана
.
