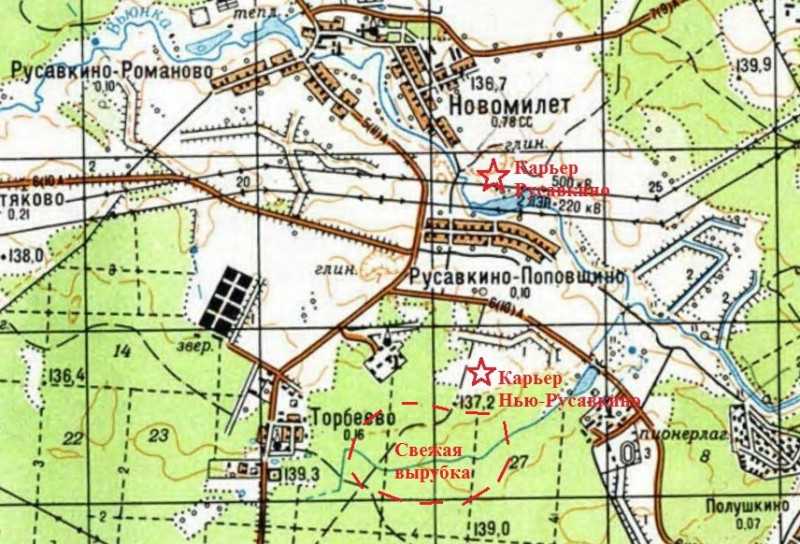

Топографическая карта Калужской области масштабом 1:50000 — это не просто изображение земной поверхности, на карту также нанесен отдельный векторный слой, который является полноценной векторной GPS картой. Благодаря этому, одновременно доступно и топографическое изображение, и все возможности векторных карт.

Топографическая карта Калужской обл. будет полезна рыбакам, охотникам, велосипедистам, туристам, а также тем, кому необходимо получить максимальное полное представление о местности. Высокая степень детализации позволяет различить мельчайшие детали, которые не обозначены ни на одной векторной карте.

На карту нанесены все объекты региона: реки, озера, водоемы, леса, посадки, болота, также видны отдельные кусты и деревья, обозначены сельскохозяйственные объекты, все дороги и тропы, по которым можно пройти или проехать. Отмечены высоты и глубины.
На карте есть всё, что может иметь значение при навигации на местности. Невозможно бесплатно скачать топографическую карту Калужской области с подобной степенью детализации.

Такая карта может быть установлена на все модели GPS навигаторов с Windows CE (Mio, Neoline), на любые КПК и коммуникаторы, смартфоны, а также ноутбуки или компьютеры. Подобная гибкость обеспечивается совместимостью карты с популярной навигационной программой Ozi Explorer.

При покупке топографической карты вы также получаете отдельную векторную GPS карту Калужской области, которая может быть установлена на навигаторы Garmin или другие устройства, не поддерживающие Ozi.
Кроме того, для навигации по местности можно использовать распечатку всей карты или ее части.

Топографическая карта Калужской области может быть использована в нескольких режимах:
— только топографическая карта;
— только векторная;
— топографическая векторная.

Векторный слой представляет собой привычную векторную GPS карту со всеми стандартными возможностями, такими как прокладка маршрута, голосовое ведение, добавление собственных точек, запись и загрузка треков, поиск объектов и многое другое.

На векторной карте обозначены все населенные пункты, нанесена детальная улично-дорожная сеть, включающая грунтовые и проселочные дороги. В городах обозначены все улицы с заездами во дворы, а также здания с нумерацией и детализацией по корпусам. В базе данных карты представлен полный спектр различных объектов (POI): отели, пункты питания, торговые точки, заправки, СТО, дорожные знаки, различные достопримечательности и т.д.

Топографическая карта Калужской области, как и любая другая карта, предлагаемая нашим магазином, обновлена в текущем 2012 году и дополняется раз в несколько месяцев. Благодаря этому пользователи получают актуальную информацию о состоянии автомобильных дорог, новых постройках, объектах.

Ссылка:	Топографическая карта Калужской области 1 см — 500 м
Зеркало:	Топографическая карта Калужской области 1 см — 500 м
Зеркало2:	Топографическая карта Калужской области 1 см — 500 м
Файл:	проверен антивирусами — — Вирусов не обнаружено!

Масштабы топографических карт

При составлениикартместности, в зависимости от поставленных задач, необходимо использовать различные масштабы. Масштаб — это математическое отношение между длиной отрезка между некими точками, изображенными на карте, и действительным расстоянием между этими точками, находящимися на конкретной местности.

С помощью масштабов можно определить кратность уменьшения длины на плане по отношению к соответствующему размеру на земле. К примеру, масштаб 1: 10 000 говорит о том, что все расстояния между точками на местности уменьшены на картев 10 000 раз. Или 1 см на карте равен 100 метрам на местности.

Число, стоящее в знаменателе, влияет на степень уменьшения масштаба. Более мелкий масштаб (мелкомасштабная карта) имеет большее значение в знаменателе. Например, обзорно-топографические мелкомасштабные карты имеют такие значения, как 1: 1 000 000 либо 1: 500 000 и т. п. Крупномасштабные документы содержат более подробную информацию об изображаемой местности. Здесь можно увидеть больше деталей.

Данные о числовом значении масштаба располагаются в самом низу изображения (за южной рамкой документа). Запись имеет вид дроби. В числителе всегда стоит единица. В знаменателе указывается число, во сколько раз произведено уменьшение изображения.

Что такое масштаб в географии

До восемнадцатого века карты большинства регионов нашей страны выполнялись в виде простых чертежей, без указания размеров и возможности математического расчета расстояния. Так продолжалось до конца XVII века. Петр Первый, заинтересованный географией, при помощи треноги произвел замер реки Дон во время войны с турками.

В дальнейшем карты России стали составлять с учетом достаточно строгих правил, чтобы любой мог прочитать чертеж. Впоследствии такие чертежи стали называть географическими картами – т. е. чертежами, выполненными в соответствии с координатами и масштабным корректированием, а объекты на них стали обозначать специальными символами.

Определение в географии такое: в переводе с немецкого «мерная палочка». Поскольку карта – это чертеж местности, то при ее вычерчивании (либо съемке) расстояние уменьшают в несколько раз.

Другими словами масштабирование в географии показывает кратность уменьшения графического изображения и расстояния на нем относительно снимаемой местности.

Поперечный масштаб топографической карты.

Поперечный масштаб – график (обычно на металлической пластинке) для измерения и откладываниярасстояний на карте с предельной графической точностью (0,1 мм). Стандартный (нормальный) поперечный масштаб имеет большие деления, равные 2 см, и малые деления (слева на графике), равные 2 мм. Кроме того, на графике имеются отрезки между вертикальной и наклонной линиями, равные по первой горизонтальной линии 0,2 мм, по второй – 0,4 мм, по третьей – 0,6 мм и т. д.

С помощью стандартного поперечного масштаба можно измерять и откладывать расстояния на карте любого (метрического) масштаба. Отсчет расстояния по поперечномумасштабу состоит из суммы отсчета на основании графика и отсчета отрезка между вертикальной и наклонной линиями. На рисунке выше, расстояние между точками А и В (при масштабе карты 1:100 000) равно 5500 метров (4 км + 1400 м + 100 м).

Измерения расстояний на карте

Измерения по карте производятся при помощи циркуля-измерителя. Иглы циркуля прикладываются к конечным точкам отрезков на плане. А потом полученный раствор циркуля откладывается на обычной линейке, где и определяется длина каждого отрезка. Если линии больше линейного масштаба, измерение производится в несколько приемов.

Длинные извилистые линии измеряются специальным приспособлением под названием курвиметр. Он состоит из колесика и стрелки, совмещенной с циферблатом. Колесико движется по конкретной линии на плане, стрелка указывает пройденное расстояние. Цена деления на шкале циферблата равна одному километру или сантиметру. Полученные показания в см умножаются на величину масштаба данного плана.

Перед началом пути стрелка устанавливается на ноль. Если при прокатывании колеса показания прибора уменьшаются, необходимо развернуть курвиметр на 180°.

Если под рукой не окажется линейки с делениями или курвиметра, можно воспользоваться полоской бумаги или миллиметровки.

Способ определения масштаба

Большинство современных карт оснащаются самыми разными параметрами. Все они предназначены для облегчения и удобства работы. Но карта не является вечной и со временем отметка сотрётся или же в экстремальной ситуации случится так, что определить масштаб не получается. Тогда можно воспользоваться некоторыми вспомогательными методами определения:

Номенклатура

Данные номенклатуры могут с лёгкостью помочь в определении масштаба. Но для этого придётся заучить наизусть информацию, чтобы безошибочно определить масштаб. Информации там немного, но она является крайне полезной. К примеру, м-35 говорит о том, что карта выполнена в масштабе 1:1000000.

По дистанции

Следующий способ определения по дистанции. Необходимо замерить расстояние от одного объекта до другого на карте, а также после этого и на местности. Из полученных результатов сделать простые расчёты и получить правильный масштаб, в котором выполнена карта.

По дуге меридиана

Самый сложный способ, рекомендуется использовать если есть навыки и знания в данной сфере.

Как измерить дистанцию по картам, планам или глобусам

Измерение по глобусу производится при помощи градусной сетки. Если использовать план, то там будет отсутствовать градусная сетка, поэтому используют масштаб. Расстояние необходимо замерить при помощи обычной линейки, если маршрут предполагает прямой отрезок.

Для того чтобы определить кривые и извилистые маршруты необходимо дополнительно воспользоваться курвиметром или же циркулем.

Во время измерений требуется внимательно следить за каждым сантиметром и миллиметром, чтобы не допустить слишком большой погрешности. Такие измерения позволят определить не реальную дистанцию до объекта, а его проекцию.

То есть земля имеет искривления и другие мелкие детали, но на картах это не учитывается. Поэтому расстояние будет иметь небольшую погрешность. Глобус позволяет сделать более точные измерения благодаря своей похожей форме с планетой.

Чтобы выполнить измерения на глобусе, достаточно воспользоваться ниткой. Сделать измерение от одного объекта к другому и измерить нитку простой линейкой.

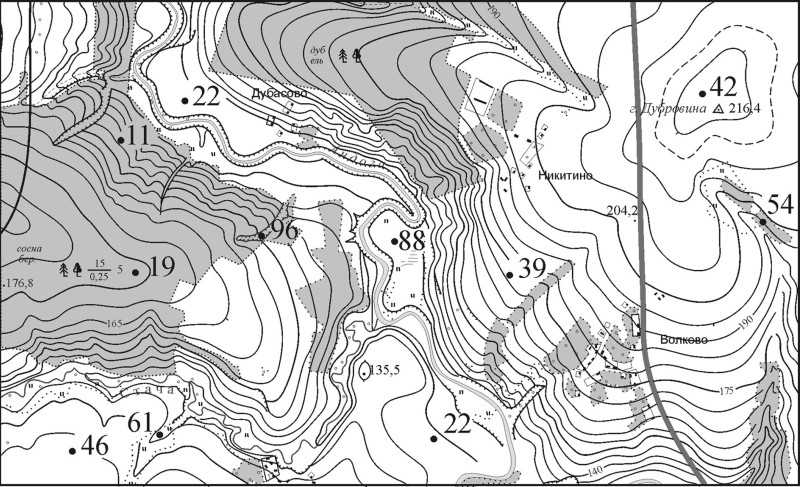

Топографические карты.

Как определить масштаб на заготовленном чертеже

Масштабирование стало более распространённым во время появления чертежей и различных схем. Некоторые объекты могут быть настолько большими, что отобразить их в действительности невозможно.

Поэтому приходится прибегать к рассчитанным уменьшениям.

Все измерения выполняются тем же методом, что и с картами. Чтобы самостоятельно определить масштаб, необходимо воспользоваться специальным инструментом штангенциркулем, который способен определить без погрешностей точный масштаб чертежа.

Вы любили в школе географию?

Очень!Нет…

Как определить масштаб объекта

Для того чтобы определить масштаб объекта необходимо сделать в первую очередь расчёты на местности. Уже исходя из полученных данных можно переходить к объекту на карте. К примеру, если объект имеет длину в реальности 1 метр, то на карте он равняется 1 миллиметру, что говорит о масштабах 1:1000.

Карты местности.

Инструкция для измерений и вычислений

Чтобы до конца разобраться с темой масштаба, определения реального и изображенного расстояния, рассмотрим простой пример.

Для решения задачи возьмите готовый план и выберите здание. Его размеры и расположение должно быть действительным.

Алгоритм работы с планом выглядит следующим образом:

1. Сделайте замеры постройки на плане и запишите результат в блокноте.
2. Следующим шагом необходимо определить размер объекта на местности.
   Для таких целей удобно пользоваться рулеткой или сантиметровой лентой. Если длина поверхности довольно большая, то рекомендуется позвать на помощь второго человека или использовать деревянные колышки. Колышки вбивают в землю таким образом, чтобы точка начала отсчета совпадала с начальной точкой измерений.
3. Полученные данные сравнивают и производят элементарные математические вычисления.
   Если длина одной стороны объекта в реальности составляет 4 метра, а на плане стена постройки имеет длину 2 см, то конвертируем все длины для удобства в сантиметры. В именованном масштабе выражение следующее: в 2 см 400 см. Путем деления получаем 400:2=200, то есть масштаб плана составляет 1:200, значит 1 сантиметр на плане изображает 2 метра на местности.

Зная простые правила работы с картами или планом, как измерять расстояние человек может избежать серьезных и опасных ситуаций. Умение ориентироваться с помощью простых и доступных чертежей помогло в выживании в условиях дикой природы, и несмотря на повсеместное использование цифровой техники и доступность гаджетов с навигацией в мире продолжают выпускаться карты, обновленные с учетом изображений, поучаемых со спутников.

Это дает каждому понять, что бумажная карта или план местности не всегда удобный, но самый надежный и верный спутник в дороге.

Как определить масштаб на уже готовом чертеже

Очень часто людям, работающим в промышленной или строительной отраслях, студентам технических ВУЗов приходится работать с чужими чертежами.

Нужно научиться определять масштаб на чужих чертежах

Предоставим алгоритм, который поможет быстро справляться с данной задачей:

1. Ознакомиться с основной надписью чертежа, там должен быть указан масштаб. Располагается он в нижнем углу изображения справа. Если масштаб обозначен, дальнейшие действия данного алгоритма выполнять не придется, в противном случае придется засучить рукава и определить соотношение размеров самостоятельно. Для самостоятельных расчетов предлагаем инструкцию, отображенную в следующих пунктах.
2. Определить, что именно изображено в графическом документе, узнать реальные размеры объекта.
3. Если деталь имеется под рукой, а габариты ее неизвестны, их нужно измерить самостоятельно. Для этого применяются рулетка, штангенциркуль, линейка и другие инструменты.
4. На чертеже нужно определить, в каком разрезе изображена деталь.
5. На графических изображениях найти тот вид объекта, где прописаны габаритные параметры. На изображении такого вида должна быть размерная линия (она имеет стрелки на концах и указание размеров по середине). К размерной линии нужно приложить рулетку или линейку и определить числовое значение.
6. Сравнить полученные в ходе измерений результаты (результат самостоятельного измерения делим на число, указанное на размерной линии, например самостоятельное измерение дало показатель – «27», на линии написано «3», значит масштаб увеличен в 9 раз).

Этот алгоритм поможет научиться определять масштаб изображений.

Что это?

Масштаб — это важное уточнение, показывающее, во сколько каждая линия, что была нанесена на чертеж, план, меньше или больше настоящих размеров объекта, который она изображает. Такие уточнения представляются на чертежных документах и картах как численно, так и графически. Вам будет интересно:Корпускулярная теория: понятие, автор, основные принципы и расчеты

Вам будет интересно:Корпускулярная теория: понятие, автор, основные принципы и расчеты

Масштабы планов, точность масштабов — понятия, которые можно встретить в самых разнообразных сферах:

• Картография.
• Проектирование.
• Геодезия.
• Фотография.
• Моделизм.
• Программирование.
• Математика.
• Кинотехника.

Некоторые из этих применений, их особенности мы рассмотрим по ходу статьи.

Измерение расстояний на карте шагом циркуля.

Ломаные линии удобно измерять путем последовательного наращивания раствора циркуля прямолинейными отрезками. Измерение расстояний и длин кривых линий производится последовательным отложением шага циркуля. Величина шага циркуля зависит от степени извилистости линии, но, как правило, не должна превышать 1 см. Для исключения систематической ошибки длину шага циркуля, определенную по масштабу или линейке, следует проверять измерением линии километровой сетки длиной 6–8 см.

Длина извилистой линии, измеренной по карте, всегда несколько меньше ее действительной длины, так как измеряются не кривая линия, а хорды отдельных участков этой кривой. Поэтому в результаты измерений покарте приходится вводить поправку – коэффициенты увеличения расстояний.

Виды написания масштаба

В топографии принято указывать масштаб тремя способами.

Численный

Численный масштаб относится к самому распространенному виду, применяемому на топографических картах и различных планах. Пишется он в виде: 1:10000, где в числителе единица, а в знаменателе число, указывающее во сколько раз уменьшили реальный объект для указания его на карте. При масштабе 1: 10000 уменьшение будет в 10 тысяч раз.

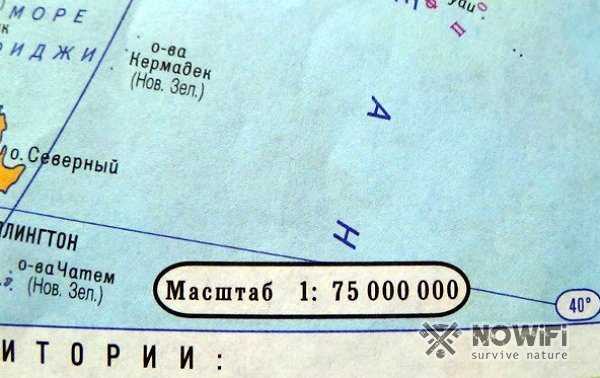

Обозначение масштаба на карте

Стандартные масштабы:

Для карт	1:1000000, 1:500000, 1:300000, 1:200000, 1:100000, 1:50000, 1: 25000, 1:10000
Для планов	1:5000, 1:2000, 1:1000, 1:500

Запомнить нужно, что чем больше цифра после дроби, тем более мелко изображен объект.

Словесный

Словесный масштаб введен для удобства пользователей. Дело в том, что на топографических материалах измерения проводятся в см, но это неудобно людям, которые, говоря о расстояниях, обычно подразумевают метры или километры. Поэтому рядом с числовым может быть написан словесный масштаб. Например, так:

• 1 : 1 000 в 1 см – 10 м,
• 1 : 20 000 в 1 см – 200 м,
• 1 : 5 000 000 в 1 см – 50 км,
• 1 : 75 000 000 в 1 см – 750 км.

Линейный

Дополнительно к числовому, может быть указан линейный масштаб. Он позволяет определить расстояние на карте или наоборот нанести линию на карту без числовых измерений.

Пример линейного масштаба

Линейный масштаб — это линия, которая делится по всей длине на одинаковые отрезки (обычно они равны 2 см). Справа от отметки «0» у каждой части отрезков указывается расстояние (оно вычисляется согласно существующему масштабу). Слева от нуля также отложен отрезок с более мелкими делениями (обычно их 10).

Чтобы узнать расстояние на карте прикладываем к точке А и точке Б циркуль. Затем полученный раствор переносим на линейный масштаб, чтобы определить расстояние в метрах или километрах. Справа от нуля устанавливаем конец циркуля на полное значение отрезка, а вторым концом слева от нуля смотрим полученное значение из мелких делений. Объединив эти два значения, получаем реальное расстояние на местности.

LКарты и компас это азы ориентирования на местности. Как пользоваться компасом, вы узнаете из статьи: Ориентирование по компасу в походе – необходимая азбука для туриста-пешеходника

Легенда топографической карты

Как было написано в начале топографическая карта (собственно, как и любая другая карта) содержит условные знаки.Легенда — это список или таблица условных обозначений на карте с разъяснением их значения. Легенда помещается на свободном пространстве (например, в углах), чтобы не скрывать нужные объекты на карте. В атласах может размещаться на отдельных страницах. Обозначения на легендах карт собраны в группы.

• Площадные. Предназначены для, того, чтобы определять макрообъекты: луга, озера, реки. С помощью площадных знаков картографическое изображение не только определяет расположение объекта, но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.
• Точечные. Это объекты минимальной величины, которые невозможно полностью отобразить на карте из-за масштаба: указатели на дорогах, отдельно стоящие столбы, колодцы, памятники.
• Линейные. Символы, которые обозначают дороги, их протяженность, линии границ промышленных сооружений.

Масштаб в черчении

С данным понятием школьная программа знакомит не только на уроках географии, но и в черчении. Здесь он используется для детального изображения различных предметов. От географического масштаба, чертежный отличается тем, что здесь, наоборот, он применяется для увеличения на рисунке мелких деталей или их частей. К примеру, чтобы показать винтик и т.д.

В данном случае, масштабирование нам помогает детальнее рассмотреть мелкий предмет. Записывается масштаб на чертеже, тоже в перевернутом виде 100:1. Это значит, что  100 метрических единиц предмета, который изображен на данном чертеже, соответствуют  1 единице его размера в действительности.

Как обозначается масштаб

Что называется масштабом. Как рассчитать масштаб. Масштаб имеет различные обозначения. Необходимо в каждом разобраться подробнее, чтобы не осталось вопросов. Обозначения у масштаба могут быть разными. На сегодняшний день он может быть численным, именованным, линейным, масштабом плана.

1

Численный масштаб. Что называют численным масштабом. Считается основным вариантом и пишется на любой карте или схеме. Большинство современных путешественников или туристов всегда ориентируются на данную разновидность. Вычислить можно расстояние от одной до другой точки без погрешности. Для измерений можно воспользоваться линейкой.

2

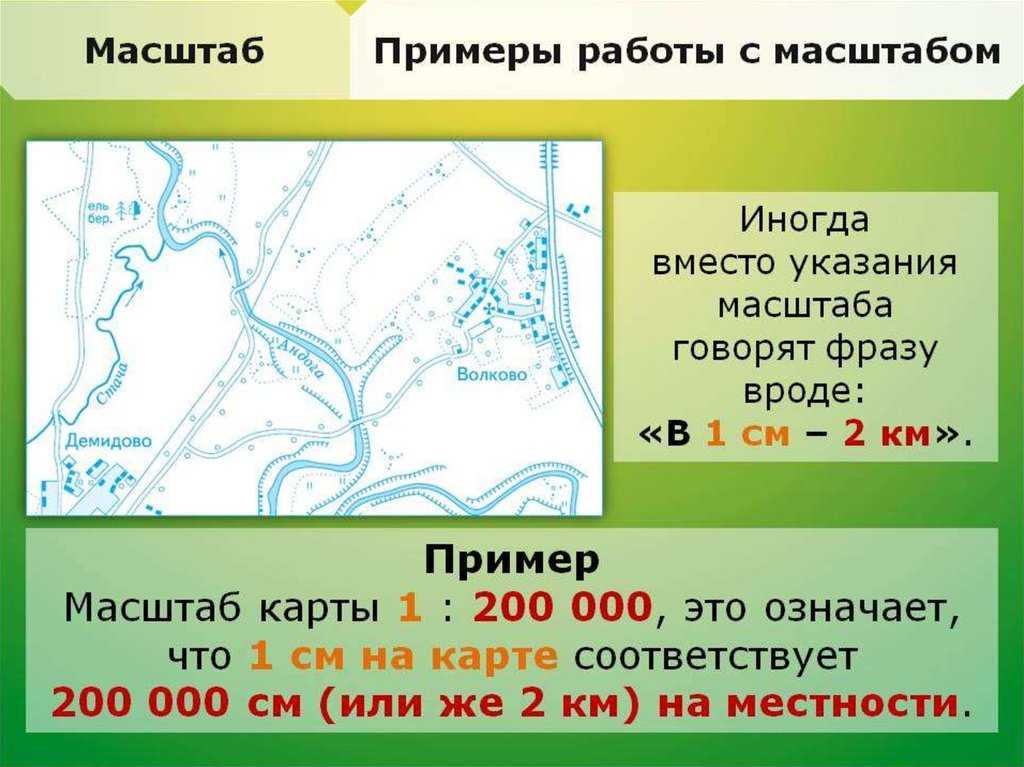

Именованный, словесный масштаб. Чаще всего данная разновидность используется для общения. Когда одна дли отрезка на карте соответственно равна длине отрезка на местности по выбранному масштабу. Стоить также запомнить, что для обозначений в реальной жизни чаще всего и намного удобнее использовать метры, а на картах или чертежах чаще всего применяются для удобства сантиметры.

3

Линейный масштаб. Данная разновидность чаще всего встречается на картах или чертежах в виде мерной линейки. Она предназначена для удобства и точности измерений. Для обычного человека, который не слишком хорошо разбирается, рекомендуется использовать линейный масштаб.

4

Масштаб плана и масштаб карты. План является незаменимой частью путешествия. Если опираться всегда на план, то точность и скорость маршрута значительно возрастает. Величина масштаба плана всегда остаётся на одной планке и никогда не изменяется. Масштаб карты имеет свойство изменяться. Зависит это от различных параметров в том числе от широты и долготы. Но в практически большинстве случаев используется основной масштаб, при этом может допускаться маленькая погрешность.

Измерение длины маршрута

Длину маршрута измеряют по карте обычно курвиметром. Стандартный курвиметр имеет две шкалы для измерения расстояний по карте: с одной стороны метрическую (от 0 до 100 см), с другой стороны дюймовую (от 0 до 39,4 дюйма). Механизм курвиметра состоит из обводного колеса, соединенного системой зубчатых передач со стрелкой. Для измерения длины линии на карте следует предварительно вращением обводного колеса установить стрелку курвиметра на начальное (нулевое) деление шкалы, а затем прокатить обводное колесо строго по измеряемой линии. Полученный отсчет по шкале курвиметра необходимо умножить на величину масштаба карты.

Правильность работы курвиметра проверяют путем измерения известной длины линии, например расстояния между линиями километровой сетки на карте. Погрешность в измерении линии длиной 50 см курвиметром составляет не более 0,25 см.

Протяженность маршрута на карте может быть измерена также циркулем-измерителем.

Измеренная по карте длина маршрута всегда будет несколько короче действительной, так как при составлении карт, особенно мелкомасштабных, дороги спрямляют. В холмистой и горной местности, кроме того, имеется значительная разность между горизонтальным проложением маршрута и его действительной длиной из-за подъемов и спусков. По этим причинам в измеренную по карте длину маршрута необходимо вводить поправку. Поправочные коэффициенты для разных типов местности и масштабов карт неодинаковы, приведены в таблице.

Способ определения масштаба

В начале статьи мы уже описывали, как можно определить масштаб изображения с помощью километровой сетки и линейки. Но есть и другие способы установить степень уменьшения и масштабирование на конкретном плане местности (рисунок 3).

Туристы обычно пользуются такими методами:

1. Номенклатура карты: чтобы воспользоваться данным способом, нужно внимательно рассмотреть реквизиты карты. Фактически, номенклатура – это буквенно-числовое название листа. У каждого масштабного ряда есть свое обозначение. Например, М-35 соответствует масштабу 1:1000000, а М-35-18-А-6-1 – 1:10000. Конечно, для определения данным способом нужно наизусть знать номенклатурные обозначения.
2. Известные расстояния: в данном случае на карте нужно найти изображения километровых столбов, которые обычно устанавливают на шоссе. Прямо на карте нужно измерить расстояние между ними. В данном случае количество сантиметров на карте будет соответствовать одному километру на местности.
3. Дуга меридиана: одна минута по меридиану соответствует 1,85 км, хотя обычно эту цифру округляют до 2 км. На боковой рамке любой карты есть подписи минут и градусов, а для выделения каждой минуты используется шашечка. Если длина одной минуты равна 3,7 см, то масштаб будет составлять 1:5000, то есть одному сантиметру на карте будет соответствовать 0,5 км на местности.

Рисунок 3. Определить степень уменьшения объектов на карте можно путем простых вычислений

На картах с масштабом 1:2000000 обычно указывается расстояние между определенными населенными пунктами в километрах. В данном случае, для определения масштаба нужно измерить расстояние на карте линейкой. Потом расстояние, указанное в километрах, следует разделить на полученное число в сантиметрах. В результате у вас получится число, которое будет соответствовать количеству километров в одном сантиметре.

Слайд 8 Поперечный масштаб – сочетание линейного

и пропорционального масштабов. Подписи на этих

масштабах даются в сантиметрах. Оцифровка поперечного масштаба производится так же, как и линейного – в соответствии с численным масштабом. Измерение расстояний с помощью поперечного масштаба начинают с определения цены его делений применительно к заданному численному масштабу, то есть уясняют, сколько километров или метров содержится в целом основании, а также в его десятой и сотой долях. Поперечный масштаб, основание которого равно 2 см, а остальные деления равны десятым и сотым долям основания, называется нормальным поперечным масштабом. Наименьшее деление поперечного масштаба с основанием 2 см равно 0,02 см. Если основание поперечного масштаба взять 1 см, то наименьшее деление его будет равно 0,01 см.
