9.6. ОТМЫВКА
Наибольшую выразительность изображению придают способы теневой пластики, когда формы рельефа как бы покрываются тенями. Один из таких приемов – теневые штрихи – был рассмотрен выше.Позднее на смену ему пришел более простой способ отмывки, т.е. создание полутонового изображения при заданном освещении местности. Наибольшую выразительность и объемность дают способы светотеневой пластики, которая обеспечивает плавный переход от светлого к темному. Черная (серая) или коричневая акварельная краска наносится на затененные склоны и размывается кистью так, чтобы на крутых склонах тени лежали гуще, а пологие – выглядели светлее. В картографии используются три варианта отмывки: при боковом (косом) (рис. 9.15) освещении; при отвесном освещении; при комбинированном освещении
Рис. 9.15. Отмывка рельефа при северо-западном освещении
Отмывка используется как основной способ изображения рельефа на некоторых мелкомасштабных общегеографических картах, но чаще легкую серую отмывку наносят в дополнение к горизонталям и многоцветной гипсометрической окраске. Этим обеспечиваются максимальная пластичность и высокие эстетические качества изображения.
Рис. 9.16. Отмывка на мелкомасштабной карте
Долгое время пластический эффект отмывки в решающей степени зависел от художественных навыков картографа, выполнение отмывки рассматривалось как искусство. Но оказалось, что этот художественный прием легко поддается автоматизации. Аналитическая (автоматическая) отмывка выполняется на основе подробной цифровой модели рельефа. Этот способ широко используется при компьютерном картографировании, он обладает высокими художественными качествами и точностью. При автоматизированном изготовлении оригиналов «отмывки» их можно готовить для многоцветного воспроизведения, например в разных цветах для освещенных или затененных склонов или для склонов разной крутизны.
Рис. 9.17. Результат комбинирования цветового рельефа и теневой отмывки при компьютерном картографировании
В последние годы аналитическую отмывку иногда получают на основе космических радиолокационных съемок бокового обзора. Радиолокация наклонным лучом прекрасно подчеркивает тенями все неровности местности, особенно при сильнопересеченном рельефе. Космические снимки с тенями используют для создания фотокарт.
Рис. 9.18. Космический снимок Google
Основные определения сечения рельефа
Сечение рельефа – это графическое представление вертикального разреза ландшафта или его части. С помощью сечения рельефа можно визуализировать изменение высоты земной поверхности вдоль выбранного профиля.
Высотная отметка — это численный показатель высоты точки на земной поверхности относительно определенного уровня. Высотные отметки помогают определить изменение высоты рельефа при построении сечений.
Крутизна — это угловая величина, характеризующая изменение высоты рельефа на определенном участке. Крутизна может быть выражена в градусах или процентах и позволяет оценить степень склона в каждой точке сечения рельефа.
Картина сечения представляет собой графическое изображение сечения рельефа, которое позволяет наглядно представить значения высотных отметок и крутизны на выбранном профиле.
Профиль рельефа – это линия, по которой проводится сечение рельефа. Профиль может быть выбран вдоль трассы дороги, реки, линии трубопровода или любого другого объекта.
Масштаб сечения рельефа определяет отношение между длиной сечения на плане и фактической длиной на местности. Масштаб позволяет увеличивать или уменьшать масштаб карты сечения рельефа в зависимости от необходимости.
9.5. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ РЕЛЬЕФА
Для показа элементов и форм рельефа, не выражающихся горизонталями, применяют условные знаки. Обычно это связано с нарушением плавности поверхности. Таковы обрывы, скалистые гребни, глубокие ущелья, обрывистые стенки оврагов, узкие промоины и другие формы естественного рельефа (рис. 9.12, 9.13). В этих случаях используют стандартные знаки коричневого цвета, которые хорошо сочетаются с горизонталями. Если же необходимо изобразить искусственные формы рельефа, возникшие в результате техногенных воздействий, например уступы карьеров, канавы, насыпи, терриконы и т.п., то применяют значки черного цвета.
Рис. 9.12. Условные обозначения рельефа
На геоморфологических картах для изображения форм рельефа применяют знаки ареалов (рис. 9.13). Так показывают распространение карстовых пещер, соляных куполов и бугров пучения, полигонального рельефа, барханов и грядовых песков и других подобных форм.
Рис. 9.13. Геоморфологическая карта
А на орографических картах, главное содержание которых составляют структурные элементы рельефа суши и дна океанов, широко используют линейные знаки для показа хребтов, уступов, впадин, котловин, подводных желобов, каньонов и др.
Рис. 9.14. Орографическая карта
Уровни рельефа
Рельеф можно классифицировать следующим образом:
Рельеф первого уровня
Вся литосфера, состоящая из континентальной и океанической коры, находится под рельефом первого уровня.
Континентальная кора имеет меньшую плотность, чем океаническая, и состоит преимущественно из гранитной породы, которая включает кремнезем и алюминий. В то время как океаническая кора состоит из базальтовых пород, кремнезема и магния.
Рельеф первого уровня в основном отражает первоначальное охлаждение и затвердевание земной коры в момент ее образования.
Рельеф второго уровня
Этот тип рельефа в основном состоит из всех эндогенных сил, которые происходят внутри земной коры, в ее недрах. Эндогенные силы ответственны за развитие вариаций поверхности земли.
Эндогенные процессы классифицируются следующим образом:
- Диастрофизм — деформация земной коры под действием внутренней энергии нашей планеты;
- Вулканизм/Землетрясения.
Горы — лучший пример продукта эндогенных процессов на континентальной коре, а в океанической коре — подводные хребты и траншеи.
Рельеф третьего уровня
Этот тип рельефа в основном состоит из экзогенных сил. Экзогенные силы — это те силы, которые возникают на поверхности Земли.
Все экзогенные силы ответственны за выравнивание поверхности планеты. Процесс выравнивания включает эрозию, транспортировку и осаждение, в результате чего образуются долины (из-за эрозии) и дельты (вследствие осаждения). Ниже приводятся природные явления, которые выполняют весь процесс выравнивания:
- Проточная вода (реки);
- Ветер;
- Подземные воды;
- Ледники;
- Морские волны.
Однако континентальная окраина (область океанского дна, расположенная между глубоководной областью и линией побережья) может иметь признаки рельефа третьего уровня из-за изменений среднего уровня моря, климатических условий или специфических для региона процессов.
Выбор масштаба и проекции географической карты
При выборе масштаба необходимо учитывать цель карты и доступные средства для ее представления. Если на карте нужно отобразить большую площадь, то выбирают меньший масштаб, например 1:100 000. Этот масштаб подходит для общих географических карт или путеводителей. Если же нужно более детально изучить небольшую территорию, то выбирают больший масштаб, например 1:25 000. Такой масштаб подходит для топографических карт или планов городов.
Проекция географической карты определяет способ отображения поверхности Земли на плоскости. Существует множество проекций, каждая из которых имеет свои особенности.
Самая распространенная проекция — это меркаторская проекция, которая используется для навигационных карт. Она сохраняет формы и направления, но искажает площади. Проекция Робинсона более компромиссная и позволяет более равномерное отображение всей поверхности Земли, но при этом некоторые формы и размеры могут быть немного искажены.
Выбор проекции зависит от того, какую информацию нужно отобразить на карте и какие предпочтения имеются по отношению к искажениям
Важно учитывать, что искажения в проекции неизбежны и выбор проекции должен быть обоснован исходя из целей и задач карты
7.5 Крутизна ската линии
__________Крутизна ската линии местности характеризуется ее уклоном (u).
__________Уклоном называется тангенс угла наклона.
__________Уклон вычисляется по формуле:
Инструкция по прохождению теста
- Выберите один из вариантов в каждом из 10 вопросов;
- Нажмите на кнопку «Показать результат»;
- Скрипт не покажет результат, пока Вы не ответите на все вопросы;
- Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
- За каждый правильный ответ начисляется 1 балл;
- Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
- Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;
Высота местности над уровнем моря
Высота местности над уровнем моря показывает на каком расстоянии относительно среднего уровня моря (принятого за ноль) находится измеряемая территория (если это равнинная местность) или определенный объект.
Средний уровень моря используется в качестве базового уровня для измерения глубины и высоты на Земле. Температура, гравитация, ветер, течения, климат и другие факторы влияют на уровень моря и изменяют его с течением времени. По этой и другим причинам регистрируемые измерения высоты над уровнем моря могут отличаться от фактической высоты данного местоположения над уровнем моря в данный момент.
На территории стран СНГ используется Балтийская система высот. Прибор для измерения высоты Балтийского моря называется кронштадтский футшток и находится в устое Синего моста, в Кронштадтском районе Санкт-Петербурга.
Элементы рельефа, переданные через условные знаки
Для нанесения на карту конкретных деталей рельефа используются условные обозначения специального вида. В этом плане стоит упомянуть осыпи, обрывы, скалы, промоины, овраги, валы, выемки, курганы, ямы, воронки карстового типа и т.д. Притом, знаки таких образований дополняются подписями по поводу высоты или глубины
Что ещё важно: предметы естественного происхождения изображаются коричневой краской, а искусственного – чёрным цветом. Ко второму варианту стоит отнести: образования из камней, гроты, тоннели, скалы-останцы и т.д.
Кроме того, на картах горных районов отображаются перевалы, дополненные показателями высоты и указанием времени на месте
Для нанесения фирновых полей, ледников и дополнительных знаков, используется синяя краска.
Метод картографирования
В
настоящее время топографические карты
и планы масштабов 1:500- 1:25000 создаются
преимущественно на основе использования
аэрофототопографической съемки, а в
отдельных случаях – наземной
фототеодолитной съемкой. Топографические
карты более мелких масштабов получают
путем камерального составления по
имеющимся картам более крупного масштаба.
Аэрофототопографическая
съемка
— вид топографической съемки, которая
выполняется по аэрофотоснимкам и другим
материалам аэрофотосъемки при помощи
фотограмметрических приборов. Он
производится комбинированием и
стереотопографическими методами.
Комбинированный
метод
используется при картографировании
главным образом заселенных равнинных
районов и также всхолмленной местности.
На основе точек полевой плановой привязки
аэрофотоснимков и планового сгущения
опорной сети способами фототриангуляции
изготавливают мозаичные фотопланы из
предварительно трансформированных
аэрофотоснимков. С мозаичных фотопланов
изготавливают светокопии (репродукции),
фотоизображение которых дешифрируют
в полевых условиях для получения
изображения контуров. На этих же
репродукциях производят рисовку рельефа
методом наземной топографической
съемки. В результате получают полевой
составительский оригинал топографической
карты.
Стереотопографический
метод
отличается большой дифференциальностью.
Основными
процессами которого являются:
Маркировка топознаков и создание
планово-высотного обоснования съемки;
Производство
аэрофотосъемочных работ;
Полевое
и камеральное дешифрирование
аэрофотоснимков;
Рисовка
рельефа на стереообрабатывающих
приборах;
Увязка
результатов дешифрирования и рисовки
рельефа на фотопланах, графических
планах или других основах составительского
оригинала. Этот метод создания
топографических карт отличается от
комбинированного сведением к минимуму
полевых работ, поэтому он является самым
рентабельным.
Фототеодолитная
съемка
– метод создания топографических планов
и карт, основанный на использовании
фотоснимков, полученных фотографированием
с точек земной поверхности. Фотографирование
производится фототеодолитом. Составление
оригиналов топографических карт и
планов при этом методе съемки осуществляется
по фотоснимкам с использованием
фотограмметрических приборов. Комплекс
работ слагается из следующих основных
процессов:
Выбор базисов и контрольных точек на
местности;
Выполнение полевых и камеральных работ
по определению координат станций,
контрольных точек и длин базисов;
Фотографирование фототеодолитом
местности с выбранных станций и выполнение
фотолабораторных работ;
Фотограмметрическая обработка
стереоскопических пар наземных снимков
на стереокомпараторах или стереоавтографах
для получения топографической карты
соответствующего масштаба.
Фототеодолитная
съемка используется главным образом
для создания крупномасштабных
топографических планов при выполнении
различных инженерных изысканий на
небольших участках территории. Эта
съемка выполняется редко, как правило,
в горных и высокогорных районах.
Основными
методами создания топографических
планов в настоящее время являются
стереотопографический и комбинированный.
Методы мензульной, тахеометрической
или теодолитной съемки применяются
лишь в отдельных случаях при создании
планов небольших участков территории,
при отсутствии материалов фотосъемок
и т. п.
Таким
образом, проанализировав возможные
методы съёмки, для Тверской области
целесообразно выбрать стереотопографический
метод аэрофототопографической съёмки.
Так
как этот способ наилучшим образом
подходит для масштаба создаваемой карты
1:25 000 000, для заселённого картографируемого
района с равнинной, местами с всхолмлённой
местностью. К тому же данный метод
является менее затратным и трудоёмким,
и по сравнению с комбинированным методом
полевые работы сводятся к минимуму.
9.1. ОБЩИЕ ТРЕБОВАНИЯ
Из всех элементов местности рельеф играет самую важную роль, потому что он влияет на состояние и положение всех остальных элементов: гидрографию, распределение населенных пунктов, дорог, растительности и т. д. Между всеми этими элементами существует определенная взаимосвязь, на которую оказывает влияние рельеф. Отсюда становится понятным стремление не только выявление на карте форм рельефа и различных его особенностей, но и получение количественных его характеристик (абсолютных и относительных высот, степени расчленения, крутизны склонов и др.). Следовательно, изображение рельефа на карте должно быть наглядным, измеримым, желательно пластичным. Отобразить рельеф земной поверхности на географических картах задача не простая, поскольку надо передать на плоскости объемные формы в двух измерениях, которые на местности имеют три измерения – длину, ширину и высоту.К изображению рельефа на гипсометрических картах предъявляются определенные требования: метричностъ (измеримость) изображения, обеспечивающая возможность получения по карте абсолютных высот и превышений, характеристик углов наклона, расчленения и др.; пластичность изображения, т.е. наглядная передача неровностей рельефа, формирующая у читателя зрительный образ местности; морфологическое соответствие изображения, что проявляется в стремлении подчеркнуть типологические особенности форм рельефа, его структурность.Стремление по возможности учесть эти достаточно противоречивые требования проходит через всю историю развития способов картографирования рельефа. На разных этапах на первый план выходили задачи создания пластического объемного или метрически точного изображения, либо подчеркивания морфоструктуры рельефа, либо совмещения этих требований на одной карте.Для отображения рельефа на географических картах применяют различные способы изображения, однако каждый из них порознь не в состоянии удовлетворить всем требованиям, предъявляемых к изображению рельефа. В картографии известны следующие способы изображения рельефа: перспективный, горизонталей, высотных отметок, точечный, гипсометрический, пластический (штрихов крутизны, теневых штрихов и отмывки), стереоскопические способы (стереопары, анаглифический способ), рельефные макеты, рельефные карты, блок-диаграммы рельефа, цифровые модели рельефа. Применение того или иного способа изображения рельефа зависит главным образом от типа карты, назначения и масштаба.
§13. Изображение рельефа на топографических планах и картах
Вопросы перед параграфом
■ 1. Как называются неровности земной поверхности?
Ответ:
■ 2. Чему равна относительная высота холма?
Ответ:
■ 3. Как ее определить?
Ответ:
■ 4. Могут ли быть различными значения относительных высот одного холма?
Ответ:
Вопросы и задания
1. Неровности земной поверхности в географии называют _ местности.
Ответ:
2. Перечислите, какие способы показа неровностей земной поверхности на плане и карте вам известны. Какой из них самый распространённый?
Ответ:
3. Как вы думаете, какой способ изображения рельефа на карте позволяет получить наиболее полную информацию о нём? А какой способ наиболее наглядный?
Ответ:
4. Относительно какого уровня определяют абсолютные высоты? Определите по физической карте абсолютные высоты отдельных форм рельефа вашей местности.
Ответ:
5. Объясните, почему систему отсчёта абсолютных высот в России называют Балтийской.
Ответ:
6. Объясните, как по надписям горизонталей и бергштрихам можно определить, в каком направлении понижается рельеф местности.
Ответ:
7. Определите масштаб карты Соловецких островов (см. рис. 62).Рис.62. Фрагмент географической карты Соловецких островов
Ответ:
8. По плану острова Ушакова (см. рис. 60) определите абсолютную высоту береговой линии. Через сколько метров проведены горизонтали? Какие склоны (по сторонам горизонта) наиболее крутые, а какие более пологие?
Ответ:
Изучайте рельеф местности с помощью макетов
1. Сделав макеты холмов, мы сможем наглядно изучить, как показывают на картах абсолютные высоты способом горизонталей.ПЛАН РАБОТЫ1. На листе плотной бумаги нарисуем круг (используйте циркуль или трафарет) (см. рис. на с. 70).2. Разрежем круг на две неравные части по двум радиусам, как показано на чертеже.3. Каждую часть свернём в конус и склеим.4. Поставим макеты рядом друг с другом. Сравним полученные конусы по высоте их вершин и крутизне скатов.5. Посмотрев на макеты сверху, нарисуем их вид сверху
Обратите внимание на размеры фигур, обозначающих «подножия» конусовидных «холмов».Нарисуйте вид сверху макетов с горизонталями. Считая, что основания макетов холмов расположены на уровне моря, подпишите на рисунках высотные отметки горизонталей.6
Нанесём на макеты холмов сверху нетолстый слой пластилина. Поместим макеты на дно неглубокого аквариума и закрепим их с помощью пластилина.7. Нальём в аквариум воду так, чтобы уровень воды поднялся на 1 см от дна. Стекой отметим положение линий уровня воды на обеих боковых поверхностях макетов.8. Продолжим наливать воду в аквариум. Каждый раз, когда уровень воды поднимется на высоту 2, 3, 4, 5 см, будем отмечать стекой линии на боковых поверхностях макетов.9. Вынем из аквариума макеты и посмотрим на них сверху. Обратим внимание на густоту горизонталей на обоих макетах. Можно ли утверждать, что густота горизонталей зависит от крутизны скатов холмов?Задание1. Нарисуйте вид сверху макетов с горизонталями. Считая, что основания макетов холмов расположены на уровне моря, подпишите на рисунках высотные отметки горизонталей.
Ответ:
-
Назад
-
Вперед

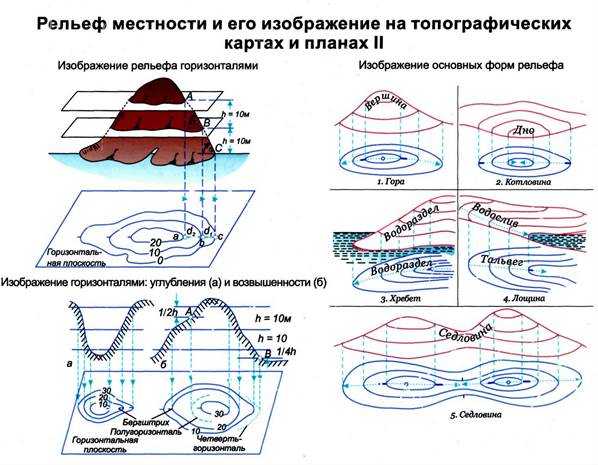

Типы и формы рельефа местности
Рельеф — совокупность неровностей суши, дна океанов и морей, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. Слагается из положительных (выпуклых) и отрицательных (вогнутых) форм. Основными формамирельефа являются: гора, котловина, хребет, лощина и седловина.
Кроме перечисленных форм рельеф имеет детали. К деталям рельефа относятся: овраги, промоины, курганы, насыпи, выемки, уступы, каменоломни и т. д. Все разновидности форм и деталей рельефа состоят из элементов. Основными элементами рельефа являются: основание (подошва), склон (скат), вершина (дно), высота (глубина), крутизна и направление ската, линии водораздела и водосбора (тальвег).
В военном деле под местностью понимают участок земной поверхности, на котором предстоит вести боевые действия. Неровности земной поверхности называются рельефом местности, а все расположенные на ней объекты, созданные природой или трудом человека (реки, населенные пункты, дороги и т. п.) — местными предметами.
Рельеф и местные предметы являются основными топографическими элементами местности, влияющими на организацию и ведение боя, применение боевой техники в бою, условия наблюдения, ведения огня, ориентирования, маскировки и проходимость, т. е. определяющими ее тактические свойства.
Топографическая карта является точным отображением всех наиболее важных в тактическом отношении элементов местности, нанесенных во взаимно точном расположении относительно друг друга. Она дает возможность изучить любую территорию в относительно короткий срок. Предварительное изучение местности и принятие решения для выполнения подразделением (частью, соединением) той или иной боевой задачи обычно производят по карте, а затем уже уточняют на местности.
Местность, оказывая влияние на боевые действия, в одном случае может способствовать успеху войск, а в другом оказывать отрицательное воздействие. Боевая практика убедительно показывает, что одна и та же местность может больше преимуществ дать тому, кто лучше ее изучит и более умело использует.
По характеру рельефа местность делится на равнинную, холмистую и горную.
Равнинная местность характеризуется небольшими (до 25 м) относительными превышениями и сравнительно малой (до 2°) крутизной скатов. Абсолютные высоты обычно небольшие (до 300 м).
Тактические свойства равнинной местности зависят главным образом от почвенно-растительного покрова и от степени пересеченности. Глинистые, суглинистые, супесчаные, торфяные грунты ее допускают беспрепятственное движение боевой техники в сухую погоду и значительно затрудняют движение в период дождей, весенней и осенней распутицы. Она может быть изрезана руслами рек, оврагами и балками, иметь много озер и болот, значительно ограничивающих возможности маневра войск и снижающих темпы наступления.
Холмистая местность характеризуется волнистым характером земной поверхности, образующей неровности (холмы) с абсолютными высотами до 500 м, относительными превышениями 25 — 200 м и преобладающей крутизной 2-3° (рис. 3, 4). Холмы обычно сложены твердыми породами, вершины и склоны их покрыты толстым слоем рыхлых пород. Понижения между холмами представляют собой широкие, ровные или замкнутые котловины.
Холмистая местность обеспечивает скрытое от наземного наблюдения противника передвижение и развертывание войск, облегчает выбор мест для огневых позиций ракетных войск и артиллерии, обеспечивает хорошие условия для сосредоточения войск и боевой техники. В целом она благоприятна как для наступления, так и для обороны.
Горная местность представляет собой участки земной поверхности, значительно приподнятые над окружающей местностью (имеющей абсолютные высоты 500 м и более). Она отличатся сложным и разнообразным рельефом, специфическими природными условиями. Основные формы рельефа — горы и горные хребты с крутыми скатами, часто переходящими в скалы и скалистые обрывы, а также лощины и ущелья, расположенные между горными хребтами. Горная местность характеризуется резкой пересеченностью рельефа, наличием труднодоступных участков, редкой сетью дорог, ограниченным количеством населенных пунктов, бурным течением рек с резкими колебаниями уровня воды, разнообразием климатических условий, преобладанием каменистых грунтов.
Боевые действия в горной местности рассматриваются, как действия в особых условиях. Войскам часто приходится использовать горные проходы, затрудняется наблюдение и ведение огня, ориентирование и целеуказание, в то же время она способствует скрытности расположения и передвижения войск, облегчает устройство засад и инженерных заграждений, организацию маскировки.
Основные формы рельефа земной коры
Горы, холмы, плато и равнины являются четырьмя основными типами рельефа. Незначительные формы рельефа включают в себя останцы, каньоны, долины, бассейны, котловины, хребты, седловины, лощины и др.
Горы
Гора представляет собой крупный рельеф, который простирается над окружающей землей в ограниченной области, обычно в виде пика или горной системы. Гора обычно круче и выше холма. Горы формируются посредством тектонических сил или вулканизма. Эти силы могут локально поднимать поверхность Земли. Горы медленно разрушаются благодаря действию рек, погодных условий и ледников. Несколько гор являются отдельными вершинами, но большинство из них встречается на огромных горных хребтах.
На вершинах высоких гор более холодный климат, чем на уровне моря. Погодные условия сильно влияют на : для разных высот присуще различие флоры и фауны. Из-за менее благоприятного ландшафта и климата, горы, как правило, используются меньше для сельского хозяйства и больше для и отдыха, такого как альпинизм.
Холмы
Холмы — это форма рельефа, которая выступает над окружающей местностью. Их отличительной особенностью, как правило, является округлая или овальная вершина.
Нет четко принятого во всем мире различия между холмом и горой и в значительной степени оно субъективное, однако холм повсеместно считается менее высоким и менее крутым, чем гора. Большая советская энциклопедия определяет холм как возвышенность с относительной высотой вершины до 200 м.
Плато
Плато представляет собой плоский, приподнятый рельеф, который резко поднимается над окружающей местностью, по меньшей мере с одной стороны. Плато расположены на каждом континенте и занимают треть суши нашей планеты и являются одной из основных форм рельефа Земли.
Есть два вида плато: расчлененное и вулканическое.
Расчлененное плато образуется в результате восходящего движения в земной коре. Возвышение вызвано медленным столкновением тектонических плит.
Долина образуется, когда речная вода прорезает плато. Колумбийское плато, расположенное между Каскадными и Скалистыми горами на северо-западе Соединенных Штатов, прорезано рекой Колумбия.
Эрозия также формирует плато. Иногда оно настолько размывается, что разбивается на более мелкие приподнятые участки.
Равнины
В географии равнина представляет собой ровную, широкую поверхность Земли, которая обычно не сильно изменяется по высоте (колебание в высоте не более 200 метров, а уклон менее 5°). Равнины встречаются как низменности вдоль горных долин, прибрежные равнины или небольшие возвышенности.
Равнина — одна из основных форм рельефа на нашей планете. Они присутствуют на всех континентах и охватывают более одной трети суши мира. Равнины обычно бывают лугопастбищными (умеренными или субтропическими), степными (полузасушливыми), саванными (тропическими) или тундровыми (полярными) биомами. В некоторых случаях пустыни и тропические леса также могут быть равнинами.
Однако не все равнины являются лугами. Некоторые из них такие, как мексиканская равнина Табаско, покрыты лесами. Лесные равнины имеют разные типы деревьев, кустарников и другой растительности.
Также могут быть отнесены к равнинам. Часть Сахары, великой пустыни в Северной Африке, имеет равнинный рельеф.
В Арктике, где земля замерзает, равнины называются . Несмотря на холод, здесь выживают многие животные и растения, включая кустарники и мох.
Инженерно-геологические исследования
Целью инженерно-геологических исследований является получение информации о геологической структуре территории, нахождении грунтов и пород различных категорий прочности, определение их физико-механических свойств, изучения геологических процессов, происходящих на данной территории.
Используемые методы инженерно-геологических исследований могут включать следующие этапы:
- Предварительное изучение существующей литературы и официальной документации;
- Геологическая разведка территории с использованием различных методов наблюдения и исследования;
- Бурение скважин для отбора проб грунтов и пород;
- Исследование проб на лабораторном оборудовании для определения их физико-механических свойств;
- Определение грунтового водного режима;
- Анализ полученных данных и подготовка отчета о результатах проведенных исследований.
Инженерно-геологические исследования позволяют оценить стабильность грунта, возможность возникновения опасных геологических процессов, таких как обрушение, оползень или проседание грунтов. Полученные данные позволяют инженерам и архитекторам определить, какие меры безопасности и усиления необходимо принять при строительстве объекта.
Виды горизонталей
Горизонталь — замкнутая кривая линия на карте, которой соответствует на местности контур, все точки которого расположены на одной и той же высоте над уровнем моря.
Различают следующие горизонтали:
- основные (сплошные) — соответствующие высоте сечение рельефа;
- утолщенные — каждая пятая основная горизонталь; выделяется для удобства чтения рельефа;
- дополнительные горизонтали (полугоризонтали) — проводятся прерывистой линией при высоте сечения рельефа, равной половине основной;
- вспомогательные — изображаются короткими прерывистыми тонкими линиями, на произвольной высоте.
Расстояние между двумя смежными основными горизонталями по высоте называют высотой сечения рельефа. Высоту сечения рельефа подписывают на каждом листе карты под ее масштабом. Например: «Сплошные горизонтали проведены через 10 метров».
Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятой кратной высоте сечения, вычерчиваются утолщенно и на ней ставится цифра, указывающая высоту над уровнем моря.
Для того чтобы при чтении карты можно было быстро определить характер неровностей поверхности на картах, применяются специальные указатели направления скатов — бергштрихи — в виде коротких черточек, расставленных на горизонталях (перпендикулярно им) по направлению покатостей. Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин седловин или на дне котловин.
Дополнительные горизонтали (полугоризонтали) применяются для отображения характерных форм и деталей рельефа (перегибов склонов, вершин, седловин и т. п.), если они не выражаются основными горизонталями. Кроме того, применяют для изображения равнинных участков, когда заложения между основными горизонталями очень велики (более 3 — 4 см на карте).
Вспомогательные горизонтали применяют для изображения отдельных деталей рельефа (блюдец в степных районах, западин, отдельных бугров на плоскоравнинной местности), которые не передаются основными или дополнительными горизонталями.
Изображение горизонталями типовых форм рельефа
Рельеф на топографических картах изображается кривыми замкнутыми линиями, соединяющими точки местности, имеющие одинаковую высоту над уровенной поверхностью, принятой за начало отсчета высот. Такие линии называются горизонталями. Изображение рельефа горизонталями дополняется подписями абсолютных высот, характерных точек местности, некоторых горизонталей, а также числовых характеристик деталей рельефа — высоты, глубины или ширины.
Сечение рельефа и безопасность
Влияние сечения рельефа на безопасность
Сечение рельефа напрямую влияет на безопасность движения транспортных средств и пешеходов. Неправильно выбранное сечение рельефа может привести к опасным ситуациям на дороге, таким как неудобные повороты, неустойчивость транспортного средства при прохождении подъемов и спусков, снижение видимости и другие проблемы.
Подъемы и спуски:
Слишком крутые подъемы и спуски могут создавать опасности для транспортных средств, особенно для грузовых автомобилей. Они требуют большего усилия двигателя и могут приводить к ухудшению управляемости автомобиля. Кроме того, на крутых спусках может возникать опасность потери тормозной эффективности
Поэтому при проектировании дорог важно учесть эти факторы и создать оптимальные показатели сечения рельефа
Видимость:
Правильное сечение рельефа также способствует обеспечению соблюдения видимости на дороге. При наличии крутых поворотов или осевых смещений на участках с недостаточным обзором возможно возникновение аварийных ситуаций из-за ограниченной видимости. В таких случаях рекомендуется использовать осторожные предупреждающие знаки, чтобы предупредить водителей о возможности ограниченной видимости.
Таким образом, правильное сечение рельефа играет важную роль в обеспечении безопасности дорожного движения. При проектировании дорог необходимо учитывать различные факторы, такие как подъемы и спуски, видимость и другие, чтобы обеспечить комфортное и безопасное передвижение транспорта и пешеходов.
