Ориентирование на местности — это определение своего местоположения относительно сторон горизонта и выделяющихся местных предметов (ориентиров) и точное выдерживание указанного или выбранного направления движения.
В боевой обстановке ориентирование на местности включает также определение своего местоположения относительно своих войск и войск противника.
Умение быстро и точно ориентироваться на местности способствует успешному выполнению боевых задач на незнакомой местности, в лесу и в условиях ограниченной видимости.
Ориентироваться на местности можно с помощью топографической карты и без нее. При ориентировании на местности без карты необходимо определить стороны горизонта.
Определение сторон горизонта
В зависимости от характера местности, времени суток и видимости стороны горизонта определяются по компасу, по положению Солнца, по Солнцу и часам, по Полярной звезде, по признакам местных предметов и другими способами.
Для определения сторон горизонта по компасу (рис. 98), принцип действия которого основан на свойстве намагниченной стрелки располагаться вдоль магнитного меридиана север — юг, необходимо вначале совместить мушку с нулевым делением лимба. Затем необходимо ориентировать компас. Для этого надо установить компас в горизонтальное положение и растормозить стрелку.
Поворачивая компас, добиться, чтобы северный конец магнитной стрелки оказался против нулевого деления лимба. В ориентированном положении компаса направление стрелки на нулевое деление лимба будет направлением на север. После этого визированием через прорезь и мушку замечают местный предмет (ориентир), который затем используется для указания на север.
Зная направление на север, легко определить другие стороны горизонта.
Для определения сторон горизонта по положению Солнца достаточно знать, что в Северном полушарии оно находится примерно: в 7.00 (летом — в 8.00) — на востоке, в 13.00 (14.00) — на юге, в 19.00 (20.00) — на западе*.
* ()
При определении сторон горизонта по Солнцу и часам (рис. 99) необходимо установить часы в горизонтальное положение, чтобы часовая стрелка была направлена на Солнце.
Затем, удерживая часы в этом положении, мысленно разделить угол между часовой стрелкой и цифрой 1 (2) пополам. Полученная прямая укажет приближенно направление на юг.
До полудня надо делить пополам дугу (угол) на циферблате, которую часовая стрелка должна пройти до 13 (14) часов, а после полудня — дугу, которую она прошла после 13 (14) часов.
Затем отрезок прямой между двумя крайними звездами «ковша» (α и β) мысленно продолжить в сторону расширенной его части и отложить пять раз (рис. 100).
Полученная точка укажет положение Полярной звезды, которая входит в созвездие Малой Медведицы и всегда находится в направлении на север.

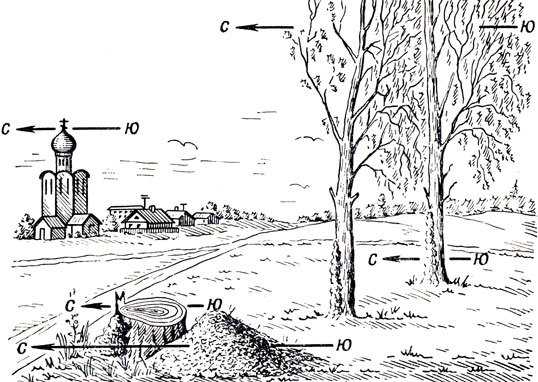

Определение сторон горизонта по признакам местных предметов основано на положении местных предметов по отношению к Солнцу.
Так, деревья, большие камни и скалы с северной стороны обрастают мхом, муравейники в лесу почти всегда находятся с южной стороны деревьев, северная сторона муравейника круче южной; ягоды и фрукты раньше приобретают окраску зрелости с южной стороны.
На склонах, обращенных к югу, весной снег тает быстрее, чем на склонах, обращенных к северу; на северных скатах оврагов и глубоких лощин, наоборот, снег тает быстрее, чем на южных.
Алтари православных церквей и протестантских кирх обращены всегда на восток, колокольни — на запад. Перекладины крестов на куполах расположены по направлению север — юг, приподнятый конец перекладины крестов имеет направление на север (рис. 101).
Доклад о своем местонахождении
При докладе о своем местонахождении (точке стояния) относительно местных предметов (ориентиров) после определения стороны горизонта необходимо назвать местный предмет, непосредственно у которого находится докладывающий, и расстояния до местных предметов (ориентиров), указывающих направления сторон горизонта. Например: «Нахожусь на северной опушке леса: севернее 600 м — заводская труба, западнее 200 м — хутор, южнее 300 м — река, восточнее 500 м — дорога».
Вопросы
1. Дайте определение ориентирования на местности.
2. Какими способами можно определить стороны горизонта?
3. Определите стороны горизонта различными способами и запишите в тетради доклад о своем местонахождении.
Ориентирование карты по компасу.
Применяется преимущественно на местности, затруднительной для ориентирования (в лесу, в пустыне, в тундре), а также при плохой видимости. В этих условиях компасом определяют направление на север, а затем карту поворачивают (направляют) верхней стороной рамки в сторону севера так, чтобы вертикальная линия координатной сетки карты совпадала с продольной осью магнитной стрелки компаса.
Карту по компасу можно ориентировать более точно с учетом склонения магнитной стрелки. Для этого нужно дополнительно повернуть ее так, чтобы северный конец магнитной стрелки отклонился от штриха 0 градусов шкалы компаса на величину поправки направления, указанную в левом нижнем углу данного листа карты. Следует помнить, что компасом нельзя пользоваться вблизи железных предметов, боевой техники и линий электропередачи, так как они вызывают отклонение магнитной стрелки.
Значение ориентирования на местности в современном мире
Ориентирование на местности является важным навыком в современном мире, особенно в условиях глобализации и быстрого развития технологий. Все чаще люди полагаются на GPS-навигацию и интернет-карты, но умение ориентироваться на местности остается неотъемлемой частью нашей жизни.
Навык ориентирования на местности полезен во многих ситуациях. Во-первых, он помогает в повседневной жизни. Например, зная как добраться до нужного магазина или офиса без использования навигации, можно сэкономить время и избежать зависимости от технических устройств.
Во-вторых, ориентирование на местности имеет практическую ценность при походах, путешествиях или других активностях на природе. Без владения навыками ориентирования, легко заблудиться или попасть в трудную ситуацию. Знание направлений, использование карт и компаса способствуют безопасности и успешному завершению путешествия.
Кроме того, ориентирование на местности имеет важное значение в профессиональной сфере. Например, геодезисты, геологи, спасатели или военные должны в совершенстве владеть навыками ориентирования, чтобы выполнять свои задачи эффективно и точно
Ориентирование на местности также развивает некоторые важные качества человека, такие как смекалка, настойчивость, аналитическое мышление и самообладание. При решении сложных навигационных задач необходимо уметь собирать и анализировать информацию, применять логические рассуждения и оставаться спокойным в стрессовых ситуациях.
В целом, ориентирование на местности в современном мире остается актуальным и востребованным навыком. Оно помогает людям быть более независимыми, способствует безопасности и успешности в различных ситуациях, а также развивает полезные качества. Поэтому, несмотря на развитие технологий, стоит отдавать время и усилия на изучение и совершенствование этого навыка.
Основные принципы ориентирования на местности
Ориентирование на местности — это навык определения своего местоположения и направления движения при помощи ориентиров и карт
Оно является важной частью активного отдыха на природе и спортивных мероприятий, таких как туризм, походы, спелеология и другие
Ориентирование на местности основано на нескольких основных принципах, которые помогают найти нужное направление и не заблудиться:
Определение точки отправления: перед началом ориентирования необходимо определить точку отправления, то есть место, где находитсяеся в данный момент. Это может быть пункт старта маршрута или какая-то заметная точка, которую легко запомнить.
Использование карты: для успешного ориентирования необходимо иметь карту местности. Карта позволяет узнать расположение ориентиров и направление движения
Важно научиться читать карту и понимать ее основные элементы, такие как масштаб, условные обозначения, легенда и компас.
Определение направления: после определения точки отправления нужно определить нужное направление движения. Для этого можно использовать компас, зрительные ориентиры (высокие деревья, горы итд) или другие ориентиры, указанные на карте.
Выбор маршрута: после определения направления необходимо выбрать оптимальный маршрут для достижения заданной цели
При выборе маршрута нужно учитывать преграды, сложность проходимости и время, которое потребуется для его прохождения.
Постоянная оценка и коррекция маршрута: во время движения по маршруту необходимо постоянно оценивать свое местоположение и сравнивать его с картой. Если есть расхождения, необходимо корректировать свое направление и маршрут.
Соблюдение этих принципов позволяет успешно ориентироваться на местности и избегать заблуждений. Однако, для освоения этого навыка нужно практиковаться и накапливать опыт в реальных условиях.
6.3 Определение площадей графическим способом, палетками и их точность
Вычисление площадей графическим способом состоит в том, что участки, изображенные на плане, разбивают на простейшие геометрические фигуры – преимущественно на треугольники, реже трапеции и прямоугольники. В каждой фигуре на плане измеряют высоту и основание, по которым вычисляется площадь. Сумма площадей фигур дает площадь участка.
Чем меньше углов имеет граница участка, тем меньше эффективность этого способа, следовательно, для вычисления площадей участков, имеющих большое количество углов, целесообразнее вычислять площадь по графическим координатам точек, т.е. по координатам, измеренным на плане при помощи измерителя или координатографа, координатометра и др., пользуясь формулами (6.6), (6.7).
Наилучшим вариантом разбивки участка на треугольники будет тот, при котором треугольники близки к равносторонним (вернее, высоты по величине близки основаниям).
При разбивке участка на простейшие фигуры можно принять много вариантов, однако, точность вычисления площади участка при различных вариантах не будет одинаковой. Погрешность вычисления площади каждого треугольника по высоте и основанию можно рассчитать по формуле (6.8).
Эта формула справедлива также для прямоугольника, параллелограмма и трапеции, площади которых вычисляют по двум величинам, измеренным по плану.
Погрешности измерения линий по плану можно считать одинаковыми, независимо от длин линий, т.е. mа = mh = m.
Тогда по формуле (6.8)
Так для треугольника
а для прямоугольника, параллелограмма и трапеции
Если a=h, то для ∆
Для прямоугольника и параллелограмма (при a1=h1), а также трапеции при равенстве средней линии и высоты
Таким образом, площадь треугольника графическим способом вычисляется точнее, чем площади других фигур, следовательно, площадь при разбивке на треугольники вычисляется точнее, чем при разбивке на прямоугольники, трапеции и др.
Учитывая, что при разбивке фигуры на треугольники не всегда можно получить треугольники с одинаковыми основаниями и высотами погрешность площади участка можно вычислить по формуле
или для планов разных масштабов
где М- знаменатель численного масштаба плана.
Определение площади с помощью параллельной палетки.
Если участок имеет криволинейную границу и его площадь на плане менее 10 см, то ее можно измерить палеткой, которая представляет собой ряд параллельных линий, проведенных через интервалы h =2 мм на любой прозрачной основе (кальке, пластиковой пленке и др.).
Для определения площади палетку накладывают на план как показано на (рис. 6.2), чтобы крайние точки контура участка 1 и 16 находились посредине между линиями палетки. В результате участок расчленяется на отдельные трапеции с высотой h и средними линиями S2-3, S3-4,…, S14-15, которые измеряют в масштабе плана (основания трапеций изображены на рис. 6.2 пунктиром). Так как площадь каждой трапеции равна
,
Рис.6.2 Измерение площади с помощью параллельной палетки
Сумму расстояний
2-34k,4.2-34-5,
Точность однократного определения площади квадратной и параллельной палетками определяется по формуле
Источник
Ориентирование на местности по Луне и часам.
По Луне и часам ориентируются, когда плохо просматривается звездное небо. В полнолуние стороны горизонта можно определить по Луне с помощью часов так же, как и по Солнцу. Если Луна неполная, прибывает или убывает, то нужно:
1. Разделить на глаз радиус диска Луны на шесть равных частей, определить, сколько таких частей содержится в поперечнике видимого серпа Луны, и заметить по часам время.
2. Из этого времени вычесть, если Луна прибывает, или прибавить, если Луна убывает, столько частей, сколько содержится в поперечнике видимого серпа Луны. Чтобы не ошибиться, когда брать разность, а когда сумму, можно воспользоваться способом показанным на рисунке ниже. Полученная сумма или разность покажет час, когда в том направлении, где находится Луна, будет находиться Солнце.
3. Направить на Луну то место на циферблате часов, которое соответствует полученному после сложения или вычитания времени. Биссектриса угла между направлением на Луну и на час (по зимнему времени) или на два часа (по летнему времени) покажет направление на юг.
Ориентирование и особенности
Сущность ориентирования состоит в:
- опознании местности по ее известным признакам и объектам;
- определении местоположения человека в этой местности;
- поиске направления движения.
Объекты и предметы, помогающие определить положение, а также рельеф местности называются ориентирами. Правильный выбор ориентиров влияет на надежность процесса.
Существуют следующие виды ориентиров:
- площадные;
- линейные;
- точечные.
К площадным ориентирам относятся населенные пункты, лесные массивы, водные объекты, которые занимают значительную площадь.
Линейные ориентиры имеют большую протяженность и относительно небольшую ширину, они имеют определенное направление. Примерами таких ориентиров служат дороги, линии электропередач, реки и каналы.
Для определения точного местоположения используются точечные ориентиры, такие как башни, перекрестки дорог, другие предметы, занимающие небольшую площадь.
На успешность ориентирования влияют время года, время суток, погодные условия, вид местности.
Ночью искажаются очертания объектов, которые были хорошо видны в светлое время суток. Расстояние до них кажется большим, чем есть на самом деле. Ориентирование вызывает ухудшение восприятия местности, а также напряжение зрения и наступающую вследствие этого усталость.
В это время суток следует ориентироваться на линейные объекты и выбирать ориентиры, которые находятся на близком расстоянии друг от друга.
Схожим является ориентирование в условиях ограниченной видимости. Под такими условиями понимают туман, дождь, снегопад, метель, сильную запыленность.
Ориентирование в лесной местности затрудняется ограниченностью обзора и малым числом ориентиров. Плюсом выбора маршрута в лесу является наличие признаков, помогающих определить направление сторон горизонта. К ним относятся цвет и фактура коры деревьев, расположение на них мха, форма муравейников.
Особенность рельефа осложняет ориентирование в горах. Приходится часто менять направление движения из-за пригорков, холмов и других препятствий, возникающих на пути. Разреженность воздуха затрудняет определение расстояний до объекта, оно кажется меньшим, чем в действительности.
Пустынная местность отличается однообразием ландшафта, здесь отсутствуют площадные ориентиры, а точечные, такие как колодцы, курганы, оазисы и развалины, встречаются крайне редко
В таких условиях важно уметь ориентироваться по азимуту
Ориентироваться в крупных населенных пунктах мешает ограниченность обзора. Для успешного передвижения можно пользоваться картой, а маршрут следует прокладывать вдоль линейных ориентиров. В качестве ориентиров обычно выбирают мосты, высокие здания, церкви.
Снежный покров зимой сглаживает очертания рельефа. Небольшие по площади объекты под слоем снега почти незаметны. Маршруты в это время года прокладывают по наезженным дорогам.

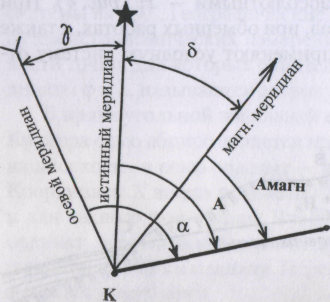

Зависимость между румбами и дирекционными углами
Между румбами и дирекционными углами существует прямая зависимость. Один румб соответствует 11.25 градусам, поэтому для перевода румбов в градусы нужно умножить значение румбов на 11.25. Например, если угол задан в румбах и равен 4, то он будет равен 45 градусам (4 * 11.25 = 45).
| Румб | Дирекционный угол (в градусах) |
|---|---|
| 1 | 11.25 |
| 2 | 22.5 |
| 3 | 33.75 |
| … | … |
Таким образом, румбы и дирекционные углы являются метриками измерения направления, при этом румбы выражаются в числах от 0 до 31, а дирекционные углы в градусах от 0 до 360. Чтобы перевести румбы в градусы, умножьте значение румбов на 11.25
При работе с картами и навигацией важно учитывать эту зависимость для правильного определения направления
Ориентирование без карты и без компаса
Может возникнуть момент, когда телефон уже разрядился (сломался) и вы не можете определить своё точное местоположение, но вы точно помните, что направо по карте (на востоке) тянется длинная железная дорога.
В таком случае просто необходимо хотя бы примерно узнать направления сторон света. Для ориентирования без карты и без компаса подойдут следующие способы.
Ориентирование по солнцу
Солнце — прекрасный источник для определения сторон света. Его движение по небосводу неизменно и непрерывно. Сориентироваться по солнцу сможет любой человек, даже имея совсем поверхностные знания в ориентировании.
Стоит отметить, что солнце даёт не совсем точную информацию относительно расположения сторон света. Но часто и этого хватает при экстремальных ситуациях. Ориентирование по солнцу включает в себя несколько способов:
Ориентирование по солнцу на основании времён года
— весной и осенью солнце восходит на востоке, закатывается на западе
— зимой восход солнца наблюдается на юго-востоке. Закат на северо-западе
— летом солнце восходит на северо-востоке. Закат на северо-западе
— в полдень солнце указывает южное направление
— примерно в 13:00 солнце образует самую короткую тень, указывающую на север
Ориентирование по солнцу и наручным часам со стрелками (способ для северного полушария)
— стрелочные часы располагаем горизонтально
— часовую стрелку направляем на солнце
ориентирование по солнцу и часам
— угол между цифрой «1» и часовой стрелкой делим пополам. Получившееся направление будет югом
Ориентирование по луне
— в первую половину лета, около 19:00, луна указывает направление на юг. А около 01:00 указывает направление на запад. (В начале лета луна «растёт»)
— во второй половине лета, около 19:00, луна указывает направление на восток. А около 0:00 указывает направление на север (В конце лета луна «убывает»)
Ориентирование по звездам
| Крайне не рекомендуется перемещаться по безлюдной местности в тёмное время суток в том случае, если вы заблудились. Многократно повышается риск получить травму. Так же увеличивается вероятность сбиться с пути |
Самый доступный и простой способ — это ориентирование по полярной звезде, которая укажет направление на север. Этот способ хорош тем, что созвездие Большая Медведица («Большой Ковш») хорошо видно на небе и знакомо большинству людей.
Ориентирование в лесу
За множество веков наблюдения за природой человек выявил ряд признаков и закономерностей, которые могут помочь при определении сторон света
| Определение сторон света по местным признакам условно. Для получения более менее точной информации необходимо сопоставить несколько природных признаков (не один и не два). Чем больше будет сделано наблюдений, тем точнее будут результаты |
Ориентирование по деревьям
— южная часть кроны деревьев более густая, по сравнению с северной
— берёза, осина, сосна с южной стороны имеют более светлую кору. Так же она менее груба, чем с северной
— грибы преимущественно растут с северной части деревьев
— созревание ягод и фруктов на деревьях раньше происходит с южной стороны
Ориентирование по поведению животных
— в осеннее время перелётные птицы движутся на юг. В весеннее время на север
— в лесу птицы преимущественно вьют свои гнёзда с северной стороны деревьев
— муравейник с южной стороны, как правило более пологий. С севера обычно обрывистый
Что такое спортивное ориентирование
Спортивное ориентирование — вид спорта, в котором спортсмены с помощью компаса и карты ищут расположенные на местности контрольные пункты. Классический вариант передвижения спортсменов – бегом, но бывают различные вариации: на велосипеде, на лыжах, комбинированные старты. Победителем становится участник, который находит все пункты и приходит к финишу первым. Самые важные качества спортсмена: скорость прохождения дистанции, правильность выбора маршрута и точность его реализации.
Новичкам процесс может показаться сложным, но, проявив долю терпения, приходит понимание и то, что поначалу сбивает с толку, превращается в увлекательную задачу. Нет другого вида спорта, который бы тестировал и разум, и тело одинаково. Вы уже убеждены? Если нет, то читайте несколько очень веских причин, по которым вам стоит заняться ориентированием сегодня!
Условные знаки спортивных карт
- Рельеф
- Скалы и камни
- Обозначения дистанции
- Растительность
- Гидрография
- Обозначения лыжней
- Исскуственные объекты
- Технические символы
Если умеешь читать карту, то уже с помощью ее одной можешь добраться до намеченной цели и определенно разумнее, чем с помощью одного лишь компаса. С помощью компаса, правда, ты можешь при любых условиях идти в желаемом направлении, но без карты ты как слепой. Карта – важнейший инструмент ориентировщика. Лучшая для ориентирования – спортивная карта.
Для обозначения на карте объектов местности и ее рельефа используются различные условные знаки. Если мы считаем карту хрестоматией ориентировщика, то условные знаки – это азбука, по которой ориентировщик составляет единые и по своему значению ясные слова и предложения.
Жидкостной компас
Лучший друг ориентировщика – компас
. Без него было бы трудно выйти из запутанной местности к намеченной цели наиболее прямой дорогой.
С помощью карты и компаса можно ориентироваться на местности и точно выдержать намеченный путь. Но прежде необходимо научиться правильно ориентировать карту и находить на ней точку стояния.
Способы ориентирования карты
Ориентировать карту
– это значит расположить ее так, чтобы верхняя сторона рамки была направлена на север, а нижняя – на юг. Для этого с помощью компаса найдите направление на север и установите карту так, чтобы север на карте совпадал с направлением, указываемым стрелкой компаса.
Ориентировать карту можно и другим способом. Встаньте на какую-нибудь линию местности, обозначенную на карте. Допустим, такой линией будет дорога.
Поверните карту так, чтобы направление условного знака дороги совпадало с направлением дороги на местности. При этом нужно убедиться, что предметы справа и слева от дороги имеют такое же расположение, как и на карте.
Ориентирование карты по направлению на ориентир
Если это условие выполнено, то карта ориентирована правильно. Следует помнить, что каждый раз при сопоставлении местности и карты, надо начинать с ориентирования карты. Вначале это может показаться делом не столь уж легким, но вскоре будет заметно, какую пользу это дает.
Способы движения по маршруту с помощью карты
Чтобы пройти от одной точки до другой, существует два
совершенноразличных способа. Один из них основан начтении карты и выборе по ней наилегчайшего пути, а другой предполагает прямоехождение по азимуту . Поясним, что мы имеем в виду под этими способами.
Представь себе, что тебе необходимо пройти от одного села к другому. Положившись только на карту, ты сможешь пройти к своей цели придерживаясь надежных и легко обнаруживаемых на местности объектов, таких, как тропы, дорога, русло ручья или край пашни. Если ты прошел по маршруту таким способом, можно сказать, что ты прибег лишь к чтению карты
, чтобы выйти к желаемому пункту.
А теперь предположим, что тебе нужно добраться от села к озеру. Прямо через лес намного короче, чем по обходной дороге. В данном случае тебе придется определить азимут и следовать по нему через лес прямо к озеру. Это и есть хождение по азимуту
Угол между направлением на север и направлением на заданный предмет (ориентир) называют азимутом. Движение по азимуту – это умение выдержать с помощью компаса заданное направление
пути и выйти к намеченному пункту. Для этого предварительно по карте определяется маршрут движения, определяются азимуты участков и расстояния, которые необходимо пройти на каждом участке.
Чтобы узнать, сколько в азимуте градусов, начинают считать от севера вправо, то есть по ходу часовой стрелки. Азимут измеряют от 0 до 360 градусов. Так же идут и деления на компасе.
Постоянно сличайте карту с местностью
