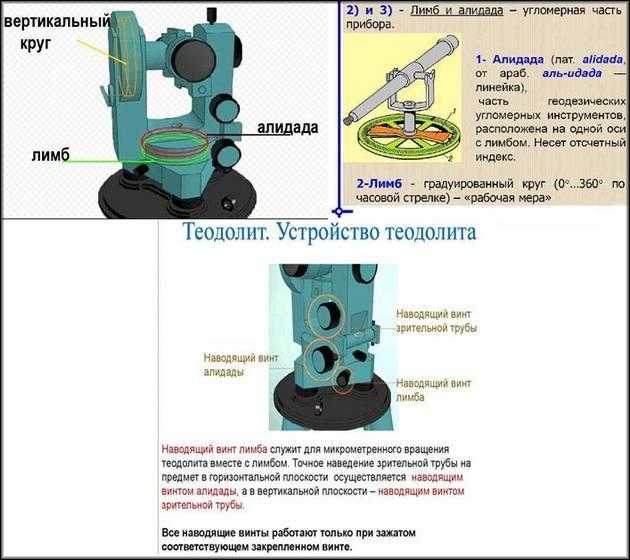

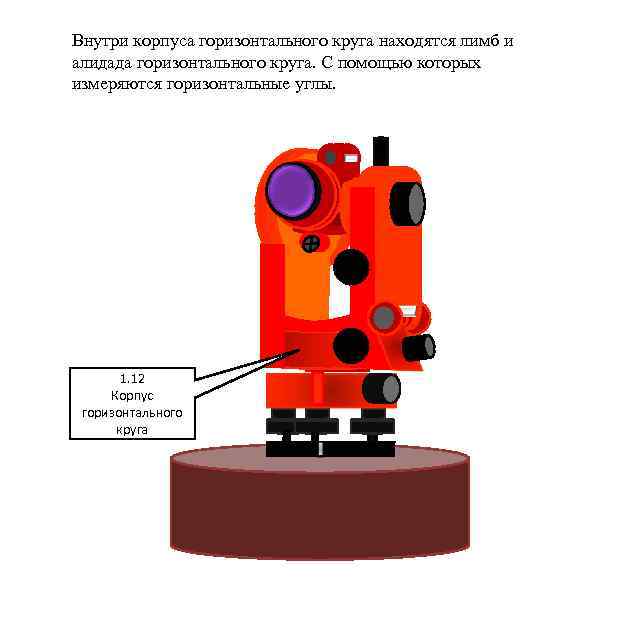

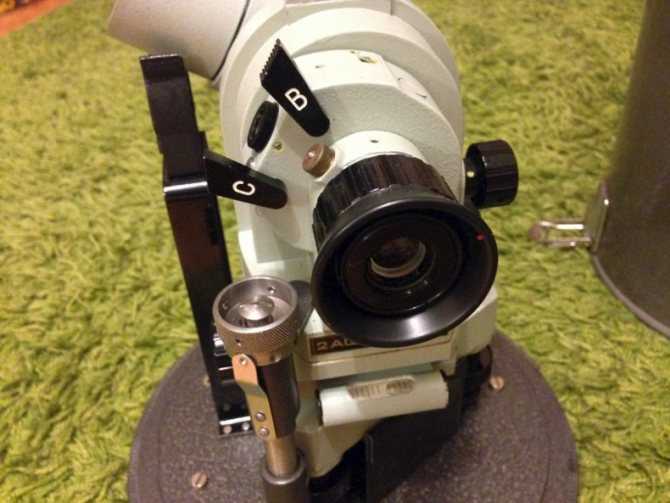

Что такое лимб и алидада теодолита?

Вопросы и ответы

У неподготовленных пользователей в ходе знакомства с теодолитом возникает масса вопросов. Рассмотрим самые частые из них.

Какой теодолит наиболее удобный и точный?

Максимальной точностью обладает электронный теодолит. Он лишен ошибок, связанных с человеческим фактором — неправильное считывание показателей, неточности при переносе данных в журнал и т. п. однако, такие приборы имеют и некоторые минусы — наличие погрешности и необходимость стабильного электропитания.

Как надо ухаживать за прибором?

Существует целый перечень правил ухода за теодолитом. В основном, они касаются защиты оптики, очистки корпуса и линз от пыли и грязи, аккуратного и бережного обращения с инструментом

Кроме этого, важно периодически смазывать юстировочные винты, чтобы избежать их раннего выхода из строя

Зависит ли точность работы теодолита от длительности его хранения?

Если прибор хранился в нормальных условиях, на работоспособности это не скажется. Проблемы могут возникнуть, если сам прибор или внутренняя часть кейса промокали или подвергались механическим воздействиям (падение со стеллажей).

Сколько стоит процедура поверки?

Это зависит от расценок, действующих в данной организации. В среднем, стоимость поверки составляет от 3000 до 4000 рублей.

Какой производитель теодолитов наиболее надежный?

Наибольшей популярностью и доверием пользователей славятся инструменты от компаний BOIF (изготавливает только электронные теодолиты) и ADA ( в ассортименте имеются и электронные, и оптические модели).

Терморегулятор для теплого пола

Рейтинг лучших видеорегистраторов

Незамерзающий кран для воды

Всё о перфораторных бурах

Конусное ступенчатое сверло по металлу

Газовые баллоны для дачи

Насадка на триммер для прополки

Коврик для работы в саду

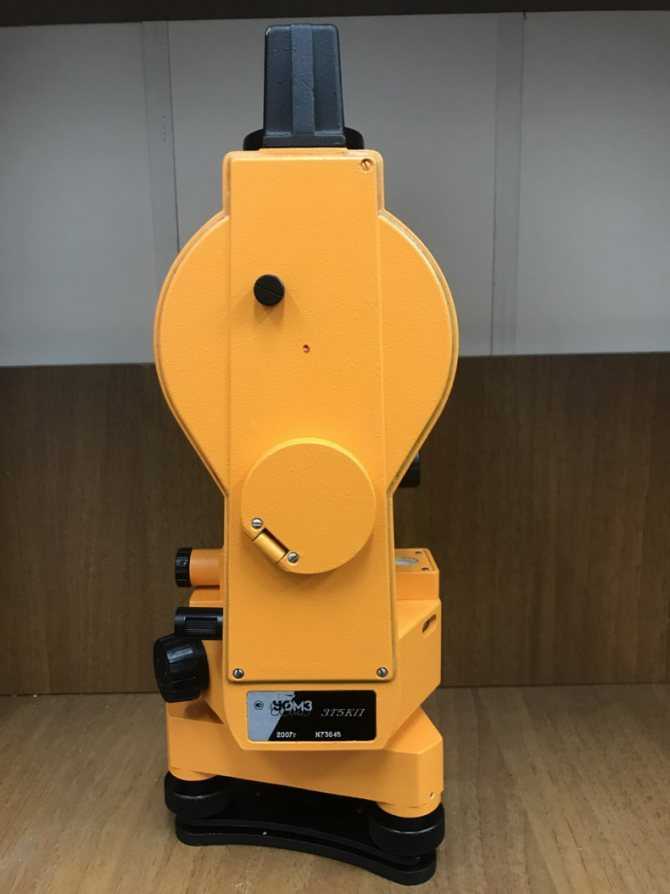

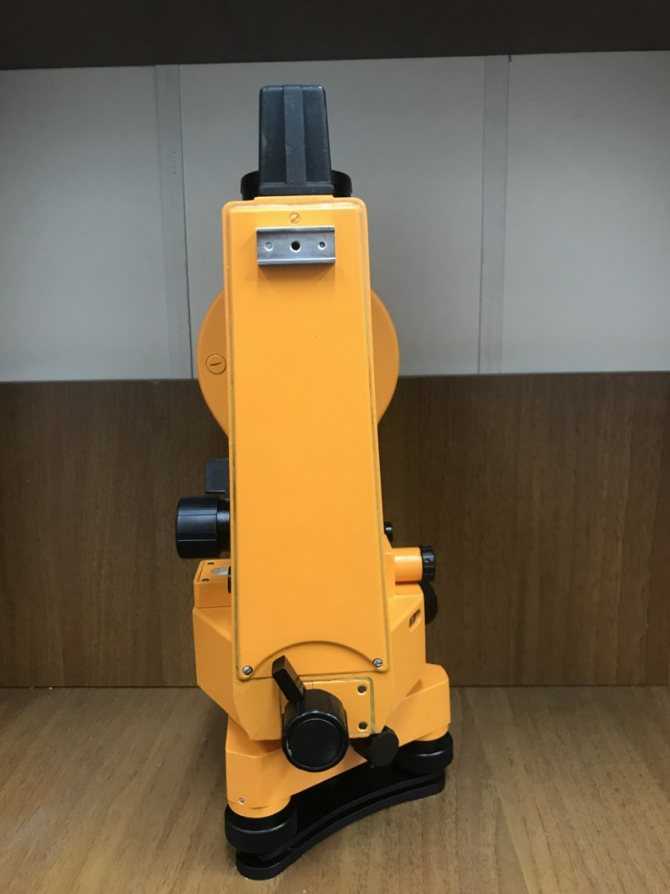

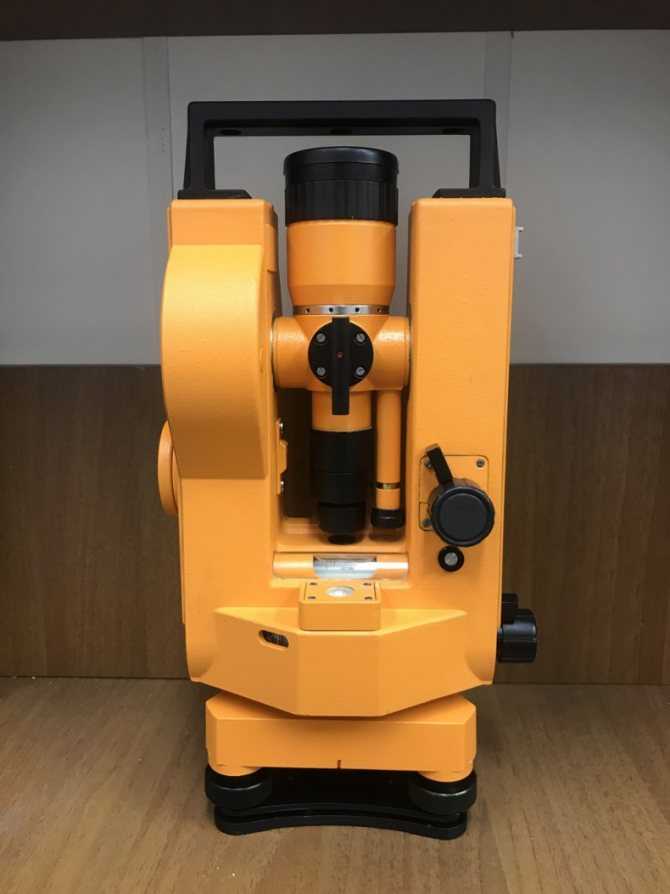

Технические характеристики теодолита 4Т30П

• средняя квадратичная погрешность измерения углов: по горизонтали – 20″, а по вертикали – 30″;
• погрешность ориентирования по буссоли: систематическая – 30′, случайная – 10′;
• предельные отклонения измерения вертикальных углов от + 60º до – 55º;
• видоискатель зрительной трубы: прямой;
• кратное оптическое увеличение: 20;
• угол поля зрения составляет 2º;
• предел визирования оптическим видоискателем: от 1,2 м до бесконечности;
• коэффициент дальномера составляет 100 К;
• наружный диаметр линзы объектива: 38 мм;
• цена деления лимбов на шкале отчетного устройства: 1″.

Масса теодолита 4Т30П при полной комплектации (с футляром и штативом) составляет 10,8 кг. Габаритные размеры геодезического прибора – 140х130х230 мм.

Основные технические особенности теодолита и принцип работы

Очевидное преимущество этого измерительного прибора в его небольших габаритах и малой массе. Измерение отчета производится при помощи микроскопа, на котором установлена мерительная шкала. Центрирование теодолита над установочной точкой происходит с помощью центрира на подставке.

Технические характеристики теодолитов.

Техническое нивелирование плана местности осуществляется по уровню установленного на трубе видоискателя. Зенит переводит зрительную трубу обоими концами. Целевое фокусирование можно производить при помощи кремальеры. При вращении диоптрического кольца устанавливается оптимальная резкость видимости сеточных нитей.

Поворотное зеркало позволяет устанавливать обзорность и обеспечивает достаточную освещенность поля зрения. Для удобства наблюдения за предметами, расположенными под углом более 45º к горизонтальной оси, используются окулярные насадки. Она представляет собой свободно вращающуюся в обойме призму, которая позволяет менять направление визирной оси до 80º.

Как произвести калибровку (поверку) теодолита

Перед началом работы геодезического оптического прибора следует провести его визуальный осмотр. Особенно это актуально после длительной транспортировки. Осмотр заключается в нахождении целостности основных деталей и узлов прибора

Особое внимание следует уделять оптической его части

Сетки нитей зрительных труб теодолитов.

Чтобы избежать случайных повреждений, рекомендуется при транспортировке зачехлить все главные составляющие прибора. После того как проведен визуальный осмотр, можно начинать калибровку (поверку) прибора. Делается это следующим образом:

1. Устанавливается перпендикулярность оси цилиндрического уровня алидады к вертикальной оси теодолита.
2. Визирная ось трубы видоискателя должна находиться в строгой перпендикулярности с горизонтальной осью теодолита.
3. Горизонтальная ось теодолита должна иметь перпендикулярное расположение к вертикальной.
4. Вертикаль сеточной нити выставляется перпендикулярно горизонтальной оси прибора.
5. Установочная нулевая точка измерения должна оставаться постоянной величиной.

После всех правильно установленных технологических требований работы устройства можно приступать к измерительным работам ландшафтной местности.

Стоит добавить, что производится данное оборудование на Уральском оптико-механическом заводе (УОМЗ) в г. Екатеринбурге.

Теодолит 4Т30П – является надежным геодезическим прибором от отечественного производителя!

Порядок работы

Работа с инструментом представляет собой определенный порядок действий. Нарушать его нельзя, так как от этого будет зависеть точность полученных данных.

Процесс производится поэтапно:

• установка на точку, калибровка;
• определение точек, подлежащих анализу;
• наведение на выбранные точки;
• когда первая точка совмещается с вертикальной нитью, считывают показатели горизонтального круга и заносят из в журнал;
• фиксатор ослабляют, инструмент поворачивают по часовой стрелке ко второй точке. Совмещают ее с вертикальной нитью и тоже заносят полученный результат в журнал;
• после этого делают второй заход — изменяют положение круга и повторяют измерения. Полученные данные с каждого этапа складывают и делят пополам, получая среднее арифметическое.

Как пользоваться теодолитом

Такой способ измерений дает большую точность, чем при разовом обследовании. Однако если второй результат значительно отличается от первого, необходимо поверить настройки прибора — существенных расхождений быть не должно.

Для работы с инструментом в режиме нивелира используют рейку с нанесенными на нее сантиметровыми делениями. Помощник устанавливает и удерживает рейку в заданной точке, инструмент наводится на нее, считывается показатель по вертикальному кругу. Затем подобным образом обследуют другие точки. Полученные данные позволяют определить уклон, соответствие горизонтали, перепады высот и другие показатели рельефа или конструкций.

Особенности, настройки

Существует такое понятие, как геометрические условия прибора. Основным его правилом является перпендикулярность всех осей инструмента относительно друг друга, а также вертикали и горизонтали. Если какая-то ось смещена, получить точные измерения не удастся. Поэтому перед началом работы прибор устанавливают — с помощью собственного отвеса и пузырькового уровня настраивают его положение. После установки производят настройку теодолита, в ходе которой проверяется точность соблюдения геометрических условий.

Правила настройки теодолита

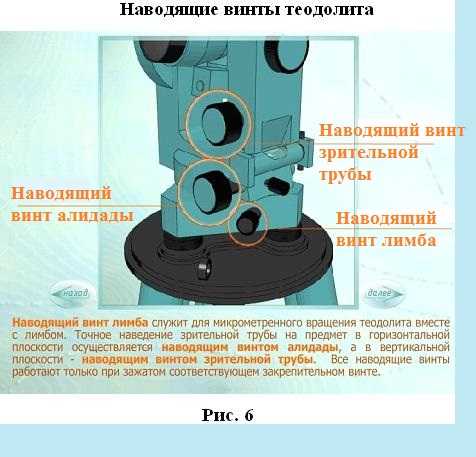

Если обнаруживаются отклонения или неточности, производится юстировка — исправление обнаруженных недостатков. Все недочеты можно без проблем исправить, используя настроечные винты. Они регулируют горизонтальное и вертикальное положение инструмента, а также позволяют установить его в соответствии с заданными пространственными координатами.

Настройка заключается в приведении нитей к идеальному состоянию. Например, вертикаль поверяют по отвесной линии, размещенной в некотором отдалении от теодолита (5-10 м). Настройка инструмента проходит в три основных этапа:

• центровка. Теодолит устанавливают на точку так, чтобы отвес треноги указывал не нее с максимальной точностью. Положение регулируют с помощью центрира;

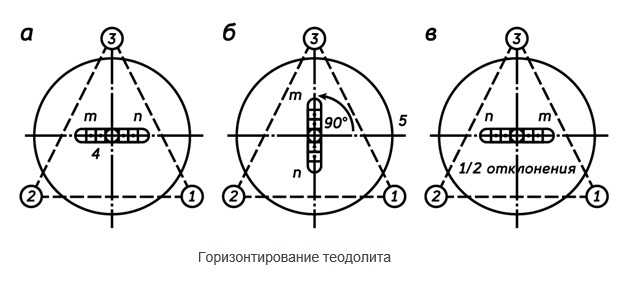

• настройка горизонтали. Устанавливают сам прибор, добиваясь горизонтального положения лимба. Контролируют его с помощью пузырькового уровня. После этого сразу проверяют и настраивают положение алидады;
• производят фокусировку визирной трубы, добиваясь максимальной четкости нитей и сетки.

Эта последовательность всегда одинакова. Ее выполняют после каждой перестановки инструмента, приводя его в полностью идеальное состояние. Настройка занимает некоторое время, но без нее получить точные и корректные результаты не удастся.

Поверка

Как любой точный измерительный прибор, теодолит периодически проходит поверку — испытания точности и работоспособности. Это серьезная процедура, определенная техническими нормами и условиями. Интервал поверок зависит от типа и модели теодолита. Как правило, он указывается в паспорте инструмента.

Теодолит периодически проходит поверку

В ходе поверки производится определение степени соответствия инструмента основным эксплуатационным требованиям.

Процедура проходит поэтапно:

• проверяют состояние прибора, наличие механических повреждений или дефектов оптики. Осматривают и обнаруживают сколы, царапины, вмятины на корпусе и, в особенности, на круговых шкалах. Кроме этого, проверяют состояние резьб настроечных и юстировочных винтов;
• проверка работоспособности оптики теодолита;
• анализ точности и стабильности настройки геометрических условий;
• проверка уровня алидады, обследование точности работы;
• измерение коллимационной погрешности (отклонение от горизонтали);
• проверка длины деталей штатива (должна быть одинаковой);
• положение нитей визира, точность и качество их фокусировки.

Выявленные дефекты устраняют в ходе юстировки. Если они не поддаются исправлению, инструмент отправляют на ремонт или бракуют. Поскольку для выполнения поверки требуется специализированное лабораторное оборудование, право на выполнение процедуры имеют только сертифицированные метрологические организации.

Самостоятельно провести поверку можно, но получить подтверждающие документы не удастся. При этом все результаты, полученные в ходе работы с инструментом, не прошедшим поверку, признаются некорректными и не используются в дальнейших проектных работах.

Разновидности

Существует масса разновидностей теодолита:

• кинотеодолит. Разновидность инструмента, оснащенная фото- или кинокамерой. Обладает способность производить измерения объектов в динамике;
• гиротеодолит. Прибор, оснащенный гирокомпасом и способный производить измерения без привязки к контрольным точкам;
• тахеометр. Модификация теодолита, предназначенная для определения углов и расстояний. Работает на принципе отражения лазерного луча от заданной точки и сравнения результатов с контрольной точкой.

Все эти инструменты созданы на базе теодолита. Они обладают своими возможностями, но базовые функции у них одни и те же, разница лишь в способах получения результатов.

Кроме этого, теодолиты условно делятся на группы по назначению:

• маркшейдерские;
• геодезические;
• астрономические.

По степени точности:

• технические;
• точные;
• высокоточные.

По конструкции:

• простые;
• повторительные.

Все имеющиеся группы приборов представляют собой разные модели, работающие на едином принципе. Сегодня различают еще две категории — оптические и электронные инструменты. Они также устроены примерно одинаково, но различаются по способу считывания полученных данных.
