Глазомерная съемка местности геодезия

Составление схем местности приемами глазомерной съемки

Глазомерная съемка – способ топографической съемки, выполняемый с помощью простейших приборов и принадлежностей (планшета, компаса и визирной линейки). Вместо планшета можно использовать кусок картона или фанеры, а вместо визирной линейки – карандаш или обычную линейку.

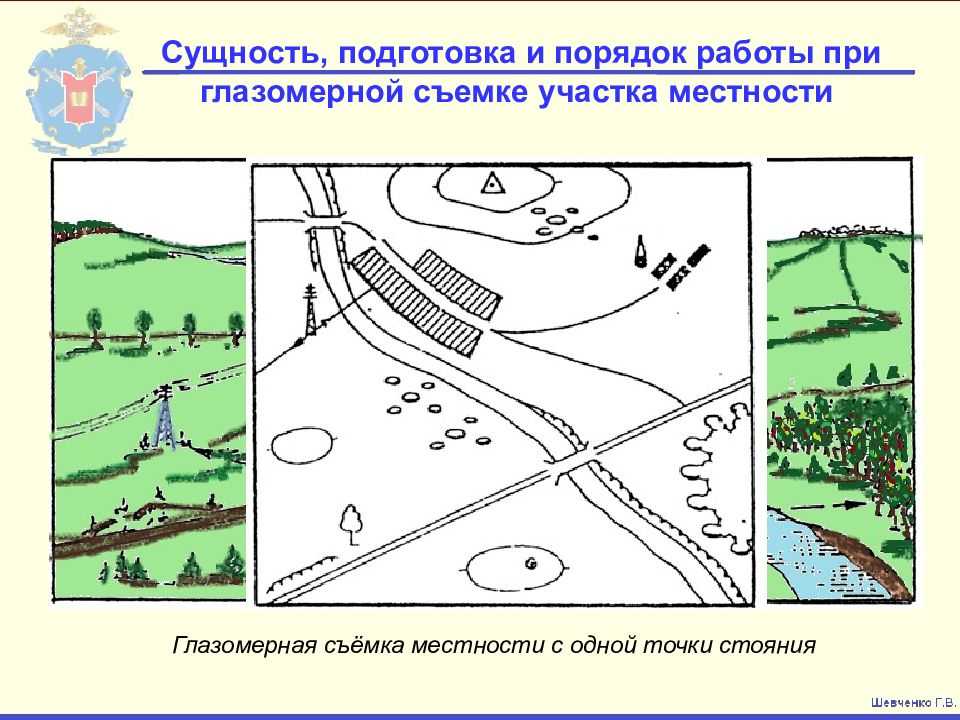

Съемку выполняют с одной или нескольких точек стояния. Съемку с одной точки выполняют, когда на чертеже необходимо изобразить участок местности, расположенный непосредственно вокруг точки стояния или в заданном секторе. В этом случае съемку выполняют способом кругового визирования, сущность которого заключается в следующем.

Планшет (рис. 10) с закрепленным на нем листом бумаги ориентируют так, чтобы верх будущей схемы был направлен в сторону противника или действий подразделения. Не меняя ориентировки планшета, закрепляют его на бруствере окопа, кабине автомобиля, борту боевой машины и т.п. Если планшет не на чем закрепить, съемку производят, держа его в руке и ориентируя по компасу. На лист наносят точку стояния с таким расчетом, чтобы снимаемый участок полностью поместился на нем.

Рис. 10. Ориентирование схемы местности

Масштаб схемы (рис. 11) определяют по расстоянию от точки стояния до наиболее удаленного объекта, отображаемого на схеме.

Не сбивая ориентировки планшета, прикладывают к обозначенной точке стояния линейку (карандаш) и, направив ее на объект, подлежащий отображению на схеме, прочерчивают направление. На конце прочерченной линии подписывают название объекта или помечают его условным знаком. Так последовательно прочерчивают направления на все наиболее характерные объекты (рис. 12). После этого с помощью дальномера, бинокля или глазомерно определяют расстояния до объектов и откладывают их в масштабе чертежа на соответствующих направлениях. В полученных точках вычерчивают картографическими условными знаками или в перспективе соответствующие объекты (ориентиры). Пользуясь нанесенными объектами как основой, глазомерно наносят и вычерчивают все необходимые объекты местности.

Рис. 11. Определение масштаба схемы

Для определения направлений на объекты местности можно пользоваться компасом, с помощью которого определяют магнитные азимуты с точки стояния на объекты. По полученным азимутам вычисляют направления на определяемые точки относительно выбранного начального направления и с помощью транспортира строят их на бумаге.

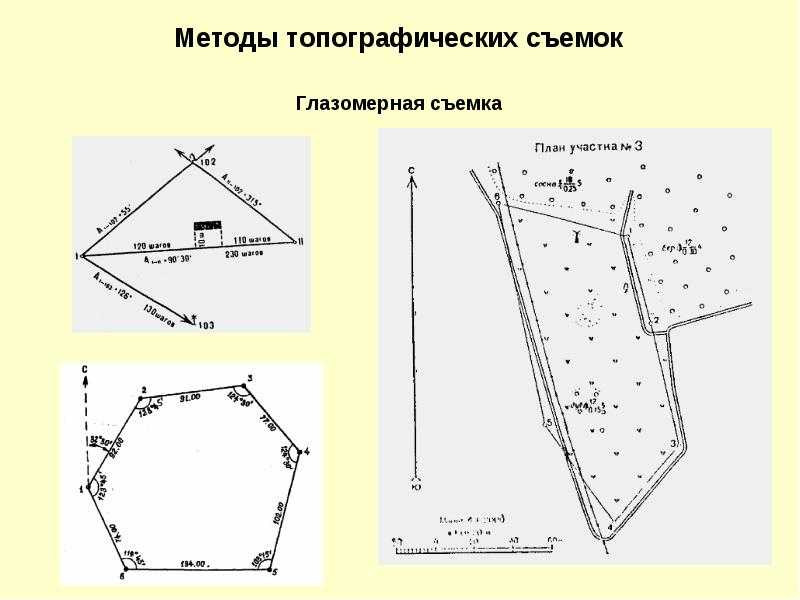

Съемку с нескольких точек стояния выполняют в том случае, когда требуется отобразить на схеме большой участок местности, который с одной точки не просматривается. При этом точку, с которой начинают съемку, наносят на лист бумаги произвольно, но с таким расчетом, чтобы весь снимаемый участок по возможности симметрично расположился на листе. На этой точке круговым визированием наносят на схему ближайшие объекты местности.

Затем прочерчивают направление на вторую точку, с которой будет продолжена съемка, а также прочерчивают и подписывают направления на объекты, которые в дальнейшем должны быть получены засечкой.

После этого передвигаются на вторую (последующую) точку. При переходе (переезде) с одной точки съемки на другую измеряют расстояние между ними шагами или по спидометру. Отложив это расстояние в масштабе чертежа на прочерченном ранее направлении, получают на схеме новую точку стояния. На этой точке ориентируют планшет по прочерченному направлению на предыдущую точку и круговым визированием и засечками наносят на чертеж необходимые объекты местности. Некоторые объекты наносят на глаз относительно нанесенных ранее объектов.

Рис. 12. Порядок нанесения объектов местности на схему

Элементы рельефа снимают одновременно со съемкой местных предметов. При этом вначале намечают на бумаге характерные точки к линии рельефа (вершины, котловины, водоразделы, водосливы, седловины, обрывы), а затем вычерчивают формы рельефа горизонталями и условными знаками. Высота сечения берется произвольно на глаз.

Слайд 9Материалы по теме занятия 13.04.20 18:20 — 20:00 и 14.04.20

15:45  — 17:25
«Топосъемка местности, измерение углов, азимутов»8. Высчитаем длину отрезка

от себя до родника: 320 метров : 2000 = 0,16 м = 16 см. Отмеряем 16 см на план-схеме и рисуем на этом месте родник. Помним, что более или менее знакомы условные знаки спортивных карт, по которым мы обыкновенно ориентируемся на тренировках и соревнованиях, нам не подходят, и мы будем использовать топографические знаки. Топографических знаков на самом деле очень много (гораздо больше, чем знаков для спортивной карты), поэтому для нашего упрощённого задания будем использовать знаки небольшого списка искусственных сооружений.

Подготовка планшета

Перед выходом на местность необходимо подготовить планшет.

Компас размещается таким образом, чтобы линия, соединяющая буквы С и Ю, была паралельна краю планшета. На листе бумаги в левом углу прочерчивается линия север-юг (С-Ю).

Для составления плана местности местности понадобятся: компас, визирная линейка, циркуль-измеритель, карандаш, резинка, булавка.

Масштаб съемки выбирается в зависимости от размеров участка, подробности отображения местности. Если необходимо показать местность со всеми подробностями, то выбирают более крупный масштаб.

{"questions":,"answer":}},"explanation":"Компас необходим для того, чтобы сориентировать планшет."}]}

Экономическая эффективность геодезических работ

Особенностью геодезической съемки является ее высокая точность и надежность. Благодаря использованию специальных инструментов и технологий, геодезы могут провести съемку с высокой степенью точности, что позволяет избежать ошибок и учесть все особенности местности. Это позволяет сократить вероятность возникновения дорогостоящих ошибок и повысить качество строительных работ.

Одним из главных преимуществ геодезических работ является возможность экономии времени и ресурсов. Благодаря точной прокладке трасс, определению координат и высот объектов до начала строительных работ, можно избежать ненужных затрат на переделку и исправление ошибок. Это позволяет сэкономить значительное количество средств и ускорить процесс строительства.

Кроме того, геодезические работы способствуют улучшению управляемости проекта. Благодаря точному определению координат объектов, инженеры и архитекторы могут более точно планировать работу, прогнозировать возможные сложности и препятствия. Это позволяет увеличить эффективность и снизить риски в процессе строительства.

Таким образом, геодезические работы играют важную роль в экономическом успехе строительных проектов. Благодаря высокой точности и надежности съемки, они позволяют сократить затраты на переделку и исправление ошибок, сэкономить время и ресурсы, а также управлять проектом более эффективно. Поэтому вложение в геодезические работы является необходимым шагом для достижения экономической эффективности строительных проектов.

Слайд 3Материалы по теме занятия 13.04.20 18:20 — 20:00 и 14.04.20

15:45  — 17:25
«Топосъемка местности, измерение углов, азимутов» Очень часто туристская

группа, выходящая на маршрут, использует при своей подготовке к походу отчеты групп, прошедших по этому маршруту раньше и нанесших на картосхему изменения, произошедшие за определенный промежуток времени. И, конечно, каждая группа, путешествующая в сложном и труднодоступном районе, должна провести работу по досъемке той картографической основы, которой она обладает, прорисовывая особенно тщательно отдельные участки пути, сложные для ориентирования.На практике этой работой нужно заниматься одному или двум участникам группы, знакомым с навыками ориентирования, умеющим пользоваться компасом и картой и определять расстояние шагами и глазомерным способом.При досъемке лучше всего пользоваться спортивным жидкостным компасом, которым можно точно и быстро брать азимут и откладывать азимутальные отрезки на картосхеме.Для проведения досъемки используется планшет различной конструкции. Можно рекомендовать планшет, представляющий собой пластину из твердого пенопласта. На лицевой стороне планшета крепится изоляционной лентой картооснова, которая имеется у группы, а сверху нее при помощи той же ленты крепится прозрачный пластик так, чтобы он полностью закрывал картооснову и не позволял воде попадать на нее. На пластике можно рисовать в любую погоду простым карандашом, который под дождем не смывается и, тем не менее, легко стирается ластиком. При рисовке удобно пользоваться простыми карандашами твердости 2Т-ЗТ (2Н-ЗН), которые дают тонкие и отчетливые линии. Цветные карандаши должны быть твердыми (типа «Кохинор» или «Картограф»). По всему полю пластика через 4 см рекомендуется красным цветом нанести параллельные линии север — юг.Глазомерная съемка является одним из упрощенных способов топографической съемки, который используется для составления схематического плана местности. Съемка бывает глазомерная маршрутная, когда делается схема узкой полосы местности, и площадная, когда производится съемка значительного участка местности.Маршрутная глазомерная съемка производится обычно вдоль осевой линии (дороги, тропы, реки), по которой двигается группа, при этом на схему наносятся все ориентиры, встречающиеся по пути, — пересечения троп, дорог, ручьи, мосты, а также находящиеся в пределах видимости другие ориентиры. Съемка обычно производится путем измерения азимута нужного отрезка жидкостным компасом и отложением этого отрезка на карте. После этого отрезок проходится, и полученное количество метров в масштабе откладывается на картооснове. Как правило, в походе при движении по ущелью или по тропе нет нужды откладывать все мельчайшие изгибы осевой линии

Важно выдерживать ее общее направление, показывая все встречающиеся ориентиры. Такой способ, когда при помощи жидкостного компаса ситуация сразу же показывается на картооснове, надежен, и есть возможность вносить исправления, так как ошибка, если она допущена, сразу же себя обнаруживает.

Оформление заказа

Заявка подаётся в геодезическую компанию по месту расположения ЗУ. К ней прилагаются , подтверждающие право владения участком и паспорта заказчиков.

Сколько стоит топографическая съемка земельного участка?

Цены на обозначенные работы устанавливаются в зависимости от региональных расценок, с учётом рентабельности компании и перечня предоставляемых услуг.

В частности, самые высокие расценки стоимости топографической съемки земельного участка – в Москве и Санкт-Петербурге, ориентировочно на разные виды услуг они составляют:

1. Кадастровые работы на участках до 10 соток – от 10-20 тысяч рублей
   , в зависимости от места расположения ЗУ. С увеличением площади цены повышаются.
2. Составление межевого проекта на строение до 200 м. – от 8-10 тысяч
   .
3. Установление поворотных точек, если участок имеет их не более четырёх – от 8-14 тысяч
   , в зависимости от места расположения.
4. Составление СПОЗУ для электрификации или газификации ЗУ – от 6 тысяч
   .

Точность и ограничения глазомерной съемки местности

Основные ограничения глазомерной съемки местности:

• Ошибки человеческого глаза и восприятия. Глазомер может быть подвержен влиянию физиологических и психологических факторов, таких как усталость, освещение или дистанция наблюдения, что может существенно снизить точность измерений.
• Отсутствие стандартизации. Поскольку глазомерная съемка не является формальным методом, нет единой системы правил и рекомендаций, что может привести к различным трактовкам данных.
• Ограничения дальности обзора. Глазомерный метод ограничен дальностью видимости и сложностями визуального анализа на больших расстояниях.

В целом, глазомерная съемка местности может быть полезным и эффективным методом для первичного ознакомления с местностью, планирования и предварительного исследования. Однако, для точных геодезических измерений требуется применять иные методы и инструменты, которые обеспечат более высокую точность и объективность измерений.

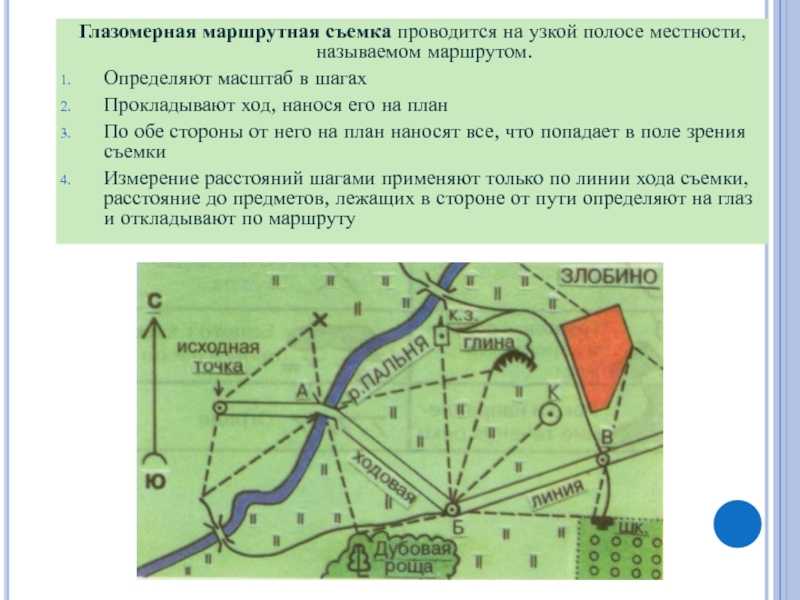

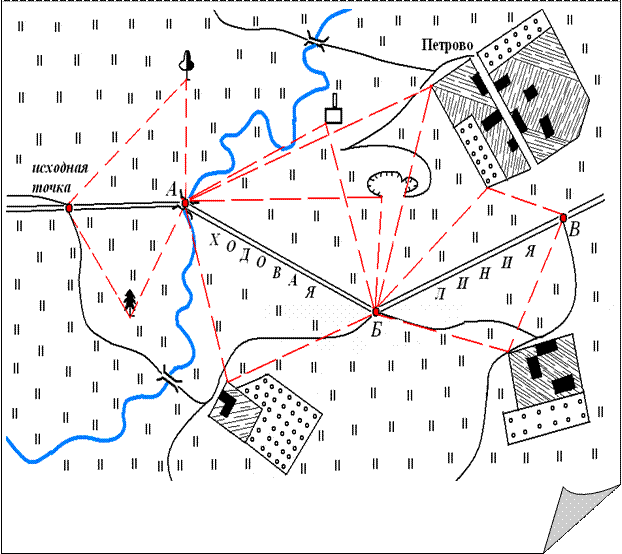

Маршрутная съёмка

Маршрутный способ съёмки удобен при составлении плана участка, вытянутого в длину. Его можно использовать и для изображения пути, пройденного в походе или на экскурсии.

Расстояния по маршруту составители плана определяют шагами. Па всех поворотах маршрута делаются остановки. Па каждой остановке нужно отмечать её место на плане, ориентировать планшет, определять и прочерчивать направление на следующий объект. Следуя по маршруту, необходимо отмечать условными знаками всё, что встречается по обеим сторонам движения. Можно описывать изменения характера рельефа, особенности растительного покрова, отдельные объекты природы и хозяйственной деятельности людей.

Помощь в проведении геодезической съемки — обзор ТОП-3 компаний по предоставлению услуг

Нужна помощь в геодезической съёмке, а искать надёжную организацию нет времени?

Воспользуйтесь обзором нашего журнала — мы выбрали 3 профессиональные российские компании с максимально выгодными условиями сотрудничества.

1) Геодезическая компания «Будущее»

Исключительная группа профессионалов, собранная из выпускников лучших российских вузов. Предоставляет весь спектр геодезических услуг для всех слоев общества. Залог успеха компании — высококвалифицированный подход к работе. Быстрое и качественное решение задач — это активная позиция сотрудников компании.

Вы желаете:

• провести геодезическую съемку участка;
• составить генеральный план местности;
• составить ситуационный план;
• создать основу для проекта строительства.

Все это, вы сможете получить у геодезической компании «Будущее». Ваше сотрудничество будет максимально комфортным с вашим будущим!

2) ГлавОбмер

Компания позиционирует себя как лидера по выполнению любых геодезических работ на рынке московской области. Специалисты смогут выехать на объект исследования в течение дня.

Обладая самым современным оборудованием, специалисты организации гарантируют, что ваши заказы будут выполнены в кратчайшие сроки.

«ГлавОбмер» сделает инженерно-геодезические измерения ваших территорий за максимально короткие сроки по самым низким ценам.

3) Алмакс Гео

Востребованная компания по оказанию геодезических услуг. Сотрудники компании помогут эффективно и быстро решить задачу топографической съемки земельного участка.

Современные инструменты, используемые сотрудниками Алмакс Гео, помогут в кратчайшие сроки выполнить измерения и составить план геодезической основы для дальнейшего проектирования строительства на вашей территории.

Возникла необходимость в проведении геодезии? Обращайтесь в компанию, которая сделает для вас все измерения и представит отчет в бумажном и электронном виде. «Алмакс Гео» сделает ваш земельный участок приемлемым для проектирования дальнейшей застройки.

6 класс. География. План и карта — Что такое план местности

Комментарии преподавателя

Виды изображений земной поверхности

Перед принятием решения о строительстве новых заводов, школ, спортивных учреждений, о прокладке дорог, о размещении сельскохозяйственных земель необходимо иметь изображение данной местности.

Небольшую по площади местность можно нарисовать или сфотографировать, но многие объекты земной поверхности по таким изображениям будет тяжело определить.

Наиболее распространенными изображениями земной поверхности являются аэрофотоснимки, снимки из космоса, карты и планы местности.

Рис. 1. Аэрофотоснимок (Источник)

Аэрофотоснимки и планы местности: сходства и различия

План – чертеж уменьшенного изображения местности, выполненный в условных знаках в крупном масштабе (обычно 1: 5000 и крупнее). Обычно планы составляют на небольшой участок местности, размером в несколько квадратных километров, кривизна поверхности Земли при этом не учитывается. Первые в истории карты были планами. Планы используются в самых разных отраслях промышленности и сельского хозяйства. При строительстве зданий, прокладке дорог и коммуникаций без них не обойтись.

Размещенные на поверхности объекты (леса, реки, поселки, поля и т.п.) будет видно лучше, если участок фотографировать сверху, например с самолета. Такое изображение местности называется аэрофотоснимок. На нем объекты похожи на их истинный вид на местности, видны их размеры и взаимное расположение. Между планом и аэрофотоснимком существует много различий. План местности – это чертеж на бумаге, изображающий небольшой участок земной поверхности в уменьшенном виде. От других изображений поверхности план отличается тем, что все объекты на ней показаны условными знаками. В целом удобнее и информативнее использовать план.

Аэрофотоснимок и план местности:

Рис. 2. Аэрофотоснимок и план местности

План местности. Условные знаки

Направления на плане указывают стрелкой, острие которой всегда показывает на север. Обычно север на плане бывает наверху, юг – внизу, восток – справа, запад – слева. По плану можно определить взаимное положение предметов по сторонам горизонта, измерить расстояние между ними, пользуясь единым масштабом.

Рис. 3. План местности (Источник)

Рис. 4. План местности и условные знаки к нему

Условные знаки плана, во-первых, простые, во-вторых, непохожие друг на друга, в-третьих, напоминают самые предметы. При таких условиях они понятны всем, кто читает план. Так, реки и озера показаны голубым цветом воды, а леса – зеленым – цветом растительности. Для полей, огородов специального знака нет, поэтому такие участки оставляют на плане белыми. Знак лугов напоминает стебли травы. Пески изображены коричневыми точками. Небольшие ручьи, дороги, узкие улицы изображают условными знаками в виде линий. Такие условные знаки являются общепринятыми. Их используют на всех планах местности.

Рис. 5. Условные знаки (Источник)

Группы условных знаков

1.     Площадные

Рис. 6. Площадные условные знаки (Источник)

2.     Внемасштабные

Рис. 7. Внемасштабные условные знаки

3.     Линейные

Рис. 8. Линейные условные знаки (Источ

Роль геодезии в архитектуре и ландшафтном дизайне

Геодезия играет важную роль в архитектуре и ландшафтном дизайне, предоставляя необходимую информацию и ресурсы для выполнения проектных работ. С помощью геодезических измерений и съемок местности, специалисты могут точно определить географические координаты и высотные характеристики участка, что позволяет учесть его особенности при планировании и проектировании.

Одной из основных задач геодезии в архитектуре является определение границ участка и существующих на нем объектов, таких как здания, дороги, коммуникации и другие элементы инфраструктуры. Это позволяет архитекторам учесть существующие структуры при разработке своих проектов и их интеграции в окружающую среду.

В ландшафтном дизайне геодезия позволяет получить информацию о рельефе местности, наличии рек, озер и других географических особенностях. Эти данные необходимы для планирования и создания уникальных ландшафтных композиций, а также для определения места размещения элементов декора и озеленения.

Геодезическая информация также используется при выполнении строительных работ, чтобы учесть геометрические особенности участка и предотвратить возможные проблемы, связанные с неправильными расчетами и маркировкой

Важно отметить, что геодезические работы проводятся перед началом строительства, во время его выполнения и после его завершения для контроля и проверки точности работы

Таким образом, геодезия является неотъемлемой частью работы архитекторов и ландшафтных дизайнеров, предоставляя им необходимую информацию о местности и позволяя более точно и эффективно создавать проекты и ландшафтные композиции. Знание геодезии является ключевым для успешной реализации проектов в этих областях и обеспечивает качество и надежность построек и архитектурных композиций.

Основные преимущества геодезии в архитектуре и ландшафтном дизайне:
1. Точная информация о географических координатах и высотных характеристиках участка.
2. Возможность учесть существующие объекты и структуры при планировании и проектировании.
3. Получение данных о рельефе местности и географических особенностях для создания уникальных ландшафтных композиций.
4. Предотвращение возможных проблем в процессе строительства.

Слайд 7Материалы по теме занятия 13.04.20 18:20 — 20:00 и 14.04.20

15:45  — 17:25
«Топосъемка местности, измерение углов, азимутов»А теперь выполним небольшое

задание – нанесём последовательно несколько объектов на нашу упрощённую план-схему. Делать всё будем по весьма упрощённым правилам, не будем учитывать магнитное склонение, строгие правила оформления и т. п.Возьмём планшет (лист бумаги формата А4). Расположим его в альбомной ориентации.Нанесём на него в верхнем правом углу направление «север-юг».Напишем значение масштаба (для нашего задания примем масштаб в 1 см 20 метров).Нанесём точку. Это будет наше первоначальное месторасположение на нашей план-схеме. Точку нанесём ближе к верхнему левому углу планшета.

Выводы о глазомерной съемке местности

Одним из основных преимуществ глазомерной съемки является экономия времени и ресурсов, так как не требуется установка и настройка специального оборудования.

Кроме того, глазомерная съемка позволяет получить информацию о территории, которая не может быть получена другими методами. Например, она может помочь в определении древних поселений или иных археологических объектов.

Однако, следует отметить, что глазомерная съемка имеет свои ограничения. Несмотря на точность и надежность этого метода, он не может заменить полностью технические средства и приборы геодезии при работе в сложных условиях или в больших масштабах.

Тем не менее, глазомерная съемка остается одним из важных методов геодезии, и ее использование позволяет расширить возможности и границы этой науки.

Заключение

Таким образом, топографические планы и карты включают условные обозначения, которые помогают не только характеризовать рельеф, но и выявлять объекты различного назначения
. Чтобы научиться их читать, необходимо освоить методы нанесения изображений и условные обозначения.

Перед принятием решения о строительстве какого-либо хозяйственного объекта, о прокладке дорог, о размещении земель необходимо иметь изображение данной местности. Его можно иметь в виде рисунка или фотографии. Они сделаны обычно с поверхности Земли, поэтому на них не всегда видно, какие размеры и формы имеет этот участок, одни предметы заслоняют другие. Изображение местности может быть в виде , на которых местность показана сверху, однако на них не все предметы похожи на их действительный вид на местности, не все предметы местности можно определить (отдельно стоящее дерево, куст, ключ, мельница). На аэрофотоснимках нет названий , населенных пунктов, трудно здесь определить и деревьев, из которых состоят леса. Наиболее удобным и полным способом изображения местности является план.

Планом местности называется чертеж, который изображает небольшую часть земной поверхности сверху в уменьшенном виде. На нем показывают, чем занята местность, какие на ней размещены объекты. По плану местности можно определить взаимное расположение этих объектов, расстояние между ними, данного места и многое другое.

Значение плана местности огромно. Он верный помощник человека при изучении природы, ведении хозяйства, для туризма и при обороне страны. В сельском хозяйстве план местности необходим для размещения сельскохозяйственных объектов, определения размеров пашен, сенокосов, пастбищ. По планам устанавливают место строительства хозяйственных объектов, зданий, прокладки дорог, путей сообщений, линий электропередач. Все эти объекты сначала намечают на плане местности. Такие планы имеют все аварийные службы. Они позволяют быстро приблизиться к месту аварии.

План местности, так же как и , — это уменьшенное изображение земной поверхности на плоскости. Но план отличается от .

На плане изображают небольшие участки местности, поэтому их вычерчивают в крупных масштабах, например, в 1 см — 5 км. На картах же показаны значительные участки местности — материк, государство, мир в целом. И вычерчивают их в более мелких масштабах: в 1 см — 1 км, или в 1 см — 100 км, в 1 см — 250 км.

При построении планов кривизну шарообразной поверхности Земли не учитывают и считают, что участки поверхности являются плоскостью. При построении же карт кривизна земной поверхности всегда учитывается.

Планы являются очень подробным изображением местности, вплоть до отдельно стоящего дерева. На картах изображены только большие объекты: крупные реки, озера, горы, города. На плане Москвы четко видны многие улицы, а на карте Москва обозначена звездочкой.
