Понимание плана местности: что это такое и как его применять в 3 классе

Этапы составления плана местности

Высоту проще всего измерять способом горизонтального визирования. В исходной точке, то есть – у подножия холма нужно поднять на вытянутой руке на уровень глаз планшет с лежащей на нем визирной линейкой. Держать планшет следует строго горизонтально. Визирная линейка направляется на какую?либо заметную точку на холме (камень, куст). Поднявшись по склону до этой точки, нужно точно таким же образом выбрать следующий объект. Количество подъемов до вершины умножается на высоту роста измеряющего. Высота при таком способе определяется приблизительно, но зато способ прост и не требует специального оборудования и чьей-то помощи. Только о безопасности во время подъемов или спусков не забывайте.

Для измерения крутизны склона нужен прибор, называемый эклиметром. Простейший эклиметр можно сделать из обычного металлического транспортира, крепкой нитки и грузика (например – тяжелой гайки).

Края основания транспортира отгибаются в одну сторону под прямым углом и на отогнутых частях проделываются небольшие отверстия, которые должны быть расположены строго симметрично по отношению друг к другу.

Оцифровка шкалы транспортира изменяется следующим образом: вместо 90° ставится 0°, а там, где стоит 0° и 180° ставится 90°. Промежуточные цифры тоже изменяются соответственно новым значениям.

Строго по центру основания транспортира проделывается еще одно отверстие, служащее для закрепления нити. К другому концу нити привязывается грузик. Конец с грузиком свободно свешивается.

Когда эклиметр наводится на нужный объект (вершину холма) так, чтобы он был виден через оба отверстия, нить с грузиком указывает вертикальный угол расположения объекта, то есть – крутизну склона.

Если у вас под рукой нет визирной линейки, то ее можно сделать и из обычной деревянной при помощи двух крупных канцелярских кнопок, шила и напильника.

Прочертите на задней стороне линейки линию строго по центру. На расстоянии 3–4 см от каждого края проделайте шилом отверстия и воткните в них кнопки так, чтобы их острые концы вышли наружу на лицевой стороне линейки. Затупите концы при помощи напильника, чтобы не поранить руки в процессе работы с линейкой.

Наводите линейку на предмет таким образом, чтобы совместить обе метки.

Даже если вы не станете топографом или географом, умение составлять планы местности при помощи глазомерной съемки пригодится вам в жизни.

План земельного участка

Планы земельных участков, которые имеются у каждого собственника такого участка, являются частным примером плана местности. Если на этом плане имеются отметки высот точек поверхности, нанесены построенные здания и подсобные строения, ограды, садовые дорожки, беседки и огородные грядки, вы имеете, по сути, трехмерную модель местности. Такая модель является основой для планирования территории земельного участка и работ по ландшафтному дизайну, она значительно облегчает проектирование и прокладку инженерных коммуникаций. В том случае, когда вы приобрели участок, чтобы построить на нем новый дом, такой план местности просто необходим. Существуют программные продукты, которые позволяют смоделировать рельеф этого участка и визуализировать его. Вы сможете, например, выбрать оптимальное место для постройки дачи или коттеджа с учетом имеющегося проекта.

Вспоминаем:

Что послужило прообразом географических карт? Что такое географическая карта?

Ключевые словагоризонтальная плоскость, план местности, географическая карта, масштаб.1. Отличия плана от карты

. План местности и географическая карта — это уменьшенное изображение земной поверхности на бумаге условными знаками. Но они имеют отличительные особенности.

Отличия плана местности от географической карты вытекают из величины изображаемой территории.

1. На географических картах показывается вся поверхность Земли или большие, крупные ее части, а планы составляются на небольшие участки местности. Изображение на картах дается в сильно уменьшенном виде. Уменьшение на планах значительно меньше, чем на картах. Планы имеют крупные масштабы (1:10 000 и крупнее). Поэтому на планах даны такие подробности, какие нельзя дать на карте.

2. На плане показаны точные очертания предметов местности, а на карте даже крупные объекты изображаются в обобщенном виде.

3. При построении планов кривизну шарообразной поверхности Земли не учитывают и считают, что участки поверхности, которые изображаются на планах, являются плоскостью. При построении карт кривизну земной поверхности всегда учитывают.

4. На картах всегда вычерчивают параллели и меридианы, а на планах — нет.

2. Значение карт.

Географические карты и планы — верные помощники человека при изучении природы, населения, ведении хозяйства.

По картам определяются очертания, размеры и взаимное расположение объектов. По ним можно измерять расстояния, длину рек, береговой линии, высчитывать площади отдельных территорий, определять высоты и глубины. На основе географических карт можно судить о географическом положении изучаемой территории, ее рельефе, полезных ископаемых, климате, реках, почвах, растительности, животном мире. Умение работать с картами различного содержания позволяет изучать природу, население и хозяйство территории.

Карты широко используются в практической деятельности человека: для ориентирования на местности, на транспорте, в туристических походах, экспедициях. Специальные географические карты помогают предсказывать погоду, землетрясения, наводнения и другие природные явления.

Карты служат людям для борьбы с болезнями. Например, в некоторых районах земного шара жители страдали тяжелой болезнью: у них появлялся зоб. Долгое время врачи не могли выявить причину заболевания. Когда на карту нанесли те районы, в которых жители были подвержены этому заболеванию, то обнаружили, что на этих территориях почвы и воды бедны йодом. Недостаток этого элемента способствует появлению зоба. Поэтому в некоторые продукты добавляют небольшое количество йода. Болезнь стала отступать.

Вы уже знаете, что, прежде чем приступить к изучению какой-либо территории, ее внимательно изучают по картам. Они служат основой для размещения различных хозяйственных объектов (плотин, каналов, водохранилищ, гидроэлектростанций, населенных пунктов, железнодорожных и автомобильных дорог и т. п.), для оценки природных условий, их преобразования.

1. Какие отличия географической карты от плана? 2. Какое значение имеют географические карты? Для чего они используются? 3. Вспомните, в каких случаях вам или вашим родителям приходилось пользоваться планами местности или географическими картами?

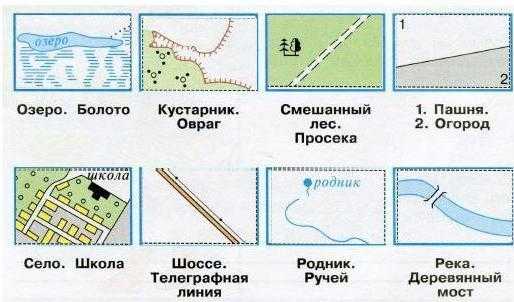

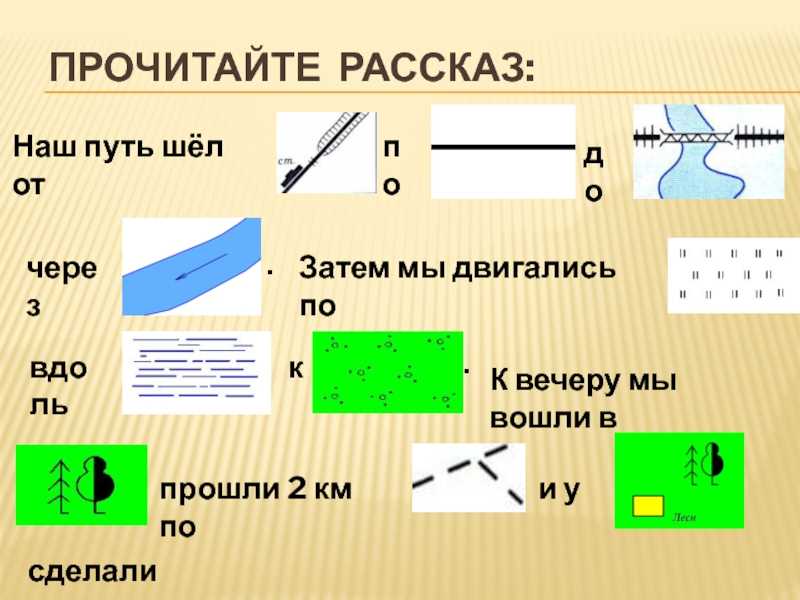

Какие бывают условные знаки?

Условные знаки – это специальные графические символы, которые используются на картах и планах для обозначения различных объектов и явлений. Они помогают наглядно представить информацию о местности и ориентироваться на плане.

Существует большое количество условных знаков, каждый из которых обозначает определенный объект или явление. Некоторые из наиболее распространенных условных знаков включают в себя:

• Дом – знак, обозначающий жилые здания.
• Школа – знак, указывающий на наличие образовательного учреждения.
• Больница – знак, обозначающий медицинское учреждение.
• Магазин – знак, указывающий на наличие торгового объекта.
• Парк – знак, обозначающий зеленую территорию или место отдыха.

Знаки могут быть выполнены в различных цветах и черно-белой графике. Они часто имеют универсальное значение, поэтому их можно встретить не только на местности, но и в различных картографических книгах и путеводителях.

Кроме того, на картах применяются условные знаки для обозначения географических особенностей, таких как реки, озера, холмы и горы. Эти символы обычно отличаются от знаков, указывающих на объекты населенных пунктов.

Условные знаки	Пример изображения
Река
Озеро
Холм
Гора

Условные знаки являются важным инструментом для компоновки плана или карты, и их использование позволяет предоставить информацию о местности в более понятном и наглядном виде.

Географические координаты и их определение по карте

В 1960 году с территории СССР запущена ракета, которая, пролетела определенное расстояние и опустилась в заданном районе. Географические координаты данного района равны 100с.ш. и 1700з.д., зная это, можно определить участок приземления ракеты. Однако для определения координат необходимо познакомиться с географической широтой и долготой.

Широта всех участков Земли проявляется в градусах, которые ведут отсчет от экватора (00) к полюсам (900). Санкт-Петербург расположен на 600 северной широты (с.ш.), а Якутск на 640с.ш. Поэтому, чтобы определить географические координаты места на карте, нужно выявить параллель его местонахождения.

На карте полушарий в атласе параллели проведены через 200. Все точки с географическими координатами, находящимися севернее экватора, имеют северную широту. Город Кейптаун имеет географические координаты, лежащие южнее экватора. В данном случае широта будет южная (ю.ш.) и может изменяться от 00 до 900. Таким образом можно составить алгоритм определения широты на карте.

Чтобы определить на карте какое-либо место нужно знать не только географическую широту, но и долготу. Например, на одной широте могут располагаться несколько городов, но географические координаты их будут различные.

Как и широта, долгота выражается в градусах, которые отсчитываются от нулевого меридиана. Географические координаты места на карте расположенного к востоку от меридиана будут иметь восточную долготу (в.д.), а к западу – западную (з.д.). Градусы долготы на глобусе и карте обозначаются на экваторе.

Получив широту и долготу можно указать полные географические координаты. Например, Санкт-Петербург расположен на 600с.ш. и 300в.д. Какие географические координаты имеет столица России – Москва? Ее можно найти между 400с.ш. и 600с.ш., точнее широта 550. Долгота расположена между 400 и 300, приблизительно будем считать 380в.д. Тогда получаем координаты Москвы 550с.ш. и 380в.д.

Рассмотрев различные способы изображения поверхности земного шара, можно сказать, что каждый из них важен не только для ученых, но и простых людей. В настоящее время их применяют во многих областях человеческой деятельности.

Маршрутная (контурная) съёмка

Проводится вдоль линии дороги, реки, кромки леса, по берегу озера и других более или менее прямоугольных участков. Путь делят на точки, между которыми измеряют расстояния, а из каждой точки производят определение азимутов и расчет расстояний до опорных объектов. При этом съёмка производится смешанным способом. Порядок:

1. в каждой точке ориентируют планшет на север;
2. путём полярной съёмки или способом перпендикуляров наносят основные объекты на план, затем проводят линию к следующей точке;
3. измеряют расстояние между точками и откладывают его в масштабе на план;
4. проводят съёмку из второй точки.

Вам будет интересно

Подумайте! Когда нужно начинать ориентироваться – до похода или тогда, когда уже заблудился? Какие способы…

При селекционной и экспериментальной работе часто бывает нужно определить генотип особи с доминантными признаками. При…

Картографические проекции сегодня – это математические способы изображения всего земного эллипсоида или его части на…

Чтобы измерить расстояние по плану, карте или глобусу, нужно знать, что такое масштаб и уметь…

Вспомните! Как доказать, что Земля шарообразна? Как развивались знания о форме Земли в процессе её…

• На железной дороге фет анализ стихотворения кратко



• Патрик несс больше чем это краткое содержание



• Рассказы и сказки е пермяка для 3 класса план урока



• Как могут быть организованы файлы во внешней памяти кратко



• Что такое автократия простыми словами кратко и ясно

Выбор масштаба плана

Для выбора масштаба плана, необходимо учесть несколько факторов:

1. Размер листа бумаги: Если у вас есть определенный размер листа бумаги, то выбор масштаба будет зависеть от того, какую часть местности вы планируете изобразить на этом листе. Например, чтобы изобразить весь город на листе формата А4, вам потребуется масштаб около 1:5000.
2. Содержание и цель плана: Если вы хотите изобразить подробности местности, такие как дома, улицы, реки и леса, то вам понадобится масштаб большего значения, например, 1:1000. Если же цель вашего плана только обозначить границы участка или местоположение объекта, то подойдет масштаб меньшего значения, например, 1:2000.
3. Доступность информации: Если у вас есть измерения местности или готовые карты, то на основе этих данных можно выбрать наиболее подходящий масштаб плана.

Правильный выбор масштаба позволит вам наиболее точно и понятно изобразить местность на плане и использовать условные знаки соответствующего размера.

Вопрос-ответ:

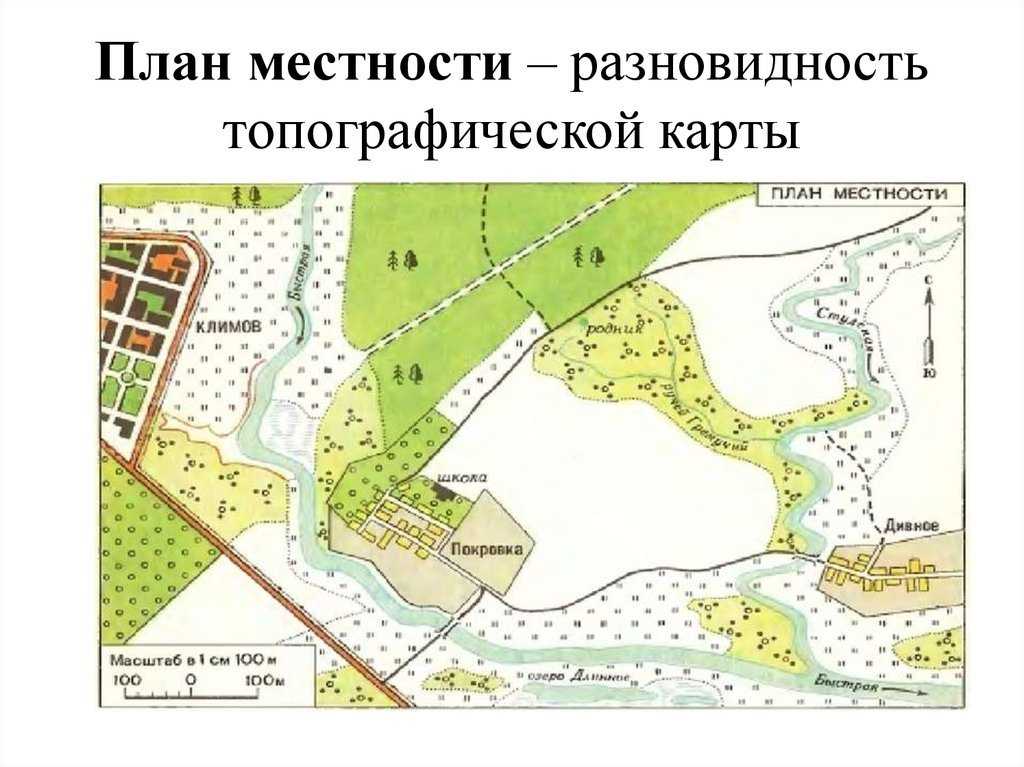

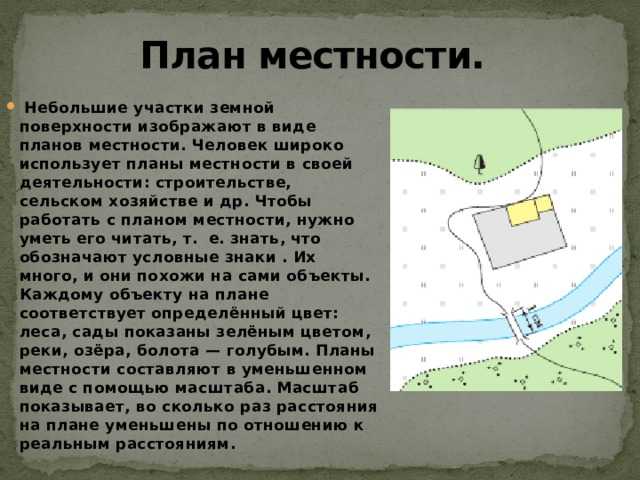

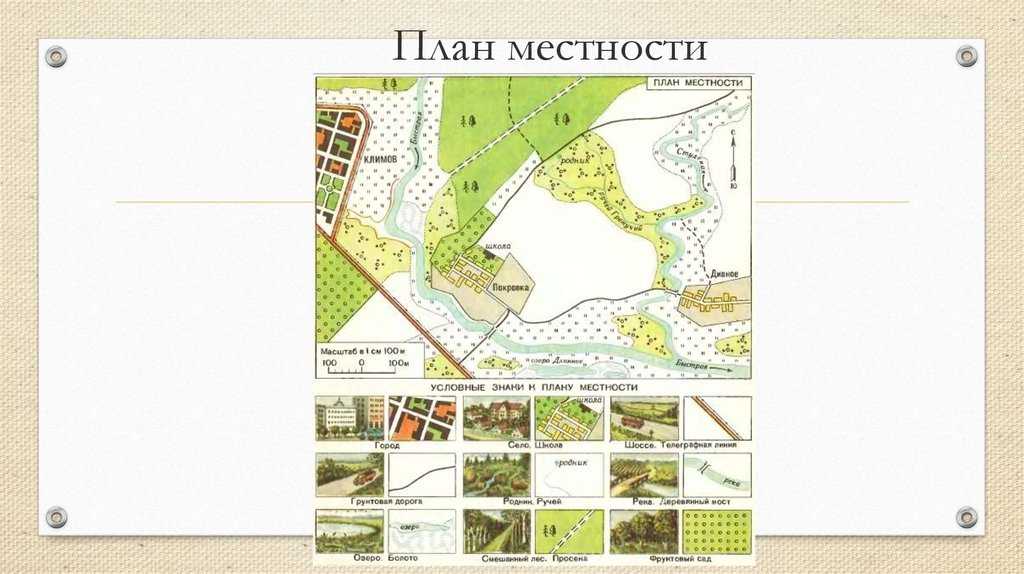

Что такое план местности?

План местности — это графическое изображение определенной территории, на котором отмечены объекты и элементы, такие как дороги, здания, реки, озера и т.д.

Для чего нужен план местности?

План местности используется для ориентирования на местности, планирования маршрутов, поиска конкретных объектов, определения точного местоположения и т.д.

Как научиться читать план местности?

Чтение плана местности можно научиться только практикой

Важно уметь распознавать основные элементы, такие как дороги, реки, здания, и определять их местоположение и направление. Также полезным навыком будет умение работать с компасом и картой

Как использовать план местности в 3 классе?

В 3 классе можно использовать план местности для изучения окружающей среды, определения местоположения школы и дома, разработки маршрутов пешеходных прогулок и т.д. Также это может быть полезным инструментом для обучения географии и ориентирования на местности.

Какие инструменты нужны для работы с планом местности?

Для работы с планом местности необходимы компас, линейка, карандаши разных цветов, эрасер, а также сам план местности. Если необходимо работать с электронными картами, то нужен доступ к интернету и компьютеру или мобильному устройству.

Обозначение парка на плане местности

Сюда входят все типы общественных парков, скверов, насаждений. Это комплексный знак, и обычно отмечает совокупность определенных деталей ландшафта (рисунок 3).

Рисунок 3. Обозначение парка на плане

Обозначение парка на плане местности может осуществляется одним из следующих способов:

1. Монолитная заливка определенного цвета (чаще всего светло-зеленого) с очерченными границами. В центральной части фигуры будет нанесено название парка. Применимо на любых масштабах.
2. Миниатюра парка, которая отражает его внутреннюю структуру – дорожки, расположение насаждений, выходы. Используется на крупномасштабных, приблизительных, картах.

Виды условных знаков на картах

Условные знаки географических карт необходимы для отображения на плане местности схематических объектов, их особенностей и характеристик. Делятся на три разновидности, которые определяются масштабностью: линейные, площадные и точечные.

Каждая из них включает в себя схожие по особенностям объекты: индустриальные постройки и административные объекты (мосты, железнодорожные переправы, границы между областями и странами) или детали природного ландшафта. Каждая группа обозначается простым и легко запоминающимся значком. Например, хвойные леса представлены схематичным символом сосны (Рисунок 4).

Он достоверно отображает род предмета и универсален для большинства планов местности, что обеспечит удобную и мгновенную ориентировку в любых условиях.

Рисунок 4. Виды знаков на картах

Основные требования к значкам, по которым можно осуществить подбор подходящей географической карты:

1. Удобочитаемость и узнаваемость;
2. Отсутствие перегруженности элементов;
3. Легкость в запоминании;
4. Компактность и достоверность.

Что включают в себя условные знаки топографических карт, мы рассмотрим далее.

Линейные знаки

Линейные условные знаки на карте изображают объекты, имеющие определенную протяженность (Рисунок 5).

Среди них:

1. Дороги (автострады, трассы, шоссе, тропинки). Разделяются на грунтовые и асфальтированные. Современные и пригодные для автомобильной езды выделяются оранжевым. Серым или черным представлены не асфальтированные участки дороги или тропы;
2. Железнодорожные и трамвайные колеи. Разделяются по количеству путей (одна или несколько пар рельс), ширине (узкая или стандартная), а также общему состоянию (рабочие, закрытые и в режиме стройки). Обозначаются горизонтальной линией, на которую нанесены перпендикулярные черточки в порядке: одна колея – одна черта. На линию наносится прямоугольник, который обозначает здание вокзала или платформу;
3. Мосты. Различаются в зависимости от материала (железобетонные, деревянные, каменные и другие), количества ярусов, динамики (цельный, раздвижной или подъемный). Понтонные (плавучие) обозначаются отдельными символами;
4. Газо- или нефтепроводы;
5. Линии электропередач;
6. Вышки сотовой или радиосвязи;
7. Реки любой длины или ручьи, каналы;
8. Любые ограждения или стены,
9. Границы между населенными пунктами и странами.

Рисунок 5. Пример линейных знаков

Представлены цветными тонкими, полужирными и жирными линиями (прямыми, кривыми). Стоит отметить, что точной является только их длина в миллиметрах с переводом в масштабе.

На географических картах отсутствует правильное обозначение ширины линейных знаков. Преувеличенная ширина упрощает процесс чтения. К данной группе относятся также изолинии (изогипсы), необходимые для объемного обозначения форм и особенностей территории.

Площадные знаки

Площадные (они же масштабные) условные знаки на карте местности нужны для правильной передачи формы и очертаний, рельефа, размеров и расположения крупных географических объектов (Рисунок 6). Также носят название «контурные».

В их число входят как отдельные участки местности, так и целые города. Имеют достоверную длину и ширину в двухмерной плоскости, представленную в уменьшенном масштабе (например, 1:10000) и максимально приближенные к действительности формы.

Их структура делится на контур и цветной фон, штриховку или сетку одинаковых символов, обозначающих свойства объекта.

Рисунок 6. Пример площадных знаков

Граница каждого знака выделяется цветом, вызывающим правильные ассоциации: водоемы и водохранилища – голубым и синим; естественный рельеф – от коричневого до зеленого; городские или сельские улицы – розовым

Стоит принимать во внимание, что размещенные внутри масштабного знака пояснительные обозначения не указывают достоверно, где именно расположен объект

 Что делать если заблудился в лесу

Точечные знаки

Точечные (они же безмасштабные) условные знаки военных карт применяются для точного отображения предметов и деталей ландшафта вне площадных ограничений. Не имеют никаких ограничений по размерам.

Достоверное месторасположение обозначается главной точкой, которая размещается:

• Для строгих геометрических фигур – прямоугольников, треугольников, кругов – строго по центру;
• Для перспективных фигур – маяков, башен – посредине основания;
• Для фигур с прямоугольным основанием – разновидностей деревьев, столбов электропередач – на вершине угла;
• Для сочетания нескольких фигур – нефтегазовых вышек, храмов, башен – в центре нижнего значка.

Зная расшифровку обозначений на карте (условных знаков), можно легко сориентироваться даже в самой труднопроходимой местности.

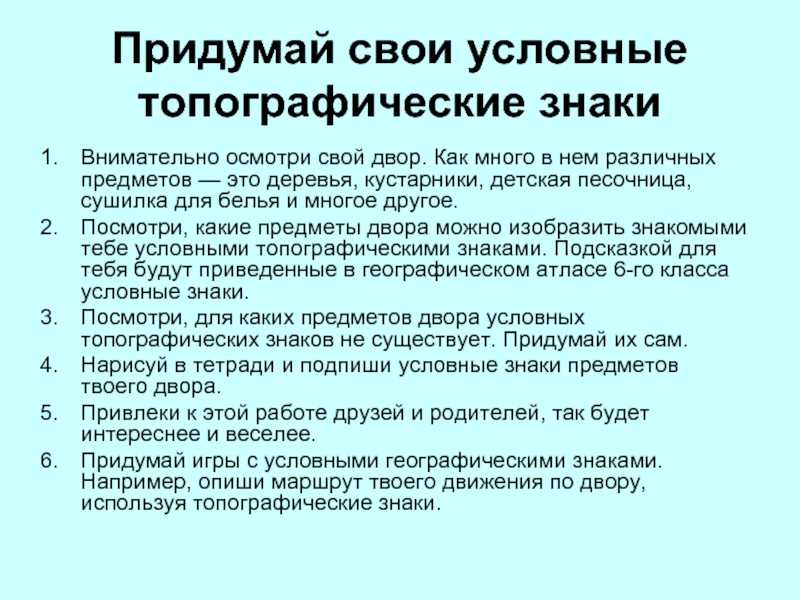

Слайд 9Придумай свои условные топографические знакиВнимательно осмотри свой двор. Как много

в нем различных предметов — это деревья, кустарники, детская песочница,

сушилка для белья и многое другое.Посмотри, какие предметы двора можно изобразить знакомыми тебе условными топографическими знаками. Подсказкой для тебя будут приведенные в географическом атласе 6-го класса условные знаки.Посмотри, для каких предметов двора условных топографических знаков не существует. Придумай их сам.Нарисуй в тетради и подпиши условные знаки предметов твоего двора.Привлеки к этой работе друзей и родителей, так будет интереснее и веселее.Придумай игры с условными географическими знаками. Например, опиши маршрут твоего движения по двору, используя топографические знаки.

Условные обозначения топографической съемки

Все элементы ситуации местности, существующей застройки, подземных и надземных коммуникаций, характерные формы рельефа отображаются на топографической съемке условными знаками. Их можно подразделить на основные четыре типа:

1. Линейные условные знаки (отображают линейные объекты: ЛЭП, дороги, продуктопроводы (нефть, газ), линий связи и т.д. )

2. Пояснительные подписи (указывают дополнительную характеристику изображенных объектов)

3. Площадные либо контурные знаки (изображают те объекты, которые можно отобразить в соответствии с масштабом карты и занимающие определенную площадь)

4. Внемасштабные условные знаки (отображают те объекты, которые невозможно выразить в масштабе карты)

Чаще всего встречаемые условные знаки топосъемки:

-Пункты гос. геодезической сети и пункты сгущения

— Границы землепользования и отводов с межевыми знаками в точках поворота

— Строения. Цифрами указывается этажность. Пояснительные подписи даются для указания огнестойкости здания (ж — жилое неогнестойкое (деревянное), н — нежилое неогнестойкое, кн — каменное нежилое, кж — каменное жилое (обычно кирпичное), смж и смн — смешанное жилое и смешанное нежилое — деревянные здания с тонкой облицовкой кирпичом или с этажами, построенными из разных материалов (первый этаж кирпичный, второй деревянный)). Пунктиром отображается строящееся здание

— Откосы. Применяются для отображения оврагов, насыпей дорог и других искусственных и естественных форм рельефа с резкими перепадами высот

— Столбы ЛЭП и линий связи. Условные обозначения повторяют форму сечения столба. Круглый или квадратный. У железобетонных столбов в центре условного знака точка. Одна стрелка в направлении электропроводов — низковольтные, две — высоковольтные ( 6кв и выше)

— Подземные и надземные коммуникации. Подземные — пунктирная линия, надземные — сплошная. Буквы указывают на тип коммуникаций. К — канализация, Г — газ, Н — нефтепровод, В — водопровод, Т — теплотрасса. Также даются дополнительные пояснения: Количество проводов для кабелей, давление газопровода, материал труб, их толщина и т.д.

— Различные площадные объекты с поясняющими подписями. Пустырь, пашня, стройплощадка и т.д.

— Автомобильные дороги. Буквы указывают на материал покрытия. А — асфальт, Щ — щебень, Ц — цемент или бетонные плиты. На грунтовых дорогах материал не указывается, а одна из сторон изображается пунктиром.

— Горизонтали. Служат для отображения рельефа местности. Представляют собой линии, образованные при сечении земной поверхности параллельными плоскостями через одинаковые интервалы изменения высоты.

— Отметки высот характерных точек местности. Как правило в Балтийской системе высот.

— Различная древесная растительность. Указывается преобладающая порода древесной растительности, средняя высота деревьев, их толщина и расстояние между деревьями (густота)

— Различная луговая растительность

— Заболоченность с камышовой растительностью

— Ограждения. Заборы каменные и железобетонные, деревянные, штакетник, сетка рабица и др.

Часто используемые сокращения на топосъемке:

разв. — Разрушенное (или развалившееся)

3пр. — Три провода на столбе ЛЭП

1каб. — Один кабель на столбе

V — Линии связи. Цифрами количество кабелей, например 4V — четыре кабеля

стр. пл. — Строительная площадка

Д — Деревянное покрытие. Практически не встречается.

дор. указ. — Дорожный указатель

арт.скв. — артезианская скважина

Условные обозначения могут отличаться на планах различных масштабов, поэтому для чтения топоплана необходимо пользоваться условными знаками для соответствующего масштаба.

4 Responses

sell-out.org

В целом топографическая съемка требует специальных навыков для составления и расшифровки. Однако унификация обозначений облегчает работу с картами.

Заказать топосъемку земельного участка в Краснодаре вы можете в https://geostroy-yug.ru

Составление простейшего плана местности по описанию

Остановимся на составлении плана местности по описанию. Если есть описание маршрута движения или небольшого участка местности, то мы, используя условные знаки, можем составить план.

Рассмотрим на примере движения геологов:

Поэтапно составим алгоритм действий для составления рисунка плана местности.

На бумаге необходимо провести стрелку, обозначающую стороны горизонта. Это необходимо для ориентирования по плану местности.
Выберем оптимальный масштаб и обозначим на плане местности. В данном случае приемлем, будет масштаб в 1 см – 100 м.
Так как геологи двигались в северном и северо-восточном направлении, начальную точку отметим ближе к югу. Началом пути считается родник, поэтому нанесем его условным обозначением на план местности.
От родника они двигались в северо-восточном направлении 400 м, значит, отмеряем с помощью линейки 4 см. Путь они проходили по грунтовой дороге, обозначаем ее условным знаком на плане местности.
Достигли они реки, которая протекала с востока на запад. Отмечаем на плане реку и направление ее течения. Через реку обозначаем мост.
Путь они продолжили по дороге и через 600 м увидели озеро. Линейкой отмеряем 6 см на север и рисуем озеро

Обращаем внимание, что озеро имеет определенные размеры.
По всей дороге слева от них рос смешанный лес, а справа – хвойный. С помощью условных знаков обозначаем на плане местности.
От озера отмеряем 5 см на северо-восток и по обеим сторонам тропинки обозначаем луг.
Затем они вошли в хвойный лес и увидели домик лесника.. В результате проделанной работы у нас должен получиться географический план местности с условными знаками, схожий с представленным ниже рисунком

В результате проделанной работы у нас должен получиться географический план местности с условными знаками, схожий с представленным ниже рисунком.

Чем же отличается карта от плана местности?

1. Масштаб плана более крупный, а на карте более мелкий.
2. На плане местности и географической карте объекты изображаются в масштабе, однако на карте это происходит не всегда. Например, города на карте обозначены кружочком, а на плане города есть отдельные улицы и дома.
3. Направление на плане определяется по прямой стрелке, а на карте по линиям градусной сети.

Несмотря на все эти различия,они изображают земную поверхность в масштабе с помощью условных знаков.

Составление простейшего плана местности по описанию

Остановимся на составлении плана местности по описанию. Если есть описание маршрута движения или небольшого участка местности, то мы, используя условные знаки, можем составить план.

Рассмотрим на примере движения геологов:

Поэтапно составим алгоритм действий для составления рисунка плана местности.

На бумаге необходимо провести стрелку, обозначающую стороны горизонта. Это необходимо для ориентирования по плану местности.
Выберем оптимальный масштаб и обозначим на плане местности. В данном случае приемлем, будет масштаб в 1 см – 100 м.
Так как геологи двигались в северном и северо-восточном направлении, начальную точку отметим ближе к югу. Началом пути считается родник, поэтому нанесем его условным обозначением на план местности.
От родника они двигались в северо-восточном направлении 400 м, значит, отмеряем с помощью линейки 4 см. Путь они проходили по грунтовой дороге, обозначаем ее условным знаком на плане местности.
Достигли они реки, которая протекала с востока на запад. Отмечаем на плане реку и направление ее течения. Через реку обозначаем мост.
Путь они продолжили по дороге и через 600 м увидели озеро. Линейкой отмеряем 6 см на север и рисуем озеро

Обращаем внимание, что озеро имеет определенные размеры.
По всей дороге слева от них рос смешанный лес, а справа – хвойный. С помощью условных знаков обозначаем на плане местности.
От озера отмеряем 5 см на северо-восток и по обеим сторонам тропинки обозначаем луг.
Затем они вошли в хвойный лес и увидели домик лесника.. В результате проделанной работы у нас должен получиться географический план местности с условными знаками, схожий с представленным ниже рисунком

В результате проделанной работы у нас должен получиться географический план местности с условными знаками, схожий с представленным ниже рисунком.

Чем же отличается карта от плана местности?

1. Масштаб плана более крупный, а на карте более мелкий.
2. На плане местности и географической карте объекты изображаются в масштабе, однако на карте это происходит не всегда. Например, города на карте обозначены кружочком, а на плане города есть отдельные улицы и дома.
3. Направление на плане определяется по прямой стрелке, а на карте по линиям градусной сети.

Несмотря на все эти различия,они изображают земную поверхность в масштабе с помощью условных знаков.

Что такое план местности и условные знаки

Чертеж небольшого участка, выполненный в масштабе, получил название плана. Для того, чтобы разобраться, как составить план местности, нужно познакомиться с понятием «масштаб».

Масштаб – величина, показывающая, во сколько раз уменьшено действительное расстояние. Масштабом пользуются при изображении земной поверхности.

Наличие масштаба считается главным отличием от обычного рисунка. Также участок показан как бы сверху и с помощью условных обозначений. Ниже перечислены условные знаки для изображения объектов. Цветная картинка представляет вид местности, а черно-белая – это условное обозначение.

Условные знаки Источник

Зная обозначения легко понять, что находится на данном месте: шоссе или полевая дорога, овраг или река, лиственный или смешанный лес. На плане обязательно указываются стороны горизонта в виде стрелки: С – северное, Ю – южное. Это позволяет ориентироваться, находить взаимное расположение предметов по сторонам горизонта.

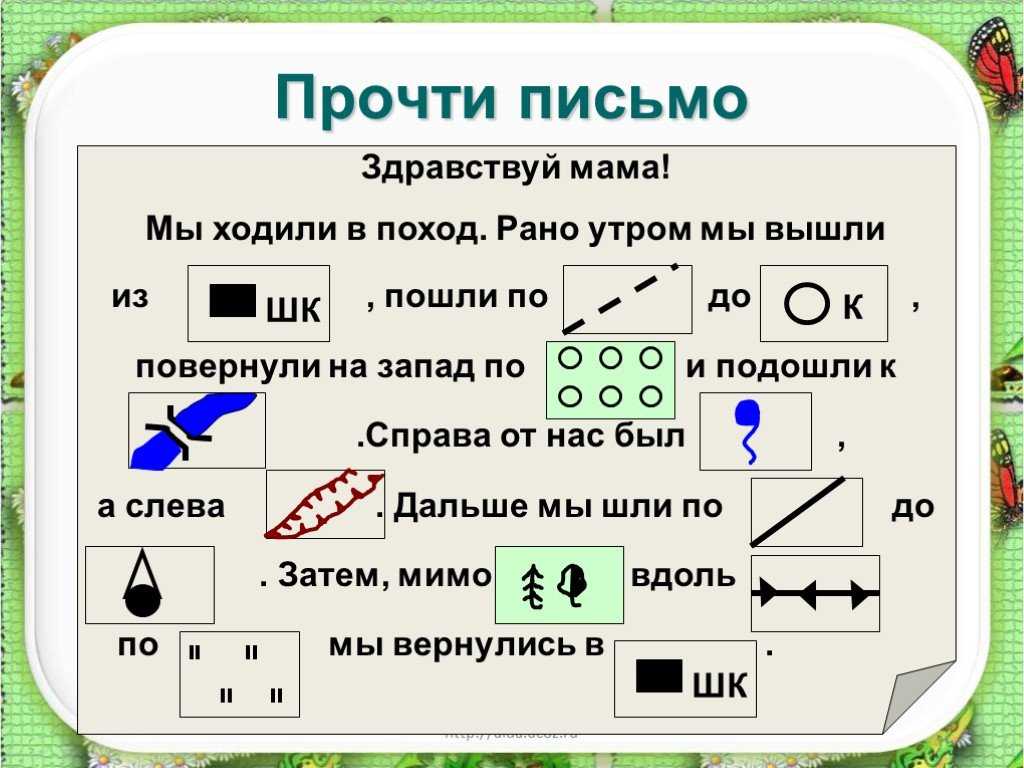

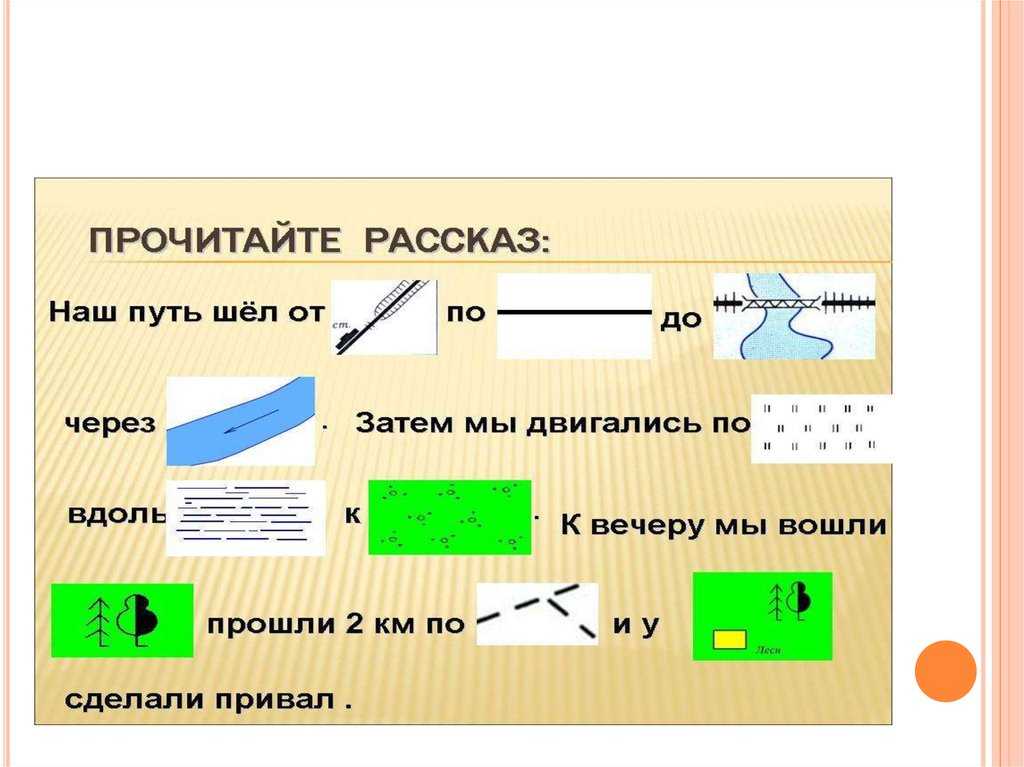

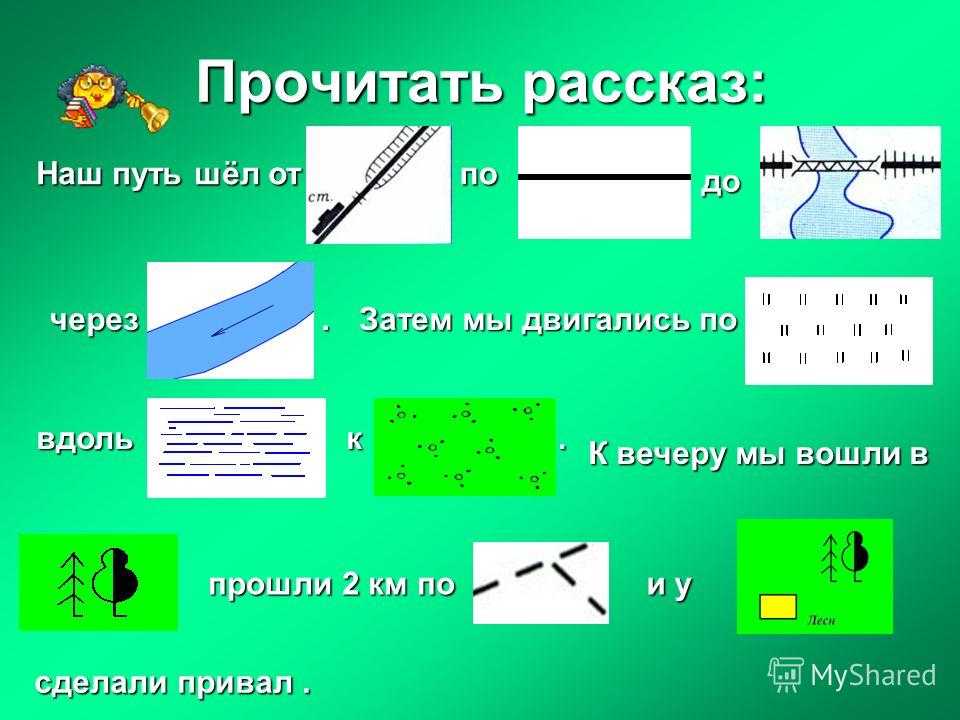

Часто в жизни бывает необходимо прочитать план местности или составить его описание. Потренироваться в чтении плана можно используя рисунок ниже

Обратите внимание на стороны горизонта и условные обозначения

По данному описанию можно не только совершать воображаемый поход, но и можно самостоятельно осуществить составление плана местности.

Как составить простейший план какого-либо участка местности, если нет его описания? В таких случаях пользуются несколькими способами. Сходство их в том, что вы должны обязательно находиться на том участке, где будете составлять план. Познакомимся с основными съемками местности.

1. Глазомерная съемка может быть освоена любым человеком, так как установление расстояния между предметами производится на глаз. Для этого понадобятся инструменты: планшет, лист бумаги, компас, карандаш, ластик. На бумаге указываем стороны горизонта, предварительно определенные по компасу, и определяем масштаб. Объекты, находящиеся в пределах нашей видимости, вычерчиваем на план условными знаками.

1. Составление плана местности методом маршрутной съемки наиболее простое. Необходимо выбрать маршрут, по которому будем двигаться. Для того, чтобы составить план местности методом маршрутной съемки мы проходим по маршруту и отмечаем объекты, встреченные по пути. Отмечаем их условными обозначениями на листе, обязательно указываем стороны горизонта.

1. Полярная съемка считается еще одним способом составления плана местности. Для этого выбирается точка на местности, из которой хорошо видны все объекты. Из данной точки или полюса, производят составление плана. Отмечают стороны горизонта на бумаге, определяют масштаб. Затем кладут линейку и вычерчивают направления на объекты, которые потом измеряют шагами. Измеренные расстояния отмечаются на бумаге.

Шаг 2: Размещение условных знаков на плане местности

После того, как вы определили места, где требуется разместить условные знаки на плане местности, нужно продолжить с выполнением этого шага.

1. Внимательно изучите карту местности, чтобы понять, какие условные знаки и в каких местах необходимо разместить.

2. Выберите подходящий размер для каждого условного знака. Учтите, что условные знаки должны быть четкими и различимыми на плане местности, даже при маленьком масштабе.

3. Определите точное место для размещения каждого условного знака на плане местности с помощью координат или отметок.

4. Используйте карандаш или ручку для рисования контуров каждого условного знака на плане местности. Стремитесь сделать контуры четкими и законченными.

5. Если вы ошиблись при рисовании условного знака, не стесняйтесь дорисовывать или исправлять его. Главное — чтобы знак был четким и понятным для чтения.

6. После того, как все условные знаки размещены на плане местности, пройдитесь глазами по всему плану, чтобы убедиться, что они отмечены правильно и четко видны.

7. Если вы остались довольны результатом, переходите к следующему шагу — рисованию условных знаков с использованием специальных символов или цветов. Если же заметили ошибку или неуверены в правильности размещения знаков, отметьте это и вернитесь к шагу 2 для исправления.

8. После того, как все условные знаки корректно размещены на плане местности, переходите к следующему этапу — окончательной отрисовке и оформлению плана.
