Отличие лазерного уровня от лазерного нивелира

7.2. 2 проверка.Горизонтальная нить сетки нитей должна быть перпендикулярна оси вращения нивелира

_______
С помощью круглого уровня приводят ось вращения нивелира в отвесное положение.
Среднюю нить наводят на хорошо видимую точку и наводящим винтом плавно вращают трубу в горизонтальном направлении.
Нить сетки не должна сходить с выбранной точки.
Эту же поверку можно делать, наводя среднюю нить на нить отвеса. Средняя нить и нить отвеса должны совпадать.

_______
При несоблюдении условия необходимо снять защитный колпачок и развернуть сетку нитей, предварительно ослабив четыре винта в торце окулярной части трубы отверткой. Выполнение этого условия гарантируется заводом. Поверку делают путем вращения трубы по азимуту. Исправление делают поворотом сетки.

1-ая и 2-я поверка

Измерение высот оптическим нивелиром.

Предположим, что нам нужно выставить высоты будущего фундамента. Ставим рейку на первую вершину (угол фундамента), а при отсутствии рейки можно использовать обычную рулетку, делать это нужно будет с помощником

Важно, чтобы рейка стояла строго вертикально, от этого зависит точность замеров. Далее наводим объектив нивелира на рейку, если рейку видно не чётко вращаем винт регулировки фокусировки пока изображение не станет чётким

В окуляр вы должны увидеть чёткую шкалу деления рейки и линии перекрестия. Если линии перекрестия не чёткие или не видны, нужно отрегулировать окуляр.

Регулировка оптического нивелира

Итак, поочерёдно переставляя рейку записываем все показания делений шкалы на горизонтальной линии перекрестия. Получаем следующие результаты:

• Вершина 1 – 288,4 см
• Вершина 2 – 292,9 см
• Вершина 3 – 289,8 см
• Вершина 4 – 291,2 см

Измерение высот оптическим нивелиром

Из результатов видно, что самая низкая вершина (с самым большим показателем) №2 – 292,9 сантиметра от уровня грунта. Находим разницу между показателями остальных вершин с вершиной№2

• Вершина 1 – 288,4 – 292,9 = 4,5 см
• Вершина 2 – 0,0 см
• Вершина 3 – 289,8 – 292,9 = 3,1 см
• Вершина 4 – 291,2 – 292,9 = 1,7 см

Для разметки фундамента мы собираемся натянуть шнур на высоте предположим 20 см от проектируемого нуля застройки (вершина 2) и задать им горизонт. Соответственно по вершинам будет следующая высота от уровня грунта.

• Вершина 1 – 20 – 4,5 = 15,5 см
• Вершина 2 – 20 см
• Вершина 3 – 20 – 3,1 = 16,9 см
• Вершина 4 – 20 – 1,7 = 18,3 см

Вот мы и получили горизонтальную плоскость застройки.

Можно ли переворачивать нивелир. Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Принцип действия нивелира. Установка прибора

Принцип работы спиртового уровня очень прост: оптическая ось прибора строго горизонтальна и не отклоняется при вращении прибора, она всегда находится в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Начните с установки устройства. Разверните и установите штатив. При работе на мягком грунте вдавите наконечники, которыми заканчиваются ножки штатива.

Отрегулируйте ножки на удобную рабочую высоту так, чтобы штатив находился ровно на верхней поверхности, где вы разместите спиртовой уровень.

Извлеките спиртовой уровень из защитного футляра и установите его на штатив, закрепив винтом штатива.

Теперь расположите спиртовой уровень так, чтобы его оптическая ось была абсолютно горизонтальной. Для этого прибор оснащен круглым пузырьковым уровнем на раме. Поверните верньер на ножках прибора, чтобы расположить пузырек строго по центру уровня (см. рис. 1).

Теперь, как бы вы ни вращали трубку прибора, оптическая ось будет горизонтальной.

Работа с духовным уровнем на месте

Суть и специфика нивелирования

Существует немало способов установить искривление земной поверхности: по малейшей разнице в атмосферном давлении, с использованием теодолита или водяного уровня и прочих приспособлений. Однако геометрическое нивелирование считается наиболее универсальным, быстрым и точным способом: даже у технических нивелиров, используемых в строительстве, погрешность измерений составляет всего 10 мм на один км.

Суть нивелирования заключается в определении разности высот (превышения) каждой из набора точек на местности относительно некоторой эталонной точки, называемой в строительстве репером. После того, как виртуальная плоскость была определена, относительно нее отсчитывают нулевую отметку, которая в большинстве случаев лежит на уровне пола первого этажа здания.

В принципе, в нивелировании нет ничего сложного кроме двух специфических моментов. С одной стороны, геодезист с напарником должны уметь пользоваться нивелиром и рейкой, знать тонкости настройки и правильно устанавливать контрольные столбы. Другой нюанс заключен в том, что на местности могут присутствовать объекты, препятствующие визуальному контакту между нивелиром и рейкой. Поэтому место установки нивелира приходится периодически переносить, определяя временные реперы и устанавливая разность высот для них. Но в конечном итоге все расчеты сводятся к банальной арифметике.

Установка нивелира на опору

Нивелир — это оптический прибор, который используется для измерения высот различных объектов и контроля высотных отметок. Для работ с нивелиром необходима правильная установка на опору.

Перед установкой нивелира на опору необходимо убедиться, что опора устойчива и не подвержена вибрациям. Также следует убедиться, что опора расположена на плоской поверхности.

Для установки нивелира необходимо разложить опору на плоскую поверхность и закрепить ее гайками. Затем установить вертикальный штатив на опору и закрепить его гайками.

После установки опоры и штатива можно установить нивелир на штатив. Нивелир должен быть установлен точно по центру штатива и зафиксирован винтом. Также необходимо убедиться, что ось нивелира находится в точности над опорой.

После установки нивелира на опору следует произвести проверку горизонтальности и вертикальности направления лазерной линии, а также проверить работоспособность нивелира. Необходимо отметить, что для получения точных результатов установка нивелира должна производиться очень аккуратно и в соответствии с инструкцией производителя.

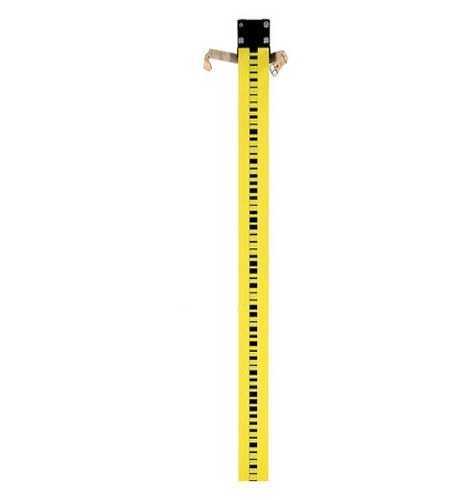

Нивелирные рейки

Шашечные рейки изготовляются из высушенной первосортной ели; допускается изготовление реек из пластмасс, металлов и сплавов, если при этом выполняются требования ГОСТа на массу рейки, на температуру ее использования и т.п. . Перед покраской рейку пропитывают водоотталкивающим составом и грунтуют; деления в виде шашечек наносят черной краской на одну сторону рейки и красной краской на другую. Дециметровые деления подписывают.

На нижнюю часть рейки крепится металлическая пластина, называемая пяткой рейки. На черной стороне пятки соответствует нулевое деление рейки; на красной – отсчет, больший 4000 мм; поэтому отсчеты по красной и черной сторонам рейки не могут быть одинаковыми. Разность пяток для данной рейки является постоянной величиной, что позволяет контролировать правильность отсчетов. В литературе разность пяток называют также разностью нулей рейки.

Для установки рейки в отвесное положение на ней имеется круглый уровень или отвес.

На штриховых односторонних рейках деления наносят на инварную ленточную полосу, которая натягивается вдоль деревянного бруска при помощи специального устройства. Деления в виде штрихов наносят через 5 мм.

Для определения пригодности нивелирных реек к работе выполняют их исследования.

Поверхность рейки должна быть плоской. Уклонение от плоскости по ГОСТу допускается 3 мм для РН-05, 6 мм для РН-3 и 10 мм для РН-10. Вдоль рейки натягивают нитку и просвет между ниткой и рейкой измеряют в самом широком месте. Случайная ошибка в положении дециметровых и метровых делений не должна превышать 0.15 мм для штриховых инварных реек и 0.5 мм для деревянных шашечных реек. Это исследование выполняют с помощью контрольной линейки. Определение разности пяток или разности нулей рейки. Это исследование выполняют путем взятия отсчетов по черной и красной сторонам рейки, стоящей на одной и той же точке. Поверка круглого уровня рейки выполняется либо по отвесу, либо по вертикальной нити сетки нитей нивелира. Отвес укрепляют прямо на рейку и устанавливают ее отвесно, при этом пузырек уровня должен находиться в нуль-пункте. В противном случае исправительными винтами уровня пузырек приводят в нуль-пункт.

Источники ошибок при геометрическом нивелировании.

Ошибка установки визирной линии трубы в горизонтальное положение по уровню; при t = 25″ она достигает 3″ – 4″. Для расстояния 100 м это приводит к ошибке отсчета по рейке 2 мм. Ошибка отсчета из-за ограниченной разрешающей способности трубы нивелира; при увеличении V = 25x эта ошибка достигает 1.2 мм на 100 м расстояния. Нарушение главного условия нивелира; при нивелировании строго из середины эта ошибка исключается. Наклон рейки. Для уменьшения влияния наклона рейки ее рекомендуется слегка покачивать вперед-назад около вертикального положения; при отсчетах меньше 1000 мм рейку качать нельзя. При покачивании рейки отсчеты по ней изменяются; наименьший отсчет является правильным. Ошибка нанесения делений на рейке.

Общая ошибка отсчета по шашечной рейке нивелиром Н-3 оценивается в 4 мм на 100 м расстояния.

Оптический нивелир многие считают архаизмом, в то время как это один из наиболее точных приборов в рамках геодезических исследований. В нашем обзоре мы удовлетворим интерес обывателей по вопросам использования нивелира для геометрического способа построения плоскостей.

Два геодезиста на разных краях пропасти:

Нивелир (кричит): Переходи!

Нивелир (ещё громче): Переходи.

Нивелир (бормочет): Глухой идиот.

Рейка (кричит): Сам идиот.

Инструкция по нивелированию оптическим прибором

Для правильного монтажа и настройки оптического устройства важно правильно изучить инструкцию

Установка штатива

Прежде всего нужно установить штатив. Ослабляя винты, ножки трегера устанавливаются на комфортную для измерения высоту. Затем винты вновь закручиваются. Устройство закрепляют к головке штатива. По горизонтали также выравниваем прибор по пузырьковому нивелиру.

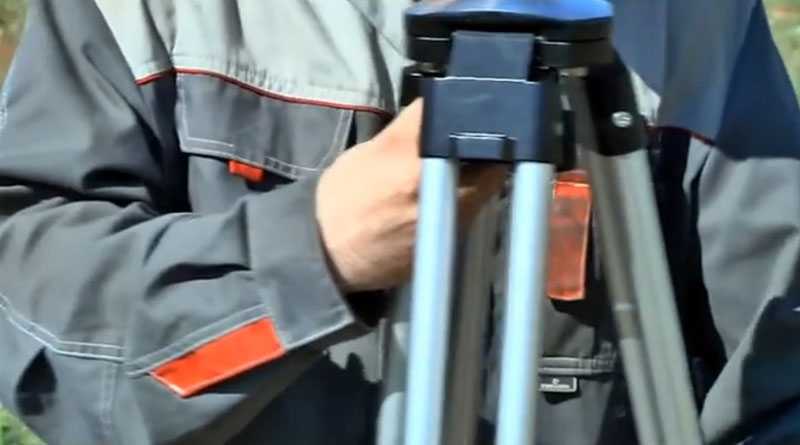

Установка штатива ФОТО: youtube.com

Монтаж прибора

Приспособление устанавливается и закрепляется посредством крепёжного винта, который расположен на трегере. Подготовительные работы предполагают настройку оптики, монтаж нивелира в горизонтальную позицию.

Монтаж ФОТО: youtube.com

Фокусировка оптико-механического узла

Начать следует с того, чтобы выровнять прибор горизонтально. Для этого два подъёмных винта поворачиваются сразу, пузырёк уровня располагают по центру. Данная точка имеет название «нуль-пункт».

Далее следует перейти к фокусировке оптического нивелира. Зрительная труба наводится на любые поверхности. Окулярное кольцо вращается, благодаря чему будет достигнута четкая видимость сетки. Переводится устройство на рейку, фокусировочный винт помогает настроить соответствующую видимость шкалы.

Центрирование проводится во время монтажа приспособления над точкой, работая методом «вперёд». Ослабляется закрепительный винт, подвешивается отвес.

Сдвигается устройство по головке трегера до того момента, пока отвес не будет указывать на требуемую точку. Винт затягивается.

Фокусировка прибора ФОТО: youtube.comУстановка рейки ФОТО: youtube.com

Измерение и фиксация наблюдений

После монтажа приспособления в центре между двух точек, следует перейти к замерам.

На контрольную точку устанавливается мерная рейка. Точное её расположение контролируется с помощью вертикальной риски визира.

Фиксация наблюдений ФОТО: echome.ru

Сохранение и анализ результатов нивелирования

После завершения работы с нивелиром от репера необходимо сохранить полученные результаты нивелирования. Существует несколько способов хранения данных, но наиболее популярными являются запись результатов в журнал или ввод данных в специальное ПО.

Журнал нивелирования должен содержать информацию о дате проведения работ, месте нивелирования, показаниях всех станций, вычисленную высоту точки, а также возможные пометки и заметки. Этот журнал необходимо подписать и датировать.

Альтернативой записи результатов в журнал может быть ввод данных в специальное программное обеспечение. С помощью ПО можно производить анализ результатов, создавать отчеты, строить графики и многое другое. Популярным программным обеспечением для нивелирования является «Компас-3D».

После сохранения результатов нивелирования необходимо произвести анализ данных. Для этого необходимо оценить точность проведенных работ и выявить возможные ошибки. Точность можно оценить сравнивая полученные результаты с имеющимися картами и планами, а также с результатами предыдущих нивелирований.

Если выявляются ошибки, необходимо провести дополнительные работы для их исправления. После этого необходимо повторить нивелирование, чтобы убедиться в правильности произведенных исправлений и получить более точные результаты.

Как пользоваться нивелиром и рейкой: измерение и фиксация значений

Вычисление данных посредством применения измерительного инструмента такого типа выполняется по специальному алгоритму

Очень важно определить точку отсчета, на которую будет производиться ориентация во время измерения. Коррекция расположения других объектов выполняется на основе данных об исходной позиции

Рейка должна быть установлена на самую высокую точку, соответствующую измеряемой плоскости. После этого стоит навести инструмент на ее шкалу, что позволит рассчитать нужные значения.

Рейка должна устанавливаться на самую высокую точку, которая соответствует измеряемой плоскости

Коррекция положения геодезической рейки также входит в комплекс манипуляций, необходимых в процессе работы. Для этого данный элемент требуется перемещать вверх или вниз. Это производится до тех пор, пока целое число на рейке не сойдется с точкой в объективе, соответствующей пересечению линий. Значение, которое было получено при этом, следует зафиксировать в журнале.

Теперь потребуется переместить рейку на другую точку измерения. Новое положение позволяет вычислить следующее значение на шкале. Оно тоже должно в обязательном порядке совпадать с пересечением линий в объективе инструмента. Затем два значения, определенных по перекрестным точкам, необходимо объединить, после чего нижний край рейки будет соответствовать позиции, на которую производится ориентация.

Важно знать, что отметка чаще всего проставляется на специальной конструкции, которая называется репером. Между этими составляющими натягивают строительные шнуры, что позволяет получить четкую картину будущего строительного мероприятия

Реперы активно используются при заливке оснований зданий или же при возведении стен.

Наиболее четкие данные можно получить с помощью лазерных нивелиров. Уровни такого типа тоже содержат рейки, которые способствуют проведению соответствующих измерительных изысканий.

Рейку необходимо перемещать вверх или вниз до тех пор, пока целое число на рейке не сойдется с точкой в объективе

Благодаря нивелиру появляется возможность определения и выставления необходимых точек на огромных площадях. Радиус действия других измерительных приборов гораздо больше.

Построение высотной котировочной отметки

Высотная котировочная отметка (ВКО) – это отметка, которая используется для определения высот подстилаемых конструкций, например, верхней поверхности железобетонных плит перекрытий. Построение ВКО может осуществляться при помощи нивелира от репера.

Для начала следует установить репер на площадке, которая находится на уровне отметки, заданной в проекте. Затем необходимо произвести замер высоты репера. Далее, на расстоянии 20-30 метров от репера следует установить нивелир и произвести его настройку.

Для настройки нивелира необходимо выполнить процедуру запуска и установки прибора в горизонтальное положение с помощью спиритического уровня. Далее, нивелир нужно направить на репер и установить лазерный луч на отметку, рассчитанную на предыдущем этапе.

Когда приведенный выше этап выполнен, следует установить стержень в точке, где требуется провести замер возвышения отметок. Отметку на стержне следует зафиксировать, используя циферблат нивелира. Можно проводить замеры на различных точках, до тех пор пока не будет достигнута необходимая точность измерения.

В чем разница между нивелиром и лазерным уровнем

Общие отличия между устройствами могут быть не слишком очевидными. Гораздо проще понять разницу между построителем плоскостей и нивелиром на примере конкретных особенностей.

Точность проекции

Видео об отличиях лазерного уровня и лазерного нивелира в первую очередь отмечают разницу в достоверности показаний. Для бытового построителя плоскостей погрешность составляет в среднем 1 мм на 1 м проекции. При этом класс и ценовая категория устройства особой роли не играют. Даже очень дорогие уровни от известных брендов, так или иначе, будут демонстрировать точность, приблизительно равную указанной.

Лазерный нивелир обладает куда меньшей погрешностью. Обычно она составляет всего 0,2-0,3 мм/м даже для недорогих устройств. Топовые модели, особенно ротационные, дают погрешность не более 0,1 мм/м.

Дальность измерения

Нивелирные устройства часто используют при работах в закрытых помещениях, но их отличие состоит в том, что изначально они предназначены для замеров на местности. Поэтому дальность действия таких аппаратов составляет около 50 м для проекционных моделей и более 100 м — для ротационных.

Лазерные уровни предназначены обычно для нанесения разметки на расстоянии 10-15 м. Дорогие модели могут проецировать точки и линии на 25-30 м, но такие показатели обычно являются максимальными.

Лазерные отметки нивелиров обычно лучше различимы при ярком свете

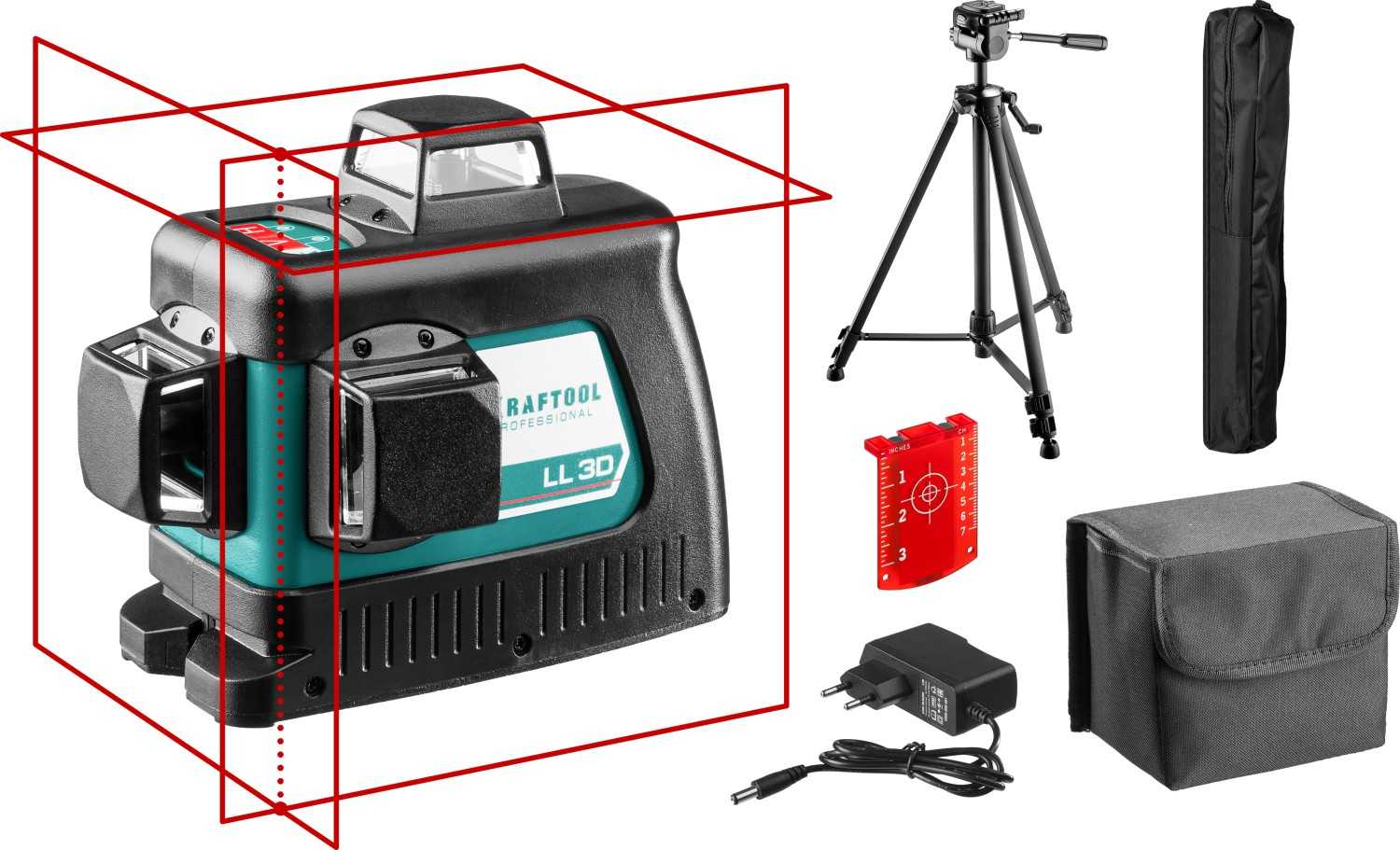

Комплектация

Нивелиры относятся к профессиональному оборудованию и предназначены для эксплуатации в сложных условиях. Обычно в комплекте к ним прилагаются:

• штатив для установки приспособления на местности;
• пульт дистанционного управления, позволяющий проводить замеры без помощников;
• жесткий кейс для хранения и безопасной транспортировки устройства;
• специальные очки, которые помогают четче видеть лазерный луч при дневном свете.

Комплектация бытовых строительных уровней обычно скромнее, и в этом состоит немаловажное отличие. В наборе с приборами могут поставляться штатив и кейс, а также магнитные подставки и держатели

Но вот пульта ДУ и рабочих очков обычно не предусмотрено.

Отличие лазерных нивелиров состоит в более прочном корпусе с хорошей защитой от пыли и влаги

Тип источника питания

И нивелиры, и уровни работают от автономного источника питания, в этом аспекте отличий между ними нет. Но бытовые приборы обычно функционируют от простых батареек типа АА. Это является одновременно их достоинством и недостатком. Элементы питания легко найти, и стоят они недорого, но и емкости батареек хватает ненадолго.

Профессиональные лазерные нивелиры функционируют от мощных аккумуляторов. Они рассчитаны на более долгую работу без перерывов и чаще всего поддерживают опцию подзарядки. Минусом является то, что за уровнем запаса энергии необходимо постоянно следить. А если аккумулятор полностью исчерпает свой ресурс, то найти новый на замену можно оказаться не так просто.

Механизм сохранения равновесия

И лазерный нивелир, и уровень предоставляют точные показания только при ровном расположении в пространстве. Поэтому устройства обоих типов обычно оснащаются встроенными механизмами, отвечающими за собственное равновесие прибора.

Выравнивание в агрегатах для измерений и выставления отметок может быть ручным или автоматическим. В первом случае пользователь настраивает приспособление по специальной пузырьковой капсуле на корпусе. Во второй ситуации агрегат занимает ровное положение автоматически, под воздействием внутреннего механизма.

Самовыравнивание обычно относится к отличиям нивелиров — настраивать такие приборы перед работой проще. Но желательно, чтобы автоматику можно было отключать по желанию. Иначе агрегат не позволит выстраивать плоскости под определенным малым углом, даже если этого требуют рабочие условия и конкретные задачи.

Для уровней допустимый предел отклонения составляет обычно 3-35 мм, для нивелиров 3-50 мм

Дополнительные функции

Отличия между лазерным уровнем и нивелиром по набору дополнительных функций могут быть как малозаметными, так и значительными. Во многом это зависит от цены и класса приборов.

Обычно даже простой профессиональный измеритель высот предоставляет более широкие возможности, чем бытовой построитель плоскостей. В частности, отличие ротационных моделей состоит в том, что они вращаются вокруг оси на точке опоры и выстраивают от трех до пяти разнонаправленных меток в зоне действия. Лазерные уровни работают только с двумя точками на длине луча и способны проецировать горизонтальную и вертикальную линию либо ту и другую одновременно.

Правила использования геодезической рейки

1. Располагайте рейку вертикально и стабильно. Поставьте ее на специальную опору или закрепите на стене. Обеспечьте надежную фиксацию, чтобы рейка не сдвигалась во время измерений.

2. Проверьте точность масштабирования рейки. Проведите тестовые измерения, используя градуировочные метки на рейке. Убедитесь, что каждая деление рейки соответствует заданной длине.

3. При работе с рейкой необходимо соблюдать правило состояния равновесия. Держите рейку так, чтобы она не наклонялась и не перекашивалась. Используйте специальные приспособления, чтобы обеспечить равновесие и точность измерений.

4. При использовании рейки с приборами для замеров, такими как тахеометр или нивелир, убедитесь, что рейка находится в фокусе линзы прибора. Отрегулируйте фокусировку так, чтобы изображение рейки было четким и различимым.

5. Во избежание ошибок, контролируйте состояние рейки перед каждым измерением. Устраните любые повреждения или деформации рейки, такие как трещины или искривления, которые могут исказить результаты измерений.

Соблюдение этих правил позволит использовать геодезическую рейку с высокой точностью и эффективностью. Помните, что правильное использование инструментов гарантирует качество результатов и надежность измерений.

Что лучше: лазерный уровень или нивелир

И геодезические измерители высот, и бытовые уровни относятся к категории очень полезных в ремонте и строительстве устройств. При выборе приспособления нужно учитывать не только его стоимость, но и технические отличия и особенности:

1. Нивелиры демонстрируют максимальную точность и подходят для строительных работ, где нужно придерживаться СНИПов.
2. Уровни стоят дешевле и рассчитаны на применение в одиночку. Нивелирные устройства часто подразумевают наличие напарника, который поможет провести замеры и нанести разметку.
3. Отличие уровней заключается в том, что они изначально предназначены для использования в закрытых помещениях. Их неудобно применять на местности или в просторных строениях без внутренних перегородок.

В целом профессиональные нивелиры являются более точными и функциональными устройствами

При использовании они могут заменять собой уровни, в этом состоит их важное отличие. И в строительстве, и в ходе среднего по масштабам ремонта они окажутся одинаково полезными

Что касается уровня, то применять его комфортно в домашних и дачных работах. Но заменой нивелирному устройству он послужить не сможет и разметку на местности без лишних сложностей нанести не позволит.

Для большого строительства лучше приобретать профессиональный геодезический прибор

Устройство и виды нивелиров

Чтобы понять, для чего нужен нивелир в строительстве или в условиях ремонта, стоит рассмотреть подробнее его устройство. Нивелиры бывают нескольких видов: лазерные, цифровые, оптические, гидростатические. Главная составная часть оптико-механического нивелирующего прибора – труба со специальной линзовой системой. Она вращается в горизонтальной плоскости и имеет возможность зрительно увеличивать объекты в двадцать и более раз. С помощью маховика осуществляется регулировка прибора по резкости изображения. Это происходит после прохождения светового луча через линзы. Также в конструкцию этого прибора входят:

• коллиматор;
• зеркальце круглого уровня;
• штатив (держатель конструкции);
• юстировочные винты круглого уровня;
• горизонтальный лимб (используется для построения и замера углов);
• круглый уровень;
• микрометренные винты;
• трегер (специальная подставка для основного нивелировочного узла – оптической трубы);
• винты подъёмные и уровень пузырьковый (помогают точно калибровать прибор при использовании).

Дополнительно к нивелиру в комплекте обычно прилагается рейка с нанесёнными на неё отметками. Именно её держит вертикально на определённом расстоянии помощник геодезиста.

Наиболее простым и бюджетным видом оптического нивелира остаётся устройство с одним или несколькими цилиндрическими уровнями. Автоматические нивелиры выполняют измерения более точно, но удобнее для применения на щебне и других неустойчивых поверхностях.

Принцип работы нивелира лазерного типа основан на действии лазер-луча. Обычное позиционное устройство этого вида используется в основном в закрытых помещениях для осуществления ремонтных работ. Причина: луч плохо виден на улице, особенно при ярком солнце. Если необходимо применить лазерное нивелировочное приспособление на стройке при дневном свете, используют прибор с зелёным, а не красным лучом или специальное ротационное приспособление, которое осуществляет постоянное вращение верхней части (угол работы составляет 360 0 , а количество вращений – около шестисот оборотов в минуту), образуя более видимую лазерную горизонтальную отметку (линию).

Одна из разновидностей лазерных нивелиров – проекционные приборы, работающие путём обозначения видимой плоскости посредством призмы. Такие нивелир-устройства могут быть линейными, точечными, комбинированными. Проекционные нивелиры хорошо работают на дальности около ста метров. Ротационные устройства могут охватывать ещё большее пространство.

Ещё один современный тип нивелира – цифровой. Это оптико-механическое или лазерное устройство, которое выводит получаемые данные в готовом виде на специальный эквалайзер. Для этого такой нивелир оснащён памятью, процессором и позволяет осуществлять замеры без привлечения напарника.

Самым первым нивелиром является гидростатическое устройство. Оно представляет собой две ёмкости с жидкостью, соединённые между собой гибким шлангом. Такое простое приспособление работает благодаря физическому закону сообщающихся сосудов.

ее разновидности и сфера применения

Рейка нивелирная — это дополнительный инструмент, позволяющий выполнять геодезические работы в строительстве, а также используемый при геологических или топографических исследованиях. При помощи нее фиксируют разницы высот местности. Рейка нивелирная представляет собой прямоугольную плоскость с размещенной на ней шкалой, которая нанесена с определенной ценой деления.

Разновидности

Существует четыре типа данного приспособления:

• рейка из дерева с возможностью раскладывания;
• телескопическая;
• фибергласовая рейка;
• высокоточная инварная.

Описание

Современные изделия могут выпускаться для цифровых и обычных нивелиров. Рейки цифровые применяются для нивелиров, способных считывать BAR-коды, что нанесены на поверхность данного приспособления. При помощи таких устройств определяется расстояние до прибора и перепад по высоте. Также эти приспособления имеют на обратной стороне обычную градуировку, в результате чего их можно использовать как простые нивелиры.

• Рейка нивелирная, изготовленная из дерева, складывается по центру. Длина каждой секции примерно 1,5 метра. Деревянные рейки тяжелее телескопических. Но зато у них более надежный механизм складывания по сравнению с указанным аналогом, имеющим люфт в кнопке фиксации механизма. Такая рейка нивелирная является диэлектриком. Это актуально при работе возле открытых проводов и высоковольтных электролиний.
• Рейка нивелирная телескопическая в современном исполнении делается из легких материалов, таких как пластик или алюминий, что весьма удобно в использовании за счет малого веса. Они имеют круглый уровень, что дает возможность поставить данное приспособление строго вертикально. Часто используются рейки, имеющие длину 3, 4 и 5 м. В сложенном состоянии они имеют длину не более 1,5 метров. Шкала на такие изделия нанесена с обеих сторон (на одной размещена миллиметровая — для близких работ, а на другой — в виде шашечек для использования на дальних расстояниях).

Фибергласовая рейка применяется в работе с цифровым нивелиром. Как и все вышеперечисленные приспособления, она обладает двухсторонней разметкой. С одной стороны, как у обычного нивелира, с другой – метрическая шкала. Такая рейка изготавливается из диэлектрического материала, называемого фибергласом. Поэтому ее можно применять вблизи высоковольтных электролиний.
Инварные рейки используются для выполнения высокоточной съемки местности. Здесь точность определения отметок составляет не более одного миллиметра. Корпус ее изготовлен из дерева и обтянут инварной лентой. Данные рейки делают длиной 3 м. Благодаря легкости в применении и небольшому весу они пользуются большим спросом.

Итог

Теперь вы знаете, какой может быть нивелирная рейка. Как пользоваться ею, известно топографам, картографам, строителям, горнякам. Однако этим  умением каждый может научиться. Иногда используется другое название данного приспособления — рейка строительная, или геодезическая. Цена на такое изделие зависит от его размера и точности делений.

Основные характеристики геодезических реек

Основные характеристики геодезических реек могут варьироваться в зависимости от их конкретного назначения и производителя, однако существует несколько общих параметров, которые следует учитывать при выборе геодезической рейки:

1. Длина: геодезические рейки доступны разных длин, обычно от 2 до 5 метров. Выбор длины зависит от специфики работы и желаемой точности измерений. Более длинная рейка позволяет измерять большие расстояния, но при этом может быть менее удобной в использовании.

2. Деления: рейки имеют разные способы деления, обычно в виде миллиметровых отметок или числовых значений. Используя деления рейки, геодезисты могут точно определить высотные отметки.

3. Точность: каждая геодезическая рейка имеет свою точность измерений. Она может быть указана производителем или вычислена по результатам тестирования

Важно выбрать рейку с достаточной точностью для требуемых измерений

4. Прочность и стабильность: геодезические рейки должны быть прочными и стабильными, чтобы обеспечивать надежные результаты измерений. Они должны быть устойчивыми к воздействию внешних факторов, таких как вибрации, ветер или изменения температуры.

5. Подвижные элементы: некоторые геодезические рейки имеют подвижные элементы, такие как удлинители или специальные приспособления для наземного крепления. Они могут повысить удобство использования и возможности адаптации рейки к различным условиям работы.

При выборе геодезической рейки необходимо учитывать требования работы и сопоставить их с доступными моделями на рынке. Тщательный подбор рейки позволит геодезистам эффективно проводить нивелирование и получать точные результаты измерений.
