Как правильно пользоваться нивелиром?

Установка и выравнивание визира

Сначала необходимо установить штатив. После откручивания телескопических ножек штатив необходимо выровнять так, чтобы верхняя площадка находилась в горизонтальной плоскости. Здесь все делается «на глаз». Ноги должны вдавливаться в рыхлую землю, прижимая стопы к упору, расстояние между ними должно быть одинаковым. Отрегулируйте высоту ножек так, чтобы платформа штатива находилась на уровне груди, и затяните винты.

После установки штатива сам уровень крепится к штативу центральным винтом. Имеется два вкладыша. Нижняя площадка крепится к штативу винтом или другим стандартным способом, а верхняя часть опирается на три регулировочных винта. На треугольных сторонах, образованных винтами, расположены три цилиндрических предустановленных пузырьковых уровня. Поворачивая один винт, необходимо сначала добиться того, чтобы пузырек между винтами находился между метками. Затем два других уровня регулируются путем вращения третьего винта. Индикатор точной настройки, круглый уровень, расположен на корпусе оптической трубы нивелира. Чтобы пузырек точно попал в круглую метку, может потребоваться слегка повернуть регулировочный винт. Теперь выравниватель готов к работе.

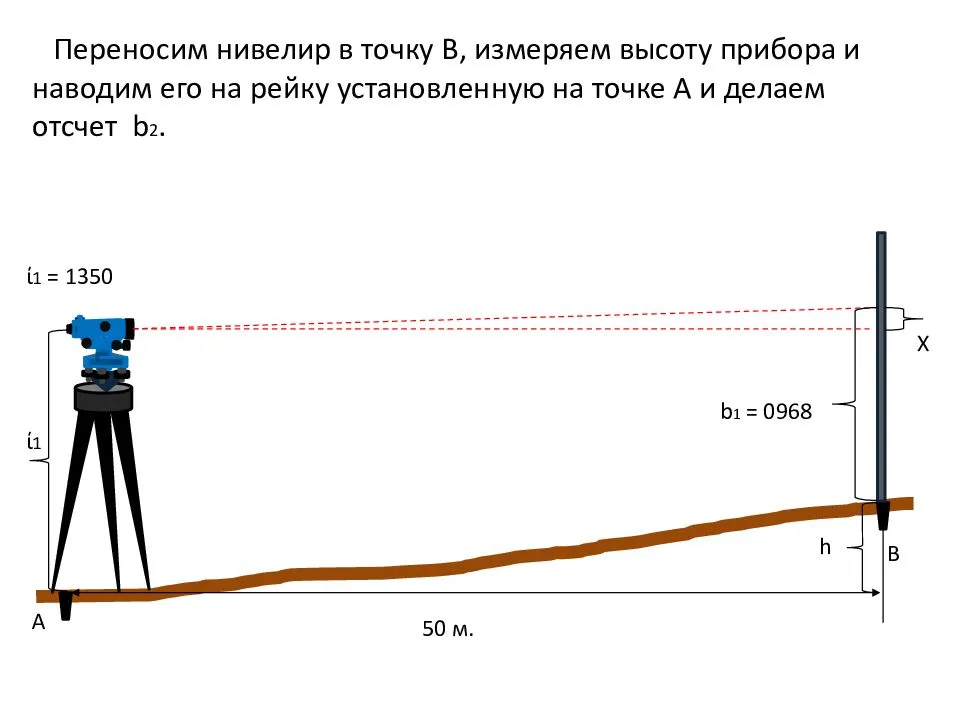

Проверка главного условия нивелира

Важным моментом является поверка главного условия нивелира. Как и другие поверки, она позволяет выявить отклонения геометрического положения осей прибора, от требований нормативных документов. Для нивелиров с компенсатором визирная ось должна находиться строго в горизонтальной плоскости. Для нивелиров с цилиндрическим уровнем ось прибора должна быть параллельна оси цилиндрического уровня.

Для выполнения поверки главного условия нивелира используют метод двойного нивелирования «вперед». Выбирают две точки на местности. Точки закрепляют на местности дюбелями, арматурными штырями, гвоздями или устанавливают нивелирные башмаки. Между точками должно быть расстояние от 50 до 75 метров. На одну из точек устанавливают прибор, на другую точку устанавливают рейку. Берут отчет по рейке. Измеряют высоту прибора. После чего, прибор и рейку меняют местами. Выполняют аналогичные измерения. ½ разности превышений не должна превышать 4 мм. Если это значение больше 4 мм, то необходимо выполнить юстировку нивелира.

Поверка главного условия нивелира является одной из первостепенных и важных поверок. Поверку главного условия нивелира необходимо выполнять перед каждым циклом измерений, вначале рабочего дня, а также при большой разности «плеч» нивелирования. Также эту поверку нужно выполнять в случае выявления постоянных погрешностей в значениях превышений (актуально для нивелирования методом «из середины»). Кроме того, эту поверку необходимо выполнять после транспортировки нивелира. В случае падения прибора, также обязательно выполняется поверка главного условия нивелира.

ее разновидности и сфера применения

Рейка нивелирная — это дополнительный инструмент, позволяющий выполнять геодезические работы в строительстве, а также используемый при геологических или топографических исследованиях. При помощи нее фиксируют разницы высот местности. Рейка нивелирная представляет собой прямоугольную плоскость с размещенной на ней шкалой, которая нанесена с определенной ценой деления.

Разновидности

Существует четыре типа данного приспособления:

• рейка из дерева с возможностью раскладывания;
• телескопическая;
• фибергласовая рейка;
• высокоточная инварная.

Описание

Современные изделия могут выпускаться для цифровых и обычных нивелиров. Рейки цифровые применяются для нивелиров, способных считывать BAR-коды, что нанесены на поверхность данного приспособления. При помощи таких устройств определяется расстояние до прибора и перепад по высоте. Также эти приспособления имеют на обратной стороне обычную градуировку, в результате чего их можно использовать как простые нивелиры.

• Рейка нивелирная, изготовленная из дерева, складывается по центру. Длина каждой секции примерно 1,5 метра. Деревянные рейки тяжелее телескопических. Но зато у них более надежный механизм складывания по сравнению с указанным аналогом, имеющим люфт в кнопке фиксации механизма. Такая рейка нивелирная является диэлектриком. Это актуально при работе возле открытых проводов и высоковольтных электролиний.
• Рейка нивелирная телескопическая в современном исполнении делается из легких материалов, таких как пластик или алюминий, что весьма удобно в использовании за счет малого веса. Они имеют круглый уровень, что дает возможность поставить данное приспособление строго вертикально. Часто используются рейки, имеющие длину 3, 4 и 5 м. В сложенном состоянии они имеют длину не более 1,5 метров. Шкала на такие изделия нанесена с обеих сторон (на одной размещена миллиметровая — для близких работ, а на другой — в виде шашечек для использования на дальних расстояниях).

Фибергласовая рейка применяется в работе с цифровым нивелиром. Как и все вышеперечисленные приспособления, она обладает двухсторонней разметкой. С одной стороны, как у обычного нивелира, с другой – метрическая шкала. Такая рейка изготавливается из диэлектрического материала, называемого фибергласом. Поэтому ее можно применять вблизи высоковольтных электролиний.
Инварные рейки используются для выполнения высокоточной съемки местности. Здесь точность определения отметок составляет не более одного миллиметра. Корпус ее изготовлен из дерева и обтянут инварной лентой. Данные рейки делают длиной 3 м. Благодаря легкости в применении и небольшому весу они пользуются большим спросом.

Итог

Теперь вы знаете, какой может быть нивелирная рейка. Как пользоваться ею, известно топографам, картографам, строителям, горнякам. Однако этим  умением каждый может научиться. Иногда используется другое название данного приспособления — рейка строительная, или геодезическая. Цена на такое изделие зависит от его размера и точности делений.

Итак, предположим, что мы имеем:

1. Вы, с телефоном, калькулятором или на худой конец с блокнотом и карандашом.
2. Оптический нивелир (желательно с компенсатором, что очень облегчит процесс работ).
3. Штатив.
4. Одна или две нивелирные рейки (рисунок на них может быть как шашечный (чёрно-красные полосы), так и в виде линейки, при небольшой удалённости до точек стояния нам это не критично).
5. Помощник, понимающий ваши команды (для сохранения голосовых связок можно будет воспользоваться рациями).

Что нам требуется:

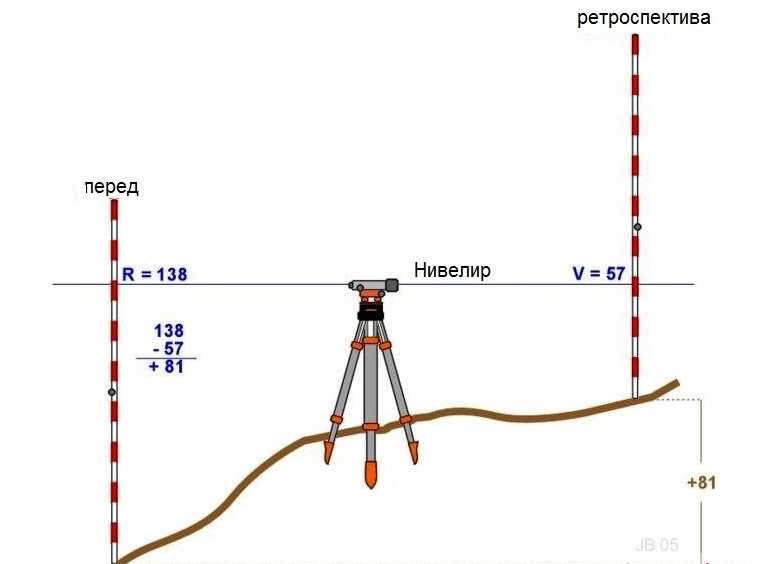

В общем смысле, любые действия с нивелиром – это перенос высотных отметок. Используя точку с известной высотой, мы определяем горизонт инструмента (ГИ) – высоту визирного луча прибора (горизонтальной линии, вдоль которой идёт наш взгляд, когда мы смотрим в прибор) над условным «нулём».

ГИ = известная вам заранее отметка земли в определённой точке (репер, отметка чистого пола и т. п.) + отсчёт по нивелирной рейке (если что, и чёрные штрихи, и красные штрихи, и промежутки между ними на нивелирной рейке имеют одинаковую высоту в 1 см)

Если мы хотим определить отметку в любой другой точке с неизвестной нам высотой, мы ставим на неё рейку (конечно, соблюдая вертикальное её положение), и из значения горизонта инструмента вычитаем отсчёт по рейке. Вуаля! Высотная отметка теперь нам известна.

Нивелировка и ее методы

В целом все виды превышений можно сгруппировать на основные (преимущественные) и дополнительные. Основные подразумевают:

• Использование горизонтального визира луча зрительной трубы нивелира (геометрическое нивелирование)
• Принцип наклона визира луча зрительной трубки теодолита (тригонометрическое нивелирование)
• Выравнивание жидкости в сообщающихся емкостях водяного уровня (гидростатическое нивелирование)

В качестве дополнительных методов нивелирования используют:

• Барометрическое нивелирование, которое применяют в горах и основано на разнице показателей атмосферного давления по отметкам высоты
• Автоматическое нивелирование, применяемое при производстве строительно-дорожных работ, принцип действия которых основан на считывание показаний с датчиков, установленных на автомобиле. Они в свою очередь высчитывают наклонный вектор при перемещении
• Стереофотограмметрическое нивелирование выполняется на сложной аппаратуре в комплексе. Основано на паре снимков с космоса или самолета, которые потом частично перекрывают и загружают в цифровое устройство. Это самый догорай и современный метод, в результате которого выводится эффект трехмерного изображения

В качестве примера можно привести аэрофотосъемку современного микрорайона. Осуществив привязку четких контуров снятой местности к системе координат, можно получить трехмерную модель, с определением точек высот с использованием метода интерполяции.

Ошибки, которые допускаются при использовании оптического нивелира

Для новичков, впервые приступающих к работе с нивелиром, важно учесть некоторые особенности:

Важно обеспечить сохранность прибора. Он хоть и защищён разного рода покрытиями, но чувствителен к ударам и толчкам

Для того чтобы полностью исключить погрешности прибора, стоит позаботиться о том, чтобы все крепёжные элементы и детали были в рабочем состоянии и функционировали исправно.
Не упускайте шанс использовать дополнительные штативы и крепежи. Это позволит сохранить прибор даже при внезапном порыве ветра.
Не стоит полностью доверять данным, указанным в инструкции. Стоит самостоятельно проверить возможности прибора. Если вы покупаете уже не новый аппарат, лучше провести его поверку в специализированном учреждении.
Не забывайте, что при работе с нивелиром обязательно нужен напарник.
А во время установки рейки она должна стоять точно на поверхности, чтобы избежать перекосов. Пусть даже если это овраг или лунка, линейка должна упираться в дно.
Не допускайте перегрева прибора. Это может сказаться на точности измерений.

Репер – что это такое?

Среди разнообразия сетей, пронизывающих современные мегаполисы, одной из самых малоизвестных остается государственная нивелирная сеть (ГНС). Высотная основа страны состоит из совокупности геодезических реперов, используемых для измерения высоты моря относительно нуля по Балтийской системе. Пункты ГГС, которые называют «геодезическими вышками», отличаются от высотных реперов четко выраженным центром и предельной точностью координат.

Репер в геодезии используется как опорный пункт по установлению высот промежуточных точек в рамках проведения изысканий, топографических съемок или научного изучения уровневых колебаний морей. Нивелирные маркеры закрепляют в земле или стенах инженерных сооружений и выделяют по функциональности три основных вида.

1. Вековые реперы обеспечивают продолжительную сохранность высотных отметок и используются в основном научным сообществом. Они распределяются по всей стране в местах, предусмотренных специальной схемой. Существуют грунтовые и скальные вековые знаки, сохранность которых зависит от места расположения, наружного оформления, добротности установки и материалов изготовления. Тип и конструкция маркера определяются глубиной залегания скальных пород. Если глубинная величина не превышает 120 см, закладывают бронзовый или нержавеющий репер типа 173к. По мере увеличения глубинных показателей изменяется тип, усложняется конструкция и повышается качественный уровень материалов используемых в изготовлении маркеров.

2. Применение фундаментальных реперов, которые подразделяются на грунтовые и скальные, ограничивается линиями нивелирования I и II класса. В зонах с сезонным и многолетним почвенным промерзанием вдоль автотрасс, железных дорог и речных берегов закладывают маркеры типа 161 оп. знак. Конструкционно – это ЖБИ пилон с «якорем» из бетонной плиты, который отливают прямо в котловане. Металлический каркас, установленный внутри трубы, наполняют бетоном и закладывают в верхние части плиты и пилона геодезические марки из малоуглеродистых сталей.

Рядовые реперы служат опорой для нивелирных линий всех классов. Геодезические знаки закладываются через каждые 5 км с увеличением расстояния до 7 км в труднодоступных районах и сокращением до 3 км в сейсмически активных зонах. Существует три разновидности рядовых реперов. Грунтовые и скальные маркеры конструкционно и по сборке повторяют центры ГГС. Стенные знаки закрепляются на высоте до 0,3 м в опорах фундаментах и несущих элементах мостовых и прочих инженерных сооружений.

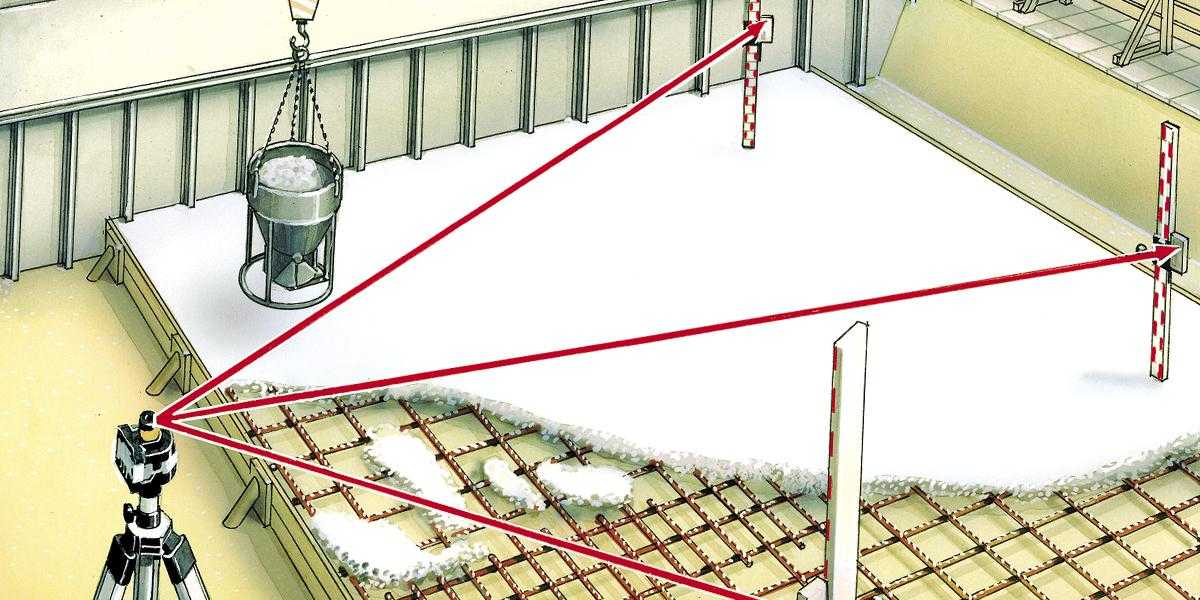

Как пользоваться нивелиром при производстве полов.

Не зная, как пользоваться нивелиром, сделать ровные полы из бетона или цементно — песчаной стяжки на большой площади не возможно.

Работая прорабом в фирмах специализирующихся на бетонных полах первое, что я делал на новом объекте нивелирную съемку основания. По данным съемки, видно надо ли подсыпать песок или наоборот пересыпали.

Как проверить нивелиром ровность основания? Допустим у нас объект площадью 540 квадратных метров и нам известна нулевая отметка уровня чистого пола.

После того как настроили нивелир приступаем к съемке. Я снимал отметки основания через каждые шесть метров, как вдоль, так и поперек здания, если делать через три метра, то это будет более точная картина ровности поверхности.

Допустим по результатам съемки получили 18 высотных отметок с перепадами высотных отметок от 1,57м до 1, 72 метра. Суммируем все 18 высотных отметок, получаем сумму 30,51м, делим на 18 ровняется 1,695 м, это средняя арифметическая высотная отметка основания от уровня горизонта инструмента.

Далее высчитываем толщину нашего пола, от 1,695м отнимаем отметку уровня чистого пола 1,20м равно 0,495м. По моим измерениям получилось, что основание занижено от уровня чистого пола на 49,5 сантиметров.

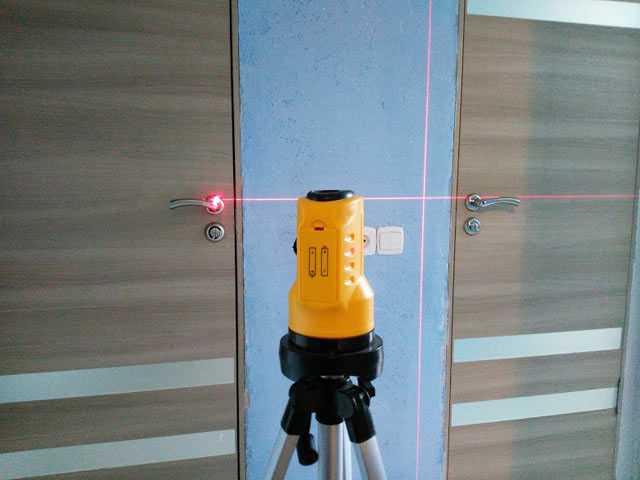

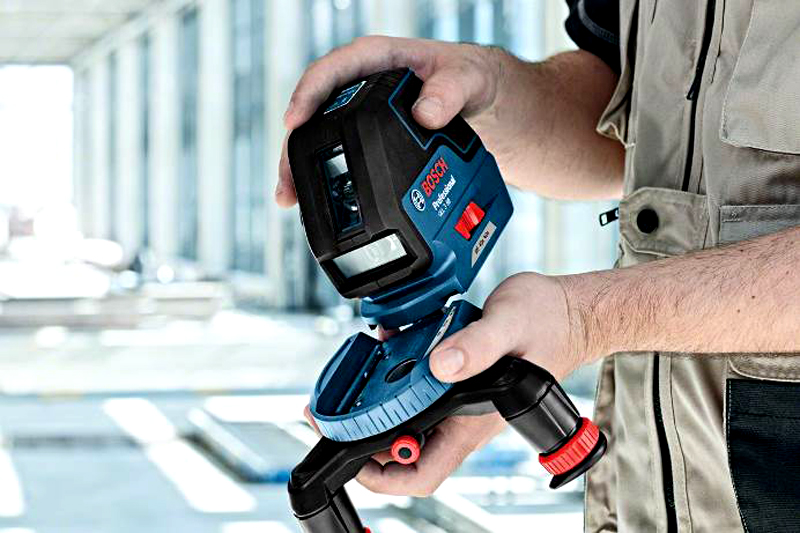

Как работать с лазерным нивелиром, ликбез для новичков

Данное приспособление достаточно простое в эксплуатации, однако, начиная работы, следует изучить руководство.

Работа с лазерными нивелирами ФОТО: domavlad.ru

Как измерить расстояние лазерным нивелиром

Ряд приспособлений обладают специальными дальномерами, что даст возможность строить плоскость в авторежиме, а также считать расстояние. Иначе понадобится использовать обыкновенные рулетки.

Измерение расстояния ФОТО: postroibanu.ru

Как пользоваться лазерным нивелиром при устройстве пола

Нивелир является незаменимым во время обустройства лаг для пола. После запуска  прибора по периметру появится так называемый нулевой уровень.

Применение нивелира во время обустройстве пола ФОТО: yserogo.ru

Как использовать при работе со стенами

Области применения нивелира обширны. Его можно использовать для контроля укладки кирпичной кладки, устанавливать осветительные приборы и полки, выравнивать перила у лестниц, укладывать панели, для других работ, где требуется определение точного положения предмета по отношению к какой-либо плоскости.

Применение нивелира во время работ со стенами ФОТО: sami-stroim.com

Как проверить погрешность лазерного нивелира

Чтобы проверить точность приспособления, есть большое количество методов. Наиболее простой – проверка в маленькой комнате, которую возможно без труда измерить самому, чтобы уточнить расчёты. Устанавливается устройство точно по центру двух стен, которые находятся примерно на расстоянии 20 м между собой. Включается уровень и отмечается на стене точка, которая указана лазерным крестом. Построитель плоскостей поворачивается на 180 градусов, делается отметка на стене напротив.

Далее следует перенести прибор к какой-либо из стен, установить на дистанции 60–70 см от стены и сделать аналогичные отметки, как указано выше.

Замеряется дистанция между точек а1 и а2, между точек b1 и b2. Вычитается расстояние из другого (а1 и а2) − (b1 и b2), готовый показатель сравнивается с указанной точностью. Когда данные не превысят точность в руководстве, следовательно, уровень функционирует надлежащим образом.

Отметка точки А1 и А2 ФОТО: youtube.comОтметка точек B1 и В2 ФОТО: youtube.comСравнение расстояния ФОТО: youtube.com

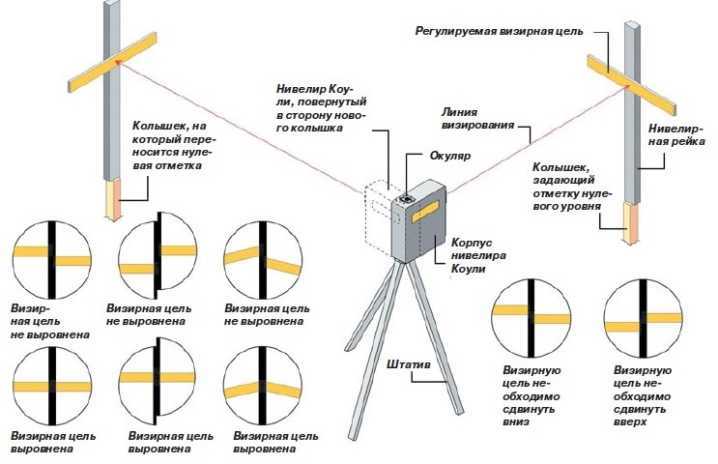

Принцип действия нивелира. Установка прибора

Принцип работы спиртового уровня очень прост: оптическая ось прибора строго горизонтальна и не отклоняется при вращении прибора, она всегда находится в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Начните с установки устройства. Разверните и установите штатив. При работе на мягком грунте вдавите наконечники, которыми заканчиваются ножки штатива.

Отрегулируйте ножки на удобную рабочую высоту так, чтобы штатив находился ровно на верхней поверхности, где вы разместите спиртовой уровень.

Извлеките спиртовой уровень из защитного футляра и установите его на штатив, закрепив винтом штатива.

Теперь расположите спиртовой уровень так, чтобы его оптическая ось была абсолютно горизонтальной. Для этого прибор оснащен круглым пузырьковым уровнем на раме. Поверните верньер на ножках прибора, чтобы расположить пузырек строго по центру уровня (см. рис. 1).

Теперь, как бы вы ни вращали трубку прибора, оптическая ось будет горизонтальной.

Работа с духовным уровнем на месте

Виды нивелирования

В настоящий момент применяют семь разновидностей выполнения измерений. Каждый вид зависит от конкретного случая.

Геометрическое нивелирование

Чтобы выполнить такое измерение, нужен горизонтальный луч визирования и отсчетная шкала. Такой луч генерируется при помощи нивелира, а отсчетной шкалой является рейка со шкалой.

Такой вид самый распространенный и не сложный. Точность данного вида велика и риск в просчетах достигает максимум 1 мм на 1 км расстояния. Такой вид используется при геодезических работах для нивелирования поверхности.

По способу определения планового положения снимаемых очертаний и нивелируемых точек выделяют следующие методики нивелирования поверхности:

по квадратам (при условии гладкой местности);

по параллельным линиям (в лесистой местности);

по магистралям (при выраженном рельефе).

Барометрическое нивелирование

Метод необходим, чтобы измерить превышение перепада атмосферного давления. Измерения проводятся в разных отметках необходимой территории.

В данном методе пользуются барометр. Им измеряют давление и, сопоставляя показатели, определяется превышение.

В барометрическом методе нивелирования точность исследований невысокая, так как вид исследований зависит от погодообразования, и погрешность может варьироваться от полуметра до двух.

Данный метод применяется на начальном этапе работ.

Тригонометрическое нивелирование

Используя такой вид, вычисление превышения измеряют путем наклонного угла визирования к горизонту.

Чтобы измерить вертикальные углы, применяют геодезическое оборудование: теодолит – чтобы определить угол наклона, дальномер – измерить расстояние.

Погрешность – максимум 40 мм на 100 м. Ограниченно применение в горной и холмистой местности.

Гидростатическое нивелирование

Вид измерения, который основывается на методе свойства сообщающихся сосудов.

Жидкость в емкости устанавливается по одному уровню, а поверхность расположена под прямым углом по направлению к силе тяжести, что дает возможность определить превышение.

Применяется, чтобы получить небольшие измерения. Погрешность сопоставима с геометрическим нивелированием.

Стереофотограмметрическое нивелирование

Служит для вычисления высот путем измерения стереопар фотографической съемки одной местности при помощи наземной (теодолит со встроенным фотоаппаратом) и летательной техники (аэрофотоаппарат).

Это основной метод, применяемый для топографии и картографии местности.

Механическое нивелирование

Применяется в качестве контроля расположения железнодорожных дорог и прочих линейных конструкций.

При помощи особых датчиков, зафиксированных на транспорте, на листе вырисовывается профиль местности.

Радиолокационное нивелирование

Основа метода заключается в получении абсолютных высот с летательных аппаратов, используя специальные высотометры.

Виды нивелиров, их предназначение

Нивелиры подразделяются на подгруппы по двум показателям: точность замеров и принцип функционирования. По первому параметру выделяются следующие разновидности:

• высокоточные. Ошибка в замерах составляет 0,2-0,5 мм на 1 км. дв. хода;
• точные. Ошибка в замерах 0,5-2,0 мм на 1 км. дв. хода;
• технические. Ошибка в замерах 2-10 мм на 1 км. дв. хода;

Чтобы разметить местность, определить перепады рельефа и сделать привязку к конкретным точкам, подходят самые простые изделия с невысокой точностью ФОТО: stroibloger.com

Во время проведения работ на каждом их этапе важно точно записывать данные прибора, чтобы исключить возможные ошибки. По принципу функционирования изделия разделяют на:

• геометрические. Происходит излучение визирующего луча, нивелир приводится в горизонтальную позицию, что даст возможность замерять разницу в расположении точек. Точки нужно отметить на территории посредством спецреек. Подобное нивелирование бывает простое либо сложное (проводится из 1 либо более точек, которые последовательно меняются);
• тригонометрические. Приспособления, которые называют теодолитами незаменимы при измерении допустимых уровней наклона. Между устройством и контрольной точкой измеряют дистанцию и наклон, а потом по формуле рассчитывают искомую величину;
• гидростатические. Устройства, которые состоят из двух сообщающихся сосудов. В них по уровню жидкости определяется разница высот в различных отметках. Подобные сосуды, которые соединяются между собой с помощью шланга либо рукава, устанавливаются в контрольных отметках. Методика достаточно точна, однако ограничивается по дистанции протяженностью рукава либо шланга;
• оптико-механические. Устройства, которые дают возможность определить параметры точек посредством светового луча и спецреек. Приспособления оснащаются оптической трубой, чтобы делать визуальные наблюдения. Чтобы делать измерения таким устройством, требуются спецнавыки и умения;
• лазерные. Точные приспособления, которые проецируют узконаправленный луч с помощью лазера на различные поверхности. Подобные изделия отличаются простотой в применении и дают возможность работать как с точками, так и с плоскостями;
• цифровые. Лазерные либо оптические изделия, отображающие полученные данные в цифровом виде, будут запоминать их, а в некоторых случаях отчасти анализировать. Приспособления высокоточны и дают возможность не прибегать к помощи ассистента. Однако, они дорогие и восприимчивы к механическому повреждению.

ФОТО: bouw.ru

Нивелиры можно использовать для разных задач, где необходимо идеально ровно соотнести положение двух точек относительно друг друга горизонтально, либо вертикально. К примеру, уровня наклона здания относительно его фундамента.

Как я учился пользоваться нивелиром

Первый раз я познакомился с нивелиром в институте, на каком предмете уже и не помню. Эти теоретические знания к моменту, когда их надо было применить на стройке забылись и никак не хотели вспоминаться.

Так что приходилось учиться по новому и задавать глупые вопросы своим коллегам про то, как пользоваться нивелиром.

Помню, что я постоянно путался с полученными значениями. На рейки большие значения обозначают, что это яма, а если маленькие то бугор и это мой мозг никак не хотел воспринимать.

Я взял себе за правило и вам советую, свои данные нивелирной съемки проверять и пересчитывать несколько раз, чтоб не было никаких сомнений.

Что необходимо сделать перед нивелирной съемкой читайте ЗДЕСЬ. Вот здесь я рассказал, как залил бетонные полы в гараже без нивелира.

Так же вам будет интересно, как составить акты скрытых работ, кс2, кс 3, если да то вам сюда.

Буду рад вашим комментариям по теме как пользоваться нивелиром.

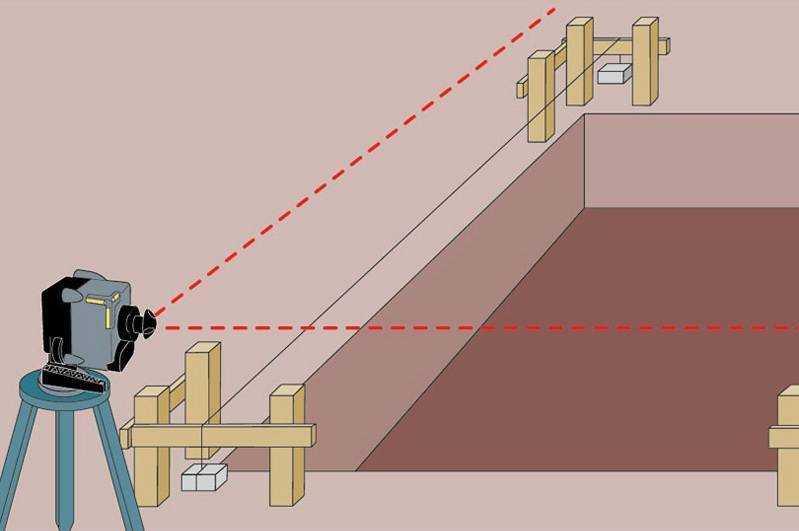

Как измерить глубину котлована нивелиром. Геодезичекие работы при устройстве котлованов

При устройстве котлованов выполняются следующие основные операции: разбивка контуров котлована, установка обноски, визирок, контроль за отрывкой котлована, зачистка дна и откосов, передача осей и высот в котлован, исполнительные съемки открытого котлована. До разбивки котлована по разбивочному чертежу устанавливают размеры запаса внешнего обреза основания фундамента и глубину его заложения. Запас необходим для предотвращения от обвала откоса котлована и для установки опалубки. Размер запаса зависит от глубины котлована (при глубине 2-3 м принимается в 20 см). От основных осей здания, закрепленных на местности или обноске, разбивают границу внутреннего контура котлована с учетом принятого запаса внешнего обреза основания фундамента.

От неё разбивают границу внешнего контура (верхней бровки) котлована с учетом крутизны откоса. Границу внешнего контура котлована закрепляют на местности кольями через каждые 5-10 м, между которыми натягивается шнур или делается канавка на 1-2 штыка лопаты для обозначения границы вскрытия котлована. Для разбивки траншей под ленточные фундаменты от основных осей здания вправо и влево откладывают величины, в сумме составляющие ширину подошвы фундамента. Разбивка котлованов под столбчатые фундаменты ведется по основным и вспомогательным осям, в створе которых намечаются центры фундаментов. От центров разбивается контур котлована.

Контроль за ходом выемки грунта и доведение глубины котлована до проектной отметки его дна осуществляются с помощью визирок или нивелира. Постоянные визирки в виде горизонтальных планок прибивают к столбам обноски на одинаковой высоте (обычно на 1 м выше нулевой отметки). На планке подписывают отметку визирки. Чтобы определить, выбран ли грунт из котлована до проектной отметки, на его дне устанавливают переносную (ходовую) визирку в виде рейки. На рейке краской отмечают линию, расстояние до которой от пятки рейки равно разности отметок ребра планки постоянной визирки и проектного дна котлована. Если линия на ходовой визирке окажется выше шнура, натянутого между ближайшими планками, то грунт из котлована еще не выбран до проектной отметки.

Чтобы определить с помощью нивелира фактическую отметку дна котлована, устанавливают нивелирную рейку сначала на репер с известной отметкой Нр и берут по рейке отсчета. Затем рейку переносят на дно котлована и берут отсчет в. Превышение между репером и точкой дна котлована будет

h = а — в.

Прибавляя превышение со своим знаком к отметке репера, получают отметку дна котлована в данной точке:

Нк =Hp±h. (1)

Контролировать достижение проектной отметки дна котлова на Нкпр можно по значению предварительно вычисленного отсчета в на рейке:

в = Нр+а-Нкпр. (2)

Выемку грунта в котлованах и траншеях заканчивают с недобором на 10-20 см до проектной отметки, после чего делают зачистку дна котлована вручную по результатам нивелирования его по квадратам. Вершины квадратов закрепляют кольями, верхние срезы которых (маяки) располагают на уровне проектной отметки, и по ним ведут зачистку. После зачистки откосов котлована при помощи угольников с отвесами или направляющих проводят исполнительную съемку котлована. Отклонения от проектных размеров по ширине и длине котлована не должны превышать 30 см. Отклонение отметок дна котлована под фундаменты от проектных допускаются не более чем ± 5 см при условии, что эти отклонения не будут превышать толщины отсыпного подстилающего слоя. Допустимые средние квадратические ошибки измерения при устройстве котлованов:линейные — 1/1000; угловые — 45″ и высотные — 10 мм. Окончание устройства котлована подтверждается исполнительной геодезической документацией: актом готовности котлована, схемой планово-высотной съемки котлована, картограммой подсчета объемов земляных масс.

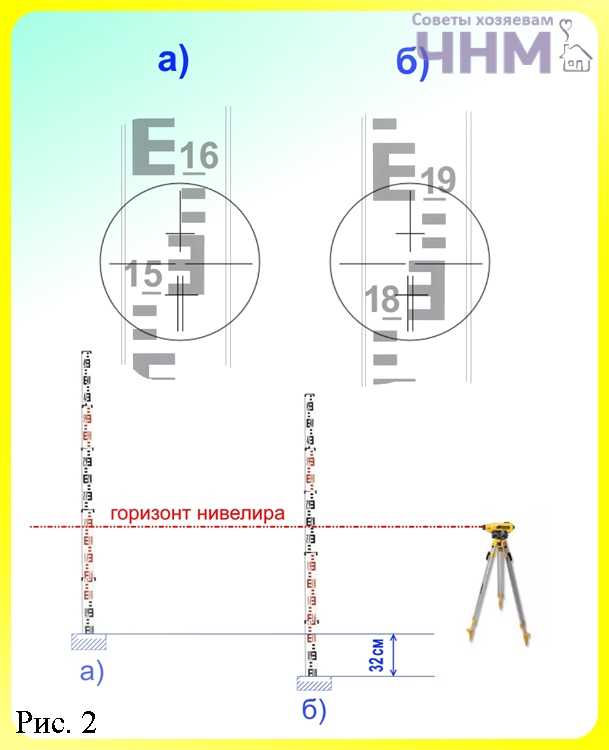

Подробно об определении превышения точек с помощью рейки для нивелира

Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.

Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.

Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой

Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.

Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку

Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления

Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.

Как выполняется поверка нивелира: пошаговое описание процесса

Поверка измерительного устройства такого типа включает в себя несколько мероприятий, предназначение которых заключается в определении пригодности прибора к эксплуатации. В ходе инспекции необходимо убедиться в том, что круглый уровень функционирует без ошибок. Рассмотрим процесс поверки более подробно.

В случае смещения пузырька необходимо произвести калибровку устройства

Для начала требуется настроить уровень с помощью винтов. Пузырек следует разместить в центральной точке круглого уровня. Затем прибор разворачивают на 180°. После смены расположения измерительного инструмента пузырек должен остаться на том же месте.

В случае смещения пузырька производится калибровка устройства. Сначала настраиваются подъемные винты. С их помощью положение пузырька должно быть откорректировано наполовину. Затем потребуется убрать оставшееся отклонение, обнаруженное круглым уровнем. Для этого настраиваются юстировочные винты.

Поверка включает в себя не только инспекцию круглого уровня. С помощью нее определяется исправность компенсаторного устройства. Данная работа также производится пошагово. Первое, что нужно сделать для проверки работоспособности компенсатора, – настроить уровень так, чтобы пузырек располагался в центральной точке.

Рейки с обратной (б) и прямой (в) оцифровкой: 1 – подставка; 2 – элевационный винт; 3 – окуляр; 4 – коробка цилиндрического уровня; 5 – кремальера; 6 – визир; 7 – объектив; 8 – закрепительный винт трубы; 9 – наводящий винт трубы; 10 – круглый уровень; 11 – исправительный винт круглого уровня; 12 – подъемный винт

Далее необходимо навести прибор на четкий объект. Затем подъемный винт проворачивается на 1/8. Обязательно нужно следить за смещением горизонтальной линии визирной сетки. Она должна изменить местоположение, после чего вернуться в исходную позицию. Если горизонтальная линия не возвращается в первоначальную точку, это означает, что компенсаторное устройство неисправно и прибор непригоден для проведения измерительных работ. В рейтингах лазерных нивелиров и оптических устройств присутствуют различные модели, однако все они требуют периодических проверок.
