План местности. карта

Что такое план местности и условные знаки

Чертеж небольшого участка, выполненный в масштабе, получил название плана. Для того, чтобы разобраться, как составить план местности, нужно познакомиться с понятием «масштаб».

Масштаб – величина, показывающая, во сколько раз уменьшено действительное расстояние. Масштабом пользуются при изображении земной поверхности.

Наличие масштаба считается главным отличием от обычного рисунка. Также участок показан как бы сверху и с помощью условных обозначений. Ниже перечислены условные знаки для изображения объектов. Цветная картинка представляет вид местности, а черно-белая – это условное обозначение.

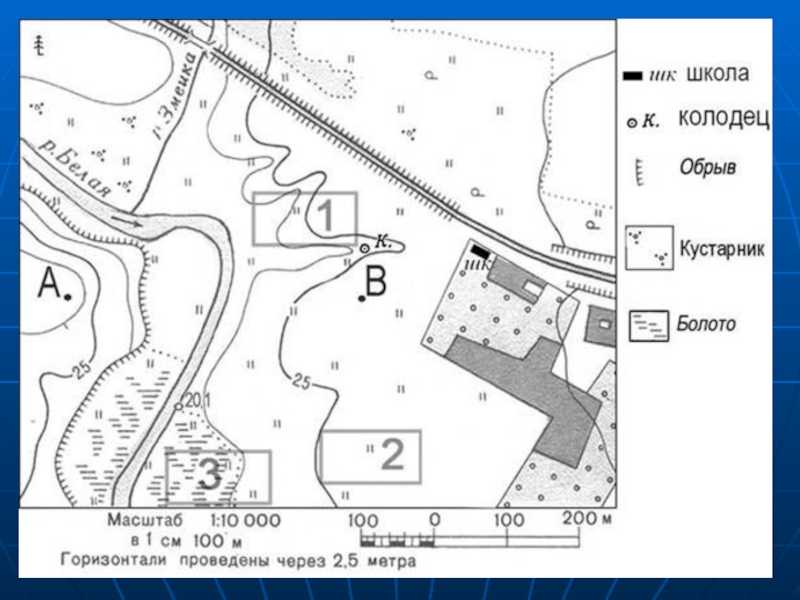

Условные знаки Источник

Зная обозначения легко понять, что находится на данном месте: шоссе или полевая дорога, овраг или река, лиственный или смешанный лес. На плане обязательно указываются стороны горизонта в виде стрелки: С – северное, Ю – южное. Это позволяет ориентироваться, находить взаимное расположение предметов по сторонам горизонта.

Часто в жизни бывает необходимо прочитать план местности или составить его описание. Потренироваться в чтении плана можно используя рисунок ниже

Обратите внимание на стороны горизонта и условные обозначения

По данному описанию можно не только совершать воображаемый поход, но и можно самостоятельно осуществить составление плана местности.

Как составить простейший план какого-либо участка местности, если нет его описания? В таких случаях пользуются несколькими способами. Сходство их в том, что вы должны обязательно находиться на том участке, где будете составлять план. Познакомимся с основными съемками местности.

1. Глазомерная съемка может быть освоена любым человеком, так как установление расстояния между предметами производится на глаз. Для этого понадобятся инструменты: планшет, лист бумаги, компас, карандаш, ластик. На бумаге указываем стороны горизонта, предварительно определенные по компасу, и определяем масштаб. Объекты, находящиеся в пределах нашей видимости, вычерчиваем на план условными знаками.

1. Составление плана местности методом маршрутной съемки наиболее простое. Необходимо выбрать маршрут, по которому будем двигаться. Для того, чтобы составить план местности методом маршрутной съемки мы проходим по маршруту и отмечаем объекты, встреченные по пути. Отмечаем их условными обозначениями на листе, обязательно указываем стороны горизонта.

1. Полярная съемка считается еще одним способом составления плана местности. Для этого выбирается точка на местности, из которой хорошо видны все объекты. Из данной точки или полюса, производят составление плана. Отмечают стороны горизонта на бумаге, определяют масштаб. Затем кладут линейку и вычерчивают направления на объекты, которые потом измеряют шагами. Измеренные расстояния отмечаются на бумаге.

Особенности оформления перед предстоящей застройкой

Процесс составления топоплана состоит из трех основных этапов:

Первый этап — подготовка:

• Сбор документов;
• Согласование с заказчиком технического задания;
• Оформление разрешения на работы;
• Анализ предоставленных топографических планов и результатов предыдущих изысканий.

Второй этап — полевые работы:

• Разведка местности, поиск объектов коммуникации, скрытых от глаз;
• Привязка координат;
• Съемка местности с применением геодезического оборудования;
• Съемка инженерных сетей коммуникации.

Третий — обработка результатов изысканий:

• Систематизация отснятых данных;
• Составление плана;
• Подготовка отчета о проделанной работе.

После проведения всех работ заказчик получает готовый топографический план в цифровом виде и на бумажном носителе и отчет.

Разграфка и нуменклатура

Большие или очень подробные топографические планы не умещаются на одном листе, для удобства их использования план делят на отдельные листы по правилам разграфки и дают им обозначения, именуемые нуменклатурой.

В зависимости от масштаба плана будут отличаться правила разграфки. Для карт большой площади используют международную систему разграфки:

Рис. 1

На рисунке 1 показана разграфка земного шара на сектора размером 4*6 градусов. Параллели составляют пояса, обозначенные латинскими буквами, а меридианы образуют столбцы, пронумерованные против часовой стрелки начиная с гринвичского меридиана. Возьмем для примера сектор, обозначенный как N-37.

Все более мелкие масштабы получают путем деления крупномасштабных карт на заданное количество частей. К нуменклатуре основной карты 1:1 000 000 добавляют обозначения более мелких секторов.

Рис. 2

На рисунке 2 продемонстрирован процесс разграфки топографических планов и карт и составление их нуменклатуры.

Из самой крупной карты 1:1 000 000 получают планы 1:500 000, 1:300 000, 1:200 000 и 1:100 000 путем деления исходной кары на 4, 9, 36 и 144 частей соответственно, в первом случае обозначают сектора буквами А, Б, В, Г, для последнего масштаба используют арабскую нумерацию. В остальных случаях полученные сегменты обозначают римскими цифрами.

Планы площадью менее 20 км2 делают с помощью прямоугольной разграфки. Для этого каждый из листов плана 1:5000 делят на 4 части масштабом 1:2000 и обозначают буквой русского алфавита, ее добавляют к номеру большого плана.

Топопланы 1:2000 служат основой для обозначения других более подробных масштабов:

• 1:1000 получают путем деления на 4 части плана 1:2000, нумеруют арабскими цифрами.
• Для получения 1:500 основная карта делится на 16 частей и обозначается цифрами.

Охрана полезных ископаемых

Согласно статье 25 закона Российской Федерации «О недрах» от 21.01.92 №2395-1 запрещена застройка и создание подземных коммуникаций на территории залегания полезных ископаемых без специального разрешения.

Перед строительством здания, хозяйственного сооружения или перед выбором площадки для предстоящей застройки под новый поселок необходимо получить заключение об отсутствии полезных ископаемых. Его может выдать федеральная организация «Роснедра», занимающаяся учетом полезных ископаемых на территории Российской Федерации.

Заявление в Роснедра

Подать заявление на предоставление услуги может любое заинтересованное юридическое или физическое лицо. Срок предоставления услуги 35 рабочих дней после регистрации заявления. Срок регистрации — 5 рабочих дней. За получение заключения не надо платить пошлину.

Способы подачи заявления:

• Лично;
• С помощью законного представителя;
• Почтой;
• Через интернет.

Вакуумные наушники – виды

Устройство бывает двух видов:

1. Вакуумные проводные наушники . Это самый распространенный вид приспособления, подключаемый к звуковому девайсу посредством провода.
2. Беспроводное устройство . Это могут быть вакуумные блютуз-наушники, устройства с радиосвязью или ИК-портом. Данный вид устройства является беспроводным.

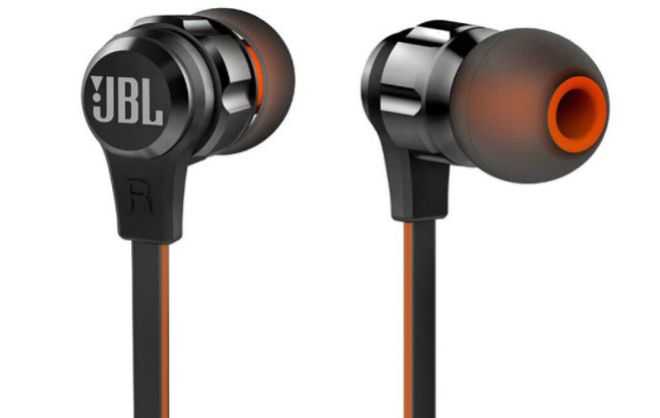

Проводные вакуумные наушники

Такой девайс используется чаще, обладая такими преимуществами:

• высокое качество звука за счет непосредственной его передачи;
• надежность соединения и подключения к гаджету;
• хорошая громкость за счет высокого уровня чувствительности устройства;
• доступная цена.

Наушники IEMs (In-Ear-Canalphone) – так их еще называют, имеют и недостатки:

• наличие риска повреждения провода;
• неудобство во время использования, например, при занятии спортом – провода цепляются, путаются в одежде.

Беспроводные вакуумные наушники

Преимущества этого вида устройства таковы:

• из-за отсутствия провода они реже выходят из строя;
• удобство применения;
• функциональность, ведь часто такие приспособления имеют дополнительные опции (голосовое управление, пульсометр, шагомер и так далее).

Беспроводные внутриканальные наушники имеют и некоторые недостатки:

• ограниченность по времени работы – девайс приходится регулярно заряжать;
• со временем возникает необходимость в замене аккумулятора;
• не идеальное качество звука;
• высокая стоимость.

Как составить план местности на основе полярной съёмки?

Этот способ съёмки используется для планировки открытых пространств, ограниченных кривыми контурами.

1. Лист бумаги в клетку закрепляем на фанере или планшете. В левом верхнем углу закрепляем компас, ориентируя букву С (Север) вверх (к верхнему краю листа).

1. Выбираем точку (полюс) — место откуда будем снимать местность. Лучше всего панорама просматривается с возвышения. Точка должна быть в центре снимаемой площади, откуда она вся хорошо видна. Именно поэтому такая съёмка местности и называется полярной — её производят из одной точки.
2. Выбираем масштаб плана. Измеряем расстояние на местности, которое нам нужно будет нанести на лист. Пусть оно максимально равно 300 м. Измеряем свой лист — 10 см х 10 см? Чтобы правильно подобрать масштаб, делим 300 на 10, получаем 30. Наш масштаб — в 1 см 30 м. Подписываем масштаб внизу листа бумаги, чертим линейный масштаб.

1. Ориентируем планшет на север, в верхнем углу плана наносим стрелку вверх и подписываем север-юг. При работе постоянно следим, чтобы стрелка компаса показывала на север. После ориентирования ставим точку на листе бумаги, обозначая место, откуда мы будем снимать (мы выбрали её ещё в начале).
2. Делаем визирование на основные ориентиры при помощи визирной линейки — определяем направление и чертим тонкую линию карандашом на бумаге.

1. Определяем и подписываем азимуты на эти предметы (углы между направлением на север и на объект, измеряемый по часовой стрелке) и откладываем расстояние до них. Как? Сначала измеряем их на местности — рулеткой, полевым циркулем или шагами, берём среднюю длину шага в 60 см. Чтобы высчитать расстояние, сначала количество шагов умножим на 60, пусть у нас расстояние — 10 шагов, тогда получится 600 см или 6 м. Переносим расстояние на план, для этого 600 делим на величину масштаба: 600:30= 20 см (что-то получилось больше длины и ширины нашего листа). Обозначаем их (ориентиры и объекты) при помощи условных знаков. Легко определяется расстояние до предмета, высота которого известна. Для этого, держа карандаш отвесно в вытянутой руке, отмечают на нем отрезок, закрывающий наблюдаемый предмет, и затем этот отрезок измеряют. Искомое расстояние (S) определяется из подобия двух треугольников.

Чтобы не перепутать, где подписаны азимуты, а где расстояния, азимуты можно обозначать знаком градусов, а расстояния в шагах или метрах.

Абрисы полярной и маршрутной съёмок

1. После всех выполненных работ мы получили так называемый абрис, но это ещё не готовый план. План составляют в камеральных условиях. На чистом листе снова подписывают масштаб, рисуют стрелку север-юг. Используя линейку и транспортир, переносят весь чертёж на этот лист в выбранном масштабе. По окончании работы чертят рамку и внутри неё подписывают название плана.
2. На самом плане подписывают названия объектов и обозначают их условными знаками. В нижней части листа пишут легенду плана — условные знаки с расшифровкой. Там же у нас уже есть обозначение масштаба, туда же помещаем инициалы автора.

Определение азимутов на местности

Способы изображения земной поверхности, их отличия друг от друга

В настоящее время мы можем встретить большое множество различных изображений земной поверхности. Съемка может производиться не только на поверхности суши, также может происходить в океане, воздухе и из космоса. Для обозначения всего множества изображений местности используется такое понятие как «геоизображение». Под ним подразумеваются любые модели земных объектов, представленные в графической форме.

Остановимся на видах изображения земной поверхности:

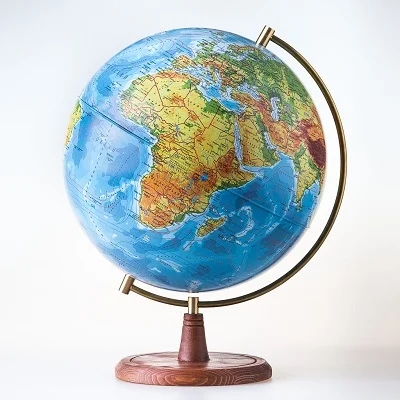

1. Глобус – это объемная модель нашей планеты, уменьшенная во много раз. Это изображение земной поверхности отражает действительное соотношение размеров и взаимное расположение различных географических объектов. Также рассматривая глобус, мы можем понять форму и размеры Земли.

В чем же отличие глобуса от планеты Земли? Самое главное отличие в размере – он намного меньше. Объекты показаны с помощью специальных обозначений получивших название условных знаков.

1. Карты и планы считаются еще одним способом изображения земной поверхности и отображены на плоскости.

На плане чаще всего представлено изображение небольшого участка земной поверхности на плоскости. Карта несет в себе изображение значительного участка земной поверхности, всегда уменьшенное в масштабе. Здесь представлены отдельные материки, океаны, страны и даже вся планета. Однако во всех случаях географические объекты отмечаются с помощью условных знаков.

1. Большое количество карт по определенной тематике объединяются в сборник, получивший название атласа. Они могут различаться в зависимости от разных параметров, познакомимся с ними на рисунке.

1. Одним из способов изображения местности считаются аэрофотоснимки и космические снимки. С помощью снимков получают подробное уменьшенное изображение земной поверхности на плоскости.

Сходство всех фотографических изображений то, что они отображают земную поверхность чаще всего в цвете, однако есть и отличия. Например, если выполнять съемку с самолета, то можно получить изображение всех неровностей земной поверхности. Такое изображение получило название аэрофотосъемка.

Аэрофотоснимок местности

С помощью спутников из космоса делают наглядные снимки с изображением земной поверхности на плоскости. В данных снимках все зависит от высоты, на которой находится спутник – чем выше, тем менее детальным будет изображение. Такие снимки называются космические.

Космический снимок Земли

Мы познакомились с различными способами изображения земли. Чем же отличаются все представленные изображения земной поверхности? Представим данный материал в таблице.

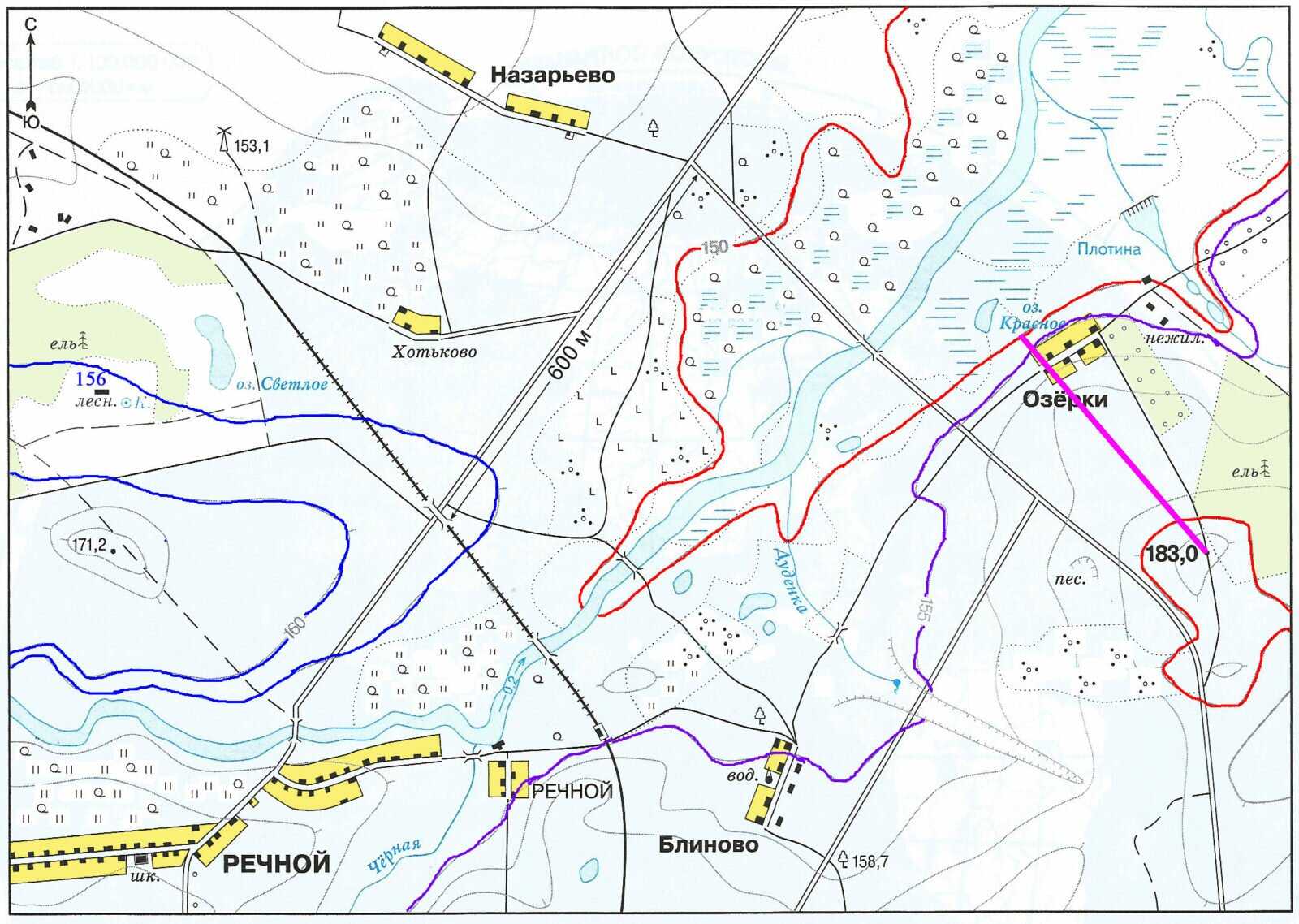

Определение расстояний на карте

Масштабом называется отношение длины линии на чертеже, плане или карте к длине соответствующей линии в действительности. Масштаб показывает, во сколько раз расстояние на карте уменьшено относительно реального расстояния на местности. Если, например, масштаб географической карты 1 : 1 000 000, это значит, что 1 см на карте соответствует 1 000 000 см на местности, или 10 км.

Различают численный, линейный и именованный масштабы.

Численный масштаб изображается в виде дроби, у которой числитель равен единице, а знаменатель — число, показывающее, во сколько раз уменьшены линии на карте (плане) относительно линий на местности. Например, масштаб 1:100 000 показывает, что все линейные размеры на карте уменьшены в 100 000 раз. Очевидно, чем больше знаменатель масштаба, тем масштаб мельче, при меньшем знаменателе масштаб крупнее. Численный масштаб — это дробь, поэтому числитель и знаменатель даются в одинаковых измерениях (сантиметрах).

Линейный масштаб представляет собой прямую линию, разделенную на равные отрезки. Эти отрезки соответствуют определенному расстоянию на изображаемой местности; деления обозначаются цифрами. Мера длины, по которой нанесены деления на масштабной линейке, называются основанием масштаба. В нашей стране основание масштаба принято равным 1 см. Количество метров или километров, соответствующее основанию масштаба, называют величиной масштаба. При построении линейного масштаба цифру 0, от которой начинается отсчет делений, обычно ставят не у самого конца масштабной линии, а отступив на одно деление (основание) вправо; на первом же отрезке налево от 0 наносят наименьшие деления линейного масштаба — миллиметры. Расстояние на местности, соответствующее одному наименьшему делению линейного масштаба, отвечает точности масштаба, а 0,1 мм — предельной точности масштаба. Линейный масштаб по сравнению с численным имеет то преимущество, что дает возможность без дополнительных вычислений определять действительное расстояние на плане и карте.

Именованный масштаб — масштаб, выраженный словами, например, в 1 см 250 км. (рис. 5):

рис. 5

Измерение расстояний на карте и плане. Измерение расстояний с помощью масштаба. Для измерения расстояния нужно прочертить прямую линию (если нужно узнать расстояние по прямой) между двумя точками и с помощью линейки измерить это расстояние в сантиметрах, а затем следует умножить полученное число на величину масштаба. Например, на карте масштаба 1 : 100 000 (в 1 см 1 км) расстояние равно 5 см, т. е. на местности это расстояние составляет 1•5 = 5 (км). Если измерить расстояние нужно между объектами, обозначенными внемасштабными условными знаками, то измеряют расстояние между центрами условных знаков.

Измерение расстояний с помощью градусной сети. Для расчёта расстояний по карте или глобусу можно использовать следующие величины: длина дуги 1° меридиана и 1° экватора равна приблизительно 111 км. Полная длина земного меридиана — 40 009 км. Из-за того, что Земля сплюснута у полюсов (полярное сжатие), длина дуги 1° по меридиану у экватора (110,6 км) меньше, чем у полюсов (111,7 км). Считают, что в среднем длина 1° меридиана составляет 111,1 км. Длина дуги 1° по параллелям уменьшается к полюсам. На экваторе его можно тоже принять равному 111 км, а на полюсах — 0 (т. к. полюс — это точка). Чтобы определить расстояние в километрах между двумя пунктами, лежащими на одном меридиане, вычисляют расстояние между ними в градусах, а затем число градусов умножают на 111,1 км. Для определения расстояния между двумя точками на экваторе также нужно определить расстояние между ними в градусах, а затем умножить на 111,1 км. Для определения расстояния между двумя точками, расположенными на одной параллели, необходимо знать число километров, соответствующее длине 1° дуги каждой конкретной параллели.

Шаг 4. Добавление основных элементов плана местности

После того, как мы определились с масштабом и выбрали карточку, на которую будем рисовать план местности, пришло время добавить основные элементы нашего плана.

Важно помнить, что план местности представляет собой упрощенное изображение реального места. Поэтому наша задача — выделить ключевые элементы и символы, которые помогут ориентироваться на карте

1. Дороги и тропинки. В первую очередь, отметим на нашей карте основные дороги и тропинки. Дороги обычно обозначаются прямыми линиями, а тропинки — пунктирными или извилистыми линиями. Не забудьте обозначить направление движения на дорогах.

2. Реки и водоемы. Отметим на карте реки, озера и другие водные объекты. Реки обычно изображаются в виде извилистых линий, а озера — простыми округлыми формами. Если хотите, можете добавить мосты или порты на реках, чтобы показать их значение для транспортного сообщения.

3. Здания и сооружения. Обозначьте на плане местности здания, такие как школы, больницы, торговые центры и другие сооружения. Здания могут быть представлены в виде прямоугольников или контуров, а структуры особого значения — в более детализированной форме.

4. Растительность и ландшафтные объекты. Укажите на плане типы растительности, такие как леса, сады и поля. Изобразите холмы и горы с помощью извилистых линий, а долины — с помощью плавных выпуклостей. Не забудьте добавить предметы, которые могут быть полезны для ориентирования, такие как высокие деревья или известковые карьеры.

5. Легенда и названия

Очень важно создать легенду для вашего плана, чтобы помочь другим людям понять, что вы изображаете. Не забудьте добавить названия исключительно важных объектов, таких как города, деревни и горы

После того, как вы добавили основные элементы плана местности, можно приступать к его оформлению и окончательной доработке.

Определение расстояний на карте

Масштабом называется отношение длины линии на чертеже, плане или карте к длине соответствующей линии в действительности. Масштаб показывает, во сколько раз расстояние на карте уменьшено относительно реального расстояния на местности. Если, например, масштаб географической карты 1 : 1 000 000, это значит, что 1 см на карте соответствует 1 000 000 см на местности, или 10 км.

Различают численный, линейный и именованный масштабы.

Численный масштаб изображается в виде дроби, у которой числитель равен единице, а знаменатель — число, показывающее, во сколько раз уменьшены линии на карте (плане) относительно линий на местности. Например, масштаб 1:100 000 показывает, что все линейные размеры на карте уменьшены в 100 000 раз. Очевидно, чем больше знаменатель масштаба, тем масштаб мельче, при меньшем знаменателе масштаб крупнее. Численный масштаб — это дробь, поэтому числитель и знаменатель даются в одинаковых измерениях (сантиметрах).

Линейный масштаб представляет собой прямую линию, разделенную на равные отрезки. Эти отрезки соответствуют определенному расстоянию на изображаемой местности; деления обозначаются цифрами. Мера длины, по которой нанесены деления на масштабной линейке, называются основанием масштаба. В нашей стране основание масштаба принято равным 1 см. Количество метров или километров, соответствующее основанию масштаба, называют величиной масштаба. При построении линейного масштаба цифру 0, от которой начинается отсчет делений, обычно ставят не у самого конца масштабной линии, а отступив на одно деление (основание) вправо; на первом же отрезке налево от 0 наносят наименьшие деления линейного масштаба — миллиметры. Расстояние на местности, соответствующее одному наименьшему делению линейного масштаба, отвечает точности масштаба, а 0,1 мм — предельной точности масштаба. Линейный масштаб по сравнению с численным имеет то преимущество, что дает возможность без дополнительных вычислений определять действительное расстояние на плане и карте.

Именованный масштаб — масштаб, выраженный словами, например, в 1 см 250 км. (рис. 5):

Измерение расстояний на карте и плане. Измерение расстояний с помощью масштаба. Для измерения расстояния нужно прочертить прямую линию (если нужно узнать расстояние по прямой) между двумя точками и с помощью линейки измерить это расстояние в сантиметрах, а затем следует умножить полученное число на величину масштаба. Например, на карте масштаба 1 : 100 000 (в 1 см 1 км) расстояние равно 5 см, т. е. на местности это расстояние составляет 1•5 = 5 (км). Если измерить расстояние нужно между объектами, обозначенными внемасштабными условными знаками, то измеряют расстояние между центрами условных знаков.

Измерение расстояний с помощью градусной сети. Для расчёта расстояний по карте или глобусу можно использовать следующие величины: длина дуги 1° меридиана и 1° экватора равна приблизительно 111 км. Полная длина земного меридиана — 40 009 км. Из-за того, что Земля сплюснута у полюсов (полярное сжатие), длина дуги 1° по меридиану у экватора (110,6 км) меньше, чем у полюсов (111,7 км). Считают, что в среднем длина 1° меридиана составляет 111,1 км. Длина дуги 1° по параллелям уменьшается к полюсам. На экваторе его можно тоже принять равному 111 км, а на полюсах — 0 (т. к. полюс — это точка). Чтобы определить расстояние в километрах между двумя пунктами, лежащими на одном меридиане, вычисляют расстояние между ними в градусах, а затем число градусов умножают на 111,1 км. Для определения расстояния между двумя точками на экваторе также нужно определить расстояние между ними в градусах, а затем умножить на 111,1 км. Для определения расстояния между двумя точками, расположенными на одной параллели, необходимо знать число километров, соответствующее длине 1° дуги каждой конкретной параллели.

Какие бывают планы местности?

При помощи плана можно научиться простейшим умениям делать топографическую съёмку, двигаться по азимуту, ориентироваться на местности. Составить план местности (иначе говоря, произвести съёмку местности) — это значит изобразить эту территорию на чертеже в выбранном масштабе при помощи условных знаков. Для составления нам понадобится планшет с закреплённым на нём листом бумаги, компас, линейка, мерная лента, полевой циркуль или рулетка (не обязательно), карандаш, ластик.

План можно составить при помощи горизонтальной или топографической съёмки местности. В зависимости от этого планы подразделяют на:

• топографические — на них показано как взаимное расположение предметов (ситуация) так и формы рельефа (сплошными горизонталями). Составляются на основе вертикальной (нивелирование) или топографической съёмки, в масштабе от 1:5000 и крупнее;
• контурные (ситуационные) — здесь показывается только взаимное расположение объектов. Контурные планы строят на основе плановой, или горизонтальной (контурной) съёмки.

Для составления контурного плана применяют следующие способы горизонтальной съёмки местности:

Полярная глазомерная съёмка местности

• полярная (полярных направлений, полярных координат);
• азимутальная;
• засечек (биполярных координат);
• перпендикуляров (прямоугольных координат, ординат);
• промеров (створов);
• обхода (маршрутная).

Все способы основаны на правилах геометрии и дают результаты для определения взаимного расположения точек на земной поверхности.

План местности, его отличие от карты. Способы составления планов. Урок 4

Изобразить поверхность можно несколькими способами: нарисовать красками или карандашами, сфотографировать с земли, с самолёта (аэрофотоснимок), с космического аппарата, начертить по строгим математическим правилам (план местности и карта). Для ориентирования на местности и определения площадей и расстояний лучше использовать два последних варианта — географическую карту и план местности. Сегодня на уроке мы поговорим об одном из них подробно.

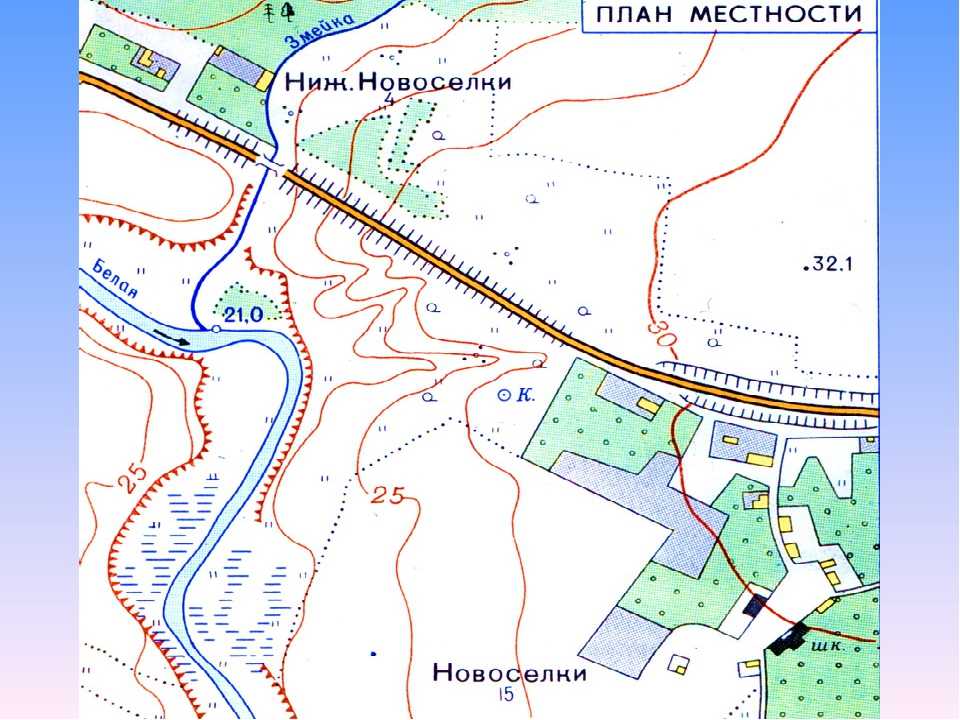

План местности — это чертёж небольшого участка Земли (а может и Луны или Марса?) в крупном масштабе при помощи условных знаков в ортогональной проекции без учёта кривизны земной поверхности. К элементам плана относят условные знаки, масштаб, определение направлений. Все крупные предметы на плане изображаются сверху. По плану в отличие от снимка из космоса можно узнать направление течений рек, названия объектов, глубины и многое другое.

Условные знаки — это символы, которыми обозначают на плане или карте предметы местности. Для удобства опознавания и использования их обычно делают похожими на сами объекты. Условные знаки плана местности делят на 4 категории:

• масштабные или площадные;
• внемасштабные, или точечные (ими обозначают такие объекты как церковь, отдельно стоящее дерево, мельница, памятники, мосты и др.);
• линейные (горизонтали для форм рельефа, реки, дороги, линии электропередач);
• пояснительные (числовые данные, характер поверхности).

• навигационными морскими — предназначены для плавания, постановки судов на рейдах, в гаванях, бухтах и портах (строятся в масштабах 1:500 – 1:25000);
• городов — показывают схемы наземных и подземных транспортных путей, расположение городских объектов, планировку;
• участков, составленные перед постройкой зданий для планировки коммуникаций, ландшафтного проекта, получения разрешения на застройку и др.;
• пожарной эвакуации из здания.

Шаг 2: Определение масштаба карты

Чтобы определить масштаб, вы должны знать две величины: длину на карте и длину в реальности. Например, вы можете знать, что расстояние между двумя точками на вашей карте составляет 5 см, а в реальности это расстояние равно 10 километров. Тогда масштаб будет равен 1:2 000 000, что означает, что 1 сантиметр на карте соответствует 2 000 000 сантиметров в реальном мире.

Другой способ определения масштаба — использование масштабной линейки. Масштабная линейка — это отрезок, разделенный на равные части, которые отображают определенное расстояние в реальности. Например, каждый сантиметр масштабной линейки может представлять 10 километров в реальности.

После определения масштаба, вы можете добавить его к своей карте, чтобы показать читателям, насколько уменьшенными изображены объекты на карте.

9.7. ОСОБЕННОСТИ ИЗОБРАЖЕНИЯ РЕЛЬЕФА НА КАРТАХ МАСШТАБОВ 1:500 000 И 1:1 000 000

Рельеф на мелкомасштабных топографических картах, как и на картах более крупных масштабов, изображается горизонталями и условными знаками, но более обобщенно. На них отображается лишь общий характер рельефа – его структура, основные формы, степень вертикальной и горизонтальной его расчлененности. Высота основного сечения при изображении равнинных районов на обеих картах установлена 50 м, а горных – 100 м. На карте масштаба 1:1 000 000 применяется, кроме того, высота сечения 200 м – для изображения районов, расположенных выше 1 000 м над уровнем моря. Объекты рельефа, не выражающиеся горизонталями, показываются лишь те, которые необходимы для характеристики местности или являются важными ориентирами. Они обозначаются теми же условными знаками, что и на других картах, но меньшего размера. Основная особенность заключается в изображении горного рельефа. Для большей наглядности его изображение горизонталями дополняется так называемой отмывкой и послойной раскраской по ступеням высот.

Лучшие статьи : Глобальные проблемы леса и пути их решения

Рис. 9.9. Карта без отмывки (вверху) и с отмывкой (внизу)

Отмывка, т. е. оттенение склонов важнейших форм горного рельефа, делает изображение более выразительным и пластичным, позволяя зрительно ощущать его объемные формы. Оттенение делается серо-коричневой краской по принципу – чем значительнее, выше и круче склон, тем сильнее тон отмывки. Благодаря отмывке хорошо выделяются основные горные хребты и массивы, их важнейшие отроги и вершины, перевалы, уступы нагорий, глубокие долины и каньоны. Отчетливо воспринимаются направление и сравнительная крутизна склонов, форма гребней (острая, округлая и т. п.) и отличие по высоте главнейших горных хребтов.Послойная раскраска по ступеням высот наглядно отображает высотную характеристику горного рельефа и усиливает пластичный эффект его изображения. Выполняется она оранжевой краской различного тона по принципу – чем выше, тем темнее. Изображение рельефа при этом как бы разбивается на отдельные высотные слои (ступени), по тону окраски которых легко различаются их абсолютные высоты и взаимные превышения. Тон окраски слоев усиливается через 400, 600 или 1000 м в зависимости от их абсолютных высот. Шкала ступеней высот, принятая на карте, указывается на каждом листе под южной стороной его рамки.

Вопросы и задания для самоконтроля

1. Дайте определение «рельеф» «горизонталь», «высота сечения», «заложение», «заложение ската»
2. Назовите основные формы детали и элементы рельефа, дайте им краткую характеристику.
3. Какие горизонтали называют основными?
4. В каких целях используют половинные и вспомогательные горизонтали и на каком расстоянии по вертикали они проведены на карте?
5. Для каких целей нанесены на карту бергштрихи?
6. Какие цвета используются для изображения рельефа на картах?
7. В чем сущность способа отмывки для изображения рельефа на картах?
8. В чем сущность гипсометрического способа для изображения рельефа на картах?
9. Как расположены цифровые обозначения при подписях значений горизонталей?
10. Какие объекты рельефа обозначены на картах специальными условными знаками?
11. С помощью горизонталей покажите на чертеже гору, хребет, седловину, котловину, лощину.
12. Какие особенности изображения рельефа горизонталями на равнинной и горной местности?
13. Назовите виды скатов. Как они изображены на картах?
14. Какие особенности изображения рельефа ни картах масштабов 1:1 000 000 и 1:500 000?
