Понятие и виды масштабов

Для правильного планирования маршрута, определения времени в пути или чтения карт необходимо сначала понять определение что такое «масштаб карты» в географии.

Само слово произошло от немецкого слова Stab, что в переводе означает «палка». С научной точки зрения, термин выражается как отношение длины выбранного отрезка на чертеже или плане к его настоящей длине в природе.

Численный масштаб

Масштаб такого типа обозначается в виде числовой дроби, где числителем является всегда единица, а за знаменатель принимается число, определяющее во сколько раз изменены размеры на карте.

Именованный, словесный масштаб

Такой вид применяется при общении. Он определяет длину двух отрезков и их соотношение: какому действительному расстоянию соответствует отрезок на карте длиной 1 см.

На заметку!
В реальной жизни для обозначения длины пути принято использовать метры, в то время как на чертежах удобнее определять расстояние в сантиметрах.

Линейный масштаб

Такой масштаб карты подразумевает применение для работы специальной мерной линейки, которая наносится на карты. Такой метод облегчает измерение расстояния для неподготовленного человека.

Масштаб плана и масштаб карты

При изучении плана можно безошибочно опираться на указанный масштаб. Величина всегда остается неизменной во всех точках.

Масштаб карты в разных точках может меняться в зависимости от широты или долготы. Однако на практике для измерения используется ее главный масштаб и допускается небольшая погрешность вычислений.

Графический масштаб

Графические виды масштабов, как уже было указано выше, бывают двух вариантов.

Линейный — это масштаб, изображенный в виде равномерно разграфленной двухцветной линейки. Как правило, он используется на крупномасштабных планах местности и дает возможность измерить на нем расстояние при помощи бумажной полоски или циркуля. Этот графический вариант масштаба может помочь узнать длину рек, дорог и других кривых линий.

Поперечный – это усовершенствованный вариант линейного масштаба. Его предназначение – максимально верно определить расстояние, указанное на плане. Подобный графический вариант, как правило, используется на специализированных картах.

Роль масштабов в геодезии

Масштабы играют важную роль в геодезии, которая занимается измерением и изображением Земли. Масштаб представляет собой соотношение между длиной линии на карте и реальной длиной этой линии на местности.

Первая роль масштабов заключается в определении кратчайшего пути и допустимых отклонений при проведении съемок и измерений. Масштабы помогают геодезистам оценить погрешности и учесть их при решении задач.

Вторая роль масштабов связана с созданием различных картографических материалов. Зависимость масштаба от целей использования карты позволяет выбрать наиболее удобное соотношение между детальностью и удобочитаемостью.

Кроме того, масштабы используются для создания геодезических сетей, определения границ территорий и планирования строительства. Они являются неотъемлемой частью работы геодезистов и обеспечивают точность и надежность проводимых измерений.

Точность масштаба

Предельная возможность измерения и построения отрезков на картах и планах ограничена величиной 0.01 см. Соответствующее ей число метров местности в масштабе карты или плана представляет собой предельную графическую точность данного масштаба.

Поскольку точность масштаба выражает длину горизонтального проложения линии местности в метрах, то для ее определения следует знаменатель численного масштаба разделить на 10 000 (1 м содержит 10 000 отрезков по 0.01 см). Так, для карты масштаба 1:25 000 точность масштаба равна 2.5 м; для карты 1:100 000 — 10 м и т. п.

Масштабы топографических карт

численный масштаб карты	название карты	1 см на карте соответствует на местности расстоянию	1 см2 на карте соответствует на местности площади
1:5 000	пятитысячная	50 м	0.25 га
1:10 000	десятитысячная	100 м	1 га
1:25 000	двадцатипятитысячная	250 м	6.25 га
1:50 000	пятидесятитысячная	500 м	25 га
1:1100 000	стотысячная	1 км	1 км2
1:200 000	двухсоттысячная	2 км	4 км2
1:500 000	пятисоттысячная, или полумиллионная	5 км	25 км2
1:1000000	мииллионная	10 км	100 км2

Ниже приведены численные маштабы карт и соответствующие им именованые масштабы:

Масштаб 1:100 000

• 1 мм на карте – 100 м (0.1 км) на местности
• 1 см на карте – 1000 м (1 км) на местности
• 10 см на карте – 10000 м (10 км) на местности

Масштаб 1:10000

• 1 мм на карте – 10 м (0.01 км) на местности
• 1 см на карте – 100 м (0.1 км) на местности
• 10 см на карте – 1000 м (1 км) на местности

Масштаб 1:5000

• 1 мм на карте – 5 м (0.005 км) на местности
• 1 см на карте – 50 м (0.05 км) на местности
• 10 см на карте – 500 м (0.5 км) на местности

Масштаб 1:2000

• 1 мм на карте – 2 м (0.002 км) на местности
• 1 см на карте – 20 м (0.02 км) на местности
• 10 см на карте – 200 м (0.2 км) на местности

Масштаб 1:1000

• 1 мм на карте – 100 см (1 м) на местности
• 1 см на карте – 1000 см (10 м) на местности
• 10 см на карте – 100 м на местности

Масштаб 1:500

• 1 мм на карте – 50 см (0.5 м) на местности
• 1 см на карте – 5 м на местности
• 10 см на карте – 50 м на местности

Масштаб 1:200

• 1 мм на карте – 0,2 м (20 см) на местности
• 1 см на карте – 2 м (200 см) на местности
• 10 см на карте – 20 м (0.2 км) на местности

Масштаб 1:100

• 1 мм на карте – 0,1 м (10 см) на местности
• 1 см на карте – 1 м (100 см) на местности
• 10 см на карте – 10 м (0.01 км) на местности

Пример 1

Переведите численный масштаб карты в именованный:

1. 1:200 000
2. 1:10 000 000
3. 1:25 000

Решение:

Для более легкого перевода численного масштаба в именованный нужно посчитать, на сколько нулей кончается число в знаменателе.

Например, в масштабе 1:500 000 в знаменателе после цифры 5 находится пять нулей.


Если после цифры в знаменателе пятьи более нулей, то, закрыв (пальцем, авторучкой или просто зачеркнув) пять нулей, получим число километров на местности, соответствующее 1 сантиметру на карте.

Пример для масштаба 1:500 000

В знаменателе после цифры – пять нулей. Закрыв их, получим для именованного масштаба: в 1 см на карте 5 километров на местности.


Если после цифры в знаменателе менее пяти нулей, то, закрыв два нуля, получим число метров на местности, соответствующее 1 сантиметру на карте.

Если, например, в знаменателе масштаба 1:10 000 закроем два нуля, получим:

в 1 см – 100 м.

Ответы

1. в 1 см – 2 км
2. в 1 см – 100 км
3. в 1 см – 250 м

Используйте линейку, накладывайте на карты для облегчения измерения расстояний.

Пример 2

Переведите именованный масштаб в численный:

1. в 1 см – 500 м
2. в 1 см – 10 км
3. в 1 см – 250 км

Решение:

Для более легкого перевода именованного масштаба в численный нужно перевести расстояние на местности, указанное в именованном масштабе, в сантиметры.

Если расстояние на местности выражено в метрах, тогда чтобы получить знаменатель численного масштаба, нужно приписать два нуля, если в километрах, то пять нулей.


Например, для именованного масштаба в 1 см – 100 м расстояние на местности выражено в метрах, поэтому для численного масштаба приписываем два нуля и получаем: 1:10 000.

Для масштаба в 1 см – 5 км приписываем к пятерке пять нулей и получаем: 1:500 000.

Ответы

1. 1:50 000
2. 1:1 000 000
3. 1:25 000 000

Типы карт в зависимости от масштабов

Карты в зависимости от масштабов условно подразделяют на следующие типы:

• топографические планы 1:400 – 1:5 000
• крупномасштабные топографические карты 1:10 000 – 1:100 000
• среднемасштабные топографические карты от 1:200 000 – 1:1 000 000
• мелкомасштабные топографические карты менее 1:1 000 000

Виды масштаба

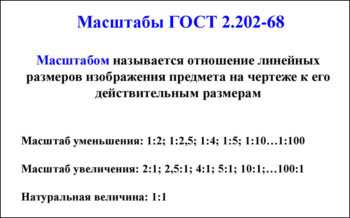

Указанный выше ГОСТ определяет 3 вида масштаба: натуральный, уменьшенный и увеличенный. Оптимальным является масштаб, который соответствует реальным параметрам, обозначается он 1:1.

Лучший масштаб — реальный

Тем не менее, не всегда получается воспроизвести объект в натуральную величину, если он слишком большой или маленький.

В таких случаях используются увеличивающий и уменьшающий масштабы.

Масштабы уменьшения применяются, когда габариты объекта слишком большие (например, в строительных чертежах, графических изображениях в сфере геодезии).

ГОСТ предлагает около десятка вариантов увеличения, с которыми можно ознакомиться в пункте 5.2 данного нормативного документа или в таблице, предоставленной ниже (составлена по ГОСТ).

Слишком крупные объекты, например, для генеральных планов, можно изображать в соотношениях 1:50000, 1:25000, 1:20000, 1:10000, 1:5000, 1:2000.

Если же деталь очень маленькая (гайка, болт, деталь компьютера, ноутбука и другой техники), для ее изображения на бумаге нужно использовать масштаб увеличения, варианты которого также предоставлены государственным стандартом (см. таблицу).

Обратите внимание! Первая цифра в соотношениях указывает на величину реального объекта, а вторая – на размер на чертеже. Например, соотношение 1:2 указывает на то, изображение уменьшило деталь в 2 раза, а если на чертеже обозначено 2:1 – деталь наоборот увеличили в 2 раза. ГОСТом предусмотрена и ситуация, когда автору нужно самостоятельно рассчитать увеличенный масштаб

Для этого используется формула 100n:1 (букву n при расчете меняем на целое число)

ГОСТом предусмотрена и ситуация, когда автору нужно самостоятельно рассчитать увеличенный масштаб. Для этого используется формула 100n:1 (букву n при расчете меняем на целое число).

Поперечный масштаб

Основание AB нормального поперечного масштаба равно, как и в линейном масштабе, также 2 см. Наименьшее деление основания равно CD =1/10 АВ= 2мм. Наименьшее деление поперечного масштаба равно cd = 1/10 CD =1/100 АВ = 0,2мм (что следует из подобия треугольника BCD и треугольника Bcd).

Таким образом, для численного масштаба 1:2000 основание поперечного масштаба будет соответствовать 40 м, наименьшее деление основания (1/10 основания) равно 4 м, а наименьшее деление масштаба 1/100 АВ равно 0,4 м.

Пример: отрезок ав (рис. 2), взятый с плана масштаба 1:2000, соответствует на местности 137,6 м (3 основания поперечного масштаба (3х40=120 м), 4 наименьших деления основания (4х4=16 м) и 4 наименьших деления масштаба (0.4х4=1.6 м), т.е. 120+16+1.6=137.6 м) .

Остановимся на одной из важнейших характеристик понятия «масштаб».

Точностью масштаба называется горизонтальный отрезок на местности, который соответствует величине 0,1 мм на плане данного масштаба. Эта характеристика зависит от разрешающей способности невооруженного человеческого глаза, которая (разрешающая способность) позволяет рассмотреть минимальное расстояние на топографическом плане в 0.1мм. На местности эта величина будет уже равна 0.1 мм х М, где М – знаменатель масштаба.

Рис.2

Поперечный масштаб, в частности, позволяет измерить длину линии на плане (карте) масштаба 1:2000 именно с точностью данного масштаба.

Пример: в 1 мм плана 1:2000 содержится 2000 мм местности, а в 0,1мм, соответственно, 0,1 x М (мм) = 0.1 х 2000 мм = 200 мм = 20 см, т.е. 0,2 м.

Поэтому при измерении (построении) на плане длины линии ее значение следует округлить с точностью масштаба. Пример: при измерении (построении) линии длиной 58,37 м (рис. 3), ее значение в масштабе 1:2000 (с точностью масштаба 0,2 м) округляется до 58,4 м, а в масштабе 1:500 (точность масштаба 0,05 м) – длина линии округляется уже до 58,35 м.

Масштабы чертежей

Рассмотрев самые распространенные виды масштабов в картографии, стоит упомянуть, что это понятие также неотъемлемо связано с черчением и архитектурной графикой. Будь то инженерные чертежи крохотных механических деталей или же, наоборот, чертежи громадных архитектурных ансамблей, в любом случае к ним применяются специализированные масштабы чертежей. Каждый чертежный бланк имеет графу в которой в обязательном порядке указывается масштаб спроектированного изделия.

Примечателен тот факт, что даже если инженер создает чертеж детали в натуральную величину, все равно в информации о нем указывается масштаб 1:1. В отличие от карт, на чертежах масштаб может быть не только уменьшенным (1:5), но и увеличенным (5:1) если изображаемое изделие крохотных размеров.

На сегодняшний день только узким специалистам необходимо умение правильно высчитывать масштаб без помощи машин. Благодаря современным программам и приборам, остальным людям уже не нужно хорошо разбираться в масштабе той или иной карты — за них все сделает компьютер. Но все же каждому стоит иметь хотя бы приблизительное представление о том, что показывает масштаб, как его правильно вычислять и какие виды его существуют — ведь это составляющая элементарной грамотности и человеческой культуры.

• Хоровод как форма народной хореографии кратко



• Как жители древних афин участвовали в общественной жизни обществознание 7 кратко



• Анализ стихотворения гумилева после стольких лет кратко



• Анализ дидактических принципов традиционной школы и возможные принципы обучения ближайшего будущего



• Swot анализ технологии рефлексии начальная школа

Площадные масштабы

Площадные масштабы обозначаются числом вида 1:М, где М — число, определяющее во сколько раз линейные размеры объектов на местности увеличены или уменьшены на изображении на плане или карте. Например, масштаб 1:10 000 означает, что каждый линейный размер объектов на местности уменьшен в 10 000 раз на изображении на плане или карте. Таким образом, для определения линейных размеров на местности по изображению на плане или карте необходимо их умножить на масштабный коэффициент (М).

Для работы с площадными масштабами часто используются специальные таблицы, называемые шкалами. Шкала показывает отношение между линейными размерами и их отображением на плоскости и представляется в виде графической схемы или таблицы, где указаны соответствующие значения масштабного коэффициента (М) и масштаба (1:М).

Масштаб (1:М)	Масштабный коэффициент (М)
1:1 000	0.001
1:2 000	0.002
1:5 000	0.0002
1:10 000	0.0001
1:50 000	0.00002

Площадные масштабы имеют широкое применение в геодезии, картографии, а также в различных отраслях, связанных с изучением и изображением местности. Они позволяют удобно и точно определять и измерять размеры объектов на плане или карте, основываясь на информации об их масштабе.

Градусный масштаб

Такой вид масштаба особенно полезен при изображении больших территорий, таких как континенты или весь мир, где расстояние между объектами может быть очень большим. Градусный масштаб обычно используется в навигационных картах, а также в картографии для анализа и изучения различных географических явлений.

Градусный масштаб представлен в виде таблицы, в которой указывается диапазон значений широты и долготы, которые соответствуют определенным размерам на карте. Обычно он выражается в градусах, минутах и секундах.

Преимущество градусного масштаба заключается в том, что он позволяет сохранить правильную форму и соотношение объектов на карте, даже если они находятся на большом расстоянии друг от друга. Он также позволяет более точно отобразить географические особенности, такие как океаны, континенты, острова и горы.

Масштаб	Расстояние	Градусы
1:10 000	1 метр	0,00027778
1:100 000	10 метров	0,0027778
1:1 000 000	100 метров	0,0277778
1:10 000 000	1 километр	0,277778

Таким образом, при использовании градусного масштаба необходимо учитывать, что хотя пропорции объектов сохраняются, точные расстояния между ними не поддерживаются

Это важно учитывать при планировании путешествий или определении маршрутов

Масштаб времени

В программировании

В операционных системах с разделением времени чрезвычайно важную роль играет предоставление отдельно взятым задачам так называемого «режима реального времени», при котором обработка внешних событий обеспечивается без дополнительных задержек и пропусков. Для этого употребляется также термин «реальный масштаб времени», однако это терминологическая условность, не имеющая к исходному значению слова «масштаб» никакого отношения.

В кинотехнике

Масштаб времени — количественная мера замедления или ускорения движения, равная отношению проекционной частоты кадров к съёмочной. Так, если проекционная частота кадров равна 24 кадра в секунду, а киносъёмка производилась на 72 кадра в секунду, масштаб времени равен 1:3. Масштаб времени 2:1 означает ускоренное вдвое по сравнению с обычным протекание процесса на экране.

В математике

Масштаб — это отношение двух линейных размеров. Во многих областях практического применения масштабом называют отношение размера изображения к размеру изображаемого объекта.В математике масштаб определеется как отношение расстояния на карте к соответствующему расстоянию на реальной местности. Масштаб 1: 100000 означает, что 1 см на карте соответствует 100000 см = 1000 м = 1 км на местности.

Масштабы изображений на чертежах должны выбираться из следующего ряда (масштабы ГОСТ 2.302-68): Масштабы уменьшения 1 : 2; 1 : 2,5; 1 : 4; 1 : 5; 1 : 10; 1 : 15; 1 : 20; 1 : 25; 1 : 40; 1 : 50; 1 : 75; 1 : 100; 1 : 200; 1 : 400; 1 : 500; 1 : 800; 1 : 1000 Натуральная величина 1 : 1 Масштабы увеличения 2 : 1; 2.5,5 : 1; 4 : 1; 5 : 1; 10 : 1; 20 : 1; 40 : 1; 50 : 1; 100: 1 см. например Быстро-медленная система

Масштаб-число,показывающее, во сколько раз уменьшены или увеличены настоящие размеры на чертеже.

Когда я была совсем маленькой, родители подарили мне глобус. Я всегда любила рассматривать на нем страны, океаны, моря. Ведь глобус — это наша планета, только в масштабе. Так я могла изучать страны и их столицы. Хочу немного рассказать вам, что же такое масштаб.

О понятии масштаба

Если говорить о понятии масштаба в географии, то это отношение длины изображенной на карте линии к длине соответствующей (реальной) линии на поверхности планеты (или другого небесного тела). Длину любого отмеченного на карте объекта можно измерить с погрешностью, не превышающей 0,1 мм. Это число именуется предельной графической точностью, оно отвечает толщине самой тонкой линии на карте или оставленному отверстию (диаметру) от иглы циркуля-измерителя.

В картографии чаще всего я встречала использование численного масштаба (записанного в виде дроби). Если сравнивать масштабы, то мелким считается тот, у которого знаменатель больше, и чем меньше значение знаменателя, тем крупнее будет масштаб.

Основные виды масштабов

Также есть подвиды масштаба, которые больше относятся к видам карт. В зависимости от того, каковы размеры масштабов, выделяют карты:

1. Крупномасштабные — от одного к двумстам тысячам и меньше.
2. Среднемасштабные – от одного к миллиону до одного к двумстам тысячам.
3. Мелкомасштабные – до одного к миллиону.

Естественно, на мелкомасштабных картах некоторые детали не наносятся, в то же время крупномасштабные карты могут содержать названия улиц и даже небольших переулков. В современных электронных картах пользователь может сам регулировать масштаб, за одно мгновение превращая карту из мелкомасштабной в крупномасштабную, и наоборот.

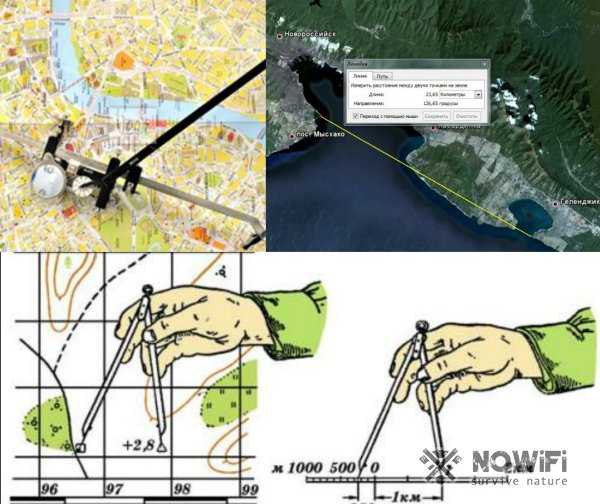

Измерение расстояний

Для измерения расстояний на карте по прямой, можно воспользоваться линейкой. Но существует специальный инструмент — циркуль-измеритель. Его концы раздвигаются и можно более точно определить расстояние, приложив циркуль-измеритель к линейному масштабу.

Кривые линии (реки, дороги, береговая линия моря или озера) можно измерять с помощью обыкновенной нити или веревочки. Нить выкладываем аккуратно по линии реки, отмеряем длину, а затем, выпрямив нить, прикладываем её к линейному масштабу.

{"questions":,"explanations":,"answer":}},"explanation":"Карта должна быть огромной, чтобы на ней можно было измерять расстояние шагами. А линейкой, нитью и циркулем-измерителем можно пользоваться при определении расстояний на карте.","hints":}]}

Основные виды масштабов

Несмотря на простоту понятия «масштаб», существует несколько его видов. На картах он, как правило, обозначается либо с помощью цифр (численный), либо графически. Графические масштабы подразделяются на два подвида: линейный вид масштаба и поперечный.

Также есть подвиды масштаба, которые больше относятся к видам карт. В зависимости от того, каковы размеры масштабов, выделяют карты:

1. Крупномасштабные — от одного к двумстам тысячам и меньше.
2. Среднемасштабные – от одного к миллиону до одного к двумстам тысячам.
3. Мелкомасштабные – до одного к миллиону.

Естественно, на мелкомасштабных картах некоторые детали не наносятся, в то же время крупномасштабные карты могут содержать названия улиц и даже небольших переулков. В современных электронных картах пользователь может сам регулировать масштаб, за одно мгновение превращая карту из мелкомасштабной в крупномасштабную, и наоборот.

Масштабы чертежей

Рассмотрев самые распространенные виды масштабов в картографии, стоит упомянуть, что это понятие также неотъемлемо связано с черчением и архитектурной графикой. Будь то инженерные чертежи крохотных механических деталей или же, наоборот, чертежи громадных архитектурных ансамблей, в любом случае к ним применяются специализированные масштабы чертежей. Каждый чертежный бланк имеет графу в которой в обязательном порядке указывается масштаб спроектированного изделия.

Примечателен тот факт, что даже если инженер создает чертеж детали в натуральную величину, все равно в информации о нем указывается масштаб 1:1. В отличие от карт, на чертежах масштаб может быть не только уменьшенным (1:5), но и увеличенным (5:1) если изображаемое изделие крохотных размеров.

На сегодняшний день только узким специалистам необходимо умение правильно высчитывать масштаб без помощи машин. Благодаря современным программам и приборам, остальным людям уже не нужно хорошо разбираться в масштабе той или иной карты — за них все сделает компьютер. Но все же каждому стоит иметь хотя бы приблизительное представление о том, что показывает масштаб, как его правильно вычислять и какие виды его существуют — ведь это составляющая элементарной грамотности и человеческой культуры.

Каждая карта имеет масштаб
– число, которое показывает, сколько сантиметров на местности соответствует одному сантиметру на карте.

Масштаб карты
обычно указан на ней. Запись 1: 100 000 000 означает, что если расстояние между двумя точками на карте равно 1 см, то расстояние между соответствующими точками её местности равно 100 000 000 см.

Может быть указан в численной форме в виде дроби
– численный масштаб (например, 1: 200 000). А может быть обозначен в линейной форме:
в виде простой линии или полосы, разделенной на единицы длины (обычно на километры или мили).

Чем крупнее масштаб карты, тем с более детально могут быть изображены на ней элементы ее содержания, и наоборот, чем мельче масштаб, тем более обширное пространство может быть показано на листе карты, но местность на ней изображается с меньшими подробностями.

Масштаб представляет собой дробь,
в числителе которой единица. Чтобы определить, какой из масштабов крупнее и во сколько раз, вспомним правило сравнения дробей с одинаковыми числителями: из двух дробей с одинаковыми числителями больше та, у которой меньше знаменатель.

Отношение расстояния на карте (в сантиметрах) к соответствующему расстоянию на местности (в сантиметрах) равно масштабу карты.

Как же эти знания помогут нам при решении задач по математике?

Пример 1.

Рассмотрим две карты. Расстоянию в 900 км между пунктами А и В соответствует на одной карте расстояние в 3 см. Расстоянию в 1 500 км между пунктами С и D соответствует на другой карте расстояние в 5 см. Докажем, что масштабы карт одинаковы.

Решение.

Найдём масштаб каждой карты.

900 км = 90 000 000 см;

масштаб первой карты равен: 3: 90 000 000 = 1: 30 000 000.

1500 км = 150 000 000 см;

масштаб второй карты равен: 5: 150 000 000 = 1: 30 000 000.

Ответ. Масштабы карт одинаковы, т.е. равны 1: 30 000 000.

Пример 2.

Масштаб карты – 1: 1 000 000. Найдём расстояние между точками А и В на местности, если на карте АВ = 3,42
см
?

Решение.

Составим уравнение: отношение АВ = 3,42 см на карте к неизвестному нам расстоянию х (в сантиметрах) равно отношению между теми же пунктами А и В на местности к масштабу карты:

3,42: х = 1: 1 000 000;

х · 1 = 3,42 · 1 000 000;

х = 3 420 000 см = 34,2 км.

Ответ: расстояние между пунктами А и В на местности равно 34,2 км.

Пример 3

Масштаб карты – 1: 1 000 000. Расстояние между пунктами на местности 38,4 км. Каково расстояние между этими пунктами на карте?

Решение.

Отношение неизвестного нам расстояния х между пунктами А и В на карте к расстоянию в сантиметрах между теми же пунктами А и В на местности равно масштабу карты.

38,4 км = 3 840 000 см;

х: 3 840 000 = 1: 1 000 000;

х = 3 840 000 · 1: 1 000 000 = 3,84.

Ответ: расстояние между пунктами А и В на карте равно 3,84 см.

Остались вопросы? Не знаете, как решать задачи?Чтобы получить помощь репетитора – зарегистрируйтесь .Первый урок – бесплатно!

сайт,
при полном или частичном копировании материала ссылка на первоисточник обязательна.

Выбор масштаба

Масштаб выбирают в зависимости от величины расстояний. Например, надо изобразить расстояние в 6 км. Тогда масштаб в 1 см — 10 м не годится, потому что это расстояние изображается линией в 600 см, то есть в 6 м; но линию в 6 м нельзя поместить на обычном листе бумаги. Удобнее взять масштаб: в 1 см — 1 км. При таком масштабе расстояние в 6 км будет соответствовать линии в 6 см.

Собираясь в интересное путешествие или же просто рассматривая карты на просторах Интернета, каждый человек сталкивается с таким понятием, как масштаб. Однако что это такое, какие бывают виды масштабов и как правильно его высчитывать, знает далеко не каждый.

Что показывает масштаб

Масштаб показывает, какому расстоянию на местности соответствует 1 см на карте, глобусе или плане. Например:

• масштаб 1:500 означает, что 1 см на бумаге соответствует 500 см на местности. Если перевести в метры, то 500 см=5 м. Значит,1 см соответствует 5 м (это топографический план);
• масштаб 1:34 000 000 значит, что 1 см соответствует 34 000 000 см=340 000 м=340 км на местности (это карта мира, которая висит у меня дома).

Карты стран и городов выпускаются в разных масштабах — мельче плана местности и крупнее карты мира.

Собираясь в интересное путешествие или же просто рассматривая карты на просторах Интернета, каждый человек сталкивается с таким понятием, как масштаб. Однако что это такое, какие бывают виды масштабов и как правильно его высчитывать, знает далеко не каждый.

Классификация и назначение топографических карт, планы городов и специальные карты.

На общегеографических картах изображаются с полнотой, зависящей от масштаба карты, все основные элементы местности без особого выделения каких-либо из них. На специальных (тематических) картах с большей детальностью отображаются некоторые элементы местности или наносятся специальные данные, не показанные на общегеографических картах. К специальным картам относятся исторические, экономические, политико-административные, гидрологические, геологические, дорожные и другие.

Топографические карты — общегеографические карты масштабов 1:1 000 000 и крупнее, подробно изображающие местность. Они издаются отдельными листами определенных размеров и установленных масштабов.

Размеры листа карты в километрах означают: первое число — протяженность с севера на юг, этот размер является практически постоянным для любой широты. Второе число — протяженность с востока на запад, этот размер с увеличением широты постепенно уменьшается. Для карт масштабов 1:25 000 — 1:200 000 боковые стороны рамки составляют от 36,86 см на экваторе до 37,14 см на широте 60 градусов, а нижняя (южная) сторона — от 55,66 см на экваторе до 27,9 см на широте 60 градусов.

Часто задаваемые вопросы

Что показывает масштаб?

Масштаб показывает во сколько раз изображение земной поверхности на плане, карте или глобусе уменьшено по отношению к реальной местности.

Какие виды записи масштаба вам известны?

Обычно на картах масштаб записывается в 3 видах: численный, именованный и линейный.

Какой из видов масштаба представляет собой отношение двух чисел?

Численный. Так как численный масштаб — это дробь, первое число которой — расстояние на карте, а второе — расстояние на земной поверхности.

Для чего используется линейный масштаб?

Линейный масштаб используют для более точного измерения расстояний на карте. С его помощью можно определить длину кривых линий (береговой линии моря или океана, реки или дороги).

Чем отличается численный масштаб от линейного?

Численный масштаб записывается в виде дроби, а линейный состоит из прямой линии, разделенной на части (обычно сантиметры).

Какой вид масштаба позволяет измерить расстояние между географическими объектами на карте с помощью циркуля-измерителя?

Линейный масштаб. Концы циркуля-измерителя раздвигаются и можно более точно определить расстояние, приложив циркуль-измеритель к линейному масштабу.

В какой последовательности записываются виды масштабов на карте?

Численный, именованный, линейный.

Как в школах объясняют, что такое масштаб

Не только на мировых картах или картах стран и городов можно наблюдать масштаб. К планам местности это тоже относится. Я помню, как наш учитель географии показывал с помощью атласов, что такое масштаб и для чего он нужен. Иногда даже глобус доставал, хотя обычных карт было достаточно.

Изучение любых географических объектов в их реальных размерах очень затруднительно, поэтому необходимо просто их уменьшить. На картах или на простых картинках изучение в уменьшенном виде любых предметов или объектов гораздо проще. Сейчас делают карты, глобусы или планы местности таким образом, что можно узнать реальную величину каждого географического объекта.

В одном из углов карты, в нижней или верхней части пишутся два числа через двоеточие. Это и есть значение масштаба для определенной карты. Масштаб может выглядеть, например, как 1: 1500. Что это означает? Если данные значения указаны в сантиметрах, метрах или километрах, то 1 величине на рисунке будет равно 1500 в реальности. Данный способ называют численным.

Также можно записывать масштаб именным способом. Он выглядит как 1 м ─ 100 км. Этот способ подойдет, чтобы компактно записать огромные значения масштаба. Принцип чтения тот же, просто иногда он удобнее.

Способ определения масштаба

В начале статьи мы уже описывали, как можно определить масштаб изображения с помощью километровой сетки и линейки. Но есть и другие способы установить степень уменьшения и масштабирование на конкретном плане местности (рисунок 3).

Туристы обычно пользуются такими методами:

1. Номенклатура карты: чтобы воспользоваться данным способом, нужно внимательно рассмотреть реквизиты карты. Фактически, номенклатура – это буквенно-числовое название листа. У каждого масштабного ряда есть свое обозначение. Например, М-35 соответствует масштабу 1:1000000, а М-35-18-А-6-1 – 1:10000. Конечно, для определения данным способом нужно наизусть знать номенклатурные обозначения.
2. Известные расстояния: в данном случае на карте нужно найти изображения километровых столбов, которые обычно устанавливают на шоссе. Прямо на карте нужно измерить расстояние между ними. В данном случае количество сантиметров на карте будет соответствовать одному километру на местности.
3. Дуга меридиана: одна минута по меридиану соответствует 1,85 км, хотя обычно эту цифру округляют до 2 км. На боковой рамке любой карты есть подписи минут и градусов, а для выделения каждой минуты используется шашечка. Если длина одной минуты равна 3,7 см, то масштаб будет составлять 1:5000, то есть одному сантиметру на карте будет соответствовать 0,5 км на местности.

Рисунок 3. Определить степень уменьшения объектов на карте можно путем простых вычислений

На картах с масштабом 1:2000000 обычно указывается расстояние между определенными населенными пунктами в километрах. В данном случае, для определения масштаба нужно измерить расстояние на карте линейкой. Потом расстояние, указанное в километрах, следует разделить на полученное число в сантиметрах. В результате у вас получится число, которое будет соответствовать количеству километров в одном сантиметре.

Линейные масштабы

Линейные масштабы могут быть выполнены из различных материалов, таких как пластик, металл или дерево. Обычно они имеют форму плоского стержня с разметкой, позволяющей измерять расстояния в разных единицах длины (например, в метрах, километрах, футах или ярдах).

Использование линейных масштабов позволяет геодезистам проводить точные измерения расстояний на местности и выполнять вычисления, необходимые для создания карт и планов

Это важно для различных отраслей, таких как строительство, геология, лесное хозяйство, а также для планирования городской и региональной инфраструктуры

Основные типы линейных масштабов включают грунтовые масштабы, планометрические масштабы и рамочные масштабы. Грунтовые масштабы применяются для измерения расстояний на местности, планометрические масштабы используются для увеличения и уменьшения планов и картографических материалов, а рамочные масштабы предназначены для измерения и описания деталей на местности.

Линейные масштабы позволяют геодезистам работать с различными масштабами – от больших глобальных карт до детальных планов, в зависимости от нужд и целей каждого конкретного задания

Важно проводить измерения с высокой точностью и аккуратностью, чтобы получить надежные результаты и обеспечить правильное выполнение геодезических работ в разных отраслях

Масштаб в моделизме

Для каждого вида масштабного (стендового) моделизма определены масштабные ряды, состоящие из нескольких масштабов разной степени уменьшения, причём для разных видов моделизма
(авиамоделизм, судомоделизм, железнодорожный, автомобильный, военной техники) определены свои, исторически сложившиеся, масштабные ряды, которые обычно не пересекаются.

Масштаб в моделизме исчисляется по формуле:

L / М = Х

Где:
L — параметр оригинала,
М — требуемый масштаб,
Х — искомое значение

Например:

При масштабе 1/72, и параметре оригинала 7500 мм, решение будет выглядеть;

7500 мм / 72 = 104,1 мм.

Полученное значение 104,1 мм, есть искомое значение при масштабе 1/72.

Вид масштаба: масштабы графические, численные, именованные

В легендах географических карт используют графический (он же — линейный) и численный масштаб, редко прибегают к именованному.

Масштаб численный

Для его записи применяют дроби, в которых числители — это 1 см (если не оговорено иного), а знаменатели — числа, показывающие, в какое количество раз уменьшен показатель. К примеру, масштаб 1:25 000 демонстрирует, что 1 см карты соответствует 25 000 см (250 м) местности.

Чем меньше знаменатель, тем крупнее масштаб: 1:1000 крупнее, чем 1:5 000, т.к. в первом случае в 1 см карты «умещается» 10 м, а во втором — 50 м. Карты с крупным масштабом подробнее, содержательнее, но использовать их можно для небольших участков местности.

Линейный (графический) масштаб

Линейный, или графический масштаб, особенно удобен и даёт возможность узнавать расстояния, размеры без расчётов и переводов длин из масштабных в реальные. Линейный масштаб выглядит как линейка с делениями — мелкими и крупными, каждое из которых подписано соответствующим метрическим значением. Основное деление — это обычно отрезок в 2 см, для которого указан размер масштабирования, например — 100 м, 500 м и т.д. Чтобы воспользоваться графическим масштабом, раствор циркуля, равный измеряемому отрезку, прикладывают к линейке масштаба и тут же узнают расстояние между объектами, длину нужного участка и т.д.

Именованный масштаб

Именованный масштаб отличается от прочих тем, что в нём словами прописано, сколько в 1 см содержится метров или километров. Например: в 1 см — 250 м; в 1 см — 5 км.
