Карты ссср

Что такое общегеографическая карта?

Общегеографическая карта – это карта, которая изображает основные географические объекты и физические особенности земной поверхности. Она позволяет представить общую картину мира или определенного региона и использовать ее для изучения географии, путешествий или планирования маршрутов.

На общегеографической карте можно найти информацию о таких объектах, как континенты, океаны, горы, реки, острова, пустыни, озера и другие природные элементы. Также на карте отображается границы государств, крупные города, дороги, аэропорты и другие социально-экономические объекты.

Общегеографическая карта может быть представлена в различных масштабах: от мировой карты, показывающей все континенты и океаны, до региональных карт, отображающих более детализированную информацию о конкретных регионах или странах.

Чтобы лучше понимать информацию, представленную на общегеографической карте, необходимо обращать внимание на легенду карты, которая поясняет значение символов и обозначений на карте. Общегеографическая карта является одной из основных географических карт и широко используется в учебных целях, научных исследованиях, туризме, геополитике и других областях человеческой деятельности

Общегеографическая карта является одной из основных географических карт и широко используется в учебных целях, научных исследованиях, туризме, геополитике и других областях человеческой деятельности.

Происхождение листов карт и их номенклатура (номер)

Для начала немного повторения из того, что было в прошлых статьях.

Вот как это выглядит:

Файл с расширением .gif
— просто картинка. Как с ней отдельно можно потрахаться, описано в пункте 2. А файл с расширением .map
— файл, который откроет программа Ozi Explorer, найдет прописанный в нем путь к картинке (вы же скачали оба файла в одну папку, верно?) и покажет вам на мониторе карту. Программа будет понимать, что это именно карта, каждая ее точка соответствует каким-то географическим координатам. (Те же два файла, картинка и.map, к каждому листу карты будут и на приличных раздачах с торрентов.)

Теперь все просто. «Файл- печать». Указываете, что это за масштаб у вас, формат бумаги и ее ориентацию, и всё. Программа позволяет также печать не весь лист, а выбранный фрагмент.

Также карты в масштабе, как и Ozi Explorer, может печатать программа Global Mapper .

Если вы последовали одному из этих пунктов, кроме 1а, то печатая на бумаге А4 вы потратите 6 листов на один лист карты, а на бумаге размера А3 3 листа. Причем большая часть бумаги уйдет в обрезки. А потом надо будет еще склеить листы из принтера в один лист карты. Задротненько, но весело. Не имея дома принтера на А3, я с помощью Ozi Explorer отправлял карту на печать в виртуальный принтер, который рожал мне файлы PDF, которые я уже нес на флешке в сервис печати А3 у метро.

Конечно можно и забить на печать в масштабе, а просто взять файл картинки с картой, распечатать обычными средствами Windows на одном листе (ну хотя бы А3, а то совсем порнография выйдет) и радоваться. Правда, тогда у вас уже будет карта без масштаба определенного вообще. Мерить по ней расстояния точно не выйдет, вычислять направления тоже. Только как обзорная карта пойдет.

Как еще определить масштаб?

На картинках вверху, где я рисовал происхождение листов карт, написана длина и ширина листа карты в градусах. Как вы поняли, на практике вам будут часто доставаться листы, где всю информацию за рамкой карты обрезали, в том числе и надпись о масштабе (там ранее когда-то был еще гриф секретности, который убрали, и еще много инфы, которая мешала при использовании карты в электронном навигаторе). А рамка остается всегда (если сканировавший карту не негодяй), и, посчитав по ней ширину или длину листа в угловых мерах, можно определить масштаб. О еще одном способе определения масштаба карты ГШ будет рассказано .

1.4 Оформление в условных знаках

Для работы с оформлением топографического плана скачайте символы и топографические шрифты, а также условные обозначения.

Для оформления наших слоёв проекта в условных знаков необходимо дважды щёлкнуть по слою. Откроются его свойства, среди которых в данный момент нас интересует Стиль. Для точечного слоя по умолчанию будет выставлен Простой маркер.

Простой маркер в символике слоя

С ним особо ничего не сделаешь – можно поменять геометрическую фигуру, изменить размер или цвет. Для использования более разнообразной библиотеки символов нужно в типе слоя выбрать SVG-маркер.

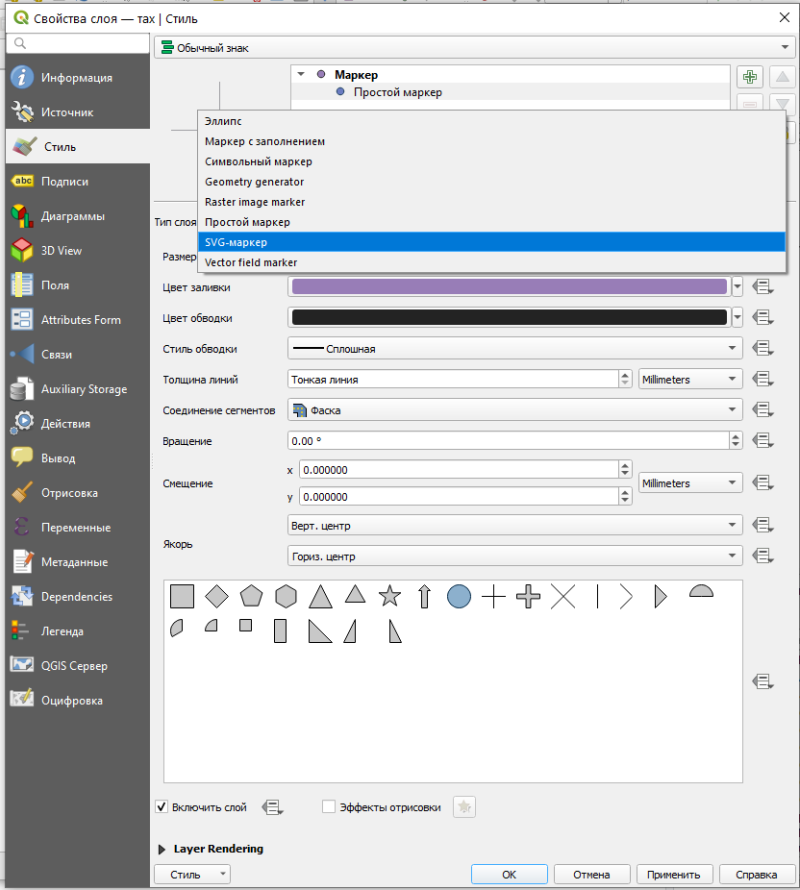

Выбор SVG-символа

Переместите папку со скаченными символами в директорию, где находятся остальные SVG-символы. Например, на Windows 10 это, вероятно, будет следующий путь:

C:\Users\%USERNAME%\AppData\Roaming\QGIS\QGIS3\profiles\custom\svg

При выборе символа внизу появляется адрес к данному символу у вас на компьютере. Размер символа и его цвет вы можете настраивать в этом же окне.

Для площадных объектов всё работает похоже, но немного сложнее. По умолчанию для таких слоёв даётся заливка цветом, которую можно менять. Дополнительно можно менять обводку. Для того чтобы заполнить наши площадные объекты штриховкой из специальных символов, например, газона, нужно выбрать Тип слоя – Заливка маркерами.

Заливка маркерами

После этого иерархия структуры значка в верхнем окошке вырастет – там добавится простой маркер. Как заменить простой маркер на SVG-символ вы уже знаете. Для настройки шага (частоты) маркеров необходимо выделить Заливка маркерами в иерархии структуры стиля.

Настройки заливки маркерами

Обратите внимание, что здесь можно настроить смещение символов, чтобы маркеры располагались, например, в шахматном порядке

Шахматный порядок маркеров

Детальные настройки символов сверяйте с Условными обозначениями, проверяйте, как они выглядят в режиме макета.

Карты Генштаба в электронном виде

Планируя поход за компьютером или на экране навигатора, мы имеем дело с картами ГШ в электронном виде, неестественным для них.

Для просмотра за компьютером
лучше всего подойдет уже названная мною SAS Planet , просматривать их можно еще на сайте Маршруты.ru или nakarte.me .

С экрана смартфона Android:
LOCUS MAP . К нему надо поставить пакет карт от Евгения где есть и карты ГШ и много других или с anygis.ru . Инструкция к приложению от меня .

В туристический навигатор Garmin
карты ГШ удобно залить с помощью того же сайта Маршруты.ru (качаем файл kmz и кладем его в папочку Garmin — Custom maps на приборе. Подробная инструкция ). Так же в Garmin можно залить в составе фала JNX. Такие файлы можно сгенерировать с помощью того же nakarte.me или SAS Planet (инструкция). Чтобы ваш навигатор отображал файлы JNX надо купить у Гамин подписку на их сервис BirdsEye Satellite Imagery или сделать кое-что с прибором . Ни разу не видел людей купивших эту подписку.

Прямоугольная (километровая) сетка координат и Плоские прямоугольные координаты

Каждый учебник, презентация турклубов и гуру в картографии считает долгом своим о ней рассказать, потратить тьму своего и чужого времени. И только в учебнике по военной топографии 1977 года говорится, что эта фигня используется для целеуказания артиллеристам. Ну проще им так. Спрашивается, нахрена мучить свою голову ненужной инфой, когда весь мир и все остальные карты используют географическую систему координат? Зачем эта система туристам?

Да она дает нам координатную сетку с помощью которой мы определяем масштаб карты, если он нигде более не указан!

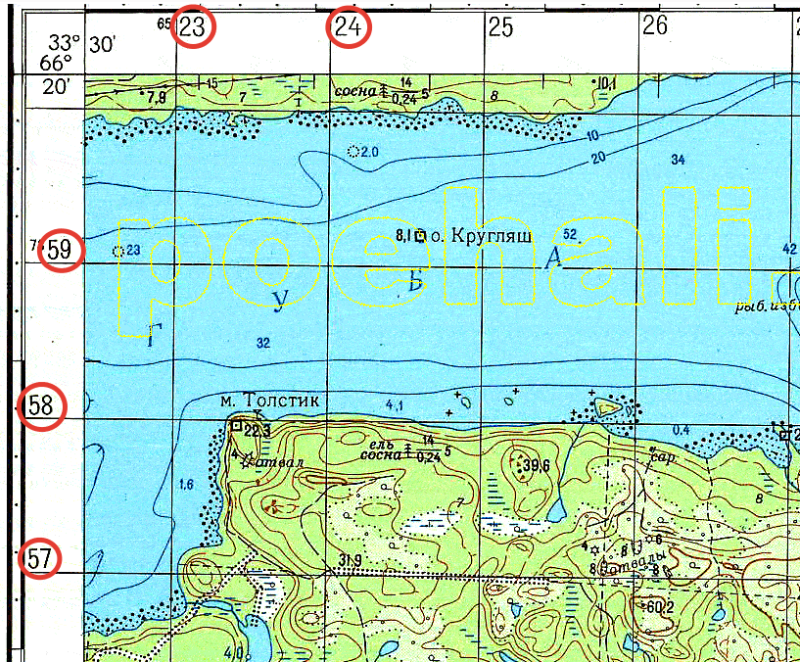

Посмотрите на циферки, которые я обвел красным

Это количество километров от… Нарнии/страны эльфов/хвоста Мирового змея, вообще не важно, откуда, сути это не меняет, никого их значение абсолютное не интересует уже давно. Кому интересно

Нас интересует разница между ними. Как видим она составляет 1 км. Выше я писал, что координатная сетка на картах идет через 2 см. Делим 1 км на 2, получается 500 метров в 1 см! Значит это фрагмент карты “пятисотметровки” (1:50 000).

Иногда эти цифры для удобства выносят в середину карты и пишут у полосочек сетки. Это позволяет нам определить масштаб карты, даже если рамка карты обрезана.

Номенклатура (обозначения листов)

Даже крупномасштабные карты невозможно было выпускать одним листом, поэтому все они существуют в разрезанном по секторам виде. Каждый сектор имеет свою номенклатуру, по которой можно определить масштаб и зону покрытия.

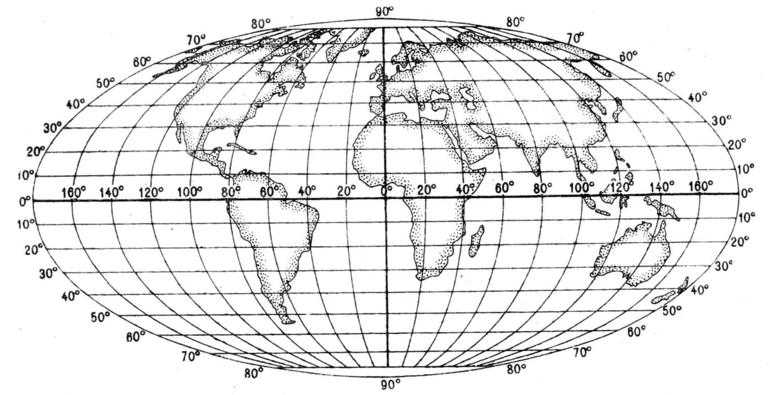

Земной шар мысленно разрезается по параллелям и меридианам. Горизонтальные пояса обозначаются латинскими буквами от экватора до полюса, вертикальные доли — арабскими цифрами 1−60. Нумерация начинается со 180-го меридиана против часовой стрелки.

Листы 1:1000000

В результате поверхность земной сферы разделяется на прямоугольники (с учётом искривления — трапеции) длиной 6 градусов и шириной — 4. На каждый прямоугольник составляется лист десятикилометровки (в 1 см 10 км), имеющий свою номенклатуру. Она состоит из латинской буквы и арабских цифр. На территорию бывшего СССР приходятся буквы от J до T и числа от 34 до 60, а также цифра 1 (Камчатка).

Листы 1:500000

Для получения масштаба (5 км в 1 см) лист десятикилометровки делят на 4 части и снимают каждую из них в более подробно. Территория остаётся та же, но получаются четыре листа 1: 5 00000. К номенклатуре добавляются арабские цифры 1—4.

Например, лист с L-37 будет иметь четыре пятикилометровки: Мариуполь L-37−1, Ростов-на-Дону L- 37−2, Краснодар L-37−3 и Армавир L-37−4.

Листы 1:200000

Если тот же лист L-37 разделить на 36 частей, то получатся зоны карт 1: 2 00000. К названию добавляются римские числа от I до XXXVI.

Краснодар располагается на листе L-37-XXVII, Ростов — L-37-X.

Километровки и пятьсотметровки

Карты масштаба 1: 1 00000 получаются при делении листа десятикилометровки на 144 части. К названию каждой из них добавятся арабские числа 1—144. Например, Краснодар находится на листе L-37−102.

Карты Генштаба 500 м получаются делением листа 1: 100000 на четыре части с присвоением арабских цифр 1—4. 250-метровка представляет поделённую на 4 части полукилометровку, к названию добавляются русские буквы.

При скачивании или поиске карт Генштаба онлайн по номенклатуре следует обратить внимание на следующее:

• Листы карт мелких масштабов могут не соответствовать принятым правилам номенклатуры, так как в целях секретности их могли называть по другим системам координат.
• Многие листы подробных топографических карт с заданной номенклатурой существуют только теоретически: листы могли быть утеряны или местность не требовала съёмки именно в этом масштабе.
• В навигаторах лучше использовать отдельные листы. При склеивании нарушается точность привязки к координатам.

Информация для путешественников

Если вы планируете путешествие по России и хотите быть хорошо подготовлеными, то топографические карты Генштаба России в масштабе 1:50000 будут стать незаменимым помощником.

Эти карты содержат множество полезной информации, которая может оказаться важной для туристов и путешественников. Например, на них указаны города, поселения, дороги, реки, озера, границы населенных пунктов и многое другое

Вы сможете легко найти нужное место, определить расстояние между точками, выбрать наиболее удобный маршрут.

Кроме того, топографические карты Генштаба России содержат информацию о рельефе местности. Горы, холмы, леса, болота, реки — все это отображено на карте. Это позволяет оценить сложность маршрута, узнать, где лучше расположиться для ночевки, найти интересные места для прогулок и отдыха.

Карты Генштаба России 1:50000 имеют квадратный формат и охватывают относительно небольшую территорию. Они удобны в использовании и позволяют детально изучить нужное вам место. Каждая карта имеет свой уникальный код, состоящий из цифр и букв, который позволяет быстро найти нужную карту в каталоге.

Если вы планируете конкретный маршрут, вам понадобятся несколько карт. Но не беспокойтесь, они хорошо совместимы и при их соединении получается непрерывное покрытие местности.

Важно также знать, что топографические карты Генштаба России постоянно обновляются. Приобретая карту, убедитесь, что она актуальна и содержит новейшие данные

Это позволит избежать неприятных сюрпризов и быть уверенными, что вы владеете достоверной информацией.

Преимущества топографических карт Генштаба России 1:50000:
1. Подробное отображение местности
2. Важная информация для путешественников
3. Удобный формат и нумерация карт
4. Возможность обновления карт

История создания карт

Карты, изданные до начала XX века, были описательными: они давали общее представление о местности. Направления горных хребтов и русла рек изображались схематически. Расстояния измерялись числом оборотов колеса обозной повозки, следующей за войском или экспедицией в новые земли. Найти мелкий объект или отдельную вершину, пользуясь такими схемами, было невозможно.

Более информативными они стали после нанесения опорных пунктов — точек с вычисленными на местности координатами. Чаще всего такими точками становились горные вершины и колокольни церквей. Считалось, что эти ориентиры останутся неподвижными в течение долгого времени.

К концу XIX — началу XX века военные топографы Главного Штаба русской армии отправлялись в неизведанные земли с целью вычисления координат. Многие стали первовосходителями на высочайшие горные вершины. В тяжёлых погодных условиях устанавливались приборы и шли измерения, занимающие по нескольку дней или недель. К точным ориентирам, нанесённым на бумагу, затем привязывались реки, дороги, отдельные здания.

Подобные работы проводились вновь после революции и Гражданской войны. Результатом стал набор топографических карт РККА (Рабоче-Крестьянской Красной Армии), на которых отражалось состояние местности с начала XX века до 40-х годов. С помощью этих документов и сегодня можно с высокой точностью определить на местности даже мелкие объекты (дома, мельницы и т. п. ).

Последней масштабной работой по уточнению картографии стала послевоенная съёмка местности 60—80-х годов XX века. Это и есть «Генштаб», имеющий масштабы 500 м, 1 км, 2 км и 10 км в одном сантиметре. Многие современные цифровые карты, использующиеся в навигаторах, построены на их основе. Этим объясняется частое несоответствие указаний прибора и реального состояния местности: ведь топографии Генштаба исполнилось более сорока лет.

В 90-е годы, с началом развала во всех сферах жизни бывшего СССР, ценные картографические документы попали на Запад, откуда стали продаваться по всему миру. Покупатели поражались миллионным тиражам и обширности территорий, покрывавшихся картами Генштаба.

1.3 Векторизация

Созданные классы объектов в базе данных можно добавить в перечень слоев проекта простым перетаскиванием. Для редактирования объектов и добавления новых объектов в класс необходимо войти в режим редактирования. Для этого можно щелкнуть правой кнопкой мыши по слою и выбрать пункт «Режим редактирования», либо выделить слой и найти на панели инструментов кнопку . Активация режима редактирования откроет некоторые другие кнопки на панелях. Например, для полигонального объекта появится кнопка , с помощью которой можно создать новый полигон в слое. Для других типов геометрии иконка будет немного отличаться.

Рисовка контура осуществляется с помощью левой кнопки мыши. Для завершения объекта нажмите правую кнопку мыши. Для редактирования отдельных вершин нажмите на кнопку . После этого у объекта кружочками выделятся вершины.

Полигон в режиме отображения вершин

Курсор в таком режиме может вести себя тремя разными способами:

1. При выделении вершины вы можете изменить её положение

2. При выделении ребра вы можете сдвинуть его вместе со смежными вершинами

3. При нажатии на плюсик в центре ребра добавляется новая вершина

Нажатие на клавишу delete позволяет удалить вершину.
При векторизации объектов часто возникает необходимость пристыковать вершины одного объекта к вершинам другого объекта. Для корректной и комфортной пристыковки нужно включить панель Инструменты прилипания (snapping). Кнопка в виде магнита активирует прилипание. Остальные кнопки на данной панели позволяют уточнить параметры прилипания, в том числе расстояние, на котором оно начинает действовать.

Дополнительные инструменты оцифровки

Соответствующую панель вы так же, как и предыдущую, можете найти в выпадающем списке панелей.

Дополнительная панель векторизации

На данной панели доступны инструменты для векторизации параллельных и перпендикулярных линий, для перемещения объектов, создания внутренних колец (по сути – дырки в полигоне), разрезания объектов, склеивания объектов и другие.

Выбрать объекты, например, для склеивания можно с помощью инструмента выделения .
