Как быстро узнать нужный квадрат?
Ознакомившись с теорией, можно переходить к практической части. Оказывается, есть интернет-ресурс, помогающий освоиться в ориентировании среди дебрей всех этих листов. Сервис работает на движке Google-карт и является автоматизированным аналогом бланковых карт.
Пользоваться ей очень просто. Находишь нужное место, кликаешь левой кнопкой мыши и получаешь наименование квадрата для различных масштабов карт. Кроме того появляется контуры квадратов: большой, для визуализации листа масштаба 1:500 000 и 1:100 000.
Единственное неудобство — неработающие приближение и отдаление колёсиком мыши.
Справочник офицера по топографическим и специальным картам под редакцией генерал майора В. Н. Филатова, доктора военных наук
ПРЯМОУГОЛЬНАЯ КООРДИНАТНАЯ СЕТКА НА ТОПОГРАФИЧЕСКИХ КАРТАХ
|
… 17 …
Справочник офицера по топографическим и специальным картам
2.5. ПРЯМОУГОЛЬНАЯ КООРДИНАТНАЯ СЕТКА НА ТОПОГРАФИЧЕСКИХ КАРТАХВ каждой координатной зоне строится координатная сетка. Она представляет собой сетку квадратов, образованных линиями, параллельными координатным осям зоны. Линии сетки проведены через целое число километров. Поэтому координатную сетку называют также километровой сеткой, а ее линии километровыми. На карте 1:25 000 линии, образующие координатную сетку, проведены через 4 см, то есть через 1 км на местности, а на картах 1:50 000 — 1:200 000 через 2 см (1,2 и 4 км на местности соответственно). На карте 1:500 000 наносятся лишь выходы линий координатной сетки на внутренней рамке каждого листа через 2 см (10 км на местности). При необходимости по этим выходам координатные линии могут быть нанесены на карту. На топографических картах значения абсцисс и ординат координатных линий подписывают у выходов линий за внутренней рамкой листа и девяти местах на каждом листе карты. Полные значения абсцисс и ординат в километрах подписываются около ближайших к углам рамки карты координатных линий и около ближайшего к северо-западному углу пересечения координатных линий. Остальные координатные линии подписываются сокращенно двумя цифрами (десятки и единицы километров). Подписи около горизонтальных линий координатной сетки соответствуют расстояниям от оси ординат в километрах Подписи около вертикальных линий обозначают номер зоны (одна или две первые цифры) и расстояние в километрах (всегда три цифры) от начала координат, условно перенесенного к западу от осевого меридиана зоны на 500 км. Например, подпись 6740 означает: 6- номер зоны, 740 — расстояние от условного начала координат в километрах. Координатная сетка на карте используется при определении прямоугольных координат и нанесении на карту точек (объектов, целей) по их координатам, измерении по карте дирекционных углов направлений, целеуказании, отыскании на карте различных объектов, приближенном определении расстояний и площадей, а также при ориентировании карты на местности (рис. 11).
Поделитесь с Вашими друзьями: |
… 17 …
Про печать карт:
Когда карты ГШ создавались, предполагалось, что ты получаешь новый лист карты у прапорщика на складе, называя ему тот самый номенклатурный номер.
Реальность совсем иная
- Карты мы качаем в интернете.1.а Можно зайти на сайт https://nakarte.me. На нем очень удобный интуитивно понятный интерфейс для печати, и можно распечатать карту с него сразу на А4 (или любой другой стандартный лист) в масштабе. Правда не будет координатной рамки. Если вам она не нужна, то остановите выбор на этом способе, ибо остальные сложнее. 1.б с сайта http://loadmap.net/ru или с http://maps.vlasenko.net или воспользовавшись сайтом http://akosarev.info/engine/?interface=geo_maps&form=main, или, если мы знатоки номенклатуры и знаем, что именно нам нужно – в торентах. Да, там имена файлов будут по номерам карт.
- Если мы скачали просто картинку (Jpeg, gif и т.д.), то
2.а Карту можно привязать в программе Ozi Explorer (ВНИМАНИЕ! Если вы полезли сами привязывать карту к координатам, то, во-первых, диагноз “картозадрот” вы уже получили, во-вторых, у вас все равно ничего не получится скорее всего с первого раза, а времени убьёте много. Короче не делайте так
А потом перейти к пункту 3.
2.б Взять какой-нибудь графический редактор, который позволяет менять размер картинки, и подогнать изображение на мониторе к тем реальным размерам, которые должны быть на бумаге. Проще всего смотреть на квадратики километровой сетки (покрывает все карты нужных нам масштабов) и сделать так, чтобы сторона квадратика равнялась 2 см. Не сложно догадаться, что на двухкилометровке это будет равняться 4 км на местности, на километровке 2 км, а на пятисотке 1 км.
3. Вы скачали уже привязанную карту. Как понять, что она такая?
Воспользовавшись например сервисом http://loadmap.net/ru и выбрав карту (кликнул на нее мышкой), я ввел капчу и получил доступ к двум ссылкам (UPD: тоже самое произойдет, воспользовавшись сайтом http://akosarev.info/engine/?interface=geo_maps&form=main).
Вот как это выглядит:
Файл с расширением .gif – просто картинка. Как с ней отдельно можно потрахаться, описано в пункте 2. А файл с расширением .map – файл, который откроет программа Ozi Explorer, найдет прописанный в нем путь к картинке (вы же скачали оба файла в одну папку, верно?) и покажет вам на мониторе карту. Программа будет понимать, что это именно карта, каждая ее точка соответствует каким-то географическим координатам. (Те же два файла, картинка и .map, к каждому листу карты будут и на приличных раздачах с торрентов.)
Теперь все просто. “Файл- печать”. Указываете, что это за масштаб у вас, формат бумаги и ее ориентацию, и всё. Программа позволяет также печать не весь лист, а выбранный фрагмент.
Также карты в масштабе, как и Ozi Explorer, может печатать программа Global Mapper.
Если вы последовали одному из этих пунктов, кроме 1а, то печатая на бумаге А4 вы потратите 6 листов на один лист карты, а на бумаге размера А3 3 листа. Причем большая часть бумаги уйдет в обрезки. А потом надо будет еще склеить листы из принтера в один лист карты. Задротненько, но весело. Не имея дома принтера на А3, я с помощью Ozi Explorer отправлял карту на печать в виртуальный принтер, который рожал мне файлы PDF, которые я уже нес на флешке в сервис печати А3 у метро.
Конечно можно и забить на печать в масштабе, а просто взять файл картинки с картой, распечатать обычными средствами Windows на одном листе (ну хотя бы А3, а то совсем порнография выйдет) и радоваться. Правда, тогда у вас уже будет карта без масштаба определенного вообще. Мерить по ней расстояния точно не выйдет, вычислять направления тоже. Только как обзорная карта пойдет.
Как еще определить масштаб?
На картинках вверху, где я рисовал происхождение листов карт, написана длина и ширина листа карты в градусах. Как вы поняли, на практике вам будут часто доставаться листы, где всю информацию за рамкой карты обрезали, в том числе и надпись о масштабе (там ранее когда-то был еще гриф секретности, который убрали, и еще много инфы, которая мешала при использовании карты в электронном навигаторе). А рамка остается всегда (если сканировавший карту не негодяй), и, посчитав по ней ширину или длину листа в угловых мерах, можно определить масштаб. О еще одном способе определения масштаба карты ГШ будет рассказано .
Типы тематических карт
Хотя картографы могут использовать наборы данных по-разному для создания тематических карт, наиболее часто используются пять методов тематического картографирования:
- Наиболее распространенной является карта хороплет, которая отображает количественные данные в виде цвета и может отображать плотность, процент, среднее значение или количество событий в пределах географической области. Последовательные цвета представляют возрастающие или уменьшающиеся положительные или отрицательные значения данных. Обычно каждый цвет также представляет собой диапазон значений.
- Пропорциональные или градуированные символы используются в другом типе карты для представления данных, связанных с местоположениями, такими как города. Данные отображаются на этих картах с символами пропорционального размера, чтобы показать различия в встречаемости. Чаще всего используются круги, но подойдут и квадраты и другие геометрические формы. Наиболее распространенный способ изменения размера этих символов – сделать их площади пропорциональными значениям, которые должны быть изображены с помощью программного обеспечения для картографии или рисования.
- Другая тематическая карта, изарифмическая или контурная карта, использует изолинии для изображения непрерывных такие значения, как уровень осадков. Эти карты также могут отображать трехмерные значения, такие как высота, на топографических картах. Как правило, данные для изарифмических карт собираются через измеримые точки (например, метеостанции) или собираются по площади (например, тонны кукурузы на акр по округам). Изарифмические карты также следуют основному правилу, согласно которому у изолинии есть высокие и низкие стороны. Например, на высоте, если изолиния составляет 500 футов, то одна сторона должна быть выше 500 футов, а одна сторона должна быть ниже.
- Точечная карта, другой тип тематической карты, использует точки чтобы показать наличие темы и отобразить пространственный узор. Точка может представлять одну единицу или несколько, в зависимости от того, что изображено.
- Наконец, дасиметрическое отображение – это сложная разновидность хороплетной карты, которая вместо этого использует статистику и дополнительную информацию для объединения областей с похожими значениями. использования административных границ, общих для простой картографической карты.
Секрет масштабов карт
Карта масштаба 1:500 000 — это уже четверть листа карты миллионного масштаба. Для её наименования к обозначению номенклатуры миллионного листа добавляется обозначение соответствующей четверти — русские буквы А, Б, В и Г. Также вместо буквенной записи встречается цифровая: 1, 2, 3 и 4. Так, Киров будет иметь номенклатуру О-39-А.
Для получения масштаба 1:200 000 миллионный лист делится на 36 частей (по 9 на каждую четверть полумиллионного масштаба). Нумерация ведётся римскими цифрами (I-XXXVI) и начинается в пределах квадрата слева сверху. Ну и вернёмся к примеру. Город Киров можно будет отыскать на листе карты этого масштаба с номенклатурой О-39-ХIV. Также возможна запись арабскими цифрами (О-39-14).
Карта масштаба 1:100 000 представляет собой деление листа карты-миллионки на 144 части. Нумерация происходит арабскими цифрами, по порядку. Зачастую начальные нули трёхзначного числа сохраняются. Столица нашего региона будет отображена на листе такой карты O-39-052.
Переходим к более мелким масштабам. Лист карты масштаба 1:50 000 — это четверть листа карты масштаба 1:100 000. И подобно карте-полумиллионке, номенклатура состоит из буквенного (А, Б, В, Г) или числового (1, 2, 3, 4) обозначений. Тут Киров будет находиться на листе O-39-052-А.
Листы топографической карты масштаба 1:25 000 также образуются делением карты на четыре части, правда в качестве исходной карты берётся карта масштаба 1:50 000. Для обозначения таких листов используется номенклатура пятидесятитысячной карты с добавлением одной из строчных русских букв (а, б, в, г) или цифр (1, 2, 3,4). Например, город Киров будет представлен на листе O-39-052-А-б.
Область покрытия
Топографические карты всего мира (Генштаб) покрывают территории, ставшие значимыми для военной стратегии СССР после Второй мировой войны. Только до 1945 года было снято до 5,5 млн квадратных километров поверхности земли, выпущено до 9 млн экземпляров печатных листов. Работы продолжались в течение всего советского периода, подробные планы имели даже крупные города США. Для этого использовались как местные аэроснимки, так и работа разведчиков.
Планы городов были прорисованы вплоть до остановок общественного транспорта. Масштабы разных местностей зависели от стратегических целей: для авиации составлялись двухкилометровки, для пехоты — полукилометровки. Назначение ряда карт далёких от границ СССР территорий так и осталось неизвестным. Западные специалисты проявляют большой интерес к топографическому проекту СССР, одним из известных трудов в области его исследования стала книга «Красный атлас: Как Советский Союз втайне нанёс на карту весь мир» американцев Дж. Дэвиса и А. Кента.
Доступные топографические материалы по территории России распределяются следующим образом:
- десяти- и пятикилометровки покрывают всю территорию, включая Северный Ледовитый океан;
- двухкилометровки и километровки покрывают большинство равнинных территорий;
- 500-метровки и 250-метровки печатались на горные и приграничные районы;
- масштабы 1:5000 и мельче использовались для планов городов.
1.2 Создание базы данных для топографического плана
QGIS поддерживает различные форматы пространственных данных. Среди них наиболее удобным для хранения и работы считается формат Geopackage. По сути это формат базы пространственных данных, внутри которой мы можем складывать различные классы объектов. Для создания базы данных формата Geopackage откройте окно Браузера внутри QGIS. Если его нет, включите его в выпадающем списке при щелчке правой кнопкой мыши по пустой панели. Найдите каталог, в котором вы хотите создать базу данных (лучше всего, чтобы путь к этой базы состоял из символов латинского алфавита, не содержал дефисов, пробелов и спецсимволов). Правой кнопкой мыши щелкните по каталогу, выберете Новые – Geopackage. Откроется окно, которое помимо самой базы данных предложит создать слой внутри неё. В поле Имя таблицы введите имя класса объектов латинскими символами, лучше, чтобы это был английский перевод соответствующего вида картографируемого объекта, а не транслитерация.
Окно создания базы данных Geopackage
В поле Тип геометрии укажите соответствующую геометрию объектов (тип локализации на плане)
Обратите внимание, что каждый класс объектов поддерживает только один тип геометрии.
Укажите спроецированную систему координат. Если указать геодезическую систему координат, то велика вероятность, что при векторизации объектов возникнут курьёзные ситуации.
В разделе New Field можно указать имя, типа и длину атрибутивного поля создаваемого класса объектов, но, скорее всего, вам это не пригодится
Поскольку мы создаем план не небольшую территорию, позволительно будет создать для каждого вида объекта отдельный класс внутри базы.
Каждый последующий класс объектов создавайте внутри базы данных. Таким образом вы сформируете единое хранилище для всех картографируемых объектов.
Планы городов и специальные карты.
План (топографический)— изображение небольшого участка или объекта местности на бумаге. Планы составляются обычно в крупных масштабах. Местность на них характеризуется более детально, чем на картах соответствующих масштабов.
Планы городов (крупных поселков городского типа, железнодорожных узлов) создаются в масштабах 1:10 000 и 1:25 000. Они предназначаются для детального изучения городов и ближайших подходов к ним, ориентирования и целеуказания, управления войсками в ходе боя за город, а также для выполнения точных измерений и расчетов.
На плане города помещаются данные не только о наземных, но и подземных объектах (метро, канализация, коллекторы связи и т. п.), указываются наименования улиц (непосредственно на плане, а также списком на полях с обозначением их места по квадратам километровой сетки), перечень важнейших объектов, а также справка, характеризующая данный пункт в экономическом и военном отношении. Планы городов создаются в проекции Гаусса и по точности соответствуют топографическим картам тех же масштабов.
Специальные карты, используемые в штабах и войсках, создаются заблаговременно в мирное время или при подготовке и в ходе боевых действий. К специальным картам, изготовляемым заблаговременно, относятся обзорно-географические, бланковые, аэронавигационные, карты путей сообщения, водных рубежей, рельефные и др.
Специальные карты, изготовляемые при подготовке и в ходе боевых действий, предназначаются для детального изучения местности и ее отдельных элементов на данный период времени. К ним относятся карты изменений местности в районе ядерного взрыва, карты участков рек, горных проходов и перевалов, зон затопляемости, источников водоснабжения и др.
1.5 Оформление макета
Итоговое оформление карты/плана в ГИС-пакете QGIS осуществляется в режиме макета. Для этого надо найти пункт меню Проект – Создать макет. После ввода имени макета откроется отдельное окно, в котором нам предстоит скомпоновать наше картографическое изображение.
Создание макета
На пустом листе необходимо разместить саму карту, текстовые элементы, масштабную линейку с помощью специальных кнопок слева.
Управление элементами карты
После добавления элементов карты их перечень появляется в окошке справа вверху.
Свойства элемента карты

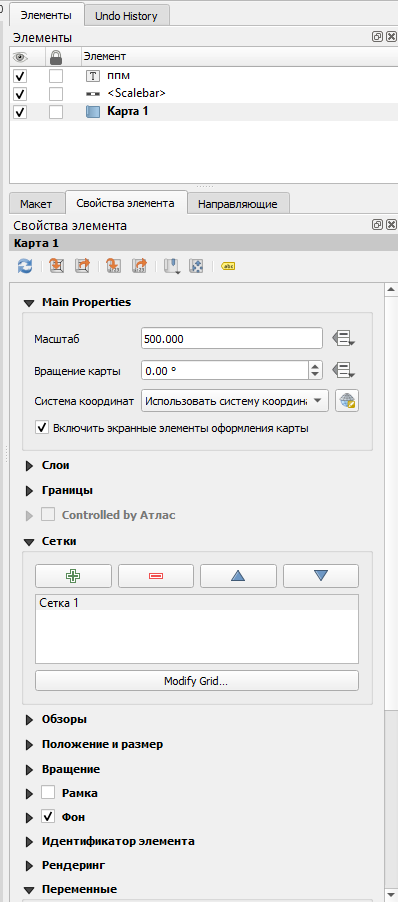

Если выделить элемент, ниже открываются его свойства. Выделите элемент карты, запишите в его свойства масштаб 1:500. Систему координат выставить – WGS 1984 UTM 37N. В разделе Сетки нажмите на плюсик, чтобы добавить сетку. Выделив сетку и нажав на кнопку Modify Grid, мы можем редактировать её отображение.
Настройка сетки координат
В свойствах сетки выберите вид сетки – перекрестие, шаг сетки – 25 метров, цвет линии – зеленый.
В разделе Рамки выберите exterior ticks для показа выходов сетки наружу рамки. Длину выходов установить 7 мм.
В разделе Draw Coordinates сориентируйте боковые подписи выходов сетки вертикально вдоль рамки.
Настройка отображения подписей координат
В свойствах карты включите опцию Рамка. Настройте её ширину в соответствии с требованиями.
Настройка рамки
Расположите масштаб и стандартную информацию о листе топографического плана в текстовых элементах сверху и снизу рамки.
Настройте размер и расстояние между условными знаками в соответствии с требованиям.
Изменить размер листа можно щелчком правой кнопкой по листу. После этого справа откроются свойства элемента, где можно указать размеры листа.
Изменение размеров листа
Для экспорта растрового изображения выберите Макет – Экспорт в …
Пример топографического плана. Съёмка – бригада в составе А. Веприцкого, Е. Макаровой, А. Мизиновой, Е. Епифановой, М. Рамих. Картограф-составитель – А. Мизинова, 2020.
| Карпачевский А.М. Картография: практикум в QGIS. М.: Географический факультет МГУ, 2020. |
Секретные и доступные карты
Главным назначением карт Генштаба являлось планирование военных операций в заданном районе. Поэтому не все листы допускались к широкому использованию. Атласы дорог и туристические карты советского периода имели крупные масштабы от полутора километров в 1 см. Свободно распространялись пятикилометровки и «миллионки» (десятикилометровки) на всю территорию СССР.
Масштабы мельче «пятисотки» (500 м в 1 см) считались секретными при условии, если на них были обозначены военные объекты, свойства грунта, важные детали инфраструктуры и т. п. , что позволило бы противнику использовать тактические свойства местности. Запрещалось обозначать пункты государственной геодезической сети с точными координатами: условный знак тригопункта мог быть прорисован лишь приблизительно. Чтобы препятствовать вычислению точных координат объектов, на поступающих в широкое использование картах обрезались поля или смещалась координатная сетка.
Подобные искажения присутствуют во всех современных электронных картах и спутниковых снимках. Погрешность в координатах может составлять более 30 м. Туристам, планирующим маршруты по «Генштабу», следует знать некоторые особенности его использования и топографии:
- Наличие у туриста подробной топокарты советского периода не может стать причиной обвинения его в распространении секретных документов. Большинство генштабовских карт советского периода можно бесплатно скачать в интернете.
- Условные знаки не всегда указывают на реально существующие объекты: за полвека могли исчезнуть мосты, углубиться броды, а родники — пересохнуть.
- Несмотря на высокую точность карт Генштаба, знаки пещер, скал и водопадов ставились только на тех объектах, которые были важны для ориентирования или тактики. Обычный турист может столкнуться с препятствием там, где на карте оно не обозначено.
