Параметры чертежного шрифта
При начертании букв и цифр чертежного шрифта используются следующие параметры.
- Размер шрифта определяется высотой (h) прописных (заглавных) букв в миллиметрах по вертикали (рис. 26). Надписи на чертежах выполняют шрифтами следующих размеров: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 мм.
- Толщина линий шрифта определяется в зависимости от высоты шрифта. Она равна 0,1 h и обозначается d.
- Ширина (g) букв в основном равна 0,6 h или 6d. Буквы бывают широкие и узкие.
- Элементы букв, которые выступают из строки (прописные Д, Щ, строчные б, в, д, р, у, ц, ф, щ), выполняются за счет расстояний между строками.
- Высота цифр равна высоте прописных букв h. Ширина цифр равна h/2 (исключение цифры 1 и 4).
- Расстояние между буквами и цифрами (а) в словах 0,2 h, или 2d, между словами и цифрами (e) — 0,6 h, или 6d.

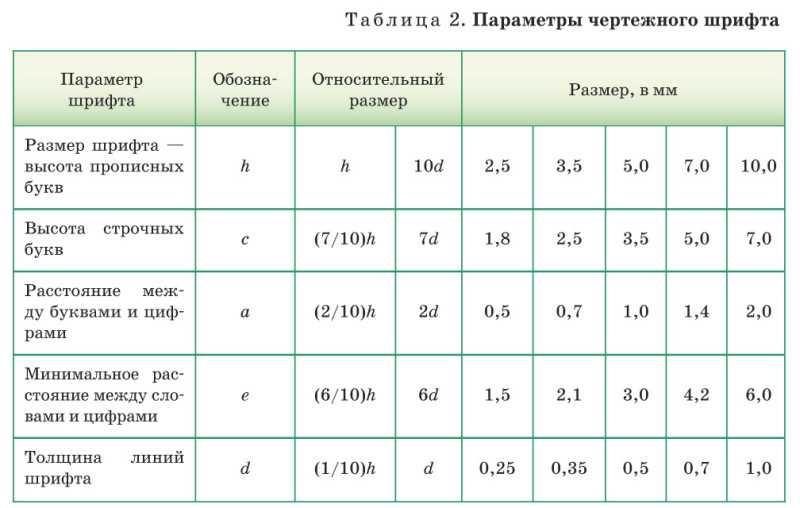

Для удобства определения параметров шрифта можно воспользоваться таблицами 2 и 3.
Высота строчных букв соответствует высоте прописных букв предшествующего размера шрифта (табл. 2). Определите высоту строчных букв для шрифта размера 7.
Буквы и цифры не вычерчивают с помощью чертежных инструментов, а пишут от руки карандашом ТМ (НВ), М (В). Чтобы надписи были аккуратными, используют вспомогательные сетки, ограничивающие буквы и цифры по высоте, среднюю линию и линию наклона (рис. 27).Оформляя чертеж, при заполнении основной надписи графу «Наименование работы» выполняют размером шрифта 7 (рис. 28). Все остальные графы основной надписи заполняют размером шрифта 5.
Размеры на чертеже также выполняют размером шрифта 5.
Шрифты
Вы уже обратили внимание, что изображения на чертежах всегда сопровождают надписями. Все надписи на чертежах должны быть выполнены чертежным шрифтом
Буквы и цифры чертежного шрифта отличаются от тех, которыми вы обычно пишете.
Шрифт (от нем. Schrift) — это рисунок, начертание букв какого-либо алфавита, цифр и знаков. Шрифты чертежные предназначены для выполнения надписей, начертания условных знаков и размерных чисел на чертежах.
Сравните шрифты на рисунке 24. В чем их отличие? Как вы считаете, какой шрифт удобнее использовать для надписей чертежа?
Правила выполнения чертежных шрифтов определяются стандартом ГОСТ 2.304-81 ЕСКД. Шрифты чертежные. Стандарт устанавливает начертание, размеры двух видов букв русского, латинского и греческого алфавита — прописных (заглавных) и строчных, а также арабских и римских цифр и некоторых знаков для условных обозначений на чертеже.

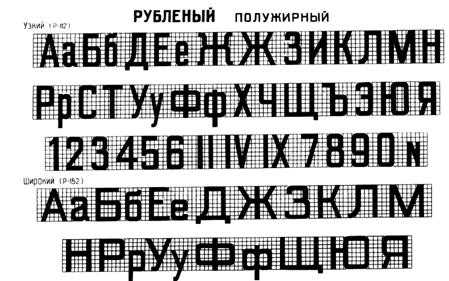

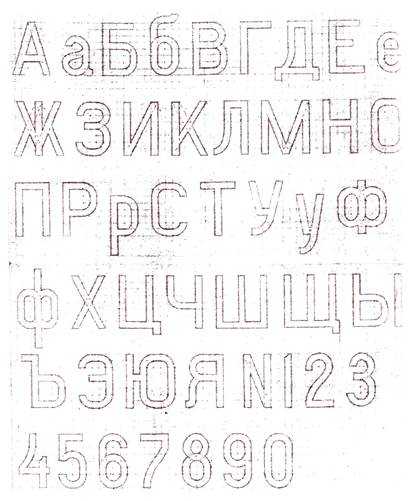

Топографический полужирный шрифт
Применяется при оформлении надписей
на планах землеустройства, на географических
картах разных масштабов.(см. приложение).
1)Это малоконтрастный шрифт печатного
начертания.Его дополнительные элементы
по толщине почти не отличаются от основных.
Отношение ширины к высоте для нормальных букв 4:8,
то есть ширина равна 1/2 высоты.
Ширина широких букв
равна 1,5 ширины нормальной буквы.
Радиус закругления 1/8
высоты буквы. Заглавные буквы
выше строчных на ½ — 1/3 Н.
Расстояние между буквами
в словах равно ½ ширины нормальной буквы. Расстояние
между словами в предложениях равно двойной
ширине нормальной буквы.
Средний соединительный
элемент выше середины на 1/30 высоты
буквы, а в буквах А, Р, Ч и цифрах
4, 9 — ниже.
Толщина линий для
строчных и заглавных букв одинаковая:
0,1 — 0,2 мм — для
остовного;
0,5 мм — для светлого;
1/8 Н — для
полужирного.
При вычерчивании наливных
шрифтов элементы остовного шрифта
утолщаются внутрь окна буквы.
Толщина основного элемента
— 1/8 высоты (¼ нормальной ширины), дополнительный
элемент тоньше основного на 0,1 его толщины.
Строчные буквы а, б,
е, р, у, ф имеют свой рисунок начертания,
отличный от одноименных заглавных
букв.
Ширина верхней части
букв Б, В, Е, Ж , З, К, У и цифр 2, 3, 6,
8 уже их оснований (на часть толщины основного
элемента).
Шрифт не имеет подсечек,
каплеобразных элементов и стрелок.
Характерен рисунок закруглений. Закругления
представляют дуги окружностей малого
радиуса, сопряженных с прямыми
элементами. Даже округлые буквы (типа О) состоят, главным образом, из прямых
элементов; закруглены лишь углы. Буквы
К и Ж состоят целиком из прямолинейных
элементов. Строчные и заглавные буквы
алфавита имеют одинаковую форму. Исключение
составляют буквы а, б, е, р, у, ф. Последовательность
построения знаков .
8.6. КАРТОГРАФИЧЕСКИЕ ШРИФТЫ, ПРИМЕНЯЕМЫЕ НА ТОПОГРАФИЧЕСКИХ ПЛАНАХ И КАРТАХ
Шрифтом называется графическое начертание букв и цифр. Шрифты, которые применяются на топографических пианах и картах, называются картографическими.
В зависимости от ряда графических признаков, картографические шрифты подразделяются на группы:
— по наклону букв — прямые (обыкновенные) и курсивные с наклонам вправо и влево;
— по ширине букв — узкие, нормальные и широкие;
— по светлоте — светлые, полужирные и жирные;
— по наличию подсечек.
На топографических картах и планах, в основном, используют два вида основных шрифтов: топографический и остовный курсив (рис. 8.17).
Рис. 8.17. Остовные шрифты и скорописное письмо цифр
Топографический (волосной) шрифт
Т-132 применяется для подписи населенных пунктов сельского типа. Он вычерчивается толщиной линии 0,1-0,15 мм, все элементы букв — тонкие волосные линии.Остовный курсив
находит применение при оформлении топографических карт, сельскохозяйственных карт, землеустроительных пианов и т. д. На топографических картах остовным курсивом выполняются пояснительные подписи и характеристики: астрономические пункты, развалины, заводы, фабрики, станции и т. д. Конструкция букв имеет ярко выраженную овальную форму. Толщина всех элементов одинаковая: 0,1 — 0,2 мм.Вычислительный шрифт
или скорописное письмо цифр, принадлежит к группе рукописных шрифтов. Был сконструирован для записей в полевых журналах и вычислительных ведомостях, поскольку в геодезии многие процессы полевых и камеральных работ были связаны с записью результатов инструментальных измерении и их математической обработкой (см. рис. 8.17).
Современные компьютерные технологии обеспечивают широкий, практически неограниченный выбор шрифтов разного вида, размера, рисунка и наклона.
8.7. НАДПИСИ НА ТОПОГРАФИЧЕСКИХ ПЛАНАХ И КАРТАХ
Кроме условных знаков, на топографических планах и картах присутствуют различные надписи. Они составляют важный элемент содержания, поясняют изображаемые объекты, указывают их качественные и количественные характеристики, служат для получения справочных сведений.
По своему значению надписи являются:
- собственными названиями географических объектов (городов, рек, озер
и др.); - частью условного знака (огород, пашня);
- условными знаками и собственными названиями одновременно (подписи названий городов, объектов гидрографии, рельефа);
- пояснительными подписями (озеро, гора и т. д.);
- пояснительным текстом (передают сведения об отличительных особенностях объектов, конкретизируют их характер и назначение) (рис. 8.18).
Надписи на картах выполняются различными шрифтами, отличающимися рисунком букв. На картах могут использоваться до 15 различных шрифтов. Рисунок букв каждого шрифта имеет элементы, присущие только данному шрифту, что основывается на знании особенностей различных шрифтов.
Для групп родственных объектов применяются определенные шрифты Например, для названий городов используются шрифты прямого начертания, для названий объектов гидрографии — курсивные шрифты и т. д. Каждая надпись на карте должна хорошо читаться.
В расположении надписей собственных названий имеются отличительные особенности. Названия населенных пунктов располагают с правой стороны контура параллельно северной или южной стороне рамки карты. Это положение наиболее желательно, но не всегда выполнимо. Названия не должны закрывать изображения других объектов и помещаться в рамке карты, поэтому необходимо располагать названия слева, сверху и снизу от контура населенного пункта.
Рис. 8.18. Примеры надписей на картах
Названия площадных объектов располагают внутри контуров, так чтобы подпись равномерно была распределена по всей площади объекта. Название реки располагают параллельно ее руслу. В зависимости от ширины реки, надпись помещают внутри или вне контура. Крупные реки принято подписывать несколько раз: у истоков, на характерных изгибах, при слиянии рек и т. д. При впадении одной реки в другую надписи названий располагают так, чтобы не возникало сомнении в названии рек
До слияния подписывают главную реку и приток, после слияния — обязательно название главной реки.
При расположении надписей расположенных не горизонтально особенное внимание обращается на их читаемость. Придерживаются следующего правила: если вытянутый контур, вдоль которого должна быть помещена надпись, расположен с северо-запада на юго-восток, то надпись располагают сверху вниз, если контур тянется с севера-востока на юго-запад, то надпись располагают снизу вверх.
Названия морей и крупных озер располагают внутри контура бассейнов по плавной кривой, в направлении их протяженности и симметрично берегам Надписи небольших озер располагают как надписи населенных пунктов.
Названия гор помещают по возможности справа от вершины гор и параллельно южной или северной рамке
Названия горных хребтов, песчаных образований и пустынь подписывают в направлении их протяженности.
Пояснительные надписи располагают параллельно северной стороне рамки.
Числовые характеристики располагают в зависимости от характера передаваемых ими сведений. Число домов в поселках сельского типа, отметки высот земной поверхности и урезов воды подписывают параллельно северной или южной стороне рамки. Скорость течения реки, ширина дорог и материал их покрытия располагают вдоль оси объекта.
Располагать надписи следует в наименее загруженных местах картографического изображения, чтобы не возникало сомнения, к какому объекту они относятся. Надписи не должны пересекать слияния рек, характерные детали рельефа, изображения объектов, имеющих значения ориентиров.
Основные правила построения картографических шрифтов: http://www.topogis.ru/oppks.html
8.3. ГИДРОГРАФИЯ (ВОДНЫЕ ОБЪЕКТЫ)
На топографических картах показывают прибрежную часть морей, озера, реки, каналы (канавы), ручьи, колодцы, источники, пруды и другие водоемы. Рядом с ними подписывают их названия. Чем крупнее масштаб карты, тем подробнее изображаются водные объекты.Озера, пруды и другие водоемы
показывают на картах, если их площадь составляет 1 мм2 и более в масштабе карты. Водоемы меньших размеров показывают лишь в засушливых и пустынных районах, а также в тех случаях, когда они имеют значение надежных ориентиров.
Рис. 8.13. Гидрография
Реки, ручьи, каналы и магистральные канавы
на топографических картах показывают все. При этом установлено, что на картах масштабов 1:25 000 и 1:50 000 реки шириной до 5 м, а на картах масштаба 1:100 000 — до 10 м обозначают одной линией, более широкие реки — двумя линиями. Каналы и канавы шириной 3 м и более изображают двумя линиями, шириной менее 3 м — одной. Ширину и глубину рек
(каналов
) в метрах подписывают в виде дроби: в числителе — ширина, в знаменателе — глубина и характер грунта дна. Такие подписи помещаются в нескольких местах на протяжении реки (канала). Скорость течения рек
(м/с
), изображаемых двумя линиями, указывают в середине стрелки, показывающей направление течения. На реках и озерах подписывают также высоту уровня воды в межень по отношению к уровню моря (отметки урезов воды).
На реках и каналах показывают плотины
, шлюзы
, паромы
(перевозы
), броды
и дают соответствующие им характеристики. Колодцы
обозначают кружками синего цвета, рядом с которыми помещается буква К
или подпись арт
. к
. (артезианский колодец). Наземные водопроводы
показывают сплошными линиями синего цвета с точками (через 8 мм), а подземные — прерывистыми линиями.
Чтобы легче отыскать и выбрать по карте источники водоснабжения в степных и пустынных районах, главные колодцы выделяют более крупным условным знаком. Кроме того, при наличии данных слева от условного знака колодца дается пояснительная подпись отметки уровня земли, справа — глубины колодца в метрах и скорости наполнения в литрах за час.
8.7. НАДПИСИ НА ТОПОГРАФИЧЕСКИХ ПЛАНАХ И КАРТАХ
Кроме условных знаков, на топографических планах и картах присутствуют различные надписи. Они составляют важный элемент содержания, поясняют изображаемые объекты, указывают их качественные и количественные характеристики, служат для получения справочных сведений.
По своему значению надписи являются:
- собственными названиями географических объектов (городов, рек, озер
и др.); - частью условного знака (огород, пашня);
- условными знаками и собственными названиями одновременно (подписи названий городов, объектов гидрографии, рельефа);
- пояснительными подписями (озеро, гора и т. д.);
- пояснительным текстом (передают сведения об отличительных особенностях объектов, конкретизируют их характер и назначение) (рис. 8.18).
Надписи на картах выполняются различными шрифтами, отличающимися рисунком букв. На картах могут использоваться до 15 различных шрифтов. Рисунок букв каждого шрифта имеет элементы, присущие только данному шрифту, что основывается на знании особенностей различных шрифтов.
Для групп родственных объектов применяются определенные шрифты Например, для названий городов используются шрифты прямого начертания, для названий объектов гидрографии — курсивные шрифты и т. д. Каждая надпись на карте должна хорошо читаться.
В расположении надписей собственных названий имеются отличительные особенности. Названия населенных пунктов располагают с правой стороны контура параллельно северной или южной стороне рамки карты. Это положение наиболее желательно, но не всегда выполнимо. Названия не должны закрывать изображения других объектов и помещаться в рамке карты, поэтому необходимо располагать названия слева, сверху и снизу от контура населенного пункта.
Рис. 8.18. Примеры надписей на картах
Названия площадных объектов располагают внутри контуров, так чтобы подпись равномерно была распределена по всей площади объекта. Название реки располагают параллельно ее руслу. В зависимости от ширины реки, надпись помещают внутри или вне контура. Крупные реки принято подписывать несколько раз: у истоков, на характерных изгибах, при слиянии рек и т. д. При впадении одной реки в другую надписи названий располагают так, чтобы не возникало сомнении в названии рек
До слияния подписывают главную реку и приток, после слияния — обязательно название главной реки.
При расположении надписей расположенных не горизонтально особенное внимание обращается на их читаемость. Придерживаются следующего правила: если вытянутый контур, вдоль которого должна быть помещена надпись, расположен с северо-запада на юго-восток, то надпись располагают сверху вниз, если контур тянется с севера-востока на юго-запад, то надпись располагают снизу вверх.
Названия морей и крупных озер располагают внутри контура бассейнов по плавной кривой, в направлении их протяженности и симметрично берегам Надписи небольших озер располагают как надписи населенных пунктов.
Названия гор помещают по возможности справа от вершины гор и параллельно южной или северной рамке
Названия горных хребтов, песчаных образований и пустынь подписывают в направлении их протяженности.
Пояснительные надписи располагают параллельно северной стороне рамки.
Числовые характеристики располагают в зависимости от характера передаваемых ими сведений. Число домов в поселках сельского типа, отметки высот земной поверхности и урезов воды подписывают параллельно северной или южной стороне рамки. Скорость течения реки, ширина дорог и материал их покрытия располагают вдоль оси объекта.
Располагать надписи следует в наименее загруженных местах картографического изображения, чтобы не возникало сомнения, к какому объекту они относятся. Надписи не должны пересекать слияния рек, характерные детали рельефа, изображения объектов, имеющих значения ориентиров.
Основные правила построения картографических шрифтов: http://www.topogis.ru/oppks.html
Как правильно использовать шрифт Т 132?
- Выберите подходящую величину шрифта. Шрифт Т 132 доступен в разных размерах, от маленьких до крупных. При выборе размера шрифта учтите цель использования и контекст, в котором будет применяться.
- Определите цвет текста. Шрифт Т 132 может быть использован с различными цветами текста. Выберите цвет, который наиболее хорошо сочетается с фоном и обеспечивает достаточную контрастность для читаемости.
- Избегайте слишком маленького или крупного размера шрифта. Если шрифт слишком мелкий, текст может быть трудно прочитать. С другой стороны, слишком большой размер может слишком занимать место и вызывать неудобство для читателя.
- Соблюдайте гармонию и согласованность. Если вы используете шрифт Т 132 вместе с другими шрифтами на веб-сайте или в документе, убедитесь, что они гармонично согласуются и создают единый стиль.
- Проверьте читабельность шрифта. Перед публикацией или распространением документа, проверьте, что шрифт Т 132 ясно и четко отображается на различных устройствах и разрешениях экрана.
Следуя этим рекомендациям, вы сможете правильно использовать шрифт Т 132 и достичь наилучшего визуального эффекта и удобства чтения текста.
Примеры шрифтов для различных видов карт
В картографии шрифты играют важную роль, так как они помогают передать информацию и создать единый стиль карты. В зависимости от вида карты и ее целевой аудитории выбираются различные шрифты. Ниже приведены примеры шрифтов, которые часто используются в различных видах карт:
1. Шрифт Arial: это один из наиболее распространенных шрифтов, который широко используется в картографии. Он хорошо читаемый и универсальный, подходящий для разных видов карт и различных масштабов.
2. Шрифт Times New Roman: этот классический шрифт широко используется в официальных и формальных картографических продуктах. Он добавляет элегантности и серьезности к картам, делая их более привлекательными для академических или научных целей.
3. Шрифт Verdana: этот шрифт имеет насыщенные и четкие символы, что делает его идеальным для использования в крупномасштабных картах или картах, где необходимо выделить информацию.
4. Шрифт Calibri: это современный и стильный шрифт, который хорошо читается как на экране, так и на печатной продукции. Он хорошо подходит для карт, которые будут просматриваться на мобильных устройствах или широкоэкранных мониторах.
5. Шрифт Helvetica: этот шрифт широко используется в типографическом дизайне и идеально подходит для современных и стильных картографических продуктов. Он обладает простыми и четкими символами, что обеспечивает хорошую читаемость на разных масштабах и видах карт.
Выбор шрифтов в картографии зависит от множества факторов, включая целевую аудиторию, основной темы карты и оформления картографического продукта
Различные комбинации шрифтов можно использовать для создания уникального стиля карты и привлечения внимания к важной информации
Необходимо помнить, что при выборе шрифтов в картографии самое главное — это обеспечение читаемости и понятности информации для пользователя карты
Кроме выбора шрифтов, также важно учитывать их размер, цвет и выравнивание на карте, чтобы обеспечить наилучшую восприимчивость
Использование подходящих шрифтов в картографии позволяет создавать карты, которые ясно передают информацию и привлекают внимание пользователей
Особенности топографического волосного шрифта т 132
Первая особенность шрифта т 132 заключается в его уникальной волнистой форме. Благодаря этому оригинальному стилю, текст, написанный шрифтом т 132, приобретает особую живость и динамику. Он подходит для создания выразительных заголовков и акцентов в дизайне.
Другая особенность топографического волосного шрифта т 132 – его высокая читаемость. Несмотря на завитки и переплетения волос, каждая буква остается четкой и различимой. Это делает шрифт т 132 удобным для использования в различных типографических проектах, включая печатные издания и цифровые медиа.
Шрифт т 132 также характеризуется удобством в применении. Он имеет различные начертания, от обычного до жирного, что позволяет настроить текст под нужные требования дизайна. Кроме того, шрифт доступен в разных размерах, что делает его универсальным для различных масштабов проектов.
И наконец, топографический волосной шрифт т 132 является очень популярным среди дизайнеров благодаря своей оригинальности и уникальности. Он создает неповторимую атмосферу и привносит элегантность и стиль в любой дизайн. Благодаря этим особенностям, шрифт т 132 может быть применен в различных проектах, от рекламных баннеров до упаковки товаров.
| Преимущества топографического волосного шрифта т 132: |
| — Уникальная волнистая форма; |
| — Высокая читаемость; |
| — Удобство в применении; |
| — Оригинальность и уникальность. |
8.4. ПОЧВЕННО-РАСТИТЕЛЬНЫЙ ПОКРОВ
Почвенно
—растительный
покров
изображают на картах обычно масштабными условными знаками. К ним относятся условные знаки лесов, кустарников, садов, парков, лугов, болот и солончаков, а также условные знаки, изображающие характер почвенного покрова: пески, каменистая поверхность, галечники и т. п. При обозначении почвенно-растительного покрова часто применяют сочетание условных знаков. Например, для того чтобы показать заболоченный луг с кустами, контуром обозначают участок, занимаемый лугом, внутри которого помещают условные знаки болота, луга и кустов.
Контуры участков местности, покрытых лесом, кустарником, а также контуры болот, лугов обозначают на картах точечным пунктиром. Если границей леса, сада или другого угодья служит линейный местный предмет (канава, забор, дорога), то в этом случае условный знак линейного местного предмета заменяет собой пунктир. Лес, кустарники.
Площадь леса внутри контура закрашивают зеленой краской. Породу дерева показывают значком лиственного, хвойного дерева или их сочетанием, когда лес смешанный. При наличии данных о высоте, толщине деревьев и густоте леса указывается его характеристика пояснительными подписями и цифрами. Например, подпись обозначает, что в данном лесу преобладает хвойная порода деревьев (сосна), их средняя высота 25 м, средняя толщина 30 см, среднее расстояние между стволами деревьев 4 м. При изображении на карте просек указывают их ширину в метрах.
Рис. 8.14. Леса
Рис. 8.15. Кустарники
Площади, покрытые порослью леса
(высота до 4 м), сплошным кустарником, лесные питомники внутри контура на карте заполняют соответствующими условными знаками и закрашивают бледно-зеленой краской. На участках сплошных кустарников, при наличии данных, специальными значками показывают породу кустарника и подписывают его среднюю высоту в метрах. Болота
изображают на картах горизонтальной штриховкой синего цвета с разделением их по степени проходимости в пешем порядке на проходимые (прерывистая штриховка), труднопроходимые и непроходимые (сплошная штриховка). Проходимыми принято считать болота глубиной не более 0,6 м; глубину их на картах обычно не подписывают
Рис. 8.16. Болота
Глубина труднопроходимых и непроходимых болот подписывается рядом с вертикальной стрелкой, указывающей место промера. Труднопроходимые и непроходимые болота показываются на картах одинаковым условным знаком. Солончаки
на картах показывают вертикальной штриховкой синего цвета с разделением их на проходимые (прерывистая штриховка) и непроходимые (сплошная штриховка).
На топографических картах, по мере умельчения их масштаба, однородные топографические условные знаки объединяются в группы, последние — в один обобщённый знак и т.д. В целом, систему данных обозначений можно представить в виде усечённой пирамиды, в основании которой лежат знаки для топографических планов масштаба 1:500, а на вершине — для обзорно-топографических карт масштаба 1:1 000 000.
