Пункты государственной геодезической сети

Значимость геодезических пунктов

Одной из важных функций геодезических пунктов является обеспечение точности определения географических координат. Путем измерения углов и дальностей между пунктами геодезической сети можно определить координаты любой точки на Земле. Это необходимо для работы в различных отраслях, таких как строительство, горное дело, сельское хозяйство и другие.

Также геодезические пункты служат для контроля перемещения земной коры и проведения геофизических измерений. Наблюдение за перемещением пунктов с течением времени позволяет определить деформации Земли, вызванные геологическими процессами или человеческой деятельностью.

Благодаря использованию геодезических пунктов возможно определение высотных отметок и создание геодезических карт

Это важно для разработки топографических планов, создания цифровых моделей рельефа и навигационных карт, а также для контроля высотных отклонений в строительстве и инженерных работах

Важным преимуществом геодезических пунктов является их долговременная стабильность и надежность. Это позволяет использовать их в качестве эталонов для проверки и калибровки измерительного оборудования, а также для уточнения географических координат объектов после неконтролируемых перемещений.

Преимущества геодезических пунктов:
1. Высокая точность определения географических координат
2. Использование в различных отраслях для землеустройства и проектирования
3. Контроль перемещения земной коры и геофизических измерений
4. Определение высотных отметок и создание геодезических карт
5. Долговременная стабильность и надежность

Зачем нужен геодезический пункт?

Основная цель геодезических пунктов – обеспечить точность и надежность геодезических измерений. Они служат точкой отсчета для определения координат других объектов и точек на местности. Благодаря геодезическим пунктам возможно создание единой системы координат, которая позволяет точно определить географическое положение объектов и выполнить расчеты для строительства, развития инфраструктуры и планирования территории.

Геодезические пункты также могут использоваться для контроля и мониторинга деформаций земной поверхности

Путем регулярного измерения и сравнения координат геодезического пункта можно отслеживать изменения в высоте и положении земли, что важно при строительстве и эксплуатации инфраструктуры, а также в научных исследованиях

Кроме того, геодезические пункты используются при создании документации и картографических материалов. Они служат основой для составления карт и планов, а также для разработки проектов генеральных планов и схем территории. Без геодезических пунктов было бы сложно создать точные географические карты и проводить геодезические измерения с высокой точностью и надежностью.

Преимущества использования геодезических пунктов

1. Определение точных координат. Геодезические пункты позволяют определить точные координаты в конкретных местах

Это важно для таких сфер, как строительство, навигация, картография и геология. Благодаря геодезическим пунктам можно определить местоположение зданий, сооружений, дорог или даже отдаленных объектов, таких как острова, горы или реки

Пример: Благодаря геодезическим пунктам инженеры могут точно определить координаты строящегося здания и правильно расположить его на местности.

2. Высотные измерения. Геодезические пункты также позволяют определить точные высоты в разных местах

Это особенно важно для строительства, проектирования дорог и инфраструктуры. Они также играют важную роль в гидрологии и метеорологии

Пример: Используя геодезические пункты, инженеры могут определить высоту горы и использовать ее данные для проектирования лыжных трасс.

3. Связь между различными системами координат. Геодезические пункты позволяют связывать различные системы координат, такие как местная система координат и глобальная система координат GPS. Это обеспечивает точность и согласованность в сборе, обработке и обмене геодезической информации.

Пример: Благодаря геодезическим пунктам, можно точно определить местоположение объекта на местности и получить его координаты в глобальной системе координат GPS.

Таким образом, геодезические пункты играют важную роль в определении точных координат и высот в разных местах. Они обеспечивают точность и согласованность в сборе и обработке геодезической информации. Их использование имеет широкий спектр преимуществ для различных сфер деятельности.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 8.563-96* Государственная система обеспечения единства измерений. Методики выполнения измерений

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ Р 8.563-2009, здесь и далее по тексту. — .

ГОСТ Р 51794-2008 Глобальные навигационные спутниковые системы. Системы координат. Методы преобразования координат определяемых точек

ГОСТ Р 52572-2006 Географические информационные системы. Координатная основа. Общие требования

ГОСТ Р 53864-2010 Глобальная навигационная спутниковая система. Сети геодезические спутниковые. Термины и определения

ГОСТ 22268-76 Геодезия. Термины и определения

ГОСТ 25634-83 Каталог координат геодезических пунктов. Форма и содержание

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Закрепление на местности пунктов геодезических сетей

_______

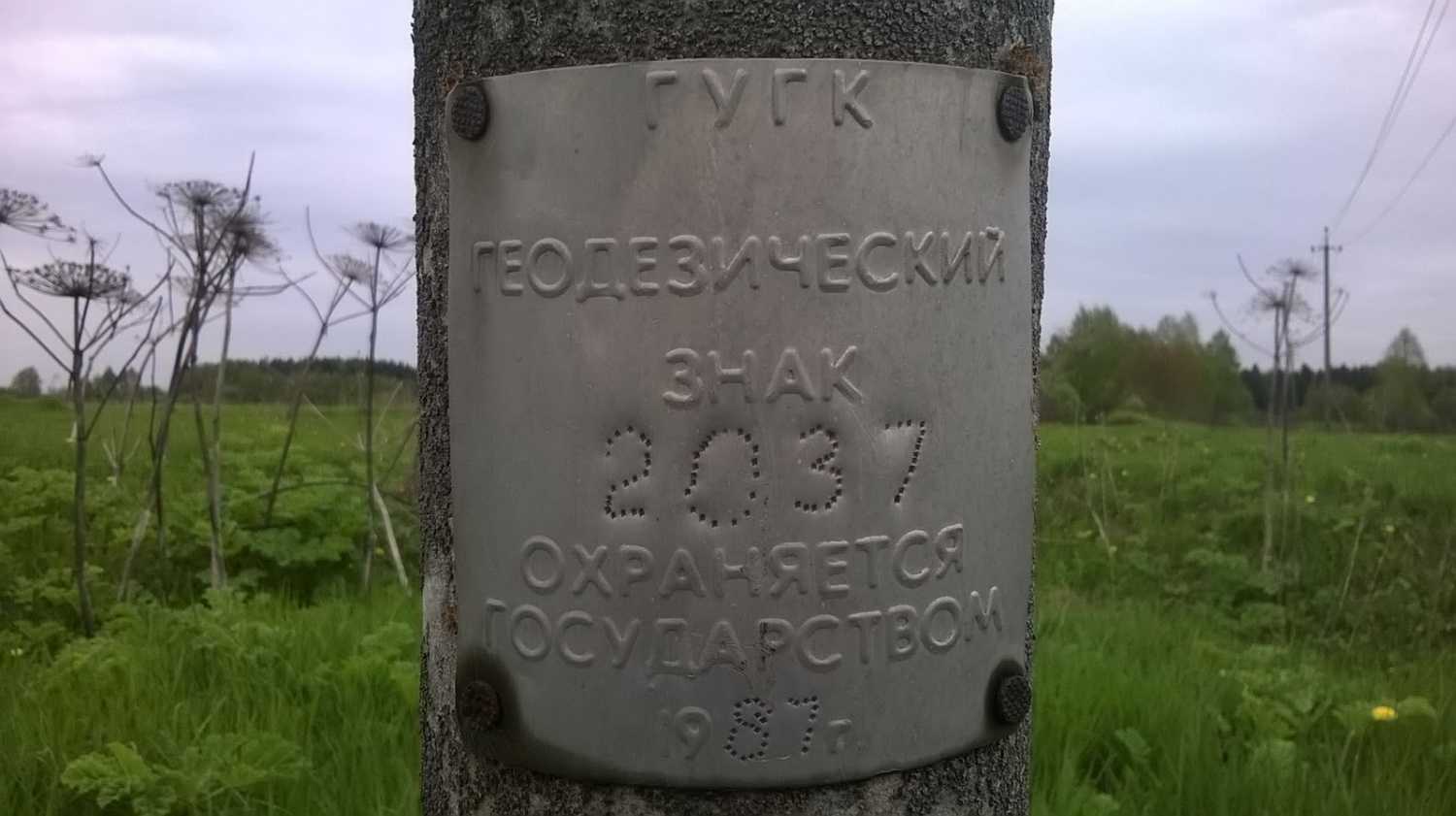

Точки геодезических сетей закрепляют на местности знаками. По местоположению знаки бывают: грунтовые и стенные, заложенные в стены зданий и сооружений; металлические, железобетонные, деревянные, в виде откраски и т.д.; по назначению —
постоянные, к которым относятся все знаки государственных геодезических сетей, и временные, устанавливаемые на период изысканий, строительства, реконструкции, наблюдений и т.д.

_______

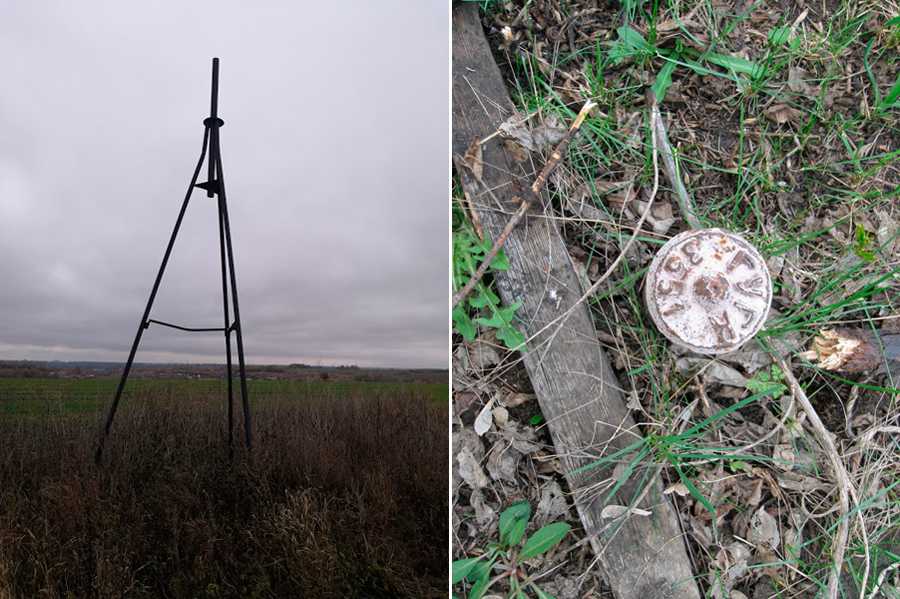

Постоянные знаки. Их закрепляют подземными знаками — центрами. Конструкции центров обеспечивают их сохранность и неизменность положения в течение длительного периода времени. Как правило, подземный центр представляет собой бетонный
монолит , закладываемый ниже глубины промерзания грунта и не в насыпной массив. У поверхности земли в монолите устанавливают чугунную марку, на которой наносят центр в виде креста или точки. Положению этого центра соответствуют коор-
динаты Х и Y и во многих случаях отметки.

_______

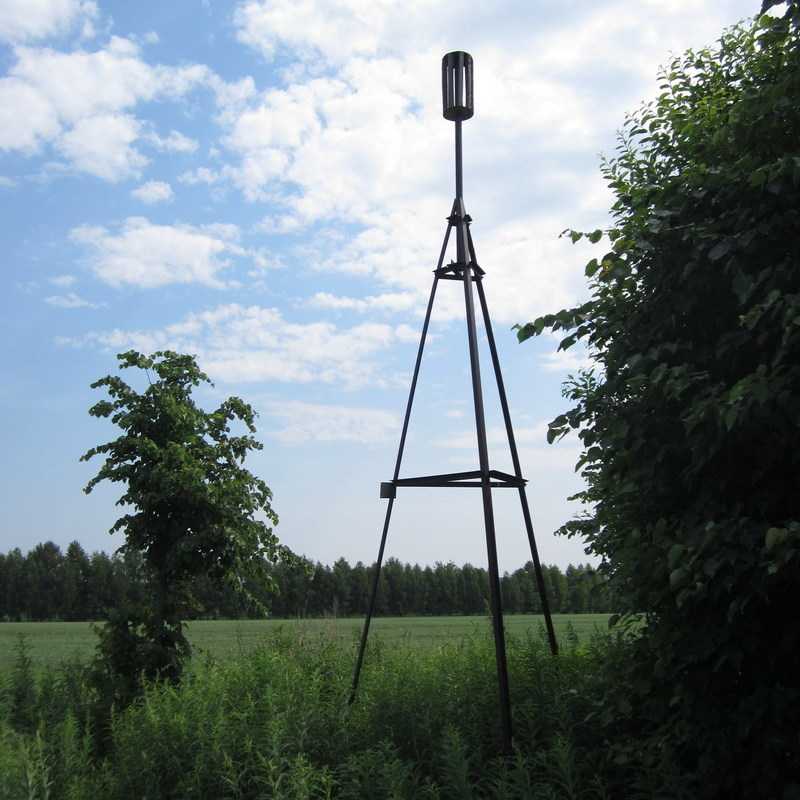

Для того чтобы с одного знака был виден другой (смежный),над подземными центрами устанавливают наружные знаки в виде металлических или деревянных трех- или четырехгранных пирамид или сигналов.

_______
Пирамиды или сигналы имеют высоту 3…30 м и более. Геодезический сигнал с подземным центром и столиком предназначен для установки измерительных приборов и настила при работе на нем наблюдателя. Верх сигнала или пирамиды заканчивается визирной целью , на которую при измерении углов направляют зрительную трубу теодолита. Настолик устанавливают также отражатель, если измеряют расстояния между пунктами светодалъномером. Для спутниковых измерений сигналы и пирамиды строить не надо.

_______

Как правило, пункты плановых разбивочных сетей и сетей сгущения закрепляют подземными центрами, такими же как и пункты государственных сетей. Так как расстояния между этими пунктами сравнительно небольшие, оформления их наружными знаками не требуется. Знаки могут закладывать в зданиях и сооружениях, в этом случае их называют стенными.

_______
Координаты всех пунктов плановой геодезической сети, а также отметки пунктов высотной геодезической сети заносятся в специальные каталоги , в которых кроме названия пунктов дается описание их местоположения.

_______
Иногда для различных целей могут создаваться местные геодезические сети.
Обязательным требованием при установлении местных систем координат является обеспечение возможности перехода от местной системы координат к государственной системе координат, который осуществляется с использованием параметров перехода (ключей).

_______
Каждая местная система координат может создаваться с одной или несколькими трех или шести градусными зонами. Параметры местных систем координат и ключи перехода к государственной системе координат (формулы и правила, по которым координаты точек в одной системе можно получить в другой системы) устанавливает Росреестр по согласованию с Минобороны РФ.

Геодезические пункты: основные преимущества и практическое применение

Основное преимущество геодезических пунктов заключается в возможности точно определить координаты определенной точки на поверхности Земли. Это является основой для создания карт и планов местности, проведения изыскательских работ, строительства и планирования городской инфраструктуры.

Практическое применение геодезических пунктов находится в таких областях, как строительство и проектирование зданий, дорог и мостов, мониторинг изменений ландшафта и геологических структур, определение границ земельных участков и международных территорий, планирование сельского хозяйства и лесного хозяйства, а также ведение научных исследований в области геодезии, геофизики и геологии.

Эти точки являются основой для определения координатных систем и систем отсчета, которые используются в современной геодезии. Они помогают установить однозначную связь между пространственными объектами и их географическими координатами.

Таким образом, геодезические пункты приносят пользу во многих отраслях и сферах жизни, обеспечивая точность и надежность при проведении геодезических исследований, планировании и строительстве объектов, а также при анализе и управлении географическими данными.

Как строятся геодезические сети?

Геодезические сети сегодня строятся с применением любой из следующих результативных методик:

Одним из наиболее востребованных и основных методов построения геодезических сетей является триангуляции с заранее назначенным шагом, который используется уже более 300 лет. В командных высотах фиксируются опорные реперные точки таким образом, что при соединении их прямыми отрезками формируются треугольники. Чтобы получить сведения о координатах для данных пунктов, нужно точно знать их положение, протяжённость каждой из сторон треугольника и значения дирекционных углов между соседними сторонами геометрической фигуры.
В современной геодезии также используется методика так называемой динамической триангуляции, когда один из реперных пунктов жёстко зафиксирован на местности, и из этой точки ведётся обзор синхронно перемещающихся других объектов.
Полигонометрия – эффективный способ построения геодезической сети. Реперные пункты, фиксируемые на местности, соединяются прямыми отрезками в определённой последовательности, с использованием одиночных геодезических ходов. Данная методика подразумевает менее высокие геодезические марки, что позволяет их наносить в условиях плотной городской застройки. Чаще всего, такие пункты отображаются в дорожном полотне или других твёрдых покрытиях в виде маркированных стальных элементов.
Трилатерация – самая высокоточная методика, которая основана на вычислении азимутов Лапласа при помощи линейно-угловых методик. В данном случае, необходимо изначально знать координаты одной или нескольких эталонных точек, а также дирекционные углы между лучами, которые от них отходят к соседним точкам. Данная методика, как правило, используется только профессионалами, так как она требует временных и трудозатрат, наличия опыта и специальных знаний.
Спутниковая методика построения геодезических сетей – бывает геометрической или динамической. В первом случае, спутник фиксирует связь между принимающим устройством и определяемыми координатами для конкретной точки. Во втором случае, эталонная точка с координатами располагается непосредственна на спутнике. Методика применяется для проведения самых высокоточных измерений, например, для корректной работы системы Глонасс.
Радиоинтерферометрия – один из самых экзотических способов построения сетей в геодезии – для определения координат используется мощные радиотелескопы, которые принимают сигналы, а расстояние рассчитывается, исходя из продолжительности задержки между приёмом поступающими информационными данными разными приборами, расположенными на определённом расстоянии друга от друга.

Самые мелкие масштабы – от 1:100000 и менее применяются для построения опорных геодезических сетей из астрономических пунктов, так как, в таких случаях, расстояние между соседними точками могут достигать 100 км. Таким образом, данные масштабы бесполезны для организации строительно-монтажного производства.

Реперы: основные понятия

Реперы являются одной из ключевых составляющих геодезической сети и используются в геодезии для определения координат точек на земной поверхности. Реперы представляют собой уникальные маркеры или знаки, установленные на определенных местах и обозначающие геодезические точки.

Основным назначением реперов является обеспечение основы для проведения измерений и определения координат точек. Реперы позволяют геодезистам устанавливать контрольные точки, измерять расстояния и ориентироваться в пространстве.

Реперы бывают различных типов в зависимости от своего использования. Одним из основных типов реперов являются земляные реперы, которые закладываются непосредственно в землю. Земляные реперы обычно имеют форму металлического колышка или штыря, установленного в вертикальном положении.

Еще одним типом реперов являются артефакты, такие как каменные или бетонные столбы, которые устанавливаются на определенных местах и служат в качестве пунктов контроля. Артефакты обычно обладают большей прочностью и долговечностью по сравнению с земляными реперами и могут выдерживать воздействие погодных условий.

Другим распространенным типом реперов являются знаки, которые могут быть установлены на различных типах строений, таких как здания, мосты, поверхность дороги и т.д. Знаки обычно имеют определенные обозначения или символы, которые позволяют идентифицировать геодезическую точку.

Для удобства использования и идентификации реперов, им присваиваются уникальные номера или коды. Кроме того, на реперах часто наносятся дополнительные надписи или знаки, указывающие на их геодезическое предназначение.

Важным аспектом использования реперов является их обслуживание и обновление. Реперы могут подвергаться воздействию физических или природных факторов, поэтому они должны регулярно проверяться и ухаживаться в целях сохранения их точности.

Реперы играют ключевую роль в геодезии и широко применяются для различных задач, таких как картографирование, строительство, мониторинг деформаций и другие. Благодаря реперам геодезисты могут определить координаты точек с высокой точностью и обеспечить надежность результатов своей работы.

Для чего нужны геодезические пункты?

Геодезические пункты закреплены на местности в грунте, на здании или ином сооружении. Многие могли видеть такие металлические пирамиды в поле или специальные громоздкие конструкции, похожие на антенны, на крыше здания в городской черте. Такие точки на земной поверхности, координаты и высотные отметки которых определены с максимальной точностью, в совокупности образовывают одну большую единую сеть.

Наличие пунктов ГГС, ГНС, ГГрС необходимо для выполнения геодезических и картографических работ на территории Российской Федерации, а также для целей обеспечения общегосударственных, оборонных, научно-исследовательских задач, для инженерных изысканий, строительства и эксплуатации зданий и сооружений, межевания земель и других специальных работ.

Данные геодезические пункты имеют важное значение, они относятся к федеральной собственности и находятся под охраной государства. В соответствии с действующим законодательством, правообладатели земельных участков, зданий либо сооружений, на которых они расположены, а также исполнители геодезических и картографических работ обязаны обеспечивать сохранность межевых, геодезических и других специальных знаков

Обо всех случаях повреждения или уничтожения указанных геодезических пунктов следует уведомлять Росреестр.

Управление активно участвует в движении «Сохраним геодезические пункты вместе», к которому, понимая важность сохранения заложенных еще в советское время сетей, присоединяются неравнодушные граждане нашей страны и студенты ВуЗов. В обследовании пунктов активное участие принимали студенты Донского государственного технического университета, Ростовского государственного университета путей сообщения, а также Донского государственного аграрного университета

В обследовании пунктов активное участие принимали студенты Донского государственного технического университета, Ростовского государственного университета путей сообщения, а также Донского государственного аграрного университета.

Благодаря участию в движении «Сохраним геодезические пункты вместе», студенты освоили процессы обследования геодезических пунктов в городах Ростовской области, в частности г. Ростов-на-Дону и г. Шахты, применяя инструментальные и геоинформационные технологии на практике.

В целях получения актуальной достоверной информации о состоянии геодезических пунктов, Управлением также осуществляется сбор и систематизация сведений о состоянии геодезических пунктов от лиц, выполняющих геодезические и кадастровые работы.

Призываем геодезистов, кадастровых инженеров и всех неравнодушных граждан присоединяться к движению в движении «Сохраним геодезические пункты вместе!».

Контакты для СМИ:

Пресс-служба Управления Росреестра по Ростовской области

Татьяна Фатеева

8-938-169-55-69

1 Область применения

Настоящий стандарт распространяется на геодезические сети и устанавливает их классификацию и общие технические требования к ним.

Геодезические сети предназначены для построения координатной основы, распространения единой системы координат на всю территорию страны, геодезического обеспечения картографирования этой территории, изучения поверхности и гравитационного поля Земли и их изменений во времени, а также для решения научных, экономических и технических задач.

Стандарт не распространяется на нивелированные и гравиметрические сети, требования к которым устанавливаются в отдельных стандартах.

Что такое геодезический пункт?

Геодезические пункты могут быть установлены на различных объектах, таких как здания, вышки, холмы или другие искусственные или естественные объекты. Они обычно характеризуются особыми маркерами или знаками, которые обозначают принадлежность точки к геодезической сети.

Определение геодезического пункта включает в себя процесс измерения и обработки данных, а также определение координат точки с высокой точностью. Это может включать использование специальных инструментов и технологий, таких как геодезические инструменты, глобальная навигационная спутниковая система (ГНСС), лазерные дальномеры и другие средства измерения.

Геодезические пункты играют важную роль в различных отраслях, таких как строительство, транспорт, географические исследования, сельское хозяйство и другие. Они обеспечивают точность и надежность в определении местоположения и высоты объектов на земной поверхности.

Применение геодезического пункта	Описание
Картография	Геодезические пункты используются для создания точных карт и планов местности.
Строительство	Геодезические пункты служат для определения границ участков земли и расположения строительных объектов.
Транспорт	Геодезические пункты помогают определить точные координаты дорог, железных дорог и других транспортных маршрутов.
Геология	Геодезические пункты используются для изучения земной коры и определения сейсмической активности.

Геодезический пункт: определение и назначение в геодезии

Основными задачами геодезических пунктов являются:

Определение географических координат. Геодезический пункт позволяет определить широту, долготу и высоту над уровнем моря для данной точки на земной поверхности. Это необходимо для навигации, составления карт и планов, а также для осуществления геодезических работ.
Закрепление исходной основы. Геодезический пункт служит основным ориентиром при создании геодезической сети и закреплении начальных точек для проведения дальнейших измерений. Он является точкой отсчета для всех дальнейших геодезических работ в данном районе.
Контроль и обновление геодезической сети. Геодезические пункты используются для контроля и обновления уже существующих геодезических сетей. Они позволяют провести точные измерения и проверить соответствие существующих данных.

Геодезические пункты устанавливаются на местности по определенным правилам и стандартам, с использованием специальных приборов и технологий. За сохранность и четкость закрепления геодезических пунктов отвечают специалисты-геодезисты, которые также занимаются обновлением и поддержанием геодезической сети.

Выбор места геодезических пунктов

Геодезические пункты практически всегда внешне представляют собой курганы на определенной высоте. Возможно, это такая техническая находка для поднятия знака на необходимую высоту с определенной экономической целесообразностью по укладке вынутого грунта и почвенного слоя вокруг пункта. Может быть это связано с тем, что уровень грунтовых вод должен находиться более пяти метров от земной поверхности в месте его расположения. Вообще существует ряд требований при выборе мест для закладки геодезических пунктов:

ГОСТ Р 55024-2012

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Классификация. Общие технические требования

Geodetic networks. Classification. General technical requirements

Дата введения 2013-01-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004* «Стандартизация в Российской Федерации. Основные положения»

* На территории Российской Федерации документ не действует. Действует ГОСТ Р 1.0-2012. — Примечание изготовителя базы данных.

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Центральный ордена «Знак Почета» научно-исследовательский институт геодезии, аэросъемки и картографии им.Ф.Н.Красовского» (ФГУП «ЦНИИГАиК»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 404 «Геодезия и картография»

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Осмотр, освидетельствование и приемка котлована

Разработка котлована в обязательном порядке подлежит освидетельствованию специалистами. Окончательным этапом работ является приемка комиссией, членами которой является ответственный сотрудник от организации-заказчика, представитель государственных контрольно-надзорных органов и подрядчик.

Цель проведения освидетельствования разработанного котлована – анализ соответствия данных инженерно геологического изыскания и показателей грунтовых почв, полученных в результате земляных работ по разработке котлована.

На основании сравнительного анализа этих данных составляется акт освидетельствование и приемка котлована.

Все организации, принимающие участие в данном виде работ, получают по экземпляру акта: подрядчик, геологическая организация (непосредственное выполнение освидетельствования), органы государственного авторского и геотехнического надзора.

Предварительное ознакомление с котлованом, оценка пространственной изменчивости и других физических характеристик грунта (образцы берутся со стен вскрытого котлована).

Технический отчет с данными проведенных на участке инженерно геологических изысканий служит базой для уточнения полученных показателей грунтов.

Разметка котлована на местности, показатели грунтовых почв должны полностью соответствовать данным технического отчета по результатам инженерно геологических испытаний. Освидетельствование котлована с выездом на местность проводит инженер-геолог, входящий в состав комиссии.

Визуальный осмотр котлована и снятие проб грунтов со стенок открытого котлована – задача инженера-геолога. После получения и анализа проб инженер-геолог проводит сравнение с данными технического отчета.

Возможные осложнения при проведении работ по освидетельствованию котлована

высокая подтопляемость местности: требуется проведение работ по ее осушению;
высокая техногенная нагрузка на участок: наличие инженерных коммуникаций плит старых фундаментов под верхним слоем грунта: требуется проведение работ по дополнительному отбору проб грунта с целью получения более достоверных данных о месте возведения нового объекта;
значительные расхождения в результате проведения сравнительной оценки данных технического акта и данных акта об освидетельствовании котлована: требуется проведение дополнительных инженерно геологических изысканий; их объем определяет комиссия, он должен быть достаточным для уточнения проектных данных; полученные правки в обязательном порядке должны быть внесены в проект строительных работ.

Получение акта о выполнении работ является окончательным этапом освидетельствования котлована. Технический отчет по результатам инженерно-изыскательских работ и акт освидетельствования котлована – основные документы, необходимые для получения разрешения на проведение строительных работ на выбранном участке.

Документация по результатам освидетельствования котлована должна содержать

чертежи отдельных частей и конструкций креплений и фундамента, разметки котлована;
авторский надзор всех видов работ, проводимых на этапе инженерно геологических изысканий и освидетельствования котлована (журнал авторского надзора);
разбивка котлована – акт приемки геодезической разбивочной основы для строительства;
ведомость отметок реперов и привязка к ним разметок фундамента и конструкций на участке строительных работ;
скрытые работы (акты по каждому виду скрытых работ): расчет свойств и несущей способности оснований свай, устройство основанием с применением подсыпки, присадка или набухание грунта и др.

Полученная расчетная документация должна быть подтверждена. Подтверждающими документами являются:

планы проектных работ;
планы исполнительских работ;
результаты бурильных работ;
характеристики грунтов, проектные и фактические;
чертежи разрезов котлована и разметки фундамента;
результаты проверки несущей способности грунтов (составляется акт испытаний);
чертежи оградительных конструкций места проведения работ по разработке котлована.

Освидетельствование и приемка котлована — процедура с участием контрольно-надзорных государственных органов (в строительстве), экспертных организаций (или независимых экспертов).

Обязательно предварительное оповещение всех участников о предмете освидетельствования, месте его расположения.

Кроме того, каждый участник должен быть ознакомлен с техническим актом проведения инженерно геологических изысканий.

Основная цель освидетельствования котлована – оценка безопасности возведенного здания (сооружения) в процессе эксплуатации.
