Тип местности при ветровой нагрузке

Снеговая нагрузка

Снежный покров, образующийся в зимние периоды на крыше дома, оказывает на нее определенное давление. Чем севернее район, тем больше снега. Кажется, что и угроза поломок выше, но стоит быть более осторожным при проектировании дома в районе, где происходит периодическая смена температур, способная вызвать таяние снега и последующее его промерзание. Средний вес снега 100 кг/м3, а вот в сыром состоянии он может достигать 300 кг/м3. В таких случаях снеговая масса может стать причиной деформации стропильной системы, гидро- и теплоизоляции, что повлечёт за собой протечки кровли. Такие погодные условия скажутся и на быстром и неравномерном сходе снегового покрова с крыши, что может быть опасным для человека.

Чем больше уклон кровли, тем меньше снеговых отложений на ней будет задерживаться. Но если ваша кровля имеет сложную форму, то в местах стыка кровли, где образуются внутренние углы, может собираться снег, что будет способствовать образованию неравномерной нагрузки. Лучше устанавливать снегозадержатели в районах, где количество осадков достаточно велико, чтобы снег, собравшийся возле края карниза, не мог повредить систему водостока. Уборку снега можно осуществлять самостоятельно, но этот процесс нельзя назвать стопроцентно безопасным.

Для России значение снеговой нагрузки будет зависеть от района строительства. Определить, какой вес снегового покрова будет в вашем районе, поможет специальная карта.

Технология расчета снеговой нагрузки: S=Sg*m, где Sg — расчётное значение веса снегового покрова на 1м2 горизонтальной поверхности земли, принимаемое по таблице, а m – коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие.

Расчётное значение веса снегового покрытия Sg принимается в зависимости от снегового района Российской Федерации.

Расчет в Excel ветровой нагрузки по СП 20.13330.2011.

В главе №11 СП 20.13330.2011 «Нагрузки и воздействия» /Актуализированная редакция СНиП 2.01.07-85* от 20.05.2011/ для профессионалов-строителей расписана методика определения ветровой нагрузки. Кроме нормального (перпендикулярного к поверхностям) давления она учитывает силу трения воздуха о неровности поверхностей, пульсации воздушного потока, аэродинамические колебания (флаттер, дивергенцию, галопирование), предусматривает проверку на отсутствие вихревого резонанса. Мы не будем далеко забираться в эти дебри и ограничимся укрупненным расчетом. Если вам необходим полный профессиональный расчет по действующим нормативам, то открывайте СП 20.13330.2011 – и считайте, разобраться в алгоритме не сложно. Дело в том, что расчеты для разных объектов весьма индивидуальны! Могу порекомендовать адрес в Интернете, где расположены ссылки на три бесплатные неплохие программы определения ветровых нагрузок: http://fordewind.org/wiki/doku.php?id=опр_ветра.

Перед началом работы необходимо найти и скачать из Интернета СП 20.13330.2011, включая все приложения.

В примечаниях к ячейкам столбца C с исходными данными поместим некоторые важные данные и ссылки на пунктыСП 20.13330.2011!!!

В файле Excel на листе «Расчет по СП 20.13330.2011» начинаем составлять программу, которая позволит определять расчетную ветровую нагрузку по второму алгоритму.

Исходные данные:

1. Вписываем коэффициент надежности по нагрузке γ_f

в ячейку D3: =1,4

2. Определяем тип местности, воспользовавшись примечанием к ячейке C4. Например, наша местность относится к типу B. Выбираем соответствующую строку с записью B в поле с выпадающим списком, расположенном поверх

ячейки D4: =ИНДЕКС(I5:I7;I2) =B

3. Открываем Приложение Ж в СП 20.13330.2011 и по карте «Районирование территории Российской Федерации по давлению ветра» определяем для интересующей нас местности номер ветрового района (карта есть в файле для скачивания). Например, для Санкт-Петербурга и Омска – это II ветровой район. Выбираем соответствующую строку с записью II в поле с выпадающим списком, расположенном поверх

ячейки D5: =ИНДЕКС(G5:G12;G2) =II

О том, как работает функция ИНДЕКС совместно с полем со списком можно прочитатьздесь.

4. Задаем эквивалентную высоту объекта над землей z_eв м, пользуясь п.11.1.5 СП 20.13330.2011

в ячейке D6: =5

5. Аэродинамический коэффициент cвыбираем по приложению Д.1 СП 20.13330.2011, например, для плоской стенки и записываем

в ячейку D7: =1,3

c_max < 2,2  — с наветренной стороны

c_min > -3,4 — с подветренной стороны

Определение двух следующих коэффициентов, влияющих на значение пульсационной составляющей ветровой нагрузки, является очень непростой задачей, требующей расчета частот собственных колебаний объекта! Расчет этот для разных сооружений ведется по различным и очень непростым алгоритмам!!! Я укажу далее лишь примерные возможные диапазоны значений этих коэффициентов. Желающие разобраться досконально с частотами колебаний должны обратиться к другим источникам.

6. Коэффициент пространственной корреляции пульсаций давления ветраν определяем по п.11.1.11 СП 20.13330.2011 изаносим

в ячейку D8: =0,85

0,38 < ν < 0,95

7. Коэффициент динамичности ξопределяем по п.11.1.8 СП 20.13330.2011 и вписываем

в ячейку D9: =1,20

1,00 ≤ ξ < 2,90

Результаты расчетов:

8. Нормативное значение ветрового давления wв кг/м2 считываем

в ячейке D11: =ИНДЕКС(H5:H12;G2) =30

9. Ориентировочную скорость ветра v_в в м/с и км/ч определяем соответственно

в ячейке D12: =(D11*9,81*2/1,2929)^0,5 =21,3

v_в = (w*g*2/γ)^0,5

и в ячейке D13: =D12/1000*60*60 =76,8

v_в’=v_в/1000*60*60

10. Параметр k₁₀ считываем

в ячейке D14: =ИНДЕКС(K5:K7;I2) =0,65

11. Параметр α считываем

в ячейке D15: =ИНДЕКС(J5:J7;I2) =0,20

12. Параметр ζ₁₀ считываем

в ячейке D16: =ИНДЕКС(L5:L7;I2) =1,06

13. Коэффициент, учитывающий изменение ветрового давления по высоте k (z_e) вычисляем

в ячейке D17: =D14*(D6/10)^(2*D15) =0,49

k (z_e) = k₁₀*(z_e/10)^(2*α)

14. Коэффициент пульсации ветра ζ(z_e) вычисляем

в ячейке D18: =D16*(D6/10)^(-D15) =1,22

ζ(z_e)= ζ₁₀*(z_e/10)^(-α)

15. Нормативное значение средней составляющей ветровой нагрузки w_m в кг/м2 рассчитываем

в ячейке D19: =D11*D17*D7 =19,2

w_m= w* k (z_e)*c

16. Нормативное значение пульсационной составляющей ветровой нагрузки w_p вкг/м2 определяем

в ячейке D20: =D19*D9*D18*D8 =23,9

w_p= w_m*ξ*ζ(z_e)*ν

17. Нормативное значение ветровой нагрузки w вкг/м2 вычисляем

в ячейке D21: =D19+D20 =43,1

w = w_m+w_p

18. Расчетную ветровую нагрузку W вкг/м2 с учетом коэффициента надежности рассчитываем

в ячейке D22: =D21*D3 =60,3

W= w*γ_f

Как определить тип местности по ветровой нагрузке

Определение типа местности, по которой действует ветровая нагрузка, является важным шагом при проектировании и строительстве сооружений.В зависимости от типа местности меняется величина ветровой нагрузки, поэтому точная классификация является ключевым моментом.

Существует несколько основных типов местности, по которым распространяются ветровые нагрузки:

• Открытая местность: представляет собой гладкую и ровную поверхность без преград (например, равнины или пустыни). Здесь ветер может иметь наибольшую скорость и силу нагрузки.
• Горы и холмы: рельеф местности существенно изменяет направление и интенсивность ветра. Сопротивление ветровой нагрузке в гористых районах зависит от высоты и склона горы, формы и размера холмов.
• Города и застройка: наличие зданий и других конструкций может вызывать эффекты локализации и изменения ветрового потока. Высота и расположение зданий в городах существенно влияют на параметры ветровой нагрузки.
• Лесистая местность: плотность леса и его высота влияют на эффект торможения ветра. Лесистая местность может значительно снизить величину ветровой нагрузки.

Определение типа местности можно осуществить через анализ карт, аэрофотоснимков или использование компьютерных программ с расчетами ветровых нагрузок. Эксперты могут использовать эмпирические данные и таблицы, которые основаны на наблюдениях и прогнозах ветровых характеристик.

Важно отметить, что определение типа местности необходимо проводить перед началом проектирования и строительства, чтобы правильно учесть ветровую нагрузку на сооружения. Неправильная классификация может привести к серьезным последствиям, таким как повреждение или разрушение конструкций

Определение типа местности по ветровой нагрузке является неотъемлемой частью проектирования и строительства. Следование рекомендациям специалистов и использование правильных методов и инструментов помогут минимизировать риски и обеспечить надежность сооружений.

Карты и таблицы по снеговой и ветровой нагрузке

Главное отличие СП 20.13330.2016 от нормативов 2011 года — это радикальное увеличение снеговой нагрузки практически по всей территории России, за исключением некоторых территорий. Также была сильно переработана карта районирования по весу снегового покрова. Это связано с переходом на период расчета в 50 лет, который давно используется в европейских нормах. Это должно привести к значительному увеличению запаса прочности новых зданий, что особенно актуально на фоне возвращения зим с продолжительными снегопадами в некоторых районах страны. К сожалению, эти же изменения приводят к увеличению материалоемкости несущих конструкций и, как следствию, к заметному удорожанию строительства промышленных зданий, торговых центров и других масштабных объектов с плоскими кровлями и большим количеством перепадов высот, зенитных фонарей и парапетов.

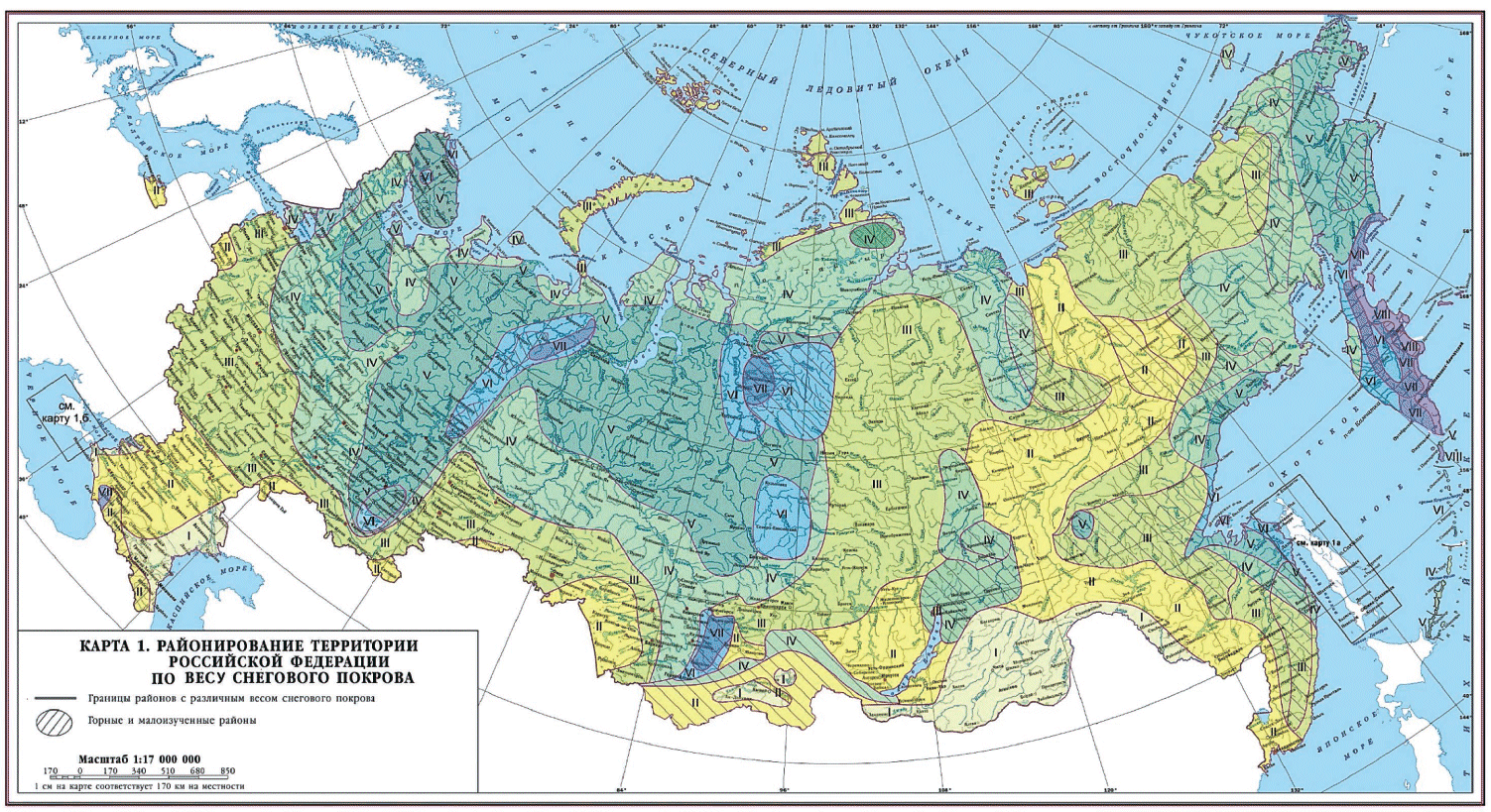

Снеговые районы по СП 20.13330.2016

Снеговая нагрузка прямо зависит не только от типа здания и уклона кровли, но и от места строительства. Всего в Российской Федерации выделяют восемь районов с нагрузкой от 0,5 кН/м² в первом до 4 кН/м² в восьмом. При этом в горной местности при высоте над уровнем море более 500 м вводят поправки, которые дополнительно увеличивают нагрузку.

Таблица нормативного значения веса снегового покрова

Снеговые районы	I	II	III	IV	V	VI	VII	VIII
Sg, кН/м²	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0

Значения S_g допустимо брать не по таблице, а рассчитывать по данным гидрометеорологии в месте строительства. При этом его вычисляют по формул Sg = S_g,50/1,4, где S_g,50 — превышаемый в среднем один раз в 50 лет ежегодный максимум веса снегового покрова.

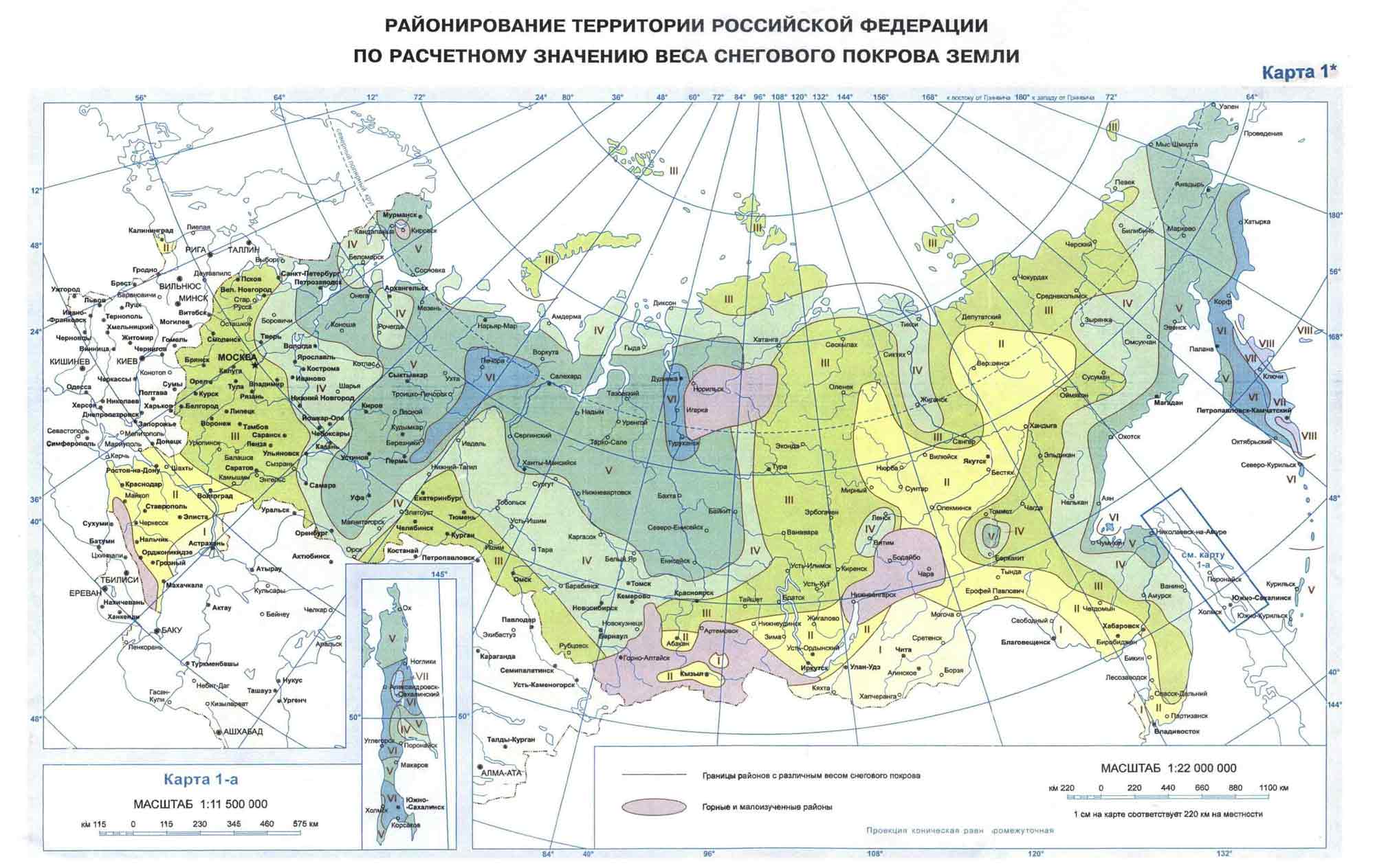

Карты снеговых районов

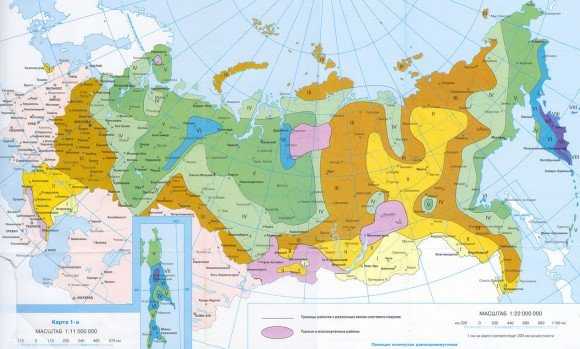

В приложениях СП 20.13330.2016 есть три карты:

• основная карта снеговых нагрузок для всей территории РФ;
• районирование по снеговым нагрузкам для острова Сахалин;
• карта снеговых нагрузок для республики Крым.

Районирование по давлению ветра

Снеговая нагрузка прямо зависит не только от типа здания и уклона кровли, но и от места строительства. Всего в Российской Федерации выделяют восемь районов с нагрузкой от 0,5 кН/м² в первом до 4 кН/м² в восьмом. При этом в горной местности при высоте над уровнем море более 500 м вводят поправки, которые дополнительно увеличивают нагрузку.

Ветровая нагрузка на сооружение зависит не только от того, к какому району относится место строительства (их, как и в случае со снеговой нагрузкой, восемь), но и от высоты над уровнем земли. Поэтому основные данные для расчетов определяются по двум таблицам ниже.

Нормативное значение давления ветра

Ветровые районы	Ia	I	II	III	IV	V	VI	VII
w, кПа	0,17	0,23	0,30	0,38	0,48	0,60	0,73	0,85

Нормативное значение w допустимо уточнять по показаниям местных метеостанций с 10-минутным интервалом осреднения и с периодом повторяемости 50 лет.

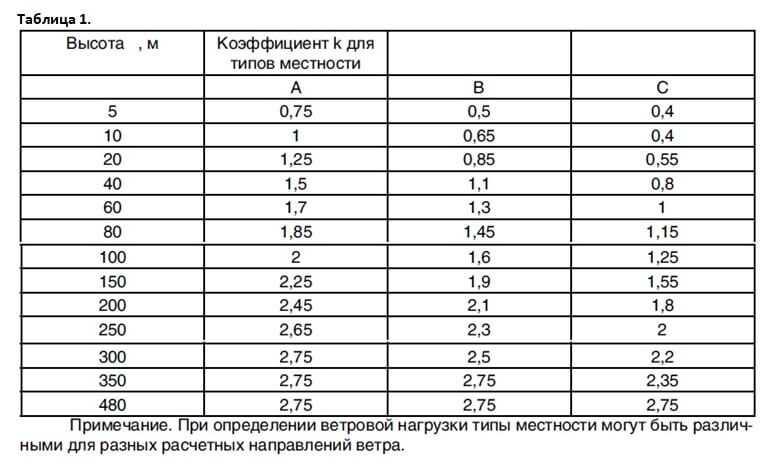

Коэффициент k(z_e) для высот z_e ≤ 300 м

Высота ze, м	Коэффициент k для типов местности
А	В	С
≤5	0,75	0,5	0,4
10	1,0	0,65	0,4
20	1,25	0,85	0,55
40	1,5	1,1	0,8
60	1,7	1,3	1,0
80	1,85	1,45	1,15
100	2,0	1,6	1,25
150	2,25	1,9	1,55
200	2,45	2,1	1,8
250	2,65	2,3	2,0
300	2,75	2,5	2,2

Примечание

В таблице три типа местности:

• А — открытые побережья водоемов, сельские территории, включая местность с постройками высотой не более 10 м, тундра, степи, лесостепи, пустыни.
• В — города, леса и другие местности, на которых равномерно расположены препятствия высотой более 10 м.
• С — плотно застроенные городские районы, высота зданий и сооружений в которых свыше 25 м.

Карты районирования по давлению ветра

В приложениях СП 20.13330.2016 есть семь карт по давлению ветра:

• основная карта ветрового давления для всей территории РФ;
• районирование давлению ветра для острова Сахалин и Приморского края;
• районирование давлению ветра для Камчатки;
• районирование давлению ветра для Кольского полуострова;
• районирование давлению ветра для территории Кавказа;
• районирование давлению ветра для Калиниградской области;
• районирование давлению ветра для республики Крым;

Читайте по теме:

Нормативный документ в удобном онлайн формате и возможностью скачать pdf-файл на компьютер.

СП 50.13330.2012 Тепловая защита зданий с изменением №1 в удобном онлайн формате и возможностью скачать pdf-файл.

Как снег влияет на кровлю ↑

Понятно, что выпавший на поверхность кровли снег имеет массу, что создает давление на всю систему. Однако создаваемая нагрузка неравномерна и постоянно изменяется.

На заметку

Стоит знать, что оттаивание и замерзание снега уплотняет его, и как следствие растет масса.

• Снежный покров не является статичным, он находится в постоянном движении: сползает со скатов, сдувается ветром. Следствием этого на различных участках крыши давление распределяется неравномерно. В особенности этот фактор проявляется на кровлях с нестандартными конфигурациями (так называемые ломаные типы).
• Так как снег сползает по скату, его большая масса скопляется на свесах, что также не влияет благотворно на кровельную конструкцию.
• Снеговой покров создает воздействия не только на сам кровельный настил и стропильную систему, но и на водостоки, результатом чего часто является обрушение последних.

Чтобы устранить или снизить неблагоприятное влияние снеговой нагрузки на крыши, разработана целая концепция решения проблемы. Она включает в себя очистку поверхности на уже имеющихся накрытиях, изменение конструкций, или расчет, и закладку определенных свойств еще на этапе проекта возводящегося дома.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 4401 Атмосфера стандартная. Параметры

ГОСТ 27751 Надежность строительных конструкций и оснований. Основные положения по расчету

СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия»

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных документов (сводов правил) в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде технических регламентов и стандартов.

(Измененная редакция, Изм. N 1).

Работа со статистикой

Для получения достоверных данных рекомендуется использовать официальные метеорологические станции или специализированные инструменты и датчики. Собранные данные могут быть представлены в виде графиков, диаграмм и таблиц, которые помогут визуализировать и анализировать статистику ветра.

Статистический анализ данных позволяет определить вероятность превышения определенной ветровой нагрузки на объект или строение. На основе этой информации можно разработать соответствующие конструктивные и проектные решения, учитывающие факторы ветровой нагрузки.

Применение статистических методов также позволяет учитывать изменчивость ветрового климата в различных сезонах и географических областях. Например, в узких горных ущельях или на берегах океана ветровая нагрузка может быть значительно выше, чем в открытых равнинах.

Для проведения статистического анализа необходимо учитывать ряд факторов, таких как длительность сбора данных, частота измерений, методика их обработки и интерпретация. Рекомендуется обратиться к специалистам в области метеорологии и инженерии, которые помогут провести качественное и объективное исследование ветровой нагрузки.

Расчет ветровой нагрузки рекламных конструкций

Одним из основных воздействий на рекламные уличные конструкции является ветровая нагрузка. Порядок её расчета прописан в СНиП 2.01.07-85 » Нагрузки и воздействия» . В этой статье мы постараемся систематизировать методику определения ветровой нагрузки применительно к рекламным вывескам.

Для расчета ветровой нагрузки нам понадобятся:

1. Исходные данные:

• месторасположение рекламной установки на территории РФ.
• тип местности, на которой установлена реклама
• габаритные размеры вывески
• высота расположения вывески над поверхностью земли.
• монтажная схема вывески ( отдельностоящая, на фасаде здания и т.д.)

2. СНиП 2.01.07-85* «Нагрузки и воздествия» ( буду ссылаться как на )

3. Калькулятор

НУЖЕН РАСЧЕТ ВЫВЕСКИ НА ВЕТЕР? ЗВОНИ: 8-962-934-44-16

1. Согласно п. 6.2 – ветровую нагрузку следует определять как сумму среденей и пульсационной составляющих:

W = Wm + Wp,

где :Wm- нормативное значение среденей составляющей,Wp- нормативное значение пульсационной составляющей,

2. Нормативное значение средней составляющей ветровой нагрузки на высоте z над поверхностью земли следует определять по формуле:

Wm = w0 · k ·c,

где w0- нормативное значение ветрового давления ( см. п. 6.4 ),k- коэффициент, учитывающий изменение ветрового давления по высоте ( см. п. 6.5 )c – аэродинамический коэффициент ( см. п. 6.6 ). В конце статьи в Таблице 1 приведены аэродинамические коээфициенты наиболее часто встречающихся расчетных схем.Нормативное значение ветрового давления w0 следует принимать в зависимости от ветрового района РФ по данным табл.5 . К примеру, Москва — Ι ветровой район, w0= 0,23 кПаКоэффициент k, учитывающий изменение ветрового давления по высоте z, определяется по табл.6 в зависимости от типа местности. Принимаются следующие типы местности:

А- открытые побережья морей, озер и водохранилищ, пустыни, степи, лесостепи, тундра;В- городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м.С- городские районы с застройкой зданиями высотой более 25 м.

Как правило, к рекламщикам относятся типы местности В и С. Нужно определить к какому типу местности относится наша вывеска. Сооружение считается расположенным в местности данного типа, если эта местность сохраняется с наветренной стороны сооружения на расстоянии 30h ( h — высота сооружения )

3. Нормативное значение пульсационной составляющей ветровой нагрузки на высоте z следует определять:а) для сооружений ( и их конструктивных элементов), у которых первая частота собственных колебаний f1, Гц, больше предельного значения собственной частоты fl=2,9, по формуле :

Wp= Wm·ζ ·ν,

гдеWm- определяется в соответствии с пунктом 2 данной статьи.ζ- коэффициент пульсаций давления ветра на уровне z, принимаемый по табл.7 ν- коэффициент пространственной корреляции пульсаций давления ветра ( см. п 6.9 )б) для сооружений ( и их конструктивных элементов), которые можно рассматривать как систему с одной степенью свободы ( например, водонапорная башня) , при f1< 2,9

Wp=Wm·ξ·ζ ·ν,

где ξ- коэфиициент динамичности , определяемый по черт.2 в зависимости от параметраи логарифмического декремента колебаний б=0,15 ( см. 6.8 )γf- коэффициент надежности по нагрузке = 1,4w0- нормативное значение ветрового давления, Па , см табл.5 . ( к примеру, для Москвы =23000 Па)

4. После того, как определены нормативные составляющие ( средняя и пульсационная), определяем расчетную величину ветровой нагрузки.

Wрасч = (Wm + Wр ) ·γf ,

гдеγf — коэффициент надежности по нагрузке = 1,4

Таблица 1

Таблица аэродинамических коэффициентов , с
№	Схема	с	Примечание
1		с=1,4	Отдельностоящие рекламные конструкции ( реламные щиты, пилоны, стеллы и т.д.), панель-кронштейны, крышные установки. Вывески прямоугольной формы, где присутствует ветровое давление как с наветренной стороны, так и с заветренной
2		с=-0,6	Вывески , расположенные на фасадах боллее 1,5 м от краев и углов здания. Ветер отрывает вывеску от фасада.
3		с=-2	Вывески, расположенные на фасадах в области 1,5 м от краев и углов здания, и во внурненних углах здания. Зона повышенного отрицательного давления ветра!!!
4		с(ф)=1,4·φ	Плоская ферма φ= ∑f1/ F -коэффициент заполнения, где ∑f1- сумма проекции элементов фермы на плоскость фермы F= h·L- площадь всей фермы
5		с(пр)=с(ф)(1+m) при f ≥0,6 и b/h=6…m=0,4; f ≥0,6 и b/h=4…m=0,3; f ≥0,6 и b/h=2…m=0,2; f ≥0,6 и b/h=1…m=0,05; f =0 и при любом b/h…m=1;	Пространственная ферма с(пр)- аэродинам. коэфф-т пространственной фермы с(ф)- аэродинам. коэфф-т плоской фермы Для промежуточных значений геометрических параметров аэродинамический коэфф-т определяется интерполяцией.

Можно ли избежать плачевных последствий ветровой нагрузки

Итак, чтобы избежать негативного разрушительного воздействия ветровой нагрузки на кровлю, следует придерживаться нескольких правил.

Совет №1

Крайне важно смонтировать правильный каркас кровли. Так, каркас в обязательном порядке должен иметь раскосы и подкосы

Чтобы усилить стропила, они должны быть связаны диагоналями. Кроме всего прочего, увеличивает прочность кровли и правильно смонтированная обрешетка.

Совет №2. Усилить ту крышу, которая уже построена. Например, это можно сделать, если обеспечить дополнительное крепление стропильной ноги. Достигается это следующим образом. Используя скрутку из вязальной проволоки необходимо скрутить нижний конец каждой стропильной ноги. Прикручивание осуществляется к ершу, который забивается в стену. Под ершом подразумевается металлический штырь из ковки, который на своей поверхности имеет насечки. Эти насечки обязательно направлены в противоположную сторону его выдергивания.

Совет №3. Правильный выбор кровельного материала. Так, существует группа кровельных материалов, которые нельзя назвать надежными. Профнастил отличается высокой парусностью. Этим показателям также характеризуется металлочерепица. Если говорить за натуральную черепицу, то она неплохая, но вот способ ее крепления не обеспечивает серьезную надежность при возникающих нагрузках. Каждый из этих материалов очень легко может сорвать ветер при большей его мощности. Если говорить за ондулин, то он не имеет такого недостатка. Особенность его монтажа включает в себя плотное прилегание к обрешетке. Для крепления используются специальные фирменные гвозди. Такому покрытию нестрашны сильные ветровые нагрузки.

Важно! Если кровля будет накрыта ондулином и на вашу местность будет надвигаться смерч, уносящий и срывающий все на своем пути, то листы из ондулина на причинят страшного вреда живим существам, например, при сравнении его с профнастилом или металлочерепицей.

Итак, мы рассмотрели простые способы того, как избежать негативного воздействия от ветровой нагрузки.

2.5.44

Ветровое давление на провода ВЛ определяется по
высоте расположения приведенного центра тяжести всех проводов, на тросы — по
высоте расположения центра тяжести тросов, на конструкции опор ВЛ — по высоте
расположения средних точек зон, отсчитываемых от отметки поверхности земли в
месте установки опоры. Высота каждой зоны должна быть не более 10 м.

Для различных высот расположения центра тяжести проводов,
тросов, а также средних точек зон конструкции опор ВЛ ветровое давление
определяется умножением его значения на коэффициент , принимаемый по табл.2.5.2.

Таблица 2.5.2 Изменение коэффициента  по высоте в зависимости от типа местности

Высота расположения приведенного центра тяжести проводов, тросов и средних точек зон конструкций опор ВЛ над поверхностью земли, м	Коэффициент  для типов местности
	А	В	С
До 15	1,00	0,65	0,40
20	1,25	0,85	0,55
40	1,50	1,10	0,80
60	1,70	1,30	1,00
80	1,85	1,45	1,15
100	2,00	1,60	1,25
150	2,25	1,90	1,55
200	2,45	2,10	1,80
250	2,65	2,30	2,00
300	2,75	2,50	2,20
350 и выше	2,75	2,75	2,35

Примечание. Типы местности соответствуют определениям,
приведенным в 2.5.6.

Полученные значения ветрового давления должны быть
округлены до целого числа.

Для промежуточных высот значения коэффициентов  определяются линейной
интерполяцией.

Высота расположения приведенного центра тяжести проводов
или тросов  для
габаритного пролета определяется по формуле, м

,

где  — среднеарифметическое значение высоты
крепления проводов к изоляторам или среднеарифметическое значение высоты
крепления тросов к опоре, отсчитываемое от отметок земли в местах установки
опор, м;

 — стрела провеса провода или троса в середине пролета при
высшей температуре, м.
