Инструкция по сгущению геодезических сетей: советы и правила

Выбор метода съемки точек

В зависимости от конкретных условий и требований, существует несколько методов съемки точек при сгущении геодезических сетей

Важно выбрать подходящий метод для достижения высокой точности и эффективности работы

Ниже представлены основные методы выборочной съемки точек:

• Метод геодезического полигонального замыкания. Этот метод основан на съемке через замыкание геодезического полигона. Он применяется, когда требуется обеспечить высокую точность и надежность измерений.
• Метод трассирования линии. Этот метод используется при создании прямолинейных участков сети и требует измерения длины и местоположения точек по линейному объекту.
• Метод трассирования контура. Этот метод используется при создании контуров или участков сети, где измерения производятся по криволинейному объекту.
• Метод точечной съемки. Этот метод применяется при съемке отдельных точек, которые не связаны линейными или контурными объектами.

Выбор метода съемки точек зависит от конкретной задачи, доступных ресурсов и оборудования, а также требуемой точности и эффективности работы. Рекомендуется провести предварительный анализ и выбрать наиболее подходящий метод в каждом конкретном случае.

Осмотр и проверка рабочего состояния

При начале работы над созданием сети сгущения спутниковой геодезической сети важно провести осмотр и проверку рабочего состояния всего необходимого оборудования. Правильно функционирующее оборудование гарантирует точность измерений и успешное проведение геодезических работ

В процессе осмотра следует убедиться, что все инструменты и устройства в полной комплектации и находятся в исправном состоянии. Необходимо проверить наличие следующего оборудования:

Оборудование	Описание
Спутниковый приемник	Проверить функциональность, наличие сигнала спутников, актуальность программного обеспечения.
Теодолит	Убедиться в наличии рабочего заряда аккумулятора, проверить работу двигателя горизонтального и вертикального кругов.
Штатив	Удостовериться в надежности крепления прибора, проверить наличие уровня штатива.
Кабеля и соединения	Проверить целостность кабелей, правильное подключение их к приборам.
Система хранения данных	Убедиться в наличии достаточной емкости для сохранения измерений.

Также необходимо проверить настройки и наличие правильной системы координат во всех приборах и оборудовании. Неправильная система координат может привести к ошибкам в измерениях и затруднить последующую обработку данных.

После осмотра и проверки оборудования необходимо убедиться в правильной работе всей системы. Произведите несколько тестовых измерений с использованием всех компонентов сети. Проверьте точность полученных данных и убедитесь, что все работает нормально.

В случае обнаружения неисправности, следует связаться с сервисным центром или специалистом, чтобы устранить проблему и обеспечить правильное функционирование оборудования.

Особенности сгущения плановых геодезических сетей

Одной из особенностей сгущения плановых геодезических сетей является выбор оптимальной сетки пунктов. Для этого проводится предварительное обследование территории с учетом геометрических и геодезических особенностей. Важным фактором является учет природных препятствий, таких как реки, озера, горы, или технических сооружений, которые могут оказывать влияние на точность измерений.

Еще одной особенностью является выбор метода сгущения сети. Существует несколько подходов к решению данной задачи, включая классические методы и современные технологии, такие как спутниковая геодезия и системы ГНСС (глобальной навигационной спутниковой системы).

При сгущении сети необходимо учитывать требования к точности и плотности измерений. Оптимальная плотность сети зависит от конкретной задачи и условий проведения измерений

Важно также учитывать ресурсные возможности и время, необходимое для проведения работ

Одним из ключевых аспектов сгущения сети является контроль качества измерений. Это позволяет выявить и исправить ошибки и искажения результатов. Для этого применяются различные методы, включая статистические анализы и проверки на соответствие определенным критериям точности.

Таким образом, сгущение плановых геодезических сетей является важным этапом в процессе геодезических измерений. Правильно выполненное сгущение позволяет повысить точность и надежность получаемых результатов и использовать их в различных прикладных областях, таких как строительство, проектирование и картография.

Съемка ситуации

_______
Съемка ситуации заключается в привязке контуров и предметов местности к сторонам и вершинам теодолитного хода.

_______
Съемка ситуации может быть выполнена различными способами.

6.1. Способ прямоугольных координат (способ перпендикуляров)

_______
Ближайшая к контуру сторона хода принимается за ось абсцисс, точка А – за начало координат. Положение каждой точки определяется прямоугольными координатами X и Y. Перпендикуляры на местности строятся с помощью двузеркального эккера.

_______
Абсциссы отмеряют обычно с помощью мерной ленты, а ординаты – с помощью рулетки. Способ перпендикуляров применяется в основном при съемке вытянутых в длину контуров.

6.2. Способ полярных координат (полярный способ)

_______
В этом случае ближайшая к контуру сторона теодолитного хода принимается за полярную ось, начало линии – за полюс. Положение точек 1, 2, 3 определяется полярными углами ß₁, ß₂, ß₃; радиус – векторами d₁, d₂, d₃.

_______
Полярные углы измеряются с помощью теодолита одним полуприемом, причем лимб ориентируется по сторонам хода, стороны измеряются с помощью нитяного дальномера. При съемке особо важных контуров – с помощью ленты.

6.3. Способ линейных засечек

_______

Треугольники стараются делать близкими к равносторонним. Линейная засечка применяется часто при съемке строений. В этом случае расстояния измеряются лентой или рулеткой.

6.4. Способ угловых засечек

_______
Способ угловых засечек применяется в тех случаях, когда определить положение точки при помощи линейных измерений не удается.

6.5. Способ створов

_______
Положение точки Р определяется расстоянием 2-Р вдоль линии 2-Е. Положение створной линии определяется расстоянием 4-Е.

_______

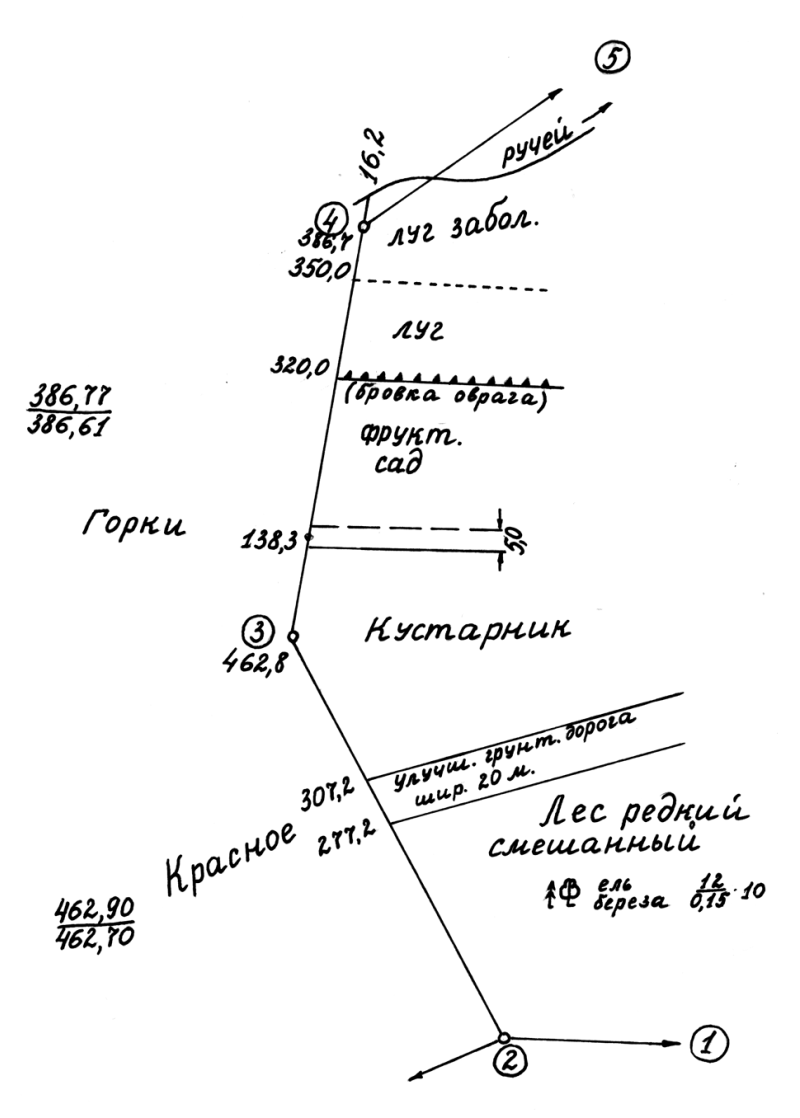

При съемке ситуации составляется абрис.

_______
Абрис – это схематический чертеж, составленный в произвольном масштабе.

_______
На абрисе зарисовывается снимаемая ситуация и записываются результаты выполняемых при съемке угловых и линейных измерений. Абрис составляется отдельно на каждую сторону теодолитного хода. На основе абриса производится нанесение контуров местности на план.

Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку «Показать результат»;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;

4.2 Сущность теодолитной съемки

_______
Теодолитная съемка выполняется с помощью теодолита и рулетки (или дальномера соотвествующей точности). В результате теодолитной съемки получают контурный план местности.

_______
Съемку контуров выполняют на основе съемочных теодолитных ходов, которые прокладываются в виде:а) замкнутых ходов,б) разомкнутых ходов,в) диагональных ходов.

_______
Теодолитная съемка складывается из следующих видов работ:
• прокладка теодолитных ходов и привязка их к пунктам геодезической сети,
• съемка ситуации,
• обработка результатов полевых измерений,
• построение плана.

_______
Длины сторон теодолитных ходов должны быть не более 350 м и не менее 20 м.

Методические указания по выполнению лабораторных работдля студентов, обучающихся по специальностям:

310900 ― «Землеустройство»,

Москва 2005УДК 528ЖУРНАЛ ИЗМЕРЕНИЙ И АБРИСмерная лента имеет длину

№ точек	Отсчеты по лимбу	Углы	Мера линии:1-е измерение2-е измерение	Углы наклона и расстояния до начала и конца наклона линии
Стоя-ния	Наблю-дения			КП и КЛ	среднее
			
1	2	3	4	5	6	7
Полигон по границе участка
23345	13132424242435354646	15833340214612772389340256223782111002927724410766289	5915335057113343520118275000233324155850	125125	4443	125	43,5	(2 – 3)462,90462,70462,90(3 — 4)386,77386,61386,69- 0,24386,45( 4 – 5)301.70301.56(5 – 6)284.36284.16	На 30,0 мY = 715(от 320,0 до 350,0)——

Примечание

№ точек	Отсчеты по лимбу	Углы	Мера линии:1-е измерение2-е измерение	Углы наклона и расстояния до начала и конца наклона линии
Стоя-ния	Наблю-дения			КП и КЛ	среднее
			
1	2	3	4	5	6	7
6781	5757686871718282	19411618383358265181292002112117481356262	30245549335950171601085253191643					(6 – 7)276.17276.07( 7 — 8)392.83392.63( 8 –1)362.07361.94(1 –2)434.92434.72	На 65.0 м;Y = 910(от 65 до 130.0)

№ точек	Отсчеты по лимбу	Углы	Мера линии:1-е измерение2-е измерение	Углы наклона и расстояния до начала и конца наклона линии
Стоя-ния	Наблю-дения			КП и КЛ	среднее
			
1	2	3	4	5	6	7
Диагональный ход с точки 5 на точку 2
59102	496496510510929211031103	18410447628722923273552561118119333362442101586732	2436164900405024381333402028295946421359	79577957	48204920	7957	48.520.0	(9 –10)414.90415.10(10 – 20236.05235.95

ЖУРНАЛ

№	№ точек и расстояния, м	Отсчеты по рейке	Превышения(h), мм	Средние превышения (h ср), мм
Задний (з), мм	Передний(п), мм
Прямой ход
1.	Реп. 12 – 1 105	09855770	12286013	— 243- 243	— 243
4785	4785
2.	1 – 2110	18406630	08855670	+ 955+ 960	+ 958
4790	4785
3.	2 –3108	24517238	10955880	+ 1356+ 1358	+ 1357
4787	4785
4.	3 – А107	13516136	21426925	791 789	— 790
4785	4783
 з п з —  п = ½ ( з —  п ) =	3240129838+ 2563+ 1282	2  h =  h =	+ 2563+ 1282 hср =	+ 1282

№	№ точек и расстояния, м	Отсчеты по рейке	Превышения(h), мм	Средние превышения (h ср), мм
Задний (з), мм	Передний(п), мм
Прямой ход
1.	А – 1100	12396027	05215305
2.	1 – 2110	02495034	15476336
3.	2 – 398	12436030	22557040
4.	3 – Реп. 12132	24757262	21846969

Постраничный контроль:ЖУРНАЛ

Точки стояния	Курган	1	1	2	2
Точки наблюдения	3	3	Труба	3	Труба
КП	— 018	+ 026	+ 158	— 007	+ 120
МО	— 001,0	+ 000		+ 000,5
КЛ	— 016	+ 026	+ 159	— 008	+ 118
v	— 017,0	+ 026,0		+ 007,5
S	335	256	373	497
h = S tg v	— 1,66	+ 1,94		— 1,08
I	1,23	1,19	1,19	1,11	1,11
f	0,01			+ 0,02
V	1,92	1,92	—	1,92	—
h	— 2,34	+ 1,21		— 1,87

Обратная засечка (задача Потенота)

Точки стояния	4	4	4	4	Ферма
Точки наблюдения	Ферма	2	1	2	Труба
КП	+ 035	+ 020	— 018	+ 014	+ 123
МО
КЛ	+ 036	+ 014	— 017	+ 016	+ 123
v
S	313		321		481
h = S tg v
I	1,10	1,10	1,10	1,10	1,16
f
V	5,61	1,69	1,97	1,69	—
h

Мензульный ход

Точки стояния	Ферма	5	5	6
Точки наблюдения	5	Ферма	6	5
КП	— 0°30´	— 0°30´	+ 0°01´	+ 0°01´
МО	— 0°00,0´	— 0°01,0´	+ 0°01,0´	0°00,0´
КЛ	— 0°30´	— 0°28´	— 0°01´	+ 0°01´
v	— 0°30,0´	— 0°29,0´	— 0°00,0´	+ 0°01´
S	197	196	237	237
h = S tg v	— 1,72	+ 1,65	+ 0,07
I	1,16	1,08	1,08	1,12
f
V	1,16	1,08	1,08	1,12
h	— 1,72	+ 1,65	+ 0,07

Точки стояния	6	7	7	7
Точки наблюдения	7	6	1	1
КП	+ 0°36´	— 0°36´	— 0°18´	— 0°04´
МО
КЛ	+ 0°35´	— 0°37´	— 0°18´	— 0°03´
v
S	209	210
h = S tg v
I	1,12	1,05	1,05	1,05
f
V	1,12	1,05	1,55	2,55
h

Триангуляция

В триангуляционных сетях каждая точка является узлом, а треугольник — элементом. Каждый треугольник имеет три стороны и три угла. Строение треугольников в сети должно быть таким, чтобы они были равномерно распределены по всему пространству и не пересекались друг с другом.

Преимущества триангуляции включают высокую точность измерений и возможность установления геометрической связи между всеми точками сети. Метод также обеспечивает гибкость при проведении измерений в поверхности, содержащей препятствия или недоступные участки.

Однако, при использовании триангуляции есть и некоторые ограничения. Во-первых, метод требует большого количества контрольных точек для достижения высокой точности. Во-вторых, для проведения измерений необходимо иметь просторную площадь без препятствий. Также, для построения треугольников требуется тщательная работа по вычислению координат и выбору подходящих методов геодезической обработки данных.

Тем не менее, триангуляция остается одним из важных методов сгущения плановых геодезических сетей и находит применение в различных областях, таких как строительство, инженерное дело, картография и геодезия.

Шаг 3: Съемка точек сгущения

Для съемки точек сгущения необходимо использовать специальные геодезические инструменты, такие как теодолит или электронный тахеометр. Эти инструменты позволяют определить координаты каждой точки с высокой точностью.

Процесс съемки точек сгущения обычно включает в себя следующие шаги:

1.	Установка геодезического инструмента на измерительной станции.
2.	Определение начальной точки сгущения.
3.	Наведение инструмента на следующую точку сгущения.
4.	Измерение угловой ориентации и горизонтального и вертикального углов до каждой точки.
5.	Запись координат и углов для каждой точки.
6.	Переход к следующей точке сгущения и повторение процесса.

В результате съемки точек сгущения создается плотная сеть координат, которая может быть использована для дальнейших измерений и анализа данных. Это позволяет сделать более точные и надежные расчеты геодезических параметров.

После того как все точки сгущения были измерены и записаны, можно переходить к следующему шагу — анализ и обработка данных.

Преимущества использования геодезической сети сгущения в инженерных изысканиях

1. Точность измерений:

Геодезическая сеть сгущения позволяет обеспечить высокую точность и надежность результатов геодезических измерений. Благодаря использованию широкой сетки геодезических пунктов, можно достичь более точных измерений как в городских условиях, так и в отдаленных районах. Более точные измерения в свою очередь способствуют более точному проектированию и строительству инженерных сооружений.

2. Увеличение площади покрытия:

Геодезическая сеть сгущения предоставляет возможность охватить значительно большую площадь для проведения изыскательских работ

Это особенно важно при выполнении крупномасштабных проектов, таких как строительство дорог, железных дорог, аэропортов и т.д. Благодаря геодезической сети сгущения можно проводить измерения на большем расстоянии, что экономит время и ресурсы

3. Улучшение точности и картографической основы:

Геодезическая сеть сгущения позволяет улучшить качество и точность картографической основы. Точные данные, полученные с помощью геодезической сети сгущения, могут быть использованы при создании различных карт и планов городов, населенных пунктов, топографических карт и др. Улучшенная картографическая основа, в свою очередь, способствует более качественному и точному планированию городского развития и инженерных проектов.

4. Улучшение координатного привязывания:

Геодезическая сеть сгущения позволяет улучшить координатное привязывание объектов на местности. Благодаря точным данным о географическом положении объектов, можно более точно определить координаты строительных объектов, дорог, коммуникаций и других инженерных сооружений. Это является важным аспектом для проектирования, строительства и обслуживания инфраструктуры.

5. Интеграция данных из различных источников:

Геодезическая сеть сгущения облегчает процесс интеграции данных из различных источников и систем координат. Благодаря применению единой системы координат и точной привязке к геодезическому пункту, можно совместить данные из различных систем и использовать их в единой информационной системе. Это облегчает взаимодействие между различными организациями и улучшает обмен информацией во время выполнения инженерных изысканий.

Таким образом, использование геодезической сети сгущения является важным фактором для успешного выполнения инженерных изысканий. Это позволяет обеспечить точность измерений, увеличить покрытие площади, улучшить картографическую основу, улучшить координатное привязывание и интегрировать данные из различных источников.

Треугольникование

Для проведения треугольникования необходимо выбрать исходные точки, которые будут служить вершинами треугольников. Разбиение области происходит путем соединения выбранных точек прямыми линиями, таким образом, что все получившиеся треугольники в сумме покрывают всю исходную область.

При выборе точек для треугольникования следует учитывать их равномерное распределение по области. Чем плотнее расположены треугольники, тем выше точность полученной сети и точности будущих измерений.

Преимуществом треугольникования является его простота и возможность использования в различных условиях. Также данный метод позволяет проводить быструю обработку данных и достичь высокой точности результатов.

Треугольникование широко применяется в геодезии для проведения различных геодезических измерений, включая высотные измерения, определение площадей и объемов объектов, создание карт и планов. Кроме того, данный метод также используется в компьютерном моделировании и создании трехмерных моделей объектов для различных инженерных и архитектурных проектов.

Технологические особенности построения геодезической сети сгущения

Одной из ключевых особенностей является выбор оптимальной схемы построения. Существует несколько типов сетей сгущения, включая регулярные, квазирегулярные и нерегулярные сети. Выбор схемы зависит от конкретной задачи и требуемой точности измерений.

Для построения сети сгущения необходимо также учесть особенности территории, на которой будет развернута сеть

Важно учитывать рельеф местности, наличие препятствий, таких как реки или горы, а также влияние факторов окружающей среды, например, магнитное поле Земли

При построении сети сгущения используется специальное оборудование, включающее геодезические инструменты, приемники GPS и спутниковую навигационную систему

Важно правильно настроить и калибровать все приборы для достижения высокой точности измерений

Особенности
Важность
Выбор схемы
Высокая
Учет особенностей территории
Высокая
Использование специального оборудования
Высокая

Технологические особенности построения геодезической сети сгущения играют решающую роль в достижении высокой точности измерений. С учетом всех особенностей и правильным применением современной техники можно создать сеть сгущения, которая будет удовлетворять требованиям задачи и обеспечивать надежность результатов измерений.

Выбор оптимальной методики построения схемы геодезической сети сгущения

При выборе оптимальной методики необходимо учитывать следующие факторы:

Фактор	Значимость
Точность	Высокая
Скорость	Высокая
Затраты	Низкие
Применимость к конкретному проекту	Высокая

Одним из распространенных методов построения схемы геодезической сети сгущения является метод троевязи. Он основан на измерении горизонтальных и вертикальных углов между тремя точками и определении их координат с использованием геодезических формул и вычислений. Этот метод обладает высокой точностью и применимости, однако требует больших затрат времени и усилий.

Другим методом является метод электронных тахеометров. Он позволяет быстро и точно измерить горизонтальные и вертикальные углы, а также расстояния между точками. При этом для вычисления координат точек используется математическая модель, основанная на измеренных параметрах. Этот метод меньше зависит от человеческого фактора, чем метод троевязи, и обеспечивает высокую точность и скорость выполнения работ.

Определение оптимальной методики построения схемы геодезической сети сгущения зависит от конкретных требований и особенностей проекта

Важно учитывать не только требуемую точность, но и финансовые и временные ограничения. Правильный выбор методики позволит провести геодезические работы эффективно и соответствующим образом реализовать проект

Методы создания геодезических сетей

_______
Плановые геодезические сети создаются методами триангуляции, полигонометрии и трилатерации. При построении геодезической сети методом триангуляции на местности закрепляется ряд точек, которые в своей совокупности образуют систему треугольников. В треугольниках измеряются все углы и некоторые стороны, которые называются базисными. По длине базисной стороны и измеренным углам, вычисляют длины всех сторон, а затем координаты всех пунктов сети.

_______

Метод полигонометрии заключается в построении на местности системы ломанных линий, называемых полигонометрическими ходами. Эти ходы прокладывают обычно между пунктами триангуляции. В полигонометрических ходах измеряются все углы поворота и длины всех сторон.

_______

При построении сети методом трилатерации на местности также строится сеть треугольников, в которых при помощи высокоточных дальномеров измеряются все стороны.

_______
Сети сгущения строят для дальнейшего увеличения плотности (числа пунктов, приходящихся на единицу площади) государственных сетей. Плановые сети сгущения подразделяют на 1-й.и 2-й разряды.

_______
Съемочные сети — это тоже сети сгущения, но с еще большей плотностью. С точек съемочных сетей производят непосредственно съемку предметов местности и рельефа для составления карт и планов различных масштабов.

_______
Специальные геодезические сети создают для геодезического обеспечения строительства сооружений. Плотность пунктов, схема построения и точность этих сетей зависят от специфических особенностей строительства.

_______
Государственные высотные геодезические сети создают для
распространения по всей территории страны единой системы высот. За начало высот в Российской Федерации и некоторых других странах принят средний уровень Балтийского моря, определение которого проводилось в период с 1825 до 1840 г. Этот уровень отмечен горизонтальной чертой на медной металлической пластине, укрепленной в устое моста через обводной канал в Кронштадте.

_______
Между пунктами государственных высотных геодезических сетей высокой точности (1-го класса) размещают пункты высотных сетей низших классов (2-го, 3-го и т.д.). Несколько пересекающихся ходов называют сетями. Как правило, сети создают из ходов, прокладываемых между тремя или более точек. В целом точки (реперы) высотных сетей, называемых нивелирными, достаточно равномерно распределены на территории страны.

_______
На незастроенной территории расстояния между реперами составляют 5…7 км, в го-
родах сеть реперов в 10 раз плотнее

_______
Для решения ограниченного круга вопросов при изысканиях, строительстве и эксплуатации зданий и сооружений создают высотную сеть технического класса.

_______
Как правило, сети образуют полигоны с узловыми точками (общими точками пересечения двух или более ходов одного и того же класса). Каждый нивелирный ход опирается обоими концами на реперы ходов более высокого класса или узловые точки.

Шаг 2: Установка контрольных пунктов

После определения исходных данных и выбора метода сгущения геодезической сети, необходимо приступить к установке контрольных пунктов. Контрольные пункты представляют собой особые маркеры на местности, которые позволяют точно определить координаты и высоту каждого пункта в сети.

Шаг 1: Выберите места для установки контрольных пунктов. Они должны быть расположены на видимых и устойчивых местах, чтобы исключить возможность их перемещения или разрушения, а также обеспечить удобный доступ для работы с ними.

Шаг 2: Установите контрольные пункты в выбранных местах. Для этого воспользуйтесь специальными геодезическими инструментами, например, теодолитом или GPS-приемником. Определите координаты каждого пункта в глобальной системе координат (например, WGS84) и запишите их.

Шаг 3: Придайте контрольным пунктам уникальные идентификаторы или номера. Это поможет вам проводить работы со сгущенной геодезической сетью и связывать данные каждого пункта с его координатами и высотой.

Шаг 4: Проверьте правильность установки контрольных пунктов и точность определения их координат. Для этого можно использовать независимые геодезические измерения или сравнить их с уже имеющимися данными о местности.

После завершения этого шага вы будете иметь набор контрольных пунктов, которые позволят вам создать надежную и точную геодезическую сеть для дальнейшей работы.

Схема сгущения геодезической сети

Для создания схемы сгущения геодезической сети используется современное оборудование глобальной навигационной спутниковой системы (GNSS), которое обеспечивает высокую точность определения координат точек.

Оптимальные методы и алгоритмы сгущения геодезической сети позволяют достичь максимальной точности измерений при минимальном количестве геодезических пунктов. Для этого используются различные критерии и условия, учитывающие географические особенности района, требуемую точность и степень сгущения сети.

С помощью схемы сгущения геодезической сети возможно проведение высокоточных геодезических и геофизических измерений, таких как определение координат точек, определение гравитационного поля Земли, мониторинг деформаций земной поверхности и другие исследования, требующие точной геопривязки.

Сгущение геодезических сетей: начальные этапы работы

1. Подготовка данных: важным первым шагом является подготовка исходных данных, полученных в результате выполнения предыдущих работ по созданию первичной геодезической сети. Необходимо проверить стабильность и точность существующих измерений, а также отфильтровать сильно выбивающиеся значения.

2. Выбор метода сгущения сети: вторым шагом является выбор метода сгущения геодезической сети. Для этого необходимо учитывать ряд факторов, таких как размер и форма сети, требуемая точность и масштаб исследования. Существуют различные методы сгущения, включая регулярное сгущение, сгущение по обьектам и др.

3. Расчет сгущения сети: третий этап работы включает расчет параметров сгущения геодезической сети. В процессе расчета определяются новые точки, которые добавляются к существующей сети, а также проводятся коррекции координат существующих точек.

4. Проведение дополнительных измерений: для повышения точности сгущенной геодезической сети может потребоваться проведение дополнительных измерений. Это может включать измерение новых ориентиров, контрольных точек или проверку существующих станций.

5. Анализ и проверка результатов: последний этап работы по сгущению геодезической сети включает анализ и проверку полученных результатов

Важно проверить соответствие новых координат рамкам требуемой точности и провести анализ точек сети на наличие ошибок или аномалий

Выполнение этих начальных этапов позволяет успешно осуществить процесс сгущения геодезической сети и получить более точные и детализированные данные.

Размещение контрольных пунктов на местности

Для размещения контрольных пунктов на местности следует выполнять следующие шаги:

1. Выбор площадки — необходимо выбрать подходящую площадку для размещения контрольного пункта. Площадка должна быть ровной и устойчивой, чтобы обеспечить надежную фиксацию пункта.
2. Подготовка местности — перед размещением пункта необходимо очистить площадку от растительности и препятствий, которые могут помешать проведению измерений.
3. Установка основания — на выбранной площадке необходимо установить основание контрольного пункта. Основание может быть выполнено из бетона или других материалов, обеспечивающих надежную фиксацию пункта в течение длительного времени.
4. Установка марки — на основание следует установить марку контрольного пункта. Марка может быть выполнена из металла или других материалов, которые обладают высокой устойчивостью к воздействию внешних факторов.
5. Фиксация координат — после установки марки необходимо выполнить измерения для определения координат контрольного пункта. Для этого применяются специальные геодезические инструменты и методы измерения.
6. Зафиксированные координаты — после выполнения измерений координаты контрольного пункта записываются и используются в дальнейшем при сгущении геодезической сети.

Размещение контрольных пунктов на местности является важным этапом при сгущении геодезической сети. Только правильно размещенные и надежно фиксированные пункты позволяют получить точные результаты измерений и создать качественную геодезическую сеть.

Шаг 4: Обработка и анализ полученных данных

После того, как все данные собраны, необходимо их обработать и проанализировать для получения окончательных результатов. В этом шаге проводятся следующие действия:

1. Идентификация и редакция данных: проверка и исправление возможных ошибок, удаление выбросов и помех в данных;
2. Вычисление базовых величин: расчет координат и высот пунктов, величин пролетов и угловых наблюдений;
3. Оценка точности измерений: определение погрешности и оценка проходимости сети;
4. Подготовка отчетов и графической документации: создание таблиц, диаграмм и графиков для наглядного представления результатов;
5. Сравнение существующих данных: анализ полученных результатов с данными предыдущих измерений для определения изменений и деформаций местности;
6. Внесение корректировок и уточнений: при необходимости вносятся корректировки в данные, основываясь на результатах анализа;
7. Проверка и верификация данных: применение различных методов и алгоритмов для проверки точности и согласованности данных;
8. Формирование окончательных результатов: составление окончательных отчетов, карт и других документов, содержащих подробные результаты и анализ проведенной геодезической сети.

Весь процесс обработки и анализа данных требует точности и внимания к деталям, поскольку от него зависит достоверность и качество полученных результатов. Поэтому необходимо применять проверенные методы и проводить дополнительные контрольные измерения для подтверждения точности и надежности сгущенной геодезической сети.

Топология геодезической сети сгущения: структура и связи

Структура геодезической сети сгущения имеет свою топологию — способ организации пунктов в сети и их взаимосвязи. Основные элементы топологии геодезической сети сгущения включают следующие:

Элемент	Описание
Главные пункты	Наиболее точные и надежные пункты, установленные с использованием высокоточных измерительных приборов.
Дополнительные пункты	Пункты, устанавливаемые для увеличения плотности сети и обеспечения более точных измерений в определенных областях.
Связи между пунктами	Определение геодезических расстояний и направлений между пунктами, позволяющее построить сетку координат на территории.

Структура и связи в геодезической сети сгущения позволяют получать точные координаты и высотные отметки на любой точке внутри сети. Это обеспечивает необходимую основу для определения границ земельных участков, создания карт и планов, а также для проведения инженерно-геодезических изысканий и строительства.
