Все значки на географических картах

Реки и водные ресурсы

Скорость и направление течения реки (0,6 м/с)
Характеристика рек и каналов: 30 — Ширина (м), 0,8 — Глубина (м), К — Тип грунта (К — каменистый, П — песок, Т — твердый, В — вязкий)
Отметка урезов воды, высота берега над уровнем моря (393м)
Броды: 0,3 — глубина, 10 — длина, К — каменистый грунт, 1,0 — скорость (м/сек)
Болото проходимое
Болото непроходимое
Характеристика мостов: Д — материал постройки (Д — деревянный, К — каменный, ЖБ — железобетонный), 43 — длина моста, 4 — ширина проезжей части (м), 10 — грузоподъемность в тоннах

Лесная просека и ширина в метрах (2м)
Полевые и лесные дороги
Зимник, действующая автодорога только в зимнее время года, в холодный период. Может проходить по болотам.
Грунтовая дорога, 6 — ширина проезжей части в метрах
Гать — дорога с деревянным покрытием, настил из бревен, 3 — ширина проезжей части
Гать
Ж/Д полотно
Газопровод
Линии электропередач (ЛЭП)
Разобранная железная дорога
Однопутная железная дорога, узкоколейка. Также ж/д мост
Шоссе: 6 —ширина покрытой части, 8 — ширина всей дороги от канавы до канавы в метрах; Щ — материал покрытия (Б — булыжник, Г — гравий, К — камень колотый, Шл — шлак, Щ — щебень)

Обозначение парка на плане местности

Сюда входят все типы общественных парков, скверов, насаждений. Это комплексный знак, и обычно отмечает совокупность определенных деталей ландшафта (рисунок 3).

Обозначение парка на плане местности может осуществляется одним из следующих способов:

1. Монолитная заливка определенного цвета (чаще всего светло-зеленого) с очерченными границами. В центральной части фигуры будет нанесено название парка. Применимо на любых масштабах.
2. Миниатюра парка, которая отражает его внутреннюю структуру – дорожки, расположение насаждений, выходы. Используется на крупномасштабных, приблизительных, картах.

Виды условных знаков на картах

Условные знаки географических карт необходимы для отображения на плане местности схематических объектов, их особенностей и характеристик. Делятся на три разновидности, которые определяются масштабностью: линейные, площадные и точечные. Каждая из них включает в себя схожие по особенностям объекты: индустриальные постройки и административные объекты (мосты, железнодорожные переправы, границы между областями и странами) или детали природного ландшафта. Каждая группа обозначается простым и легко запоминающимся значком. Например, хвойные леса представлены схематичным символом сосны (Рисунок 4). Он достоверно отображает род предмета и универсален для большинства планов местности, что обеспечит удобную и мгновенную ориентировку в любых условиях.

Основные требования к значкам, по которым можно осуществить подбор подходящей географической карты:

1. Удобочитаемость и узнаваемость;
2. Отсутствие перегруженности элементов;
3. Легкость в запоминании;
4. Компактность и достоверность.

Что включают в себя условные знаки топографических карт, мы рассмотрим далее.

Линейные знаки

Линейные условные знаки на карте изображают объекты, имеющие определенную протяженность (Рисунок 5).

Среди них:

1. Дороги (автострады, трассы, шоссе, тропинки). Разделяются на грунтовые и асфальтированные. Современные и пригодные для автомобильной езды выделяются оранжевым. Серым или черным представлены не асфальтированные участки дороги или тропы;
2. Железнодорожные и трамвайные колеи. Разделяются по количеству путей (одна или несколько пар рельс), ширине (узкая или стандартная), а также общему состоянию (рабочие, закрытые и в режиме стройки). Обозначаются горизонтальной линией, на которую нанесены перпендикулярные черточки в порядке: одна колея – одна черта. На линию наносится прямоугольник, который обозначает здание вокзала или платформу;
3. Мосты. Различаются в зависимости от материала (железобетонные, деревянные, каменные и другие), количества ярусов, динамики (цельный, раздвижной или подъемный). Понтонные (плавучие) обозначаются отдельными символами;
4. Газо- или нефтепроводы;
5. Линии электропередач;
6. Вышки сотовой или радиосвязи;
7. Реки любой длины или ручьи, каналы;
8. Любые ограждения или стены,
9. Границы между населенными пунктами и странами.

Представлены цветными тонкими, полужирными и жирными линиями (прямыми, кривыми). Стоит отметить, что точной является только их длина в миллиметрах с переводом в масштабе.

На географических картах отсутствует правильное обозначение ширины линейных знаков.

Преувеличенная ширина упрощает процесс чтения. К данной группе относятся также изолинии (изогипсы), необходимые для объемного обозначения форм и особенностей территории.

Площадные знаки

Площадные (они же масштабные) условные знаки на карте местности нужны для правильной передачи формы и очертаний, рельефа, размеров и расположения крупных географических объектов (Рисунок 6). Также носят название «контурные». В их число входят как отдельные участки местности, так и целые города. Имеют достоверную длину и ширину в двухмерной плоскости, представленную в уменьшенном масштабе (например, 1:10000) и максимально приближенные к действительности формы. Их структура делится на контур и цветной фон, штриховку или сетку одинаковых символов, обозначающих свойства объекта.

Виды условных знаков на картах

Условные знаки географических карт необходимы для отображения на плане местности схематических объектов, их особенностей и характеристик. Делятся на три разновидности, которые определяются масштабностью: линейные, площадные и точечные. Каждая из них включает в себя схожие по особенностям объекты: индустриальные постройки и административные объекты (мосты, железнодорожные переправы, границы между областями и странами) или детали природного ландшафта. Каждая группа обозначается простым и легко запоминающимся значком. Например, хвойные леса представлены схематичным символом сосны (Рисунок 4). Он достоверно отображает род предмета и универсален для большинства планов местности, что обеспечит удобную и мгновенную ориентировку в любых условиях.

Основные требования к значкам, по которым можно осуществить подбор подходящей географической карты:

1. Удобочитаемость и узнаваемость;
2. Отсутствие перегруженности элементов;
3. Легкость в запоминании;
4. Компактность и достоверность.

Что включают в себя условные знаки топографических карт, мы рассмотрим далее.

Линейные знаки

Линейные условные знаки на карте изображают объекты, имеющие определенную протяженность (Рисунок 5).

Среди них:

1. Дороги (автострады, трассы, шоссе, тропинки). Разделяются на грунтовые и асфальтированные. Современные и пригодные для автомобильной езды выделяются оранжевым. Серым или черным представлены не асфальтированные участки дороги или тропы;
2. Железнодорожные и трамвайные колеи. Разделяются по количеству путей (одна или несколько пар рельс), ширине (узкая или стандартная), а также общему состоянию (рабочие, закрытые и в режиме стройки). Обозначаются горизонтальной линией, на которую нанесены перпендикулярные черточки в порядке: одна колея – одна черта. На линию наносится прямоугольник, который обозначает здание вокзала или платформу;
3. Мосты. Различаются в зависимости от материала (железобетонные, деревянные, каменные и другие), количества ярусов, динамики (цельный, раздвижной или подъемный). Понтонные (плавучие) обозначаются отдельными символами;
4. Газо- или нефтепроводы;
5. Линии электропередач;
6. Вышки сотовой или радиосвязи;
7. Реки любой длины или ручьи, каналы;
8. Любые ограждения или стены,
9. Границы между населенными пунктами и странами.

Представлены цветными тонкими, полужирными и жирными линиями (прямыми, кривыми). Стоит отметить, что точной является только их длина в миллиметрах с переводом в масштабе.

На географических картах отсутствует правильное обозначение ширины линейных знаков.

Преувеличенная ширина упрощает процесс чтения. К данной группе относятся также изолинии (изогипсы), необходимые для объемного обозначения форм и особенностей территории.

Площадные знаки

Площадные (они же масштабные) условные знаки на карте местности нужны для правильной передачи формы и очертаний, рельефа, размеров и расположения крупных географических объектов (Рисунок 6). Также носят название «контурные». В их число входят как отдельные участки местности, так и целые города. Имеют достоверную длину и ширину в двухмерной плоскости, представленную в уменьшенном масштабе (например, 1:10000) и максимально приближенные к действительности формы. Их структура делится на контур и цветной фон, штриховку или сетку одинаковых символов, обозначающих свойства объекта.

У любой карты есть свой особый язык — специальные условные знаки. География изучает все эти обозначения, классифицирует их, а также разрабатывает новые символы для обозначения тех или иных объектов, явлений и процессов. Иметь общее представление об условных картографических знаках полезно абсолютно всем. Такие знания не только интересны сами по себе, но и наверняка пригодятся вам в реальной жизни.

Данная статья посвящена условным знакам в географии, которые используются при составлении топографических, контурных, тематических карт и крупномасштабных планов местности.

Азбука карты

Подобно тому, как наша речь состоит из букв, слов и предложений, так и любая карта включает в себя набор определенных обозначений. С их помощью топографы переносят на бумагу ту или иную местность. Условные знаки по географии — это система особых графических символов, используемых для обозначения конкретных объектов, их свойств и характеристик. Это своеобразный «язык» карты, созданный искусственно.

Довольно сложно сказать, когда именно возникли самые первые географические карты. На всех континентах планеты археологи находят древние примитивные рисунки на камнях, костях или дереве, созданные первобытными людьми. Так они изображали местность, в которой им приходилось жить, охотиться и защищаться от врагов.

Современные условные знаки на картах по географии отображают все самые важные элементы местности: формы рельефа, реки и озера, поля и леса, населенные пункты, пути сообщения, границы стран и т. д. Чем крупнее масштаб изображения — тем больше объектов можно нанести на карту. Например, на подробном плане местности, как правило, отмечены все колодцы и источники питьевой воды. В то же время на карте области или страны отмечать такие объекты будет глупо и нецелесообразно.

Условные обозначения на плане местности

Первая проблема, с которой сталкивался каждый, кто хоть раз рисовал географическую модель – каким образом отметить сложные логические элементы (к примеру, дерево)? Индивидуально рисовать каждую деталь достаточно долго, и можно применить спецсимвол или оговоренный заранее образ. По такому принципу и работают условные обозначения на плане местности (рисунок 1).

Создается список заранее оговоренных изображений, которые используются для пометки определенных типов ландшафта и его деталей. Это облегчает работу с картой, и дает более полное представление о происходящем. Такой подход используется во всех картах, и все символы выглядят примерно одинаково.

Как преобразовать знакомый объект в символьное изображение? Воспользуйтесь стандартной таблицей символов для разметки локации. В случае, если же вы не находите нужный, то создайте символ самостоятельно. Нарисуйте контуры, которые бы максимально отображали суть объекта, после чего подпишите его в легенде и разместите на подходящем месте. Размещение играет роль, и его следует делать по правилам.

Символ должен располагаться на масштабируемой дистанции от трех ближайших знакомых точек. К примеру, вы точно знаете расстояние от сосны, гнилого дубового пня и старой хижины к озеру, где водятся раки. Укажите координаты каждого из ориентиров, и затем проведите от них прямую к локации водоема. Затем, на полученном пересечении и расположите пиктограмму озера. Аналогичное действие можно проделать с горами, холмами и реками, подставив их на место любой из переменных. Условные обозначения на плане местности не требуют строжайшей достоверности. Хоть триангуляционный метод и обеспечивает высокую точность, но есть и другие способы. Один из них – нанесение маркеров по наитию.

Рисунок 1. Так выглядят планы местности

Такой подход обеспечивает приблизительную первичную ориентировку, но на точность не претендует. Нередко на уроках географии преподаватели младшей школы задают своим ученикам нанесение условных обозначениях плана местности, 3 класс приходится на период изучения базовых знаний о разметке, и развивает пространственное мышление.

Условные знаки географических карт

Условные знаки на карте представлены в виде упрощенных графических символов, обозначающих объекты ландшафта, например, горные кряжи, озера, лесопосадки, тропинки, автострады, общественные и жилые здания, границы между населенными пунктами. Значки различаются в зависимости от типа применения. Например, для городских планов они будут одними, а для загородных – совершенно другими.

Выделяют следующие группы знаков (Рисунок 2):

1. Научные или справочные. Включают типы почв, подробности ландшафта и грунта, расположенные на территории ископаемые, типы водоемов и деревьев, распространенных животных, птиц и рыб, здания, муниципальные и социально-культурные памятники, транспортные развязки и многое другое. Предназначение таких схем – детальное отображение всех важных особенностей ландшафта для точной ориентировки. Также используются в ознакомительных целях;
2. Учебные. Разрабатываются для обучения детей дошкольного и школьного возраста. Зачастую интерактивные и интуитивно понятные;
3. Туристические. Без них невозможно представить багаж любого путешественника. Содержат точные детали ландшафта. Однако больше внимания уделено тропинкам в лесах и горах, переходам по пересеченной или заболоченной местности. В эту группу входят и городские варианты, которые наглядно объясняют новый город. С их помощью легко посетить все экскурсионные места, не заблудившись в переплетении жилых кварталов и многочисленных улиц.

Чем более новая схема, тем больше она соответствует реальному расположению всех объектов. Зачастую представлена в цветном виде для более легкой ориентировки.

Структура всех географических карт – и устаревших, и современных – делится на две основных части:

• Схематически отображенный ландшафт. Расцветки вызывают правильные ассоциации с реальными составляющими рельефа: лесопосадки зеленые, водоемы голубые или синие, возвышенности коричневые, автострады красные или оранжевые, а железнодорожные колеи черные. Иногда указываются детали, например, материал моста или тип леса. Впрочем, на каждом плане отображено гораздо больше знаков, многие из них могут казаться на первый взгляд непонятными;

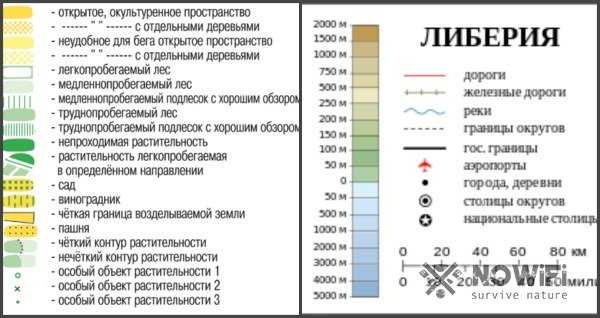

• Легенда (Рисунок 3). Легендой называют разъяснения к каждой отдельно взятой схеме. Общей стандартизации в картографии нет, но расшифровка обозначений и содержание должны присутствовать в обязательном порядке, иначе она считается недействительной. Найти легенду можно на свободных полях. Иногда для нее выделяется отдельное место. Даже если вы забыли, что означают пиктограммы на плане, обратившись к легенде, можно интуитивно разобраться.

Вопреки сложившимся стереотипам, для чтения географической карты не нужно обладать специализированными навыками, и справиться с этой задачей может даже школьник. Столкнувшись с новой схемой, достаточно ознакомиться с легендой и приступать к ориентировке.

Немного истории или как изменялись условные знаки географических карт

География — это наука, которая необычайно тесно связана с историей. Углубимся в нее и мы, чтобы узнать, как выглядели картографические изображения много веков назад.

Так, для старинных средневековых карт была характерна художественная передача местности с широким использованием рисунков в качестве условных знаков. География на то время только начинала развиваться как научная дисциплина, поэтому при составлении картографических изображений часто искажался масштаб и очертания (границы) площадных объектов.

С другой стороны, все рисунки на старых чертежах и портуланах были индивидуальны и целиком понятны. А вот в наши дни приходится подключать память, чтобы усвоить, что означают те или иные условные знаки на картах по географии.

Примерно со второй половины XVIII века в европейской картографии наметилась тенденция к постепенному переходу от индивидуальных перспективных рисунков к более конкретным плановым условным обозначениям. Параллельно с этим возникла потребность в более точном отображении расстояний и площадей на географических картах.

Как правильно читать условные знаки на карте

Знание обозначений на топографической карте поможет быстро и правильно прочитать карту. Так человек с лёгкостью сможет понять, где он находится, и что его окружает. Топографические карты, которые имеют разный масштаб, применяют идентичные, похожие друг на друга знаки. Даже если не учить такие значки, то можно по логике догадаться, какой знак что обозначает.

На таких картах можно увидеть напечатанные стрелки, которые обозначают направление топографической съемки. Это поможет сориентироваться по сторонам света. Чаще всего стрелка направлена на север. Не реже на карты наносят координатную сетку, при помощи которой с легкостью определяют координаты любой точки. Это удобно в том случае, когда турист заблудился. При помощи такой сетки можно определить своё местоположение, построить азимут и выйти из непонятной местности.

Какие-то предметы на топографических картах обозначаются определенными знаками. Эти обозначения принято ГОСТом, поэтому независимо от масштабов, а также производителя карт, обозначения будут одинаковыми. Поэтому достаточно выучить базовые значения, и ориентироваться по ним.

При планировании похода лучше найти онлайн-карту желаемой местности и распечатать ее. Это значительно упростит перемещение, так как будет рассматриваться только конкретный участок. Если такой возможности нет, то можно воспользоваться обычной топографической картой и ориентироваться по ней.

Туризм – дело увлекательное. Самостоятельно построить маршрут для путешествия с семьей и друзьями может любой турист, который умеет пользоваться топографической картой. Чтоб читать такую карту, и ориентироваться по ней, достаточно изучить базовые обозначения: лесов, болот, дорог. Некоторые туристы рекомендуют заранее отметить домики лесников, чтоб в случае чрезвычайной ситуации можно было к ним обратиться. Но и без знания обозначений, можно логически догадаться, что ожидает туриста в его путешествии.

Мне нравитсяНе нравится

Условные знаки

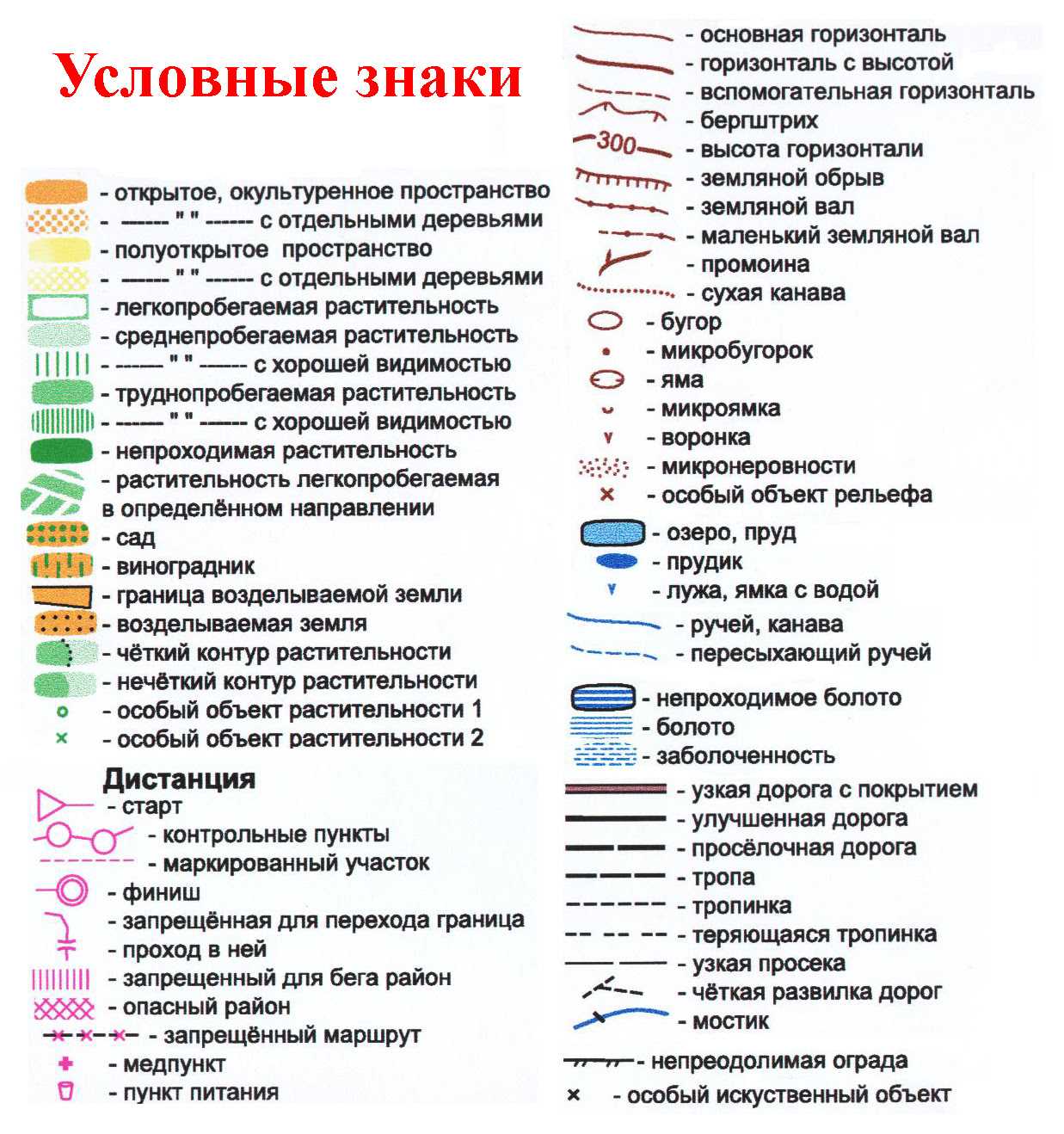

Для понимания карты составляется таблица под названием «Условные знаки», которая располагается на первой обложке атласа или рядом с картой. Статья рассказывает об условных знаках, их видах и специализации.

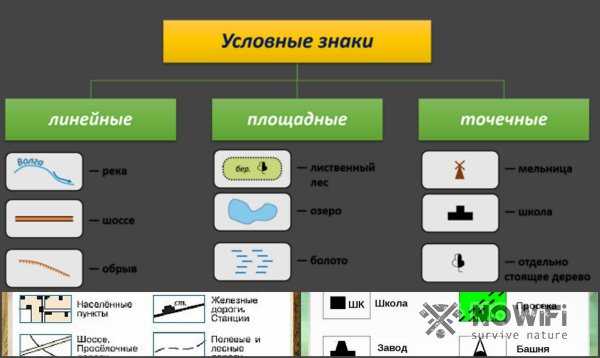

• В зависимости от способа изображения знаки делятся на линейные, контурные, внемасштабные, пояснительные.
• Линейными знаками показывают дороги, реки, каналы, ЛЭП, различные изолинии (высоты, температуры, давления).
• Контурные или площадные знаки нужны для изображения морей, озер, стран, городов и лесов на планах.
• Внемасштабные знаки используются при указании типа полезного ископаемого, водопада, на планах колодцы, башни, родники.
• Типичный пояснительный знак – название города, реки, моря.

Обозначения условных знаков, относящиеся к водным объектам рисуются синим цветом, рельеф коричневым, названия городов, границы стран черным.

Рельеф на топографических картах изображается изолиниями, которые называются горизонталями. Это линии одинаковых высот. Небольшие штрихи, «прикрепленные» к горизонталям (бергштрихи), показывают направление понижения в рельефе. Цифры на горизонталях указывают абсолютную высоту. На пологом склоне горизонтали редкие, на крутом сближаются.

Овраги и обрывы обозначаются небольшими треугольниками, их вершина направлена в сторону понижения.

Рис. 1. Условные знаки рельефа.

На географических картах рельеф может изображаться цветом. В этом случае рядом с картой помещается шкала глубин и высот.

Гидрографические или водные объекты имеют цифры, подписанные синим цветом. Это глубина в определенном месте, а также урез воды, то есть абсолютная высота водной поверхности. Рядом с рекой помещаются стрелки, указывающие направление течения.

Болота рисуются короткими горизонтальными штрихами, солончаки вертикальными.

Гидротехнические сооружения (мосты, плотины, дамбы, пристани) отображаются черным цветом.

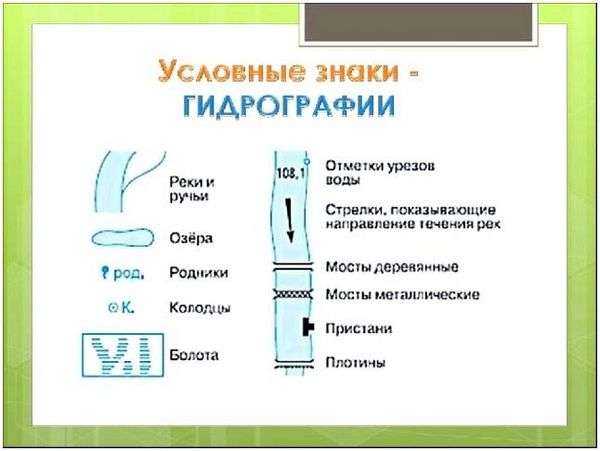

Рис. 2. Условные знаки гидрографии.

На планах особыми знаками черным цветом показывается растительность, подписывается вид деревьев (ель, сосна, береза).

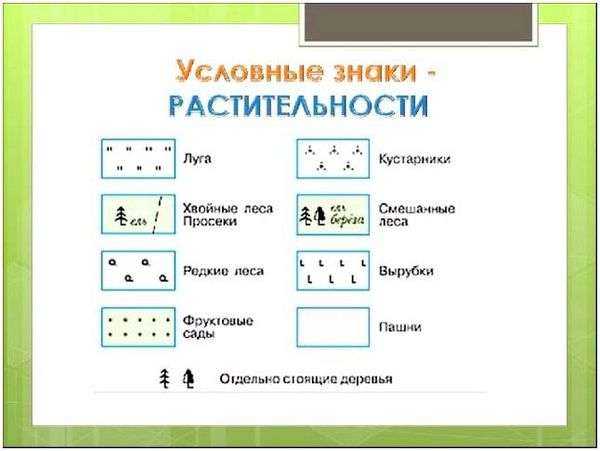

Рис. 3. Условные знаки растительности.

На физических картах точками, нанесенными поверх цветных участков, обозначаются пески. Стрелки в океанах указывают течения – синие относятся к холодным, красные к теплым. Изображения растений и животных демонстрируют места их обитания или выращивания, список изображений помещается рядом с картой.

На климатических картах изолинии и цвета показывают количество осадков (изогиеты), температуру (изотермы), стрелками отмечается направление ветра или перемещение воздушных масс.

Отдельно изображаются области высокого и низкого давления, а также направление распространения воздушных потоков от этих областей.

Мы узнали, какие бывают условные знаки, какими цветами они изображаются. Мы поняли, почему физическая карта разноцветная, для чего нужны стрелки. Мы узнали, что это значит, когда на карте нарисованы животные и растения.

Чтобы попасть сюда — пройдите тест.

•

Средняя оценка: 4.4. Всего получено оценок: 217.

Условные знаки географических карт

Условные знаки на карте представлены в виде упрощенных графических символов, обозначающих объекты ландшафта, например, горные кряжи, озера, лесопосадки, тропинки, автострады, общественные и жилые здания, границы между населенными пунктами. Значки различаются в зависимости от типа применения. Например, для городских планов они будут одними, а для загородных – совершенно другими.

Выделяют следующие группы знаков (Рисунок 2):

1. Научные или справочные. Включают типы почв, подробности ландшафта и грунта, расположенные на территории ископаемые, типы водоемов и деревьев, распространенных животных, птиц и рыб, здания, муниципальные и социально-культурные памятники, транспортные развязки и многое другое. Предназначение таких схем – детальное отображение всех важных особенностей ландшафта для точной ориентировки. Также используются в ознакомительных целях;
2. Учебные. Разрабатываются для обучения детей дошкольного и школьного возраста. Зачастую интерактивные и интуитивно понятные;
3. Туристические. Без них невозможно представить багаж любого путешественника. Содержат точные детали ландшафта. Однако больше внимания уделено тропинкам в лесах и горах, переходам по пересеченной или заболоченной местности. В эту группу входят и городские варианты, которые наглядно объясняют новый город. С их помощью легко посетить все экскурсионные места, не заблудившись в переплетении жилых кварталов и многочисленных улиц.

Чем более новая схема, тем больше она соответствует реальному расположению всех объектов. Зачастую представлена в цветном виде для более легкой ориентировки.

Структура всех географических карт – и устаревших, и современных – делится на две основных части:

• Схематически отображенный ландшафт. Расцветки вызывают правильные ассоциации с реальными составляющими рельефа: лесопосадки зеленые, водоемы голубые или синие, возвышенности коричневые, автострады красные или оранжевые, а железнодорожные колеи черные. Иногда указываются детали, например, материал моста или тип леса. Впрочем, на каждом плане отображено гораздо больше знаков, многие из них могут казаться на первый взгляд непонятными;
• Легенда (Рисунок 3). Легендой называют разъяснения к каждой отдельно взятой схеме. Общей стандартизации в картографии нет, но расшифровка обозначений и содержание должны присутствовать в обязательном порядке, иначе она считается недействительной. Найти легенду можно на свободных полях. Иногда для нее выделяется отдельное место. Даже если вы забыли, что означают пиктограммы на плане, обратившись к легенде, можно интуитивно разобраться.

Вопреки сложившимся стереотипам, для чтения географической карты не нужно обладать специализированными навыками, и справиться с этой задачей может даже школьник. Столкнувшись с новой схемой, достаточно ознакомиться с легендой и приступать к ориентировке.

Особенности оформления топографических карт

Для топографических карт характерно цветовое и зарамочное оформление.

Цветом выделяют конкретные объекты:

• зеленым — кустарники, леса и другую зеленую массу;
• бирюзовым — водное пространство, ледники;
• оранжевым — рельеф, разнообразные разновидности почвогрунта;
• оранжевым — выделяют кварталы с плотной застройкой в населенных пунктах, где проживает более 50 тысяч человек;
• коричневым — пески, каменистые поверхности;
• черным — названия городов и другие обозначения.

На каждом листе топографической карты с внешней стороны рамки помещаются различные сведения, необходимые для работы

• номер и год издания карты под номенклатурой;
• данные о магнитном склонении, сближении меридианов и поправке направления под нижней стороной рамки слева;
• масштабы карты и его величина, высота сечения рельефа — посередине;
• шкала заложений для определения крутизны скатов — рядом с масштабом;
• данные о времени создания карты и использовании метода — справа;
• оцифровка вертикальных и горизонтальных линий километровой сетки и подписи географических координат — между внутренней и внешней линиями рамки;
• минутные и секундные деления по широте и долготе — по сторонам рамки;
• собственные названия населенных пунктов — внутри рамок;
• название ближайшего города, поселка или станции у выходов железных дорог и шоссе с указанием расстояния в километрах от рамки до этого пункта.

Реки и водные ресурсы

Скорость и направление течения реки (0,6 м/с)
Характеристика рек и каналов: 30 — Ширина (м), 0,8 — Глубина (м), К — Тип грунта (К — каменистый, П — песок, Т — твердый, В — вязкий)
Отметка урезов воды, высота берега над уровнем моря (393м)
Броды: 0,3 — глубина, 10 — длина, К — каменистый грунт, 1,0 — скорость (м/сек)
Болото проходимое
Болото непроходимое
Характеристика мостов: Д — материал постройки (Д — деревянный, К — каменный, ЖБ — железобетонный), 43 — длина моста, 4 — ширина проезжей части (м), 10 — грузоподъемность в тоннах

Лесная просека и ширина в метрах (2м)
Полевые и лесные дороги
Зимник, действующая автодорога только в зимнее время года, в холодный период. Может проходить по болотам.
Грунтовая дорога, 6 — ширина проезжей части в метрах
Гать — дорога с деревянным покрытием, настил из бревен, 3 — ширина проезжей части
Гать
Ж/Д полотно
Газопровод
Линии электропередач (ЛЭП)
Разобранная железная дорога
Однопутная железная дорога, узкоколейка. Также ж/д мост
Шоссе: 6 —ширина покрытой части, 8 — ширина всей дороги от канавы до канавы в метрах; Щ — материал покрытия (Б — булыжник, Г — гравий, К — камень колотый, Шл — шлак, Щ — щебень)

Оформление инженерных сетей в топографической съемке

Часто вопрос «как обозначается канализация на топосъемке» подразумевает интерес к цвету линий. Существует много споров относительно цвета коммуникаций на топосъемке. С одной стороны, существует специальное пособие: «Правила начертания условных знаков на топографических планах подземных коммуникаций масштабов 1:5000 … 1:500» Москва, «НЕДРА» 1989 г.

В справочнике указано, что все знаки наносятся черным цветом, и даже предписана рекомендуемая толщина этих линий. В то же время, справочник разрешает «для большей наглядности» передать линии в ином цвете. Общепринятыми считаются:

• обозначение водопровода на топосъемке — зеленым цветом;
• обозначение канализации на топосъемке — в коричневом цвете;
• газопроводы — в голубом;
• тепловые сети — в синем и т.п.

Часто в практике встречаются расхождения между обозначениями на топосъемке и генпланом — цвета коммуникаций нарисованы линиями разного цвета. Так обозначение кабеля связи на топосъемке по нормам картографии должно быть черного цвета, а в генпланах он может быть для удобства оформлен желтым, красным или другим удобным для визуализации цветом.

Кабеля энергоснабжения и связи оформляются следующим образом:

Стандартное обозначение кабеля на топосъемке
Чтобы различить действующие и проектные линии применяются дополнительные маркеры
Проектируемая сеть
Действующая линия
