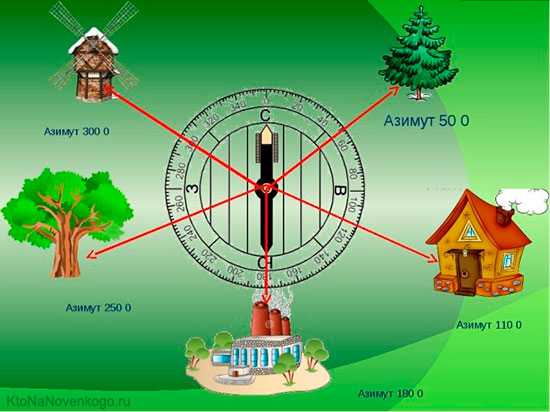

Как определить азимут на местности

На местности, не имея карты, можно выбирать знаковые объекты, которые будут опорными точками, и определять азимут движения на эти маркеры.

• Нужно положить компас на ладонь или на горизонтальную поверхность и совместить стрелку с нулевой отметкой (или с буквой S) на шкале.
• После этого совмещают мушку на подвижном кольце с направление на объект. Численное значение на шкале — значение азимута.
• Рекомендуется держать компас так, чтобы был виден и ориентир, и мушка, и совмещать их. При достаточном опыте погрешность составит 1-3 градуса.

Если азимут задан ранее, то мушку выставляют напротив нужного значения, а северный конец стрелки совмещают с нулем. В направлении указанного азимута находят какой-нибудь значимый объект и считают его ориентиром.

Что такое азимут и как его находить. Магнитный азимут

Для того чтобы выяснить нужное направление, нужно следовать небольшой инструкции:

• Взяв в руки компас и выбрав нужный ориентир, требуется встать прямо.
• Поднять локти так, чтобы их уровень соответствовал уровню груди.
• Соотнести стрелку с севером на приборе.
• Вращать визирное приспособление до тех пор, пока не совпадут его мушка и объект, относительно которого ищется направление.
• Внимательно контролировать, чтобы магнитная стрелка не отходила от указателя на 0°.
• Теперь следует посмотреть, на отметке скольких градусов находится стрелка. Именно столько градусов составляет искомый угол — азимут.

Что такое азимут и как его определять? Ответ на этот вопрос получен. Но что делать, если у компаса отсутствует визирное приспособление? Нахождение нужного угла проводится с помощью спички, маленькой палочки или зубочистки. Она кладется над циферблатом устройства по центру его корпуса. Конец спички должен быть направлен на объект, а основная часть будет пересекаться с магнитной стрелкой в центре компаса. Азимут в данном случае будет равен стольким градусам, на скольких остановится конец палочки. Таким образом определяется магнитный азимут. Что такое истинный азимут и для чего он нужен, разберем ниже.

Правила перемещения по азимуту с препятствиями

Когда перемещение по местности предполагает обход непреодолимых препятствий, следует знать, как определить азимут без карты, ориентируясь только на объекты местности (рисунок 7).

В данном случае движение по азимуту будет таким:

1. Сначала следует выбрать какой-то заметный объект на стороне, противоположный преграде. Крайне желательно, чтобы данный ориентир находился на линии вашего движения.
2. Далее следует определить азимут для обхода преграды.
3. После этого вы можете спокойно обойти препятствие, снова найти предварительно выбранный ориентир и уже от него проложить новое направление по азимуту.

Если подходящего объекта для ориентира нет, можно сделать его самостоятельно, к примеру, сделав зарубку на дерева или воткнув в землю большую и заметную издалека палку.

Рисунок 7. Умение определять азимут поможет не заблудиться после схождения с маршрута

Иногда бывает, что обходить препятствие приходится с нулевой видимостью. В данном случае визуальный ориентир на местности вам не поможет и придется ориентироваться сугубо с помощью компаса и карты.

Понятие азимута и его виды

Существуют магнитный, истинный (географический), геодезический, гироскопический, астрономический азимуты.

Магнитный азимут — это горизонтальный угол между линиями магнитного поля, соединяющими северный и южный магнитные полюса Земли, и направлением на какой-либо предмет. Стрелка компаса всегда ориентирована вдоль линий магнитного поля планеты и показывает одним концом на север, другим на юг. С северным концом совмещают нулевой градус на шкале компаса.

Географический азимут — горизонтальный угол между географическим меридианом в точке стояния и направлением на ориентир. От магнитного отличается величиной магнитного склонения, обусловленного несовпадением истинного и магнитного полюсов.

Географические меридианы и параллели не совпадают с линиями координатной сетки на несколько градусов, поэтому при точных замерах берут поправку на сближение меридианов. Магнитное склонение и сближение меридианов указаны в нижней части топоосновы, за пределами листа.

Гироскопический азимут — угол между условной линией, проходящей с юга на север через гирокомпас, и заданным направлением. Между гироскопическим и географическим, и магнитным азимутами существуют небольшие расхождения, так как гироскоп учитывает поправку на вращение Земли (дельту гирокомпаса).

Астрономический азимут — это 2-гранный угол между плоскостью астрономического меридиана и вертикальной плоскостью заданного направления. Отсчет берется от севера (по ходу часовой стрелки).

Геодезический азимут представляет собой 2-гранный угол между плоскостью геодезического меридиана и касательной плоскостью, которая проходит через точку стояния и точку наблюдения.

В геологии измеряют азимуты падения и простирания пластов горных пород и трещин. Замеры делают для построения геологических карт, месторождений полезных ископаемых на поверхности и в объеме.

В чем отличие угловых величин

Разница в построении геометрических фигур:

1. Когда высчитывают географический азимут осуществляют построение двугранного угла между 2 плоскостями — меридианным и вертикальным, которые отсчитывают по северному направлению и часовой стрелке.
2. Для магнитного азимута проводят построение горизонтального угла.
3. ДУ проходит через заданную точку и параллельную линию к оси абсцисс.

Все геометрические фигуры зависят от принятого начального направления. Следует учитывать наличие магнитного склонения, его образует расстояние между истинным и магнитным меридианом. Где западное считают отрицательным, а восточное положительным. Погрешность имеет разную величину в районах, но не меняется от времени. Поэтому для определения умножают изменение, которое происходит каждый год, на прошедшее время, после того как карта была изготовлена.

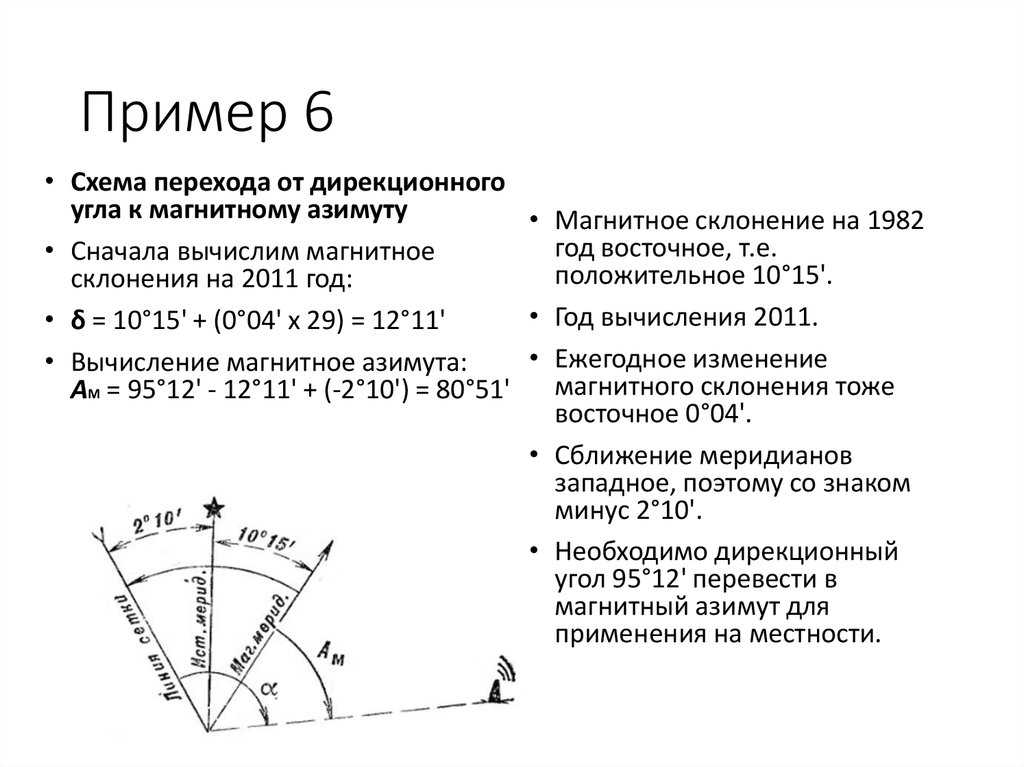

Переводить значение ДУ в азимут и назад нужно из-за определения движения по таким векторам, где учитывают наличие погрешности. Топокарты строят по ДУ, они позволяют хорошо ориентироваться, так как их откладывают от вертикальных координат.

Истинный азимут: основные понятия и применение

Для определения истинного азимута используются различные инструменты, такие как компасы, глобусы, инструменты GPS и другие средства навигации. Истинный азимут является одним из основных показателей для навигации и измерения направлений.

Применение истинного азимута находит в различных сферах деятельности, включая геодезию, картографию, географию, астрономию, морскую навигацию и другие области, где рассчитываются направления и координаты.

Истинный азимут позволяет определить точное направление на конкретную точку на земле, что является необходимым условием для успешного путешествия, научных исследований или выполнения задачи.

Какие компасы удобны в походе. Правила выбора

Сегодня туристам и путешественникам доступно огромное количество разных моделей. Чаще всего у путешественника можно увидеть магнитные приборы или встроенные программы на смартфонах. Магнитный вариант — давний спутник любого туриста. Его действие основано на взаимодействии с магнитными полями и линиями, опоясывающими земной шар.

Работа приложения-симулятора основывается на сведениях, передаваемых от спутниковых систем. При этом в работе второго варианта вероятность совершения ошибки стремится к нулю. Смартфон не реагирует на близость металла и электроприборов, а в приложении учтено магнитное склонение.

Стрелка всегда устремлена на географический север. Но нельзя забывать про существенный минус — зависимость гаджета от емкости аккумулятора и необходимость в периодической подзарядке.

Также сигнал спутника может быть утрачен вдали от вышки или в пещере, а отключение сети Интернет может приостановить работу программы.

На выручку придет старинный друг — Адрианов компас. Это обязательная часть экипировки любого туриста. Они не утрачивают своей работоспособности на протяжении многих лет и вдали от цивилизации. Еще один плюс — возможность сделать компас из подручных материалов.

Несмотря на кажущуюся простоту прибора, его надо уметь выбрать. Разнообразие заставит бегать глаза даже у опытного туриста.

Продаются модели с ударопрочным корпусом, с жидкостным или воздушным наполнением, с целиком и мушкой, зеркалом и дополнительными линиями. Некоторые выполнены из прозрачного пластика, а другие в металлическом корпусе. Поэтому при покупке следует ориентироваться на следующие параметры:

в жидкостном, стрелка определяет северное направление быстрее. Однако разницы в показаниях между воздушным нет;
планшетные модели подойдут туристам, предпочитающим работать с картой;
целик, мушка, лупа позволят туристу сделать более точные вычисления;
встроенное зеркальце помогает подать сигнал SOS при экстренной ситуации, а также в него можно посмотреть, чтобы извлечь ненароком попавшую в глаз соринку;
светящиеся деления и ударопрочный корпус выбирают военные и армейцы

Однако, важно заметить, что яркость обозначений утрачивается в первые 2-3 часа в ночное время.

При покупке надо опираться лишь на собственные предпочтения. Если вы не относитесь к числу заядлых туристов, то не рекомендуется покупать дорогие профессиональные модели. Для редких и недолгих походов подойдет самый простой вариант.

Как альтернативу новички покупают электроприборы, устанавливают приложение на смартфон или используют GPS-навигаторы. При этом некоторые навигаторы обладают функцией сопровождения в пути. С ними путешествие надежнее, комфортнее, а сбиться с намеченного маршрута практически невозможно.

Ориентирование на местности во многом зависит от внимательности туриста и его желания достигнуть поставленной цели. При этом ни один поход невозможен без составления маршрута и определения азимута. Если для моряков, пилотов, геологов и других работников эти навыки — обязательное условие, то для туристов или грибников она необходимы для выживания.

https://youtube.com/watch?v=ui3Zw-HsC30

Слайд 9 N-37-37 — что это и зачем. Часть 3. Карты

четвёртой частью листа карты 1:1 000 000 и обозначаются номенклатурой

листа миллионной карты с добавлением одной из заглавных букв А, Б, В, Г русского алфавита, обозначающих соответствующую четверть. Например, лист карты масштаба 1:500 000 с г. Рязань имеет номенклатуру N-37-Б. Из-за неудобства работы со смешанными алфавитами — латиницей и кириллицей, часто полученные листы обозначают с помощью однозначных арабских цифр: О-37-1, О-37-2, О-37-3, О-37-4.Карты масштаба 1:500 000 за 60° сдваиваются до 88°. Например, лист карты для Белушьей Губы будет иметь номенклатуру R-39-А,Б

Определение и сферы применения

Большинству людей о существовании термина известно из учебников по географии. Азимут — это угол между направлением на север и линией к конкретному предмету. Он всегда вычисляется по часовой стрелке и применяется:

• для выбора правильного ориентира при передвижениях в условиях леса, гор, песчаных пустынь или при плохой видимости;
• при сверке карты с конкретной местностью либо когда ориентирование по бумажному носителю затруднено;
• при проведении исследований и работ, связанных с геодезией;
• в сфере авиации, морских, речных и воздушных перевозок — для построения маршрута судов, самолетов и прочих летательных аппаратов.

Определение азимута истинного и магнитного

Чтобы узнать азимуты, необходимо сначала определить направление меридианов. Когда оно будет найдено, нужно измерить величину угла между направлением меридиана и тем, которое указывает на нужную точку местности. Искомый угол измеряется по часовой стрелке вправо от северного направления.

Для вычисления магнитного азимута можно воспользоваться значением, которое показывает магнитная стрелка, избавленная от влияния земного магнетизма, металлических предметов, электрических сетей. Она должна быть хорошо намагничена, беспрепятственно вращаться на шпиле. Прибор для определения магнитного азимута и направления магнитного меридиана с помощью магнитной стрелки называется буссоль.

Определение истинного азимута с помощью буссоля не совсем точно, но можно узнать его значение с разницей в 1-2 градуса при условии, что известна величина и направление склонения стрелки в конкретной точке местности. Более точным способом определения истинного меридиана является наблюдение за небесными светилами. Это осуществляется с помощью специальных угломерных инструментов, размещенных горизонтально.

Ориентирование

Опытные туристы и ориентировщики владеют навыками вычисления азимута, что помогает более точно составить маршрут и не сбиться с назначенного пути. Его используют для передвижения и в ночное время, и пасмурную погоду. Поэтому новичкам перед отправлением в путешествие следует изучить виды азимута и способы его вычисления.

Историческое значение географического истинного азимута

Истинный азимут позволяет определить направление к удаленной точке на Земле относительно севера

Это было особенно важно в мореплавании, когда такое определение было необходимо для плавания по открытому морю. С помощью географического истинного азимута мореплаватели могли ориентироваться и следовать заданной трассе

С развитием современных технологий и появлением GPS географический истинный азимут все еще имеет свое значение. Он используется для определения текущего положения, пути движения и планирования маршрутов.

Таким образом, географический истинный азимут имеет значительное историческое значение, как инструмент навигации и определения направления в географии. Он был и остается неотъемлемой частью мореплавания, исследования земли и современной навигации.

Определение географического истинного азимута

Истинный азимут может быть определен с помощью различных методов, основанных на измерении угла между направлением на точку интереса и направлением на истинный север. Одним из самых точных способов измерения азимута является использование теодолита, инструмента, предназначенного для измерения горизонтальных и вертикальных углов.

Определение географического истинного азимута имеет важное значение в навигации, геодезии, картографии и астрономии. Например, в навигации географический истинный азимут позволяет определить и следовать по заданному курсу, а в геодезии — измерять расстояния и углы для создания карт и проведения геодезических измерений

Виды азимута

Различают несколько основных видов азимута: ориентированные — географический (истинный), магнитный, прямой и обратный. И не ориентированные.

Если за исходное направление принимается географический меридиан, азимут называется истинным; если за исходное направление принимается магнитный меридиан, азимут называется магнитным.

Абсолютные

Абсолютные — с чёткой ориентацией исходного направления на абстрактный объект (северный или южный полюс, нос или корма судна). К абсолютным азимутам относятся пеленг и румб.

Магнитный азимут Am — горизонтальный, физический угол, измеренный по ходу часовой стрелки от северного направления до направления на предмет. Его значения могут быть от 0° до 360°.

Магнитный азимут всегда прямой.

Географический азимут Ag или Дирекционный угол – Горизонтальный, математический угол, отсчитываемый от северного направления меридиана по ходу часовой стрелки до ориентируемой линии. Изменяется от 0 до 360°.

Географический азимут направления определяется с помощью транспортира по топографическим картам (планам) или по аэроснимкам. При этом 0 транспортира устанавливается в направлении на север и берётся угловой отсчёт по направлению на заданный объект. Может быть прямым и обратным. Обратный азимут — азимут направления, противоположного определяемому (прямому) и разнится с ним на 180°.

Применяется при прокладывании маршрутов движения по азимутам.

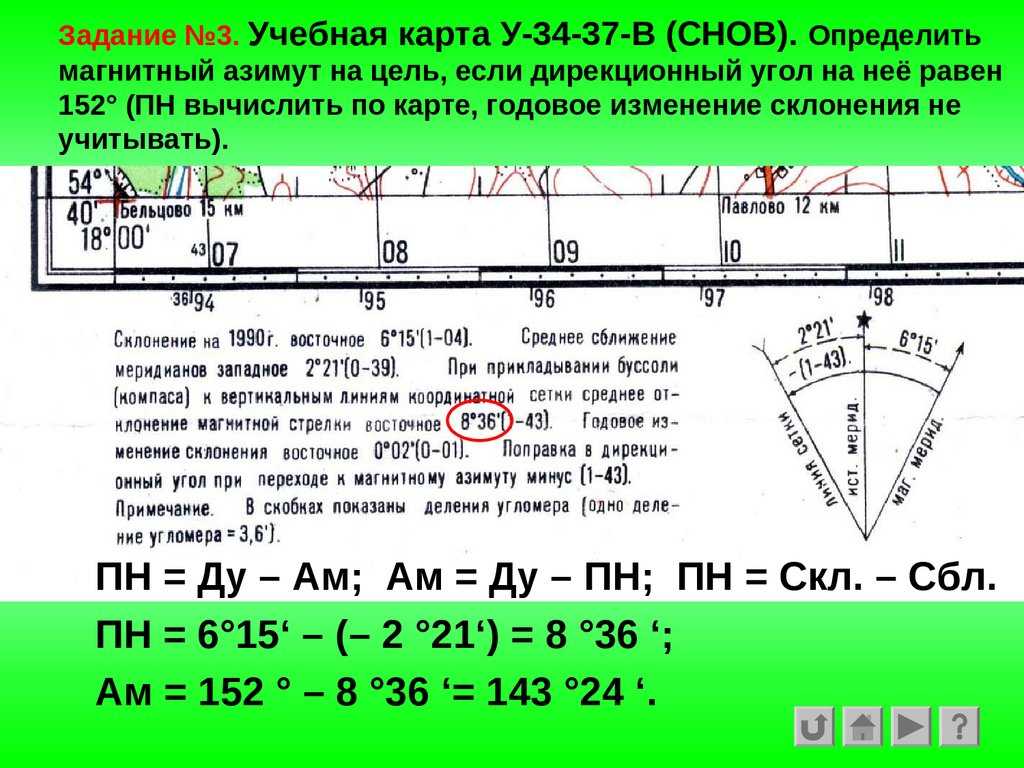

Для перехода от магнитного меридиана к истинному нужно знать магнитное склонение в точке наблюдения. Величина магнитного склонения указывается на многих картах.

Зная склонение магнитной стрелки и имея компас и два ориентира (опознанные характерные точки на карте и местности) можно приблизительно определить магнитный азимут, а затем и Дирекционный угол. По значению магнитного азимута направления ( A m {displaystyle A_{m}} ), измеренного с помощью компаса и карты сориентированной по двум наблюдаемым ориентирам. Путём ввода в полученное измерение (магнитного азимута) поправки направления (значение обратное Склонению магнитной стрелки » — » γ {displaystyle gamma } ), взятое с топографической карты на дату наблюдений. Может быть с точностью порядка 0.5-3 угловых градуса определен дирекционный угол направления ( α {displaystyle alpha } ), на местности. α = A m − γ . {displaystyle alpha =A_{m}-gamma .}

Геодезический азимут

Геодезический азимут — это двугранный угол между плоскостью меридиана и вертикальной плоскостью, проходящей через нормаль, отсчитываемой от направления на север по ходу часовой стрелки от 0° до 360° Устанавливает связь между дирекционным углом и плоскостью, проходящей через отвесную линию.

Для перехода от астрономического азимута к Геодезическому служит формула

A = a − h tan ⁡ φ − ( x sin ⁡ a − h cos ⁡ a ) ⋅ cot ⁡ z {displaystyle A=a-h an varphi -(xsin a-hcos a)cdot cot z} ,

в которой x {displaystyle x} и h {displaystyle h} — составляющие отклонения отвеса в пункте наблюдения в плоскостях меридиана и первого вертикала, φ {displaystyle varphi } — широта этого пункта и z {displaystyle z} — зенитное расстояние наблюдаемой точки в пространстве. Эта формула при z {displaystyle z} , близком к 90°, приводит к уравнению Лапласа: A = a − h tan ⁡ φ {displaystyle A=a-h an varphi }

Азимут Лапласа

Азимут Лапласа — геодезический азимут полученный по астрономическому азимуту a {displaystyle a} , и исправленному с учётом влияния отклонения отвеса..

Астрономический азимут

Азимутом светила называется дуга математического горизонта от точки юга до вертикального круга светила, или угол между полуденной линией и линией пересечения плоскости математического горизонта с вертикальной плоскостью, проходящей через линию направления на светило.

Астрономические азимуты отсчитываются в сторону суточного вращения небесной сферы, то есть к западу от точки юга, в пределах от 0° до 360°. Иногда азимуты отсчитываются от 0° до +180° к западу и от 0° до −180° к востоку. Светила, находящиеся на одном вертикальном круге, имеют одинаковые азимуты.

В отличие от астрономии, в геодезии азимуты отсчитываются от точки Севера на Восток; а в военном деле – артиллерии , — от точки Юга (только преим. против хода часовой стрелки!).

Навигационные азимуты

Пеленг — горизонтальный угол между северной частью меридиана наблюдателя и направлением из точки наблюдения на объект; измеряется по часовой стрелке от нуля (строго направление на север, N) до полной дуги окружности (от 0° до 360°).

Румб — горизонтальный угол между ориентирным направлением меридиана и направлением на объект; измеряется по часовой стрелке или против. Ориентирные направления меридиана и диапазон отсчитываемых углов, могут существенно отличаться друг от друга.

Определение азимута на местности

На местности азимут определяется по выбранному направлению или на намеченный ориентир с помощью компаса. Возможен и обратный вариант: по
уже известному азимуту найти направление на местности.

Желательно иметь компас с визиром (например, компас Андрианова), тогда можно выставить направление более точно.

Рассмотрим оба случая:

1. Найдем азимут на нужное направление.Отпускаем фиксатор – стрелка компаса начинает колебаться, а через некоторый промежуток времени
   остановится, показывая на север. Поворачивая корпус компаса, совмещаем стрелку с буквой N (или С) на шкале. Положение мушки визира укажет на градуированной шкале (лимбе) магнитный азимут на
   выбранный ориентир.
2. Найдем направление, зная азимут. Поворачиваем компас до тех пор, пока указатель не встанет на цифру, которая соответствует значению
   магнитного азимута. Как и в предыдущем случае, добиваемся совпадения северной стороны стрелки с символом севера на лимбе. После этого можно считать, что искомое направление найдено.

Магнитный угольник для сварки для 3 углов Forceberg, усилие до 23 кг

Это приспособление существенно облегчит работу с трубами, проводами и другими металлическими деталями. Они будут надежно зафиксированы в одном положении на протяжении всего процесса. Магнитный держатель фиксирует пластины, листы, полосы, уголки, профили и трубы под разными углами: прямым, острым и тупым.

Магнитный угольник весит 540 г и удерживает детали весом до 23 кг.

Возможные углы удержания деталей: 45°, 90°, 135°.

Магнитный держатель быстро и надёжно фиксируют детали в нужном положении под нужным углом.

Подходят для любых работ со стальными деталями (профиль, уголок, труба, полоса и т.п.)

В ассортименте нашего магазина более 800 магнитных товаров. Все магниты — более 7,5 млн штук — бережно хранятся на нашем складе. Крупнейшем в СНГ.

Разница между двумя азимутами

Азимутом обозначается угол между двумя направлениями: северным и тем, где находится необходимая точка на конкретно взятой местности. Северным при этом считается направление на Северный полюс. Но при этом компасное северное направление, на самом деле, является указанием на магнитный полюс, а не географическое положение.

Таким образом, говоря об истинном полюсе, мы имеем в виду географический, связанный с формой Земли, а также ее осью вращения, проходящей через два полюса — северный и южный.Определение же магнитного полюса связано с существованием магнитного поля вокруг Земли, которое имеет два полюса, не совпадающие с истинными земными, как и соответствующие им истинный и магнитный меридианы.

Если между этими меридианами отложить определенное направление относительно предмета местности, то угол, образованный между каждым из этих меридианов будет являться истинным и магнитным азимутом соответственно.

Применение истинного азимута в навигации

Истинный азимут – это угол между направлением на север и направлением на точку наблюдения или объект. Он имеет особое значение в навигации, геодезии и других областях, где необходимо определить местоположение объекта относительно севера.

Применение истинного азимута в навигации включает:

1. Ориентирование карты: Истинный азимут используется для правильного ориентирования карты. При настройке компаса на север и измерении азимута объекта, можно правильно рассчитать ориентацию карты и легче найти нужный маршрут.
2. Построение маршрута: Истинный азимут позволяет планировать маршруты, особенно в путешествиях и приложениях для навигации. Зная истинный азимут, можно правильно определить направление движения и не сбиться с пути.
3. Определение местоположения: Истинный азимут является одним из ключевых параметров для определения местоположения объекта или человека. С помощью компаса и измерения истинного азимута можно определить, например, местонахождение на карте или координаты GPS.
4. Навигация на море: Истинный азимут особенно важен для навигации на море. На открытой воде, где нет меток и ориентиров, корабли и яхты полагаются на истинный азимут для определения направления движения. Без правильного измерения истинного азимута, можно оказаться сильно отклоненным от нужного курса и заблудиться.

Таким образом, истинный азимут является неотъемлемой частью навигации и помогает определять местоположение, планировать маршруты и ориентироваться на местности. Понимание и использование истинного азимута позволяет значительно повысить точность и надежность навигации в различных областях.

Выбор ориентиров и уточнение маршрутов для движения по азимутам.

Выбор ориентиров и уточнение маршрутов производится по карте. Количество ориентиров и выбор маршрута движения определяются в зависимости от характера местности, задач и условий предстоящего движения.

Главное — выбрать маршрут, который бы обеспечивал быстрый выход к назначенному пункту (объекту). Поэтому желательно, чтобы он не имел излишних поворотов, проходил по участкам, наиболее удобным длядвижения, и по возможности обходил имеющиеся на местности препятствия.

Выбранные ориентиры соединяют прямыми линиями. Если они не пересекают линий координатной сетки накарте, необходимо их продолжить до пересечения, с тем, чтобы легче можно было определить дирекционные углы. После этого на карте для каждого участка маршрута определяют дирекционный угол. Затем вводя поправку направления, переводят его в магнитный азимут, который и записывается на карте против соответствующего участка маршрута.

Определение азимута по карте

Есть два самых распространённых способа: с помощью транспортира и по компасу. В первом случае алгоритм действий выглядит следующим
образом.

1. Раскладываем карту на ровной поверхности.
2. Отмечаем точку своего местонахождения – от неё будет отсчитываться азимут.
3. Выбираем интересующую нас точку – по отношению к ней будет определяться азимут.
4. Обе точки соединяем прямой линией до пересечения с ближайшим меридианом.
5. Приложив основание транспортира к линии меридиана, измеряем по часовой стрелке угол между проведённой линией и меридианом.
   Получаем географический (истинный) азимут.

Порядок действий для второго способа такой.

1. Выбираем направление движения и находящийся на нём хорошо видимый ориентир (дерево, холм, перекрёсток дорог и т.п.).
2. Становимся лицом по направлению ориентира, держа перед собой карту и компас. При этом следует позаботиться о том, чтобы
   вблизи не было крупных железных предметов (например, опор линий ЛЭП).
3. Отпускаем тормоз компаса, чтобы его стрелка смогла самостоятельно найти северный полюс.
4. Кладём компас на карту и совмещаем отметки севера.
5. С помощью линейки прочерчиваем направление на ориентир.
6. Угол между направлением стрелки компаса и прочерченной линией и будет магнитным азимутом. При необходимости
   конвертируем его в географический (истинный).

Планшетный компас

Не все компасы одинаковы. Одна из его разновидностей — планшетный компас. Он имеет вид небольшой коробки, внутри которой расположена магнитная часть стрелки с отмеченной на ней градуированной шкалой. На такой составной части, как прозрачная площадка с разметкой, расположена специальная колба. К некоторым моделям прилагается лупа для более удобного чтения данных.

Планшетный компас бывает двух типов: жидкостным и обычным. В первом случае колбу заполняют веществом, устойчивым к холоду и вязким по консистенции. Благодаря последнему свойству туристы получат быструю стабилизацию магнитной стрелки даже при выполнении резких движений.

Алгоритм расчета азимута планшетным компасом:

1. Положить прибор на разложенную карту.
2. Учесть, чтобы при этом края устройства и линия нужного маршрута совпадали.
3. Прокрутить колбу до тех пор, пока отмеченные линии долготы на карте, стрелка и черточки, видимые на дне, не станут параллельными.
