1.1 Введение

Цель задания — знакомство с моделями пространственных объектов и базой пространственных данных. Визуализация данных на карте. Оформление легенды и компоновки карты.

Необходимая теоретическая подготовка: модели пространственных данных, модели пространственных объектов, базы пространственных объектов, картографические проекции.

Необходимая практическая подготовка: практическая подготовка не требуется.

Исходные данные: база географических данных на территорию Кавказских гор, собранная из нескольких источников.

Ожидаемый результат: общегеографическая карта гор Кавказа и прилегающих территорий масштаба 1:4 500 000.

Принципы шкалы и масштаба

Шкала – это числовая величина, выражающая отношение между длиной линейки на карте и соответствующими реальными расстояниями на местности. Шкалу можно представить в виде дроби, например 1:100000, где единица на карте соответствует 100000 единицам на местности. Чем меньше числитель дроби, тем меньше масштаб карты и тем больше участок местности охватывается.

Масштаб – это отношение между линейкой на карте и соответствующими реальными расстояниями на местности. Масштаб можно представить в виде числового выражения, например 1:100000, где единица на карте соответствует 100000 единицам на местности. Чем больше знаменатель числа, тем меньше масштаб и тем больше участок местности охватывается.

Выбор шкалы и масштаба зависит от целей картографического изображения. Если требуется подробная карта малого участка местности, следует выбрать большой масштаб и соответственно меньшую шкалу. В случае, когда необходимо показать большую территорию, выбирают меньший масштаб и соответствующую большую шкалу.

При работе с картой необходимо учитывать, что масштаб и шкала могут влиять на точность изображения объектов и детализацию их атрибутов. Карты с малым масштабом часто используются для общеинформационных целях, в то время как карты с большим масштабом предназначены для более детального изучения участка местности.

Виды компоновок географических карт

Компоновка географических карт представляет собой процесс размещения и организации различных элементов карты на ее поверхности. В зависимости от цели и задач, которые требуется решить с помощью карты, существуют различные виды компоновок.

Ниже приведены основные виды компоновок географических карт:

Топографическая компоновка — предназначена для отображения местности и ее характеристик, таких как рельеф, реки, озера, дороги и населенные пункты. В данной компоновке используются названия территорий и географические объекты.
Тематическая компоновка — используется для отображения определенных тематических данных, таких как погода, климат, население, экономика и т.д. В данной компоновке используются диаграммы, графики, цветовые шкалы и другие символы.
Маршрутная компоновка — применяется для отображения путей движения, маршрутов и информации о расстояниях между объектами. В данной компоновке используются линии, стрелки, пиктограммы и подписи.
Историческая компоновка — используется для отображения географических данных в определенный исторический период. В данной компоновке используются старые карты, фотографии и другие исторические материалы.
Сравнительная компоновка — применяется для сравнения различных географических данных или изменений на одной и той же территории в разные периоды времени. В данной компоновке используются разные цвета, паттерны и подписи для сравнения данных.

Каждый из этих видов компоновок может быть использован для достижения определенных целей и задач в географических исследованиях, учебных материалах, планировании и других областях, где требуется визуализация географической информации.

1.5 Оформление изображения рельефа

Изображение рельефа, которые вы видите, представляет собой так называемую аналитическую отмывку по высоте. Для аналитической отмывки используется шкала оттенков серого, применяемая по умолчанию. Мы будем использовать аналитическую отмывку по высоте вместе со светотеневой отмывкой.

Откройте свойства слоя и перейдите на вкладку Стиль.
Измените тип представления с Одноканальное серое на Одноканальное псевдоцветное.
Установите минимальное значение равным , а максимальное значение — 4000.

Настройки стиля растра
В строке выбора градиента («Градиент») нажмите правой кнопкой на шкалу и в открывшемся контекстном меню выберите опцию Создать новый градиент…

Создание нового градиента
В появившемся всплывающем окне в ниспадающем списке выберите тип градиента Каталог: cpt-city (подробнее о cpt-city)

Выбор каталога градиентов
В открывшемся каталоге в разделе Topography выберите градиент c3t3 и нажмите OK

Выбор градиента
После нажатия OK были закрыты все окна, кроме окна свойств слоя . Нажмите OK, чтобы применить изменения символики и закрыть окно свойств слоя. Окно проекта QGIS примет вид, аналогичный показанному на рисунке ниже.

Окно QGIS после применения стиля слоя

Вы успешно применили аналитическую отмывку по высоте к цифровой модели рельефа. Но для красочного, визуально привлекательного изображения этого недостаточно. Помимо аналитической отмывки по высоте, мы создадим светотеневую отмывку.
Переименуйте слой в . Для этого откройте контекстное меню слоя (нажмите на слой в таблице слоёв правой кнопкой мыши) и выберите опцию «Переименовать слой».
Используя контекстное меню, создайте дубликат слоя (опция называется «Дублировать слой»).

Дубликат слоя будет помещён в таблице слоёв ниже исходного слоя, его отображение будет отключено, а к его имени будет приписано “копия”. Дубликат представляет собой самостоятельный слой, после его создания он никак не связан с исходным слоем.
Назовите новый слой , включите его отображение и переместите его наверх панели слоёв.
Откройте свойства слоя «Светотеневая отмывка» и перейдите на вкладку «Стиль».
Измените способ визуализации на Теневой рельеф и нажмите Применить. При этом изменения будут применены, но окно свойств не закроется.

Окно QGIS после применения стиля слоя «Светотеневая отмывка»

На этом шаге вы видите изменения, произошедшие с вашим слоем. Во-первых, изображение светотеневой отмывки полностью закрыло изображение аналитической отмывки по высоте. Эту проблему можно решить, включив настройки прозрачности для слоя. Во-вторых, сама светотеневая отмывка выглядит очень тёмной. Это связано с несовпадением единиц измерения «по горизонтали» и «по вертикали» в исходном наборе данных: ячейки растра образут градусную сетку, а высотные отметки хранятся в метрах. Проблему можно решить двумя путями: трансформировать слой в проецированную систему координат или применить коэффициент масштабирования по оси Z (Z-factor). Мы пойдём вторым путём и будем изменять значение коэффициента масштабирования.

Рассчитайте коэффициент масштабирования по отношению к 1° долготы и 1° широты (на широте параллели касания проекции). После этого сверьтесь с результатом ниже:

Показать Z-factor0.000012

Помимо переводного коэффициента между единицами измерения, нам нужно дополнительно масштабировать высоты по вертикали, чтобы отмывка выглядела более «рельефно». В разных случаях применяется дополнительный множитель в диапазоне от 1,5 до 10, мы воспользуемся коэффициентом 5.
Перемножьте оба коэффициента и введите полученное значение в качестве коэффициента масштабирования по оси Z для слоя «Светотеневая отмывка».
Перейдите на вкладку Прозрачность и установите коэффициент непрозрачности для слоя равным 50 %. Примените изменения и закройте окно свойств слоя.

Окно QGIS после изменения свойств светотеневой отмывки
Сохраните проект и сделайте снимок экрана.

Снимок экрана №3. Изображение рельефа с высотной и светотеневой отмывкой

Далее мы не будем напоминать вам о необходимости сохранять проект. Делайте это сами после каждого значительного изменения в проекте.

Способы создания географической карты

1. Ручное создание

Один из самых простых способов создания географической карты — это ручное создание. Этот метод подходит для создания карт в небольшом масштабе или для создания схематичных карт с простыми элементами. Для этого необходимо иметь навыки рисования, географические знания и доступ к картографическим инструментам, таким как линейка, карандаши и краски.

2. Компьютерная генерация

С развитием компьютерных технологий, все больше людей предпочитают использовать компьютерные программы для создания географических карт. Существует множество специальных программ и приложений, которые позволяют создавать карты различного масштаба и сложности. Также существуют онлайн-сервисы и инструменты, которые позволяют пользователям создавать и настраивать географические карты в реальном времени.

3. Использование специализированных сервисов и платформ

Существуют специализированные сервисы и платформы, которые позволяют создавать и адаптировать географические карты без необходимости программирования или глубоких знаний в области картографии. Эти инструменты обычно предоставляют готовый набор функций и инструментов для создания и визуализации карт. Они также могут предлагать возможность добавления интерактивных элементов, таких как маркеры и информационные окна.

4. Использование готовых шаблонов карт

Если вам необходимо создать карту быстро и просто, вы можете воспользоваться готовыми шаблонами карт. Это специально созданные предварительные шаблоны, которые содержат базовые элементы и функции карты, такие как границы, реки и населенные пункты. Вы можете использовать эти шаблоны в своих проектах и адаптировать их под свои нужды.

Какой бы способ создания географических карт вы ни выбрали, важно помнить о необходимости точности и учета всех географических данных, чтобы создать информативную и понятную карту

Цифровые и электронные виды географических карт

С развитием геоинформатики появились и новые виды географических карт. Это цифровые и электронные. Карты также создаются на отдельных носителях в векторном, растровом и гибридном формате.

Цифровая карта местности (геоинформационные базы данных, ГИС) – это модель, созданная на основе цифрования картографических источников (записанная на машинном носителе), созданная на основе обработки данных дистанционного зондирования, цифровой регистрации. Создаётся по всем законам картографии. Цифровые карты могут быть на разных носителях, в том числе и на дисках и флэш-картах. Они имеют своё место хранения и существуют бесконечно долго.

Электронные карты создаются на основе цифровых, они генерируются посредством движущихся электронов на экране компьютере или экранах других устройств (спутниковый навигатор). Для динамики её генерации слои базы ГИС накладываются друг на друга. Электронные карты существуют непродолжительное время, только на период отображения на экране устройства не нужно путать их с электронными. Примеры: Яндекс.Карты, Рамблер-Карты, Google Maps.

Изображение рельефа на планах и картах

_______Рельефом местности называется совокупность неровностей физической поверхности Земли.

_______Существует несколько способов изображения рельефа. Наиболее распространенным является способ горизонталей. Сущность этого способа заключается в следующем.

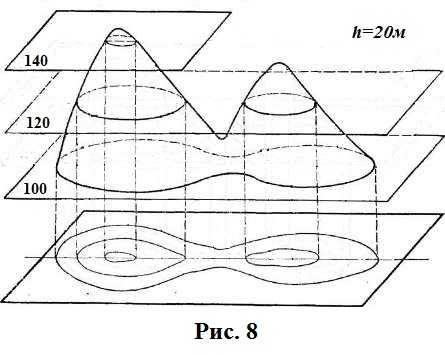

Поверхность участка Земли через равные промежутки мысленно рассекают
горизонтальными плоскостями. Пересечение этих плоскостей с поверхностью Земли
образуют кривые линии, которые называются горизонталями.

_______Горизонталью называется линия, соединяющая точки с одинаковыми абсолютными высотами.

_______Расстояние между секущими плоскостями называют высотой сечения рельефа (h).

_______

_______Расстояние между горизонталями в масштабе плана называется заложением (d).

_______Для отличия повышения от понижения применяется бергштрих. Подписи отметок горизонталей делаются на повышение. Высота сечения рельефа для данного плана – величина постоянная, она зависит от масштаба плана и существующего рельефа.

Метод сеточной компоновки

Каждая ячейка сетки представляет собой отдельный элемент карты, в котором хранится некоторая информация о географическом объекте.

Преимуществом метода сеточной компоновки является его простота и удобство использования. Благодаря прямоугольной форме ячеек, данные на карте можно легко и быстро располагать и перемещать.

Для реализации метода сеточной компоновки часто используется элемент table языка HTML. В качестве ячеек таблицы служат отдельные элементы td. Каждый элемент td может содержать необходимую информацию о географическом объекте, такую как название, координаты и т. д.

Ячейка 1	Ячейка 2	Ячейка 3
Ячейка 4	Ячейка 5	Ячейка 6
Ячейка 7	Ячейка 8	Ячейка 9

Пример выше показывает таблицу размером 3×3, то есть состоящую из 9 ячеек. Каждая ячейка может содержать различную информацию, и визуально они могут быть стилизованы с помощью CSS.

Однако, необходимо иметь в виду, что метод сеточной компоновки имеет свои ограничения. В случае сложных и разнородных данных, такой способ размещения может оказаться неэффективным. Кроме того, увеличение числа ячеек может привести к затруднениям в навигации по карте.

Назначение топографических карт.

Топографические карты служат основным источником информации оместности и используются для ее изучения, определениярасстояний и площадей,дирекционных углов, координат различных объектов и решения других измерительных задач. Они широко применяются при управлении войсками, а также в качестве основы для боевых графических документов и специальных карт.

Топографические карты (преимущественно карты масштабов 1:100 000 и 1:200 000) служат основным средством ориентирования на марше и в бою. Карта масштаба 1:25 000 предназначается для детального изучения отдельных участков местности (при форсировании водных преград, десантировании и в других случаях), выполнения точных измерений, а также для расчетов при строительстве военно-инженерных сооружений и военных объектов.

Карты масштабов 1:50 000 и 1:100 000 предназначаются для детального изучения местности и оценки ее тактических свойств при планировании и подготовке боевых действий, управления войсками в бою,целеуказания и ориентирования на поле боя, определения координат огневых (стартовых) позиций, средств разведки, целей и выполнения необходимых измерений и расчетов.

Карта масштаба 1:200 000 предназначается для изучения и оценки местности при планировании и подготовке боевых действий всех родов войск, управления войсками в операции (бою), планирования передвижения войск и ориентирования на местности при совершении марша.

Карты масштабов 1:500 000 и 1:1 000 000 предназначаются для изучения и оценки общего характера местности при подготовке и ведении операций, а также используются авиацией в качестве полетных карт.

Принципы цветовой схемы

При выборе цветовой схемы, следует руководствоваться несколькими принципами:

Принцип	Описание
Контрастность	Цвета должны существенно отличаться друг от друга, чтобы обеспечить четкое визуальное восприятие информации.
Воспроизводимость	Будьте внимательны к тому, как воспринимают цвет пользователи. Некоторые люди могут иметь проблемы с определением определенных палитр или конкретных оттенков.
Соответствие семантике	Цвета должны соответствовать знаковому значению, которое вы хотите передать. Например, использование красного цвета для обозначения опасности или синего цвета для обозначения воды.
Соответствие брендингу	Если карта используется в коммерческих или брендинговых целях, следует обеспечить соответствие цветовой схемы с общим стилем и имиджем компании или организации.

Эти принципы помогут создать эффективную и понятную цветовую схему для географической карты, которая будет удобна для восприятия пользователем.

3.2. ЭЛЕМЕНТЫ ГЕОГРАФИЧЕСКИХ КАРТ

Элементами карты являются ее составные части, которые включают математиче
скую основу, картографическое изображение, вспомогательное оснащение и дополнительные данные (рис. 3.3).

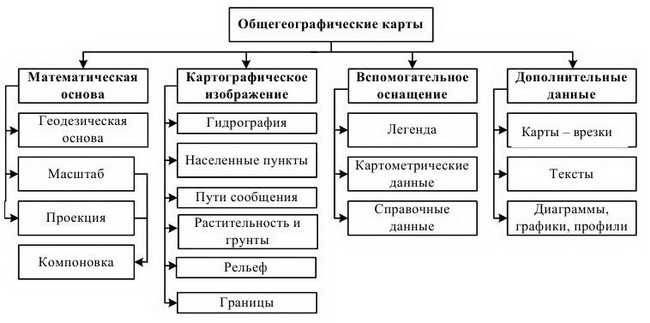

Рис. 3.3. Схема элементов общегеографической карты

Математическая основа включает в себя картографическую проекцию и связанную с ней координатную сетку (сетки), масштаб и геодезическую основу.Картографическая проекция

— математически определенный способ отображения поверхности эллипсоида на плоскости. Картографическая сетка

— сеть параллелей и меридианов на карте.Масштаб

— степень уменьшения линии на карте относительно ее горизонтального проложения на местности.Геодезическая основа карты

— совокупность геодезических данных, необходимых для создания карты. К ним относят определенную систему координат и определенные в этой системе координаты опорных пунктов.Геодезическая основа

дается только на топографических картах до масштаба 1:500 000 включительно. На мелкомасштабных и тематических картах геодезическая основа не показывается. С математической основой тесно связана и компоновка карты.Компоновка карты

— это взаимное размещение в пределах рамки самой изображаемой территории, названия карты, легенды, карт-врезок и других данных.Картографическое изображение

— главная часть любой географической карты. Состоит из отображения физико-географических (природных) и социально-экономических явлений. Так, к физико-географическим (природным) элементам относят гидрографию, растительность и грунты, рельеф, а к социально-экономическим — населенные пункты, пути сообщения, границы. Все эти элементы имеются на общегеографических картах и тесно между собой связаны.
На тематических картах эти элементы составляют географическую основу, которая служит для нанесения и привязки элементов тематического содержания, и само тематическое содержание (например, экономика, животный мир и др.) (рис. 3.4).

Рис. 3.4. Схема элементов тематической карты

Вспомогательное оснащение карты

необходимо для удобного пользования картой и включает в себя картометрические графики, используемые материалы, схемы изученности, различные справочные сведения. На любой карте имеется легенда условных знаков с необходимыми к ним пояснениями. Для топографических карт составлены специальные обязательные к применению таблицы условных знаков. На тематических картах легенду в основном печатают на самом листе карты. Она может быть оформлена в виде текста или в виде таблиц.Дополнительные данные

поясняют и дополняют содержание карты. К ним относятся карты-врезки, диаграммы, графики, профили, текстовые данные.Вспомогательное оснащение

и дополнительные данные необходимы в первую очередь пользователям карт, т. к. облегчают чтение и их применение.

Классификация и назначение топографических карт, планы городов и специальные карты.

На общегеографических картах изображаются с полнотой, зависящей от масштаба карты, все основные элементы местности без особого выделения каких-либо из них. На специальных (тематических) картах с большей детальностью отображаются некоторые элементы местности или наносятся специальные данные, не показанные на общегеографических картах. К специальным картам относятся исторические, экономические, политико-административные, гидрологические, геологические, дорожные и другие.

Топографические карты — общегеографические карты масштабов 1:1 000 000 и крупнее, подробно изображающие местность. Они издаются отдельными листами определенных размеров и установленных масштабов.

Размеры листа карты в километрах означают: первое число — протяженность с севера на юг, этот размер является практически постоянным для любой широты. Второе число — протяженность с востока на запад, этот размер с увеличением широты постепенно уменьшается. Для карт масштабов 1:25 000 — 1:200 000 боковые стороны рамки составляют от 36,86 см на экваторе до 37,14 см на широте 60 градусов, а нижняя (южная) сторона — от 55,66 см на экваторе до 27,9 см на широте 60 градусов.

Виды

Первая и самая основная — это географическая. На ней точно показаны очертания материков, соблюдены все пропорции в том или ином масштабе и обозначены природные объекты, — реки, моря, гора, озера, леса и т.п. Но подобные встретить можно не так часто, и больше в ходу общегеографические, на которые также нанесены дороги, города и прочие населенные пункты.

Второй вид — это тематические карты. Они посвящены какому-то одному объекту, — природному парку, лесу или туристическому маршруту. К этому виду можно отнести и общественно-политические. Их цель — не просто достоверно показать местность, а отобразить то или иное состояние — карты государств, их природные богатства, политический строй или количество населения.

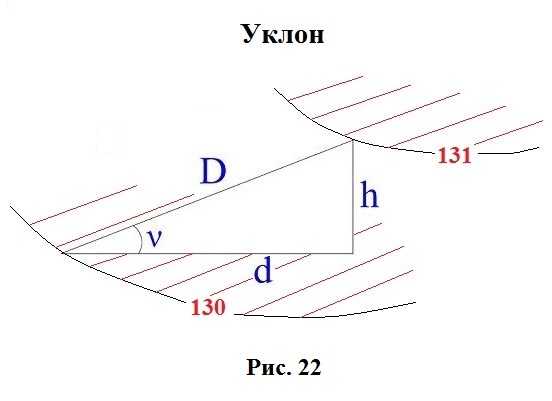

7.5 Крутизна ската линии

__________Крутизна ската линии местности характеризуется ее уклоном (u).

__________Уклоном называется тангенс угла наклона.

__________Уклон вычисляется по формуле:

Инструкция по прохождению теста

Выберите один из вариантов в каждом из 10 вопросов;
Нажмите на кнопку «Показать результат»;
Скрипт не покажет результат, пока Вы не ответите на все вопросы;
Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
За каждый правильный ответ начисляется 1 балл;
Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;

Общая классификация

Все карты можно разделить на основе согласованных критериев. К последним относятся содержание, размер отображаемой области, целевое назначение, масштаб и т. д. Например, по содержанию они бывают:

общегеографические, где показаны все объекты, изучением которых занимаются географические науки (горы, леса, реки, города, границы государств, озёра, острова и полуострова);
тематические, которые отображают совокупность или динамику процессов и явлений, могут быть экономическими, логистическими, социологическими, кадастровыми и т. д. ;
топографические — подробные карты, имеющие крупный масштаб и изображающие расположение деталей местности.

Также их можно сгруппировать в соответствии с количеством листов:

серия — набор изображений в равномерном масштабе и картографическом отображении, охватывающий определённое направление и объединённый единым замыслом;
атлас — систематически организованные карты, опубликованные в виде книги.

С геодезической точки зрения они делятся на крупномасштабные (топографические), среднемасштабные (отдельные страны и регионы) и мелкомасштабные (мир в целом или стороны света). По отображаемой области могут быть карты:

морей и океанов мира;
звёздного неба;
полюсов;
государств;
мелких территориальных единиц.

Компоновка географической карты: как создать идеальный вариант

Компоновка географической карты играет важную роль в передаче информации и облегчает восприятие картографических данных. Создание идеального варианта карты требует внимания к деталям и следования определенным принципам компоновки.

Первым шагом при создании идеальной карты является выбор масштаба и формата. Масштаб определяет уровень детализации карты и зависит от целей, для которых она будет использоваться. Формат карты выбирается исходя из способа представления — печать, цифровой экран или интерактивное приложение.

Далее необходимо продумать элементы, которые будут присутствовать на карте

Важно определить необходимость включения масштабной сетки, компаса, легенды и других географических символов. Также следует учесть наличие названий населенных пунктов, дорог, рек и других объектов

Организация информации на карте играет важную роль в ее восприятии. Необходимо определить основной центр внимания и разместить наиболее важные элементы в этой области. Аккуратно расположенные легенда и масштаб помогут пользователям быстро найти нужную информацию.

Цвета и шрифты также влияют на восприятие карты. Рекомендуется использовать разные цвета для разных типов объектов и различать их по яркости, насыщенности и оттенку. Отбор шрифта зависит от целевой аудитории и стиля карты. Четкое и легко читаемое написание названий объектов — важный аспект при выборе шрифта.

И наконец, не забывайте об эстетике. Компоновка географической карты должна быть привлекательной и понятной для пользователей. Сохраняйте баланс между данными и пустым пространством, избегайте перегруженности информацией и стремитесь к минимализму.

Создание идеальной компоновки географической карты — процесс, требующий времени и тщательного планирования. Однако, следуя основным принципам и учитывая потребности пользователей, можно создать карту, которая будет четко и наглядно передавать географическую информацию.

Подбор оптимального цветового решения

Во-первых, необходимо выбрать основной цвет карты, который будет создавать общую атмосферу и стиль. Часто такой цвет выбирается в соответствии с темой карты, например, синий для карт, связанных с водными объектами

Важно также учитывать психологическое воздействие цвета на пользователя. Например, зеленый цвет может быть ассоциирован с природой и спокойствием, а красный с опасностью или важной информацией

Во-вторых, необходимо подобрать цвета для разных элементов на карте, таких как легенда, масштаб, названия объектов и т.д

Важно обеспечить контрастность между элементами, чтобы они были четко видны на фоне карты. Рекомендуется использовать комбинации цветов, которые хорошо читаемы друг с другом, например, черные буквы на белом фоне или желтые буквы на черном фоне

Еще одним важным аспектом при подборе цветов является использование шкалы цветов для отображения информации. Например, для отображения градации высот можно использовать оттенки голубого цвета — чем темнее цвет, тем больше высота

Важно также учитывать цветовой слепоты, поэтому рекомендуется использовать шкалу, которая будет понятна и для людей с этим ограничением

В целом, подбор оптимального цветового решения должен основываться на здравом смысле и на ориентации на нужды и восприятие конкретного пользователя

Важно тестируйте цветовые решения с различными пользователями и учеть их отзывы и рекомендации

Частные случаи топографических планов (планов местности)

Нередко “специалисты” называют топоплан геоподосновой (и наоборот). По сути, эти понятия действительно синонимичны. Но с уточнениями. Геоподоснова может содержать в себе сразу несколько “топографических планов”. Это собирательное название для всех изображений территории какого-либо объекта. На геоподоснове обязательно указание всех имеющихся подземных коммуникаций. На топоплане же они изображаются только по необходимости. Так же как некоторые нюансы для целей мелиорации земель

План местности — разновидность топографической карты; чертёж небольшого участка местности в крупном масштабе. Планы применяются туристами, коммунальными и аварийными службами, в сельском хозяйстве и в других местах, где нужно ориентироваться на местности и изучать участки. Через планы учат детей движению по азимуту, ориентированию на местности, азам топографической съёмки. Масштаб планов настолько крупный, что шарообразность Земли не учитывается. Планы создаются по результатам топографической (планово-высотной) либо контурной (плановой) съёмки. В зависимости от того, отражен ли на нём рельеф, подразделяется на планово-высотный и контурный.

Бытовая карта города .
Спортивная карта — для спортивного ориентирования.

Контурный

Контурные карты (планы) — на нём показана только ситуация; является результатом горизонтальной (плановой, контурной) съёмки.

Для составления контурного плана местности применяются в основном следующие способы съёмки:

полярный способ (способ полярных координат, способ полярных направлений);
способ перпендикуляров (ординат, прямоугольных координат);
способ биполярных координат (засечек);
способ промеров (створов);
способ обхода.

Геоподоснова

В зависимости от масштаба геоподоснова может иметь различное предназначение , при составлении документнации. В зависимости от степени детализации отображенных объектов чертеж геоподосновы, или топографический план, может быть выполнен в одном из крупных масштабов: 1:5000, 1:2000, 1:1000 или 1:500. Топографические планы более мелкого масштаба принято называть картами. При этом планы масштабов 1:1000 и 1:500 предназначены в основном для учета подземных коммуникаций. Топогеодезическая съемка в масштабе 1:500 и 1:2000 ведется на территории мегаполисов с многоэтажной застройкой, тогда как масштабы 1:1000 и 1:5000 используются для топосъемок на незастроенной территории либо местности с одноэтажной застройкой.

В зависимости от вида отображения местности на плане геоподоснова может быть представлена в графическом или цифровом формате . В первом случае чертежи составляются в рамках номенклатурных листов или сводных планов. Во втором случае на основе полученных в процессе топосъемки данных с применением инженерно-геодезического оборудования строится цифровая модель местности в виде пространственных координат множества точек земной поверхности, объединенных в единую систему компьютерными средствами. В свою очередь, цифровая модель местности позволяет выделить независимые модели зданий и сооружений, коммуникаций, рельефа, гидрографии и почвенно-растительного покрова.

Градусная и километровые сетки карты. Зарамочное оформление

Сайт для студентов. Здесь Вы найдёте всё, что нужно для обучения

28.01.2019

Геодезия

Методические указания

Комментарии

5. ГРАДУСНАЯ И КИЛОМЕТРОВЫЕ СЕТКИ КАРТЫ. ЗАРАМОЧНОЕ ОФОРМЛЕНИЕ

Границами листов карт служат на севере и юге отрезки параллелей, а на западе и востоке — отрезки меридианов. Эти границы составляют внутреннюю рамку листа (трапеции). В углах внутренней рамки листа указывают их широты и долготы (рис.

Снаружи от внутренней рамки на расстоянии 8 мм проводится г р а д у с н а я р а м к а в виде двойной линии, разделенной по широте и долготе на части, кратные 1 . Для удобства чтения географических координат минутные интервалы попеременно через один закрашивают в черный цвет. За градусной рамкой листа вычерчивается он оформительская рамка. Между градусной и оформительской рамками нанесены точки, с помощью которых каждый минутный интервал разбит не І0-секундные интервалы.

Стороны квадратов этой сетки обычно выражаются целым числом километров.

В общем случае километровая сетка развернута относительно градусной сетки на величину сближения меридианов. Если лист карты находится в восточной части зоны, то километровая сетка развернута на восток относительно градусной сетки, и наоборот. Восточное сближение меридианов принято считать положительным, a западное — отрицательным.

Рис. 7. Градусная рамка и километровая сетка листа карты масштаба 1:25 000

Над оформительской рамкой указываются номенклатура листа карты и его название, соответствующее обычно названию наиболее крупного населенного пункта в данном районе, например,

M-37-З4-A-в (Михалин)

В северо-западном углу листа карты над оформительской рамкой указывают систему прямоугольных координат (Система координат 1942 г.

П=δ-γ

Внизу под оформительской рамкой посредине подписывается численный масштаб карты (например, I: 25 000), пояснительный масштаб (в l см 250 м) и вычерчивается линейный масштаб. Ниже линейного масштаба указываются высота сечении. рельефа и наименование принятой системы высот (Балтийская система высот). Справа от масштабов приводится график заложений.

К зарамочному оформлению, относятся также подписи номенклатуры соседних листов, которые выполняют в разрывах градусной рамки в середине каждой стороны, схема расположения соседних листов карты данного масштаба.

Обновлено: 28.01.2019 — 02:21

← Предыдущая запись

Следующая запись →

Виды географических карт: современная классификация

С древних времён и по настоящее время накопилось огромное количество видов географических карт. Для удобства хранения и использования их делят на группы: по масштабу, по охвату территории, по числу цветов, слоёв и красок, по содержанию, по характеру использования и назначению. С внедрением компьютерной техники разнообразие карт сильно увеличилось, поэтому классификация карт постоянно дополняется. Виды географических карт по масштабу нам уже знакомы.

Карты по масштабу

Виды географических карт по содержанию

На карте отображаются объекты и явления природы и общества. Некоторые из них мы можем наблюдать на местности, другие (магнитные склонения, климатические явления, эпицентры и силу землетрясений) получают в результате наблюдения с помощью специальных приборов. Определенные явления связаны с изучением жизни и деятельности людей и исторических событий.

Карты могут показывать изменение явлений во времени (разливы рек и озер), перемещение явлений (маршруты путешествий, пассажиро- и грузопотоки, морские течения), реальные и прогнозные, давать оценку явлениям (оценочные карты) и т.д.. В зависимости от того, что изображено при помощи условных знаков, карты делят на тематические, общегеографические и специальные.

На общегеографических (обзорных и топографических) картах главным образом изображают рельеф, водоёмы, дороги, крупные города и посёлки. Могут там присутствовать обозначения границ, типа растительности, хозяйственные объекты (на топографических картах), полезные ископаемые. Все объекты на них равнозначны, находятся как бы в одной плоскости.

Содержание общегеографических карт зависит от масштаба и назначения. Чем крупнее масштаб, тем больше объектов показано на карте. На полётных общегеографических картах дополнительно изображают изогоны и магнитные склонения

Среди общегеографических карт выделяют гипсометрические, на которых особое внимание уделено одному элементу – рельефу

Обзорная общегеографическая карта

Тематические карты более подробно передают природные или экономические явления и их качественные и количественные характеристики. На них выделяется общегеографическая часть содержания, которая является географической основой, служащей для ориентирования по карте и привязки содержание (например, характеристика почв или геологического строения территории). Одно или несколько элементов показаны с большей глубиной и подробностью.

В названии таких карт указана тема, например: карта промышленности, климатическая карта и т. д. Общегеографические карты называют только изображаемую территорию: карта мира, карта Евразии. Тематические карты классифицируют по-разному. По содержанию среди тематических карт выделяют 3 класса: физико-географические карты (карты природы), социально-экономические и карты природно-общественной сферы. Каждый из этих классов подразделяют на разделы, которые в свою очередь делятся на роды и виды.
