Применение топографических карт
1. Геология и геодезия: Топографические карты позволяют геологам и геодезистам изучать геологическую структуру иформирование местности, определять особенности рельефа, подземного строенияи границы геологических образований.
2. Архитектура и градостроительство: Топографические карты используются при планировании и проектировании городской и сельской застройки, а также строительстве различных объектов. Они помогают определить удобство расположения зданий, улиц и инфраструктуры, а также снижают риск неправильного планирования и строительства.
3. Туризм и спорт: Туристы, спортсмены и любители активного отдыха могут использовать топографические карты, чтобы ориентироваться в местности, планировать маршруты, изучать пересеченность местности и опасности, а также оценивать сложность трасс и мест для занятий спортом.
4. Международные отношения: Топографические карты помогают в определении границ и территориальных претензий между различными государствами, согласовании международных договоров по использованию природных ресурсов, а также в экологической оценке и планировании природоохранной деятельности.
Таким образом, использование топографических карт Генштаба СССР 1962-1991 имеет широкий спектр применения в различных областях деятельности и является важным инструментом в планировании и изучении местности.
Индивидуальные доказательства
- ↑ См. Коллектив авторов: Военный лексикон. 2-е издание. Военное издательство ГДР, Берлин 1973, с. 365.
- Военный энциклопедический словарь (русский): Военный Энциклопедический словарь . М. 1986. 745 с.
- См. Официальную брошюру к 195-летию: Управление военной топографии Генерального штаба Вооруженных Сил Российской Федерации — 195 лет , (ru.). Москва 2007, стр. 10. Русь. Ориг.: Ведомственная брошюра ВТУ Генштаба ВС РФ — 195 лет. Москва 2007 г., С. 10.
- Герхард Л. Фашинг, Рене Пфальбуш: Государственная география ГДР. В: Герхард Л. Фашинг, Федеральное министерство национальной обороны (Hrsg.): Серия публикаций военных Geowesens, № 20. Вена, 2006 г., стр. 26 и сл.
- Авторский коллектив: Военная география ГДР. Военная география, военная топография, военная гидрография, военно-топографическая служба, морская гидрографическая служба, топографические карты, специальные и морские карты в Германской Демократической Республике от истоков до воссоединения. В: Герхард Л. Фашинг, Федеральное министерство национальной обороны (Hrsg.): Серия публикаций по военной географии, № 20., Вена, 2006, декабрь, 237 стр., 17 приложений.
Как использовать на разных устройствах
Для путешественников обычно интересны всего три типа масштабов. Из всех карт и планов генерального штаба СССР чаще всего используют:
- «Двухкилометровку» — с масштабом 1 к 200 000 (или 1 сантиметр равен 2 километрам). Она пригодится для оценки большой местности;
- «Километровку» — с масштабом 1 к 100 000 (или 1 сантиметр равен 1 километру). Оптимальная версия, чтобы взять ее на физическом носителе (на бумаге);
- «Пятисотку» — имеет разрешение 1 к 50 000 (1 сантиметр на бумаге равен 500 метрам). Детальная, но занимает много места в походе.
Разработчики советских военных атласов в Генеральном штабе, подразумевали, что использовать их будут исключительно на бумажном носителе. Иными словами, офицер выписывает необходимый квадрат с нужной деталировкой и заказывает в штабе копию. С развитием устройств для навигации появилась возможность пользоваться советскими картами генштаба в онлайне и с привязкой по GPS.
Есть три наиболее популярных способа:
- Просматривать нужную версию при помощи компьютера или ноутбука. Для этого придется скачать программу SAS Planet или воспользоваться одним из бесплатных онлайн-сервисов;
- При помощи смартфонов. Для операционной системы Android есть бесплатная программа LOCUS MAP, а для устройств под управлением iOS нужно скачать в AppStore «Guru Maps»;
- Пользоваться картами генштаба СССР для устройств Garmin. Для этого после загрузки необходимо обработать формат файла и осуществить привязку к координатам. После этого можно будет их использовать вместе со стандартным туристическим навигатором.
Сохранность и доступность
Сохранность таких карт является одним из важных аспектов их ценности. Благодаря использованию качественных материалов и технических решений, большинство карт сохранились в отличном состоянии. Они не подвергались значительному износу или повреждениям в результате длительного хранения. Однако, некоторые карты могут иметь незначительные дефекты, такие как потертости или небольшие повреждения, которые могут быть исправлены или восстановлены.
Доступность карт Генштаба СССР также имеет большое значение. Благодаря развитию цифровых технологий и Интернета, сейчас эти карты стали значительно более доступными. Множество онлайн-ресурсов предоставляют возможность бесплатно просмотреть или загрузить электронные версии топографических карт. Кроме того, некоторые архивы и библиотеки предоставляют физические копии карт для изучения и использования исследователями, учеными и всеми интересующимися.
| Преимущества | Недостатки |
|---|---|
| — Высокая точность и достоверность данных | — Некоторые карты могут иметь незначительные дефекты |
| — Сохранность карт в отличном состоянии | — Ограниченный доступ к физическим копиям карт |
| — Легкая доступность электронных версий карт | — Необходимость обучения для работы с цифровыми версиями карт |
В целом, сохранность и доступность топографических карт Генштаба СССР с 1962 по 1991 годы являются важными факторами их ценности. Благодаря этим чертам, эти карты до сих пор используются и изучаются в различных сферах, включая научные исследования, географические исследования, а также в учебных целях.
Как по географическим координатам (с GPS или путем астрономических наблюдений) найти местонахождение на карте
На многих скачанных файлах карт вы будете видеть рамку по периметру карты. Рамка это круто. Наличие рамки позволяет вам получить географические координаты (ваши или какого-либо еще объекта) с бумажной картой в руках, без компьютера и карманного GPS навигатора. Зачем? Единственная ситуация, которая мне приходит в голову — это группа туристов, у которой произошло ЧП, и у них нету GPS навигатора, но есть карта ГШ и возможность связаться со спасателями. Обычно бывает так, что GPS есть, а связи нет. На практике мне приходилось наоборот, используя координаты в приборе, тыкнуть пальчиком на бумажке в место, где мы есть (ну не было у меня карты ГШ в навигаторе в электронном виде!). В одной из прошлых статей я уже рассказывал немного, приводил этот пример.
Это тот самый редкий момент, когда формат координат “градусы, минуты, секунды” пригождается. (О других форматах координат и какой лучше использовать читай )
Например. Наши координаты 55°41’10”C 36°3’50”В. Где мы на карте?

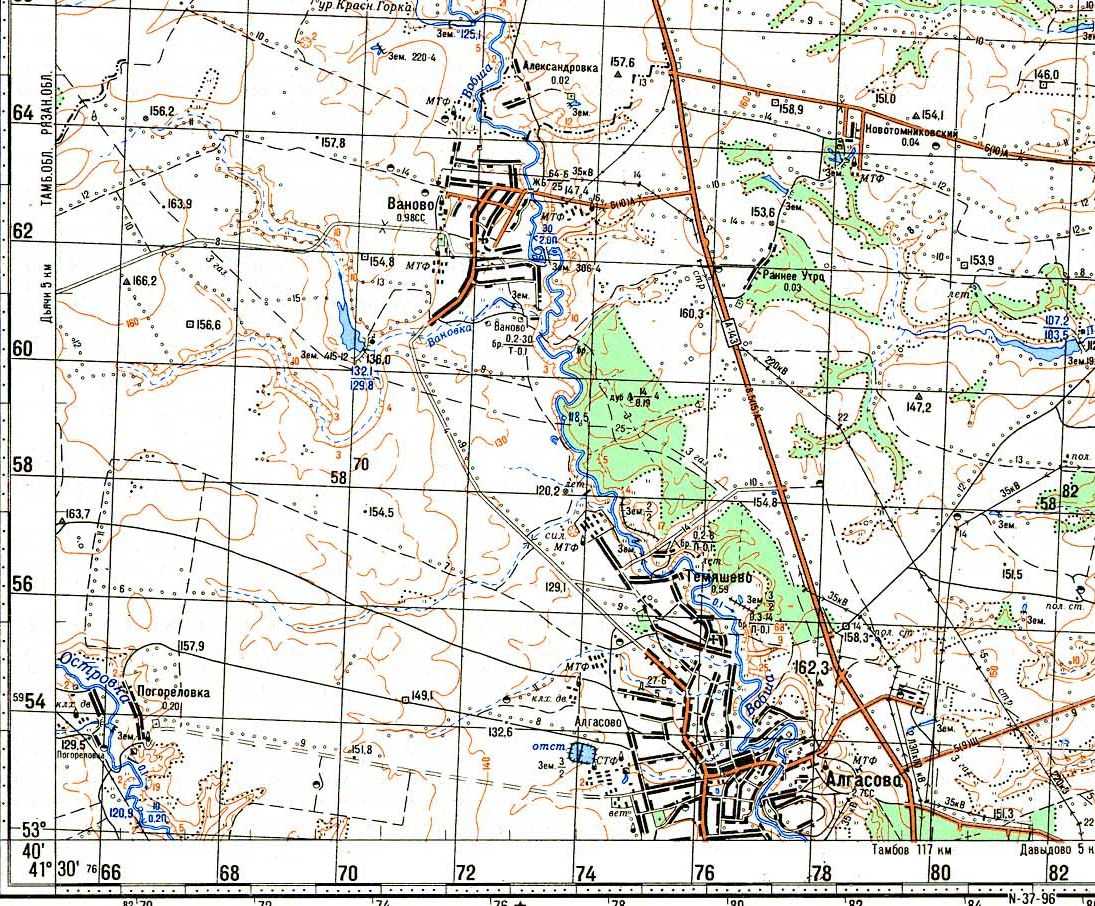

В каждом углу координатной сетки карты указаны координаты этого угла. Чередующиеся черные и белые полосочки — минуты широты или долготы. Точки рядом с полосками разделяют десятки секунд.
Найдем сначала широту. Широта нижней грани листа составляет 55°40’00”, откладываем вверх еще одну полосочку. У нас станет 41’, и доходим до ближайшей точки — это еще 10”. Кладем туда линейку.
Подобную операцию проделываем для нахождения долготы. Только от угла карты будем двигаться вправо. Координаты левой грани листа 36°00’00” , до требуемых 36°3’50” нам не хватает 3’50” — это три полосочки и пять точек. Кладем туда линейку.
На пересечении линеек окажется поворот дороги, который я обвел желтым кругом.
Определив свое местоположение на местности и найдя его на карте, можно провести обратную операцию, найдя свои координаты. Надо лишь провести перпендикуляры к вертикальной и горизонтальной границам карты, а затем отсчитать от углов карты нужное количество полосочек и точек. Получившиеся координаты..ну… ээ… продиктовать спасателям, наверное.
Применение
Топографические карты Генштаба СССР 1962-1991 были разработаны с целью предоставить прецизионную географическую информацию о территории СССР. Эти карты широко применялись в различных областях, включая геодезию, геологию, географию, инженерное дело и архитектуру.
В геодезии и геологии топографические карты Генштаба использовались для определения географического положения объектов и измерения территории. Они предоставляли подробную информацию о рельефе, реках, озерах и других географических особенностях. Эта информация была важна для планирования и проведения различных исследований и работ на местности.
В инженерном деле и архитектуре карты Генштаба использовались для составления планов территории, проектирования дорог, зданий и других сооружений. Они предоставляли необходимую информацию о топографии местности, расположении дорог, населенных пунктов и других объектов. Это помогало инженерам и архитекторам создавать эффективные и безопасные проекты, учитывая рельеф и особенности местности.
Топографические карты также использовались для обучения и дополнения учебных материалов по географии и геологии. Они представляли собой ценный инструмент для изучения территории и ее особенностей. Карты Генштаба помогали учащимся лучше понять географические процессы и взаимосвязи на местности.
В целом, топографические карты Генштаба СССР 1962-1991 предоставляли прецизионную географическую информацию и были широко применялись в различных сферах. Они представляли собой надежный и актуальный источник данных о территории СССР, который использовался для проведения исследований, разработки проектов и образовательных целей.
Номенклатура (обозначения листов)
Даже крупномасштабные карты невозможно было выпускать одним листом, поэтому все они существуют в разрезанном по секторам виде. Каждый сектор имеет свою номенклатуру, по которой можно определить масштаб и зону покрытия.
Земной шар мысленно разрезается по параллелям и меридианам. Горизонтальные пояса обозначаются латинскими буквами от экватора до полюса, вертикальные доли — арабскими цифрами 1−60. Нумерация начинается со 180-го меридиана против часовой стрелки.
Листы 1:1000000
В результате поверхность земной сферы разделяется на прямоугольники (с учётом искривления — трапеции) длиной 6 градусов и шириной — 4. На каждый прямоугольник составляется лист десятикилометровки (в 1 см 10 км), имеющий свою номенклатуру. Она состоит из латинской буквы и арабских цифр. На территорию бывшего СССР приходятся буквы от J до T и числа от 34 до 60, а также цифра 1 (Камчатка).
Листы 1:500000
Для получения масштаба (5 км в 1 см) лист десятикилометровки делят на 4 части и снимают каждую из них в более подробно. Территория остаётся та же, но получаются четыре листа 1: 5 00000. К номенклатуре добавляются арабские цифры 1—4.
Например, лист с L-37 будет иметь четыре пятикилометровки: Мариуполь L-37−1, Ростов-на-Дону L- 37−2, Краснодар L-37−3 и Армавир L-37−4.
Листы 1:200000
Если тот же лист L-37 разделить на 36 частей, то получатся зоны карт 1: 2 00000. К названию добавляются римские числа от I до XXXVI.
Краснодар располагается на листе L-37-XXVII, Ростов — L-37-X.
Километровки и пятьсотметровки

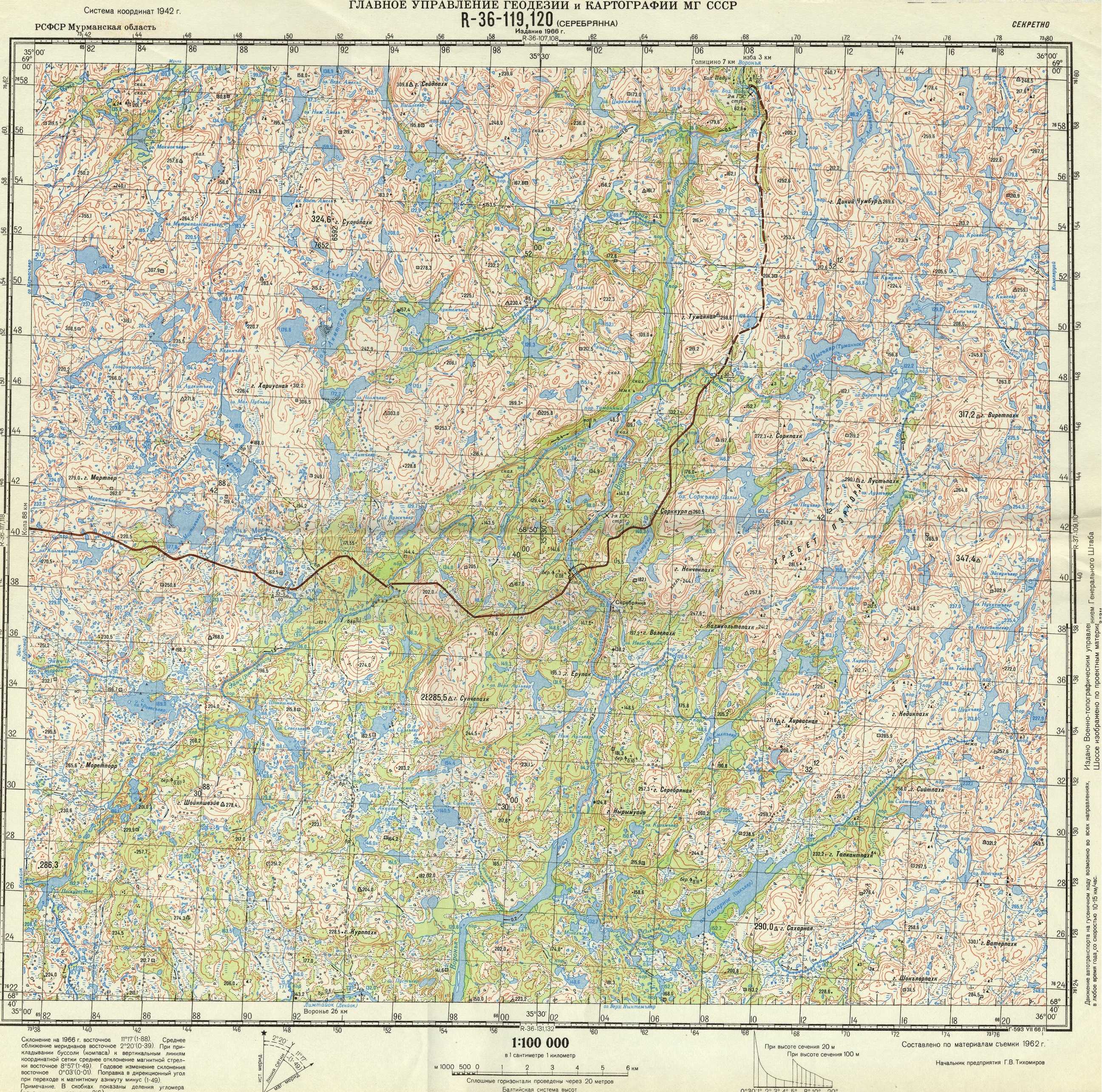

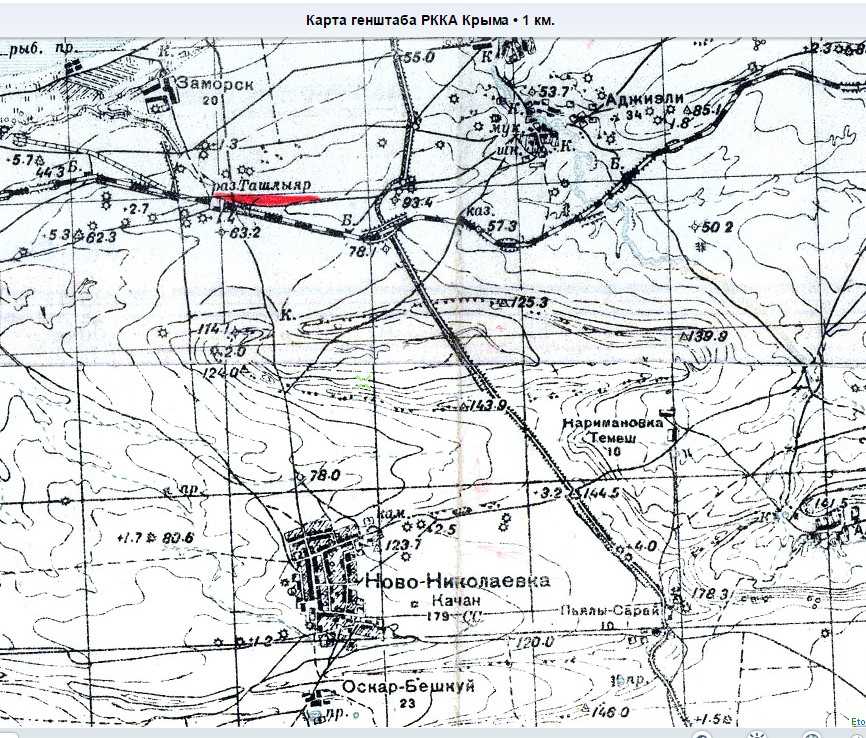

Карты масштаба 1: 1 00000 получаются при делении листа десятикилометровки на 144 части. К названию каждой из них добавятся арабские числа 1—144. Например, Краснодар находится на листе L-37−102.

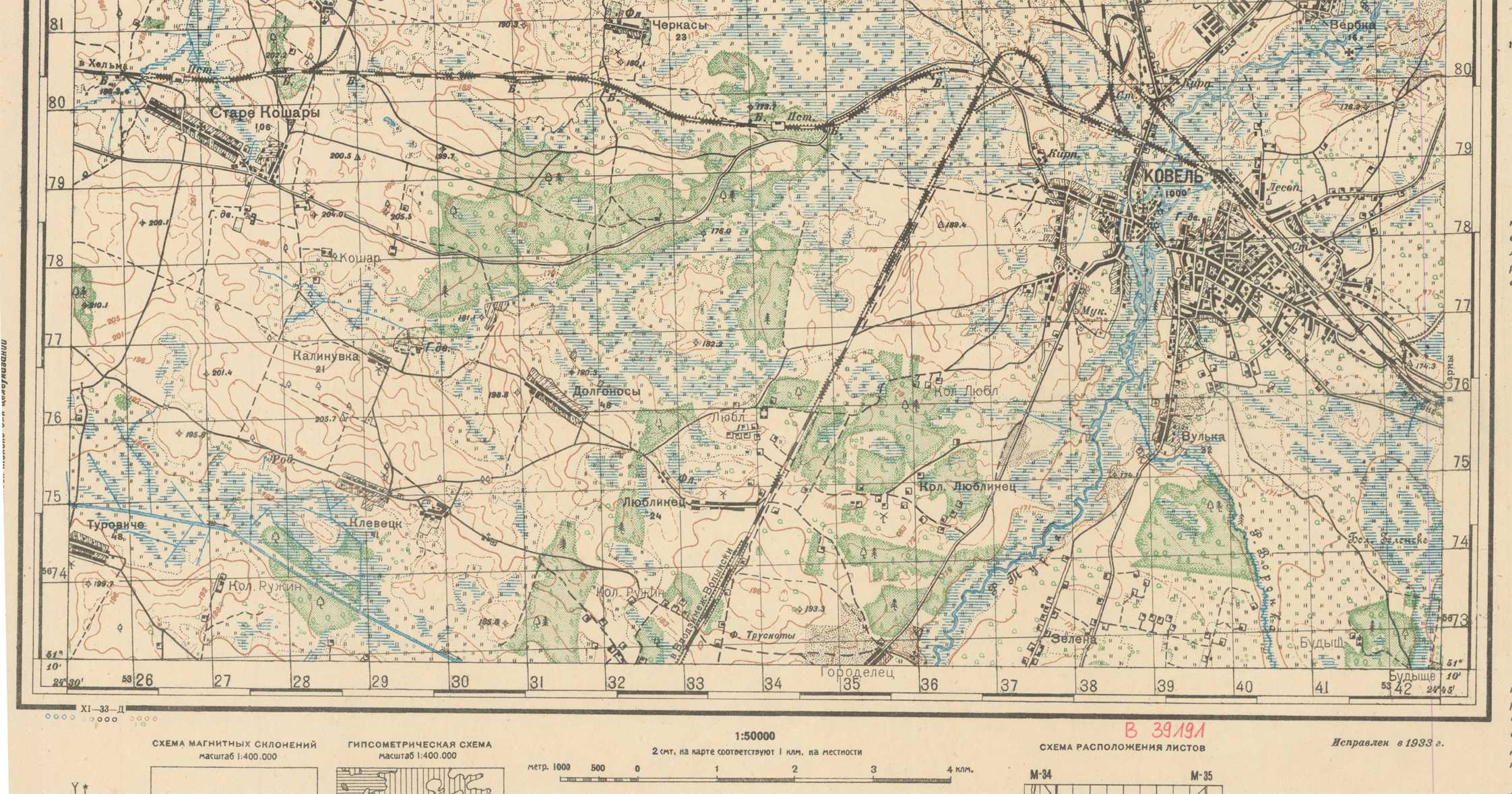

Карты Генштаба 500 м получаются делением листа 1: 100000 на четыре части с присвоением арабских цифр 1—4. 250-метровка представляет поделённую на 4 части полукилометровку, к названию добавляются русские буквы.
При скачивании или поиске карт Генштаба онлайн по номенклатуре следует обратить внимание на следующее:
- Листы карт мелких масштабов могут не соответствовать принятым правилам номенклатуры, так как в целях секретности их могли называть по другим системам координат.
- Многие листы подробных топографических карт с заданной номенклатурой существуют только теоретически: листы могли быть утеряны или местность не требовала съёмки именно в этом масштабе.
- В навигаторах лучше использовать отдельные листы. При склеивании нарушается точность привязки к координатам.
Редкие и ценные источники информации
Эти карты были созданы с использованием советской топографической системы, которая обеспечивала высокую точность и детализацию. Карты Генштаба СССР включали в себя информацию о рельефе местности, географических объектах, дорогах, населенных пунктах и других значимых элементах.
Помимо основных данных о местности, эти карты также содержат информацию о военных объектах, которая была строго охраняемой и представляет большую историческую ценность. На картах можно найти разметку военных полигонов, баз, аэродромов и других объектов, которые играли важную роль в обороне страны во время Холодной войны.
Карты Генштаба СССР также являются важным источником информации для исследования территориальных изменений, которые произошли после Второй мировой войны. Многие населенные пункты, границы государств и территории изменились в этот период, и эти карты предоставляют уникальную возможность проследить эти изменения и понять их влияние на современные геополитические ситуации.
| Преимущества топографических карт Генштаба СССР: |
| 1. Высокая точность и детализация |
| 2. Историческая ценность |
| 3. Информация о военных объектах |
| 4. Возможность изучения территориальных изменений |
Таким образом, топографические карты Генштаба СССР 1962-1991 являются редкими и ценными источниками информации о прошлых событиях и географических особенностях территории. Они предоставляют исследователям и историкам уникальную возможность более глубокого понимания прошлого и его влияния на настоящее.
Ностальгия и коллекционирование
Карты Генштаба СССР создавались с большой точностью и детализацией, отражая ландшафтные особенности и топографические данные до мельчайших деталей. Сегодня многие люди искренне радуются возможности приобрести и сохранить эти карты как объекты искусства, воспроизводящие историческую эпоху и позволяющие совершить воображаемое путешествие в прошлое.
|
Коллекционирование карт Генштаба СССР не только отражает ностальгию по советскому прошлому, но и является интересным и увлекательным хобби. Коллекционеры исследуют разные издания карт, ищут редкие экземпляры, исследуют изменения в границах и названиях на картах, а также сравнивают их с современными картами и аэрофотоснимками. Коллекционирование карт Генштаба СССР также позволяет узнать больше о географии и истории Советского Союза. Карты становятся своеобразным путеводителем по прошлым географическим областям и позволяют оценить изменения, произошедшие со временем. Таким образом, карты Генштаба СССР 1962-1991 гг. представляют не только практическую ценность, но и имеют значительную эмоциональную и исследовательскую ценность для поклонников истории и топографии. Коллекционирование этих карт становится возможностью сохранить историю и открыть новые грани путешествия во времени. |
Как по географическим координатам (с GPS или путем астрономических наблюдений) найти местонахождение на карте
На многих скачанных файлах карт вы будете видеть рамку по периметру карты. Рамка это круто. Наличие рамки позволяет вам получить географические координаты (ваши или какого-либо еще объекта) с бумажной картой в руках, без компьютера и карманного GPS навигатора. Зачем? Единственная ситуация, которая мне приходит в голову – это группа туристов, у которой произошло ЧП, и у них нету GPS навигатора, но есть карта ГШ и возможность связаться со спасателями. Обычно бывает так, что GPS есть, а связи нет. На практике мне приходилось наоборот, используя координаты в приборе, тыкнуть пальчиком на бумажке в место, где мы есть (ну не было у меня карты ГШ в навигаторе в электронном виде!). В одной из прошлых статей я уже рассказывал немного, приводил этот пример.
Это тот самый редкий момент, когда формат координат “градусы, минуты, секунды” пригождается. ( О других форматах координат и какой лучше использовать читай ТУТ)
Например. Наши координаты 55°41’10”C 36°3’50”В. Где мы на карте?
В каждом углу координатной сетки карты указаны координаты этого угла. Чередующиеся черные и белые полосочки – минуты широты или долготы. Точки рядом с полосками разделяют десятки секунд.
Найдем сначала широту. Широта нижней грани листа составляет 55°40’00”, откладываем вверх еще одну полосочку. У нас станет 41’, и доходим до ближайшей точки – это еще 10”. Кладем туда линейку.
Подобную операцию проделываем для нахождения долготы. Только от угла карты будем двигаться вправо. Координаты левой грани листа 36°00’00” , до требуемых 36°3’50” нам не хватает 3’50” – это три полосочки и пять точек. Кладем туда линейку.
На пересечении линеек окажется поворот дороги, который я обвел желтым кругом.
Определив свое местоположение на местности и найдя его на карте, можно провести обратную операцию, найдя свои координаты. Надо лишь провести перпендикуляры к вертикальной и горизонтальной границам карты, а затем отсчитать от углов карты нужное количество полосочек и точек. Получившиеся координаты ..ну… ээ… продиктовать спасателям, наверное.
Современное значение и доступность
Эти карты сохраняют ценность не только для понимания географии и топографии СССР, но и для изучения прошлых стратегических планирований, развития инфраструктуры и геополитических аспектов. Они также служат важным источником информации для исследования наследия и изменений в ландшафте последних десятилетий.
Сегодня эти карты доступны для использования и изучения в различных источниках и форматах. Они могут быть найдены в архивах, библиотеках и онлайн ресурсах, что позволяет исследователям и другим заинтересованным лицам получить доступ к ценным географическим данным.
Благодаря усовершенствованию технологий и развитию ГИС (географических информационных систем), современные списки и базы данных позволяют использовать и анализировать данные с топографических карт Генштаба СССР 1962-1991 годов в цифровом формате. Это делает возможным дальнейшее исследование и применение этих карт в различных проектах и научных исследованиях.
Таким образом, топографические карты Генштаба СССР 1962-1991 годов имеют современное значение и доступность для исследования и применения в различных областях знания. Они представляют собой ценный источник данных и возможность изучения истории и географии прошлого, а также помогают понять изменения, происходящие в настоящем и будущем.
Прямоугольная (километровая) сетка координат и Плоские прямоугольные координаты
Каждый учебник, презентация турклубов и гуру в картографии считает долгом своим о ней рассказать, потратить тьму своего и чужого времени. И только в учебнике по военной топографии 1977 года говорится, что эта фигня используется для целеуказания артиллеристам. Ну проще им так. Спрашивается, нахрена мучить свою голову ненужной инфой, когда весь мир и все остальные карты используют географическую систему координат? Зачем эта система туристам?
Да она дает нам координатную сетку с помощью которой мы определяем масштаб карты, если он нигде более не указан!
Посмотрите на циферки, которые я обвел красным
Это количество километров от… Нарнии/страны эльфов/хвоста Мирового змея, вообще не важно, откуда, сути это не меняет, никого их значение абсолютное не интересует уже давно. Кому интересно
Нас интересует разница между ними. Как видим она составляет 1 км. Выше я писал, что координатная сетка на картах идет через 2 см. Делим 1 км на 2, получается 500 метров в 1 см! Значит это фрагмент карты “пятисотметровки” (1:50 000).
Иногда эти цифры для удобства выносят в середину карты и пишут у полосочек сетки. Это позволяет нам определить масштаб карты, даже если рамка карты обрезана.
Что можно увидеть на гидрогеологической карте СССР?
Благодаря изучению результатов исследований ученых, отраженных в картографическом формате, можно узнать:
- локализацию подземных русел на момент проведения экспедиций;
- размещение буровых скважин и колодцев;
- глубину залегания и химический состав подземных вод, а также их минерализация и дебит;
- источники и особенности распространения водоносных горизонтов;
- место расположения водохранилищ;
- степень обводнённости месторождений полезных ископаемых и многое другое.
В нашем каталоге вы найдете не только отображение водных русел всей территории страны, но сможете детально изучить особенности их распределения и формирования по регионам. Например, для исследователей Урала чрезвычайно полезной станет гидрогеологическая карта СССР O-40-XXXV, представленная в масштабе 1:200000 под редакторством Соболева И.Д. Все обозначения на русском и отчетливо видны, поэтому с идентификацией водоемов, населенных пунктов и т.д. не возникнет никаких сложностей.
Карты Генштаба в электронном виде
Планируя поход за компьютером или на экране навигатора, мы имеем дело с картами ГШ в электронном виде, неестественным для них.
Для просмотра за компьютером
лучше всего подойдет уже названная мною SAS Planet , просматривать их можно еще на сайте Маршруты.ru или nakarte.me .
С экрана смартфона Android:
LOCUS MAP . К нему надо поставить пакет карт от Евгения где есть и карты ГШ и много других или с anygis.ru . Инструкция к приложению от меня .
В туристический навигатор Garmin
карты ГШ удобно залить с помощью того же сайта Маршруты.ru (качаем файл kmz и кладем его в папочку Garmin — Custom maps на приборе. Подробная инструкция ). Так же в Garmin можно залить в составе фала JNX. Такие файлы можно сгенерировать с помощью того же nakarte.me или SAS Planet (инструкция). Чтобы ваш навигатор отображал файлы JNX надо купить у Гамин подписку на их сервис BirdsEye Satellite Imagery или сделать кое-что с прибором . Ни разу не видел людей купивших эту подписку.
Технические особенности
В основе создания карт лежит метод прецизионной топографической съемки, который предусматривает использование специальной аппаратуры и технологий. Для съемки применялись аэрофотоснимки, сделанные с помощью специальных аэрофотографических камер, установленных на самолетах. Они позволяли получить детальные изображения, которые затем использовались для создания карт.
Основной особенностью карт Генштаба является их масштаб, часто достигающий 1:25 000. Это означает, что каждый сантиметр на карте соответствует 250 метрам на местности. Такой масштаб позволяет отметить даже мельчайшие детали ландшафта и объектов инфраструктуры, таких как дороги, реки, озера, деревни и города.
Карты Генштаба также отличаются использованием специальных символов и легенды, которые позволяют точно интерпретировать информацию на карте. Символы и цвета позволяют отличить различные типы рельефа, типы землепользования и другие географические объекты.
Благодаря высокой точности и детализации, карты Генштаба СССР являются ценным источником информации для различных целей, таких как планирование туристических маршрутов, научные исследования, обучение студентов и многое другое.
