Назначение топографических карт.

Топографические карты служат основным источником информации оместности и используются для ее изучения, определениярасстояний и площадей,дирекционных углов, координат различных объектов и решения других измерительных задач. Они широко применяются при управлении войсками, а также в качестве основы для боевых графических документов и специальных карт.

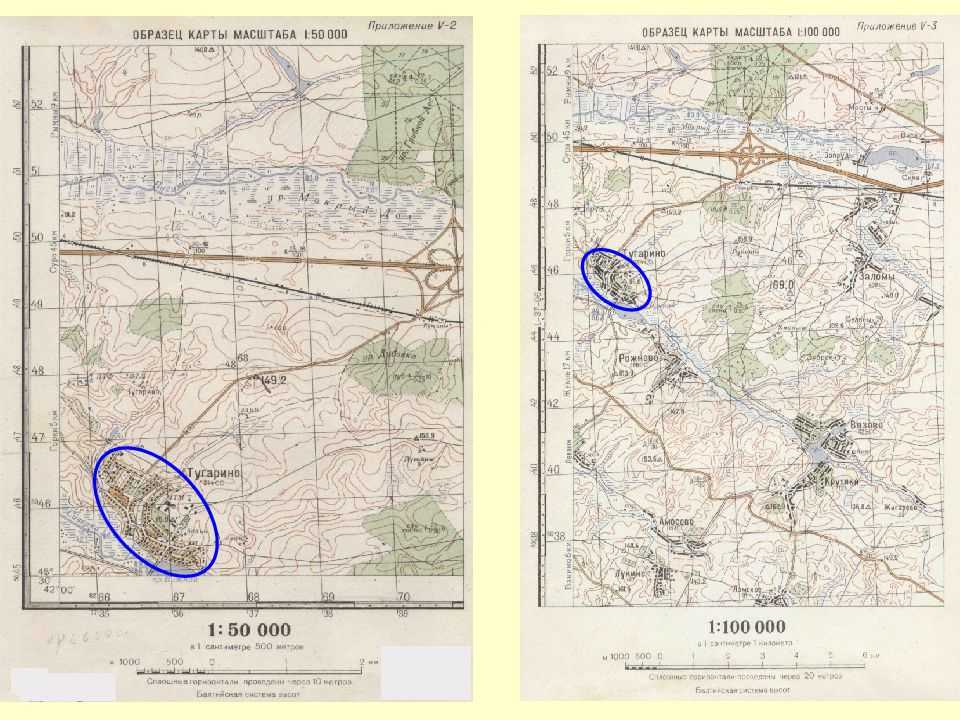

Топографические карты (преимущественно карты масштабов 1:100 000 и 1:200 000) служат основным средством ориентирования на марше и в бою. Карта масштаба 1:25 000 предназначается для детального изучения отдельных участков местности (при форсировании водных преград, десантировании и в других случаях), выполнения точных измерений, а также для расчетов при строительстве военно-инженерных сооружений и военных объектов.

Карты масштабов 1:50 000 и 1:100 000 предназначаются для детального изучения местности и оценки ее тактических свойств при планировании и подготовке боевых действий, управления войсками в бою,целеуказания и ориентирования на поле боя, определения координат огневых (стартовых) позиций, средств разведки, целей и выполнения необходимых измерений и расчетов.

Карта масштаба 1:200 000 предназначается для изучения и оценки местности при планировании и подготовке боевых действий всех родов войск, управления войсками в операции (бою), планирования передвижения войск и ориентирования на местности при совершении марша.

Карты масштабов 1:500 000 и 1:1 000 000 предназначаются для изучения и оценки общего характера местности при подготовке и ведении операций, а также используются авиацией в качестве полетных карт.

Особенности топографических карт

Среди карт различают два основных вида – топографические и географические. Географические в свою очередь делятся на общегеографические (физическая, политическая) и специальные (полезных ископаемых, геологические и пр.). Топографические отличаются единым масштабом по всем направлениям каждого листа или групп листов и имеют свои видовые особенности.

Топографическую карту условно можно представить чем-то средним между географической картой и планом местности. Ее можно назвать более подробной географической картой или более масштабным и детализированным планом местности. Топографическая карта довольно подробна – на нее наносятся все значимые объекты, все дороги, тропы, водоемы – все что помогает или препятствует достижению определенной пространственной цели.

Топографическая карта похожа на план местности тем, что характеризуется:

• большим масштабом,
• высоким уровнем детализации.

Топографическая карта отличается от плана местности тем, что:

• ее масштаб обычно меньше, чем у плана,
• она содержит информацию о рельефе.

Топографические карты являются одной из разновидностей карт наряду с географическими и по сравнению с географическими имеют более крупный масштаб и большую детализацию, то есть те особенности, которые делают топографическую карту похожей на план местности. Иногда ее так и называют: топографический план.

Изображая довольно большую территорию – десятки километров – и изображая ее довольно детально с учетом всех значимых объектов и параметров местности, включая рельеф, топографические карты – универсальный инструмент для ориентирования на местности размером в небольшой городок. Как говорится, «находка для шпиона», причем и в шутку, и всерьез.

Итак, топографические карты – это особый вид карт, по своим свойствам наиболее близкий к плану местности. Топографическая карта – это уменьшенное графическое изображение участка земной поверхности, которое содержит точную информацию об объектах на этой местности, интересующих свойствах местности, ее рельефе, о точных расстояниях между объектами и транспортной инфраструктуре местности.

Такая карта используется при работе непосредственно на местности. Ее обычно можно достать и разложить перед собой в процессе прохождения по исследуемой территории. Несмотря на разницу в масштабах, все топографические карты разбиты на небольшие листы, которые можно развернуть, отыскав необходимый квадрат. Лист со сторонами 40-50 см легко использовать, изучая нужный участок.

Подытожим и перечислим особенности топографической карты:

• Относительно большой масштаб.
• Информация об объектах, расположенных на местности, об их размерах и пространственных характеристиках.
• Информация о рельефе.
• Информация о гидрографии.
• Информация о свойствах местности и объектов на ней (грунты, растительность, прочие особенности).
• Информация о коммуникациях и средствах соединения.
• Информация о границах территорий при их делении.
• Информация об опорных геодезических пунктах.

Наука, которая занимается составлением топографических карт называется топографией. Наука, которая занимается измерением размеров и форм на местности называется геодезией. Опорные геодезические пункты – это точки так называемой геодезической сети, включающей в себя специальные технические объекты, которые фиксируют координаты местности, определенные при геодезических замерах.

Какие бывают планы местности?

При помощи плана можно научиться простейшим умениям делать топографическую съёмку, двигаться по азимуту, ориентироваться на местности. Составить план местности (иначе говоря, произвести съёмку местности) — это значит изобразить эту территорию на чертеже в выбранном масштабе при помощи условных знаков. Для составления нам понадобится планшет с закреплённым на нём листом бумаги, компас, линейка, мерная лента, полевой циркуль или рулетка (не обязательно), карандаш, ластик.

План можно составить при помощи горизонтальной или топографической съёмки местности. В зависимости от этого планы подразделяют на:

• топографические — на них показано как взаимное расположение предметов (ситуация) так и формы рельефа (сплошными горизонталями). Составляются на основе вертикальной (нивелирование) или топографической съёмки, в масштабе от 1:5000 и крупнее;
• контурные (ситуационные) — здесь показывается только взаимное расположение объектов. Контурные планы строят на основе плановой, или горизонтальной (контурной) съёмки.

Для составления контурного плана применяют следующие способы горизонтальной съёмки местности:

Полярная глазомерная съёмка местности

• полярная (полярных направлений, полярных координат);
• азимутальная;
• засечек (биполярных координат);
• перпендикуляров (прямоугольных координат, ординат);
• промеров (створов);
• обхода (маршрутная).

Все способы основаны на правилах геометрии и дают результаты для определения взаимного расположения точек на земной поверхности.

Ссылки [ править ]

1. Кент, AJ и Hopfstock А. (ноябрь 2018). . Картографический журнал . 55 (4): 305–308. DOI : .
2. Кент, Александр (1 июля 2009 г.). . Журнал картографических и географических библиотек . 5 (2): 131–156. DOI . S2CID . Проверено 13 июня 2020 .
3. Правительство Канады (8 апреля 2016 г.). . Науки о Земле — География . Природные ресурсы Канады. Архивировано из 15 мая 2016 года . Дата обращения 16 мая 2016 . да
4. КПК Харви, История топографических карт: символы, изображения и обзоры , Темза и Гудзон, 1980, ISBN 0-500-24105-8 , стр. 9. «Под топографической картой мы имеем в виду крупномасштабную карту, цель которой — передать форму и узор ландшафта, показывая крошечную часть земной поверхности, лежащую в пределах нашего непосредственного опыта и совершенно отличную от других. мелкомасштабные карты, которые показывают нам особенности целых провинций, народов и континентов «.
5. ^ Тезаурус по искусству и архитектуре для 7 июня 2011 г. в Wayback Machine .
6. Комитет по номенклатуре Американского общества фотограмметрии, «Определения терминов, используемых в фотограмметрической съемке и картировании: предварительный отчет», Photogrammetric Engineering , 8, 247-283, 1942. «Топографическая карта. Карта, на которой представлены горизонтальные и вертикальные положения. изображенных объектов; отличается от планиметрической карты добавлением рельефа в измеримой форме «. Это определение используется во многих глоссариях картографической терминологии.
7. М.-Дж. Краак и Ф. Ормелинг, Картография: визуализация пространственных данных , Longman, 1996, ISBN 0-582-25953-3 , стр. 44. «Традиционно карты делятся на топографические и тематические. Топографические карты дают общее изображение земной поверхности: дороги, реки, здания, часто характер растительности, рельеф и названия различных карт. объекты.»
8. Диапазон информации обозначен названием карты, выпущенной в 1766 году: Топографическая карта Хартфордшира из фактического обзора, в которой выражены все дороги, переулки, церкви, места дворян и джентльменов, а также все, что примечательно в Графство , Эндрю Дьюри и Джон Эндрюс, перепечатано Hertfordshire Publications в 1980 году. Это показало рельеф с помощью штриховок .
9. Библиотека Конгресса, 16 сентября 2017 года в Wayback Machine
10. Дики, Parke A (октябрь 1985). . Эос . 66 (41): 54–59. Bibcode . DOI. Проверено 26 июня 2011 года .
11. ↑ Peter Barber, The Map Book , Weidenfeld & Nicolson, 2005, ISBN 0-297-84372-9 , стр. 232, 250.
12. . Геологическая служба США: 1879–1989 . Геологическая служба США, Министерство внутренних дел США. 10 апреля 2000 года с оригинала на 2 июля 2007 года . Проверено 19 июня 2007 года .
13. . Геологическая служба США: 1879–1989 . Геологическая служба США, Министерство внутренних дел США. 10 апреля 2000 года с оригинала на 10 июня 2007 . Проверено 19 июня 2007 года .
14. Рамирес, Дж. Рауль. . Архивировано из 22 ноября 2011 года . Проверено 1 июля 2011 года .
15. Херст, Пол (2010), (магистерская диссертация), Великобритания: Университет Шеффилда, стр. 1–18, заархивировано из 2 октября 2011 г. , получено 1 июля 2011 г.
16. Ordnance Survey, 1 ноября 2012 г. на Wayback Machine ; Swisstopo, 26 июля 2011 года в Wayback Machine ; Геологическая служба США, 10 сентября 2008 г. на Wayback Machine .
17. Кент, Александр J .; Вуякович, Питер (август 2009 г.). «Стилистическое разнообразие в европейском государстве Топографические карты масштаба 1: 50 000». Картографический журнал . 46 (3): 179–213. DOI . ISSN . S2CID .
18. Соленья, Джон. . Международная картографическая ассоциация, 1999 г. Оттава. п. 17. Архивировано из 23 ноября 2011 года . Проверено 29 июня 2011 года .

Специальные планы и карты городов

Основными преимуществами специальных планов и карт городов являются:

1.	Подробная информация	Планы и карты городов предоставляют подробную информацию о расположении улиц, домов, достопримечательностей, транспортных узлов и других объектов. Это позволяет быстро найти нужное место и определить оптимальный маршрут.
2.	Обновление данных	Специальные планы и карты городов регулярно обновляются, чтобы отражать все изменения в городской инфраструктуре. Это включает в себя новые дороги, строительство новых зданий или изменение названий улиц. Благодаря этому, пользователи всегда получают актуальную информацию.
3.	Функции навигации	Некоторые специальные планы и карты городов предлагают функции навигации, которые помогают определить текущее местоположение пользователя и прокладывают оптимальный маршрут до нужного пункта назначения. Такие функции особенно полезны в незнакомом городе или при путешествии.

Специальные планы и карты городов доступны в различных форматах, включая печатные версии, электронные карты, приложения для смартфонов и GPS-навигаторы. В зависимости от потребностей и предпочтений пользователя, можно выбрать наиболее удобный и доступный вариант.

В целом, специальные планы и карты городов являются незаменимым инструментом для путешествий и повседневного использования. Они помогают сэкономить время и усилия при поиске нужной локации в городе, а также облегчают передвижение и планирование маршрутов.

Что такое специальные планы и карты городов?

Специальные планы и карты городов представляют собой инструменты, используемые для подробного изучения и анализа городской среды. Эти инструменты обычно разрабатываются специалистами в области градостроительства и предназначены для предоставления информации о различных аспектах городской инфраструктуры.

Специальные планы и карты городов включают в себя подробное изображение улиц, зданий, зон использования земли и других элементов, характерных для конкретного города. Они могут быть использованы для планирования новых строительных проектов, определения оптимальных маршрутов движения, оценки доступности различных услуг и объектов общественного пользования.

Эти инструменты также могут содержать специализированную информацию о транспортной сети, градостроительных нормах, местах культурного и исторического значения, экологических особенностях и других факторах, влияющих на развитие и улучшение городской среды.

Специальные планы и карты городов имеют большое значение для градостроительных организаций, городских администраций, архитекторов, инженеров и других специалистов, занимающихся развитием городов. Использование таких инструментов позволяет принимать информированные решения по градостроительным и транспортным проектам, а также улучшать условия жизни горожан.

Что это

Топографическая карта территории – важная задача для любого государства, на решение которой оно постоянно тратит время и значительные усилия. Методики построения качественных карт и опытные специалисты по картографии всегда ценились, а их труд востребован ежедневно, если не ежечасно. История создания карт – это история дизайна, логики и знаний о развитии представлений по графическому отображению реальной местности на плоскости.

Топография – это наука, трансформирующая съёмки и снимки земной поверхности в плоское отображение реальной информации: в графическую форму, доступную для использования, содержащую точные данные не только о местности, объектах на ней, но и о рельефе, реках, лесах, дорогах, инженерных сооружениях и пр.

В первом приближении топографическая карта местности – это классификация по масштабу:

• до 1:5000 план топографический;
• 1:10000; 1:25000; 1:50000 крупный;
• 1:100000; 1:1000000 средний;
• всё, что выше мелкий.

Такое деление всегда применяется на практике.

Более востребована другая классификация топографических карт:

• обзорные (планы, топографические зарисовки инженера);
• военно-стратегические (очень подробные);
• обычные (чисто рельеф и расположение важных объектов: дороги, населённые пункты, инженерные сооружения);
• землеустроительные (практические карты для инженеров по межеванию, строителей, топографов, иных специалистов) и т. д.

Карты могут быть принадлежать нескольким видам одновременно.

Рекомендуем ознакомиться:

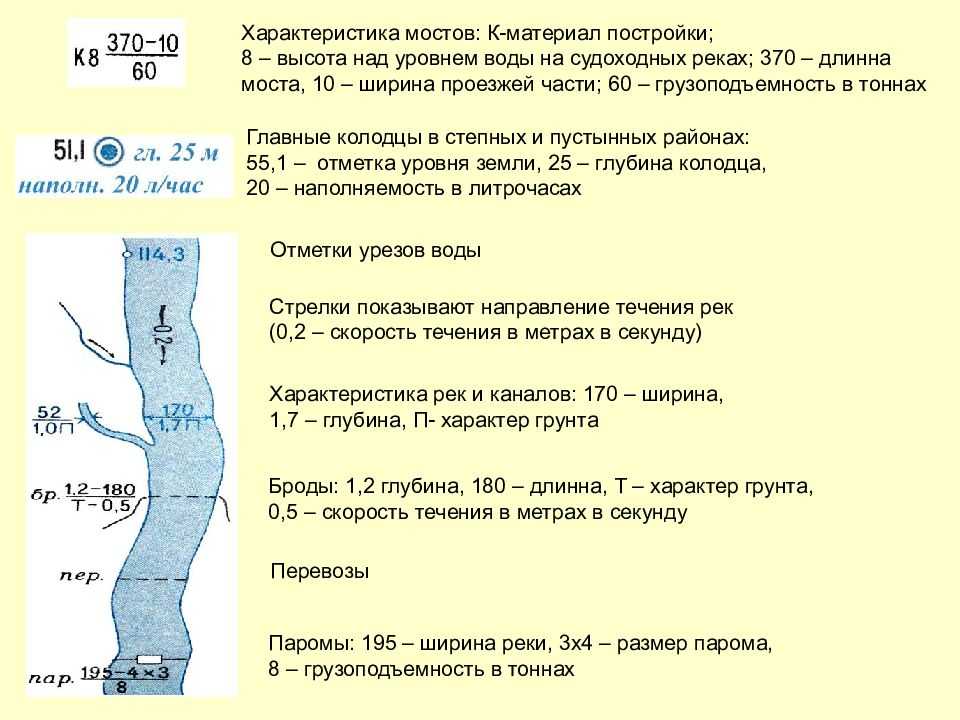

Условные обозначения на топографических картах

Важное значение имеют карты автомобильных дорог, транспортных коммуникаций, железнодорожных, морских и воздушных путей, но общественное сознание их к топографическим картам обычно не относит

Изображение рельефа на планах и картах

_______Рельефом местности называется совокупность неровностей физической поверхности Земли.

_______Существует несколько способов изображения рельефа. Наиболее распространенным является способ горизонталей. Сущность этого способа заключается в следующем.
Поверхность участка Земли через равные промежутки мысленно рассекают
горизонтальными плоскостями. Пересечение этих плоскостей с поверхностью Земли
образуют кривые линии, которые называются горизонталями.

_______Горизонталью называется линия, соединяющая точки с одинаковыми абсолютными высотами.

_______Расстояние между секущими плоскостями называют высотой сечения рельефа (h).

_______

_______Расстояние между горизонталями в масштабе плана называется заложением (d).

_______Для отличия повышения от понижения применяется бергштрих. Подписи отметок горизонталей делаются на повышение. Высота сечения рельефа для данного плана – величина постоянная, она зависит от масштаба плана и существующего рельефа.
