Категории и примеры условных знаков
Условные знаки на географических и топографических картах играют важную роль в передаче информации о различных объектах и феноменах. Они обычно подразделяются на несколько категорий в зависимости от типа объекта или явления, которое они представляют.
Одна из самых распространенных категорий условных знаков — это знаки рельефа. Они обозначают различные формы рельефа на карте, такие как горы, холмы, ущелья и долины. Например, знаком «Гора» обозначаются высокие точки рельефа, а знаком «Ущелье» — узкие и глубокие впадины между горами.
Другая категория — это знаки гидрографии. Они обозначают различные водоемы, реки и другие водные объекты. Например, знаком «Река» обозначается течение воды, а знаком «Озеро» обозначается большая стоячая водная поверхность.
Также на картах можно встретить знаки, связанные с животным и растительным миром. Они помогают отображать различные биологические особенности территории. Например, знак «Лес» обозначает наличие большой площади, покрытой деревьями и растительностью.
Важными условными знаками являются также знаки, обозначающие населенные пункты и дорожную сеть. Они помогают определить местоположение и доступность различных населенных пунктов, а также показывают магистрали и местные дороги. Например, знаком «Город» обозначаются крупные населенные пункты, а знаком «Автомагистраль» обозначаются основные дорожные артерии.
Градусная и километровые сетки карты. Зарамочное оформление
Сайт для студентов. Здесь Вы найдёте всё, что нужно для обучения
28.01.2019
Геодезия
,
Методические указания
Комментарии
5. ГРАДУСНАЯ И КИЛОМЕТРОВЫЕ СЕТКИ КАРТЫ. ЗАРАМОЧНОЕ ОФОРМЛЕНИЕ
Границами листов карт служат на севере и юге отрезки параллелей, а на западе и востоке — отрезки меридианов. Эти границы составляют внутреннюю рамку листа (трапеции). В углах внутренней рамки листа указывают их широты и долготы (рис.
Снаружи от внутренней рамки на расстоянии 8 мм проводится г р а д у с н а я р а м к а в виде двойной линии, разделенной по широте и долготе на части, кратные 1 . Для удобства чтения географических координат минутные интервалы попеременно через один закрашивают в черный цвет. За градусной рамкой листа вычерчивается он оформительская рамка. Между градусной и оформительской рамками нанесены точки, с помощью которых каждый минутный интервал разбит не І0-секундные интервалы.
Стороны квадратов этой сетки обычно выражаются целым числом километров.
В общем случае километровая сетка развернута относительно градусной сетки на величину сближения меридианов. Если лист карты находится в восточной части зоны, то километровая сетка развернута на восток относительно градусной сетки, и наоборот. Восточное сближение меридианов принято считать положительным, a западное — отрицательным.
Рис. 7. Градусная рамка и километровая сетка листа карты масштаба 1:25 000
Над оформительской рамкой указываются номенклатура листа карты и его название, соответствующее обычно названию наиболее крупного населенного пункта в данном районе, например,
M-37-З4-A-в (Михалин)
В северо-западном углу листа карты над оформительской рамкой указывают систему прямоугольных координат (Система координат 1942 г.
П=δ-γ
Внизу под оформительской рамкой посредине подписывается численный масштаб карты (например, I: 25 000), пояснительный масштаб (в l см 250 м) и вычерчивается линейный масштаб. Ниже линейного масштаба указываются высота сечении. рельефа и наименование принятой системы высот (Балтийская система высот). Справа от масштабов приводится график заложений.
К зарамочному оформлению, относятся также подписи номенклатуры соседних листов, которые выполняют в разрывах градусной рамки в середине каждой стороны, схема расположения соседних листов карты данного масштаба.
Обновлено: 28.01.2019 — 02:21
← Предыдущая запись
Следующая запись →
Условные знаки географических и топографических карт, что это и какие бывают — Помощник для школьников Спринт-Олимпик.ру
Для понимания карты составляется таблица под названием «Условные знаки», которая располагается на первой обложке атласа или рядом с картой. Статья рассказывает об условных знаках, их видах и специализации.
Виды условных знаков
- В зависимости от способа изображения знаки делятся на линейные, контурные, внемасштабные, пояснительные.
- Линейными знаками показывают дороги, реки, каналы, ЛЭП, различные изолинии (высоты, температуры, давления).
- Контурные или площадные знаки нужны для изображения морей, озер, стран, городов и лесов на планах.
- Внемасштабные знаки используются при указании типа полезного ископаемого, водопада, на планах колодцы, башни, родники.
- Типичный пояснительный знак – название города, реки, моря.
- Обозначения условных знаков, относящиеся к водным объектам рисуются синим цветом, рельеф коричневым, названия городов, границы стран черным.
Рельеф
Рельеф на топографических картах изображается изолиниями, которые называются горизонталями. Это линии одинаковых высот. Небольшие штрихи, «прикрепленные» к горизонталям (бергштрихи), показывают направление понижения в рельефе. Цифры на горизонталях указывают абсолютную высоту. На пологом склоне горизонтали редкие, на крутом сближаются.
Овраги и обрывы обозначаются небольшими треугольниками, их вершина направлена в сторону понижения.
Рис. 1. Условные знаки рельефа.
На географических картах рельеф может изображаться цветом. В этом случае рядом с картой помещается шкала глубин и высот.
Гидрография
Гидрографические или водные объекты имеют цифры, подписанные синим цветом. Это глубина в определенном месте, а также урез воды, то есть абсолютная высота водной поверхности. Рядом с рекой помещаются стрелки, указывающие направление течения.
Болота рисуются короткими горизонтальными штрихами, солончаки вертикальными.
Гидротехнические сооружения (мосты, плотины, дамбы, пристани) отображаются черным цветом.
Рис. 2. Условные знаки гидрографии.
Особые знаки
На планах особыми знаками черным цветом показывается растительность, подписывается вид деревьев (ель, сосна, береза).
Рис. 3. Условные знаки растительности.
На физических картах точками, нанесенными поверх цветных участков, обозначаются пески. Стрелки в океанах указывают течения – синие относятся к холодным, красные к теплым. Изображения растений и животных демонстрируют места их обитания или выращивания, список изображений помещается рядом с картой.
Климатические карты
На климатических картах изолинии и цвета показывают количество осадков (изогиеты), температуру (изотермы), стрелками отмечается направление ветра или перемещение воздушных масс.
Отдельно изображаются области высокого и низкого давления, а также направление распространения воздушных потоков от этих областей.
Что мы узнали?
Мы узнали, какие бывают условные знаки, какими цветами они изображаются. Мы поняли, почему физическая карта разноцветная, для чего нужны стрелки. Мы узнали, что это значит, когда на карте нарисованы животные и растения.
ПредыдущаяСледующая
Условные знаки географических карт
Условные знаки, которые мы видим на современных картах и планах, появились не сразу. На древних картах объекты изображались при помощи рисунков. Только начиная с середины 18 века рисунки стали заменять такими изображениями, какими объекты выглядят сверху, или обозначать объекты специальными знаками.
Условные знаки и легенда
Условные знаки — это символы, обозначающие на планах и картах различные объекты. Древние картографы стремились передать с помощью знаков индивидуальные особенности объектов. Города изображали в виде стен и башен, леса — рисунками разных пород деревьев, а вместо названий городов наносили маленькие знамёна с изображением гербов или портретов правителей.
В настоящее время картографы используют очень разнообразные условные знаки. Они зависят от степени подробности, охвата территории и содержания картографического изображения.
Знаки планов и карт крупного масштаба делают похожими на изображаемые объекты. Дома, например, обозначают прямоугольниками, лес закрашивают зелёным цветом.
По планам можно узнать, из какого материала сделан мост, из каких пород деревьев состоит лее и получить много других сведений.
Легенда помогает читать план и карту, то есть понимать их содержание.
С помощью условных знаков и легенды можно представить и описать объекты местности, узнать их форму, размеры, некоторые свойства, определить географическое положение.
Виды условных знаков
Пo назначению и свойствам условные знаки планов и карт подразделяют на три вида: линейные, площадные и точечные.
Линейные знаки изображают дороги, трубопроводы, линии электропередачи, границы. Эти знаки, как правило, преувеличивают ширину объекта, но точно указывают его протяжённость.
Площадные (или масштабные) знаки служат для изображения объектов, размеры которых можно выразить в масштабе данной карты или плана. Это, например, озеро, участок леса, сад, поле. По плану или карте с помощью масштаба можно определить их длину, ширину, площадь.
Площадные знаки, как правило, состоят из контура и заполняющих контур знаков или цветовой окраски. Все водные объекты (пресные озёра, болота, моря) на любых планах и картах имеют голубой цвет.
Зелёным цветом на планах и картах крупного масштаба обозначают территории с растительным покровом (леса, кустарники, сады).
Точечные (или внемасштабные) знаки это точки или особые значки-рисунки.
Они отображают небольшие объекты (колодцы, водонапорные башни, отдельно стоящие деревья па планах, населённые пункты, месторождения полезных ископаемых на картах).
Из-за маленького размера такие объекты выразить в масштабе невозможно, поэтому определить их размеры по картографическому изображению нельзя.
Многие объекты, которые на картах обозначены значками, на планах отображают площадными условными знаками. Это, например, города, вулканы, месторождения полезных ископаемых.
На планах и картах много собственных географических названий, пояснительных подписей и цифровых обозначений. Они дают дополнительную количественную (длина и ширина моста, глубина водоёма, высота холма) или качественную (температура, солёность вод) характеристику объектов.

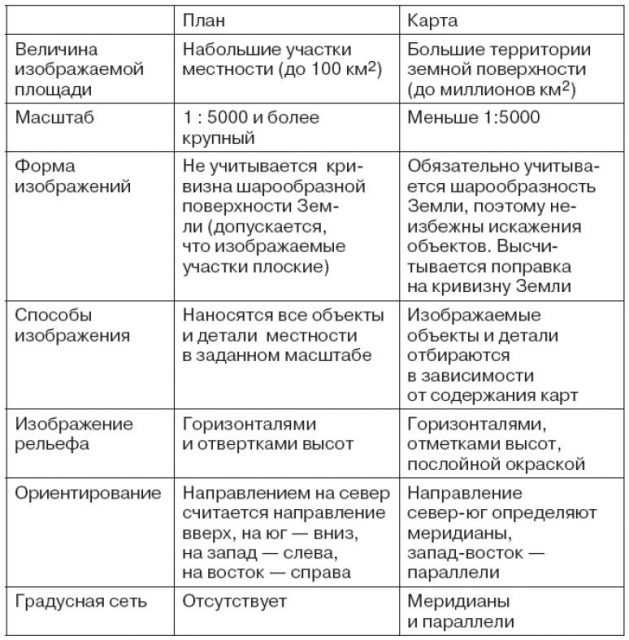

Отличие плана местности от карты
Создать карту может только географ, а вот составить план местности способен любой человек, знакомый с правилами глазомерной съемки местности.
Съемкой местности называется исследование местности для создания плана или карты. Специалист, производящий съемку местности, называется топографом. Вы тоже можете считать себя топографом после того, как составите первый план местности.
Глазомерная съемка местности – самый простой способ составления плана. Она не требует сложных инструментов и абсолютно точных измерений расстояний. Для глазомерной съемки вам понадобится:
- планшет – это прямоугольный лист фанеры или плотного картона с закрепленными на нем компасом и листом бумаги. Компас крепится в верхнем левом или правом углу планшета таким образом, чтобы линия «север – юг», соединяющая на его шкале буквы С и Ю была бы параллельна краю планшета. На листе бумаги в верхнем левом углу нужно прочертить линию «север – юг» параллельно аналогичной линии на шкале компаса;
- тренога или какая-то другая опора для планшета;
- визирная линейка (линейка треугольной формы, которую удобно наводить на предметы);
- циркуль-измеритель;
- карандаш;
- ластик;
- несколько булавок.
Глазомерную съемку местности можно проводить двумя способами. Полярная съемка проводится с одной точки, а маршрутная – с нескольких, при движении по определенному маршруту. По сути маршрутная съемка местности представляет собой несколько полярных съемок, а «маршрутный» план состоит из нескольких «полярных» планов.
Системы условных обозначений на топографических картах
С того времени как появились первые наброски чертежей местности, человеку приходилось всячески изображать различные предметы и происходящую ситуацию на ней. Бывало, что одной только передачи внешнего вида предмета (его изображения) не всегда было возможным, а чаще даже и не приходилось нужным. Так со временем выработали систему символов, которая нужна для транслирования информации о наличии тех или других объектов на местности, какие у нее есть особенности и происходящие на ней процессы. Особенно большое количество таких символов выделяют на географических и геометрических картах и планах. Это делается для необходимости передачи подробной и детальной информационной поддержки.
Условным топографическим знаком называют символическую маркировку объектов и явлений, которые всегда применяются для их нанесения на географическую и геометрическую карту и план, для предоставления информации о внешнем виде (облике), местном распоположении и качественных характеристиках воспроизведенных на этих картах и планах контуров, предметов и частей рельефа.
Так и не нашли ответ на вопрос?
Просто напишите,с чем нужна помощь
Мне нужна помощь

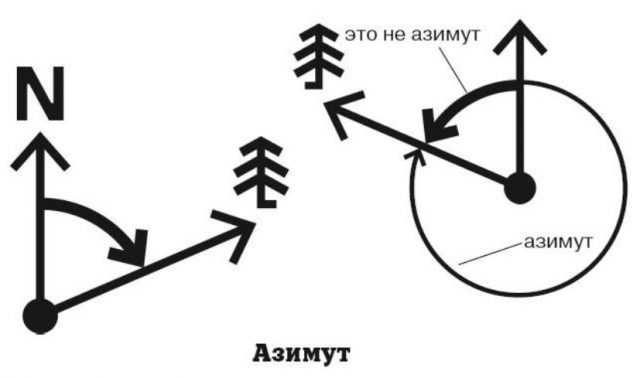

Азимут
Направление на восток имеет азимут 90°, на юг – 180°, на запад – 270°.
Планы местности обычно чертятся так, чтобы верхняя часть их была направлена на север. Если же верхняя часть направлена в другую сторону, то на плане рисуется стрелка, указывающая на север и юг.
Все карты, в отличие от планов, имеют градусную сеть, образованную пересекающимися линиями – параллелями и меридианами.
Параллели представляют собой линии (на глобусе – окружности), параллельные экватору, который принимают за нулевую параллель и обозначают 0°. Параллели, расположенные в северном полушарии, называют по градусам северной широты и обозначают следующим образом: 10° с. ш., 25° с. ш. и т. п. Параллели южного полушария называют по градусам южной широты и обозначают так: 10° ю. ш., 25° ю. ш. и т. п.
Меридианы представляют собой линии (на глобусе – полуокружности), проведенные от Северного полюса до Южного. Начало отсчета меридианов (нулевой меридиан) было выбрано произвольно и находится оно в Гринвиче, пригороде Лондона. Измеряются меридианы, так же, как и параллели, в градусах но вместо широты различаются по долготе – восточной (в. д.) или западной (з. д.). Долгота определяется расположением относительно нулевого меридиана.
Обратите внимание! Параллели представляют собой окружности, а меридианы – полуокружности. То есть – меридианов (если считать через каждый градус) вдвое больше, чем параллелей
Поэтому наибольшая широта (северная или южная) составляет 90°, а наибольшая долгота (западная или восточная) составляет 180°.
пятница, 4 декабря 2020 г.
Топографические условные знаки (легенда карты)
Отредактировано 23.01.2021
Топографические условные знаки — условные обозначения на карте, в которых предусмотрена общность обозначений (по начертанию и цвету) однородных групп объектов. Эти знаки в разных странах не имеют между собой особых различий. Что бы эти условные знаки на карте можно было понять зачастую на карте присутствует «легенда карты».
Легенда карты — список или таблица условных обозначений на карте с разъяснением их значения. На картах легенда помещается на свободном пространстве (чаще всего в углах), для того чтобы не закрывать объекты на карте. В атласах может размещаться на отдельных страницах. Обозначения на легендах карт собраны в группы: дороги, гидрография, населённые пункты и другие.
Кроме условных знаков на карте помещаются подписи собственных названий местных объектов (населенных пунктов, рек, озер, гор и др.), а также пояснительные подписи в виде буквенных и цифровых обозначений. Буквенные обозначения, как правило, даются в сокращенном виде согласно перечню сокращений, установленному в таблицах топографических условных знаков. Цифрами подписываются высоты точек местности над уровнем моря, относительные высоты обрывов, ширина и глубина рек и оврагов, характеристики мостов, деревьев в лесу и т.п.
Что такое условные знаки на плане местности
Картографические условные знаки — это значки на карте, которые применяются для символьного обозначения предметов и явлений, указания качественных и количественных параметров. Не требуется особой достоверности расположения знака на местности. Каждый графический символ привязан к определенному типу объекта или явления. Как правило, такие знаки имеют международный характер и не отличаются по написанию в разных странах.
Специальные условные знаки используют для обозначения различных объектов на плане местности
На карте часто изображается легенда карты — это перечень использованных обозначений с пояснениями их значения. Она находится в любом свободном пространстве плана, часто располагается в углу.
Чертеж значка выполняется четкими линиями. Пояснительные подписи используются для указания дополнительных характеристик. Например, с их помощью обозначается преобладающий тип деревьев в лесу, материал покрытия транспортной дороги.
