Топографический план в москве и московской области

Полезные рекомендации по созданию понятного и информативного топографического плана

1. Определите масштаб

Перед началом работы определите масштаб, который позволит вам достаточно детально отобразить объекты и их взаимное расположение. Указание масштаба поможет пользователям понять, насколько точно отображена местность.

2. Обозначьте легенду

Создайте легенду, в которой разъясните значения всех символов, которые используются на вашем плане. Это позволит пользователям правильно интерпретировать информацию, представленную на плане.

3. Используйте цвета

Цвет может быть полезным инструментом для выделения различных элементов на плане. Используйте цвета, чтобы выделить дороги, реки, здания и другие объекты, которые вы хотите особо подчеркнуть.

4. Добавьте шкалу

Включите шкалу на вашем плане, чтобы пользователи могли определить длину и расстояние между объектами. Это поможет им лучше ориентироваться на плане и оценивать расстояния.

5. Пометьте ключевые элементы

Выделите на плане ключевые элементы, такие как здания, дороги или ландшафтные особенности. Это поможет пользователям легче ориентироваться и находить нужную информацию.

6. Используйте названия

Дайте названия объектам, представленным на плане, чтобы пользователи могли легче их идентифицировать. Не забывайте указывать названия дорог, рек, зданий и других особенностей местности.

7. Подписывайте ось координат

На плане не забудьте подписать ось координат, чтобы пользователи могли легко определить расположение объектов и измерить расстояния.

8. Учитывайте пропорции

При создании плана обратите внимание на пропорции между объектами, чтобы избежать искажений и сделать план максимально точным. Следуя этим рекомендациям, вы создадите понятный и информативный топографический план, который будет полезен пользователям в их задачах и исследованиях местности

Следуя этим рекомендациям, вы создадите понятный и информативный топографический план, который будет полезен пользователям в их задачах и исследованиях местности.

Виды съёмок местности

Каждый из типов съёмок участка преследует свои цели и отличается сложностью составления плана. Итоговая стоимость документов также зависит от сложности технической документации.

Различают следующие типы съёмок:

• Геодезическую. Сбор информации об участке для составления технического плана на строительство, проведения коммуникаций, прокладывания дорог и т.д. Главная задача геодезиста при работе — определить особенности ландшафта выбранной местности. Итог работ — план местности на бумажном или электронном носителе с расположением физических объектов.
• Кадастровая. Проведение съёмки заказывают при необходимости установить юридическое право на владение участком. Основная цель — обозначение границ участка и согласование их с владельцами соседних территорий. По окончанию работ ожидают межевания территории и присвоения ей кадастрового номера в Едином государственном реестре.
• Тахеометрическая. Основной вид съёмки незастроенных или малозастроенных территорий. При проведении работ обозначают не только плановое, но и высотное расположение объектов. В итоговом плане отображают вертикальный срез местности. Необходима для исследования рельефа участка небольшого размера, например, определения максимальной и минимальной величины высоты.

Геодезическая

Основная цель геодезической съёмки — определение высот и установка координат в соответствии с федеральными картами местности.

Геодезическую съёмку земельного участка условно разделяют на три основных этапа:

1. Подготовительные работы. На этом этапе инженеру необходимо получить разрешение на измерительные работы и съёмку участка. Предварительные работы включают в себя сбор информации и изучение объекта на основании документации и первичного осмотра территории.
2. Полевые работы. Важный этап, в ходе которого проводят измерения на открытой местности при помощи специальных измерительных инструментов.Все работы проводят в строгом соответствии нормативным документам.
3. Камеральные работы. Анализ и обработка собранных материалов для составления плана местности.

Кадастровая

Основная часть работ при составлении кадастрового плана — работа с сопутствующей документацией.

Условно, межевание разделяют на следующие этапы:

1. Запрос сведений об участке из общегосударственного кадастра о праве собственности, исходных геоданных;
2. Сбор контактных данных владельцев смежных территорий и уведомление их в письменном виде о предстоящем согласовательном собрании с точным указанием даты, времени и места проведения;
3. Геодезическая съёмка, определение границ и площади участка;
4. Согласование с собственниками смежных наделов и составление протокола собрания. Сбор подписей об отсутствии возражений;
5. Составление карты землеустройства и оформление межевого дела.

Тахеометрическая

Тахеометрическая съёмка используется для ведения городского и земельного кадастра, предприятий по мелиорации, планирование населенных пунктов и т.д.

Для измерения и составления плана по такому типу инженерных изысканий используют технические теодолиты и тахеометры.

Идут следующим путем

1. Определение положения снимаемой точки наведением трубы на рейку. Рейку устанавливают в искомой точке.
2. Определение полярных координат точек местности и нанесение их на план.

Это самый быстрый по времени тип проведения измерительных работ.

Особенно востребован для измерения узких полос местности, вдоль железнодорожного пути, автомобильного шоссе, линий электропередач и других линейных объектов.

Итог работ — составление плана на базе графопостроительной программы.

Контрольная исполнительная

Целью исполнительной геодезической съёмки является вынесение проекта сооружения в натуру и выявление отклонений объекта от плана при строительстве.

Фактически, во время съёмки определяют координаты сооружений, их отдельных частей и расстояние между ними.

Контрольная исполнительная съёмка дает возможность оценить качество строительства и общее соблюдение технологии подрядчиком.

Исполнительную съёмку проводят в несколько этапов, по мере окончания каждого из них:

1. Текущая исполнительная съёмка. Обеспечивает промежуточный контроль объекта на всех этапах строительства для последующей корректировки неточностей. Позволяет вовремя выявить и исправить неточности монтажа несущих конструкций.
2. Окончательная исполнительная съёмка. По завершении всех строительных задач проводят контрольную исполнительную съёмку, с использованием измерений подземных и наземных коммуникаций.

Основные шаги и правила

Составление топографического плана по результатам топографической съемки требует выполнения ряда шагов и соблюдения определенных правил. Ниже описаны основные этапы процесса и указаны основные правила для каждого из них.

Шаг

Правила
1. Подготовка
Проверить наличие необходимых инструментов и оборудования;
Изучить область съемки и составить план работ;
Определить необходимые точки контроля и методы их установки.

2

Съемка местности
Выбрать метод топографической съемки в зависимости от особенностей местности;
Точно измерить координаты и высоты контрольных точек;
Записать все полученные данные с особым вниманием к деталям.

3. Обработка данных
Импортировать собранные данные в специализированное программное обеспечение;
Выполнить коррекцию измерений и удалить возможные ошибки;
Создать контурные и высотные линии, а также все необходимые объекты.

4

Составление карты
Выбрать масштаб и формат карты;
Создать границы карты и подписи основных элементов;
Разместить все созданные контуры, линии и объекты;
Проверить карту на наличие ошибок и несоответствий.

5. Оформление и сдача проекта
Оформить готовый топографический план в соответствии с требованиями;
Соблюдать правила графического оформления и визуализации данных;
Сдать проект заказчику и получить обратную связь.

Классификация топосъемки

Классифицировать топографическую съемку можно по нескольким параметрам. В зависимости от метода проведения различают наземную и воздушную топосъмки.

Воздушная съемка используется для осуществления масштабных замеров, например, топосъемка земельного участка для ГПЗУ. Ее проводят с использованием летательных аппаратов, в том числе космических.

Наземная съемка – принципиально иной вид сбора топографической информации путем нивелирования. Его цель – определить на горизонтальной поверхности земли расположение высотных проекций точек местности.

Иной критерий классификации – масштаб съемки. Чем он мельче (больше знаменатель), тем масштабнее должны быть цели съемки. Различают следующие виды планов:

1. План масштабом 1:5000 применяется для:
   • утверждения генплана города;
   • проектирования крупных промышленных предприятий;
   • детальной планировки незастроенных районов;
   • составления проектов орошения сельхознаделов.

Такая съемка проводится для утверждения инженерных коммуникаций, например, топографическая съемка земельного участка для газификации.

• План масштабом 1:2000 применяется для:
  • разработки генпланов пгт и городских районов;
  • составления планов горнопромышленных предприятий;
  • подсчета запасов полезных ископаемых для месторождений средних размеров;
  • разработки схем железнодорожных узлов и так далее.
• План масштабом 1:1000 применяется для:
  • создания генплана малоэтажной застройки;
  • утверждения проектов озеленения;
  • разработки планов подземных сетей, проектов новых ж/д станций;
  • детальных разведок полезных ископаемых;
  • иных сложных инженерных изысканий.
• План масштабом 1:500 – самая распространенная разновидность съемки. Она используется для получения разрешения на строительство, в том числе многоэтажную капитальную застройку, составления разветвленных планов:
  • подземных сетей;
  • автодорог и переходов через них;
  • железных дорог;
  • линий электропередач и так далее.

В этом масштабе также проводится топографическая съемка участка для градостроительного плана. Такая съемка должна быть обоснована геодезистами.

Следующий критерий классификации – технологический процесс съемки и используемое оборудование. Чаще всего используется:

1. Стереотопографическая съемка. Благодаря стереопарам геодезисты определяют плановое и высотное положение точек местности, после чего переносят его на план путем стереоскопической рисовки.
2. Теодолитная съемка. Этот вид наземной съемки используется для получения контурного плана местности при помощи теодолита и дальномеров. Такая съемка не учитывает высотные характеристики рельефа, потому применяется обычно на равнинной местности.
3. Буссольная съемка: вид наземной съемки малых по площади участков при помощи буссоли и дальномеров. Служит для быстрой съемки небольшой точности.
4. Гидролокационная съемка: обособленный вид съемки для подводной разведки при помощи гидролокатора, прикрепленного к подводному плавсредству.
5. Аэрофотосъемка: вид воздушной съемки, который позволяет получить топографические изображения местности в крупном масштабе благодаря использованию БПЛА или космических зондов.
6. Цифровая топосъемка. Применяется особое оборудование, проецирующее графические формы местности в цифровые модели.

О масштабе на плане

Топографический план — это документ, составленный в масштабе от 1:10000 до 1:100. В зависимости от этого, точность изображаемых объектов тоже будет различной. Например, на мелких масштабах практически невозможно изобразить деревья или коммуникации — это будет сливаться в одно пятно.

В этой сфере существуют и правила генерализации: чем меньше масштаб, тем более крупные и значимые объекты должны фигурировать на изображении.

Самые востребованные масштабы касательно топографических планов: 1:500 и 1:1000. Они используются в проектировании при строительстве. Любой такой топоплан будет состоять из чертежа и остальных вспомогательных изображений.

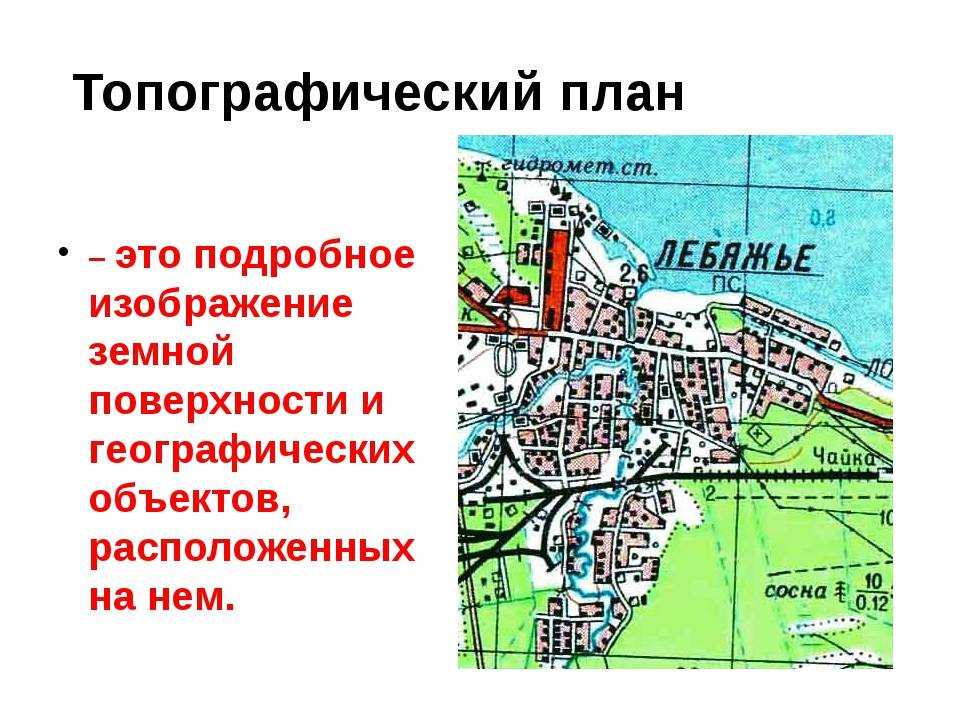

Что такое топографический план?

Топоплан – это чертеж участка земной поверхности, уменьшенное подобное изображение горизонтальной проекции участка земли с находящимися на ней объектами. Он сохраняет постоянный масштаб в любой точке и направлении, строится без учеба кривизны.

Ключевые элементы плана

1. Картографическое изображение – это главный элемент карты, включающий в себя весь объем сведений о природных, социально-экономических объектах и явлениях, с их размещением, свойствами, связями и т. д.

Это обязательно:

• расположенные на территории, водные объекты;
• грунт и живые насаждения;
• детальный рельеф участка;
• транспортная развязка;
• инженерные коммуникации;
• строения с количеством этажей и параметров;
• границы территории.

1. Математическая основа – это система разграфки карты и ее компоновка (размещение в пределах рамки элементов карты), она определяет математическую связь между реальной поверхностью и плоским изображением.

К ней относят:

• проекцию;
• координатные сетки, представляющие собой изображение градусной сетки Земли, вид которой зависит от проекции);

1. Масштаб. От него зависит степень изображаемых подробностей, и он может иметь три вида: графический или линейный, числовой и именованный (пояснительная подпись).
2. Опорные пункты или геодезическое обоснование – это основа для геодезической съемки и составления топокарт, к ним относят: астрономические пункты, пункты триангуляции и полигеометрии и марки нивелирования.
3. Легенда – система условных знаков с пояснениями.
4. Вспомогательное оснащение – это различные справочные сведения и графики.
5. Дополнительные данные.

Понятие карты и плана являются аналогичными, только в плане отсутствует информация об искажении земли и используется значительный масштаб.

Элементы разбивочных работ

_______
Первые два вида работ выполняются при плановой разбивке сооружений, два других – при разбивке сооружений по высоте и при вертикальной планировке местности.

5.1. Построение на местности проектной линии

_______
При построении проектной линии проектом задается горизонтальное проложение d.

_______D

,

_______
где Δ – сумма поправок.

5.2. При измерении длинны линии D вводятся следующие поправки:поправка за наклон линии

поправка за компарирование

поправка за температуру

5.3. Построение на местности проектного угла

Порядок выноса проектного угла

• Установить в рабочее положение теодолит в точке M.
• Открепить алидаду и совместить с лимбом на нулевом отсчете, закрепить алидаду.
• Открепить лимб и навести трубу на точку N, закрепить лимб.
• Открепить алидаду и отложить заданный угол, провешивать по направлению, получить точку А₁.
• Поменять круг и выполнить те же действия при другом круге, получить точку А₂.
• Расстояние между точками А₁ и А₂ поделить пополам и поставить точку А.
• Для контроля измерить отложенный угол полным приемом.

5.4. Вынесение на местность проектной отметки

Порядок выноса проектной отметки

• Установить нивелир между репером и предполагаемой точкой В.
• Произвести отсчет «а» по рейке, стоящей на репере.
• Вычислить отсчет «b» по формуле

.

Вb5.5. Построение на местности линии заданного уклона

Как проводятся замеры?

Топографическая съемка по своей сути является комплексом работ, которые проводятся в полевых условиях с использованием геодезического оборудования. Результаты проведения съемки потом вносятся на топографический план. Но каким образом выполняются сами работы? Есть определенная последовательность, которой стараются придерживаться:

· Делается привязка к координатной и высотной системе. Точка отчета – это ноль. Получается условная система координат на участке.

· Построение геодезической сетки.

· Съемка контуров различных сооружений.

· Съемка одиночных объектов, к примеру, деревья, люки.

Нулевой точкой при этом выбирается объект, который по своей структуре максимально неподвижный. Это может быть угол здания, столб и тому подобное.

Стоит отметить, что общий алгоритм остается практически идентичным вне зависимости от вида съемки. Но вид может быть различным, выделяют такие способы:

· Тахеометрическая. Тут применяются специальные приборы тахеометры.

· Горизонтальная и вертикальная. Используются теодолиты и нивелиры.

· Нивелирование по квадратам. Высоты определяются в местах пересечения осей, которые проведены через определенное расстояние.

На застроенных участках съемку вертикального и горизонтального типа проводят отдельно, при этом результаты совмещаются уже в чертеже. На площадках незастроенных проводят эти два вида съемки одновременно.

Составление топографического плана

Основные шаги в составлении топографического плана:

Анализ и обработка полученных данных. На этом этапе производится анализ данных, полученных в результате топографической съемки

Важно учесть все особенности местности, такие как рельеф, реки, озера, лесные массивы и другие объекты.
Определение масштаба плана. Масштаб определяет соотношение между размерами объектов на плане и их реальными размерами на местности

Масштаб выбирается в зависимости от сложности местности и необходимости учесть все детали.
Размещение основных элементов на плане. На этом этапе происходит размещение на плане всех основных элементов местности, таких как дороги, здания, растительность и другие объекты.
Подписывание элементов. Каждый элемент местности на плане должен быть подписан. Это позволяет легко идентифицировать объекты и обеспечивает понятность плана.
Учет существующих норм и правил. При составлении топографического плана необходимо учитывать существующие нормы и правила оформления таких документов. Это гарантирует соответствие плана всем требованиям и стандартам.
Проверка и корректировка плана. После составления плана необходимо произвести его проверку на наличие ошибок и неточностей. Выявленные ошибки должны быть исправлены и план должен быть готов к дальнейшему использованию.

Составление топографического плана – ответственный и трудоемкий процесс, требующий внимательности и пунктуальности. Только грамотно составленный план позволяет полно и точно отразить местность, что является важным для многих отраслей, включая строительство, геологию и городское планирование.

Что содержит генеральный план застройки земельного участка?

Содержание проекта регламентируется Постановлением Правительства России за номером 87, от 2008 года. За основу берется топографическая карта еще ничем не заполненного надела. Схема включает земельный план, будущие постройки и другие изменения. Документ составляется как на отдельную частную территорию, так и на целый район и даже город.

Обязательные составные части плана-схемы:

• Утвержденный план из Кадастра, с точными размерами территории.
• Особенности рельефа – возвышенности и овраги, если имеются.
• Слои грунта в поперечном разрезе – здесь хорошо видно, насколько плодородна почва, где удобнее производить посадки.
• Будущее и настоящее (если уже есть) расположение водопроводной и канализационной сети, электрических коммуникаций, газопровода, наличие скважины, колодцев и проч.
• Объекты благоустройства (дорожки, искусственные водоемы, деревья, кустарники).
• Расположение построек – коттедж, баня, гараж, беседки, хозпомещения и проч.
• Детали, являющиеся выносными или расположенные в непосредственной близости, включая дорогу, подъездной путь к территории.
• Расположение «красных линий» — отметок, которые не всегда совпадают с реальными границами надела. Площадь, которая отмечается таким образом, предназначается для общего использования (пример – дорога с небольшим отступом справа и слева).

Определение прямоугольных координат точек

На топографических планах наносится координатная сетка, образующая квадраты со сторонами 10 см. Вертикальные линии сетки параллельны оси абсцисс, а горизонтальные — оси ординат. Координаты вершин квадратов координатной сетки подписываются.
Для быстрого нахождения какой-нибудь точки на топографическом плане указывают нижний левый угол соответствующего квадрата сетки координат.

Пример: запись 79,2 означает, что абсцисса линии сетки Х = 79,2 км, т.е. отстоит по оси Х от начала координат на 79200 м. Запись 66,2 означает, что ордината линии сетки Y = 66,2 км, т.е. отстоит по оси У от начала координат на 66200 м.

Для быстрого нахождения какой-нибудь точки на топографическом плане указывают нижний левый угол соответствующего квадрата сетки координат.

Пример: пользуясь координатной сеткой, циркулем и поперечным масштабом, по топографическому плану можно определить прямоугольные координаты точки А (рис. 4), находящейся в квадрате 79,2 – 66,2. Необходимо помнить, что абсциссы возрастают к северу, а ординаты — к востоку.

Сначала записывают в метрах абсциссу Х (южной) линии квадрата, в котором находится точка А, т.е. Х(южной линии сетки) =79200,0 м. Циркулем и поперечным масштабом определяют расстояние Δх = Y(а)-Y(А) также в метрах с точностью масштаба. Полученную величину Δх=64,8 м прибавляют к абсциссе нижней (южной) линии квадрата Х(южной линии сетки) =79200,0 м и находят абсциссу точки А: Х(А) = 79200,0 + 64,8 = 79264,8 м.

Рис.4

Для чего используется

Ситуационный план используют для определения, утверждения и согласования границ участка при купле или продаже недвижимости, разработке проектной документации на новое строительство, реконструкции существующего здания.

Он нужен как для больших объектов, так и для небольших участков с малоэтажной частной застройкой.

Это чертеж выполняют на геологической подоснове, заказанной в местных градостроительных учреждениях. В границах рассматриваемого участка показаны существующие здания и сооружения, наземные и подземные коммуникации.

Ситуационный план необходим для проектирования и реконструкции населенных пунктов, многоэтажных и частных жилых домов, общественных, промышленных зданий и сооружений. Также он нужен при подключении строящегося или уже существующего объекта к коммуникациям – газопроводу, электросетям, теплоснабжению.

Топографическая съёмка 1:500

Топографическая съёмка земельного участка в масштабе один к пятистам — это одна из самых востребованных и распространённых работ, выполняемых геодезистами.

Её цель заключается в том, чтобы как можно более точно отобразить местность, которая исследуется по заданию заказчика. Топосъёмка проводится в три этапа:

1. Сначала работа проводится в полевых условиях, когда непосредственно проводятся измерения.
2. Затем результаты, полученные в поле, обрабатываются специалистами камерально или, другими словами, в лабораторных условиях.
3. В итоге, обработав и проанализировав полученные данные, геодезисты делают с помощью компьютерной программы цифровую модель земельного участка или на бумажном носителе.

Геоподоснова обладает тремя важными характеристиками: масштабом, который подробно был рассмотрен выше, системой координат, высотой сечения.

Высота сечения рельефа

Этим понятием определяется различие высот двух соседствующих друг с другом горизонталей на топографической съёмке. Как правило, высота сечения в пятьдесят сантиметров применяется для топографических карт 1:500. Она вычисляется по следующей математической формуле:

h = d x tg a, где d это расстояние между исследуемыми горизонталями, tg a это тангенс угла, на которой наклонена местность, h высота сечения.

На топографической съёмке вы, возможно, замечали круглые параллельные плоскости, на которые подразделяется карта. Чем больше таких плоскостей вы обнаружите на карте, тем меньше, соответственно, будет высота сечения рельефа, а значит, рельеф будет изображён на этой карте очень подробно.

Система координат

Координаты определяются при помощи тахеометра геодезического прибора, предназначенного для измерения расстояний, углов и высоты объектов, находящихся на интересующем заказчика земельном участке. В дальнейшем полученные результаты измерений обрабатываются специальными геодезическими программами, и на выходе получается чертёж земельного участка с понятными условными знаками и ясной легендой.

Чтобы топографическую съёмку и разработанный на её основе план участка было легко понять другим специалистам, необходимо сделать их на базе принятых стандартов и систем координат, на основе которых осуществляется единообразный кадастровый учёт. С этой целью используют спутниковые приёмники, позволяющие очень точно определить координаты интересующей местности, а затем, исходя из полученных данных, геодезисты получают возможность создать карту с верно выполненными измерениями.

Расстояние между крестами на топосъемке

Сначала разберемся, что это за условный знак. Это координатная сетка, места пересечения точных значений координат. Они могут быть географическими и прямоугольными. Географические координаты — это широта и долгота, прямоугольные — это расстояния от условного начала координат в метрах. Например, прямоугольные координаты используется в государственном кадастровом учете, а географические используются на больших территориях (можно увидеть в GPS навигаторах).

Кресты на топосъемке по правилам расположены на расстоянии 10 см друг от друга и образуют правильные квадраты. Расстояние между крестами в масштабе 1:500 составляет 50 метров. Можно проверить масштаб карты от исходного плана в случае копирования или ксерокопии. Расстояние между соседними крестами всегда должно быть 10 см. В случае значительного отклонения от нормы такую карту нельзя использовать.

Если разница в расстоянии между крестами больше двух, то такую карту распечатали, скорее всего, для задач, не требующих соблюдения исходного масштаба. Например, если в масштабе 1 к 500 расстояние между крестами составляет 5 см, то действительный масштаб карты уже 1:1000, но все условные знаки будут искажены.

Зная масштаб топосъемки, можно определить расстояние в метрах между крестами. Для масштаба 1:500 расстояние между крестами составляет 50 метров, 1:1000 — 100м, 1:2000 — 200 метров и т.д. Рассчитать расстояние между крестами на топографической карте любого масштаба просто. Нужно всего лишь поделить знаменатель масштаба на 10.

Вычислить масштаб топосъемки по крестам можно в том случае, если указаны прямоугольные координаты соседних крестов. Для вычисления необходимо разницу координат по одной из осей соседних крестов умножить на 10.

Варианты масштабов – какой и когда выбрать?

Варианты масштабов для топографических планов варьируются от 1:10000 до 1:100. Выбранный масштаб влияет на точность нанесенных на план объектов. На мелких масштабах очень сложно изобразить мелкие объекты, поскольку они будут сливаться в одно пятно. Основное правило при выборе – чем меньше масштаб, тем более крупные объекты должны наноситься на план.

1. Карты масштабом от 1:500 до 1:5000 применяются для территорий площадью не больше 400 км2.
2. Карты с масштабом до 1:500 применяются для подробного рельефа местности, на котором указываются:
   • водные объекты;
   • точки водоснабжения;
   • плотины;
   • пристани;
   • мосты;
   • каналы;
   • подземные и подводные коммуникации.

Назначение плана теодолитного хода и этапы его составления

Поскольку на небольших территориях искажения измеренных углов и длин будут не столь значительными, их пренебрежение не приведет к значительной потере точности.

Как уже было сказано выше, первостепенная задача этого чертежа – отображение земной поверхности и объектов, которые на ней расположены. Обычно создаются в масштабах 1:500, 1:1000, 1:2000, 1:5000 и 1:10 000.

Принято также различать следующие виды планов:

1. Топографические. Все объекты на местности, включая здания, сооружения, а также растительность и элементы гидрографии должны быть отображены.
2. Ситуационные. Нанесение только наиболее важных и крупных дискретных объектов, расположенных на земной поверхности.
3. Специализированные. Отображение местоположения в пространстве только конкретных элементов. В основном создается для проектирования и последующего строительства сложных инженерных сооружений. Может выполняться в особо крупном масштабе 1:200 и 1:100.

Для составления всех этих графических материалов в основном проводится теодолитная съемка. Сам процесс изготовления плана проводится в такой последовательности:

– создание координатной сетки;

– нанесение точек хода на чертеж;

– отображение ситуации местности.

Преимущества заказа топосъемки в

Профессиональная топографическая съемка и геологические изыскания, цена которых вполне доступа физическим и юридическим лицам – важное направление деятельности нашей компании. Если регион, в котором вы планируете вести строительство – Москва или Московская область, обращайтесь к нам. Также мы готовы выехать в другую область или регион России

Также мы готовы выехать в другую область или регион России.

Опыт специалистов более 12 лет

В штате компании – множество специалистов с опытом проведения топографической съемки.

Лучшее оборудование для топографической сьемки

В нашем распоряжении есть все оборудование, которое необходимо для выполнения такой сложной процедуры, как топосъемка.

Оперативность всех работ

Мы располагаем собственным автопарком и можем оперативно отправить бригаду для съемки в удаленный район Москвы или Московской области

Неважно, где расположен ваш участок, мы гарантированно сможем добраться до него для проведения топосъемки

Заказать топосьемку Вашего объекта под ключ

Заказать

Нанесение ситуации и оформление

Для дальнейших работ применяются абрисы, которые были составлены во время полевой съемки. Чтобы как можно точнее отобразить на плане ситуацию нужно использовать транспортир, прямоугольный треугольник и миллиметровую линейку хорошего качества.

Абрис содержит в себе детальную информацию о местоположении характерных точек жестких контуров местности относительно вершин хода. Выполняется в произвольном масштабе непосредственно во время полевых измерений. Всего различают такие способы съемки ситуации:

1. Перпендикуляров. Местоположение точек определяют длинами перпендикуляров и расстояниями до заданного пункта.
2. Полярных координат. Сторона хода берется за начало координатной оси, а вершина за полюс. Положение точек контуров определяют посредство измерения угла между заданным направлением и расстоянием до них.
3. Биполярных координат (линейная засечка). Измеряются углы между двумя сторонами хода и направлением на заданную точку. Их пересечение и позволит получить ее на чертеже.
4. Створов (промеров). Если ситуация находится на пересечении хода или его сторон проводят линейные промеры. Активно используют для съемки застроенных участков.
5. Обходный способ. Создается дополнительный ход с привязкой к основному.

Рисунок 3. Абрис сторон теодолитного хода

При последовательном нанесении контурных точек из абриса на план они будут накладываться друг на друга, формируя местность

Очень важно регулярно проверять их точность, чтобы избежать ошибок

Когда все объекты нанесены карандашом, их вычерчивают тушью, соблюдая правила оформления чертежей. Потом выполняют зарамочное оформление с обязательным указанием названия плана, его масштаба и другой информации.

Рисунок 4. Готовый чертеж плана теодолитного хода

Чтобы графически обозначить различные объекты и особенности местности на чертеже используют специальную систему обозначений – условные знаки. После выполнение всех вышеперечисленных процедур процедуру составления плана теодолитного хода можно считать законченной.
