Отчет по геодезическим изысканиям: все, что нужно знать застройщику

Масштабы топографических съемок

Характеристика участка съемки, наименование сооружений	Масштаб съемки
Незастроенная и малозастроенная территория с небольшим количеством подземных и надземных сооружений	1:5000; 1:2000; 1:1000
Территория с плотной капитальной застройкой с большим количеством подземных и надземных сооружений	1:1000; 1:500; 1:200
Трасса линейных сооружений на незастроенной территории	1:5000; 1:2000; 1:1000
Трасса линейных сооружений на застроенной территории городов	1:1000; 1:500

По результатам выполненных инженерно-геодезических изысканий составляется технический отчет.

Текстовая часть технического отчета в зависимости от назначения инженерно-геодезических изысканий и технического задания заказчика содержит следующие разделы и сведения:

• Общие сведения — основание для производства работ, задачи инженерно-геодезических изысканий, местоположение района (площадки, трассы), административная принадлежность, данные о землепользовании и землевладельцах, сведения о проектируемом объекте строительства, система координат и высот, виды и объемы выполненных работ, сроки их проведения, сведения об исполнителе.
• Краткая физико-географическая характеристика района (площадки) работ — характеристика рельефа (в том числе углы наклона поверхности), геоморфология, гидрография, сведения о наличии опасных природных и техноприродных процессов.
• Топографо-геодезическая изученность района (площадки) инженерных изысканий — обеспеченность территории топографическими картами, инженерно-топографическими планами, специальными (земле-, лесоустроительными и др.) планами соответствующих масштабов, данные о кадастрах, сведения о геодезических сетях (типы центров и наружных знаков) и возможности их использования на основе результатов их оценки, наименование организаций исполнителей карт (планов), времени и методов их создания, техническая характеристика геодезических, картографических и топографических материалов.
• Сведения о методике и технологии выполненных работ — создание (развитие) опорных и съемочных геодезических сетей или геодезических сетей специального назначения для строительства, производство топографической съемки и создание (составление) инженерно-топографических планов, выполнение инженерно-гидрографических работ, трассирование линейных сооружений, геодезическое обеспечение производства других видов инженерных изысканий, выполнение геодезических наблюдений и исследований (в том числе в районах развития опасных природных и техноприродных процессов), характеристика точности и детальности изыскательских работ.
• Сведения о проведении технического контроля и приемки работ — результаты выполненного контроля работ при инженерно-геодезических изысканиях.
• Заключение — краткие результаты выполненных работ и их оценка, рекомендации по производству последующих топографо-геодезических работ.

Графическая часть технического отчета в зависимости от выполненных работ содержит:

• картограмму топографо-геодезической изученности;
• схемы созданной планово-высотной опорной и (или) съемочной геодезической сети;
• абрисы закрепленных пунктов (точек) и каталог их координат и высот;
• инженерно-топографические и кадастровые планы;
• планы (схемы) сетей подземных сооружений с их техническими характеристиками, согласованные с эксплуатирующими организациями;
• графики результатов наблюдений за осадками и деформациями оснований зданий, сооружений, земной поверхности и толщи горных пород.

По трассам проектируемых сооружений дополнительно представляются:

• инженерно-топографический план трассы и ее вариантов, план съемки участков индивидуального проектирования;
• продольный профиль трассы с вариантами;
• планы подходов к конечным пунктам трассы проектируемого линейного сооружения (подстанциям и др.);
• совмещенный план трассы проектируемого линейного сооружения с существующими инженерными сетями;
• абрисы привязок характерных точек трассы к элементам ситуации;
• ведомости углов поворота, прямых и кривых (прямых и углов), пересекаемых угодий и лесов, водотоков, автомобильных и железных дорог, надземных и подземных сооружений, в том числе сносимых сооружений и отчуждаемых угодий, оврагов, лощин, заболоченных и косогорных участков, технические показатели по трассам.

Приложения к техническому отчету содержат:

Структура отчета по геодезической практике

Результаты геодезической практики требуется правильно оформить и отдать на подпись руководителю практики. Не забудьте пронумеровать страницы и купить папку. Преподаватели принимают отчеты только в папках.

Структура:

1. титульный лист (шаблон обязан предоставить преподаватель или куратор практики);
2. содержание, где перечисляются все части отчета и указаны соответствующие номера страниц;
3. введение, в котором ставятся цели и задачи исследования, обозначаются сроки выполнения работ;
4. основная часть, где идет описание производимых работ, даются данные полевого журнала, приводятся схемы и вычисления, графические материалы, например, чертежи или карты;
5. заключение: выводы, которые исходят из целей и задач, перечисленных в разделе введения;
6. приложение: дополнительные материалы (схемы, фотографии, иллюстрации);
7. список использованной литературы: учебники, методические материалы, по которым студент собирал информацию в период подготовительного этапа.

Важно помнить: вместе с отчетом студент обязан предоставить справку о сдаче геодезических приборов

Основные разделы технического отчета

Рассмотрим разделы техотчета геодезических изысканий подробнее.

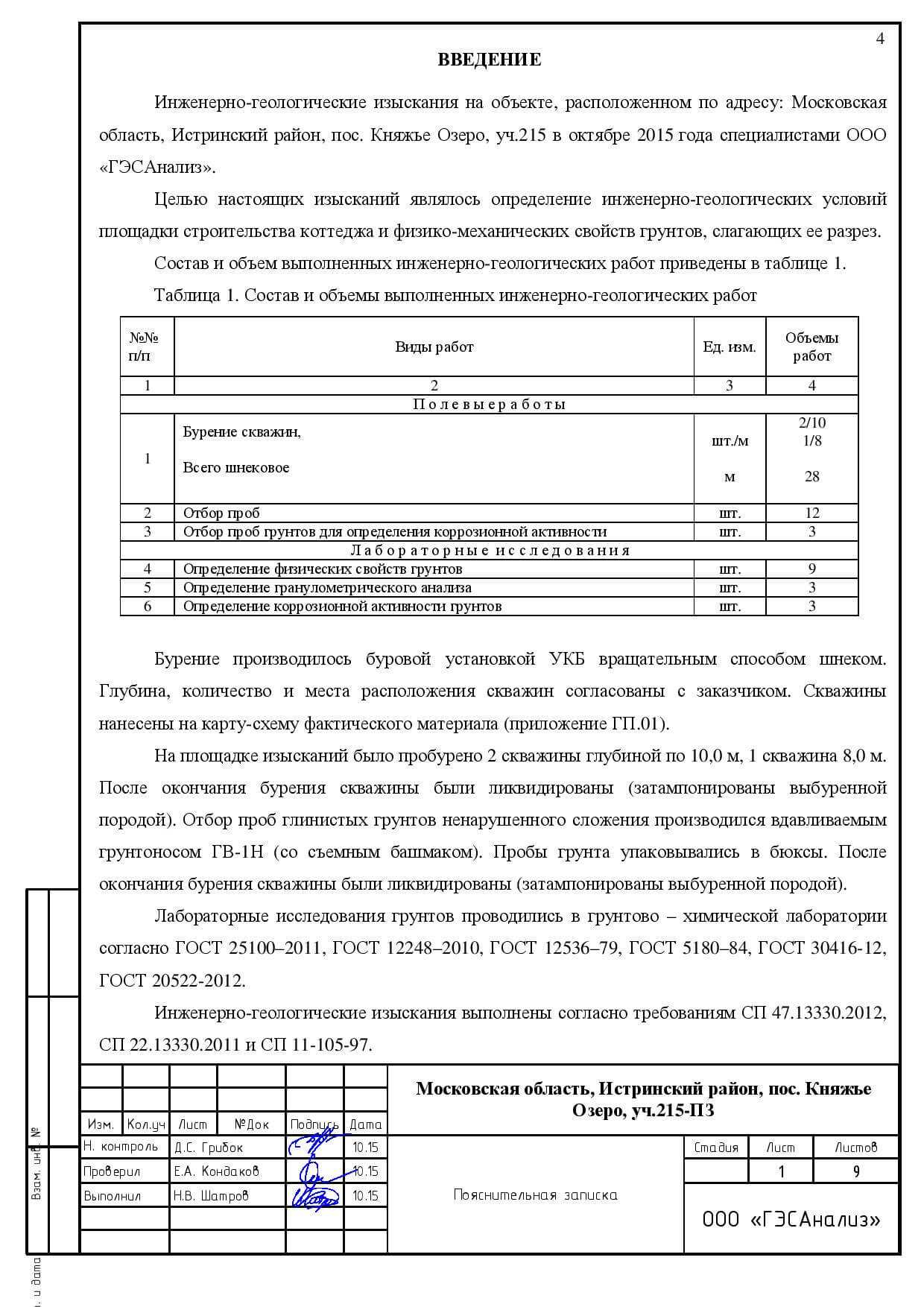

Введение

В разделе можно ознакомиться с общими сведениями по проекту инженерно-геодезических изысканий.

В ведении указаны следующие данные:

• о целях и задачах геодезических изысканий;

• заказчике и исполнителе;

• видах, объемах и сроках выполнения работ;

• расположении территории;

• используемых системах высот и координат;

• виде градостроительной деятельности.

Физико-географическая характеристика местности

В разделе указывается географическое положение участка с указанием поселений и границ с другими административно-территориальными делениями.

В раздел входят данные:

• о геоморфологии — характеристиках рельефа с учетом угла наклона;

• гидрографии — водных объектах, прилегающих к местности;

• глубине промерзания грунтов;

• климате: максимуме, минимуме и усредненной t воздуха, количестве осадков за год и др.;

• растительности.

В разделе инженер-геодезист описывает техногенные и природные процессы, которые негативно влияют на формирование рельефа и на построенное здание.

Для проектирования объекта с учетом свойств грунтов и особенностей подземных вод вам понадобятся данные инженерно-геологических изысканий. Они гарантируют надежность фундамента, исключают переделки во время строительства, проседание основания и деформации построенного здания.

Изученность местности

Перед исследованием эксперты изучают материалы ранее проведенных инженерно-геодезических изысканий на территории, которые предоставляются заказчиком. В разделе представлен перечень основных данных, полученных в ходе анализа этих материалов.

Эксперт описывает наличие:

• топопланов, карт, ЦММ;

• материалов ДЗЗ;

• лесо- и землеустроительных планов;

• результатов наблюдений за устойчивостью геодезических знаков;

• других материалов.

Описывается возможность применения этих материалов при проведении геодезических изысканий.

Методики и технологии проведения исследований

В этом разделе содержатся данные о составе, видах и порядке выполнения работ в ходе инженерно-геодезических изысканий.

Описываются:

• виды и объемы проведенных работ;

• использованные методы испытаний и измерений;

• примененные инженерами приборы, инструменты и программы;

• сведения о точности и детальности исследований;

• особенности организации полевых и камеральных работ.

В некоторых случаях информация дополняется обоснованием измерений программы инженерных изысканий.

Внутренний контроль и приемка работ

Контроль и приемка работ на каждом этапе геодезических изысканий гарантируют полноту и достоверность данных и результатов работ, позволяют оперативно исправить нарушения и исключить затягивание сроков работ. В разделе приводятся результаты этих процедур с указанием и подписью ответственного лица.

Заключительный раздел

В завершающей части технического отчета эксперт приводит результаты проведенных испытаний во время инженерно-геодезических изысканий. Оценивает возможность их применения во время проектирования и строительства, дает рекомендации для улучшения этих работ.

Документ заверяется печатью, копиями лицензий и сертификатов Гектар Групп и подписью инженера — руководителя проекта.

В Гектар Групп все разделы техотчета оформляются инженерами с опытом работы от 8 лет в соответствии с регламентами РФ. У нас большой штат специалистов, поэтому мы можем приступить к геодезическим изысканиям уже на следующий день после подписания договора.

Графические приложения к техотчету

Содержание этого раздела зависит от особенностей проведенных работ.

К документу прилагаются:

• картограмма территории, где проводились инженерно-геодезические изыскания;

• схемы съемочной и/или планово-высотной опорной сети с привязкой к исходным пунктам;

• картограмма инженерных работ с указанием границ участков;

• топографический план местности;

• схемы расположения и технические характеристики подземных коммуникаций;

• другие материалы.

Текстовые приложения

Содержание раздела определяется программой работ.

К документу прилагаются:

• лицензия на разрешение проведения геодезических изысканий;

• ТЗ от заказчика;

• уведомление об учете заявки на выполнение геодезических изысканий от госорганов;

• программа работ инженерно-геодезических изысканий;

• карточки закладок реперов и пунктов;

• каталоги высот и координат пунктов сетей;

• ведомости с результатами наблюдений за деформациями;

• акт с результатами контроля и приемки работ;

• другие материалы.

В раздел могут включаться и копии переписки между исполнителем и заказчиком. Например, переписка об изменении программы инженерных работ или о сокращении сроков.

Примеры отчетов по геодезической практике

Вот несколько примеров отчетов по геодезической практике:

1. Отчет о нивелировании территории

В данном отчете приводятся данные о нивелировании, проведенном на определенной территории. В отчете дается описание методики и оборудования, использованного для нивелирования, а также описываются полученные результаты и сделанные выводы

Важно предоставить точные координаты опорных точек и границы измеряемой территории, чтобы отчет был полным и достоверным

2. Отчет о топографической съемке участка

Этот отчет содержит информацию о проведенной топографической съемке определенного участка земли. В отчете указываются все особенности и детали участка, такие как высоты, рельеф, наличие объектов и препятствий. Также отмечаются все измеренные параметры и координаты съемочных точек. Отчет о топографической съемке используется при планировании и проектировании новых объектов на данном участке.

3. Отчет об инженерно-геодезическом обследовании строительной площадки

Данный отчет содержит информацию о геодезическом обследовании земельного участка перед строительством. В нем описываются особенности рельефа и границы участка, проведенные геодезические измерения и полученные результаты

Важно указать все параметры, которые могут повлиять на строительство, чтобы строительная команда имела полный и точный набор данных перед началом работ

4. Отчет о геодезическом обследовании маршрута строительства дороги

В этом отчете описывается геодезическое обследование маршрута предстоящего строительства дороги. В отчете приводятся данные о земельном участке, reliefе и границе маршрута, а также измерения, проведенные на участке. Это включает в себя измерение уклонов, перепадов высот и других параметров, важных для строительства дороги. Отчет об обследовании маршрута поможет инженерам и строителям более точно спланировать строительные работы.

Приведенные выше примеры отчетов по геодезической практике служат образцами для составления собственных отчетов. Отчеты должны быть четкими, подробными и достоверными, чтобы предоставить полную информацию о выполненных геодезических работах.

Этапы практики

Производственная геодезическая практика проходит в промежутке между учебной практикой и преддипломной. Усвоенные во время геодезической практики знания и умения студент впоследствии использует в разработке своего дипломного проекта.

Производственная геодезическая практика включает в себя три этапа: подготовительный; основной; завершающий.

Подготовительный этап: обучающийся готовит необходимые приборы для вычислений, инструменты и принадлежности для черчения, а также учит теорию, относящуюся к видам съемки камеральных работ.
Основной этап: студент пребывает в непосредственных полевых условиях и не только знакомится с соответствующей документацией, но и учится ее подготавливать, обрабатывая материалы по строгим правилам

Важно помнить, что действительным считается только подлинник полевой документации, а камеральную обработку материалов необходимо вести по правилам топографического черчения.
Завершающий этап: бригаде в одном экземпляре необходимо предоставить готовые материалы (документы следует расположить в порядке технологической последовательности геодезических работ и уложить в папку). Начинаться отчет должен с титульного листа

На нем указывается дата, имена и фамилии исполнителей. В этот этап также входит проверка отчета куратором практики. Во время процедуры проверки должны присутствовать все члены бригады.

Пример заключения по геодезической практике в 2020 году

Образец документа:

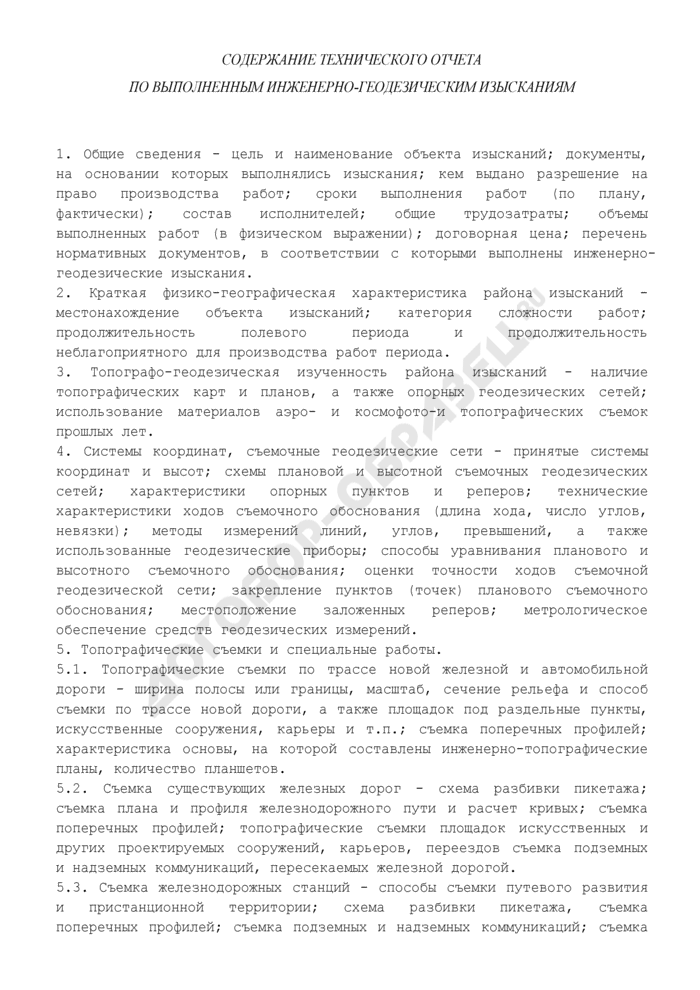

Приложение 24 к ВСН 208-89. Рекомендуемое

СОДЕРЖАНИЕ ТЕХНИЧЕСКОГО ОТЧЕТА ПО ВЫПОЛНЕННЫМ ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИМ ИЗЫСКАНИЯМ

1. Общие сведения — цель и наименование объекта изысканий; документы, на основании которых выполнялись изыскания; кем выдано разрешение на право производства работ; сроки выполнения работ (по плану, фактически); состав исполнителей; общие трудозатраты; объемы выполненных работ (в физическом выражении); договорная цена; перечень нормативных документов, в соответствии с которыми выполнены инженерно-геодезические изыскания.

2. Краткая физико-географическая характеристика района изысканий — местонахождение объекта изысканий; категория сложности работ; продолжительность полевого периода и продолжительность неблагоприятного для производства работ периода.

3. Топографо-геодезическая изученность района изысканий — наличие топографических карт и планов, а также опорных геодезических сетей; использование материалов аэро- и космофото-и топографических съемок прошлых лет.

4. Системы координат, съемочные геодезические сети — принятые системы координат и высот; схемы плановой и высотной съемочных геодезических сетей; характеристики опорных пунктов и реперов; технические характеристики ходов съемочного обоснования (длина хода, число углов, невязки); методы измерений линий, углов, превышений, а также использованные геодезические приборы; способы уравнивания планового и высотного съемочного обоснования; оценки точности ходов съемочной геодезической сети; закрепление пунктов (точек) планового съемочного обоснования; местоположение заложенных реперов; метрологическое обеспечение средств геодезических измерений.

5. Топографические съемки и специальные работы.

5.1. Топографические съемки по трассе новой железной и автомобильной дороги — ширина полосы или границы, масштаб, сечение рельефа и способ съемки по трассе новой дороги, а также площадок под раздельные пункты, искусственные сооружения, карьеры и т.п.; съемка поперечных профилей; характеристика основы, на которой составлены инженерно-топографические планы, количество планшетов.

5.2. Съемка существующих железных дорог — схема разбивки пикетажа; съемка плана и профиля железнодорожного пути и расчет кривых; съемка поперечных профилей; топографические съемки площадок искусственных и других проектируемых сооружений, карьеров, переездов съемка подземных и надземных коммуникаций, пересекаемых железной дорогой.

5.3. Съемка железнодорожных станций — способы съемки путевого развития и пристанционной территории; схема разбивки пикетажа, съемка поперечных профилей; съемка подземных и надземных коммуникаций; съемка искусственных сооружений, переездов, габаритных расстояний, сортировочных горок; масштабы составляемых планов; перечень и площади снятых станций.

5.4. Аэрофототопографическая съемка — воздушное фотографирование; фотолабораторные и фотограмметрические работы, оценка качества залетов; камеральные фотограмметрические и стереотопографические работы (фототриангуляция, составление инженерно-топографических планов, фотограмметрическая съемка поперечников, кривых и других элементов станционной ситуации).

5.5. Полевой контроль топографо-геодезических работ и его результаты.

5.6. Геодезические работы для обеспечения инженерно-геологических и инженерно-гидрометеорологических изысканий.

6. Контора, общежитие, автотранспорт, техника безопасности.

7. Автоматизация работ — автоматизация полевых и камеральных работ; используемое техническое и программное обеспечение.

8. Технический контроль и приемка работ.

9. Перечень материалов, передаваемых в бюро технической информации (архив), заказчику и органам, выдавшим разрешение на производство работ.

10. Заключение.

Что не так и что предлагается изменить

Перейдем непосредственно к пятой главе рассматриваемого Свода правил.

Предлагаем заменить в пункте 5.1.2. фразу «НТД федерального органа исполнительной власти, осуществляющего функции по выработке государственной политики и нормативному-правовому регулированию в сфере геодезии и картографии» на «нормативные правовые и нормативно-технические документы в области геодезии и картографии».

Далее сравним состав инженерно-геодезических изысканий согласно СНиП 11-02-96 и СП 47.13330.2016.

Состав инженерно-геодезических изысканий из СНиП 11-02-96, п. 5.3

Согласно этому документу, в состав инженерно-геодезических изысканий для строительства входят:

• сбор и обработка материалов инженерных изысканий прошлых лет, топографо-геодезических, картографических,
  аэрофотосъемочных и других материалов и данных;
• рекогносцировочное обследование территории;
• создание (развитие) опорных геодезических сетей, включая геодезические сети специального назначения для строительства;
• создание планово-высотных съемочных геодезических сетей;
• топографическая
  (наземная, аэрофототопографическая, стереофотограмметрическая и др.) съемка, включая съемку подземных и надземных сооружений;
• обновление топографических (инженерно-топографических) и кадастровых планов в графической, цифровой, фотографической и иных формах;
• инженерно-гидрографические работы
  ;
• геодезические работы, связанные с переносом в натуру и привязкой горных выработок, геофизических и других точек инженерных изысканий;
• геодезические стационарные наблюдения за деформациями оснований зданий и сооружений, земной поверхности и толщи горных пород в районах развития опасных природных и
  техноприродных процессов;
• инженерно-геодезическое обеспечение информационных систем поселений и государственных кадастров (градостроительного и др.);
• создание (составление) и издание (размножение) инженерно-топографических планов, кадастровых и тематических карт и планов, атласов специального назначения (в графической, цифровой и иных формах);
• камеральная обработка материалов;
• составление технического отчета.

В состав инженерно-геодезических изысканий для строительства линейных сооружений дополнительно входят:

• камеральное трассирование и предварительный выбор конкурентоспособных вариантов трассы для
  выполнения полевых работ и обследований;
• полевое трассирование;
• съемки существующих железных и автомобильных дорог, составление продольных и поперечных профилей, пересечений линий электропередачи
  (ЛЭП), линий связи
  (ЛС), объектов радиосвязи, радиорелейных линий и магистральных трубопроводов;
• координирование основных элементов сооружений и наружные обмеры зданий (сооружений);
• определение полной и полезной длины железнодорожных путей на станциях и габаритов приближения строений.

Состав инженерно-геодезических изысканий из СП 47.13330.2016

п. 5.1.3. В состав инженерно-геодезических изысканий входят следующие виды работ, оказывающие влияние на безопасность объектов капитального строительства:

• создание опорных геодезических сетей;
• геодезические наблюдения за деформациями и осадками зданий и сооружений, движениями земной поверхности и опасными природными процессами;
• создание и обновление инженерно-топографических планов в масштабах 1:5000 — 1:200, в том числе в цифровой форме, съемка подземных коммуникаций и сооружений;
• трассирование линейных объектов;
• инженерно-гидрографические работы;
• специальные геодезические и топографические работы при строительстве и реконструкции зданий и сооружений.

П. 5.1.4. При необходимости в составе инженерно-геодезических изысканий выполняются следующие работы:

• сбор материалов инженерных изысканий прошлых лет и других фондовых (архивных) материалов и данных (топографических, геодезических, картографических, аэрофотосъемочных, дистанционного зондирования Земли (ДЗЗ)), оценка возможности их использования;
• интерпретация ранее полученных материалов инженерных изысканий (пересчет координат из одной системы координат в другую; оцифровка графических материалов; создание инженерных цифровых моделей ситуации и рельефа);
• рекогносцировочное обследование территории (участка, трассы) инженерных изысканий;
• создание съемочной геодезической сети;
• геодезическое обеспечение выполнения других видов инженерных изысканий (планово-высотная привязка инженерно-геологических выработок, инженерно-геофизических и гидрометеорологических точек наблюдений).

Техническое задание на геодезические исследования

Документ является главным основанием для начала исследований. Техническое задание на геодезические изыскания составляется заказчиком при непосредственном участии исполнителя работ и должен иметь подпись руководства и печать. Содержание может включать разные варианты задач — от целого комплекса инженерных работ, до отдельных видов. Загрузить образец технического задания на геодезические изыскания можно в разделе «Бланки ТЗ».

В нормативных документах есть пример задания по инженерно-геодезическим изысканиям, то есть детальная инструкция с указанием каждого требуемого пункта. Документ должен быть с максимально точной подачей информации. Нормы оформления задания от заказчика и дополнения к нему прописаны в пунктах 4.12 и 4.13 в СНиП 11-02-96.

Необходимо составление технического задания при строительстве или реконструкции:

• многоэтажных жилых домов;
• офисных зданий;
• территорий складов, портовых строений (доков);
• дорог для движения автомобильного транспорта;
• железнодорожных объектов;
• инженерных подземных сетей и систем наружных коммуникаций;
• промышленных объектов, производственных корпусов;
• водопровода, электросетей, газопровода, теплотрасс;
• объектов инфраструктуры города или села;
• дачных и коттеджных поселков;
• благоустройстве территории.

Обязательное дополнение к техзаданию – топографические карты, инженерно-топографические планы, ситуационные схемы,
генеральный план, разрешительные документы от органов самоуправления на строительство объекта, копии договоров от владельцев земли и другие документы,
являющиеся неотъемлемой частью сопровождения проекта.
