Как правильно читать условные знаки на топографической съемке
Рассмотрим как правильно понять то, что мы видим на топографической съемке на конкретном примере и чем нам помогут .
Ниже приведена топографическая съемка масштаба 1:500 частного дома с земельным участком и прилегающей территорией.
В левом верхнем углу мы видим стрелку, с помощью которой понятно как сориентирована топосъемка по направлению на север. На топографической съемке это направление может не указываться, так как по умолчанию план должен быть ориентирован верхней частью на север.
Характер рельефа на территории съемки: участок ровный с небольшим понижением в южную сторону. Разница отметок высот с севера на юг составляет примерно 1 метр. Высота самой южной точки 155.71 метра, а самой северной 156.88 метра. Для отображения рельефа использованы отметки высот, покрывающие всю площадь топосъемки и две горизонтали. Верхняя тонкая с отметкой 156.5 метра (не подписывается на топосъемке) и расположенная южнее утолщенная с отметкой 156 метров. В любой точке, лежащей на 156ой горизонтали отметка будет ровно 156 метров над уровнем моря.
На топосъемке видны четыре одинаковых креста, расположенных через одинаковые расстояния в форме квадрата. Это координатная сетка. Они служат для графического определения координат любой точки на топосъемке.
Далее последовательно опишем то, что мы видим с севера на юг. В верхней части топоплана две параллельные пунктирные линии с надписью между ними «ул. Валентиновская» и две буквы «А». Это означает что мы видим улицу с названием Валентиновская, проезжая часть которой покрыта асфальтом, без бордюра (так как это пунктирные линии. С бордюром чертятся сплошные, с указанием высоты бордюра или даются две отметки: верх и низ бордюрного камня).
Опишем пространство между дорогой и забором участка:
-
-
- По нему проходит горизонталь. Рельеф понижается в сторону участка.
- В центре этой части топосъемки стоит бетонный столб линии электропередач, от которого отходят кабели с проводами в направлениях, указанных стрелками. Напряжение кабелей 0.4кв. Также на столбе висит фонарь уличного освещения.
- Налево от столба мы видим четыре дерева широколиственных пород (это может быть дуб, клен, липа, ясень и др.)
- Ниже столба, параллельно дороге с ответвлением в сторону дома проложен подземный газопровод (желтая пунктирная линия с буквой Г). Давление, материал и диаметр трубы на топосъемке не указан. Данные характеристики уточняются после согласования с газовым хозяйством.
- Встречающиеся на этом участке топосъемки два коротких параллельных отрезка являются условным знаком травяной растительности (разнотравье)
-
Переходим к самому участку.
Фасад участка огражден металлическим забором высотой более 1 метра с воротами и калиткой. Фасад левого (или правого, если смотреть со стороны улицы на участок) точно такой же. Фасад правого участка огражден деревянным забором на каменном, бетонном или кирпичном фундаменте.
Растительность на участке: газонная трава с отдельно стоящими соснами (4шт.) и фруктовыми деревьями (тоже 4 шт.).
На участке расположен бетонный столб с кабелем электропередач от столба на улице к дому на участке. От трассы газопровода отходит подземное ответвление газа к дому. Подземный водопровод подведен к дому со стороны соседнего участка. Ограждение западной и южной части участка выполнено из сетки-рабицы, восточной — из металлического забора высотой более 1 метра. В юго-западной части участка видна часть ограждений соседних участков из сетки-рабицы и сплошного деревянного забора.
Строения на участке: В верхней (северной) части участка расположен жилой одноэтажный деревянный дом. 8 это номер дома по улице Валентиновская. Отметка уровня пола в доме 156.55 метра. В восточной части к дому пристроена терраса с деревянным закрытым крыльцом. В западной части на соседнем участке имеется разрушенная пристройка к дому. Рядом с северо-восточным углом дома есть колодец. В южной части участка расположены три деревянных нежилых постройки. К одной из них пристроен навес на столбах.
Растительность на соседних участках: на участке, расположенном восточнее — древесная растительность, западнее — травяная.
На участке расположенном южнее виден жилой одноэтажный деревянный дом.
Вот таким образом помогают получить достаточно большой объем информации о территории на которой проводилась топографическая съемка.

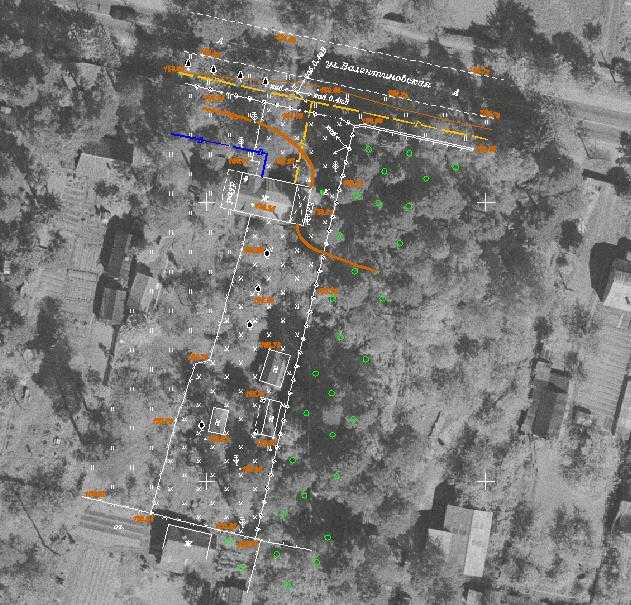

И напоследок: вот как выглядит эта топосъемка, нанесенная на аэрофотоснимок:
Условные обозначения
На топографических картах условные обозначения используются для обозначения различных объектов и элементов местности, включая кустарники. Использование условных обозначений позволяет легко и удобно ориентироваться на карте.
Кустарники обычно обозначаются специальными символами, которые могут быть различной формы и размера. Они помещаются на карте в местах, где находится кустарник или его скопление. Условные обозначения могут использоваться в сочетании с другими символами и цветами, чтобы указать на конкретные виды кустарников или их густоту.
Некоторые из наиболее распространенных условных обозначений, используемых для кустарников на топографических картах, включают:
- Круглый символ: Обозначает небольшие кустарники или отдельные кусты.
- Треугольный символ: Обозначает кустарник, расположенный на склоне или на наклонной местности.
- Квадратный символ: Обозначает кустарник, имеющий прямоугольную форму или образующий замкнутые заросли.
- Кружок с точками внутри: Обозначает очень густые кустарники или заросли.
- Линия: Используется для обозначения живых изгородей из кустарников.
При использовании условных обозначений для кустарников на топографической карте, важно обратить внимание на легенду, которая предоставляет информацию о том, какая именно информация обозначается каждым символом. Также полезно сочетать условные обозначения с другими элементами карты, такими как контуры, реки и дороги, чтобы более точно определить расположение кустарников и их влияние на местность
Знание условных обозначений для кустарников на топографической карте может быть полезно для различных целей, включая планирование походов, изучение местности, поиск ориентиров, а также научные и экологические исследования.
Определение и значимость информации о кустарниках на топографических картах
Определение кустарников на топографических картах позволяет представить полную картину ландшафта и создать точное представление о местности. Кустарники являются существенными препятствиями для движения и могут значительно влиять на прокладку дорог и путей сообщения. Знание их местоположения позволяет оценить проходимость местности и спланировать наиболее оптимальный маршрут передвижения.
Кроме того, кустарники могут служить важными ориентирами для путешественников и туристов. Они часто выступают в качестве мест, которые легко запомнить и использовать в качестве навигационных пунктов для ориентирования на местности.
Информация о кустарниках может также быть полезна для анализа и изучения природных экосистем, поскольку они являются важными компонентами биоразнообразия и могут служить укрытием и пищей для многих видов животных. Информация о распределении кустарников на топографической карте может быть использована для определения мест обитания различных видов животных и позволить провести исследования в этих областях.
Таким образом, информация о кустарниках на топографических картах имеет большое значение для различных целей, включая планирование маршрутов, навигацию, изучение природы и оценку проходимости местности.
Полезная информация о кустарниках
Кустарники встречаются по всему миру и представлены множеством видов, относящихся к разным семействам растений. Они могут быть лиственными, хвойными или смешанными.
Кустарники играют важную роль в экосистемах, предоставляя укрытие и пищу для многих живых организмов. Они также помогают сохранять почву, предотвращая эрозию, и улучшают качество воздуха, поглощая углекислый газ.
На топографических картах кустарники обозначаются специальными условными обозначениями. Обычно они отмечены символом изображения кустарника, который может быть дополнен текстовым описанием, указывающим на конкретный вид или категорию растения.
Знание условных обозначений кустарников на топографических картах поможет путешественникам и любителям науки лучше ориентироваться в природе и определять различные типы растительности.
Изучение разнообразия кустарников и их экологических функций может быть интересным и полезным занятием для людей, увлеченных ботаникой и природой в целом.
Основные виды кустарников в условных обозначениях
На топографических картах кустарники обозначаются специальными символами, которые помогают определить их вид и значения. Ниже перечислены основные виды кустарников:
- 1. Осока (carex) — это многолетние растения, представленные в основном травянистыми растениями. В условных обозначениях на топографических картах они обозначаются символом «O».
- 2. Камыш (phragmites) — это кустарники, которые обычно растут в болотистых местах и у воды. Они обозначаются на карте символом «К».
- 3. Жимолость (lonicera) — это прямостоячие кустарники, обычно с белыми или желтыми цветками. На топографической карте они обозначаются символом «Ж».
- 4. Роза (rosa) — это кустарник с прекрасными цветущими цветами. Он обозначается символом «Р».
- 5. Терновник (crataegus) — это кустарник со шипами и красными ягодами. Он обозначается символом «Т».
Такие условные обозначения позволяют участникам считывать карту более точно и определить наличие определенного вида кустарника на территории.
Физические карты и их легенда
С физическими изображениями местности приходится работать всем, и немало. В легенде (перечень всех условных знаков, заметок и масштаба карты) физической карты всегда есть цветная шкала, обозначающая высоты и глубины. Кроме того, указываются линии, обозначающие границы стран или областей (в зависимости от масштаба карты), разные виды дорог. Всегда наносятся и столицы стран, а на некоторых картах встречаются и обозначения крупных городов. Линиями красного и синего цвета обозначаются тёплые и холодные океанические течения соответственно.
Часто на физических картах изображают, к примеру, месторождения ископаемых, соответственно, в легенде такого изображения будут уже и геологические условные знаки.
