Купольная теплица: особенности конструкции и порядок сборки своими руками

Изготовление шаблона коннектора

Для изготовления шаблона понадобятся следующие материалы и инструменты:

• Лист тонкого картона или многослойной гофры
• Линейка
• Карандаш
• Ножницы

Шаги по созданию шаблона коннектора:

1. Возьмите лист тонкого картона или многослойной гофры и нарисуйте на нем прямоугольник, размеры которого соответствуют плоскому участку коннектора.
2. Определите, какие углы должны быть скруглены на коннекторе, и отметьте их на шаблоне. Для этого можно использовать карандаш и линейку.
3. Обрежьте шаблон по контуру, следуя нанесенным меткам.
4. Проверьте получившийся шаблон на соответствие требуемым размерам и форме коннектора.
5. Если необходимо, внесите коррективы в шаблон и создайте новый.

Используйте полученный шаблон для нарезки материала коннектора. Он поможет вам создать точное соединение между геокуполами и обеспечит надежность и прочность конструкции.

Купольные тараканы на свободном выпасе — LiveJournal

February 8th, 2014, 02:09 pm

Коннекторы

Все начинающие строители купольных домов, которых я знаю (а это аж два человека, включая меня самого), на самом начальном этапе планирования стройки думают про коннекторы. И это, наверное, правильно, т.к. коннекторы, в отличие от, например, цемента или досок, в магазинах не продаются. Но их все равно нужно где-то взять.

Рассматривая интернеты волей-неволей натыкаешься на буржуйские конторы, строящие купольные дома и удивляешься тому, как изящно выглядят их коннекторы. Заодно, очень удивляешься ценнику. Розовые пони, летающие вокруг головы понемногу начинают сходить с орбит и разбиваться об суровую реальность.

Выходом для нас стало изготовление коннекторов силами специалистов, изредка встречающихся в наших картофельных джунглях. Благо, русскоговорящие кулибины навыдумывали большое количество замечательных альтернатив тем самым замечательным буржуйским коннекторам.

Наш выбор пал на две альтернативы: «партизан» и «клешня» (чертежи можно найти на том же форуме). Если первый подкупал своей простотой и уже был применен в реальном строительстве, то второй требовал меньше металла и крепежа, да и выглядел не менее надежно. Я, конечно, понимаю, что «выглядел» не может являться критерием для выбора, но, в первую очередь, мы попытались изготовить именно «клешню».

С клешней сразу возникли проблемы. В первую очередь из-за того, что металл при гибе не образует прямой угол, а загибается по радиусу (рис 1.).

Рис 1. Красным цветом отмечен радиус загиба

Из-за этого возникает существенная проблема — малая скоба должна изготавливаться с высочайшей точностью, причем точность должна распространяться не только на расположение отверстий, но и на гиб (с учетом того самого радиуса).

Тестовые скобы коннектора. Общий вид.

С одной стороны — все почти хорошо.

Другая сторона расположена слишком близко к большой скобе.

Малая скоба.

Наш изготовитель коннекторов за несколько попыток не смог изготовить то, что было нужно. Молотком дорабатывать ничего не хотелось, поэтому пришлось отказаться от «клешни» в пользу «партизана». С ним все оказалось намного проще.

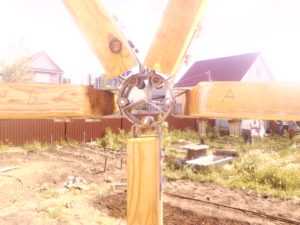

Собранный прототип партизана.

Через несколько недель первая партия «партизанов» поступила на ответственное хранение.

Первая партия коннекторов.

Начало, можно сказать, положено. Не хватает еще центральной трубы, но это уже отдельная тема.

Преимущества таких зданий

Подобные постройки полусферической формы отличаются следующими особенностями:

• Конструкция собирается с помощью определенных деревянных замков, строительство исключает применение крепежных элементов из металла.
• Изготавливается исключительно из сухого массива сосны первого и второго сорта.
• Получившаяся система отлично выдерживает любые ветровые нагрузки, большое количество снега и т. д.
• В комплект купольного дома для самостоятельной сборки входит понятная инструкция, где расписаны все этапы.
• Окна и двери могут быть размещены в любом месте.
• Быстрота и легкость монтажных работ.
• Не дает усадки, то есть сразу после строительства можно приступать к процессу отделки.
• Простая, но эффективная технология утепления и кровли.

Все комплекты для сборки купольного дома имеют необходимые инструкции и конструкционные элементы. Построить такое сооружение можно по низким ценам: ваша экономия в сравнении со зданием традиционной формы из тех же материалов составит около 20%. Также можно сэкономить на теплоснабжении, так как показатели потери тепла у полусферической постройки довольно низкие. Обратитесь к нашим специалистам за более подробной информацией — с удовольствием проконсультируем вас по всем вопросам!

Источник

Измерения и расчеты

Также, перед тем как строить купол Фуллера, необходимо произвести ряд расчетов. Они помогут определить число и размер заготовок, отобразят количество стыковых соединений.

Изначальная величина — радиус сферы. На его основе вычисляются следующие показатели:

• площадь поверхности купола;
• высота строения;

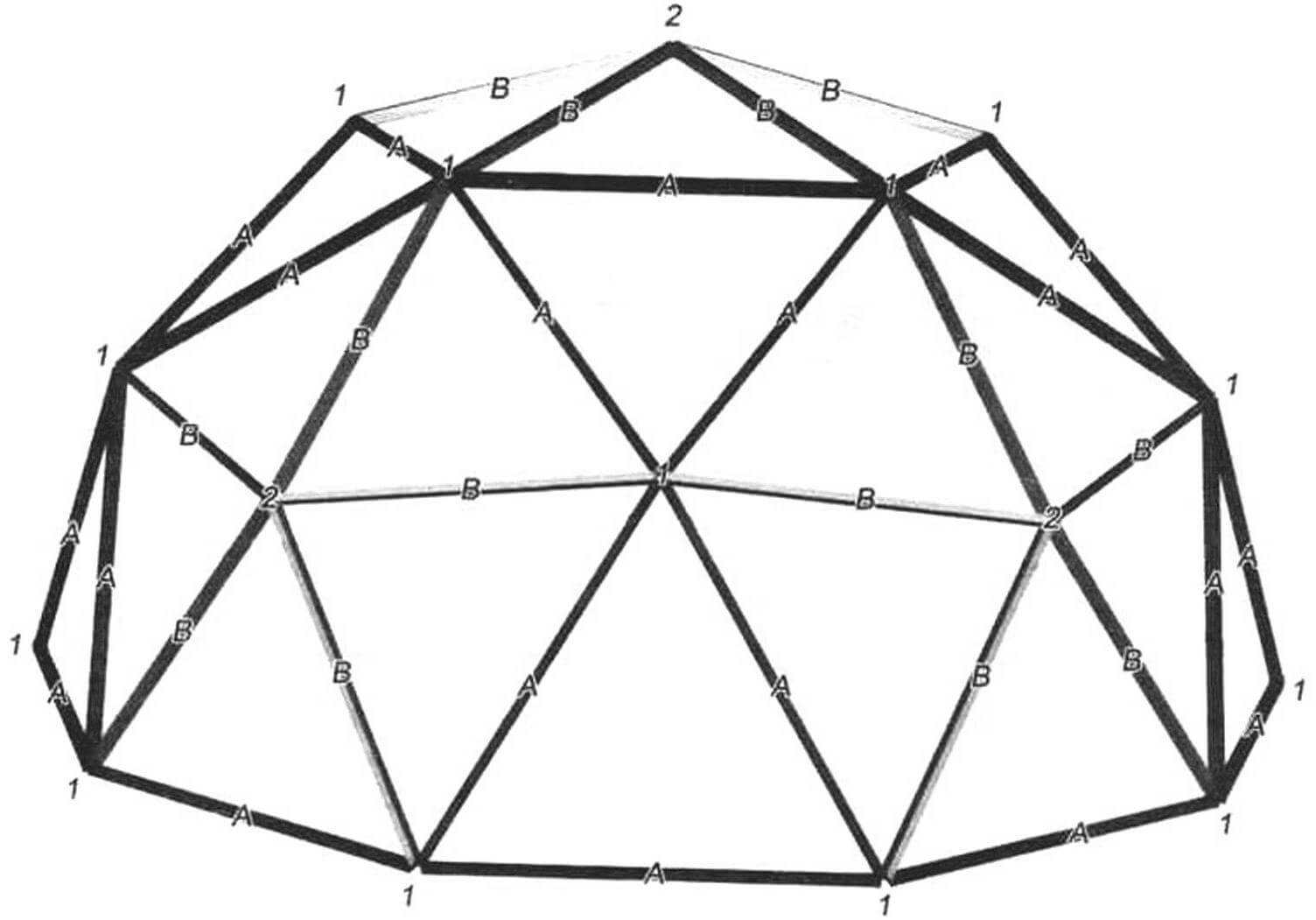

• длина и число ребер;
• углы между ребрами купола;
• тип и число коннекторов.

Последний пункт особенно актуален при строительстве своими руками. Поскольку коннекторы обеспечивают крепление балок, формирующих геодезический купол, их следует выполнять из прочного и надежного материала.

Создать крепеж для купола своими силами поможет перфорированная лента. Она характеризуется высокой гибкостью и достаточной прочностью, позволяет удерживать балки за счет типовых метизов.

Строя купол своими руками, важно не ошибиться в расчетах. Исключить человеческий фактор и досадные недоразумения позволяют онлайн-калькуляторы

Они произведут сложные вычисления, предоставят сведения о количестве и размере балок для геодезического купола, углах их фиксации и параметрах запилов. Руководствуясь данными сведениями, можно быстро сделать и собрать заготовки.

Так как построить качественный сферический объект без предварительной подготовки не получится, нужно заранее выполнить ряд операций.

Подбор места

Позиционирование геодезического купола— важное решение. От его правильности зависит долговечность и удобство эксплуатации конструкции

Возводить геодезический каркас лучше на ровной площадке, расположенной вблизи коммуникаций. Это упростит формирование опорной базы, подвод инженерных сетей, уход за готовым куполом.

Подготовка площадки. Участок очищается от мусора и растений. При наличии необходимых расчетов подготавливается опора будущего геокупола. Для этих целей используется цементно-песчаный раствор марки М 300 или выше. В фундаменте нет необходимости, если планируется построить небольшую теплицу или песочницу.

Закупка стройматериалов. Чтобы соорудить долговечный геодезический купол, нужен качественный брус (металлопрофиль). Недопустимо строить из деформированного, подгнившего или бывшего в использовании материала. Это снизит эстетические характеристики сооружения, негативно скажется на сроке его службы.

При строительстве купола необходимо соблюдать технологию. Готовый архитектурный объект должен иметь правильную, однородную структуру.

По окончании работ рекомендуется провести ревизию ответственных участков купола. Выявленные недочеты подлежат устранению.

Info

Publication number

RU2034964C1

RU2034964C1

SU5064322A

RU2034964C1

RU 2034964 C1

RU2034964 C1

RU 2034964C1

SU 5064322 A

SU5064322 A

SU 5064322A

RU 2034964 C1

RU2034964 C1

RU 2034964C1

Authority
RU
Russia

Prior art keywords

rods
truncated cone
joint assembly
assembly
sectors

Prior art date
1992-10-08

Application number

Other languages

English (en)

Inventor
А.А. Журавлев
А.Е. Воронецкий
Original Assignee
Ростовская-на-Дону государственная академия строительства
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
1992-10-08
Filing date
1992-10-08
Publication date
1995-05-10

1992-10-08Application filed by Ростовская-на-Дону государственная академия строительства
filed

Critical

Ростовская-на-Дону государственная академия строительства

1992-10-08Priority to SU5064322
priority

Critical

patent/RU2034964C1/ru

1995-05-10Application granted
granted

Critical

1995-05-10Publication of RU2034964C1
publication

Critical

patent/RU2034964C1/ru

Кое-что о материалах коннекторов

При выборе коннекторов для геодезического купола важно учесть материал, из которого они изготовлены. Это обеспечит прочность и долговечность всей конструкции

Различные материалы могут иметь разные свойства и предоставлять разные преимущества.

Стальные коннекторы

Стальные коннекторы являются одним из самых популярных вариантов. Они обладают высокой прочностью и устойчивостью к внешним воздействиям. Стальные коннекторы позволяют с легкостью выдерживать сильный ветер, снеговую нагрузку и другие неблагоприятные факторы. Более того, стальные коннекторы просты в установке и имеют длительный срок службы.

Алюминиевые коннекторы

Алюминиевые коннекторы также пользуются большим спросом. Алюминий имеет небольшой вес, что делает его идеальным материалом для коннекторов геодезических куполов. Алюминий обладает высокой коррозионной стойкостью и устойчивостью к воздействию внешних факторов. Это позволяет использовать алюминиевые коннекторы даже в суровых климатических условиях. Кроме того, алюминиевые коннекторы легче в установке и обеспечивают лучшую маневренность во время конструкции.

Другие материалы

Помимо стали и алюминия, существуют также коннекторы из других материалов, таких как пластик, композитные материалы и дерево. Каждый из этих материалов имеет свои преимущества и подходит для определенных условий эксплуатации. Например, пластиковые коннекторы обладают высокой изоляцией и могут использоваться в электротехнических системах геодезического купола. Композитные материалы обычно сочетают в себе свойства стали и алюминия, обеспечивая прочность и легкость одновременно. Деревянные коннекторы могут придать геодезическому куполу естественный и органический вид.

При выборе материала коннекторов следует учитывать требования к месту установки геодезического купола, климатические условия и цель использования конструкции. Консультируйтесь с профессионалами и выбирайте оптимальные материалы для вашего геодезического купола.

Коннекторы из профильной трубы

Основными видами коннекторов из профильной трубы являются:

Вид коннектора	Описание	Преимущества
Угловой коннектор	Представляет собой деталь, которая позволяет соединить трубы под углом. Обычно имеет тройниковую форму с отверстиями для вставки труб.	Простой и быстрый монтаж Прочное соединение под любым углом Высокая надежность и стабильность
Прямой коннектор	Используется для соединения прямых отрезков профильной трубы в одну линию. Обычно имеет форму трубки с отверстиями для вставки труб.	Простой и быстрый монтаж Позволяет создать прямые участки каркаса Дает возможность строить конструкцию нужной длины
Тройник	Представляет собой деталь, которая позволяет соединить три трубы в одной точке. Обычно имеет форму трехплечной звезды с отверстиями для вставки труб.	Соединяет несколько труб в одной точке Стабильное соединение без подвижности Обеспечивает устойчивость и прочность конструкции

Коннекторы из профильной трубы являются не только функциональными элементами геодезического купола, но и способом упростить и ускорить процесс сборки каркасной конструкции. Они обладают высокой прочностью и долговечностью, что позволяет создавать надежные и стабильные геодезические купола.

О компании

Мы — команда компании «Купол-Маркет» являемся разработчиками уникальной каркасно-панельной технологии производства докомплектов быстровозводимых купольных домов из природных материалов.

Внедренная технология позволяет строить купольные дома полезной жилой площадью до 350 м 2 с любой толщиной стены под различные виды утеплителей. Мы предлагаем ряд типовых решений по конструктиву дома и его утеплению, но Вы также можете заказать индивидуальный проект, включив в него дополнительные архитектурные элементы ( внешние козырьки, арочные выносы, системы секторального стекления, слуховые окна и т.д.), либо используя необычные формы куполов.

Миссия компании: За счет сочетания современных технологий каркасного домостроения и так называемых «зеленых» технологий создавать основу для устойчивых и благоприятных для человеческого здоровья и психики жизненных пространств.

Мы отдаем приоритет природным, возобновляемым и вторичным материалам, следуя общемировой концепции «Green Deal» и бережливых технологий.

Дома для постоянного, либо сезонного проживания на основе нашего конструктива обладают следующими особенностями:

— Теплоэффективность, соответствующая современным международным стандартам passiv haus, достигаемая за счет строгого следования технологиям каркасного домостроения (структура «пирога» стены, геометрическая форма контура, вентиляционный зазор, сочетание материалов, обеспечивающих благоприятный микроклимат).

— Быстровозводимость. Достигается за счет панельного метода. Рекорд на 2021 год — монтаж домокомплекта 11 м внутреннего диаметра в Австрии за 28 рабочих часов бригадой из 4 человек.

— Экологичность ввиду использования определенных групп материалов

— Визуальная привлекательность благодаря инженерным решениям, обеспечивающим максимально сферическую геометрию дома

— Универсальность. Комплект панелей купольного дома может быть основой для любых дизайнерских решений, гармонично вписывающихся в концепцию ландшафта.

Компания занимается разработками в сфере экостроительства с 2012 года, участвует в Ассоциации экостроителей России.

Источник

Разновидности коннекторов для купольного дома и их характеристика

Крепеж из двух скоб

Такой элемент состоит из двух скоб с толщиной полос 26*3 миллиметра, их длина 38 сантиметров, в середине расположена труба, имеющая диаметр 10 сантиметров, и такую же длину. Во внутренней части стакана из металла располагается шпилька, которая способствует сборки всех составляющих деталей. Чтобы закрепить ребра сооружения применяют болты металлического вида. Данный крепеж используется для сооружения крупных многоэтажных строений.

Коннекторы из нержавеющего материала

Этот тип крепления является самым простым, такое соединение может быть изготовлено самостоятельно. Для этого пластину из стали оцинкованного вида подрезают, соблюдая необходимый угол, и сгибают, затем выполняют отверстия для точек крепежного типа с помощью сверла. С помощью такого крепежа можно соорудить беседку, навес или теплицу, для жилой постройки он не подходит. Толщина стального листа должна быть около 2 миллиметров. Если удлинить лепестки до 12 сантиметров, можно соорудить домик небольшого типа.

Коннектор классического вида

Такой тип коннектора является самым прочным и надежным, его можно приобрести в готовом виде или сварить самостоятельно. Для этого понадобиться сварочный аппарат. В центральной части располагается труба из металла, толщина стенок которого около 5 миллиметров. На крайних участках, приваривают лепестки, имеющие толщину 3 миллиметра, между ними располагается деревянный элемент каркаса. Ребро из дерева закрепляют болтами, для них выполняется отверстие шириной 10 миллиметров. При самостоятельном изготовлении можно сэкономить на материалах. После того как элемент будет сделан, его грунтуют и окрашивают специальным составом.

Соединение «Клешня» узлового типа

Крепежный соединительный элемент состоит из оцинкованного материала, а в центральной части имеет металлическую трубу. Такая деталь отличается прочностью на растяжение до 2100 килограмм, а на сжатие до 4 тонн. Изделие напоминает крепеж классического вида, но отличается наличием дополнительного луча для вставки каркасных ребер. В отличие от обычного элемента, такое крепление является удобным и практичным. Этот коннектор используется для сооружения купольного дома.

Соединители усиленного типа

Коннектор представляет собой изделие универсального, адаптивного вида для купольного дома, изготовлено шарнирным методом. Лучи из металла располагаются в два уровня, полосы из оцинковки имеют размеры 30*3 миллиметра. Труба имеет толщину стенок до 8 миллиметров, опора для лучей, создающая усиливающее действие 50*3 миллиметра. Такая деталь отличается прочностью на растяжение до 2100 килограмм, а на сжатие до 4 тонн.

Коннектор в виде металлической ленты

Такой элемент является самым экономным, в центральной его части располагается металлическая труба без наличия швов. Доски захватываются с помощью ленты металлического вида, которая имеет специальные отверстия для закрепления шурупов. Чтобы предотвратить появление ржавчины, металл подвергают обработке эмалью. Чтобы прочно прикрепить каркасные ребра, натягивается лента с помощью стяжек.

Пластина сплошного типа из стали нержавеющего вида

Для изготовления такого изделия необходимо использование специального оборудования. Деталь представляет собой пятилучевой закрытый крепеж, может использоваться для небольших купольных сооружений. Ребровая часть доски может вставляться только с внутренней стороны, а отверстие для болта всего одно, поэтому прочность является минимальной.

Элемент зарубежного типа

Детали пятилучевого, адаптивного вида подходят для любой постройки, при этом ребра треугольников легко подгоняются. Нет необходимости изготавливать элементы под отдельный вид купольного дома. Лепестки могут иметь прямоугольный вид с закругленными краями. Фиксатор выполнен из металла высокой прочности, который имеет толстый слой оцинковки, это предотвращает появление ржавчины. Максимальная нагрузка, которую способен выдерживать крепеж до 6 тонн.

Строительство своими руками

Быстро построить небольшой купол можно даже в одиночку. Мастеру потребуется минимальный набор инструмента и подготовленная площадка.

Наличие корректных расчетов позволит построить объект своими руками за 2–3 дня.

Теплицы

Возвести сферическую теплицу проще всего. Для нее не требуется фундамент — достаточно прочных досок или кирпичей.

Первоначально нужно построить базовую линию, формирующую диаметр купола. Затем, путем наращивания треугольников, происходит продвижение к центру

Важно следить за соблюдением геометрии и надежностью фиксации коннекторов. Будет обидно, если на завершающем этапе треснет одна из граней, деформировав почти готовый купол

Рекомендации, которые помогут построить хорошую теплицу:

• выбирайте ровный участок с минимальным количеством ямок и кочек;
• при необходимости выровняйте площадку лопатой или другим инструментом;
• в качестве защитного покрытия купола используйте поликарбонат — он прослужит дольше полимерной пленки, придаст сооружению законченный вид.

Особенно эффектно выглядят композиции из нескольких теплиц-куполов. Конструкции могут иметь различные размеры, размещаться хаотично или упорядоченно.

Беседка

Беседка в виде геодезического купола смотрится свежо и оригинально. Она оживляет участок, обеспечивает комфортный уличный отдых.

Строя беседки-куполы, стоит соблюдать следующие правила:

• В качестве каркасных опор используется профильная труба. Она обладает значительной жесткостью, выдерживает вибрационные и ударные нагрузки. Конструкция купола сохранит функционал даже при усадке фундамента.
• Трубы из конструкционной стали фиксируются при помощи сварки. Это позволяет получить качественные неразъемные соединения, надежно связывающие каркас купола. Сварку можно выполнять ручными и полуавтоматическими устройствами.
• При работе с алюминиевыми трубами задействуются метизы. Торцы заготовок сплющиваются, в них проделываются сквозные отверстия. При формировании соединений используются гроверы. Они предотвращают ослабление гаек, способствуют поддержанию жесткости купола.
• Применение сварки и метизов исключает установку коннекторов. Затраты на подготовительные и монтажные работы существенно сокращаются.

В качестве защитного покрытия подойдет монолитный поликарбонат. Возможно использование и классических прозрачных, и тонированных листов.

Дом

На основе купола своими силами удастся возвести стильный дачный домик. Для воплощения подобной задумки потребуется:

• организовать гидроизолированный фундамент для геодезического купола;
• выполнить конструкцию из легких коррозионностойких материалов, например алюминия;
• грани купола, выступающие в роли окон, зашить поликарбонатом, остальные — непрозрачным материалом;
• обеспечить теплоизоляцию при необходимости;
• продумать расположение и механизм открывания двери.

Архитектурные объекты в виде геодезических объектов в форме купола широко распространены, причем они  есть не только в Москве или других мировых столицах, но и в небольших населенных пунктах. Такие строения возводят как люди, профессионально разбирающиеся в геодезии, так и простые любители инженерных сооружений. Главное — стремление воплотить интересную идею и наличие некоторых знаний и навыков.

Построить геодезический купол своими силами удастся при скромном бюджете. Для этого достаточно приобрести типовой металлопрофиль и защитное полимерное покрытие.

Телефон для связи: +7 (495) 191-12-79 Электронная почта: [email protected]

Больше материалов по теме

Качественные материалы для надежности и долговечности

В первую очередь необходимо обратить внимание на основной материал, из которого изготавливаются коннекторы. Одним из самых качественных и прочных материалов является поливинилхлорид (ПВХ)

Он обладает высокой стойкостью к воздействию внешних факторов, таких как солнечные лучи, высокие и низкие температуры, дождь и снег

ПВХ также устойчив к химическим веществам, что особенно важно при использовании коннекторов для геокупола, так как они могут быть эксплуатированы в различных условиях

Кроме того, важно обратить внимание на уплотнительные элементы используемые в коннекторах. Они должны быть изготовлены из прочных и герметичных материалов, чтобы обеспечить надежную защиту от протекания воды и воздуха. Часто в качестве уплотнительных элементов используются резиновые прокладки или уплотнительные кольца, которые должны быть высокого качества и иметь долгий срок службы

Часто в качестве уплотнительных элементов используются резиновые прокладки или уплотнительные кольца, которые должны быть высокого качества и иметь долгий срок службы.

Качественные материалы также влияют на простоту монтажа коннекторов. При использовании коннекторов из ПВХ труб можно быть уверенным, что они легко соединяются и фиксируются, что значительно упрощает процесс сборки геокупола

Более того, такие коннекторы, благодаря своей гибкости, позволяют подстроиться под любую форму и размер дома, что особенно важно при проектировании и строительстве геодезических куполов

В итоге, правильный выбор качественных материалов является гарантией надежности и долговечности конструкции геокупола. ПВХ трубы и коннекторы, изготовленные из них, обладают высокой стойкостью к внешним воздействиям, обеспечивают надежную защиту от протекания и легкость монтажа

При выборе коннекторов для геокупола из ПВХ труб следует обращать внимание на качество материалов, чтобы быть уверенным в надежности и долговечности построенной конструкции

Удобство монтажа и демонтажа

Коннекторы легко соединяются между собой, создавая каркас купола. Для этого необходимо всего лишь вставить трубу в соответствующий отверстие и закрепить ее. За счет этого простого принципа сборки, монтаж геодезического купола возможно осуществить даже без помощи специалиста.

Кроме того, удобство монтажа компенсируется также и удобством демонтажа. Если вам потребуется переместить или разобрать купол, это можно сделать без особых проблем. Коннекторы легко распознаются и удаляются из сборки, не оставляя никаких повреждений на трубах или поверхности купола.

Таким образом, удобство монтажа и демонтажа является одним из важных факторов, которые делают коннекторы идеальным выбором при строительстве геодезических куполов.

Разнообразие типов коннекторов для подбора идеального решения

При строительстве геокупола из ПВХ труб нередко возникает необходимость использовать разные типы коннекторов. Каждый тип коннектора имеет свои особенности и предназначен для определенного вида соединения.

Существует несколько основных типов коннекторов для геокупола:

1. Наружный коннектор – предназначен для соединения двух труб одинакового диаметра в плоскости. Он имеет отверстия для ввода труб и надежно фиксирует их друг с другом.
2. Внутренний коннектор – используется для соединения двух труб разного диаметра. Он вставляется внутрь трубы большего диаметра и позволяет надежно закрепить внутреннюю трубу.
3. Угловой коннектор – предназначен для создания угловых соединений между трубами. Он имеет специальный дизайн, который позволяет легко и надежно собирать геометрически сложные конструкции.
4. Тройник – используется для создания разветвлений в геокуполе. Он имеет три входных отверстия и одно выходное отверстие.

Выбор коннектора зависит от конкретной задачи и требований к конструкции геокупола

Важно учитывать размеры и типы труб, а также необходимость создания угловых соединений или разветвлений

Кроме того, каждый тип коннектора имеет свои преимущества. Например, наружный коннектор обеспечивает простоту и надежность соединения, внутренний коннектор позволяет использовать трубы разного диаметра, а угловой коннектор и тройник позволяют создавать сложные геометрические формы.

В общем, разнообразие типов коннекторов позволяет выбрать идеальное решение для каждого случая и создать надежный и качественный геокупол из ПВХ труб.

Типы соединения каркаса купольных конструкций

Разделяют бесконнекторное и соединение элементов каркаса с помощью коннекторов.

Бесконнекторное соединение рёбер каркаса

Бесконнекторный способ можно условно поделить на три вида:

• в качестве элементов каркаса используются точно подогнанные бруски;
• каркас составляется из легких металлических либо пластиковых трубок;
• купол собирается из готовых панелей треугольной формы.

Если трубчатый каркас и готовые панели относятся скорее к заводским изделиям, то каркас из подогнанных элементов можно возвести своими руками. На изображении показан процесс соединения рёбер с помощью обычных шурупов.

безконнекторное соединение купольных конструкций

Это довольно трудоёмкое занятие, которое требует немалого опыта работы с древесиной и хорошего набора инструментов. Поэтому большой популярностью пользуется альтернативный вариант, а именно соединение бруса с помощью коннекторов.

Измерения и расчеты

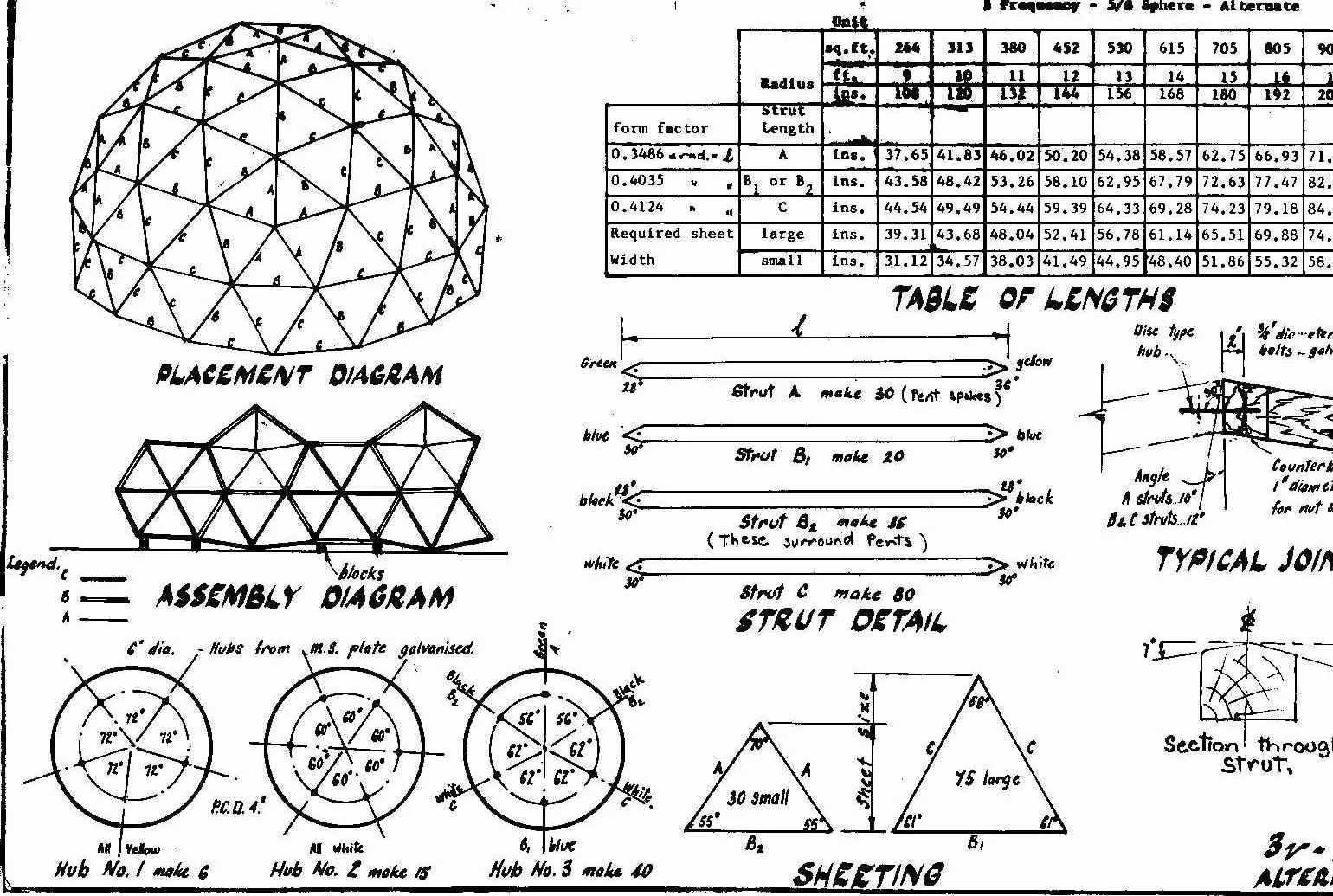

При наличии желания построить геокупол своими руками сначала необходимо провести все математические расчеты. Главная задача расчета геодезического купола состоит в том, чтобы имея определенный радиус, получить такие данные:

• общую площадь и высоту строения;
• площадь поверхности геодезического купола;
• длину и число ребер;
• величину углов между ребрами строения;
• нужный тип и общее число специальных коннекторов.

Необходимо заострить внимание на таком узле для постройки геокупола, как специальный коннектор. Эта деталь представляет собой узел, соединяющий между собой все стропильные части

Так как коннектор является главным элементом для закрепления всей конструкции, то он изготавливается из прочного материала высокого качества.

В зависимости от конструкции геодезического купола и места расположения в нем, соединительный коннектор должен иметь разное количество лепестков. Все крепления для постройки купольного дома можно приобрести или изготовить своими руками. Хорошим примером может быть коннектор из обычной перфорированной ленты. Подобный коннектор обладает очень ценным качеством, потому что на нем довольно просто регулируется угол наклона. Геодезические купола с маленьким диаметром можно построить безконнекторным методом. Однако при строительстве большого дома применять для крепежа ребер коннектор из металла необходимо.

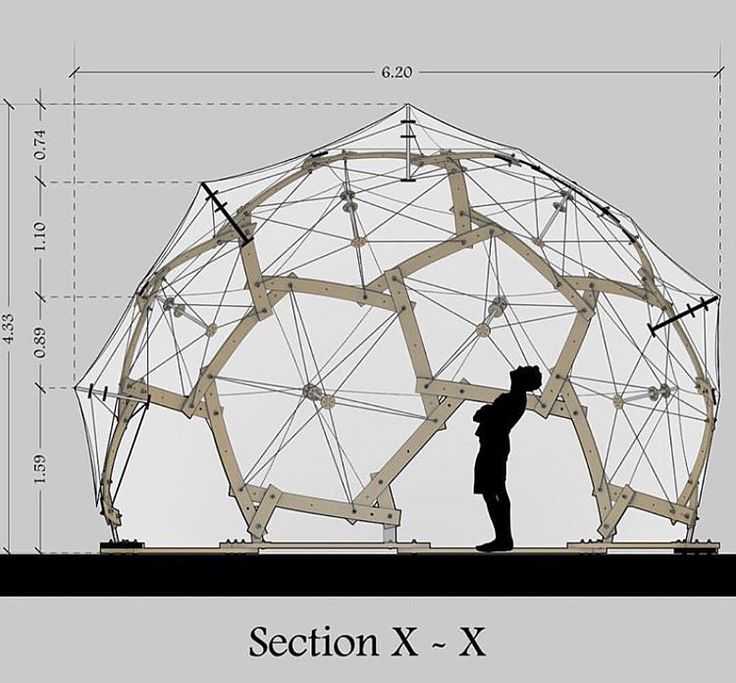

Для того чтобы произвести расчеты, нужно знать габариты строения. Необходимо запомнить, что общая площадь изготовленного геодезического купола будет немного меньше площади окружности, потому что в основании располагается многогранник, который вписан в круг. Высоту постройки можно определить по общей длине диаметра. Стоит заметить, что чем больше высота купола, тем конструкция будет больше похожа на сферу.

Чтобы рассчитать нужные детали будущей конструкции, стоит применить специальный онлайн-калькулятор. Нужно ввести данные о высоте и радиусе постройки, а калькулятор сделает расчеты геокупола и предоставит длину и число ребер, вид и количество соединительных коннекторов.

КРЕПЕЖНАЯ СИСТЕМА

ДИАМЕТР КУПОЛА 8-15М 1600 руб/КОМПЛЕКТ

Коннекторы для купольных домов «Стандарт 15» являются современным аналогом одной из популярных соединительных систем, выпускаемых в США.

Крепежные элементы обеспечивают быстрый и точный монтаж.

Производится по заказу ООО «Динамика» на производственных мощностях Иркутского Релейного Завода с 2009 года.

Система прошла полный комплекс испытаний и имеет сертификат соответствия строительным нормам РФ.

Крепежные элементы обеспечивают быстрый и точный монтаж.

ДИАМЕТР КУПОЛА 25М 2550 руб/КОМПЛЕКТ

Новая соединительная система для сооружений, испытывающих экстремальные нагрузки.

Коннекторы для купольных сооружений «Стандарт 25» прошли испытания в лаборатории разрушающего и неразрушающего контроля Иркутского Центра Технической Экспертизы.

1. Результат испытаний.

Поз.	Наименование	Материал	Сечение, мм	Разрушающее усилие, т	Оценка
1	Стержень	Сосна 1 сорт	50х200	12	Годен
2	Обойма	Сталь 09Г2С	t2,5х90 (2шт.)	16	Годен
3	Тарелка	Сталь 09Г2С	D154, t5	—	Годен
4	Болт М12	Сталь 09Г2С	D12, 5шт.	—	Годен
5	Болт М16	Сталь 09Г2С	D16	12	Годен

О компании

ООО «Динамика» производит купольные дома в Иркутске, предлагая выгодные финансовые условия. Наличие нескольких представительств в разных регионах позволяет обслуживать всю территорию страны. Большой опыт в этой области дает возможность обеспечивать должное качество и соблюдать установленные сроки.
