Различные типы изолиний в географии

Примеры использования горизонталей изолинии в картографии

Горизонтальные изолинии широко используются в картографии для отображения и анализа высотного профиля местности. Они позволяют визуально представить изменения высоты на поверхности земли и помогают определить места с большой или малой высотой. Вот несколько примеров использования горизонталей изолинии в картографии:

1. Топографические карты:

Горизонтальные изолинии используются для представления рельефа местности на топографических картах. Они позволяют определить границы холмов, гор, ущелий и других ландшафтных форм. Густота и интервал изолиний может отображать разные уровни и рельефную сложность местности.

2. Карты погоды:

Горизонтальные изолинии используются для отображения различных параметров погоды, таких как температура, атмосферное давление, влажность и т.д. На таких картах изолинии позволяют предсказывать погодные условия, определять зоны повышенной или пониженной температуры, а также выявлять области с высоким или низким давлением.

3. Карты почвенных свойств:

Горизонтальные изолинии используются для отображения почвенных свойств, таких как состав, плотность, кислотность и др. Такие карты помогают агрономам и фермерам определить оптимальные условия для выращивания различных сельскохозяйственных культур.

4. Карты геологических формаций:

Горизонтальные изолинии используются для представления геологических формаций, таких как сложение горных пород, различные типы грунтов или линии деформации земной коры. Такие карты помогают геологам изучать структуру земли и определять геологические особенности различных регионов.

В заключение, горизонтальные изолинии являются важным инструментом в картографии, который помогает представить различные аспекты ландшафта и анализировать данные о высоте и свойствах местности.

Примеры изолиний в реальной жизни

Изолинии находят применение в различных областях науки и практических дисциплинах. Представлены ниже несколько примеров изолиний в реальной жизни:

1. Метеорология

Изолинии используются для представления изменения метеорологических элементов на картах. Например, изолинии давления позволяют определить области высокого и низкого давления, а изолинии температуры – изменения температуры на определенной территории.

2. География и картография

В географии и картографии изолинии используются для отображения различных физических и абстрактных характеристик земной поверхности, таких как высота, климатические условия, населенность и др. Например, изолинии высот представляют собой кривые уровня на топографических картах.

3. Экология

Изолинии применяются для анализа распределения различных видов животных и растений на определенной территории. Например, изолинии концентрации загрязняющих веществ позволяют определить области с наибольшими загрязнениями и разработать соответствующие меры по их устранению.

4. Геология

В геологических исследованиях изолинии используются для отображения распределения различных геологических характеристик, таких как плотность, магнитное поле, гравитационное поле и др. Например, изолинии магнитной аномалии помогают идентифицировать источники магнитного поля в земной коре.

5. Физика

В физике изолинии используются для визуализации равнопотенциальных поверхностей в различных полях, таких как электростатическое поле или потенциальное поле тяжести. Например, изолинии электрического потенциала позволяют представить равнопотенциальные линии вокруг заряженных тел.

Изолинии в физике и электронике

В физике, изолинии обычно используются для отображения равных уровней энергии, напряженности поля, температуры и других физических величин. Например, изолинии на диаграмме поля могут показывать области с разными значениями напряженности поля, что помогает визуализировать его распределение в пространстве.

В электронике, изолинии могут использоваться для отображения равных уровней сигнала или качества сигнала на поверхности или в пространстве. Например, на графике изолиний сигнала можно увидеть области сильного и слабого сигнала, что помогает визуально представить как сигнал распространяется или как на него влияют различные факторы.

Примеры изолиний в физике и электронике:

1. Изолинии температуры на диаграмме погоды или моделях климата, которые показывают различные температурные зоны на поверхности Земли.
2. Изолинии магнитного поля вокруг магнита или электромагнита, которые показывают различные уровни магнитного поля в пространстве.
3. Изолинии напряженности электрического поля вокруг заряда или электрической цепи, которые показывают различные уровни напряженности поля.
4. Изолинии уровня сигнала на графике радиочастотного сигнала, которые показывают области с разными уровнями сигнала.

Изолинии позволяют визуализировать сложные данные и легко определить области с определенными значениями величин. Они широко используются в науке, инженерии и различных технических областях, где необходимо анализировать и представлять данные в графическом виде.

характеристики

Чтобы иметь возможность различать линии, используется изменение формы линии путем вставки нормальных, счетных и промежуточных линий. При масштабе карты (ориентировочно 1: 1 миллион) этот метод достигает своих пределов. С другой стороны, изодистанции (линии, соединяющие точки на равном расстоянии) могут встречаться во всех масштабах. Линии всегда автономны или выходят к краю карты, за исключением промежуточных линий, которые вставляются только там, где они необходимы.

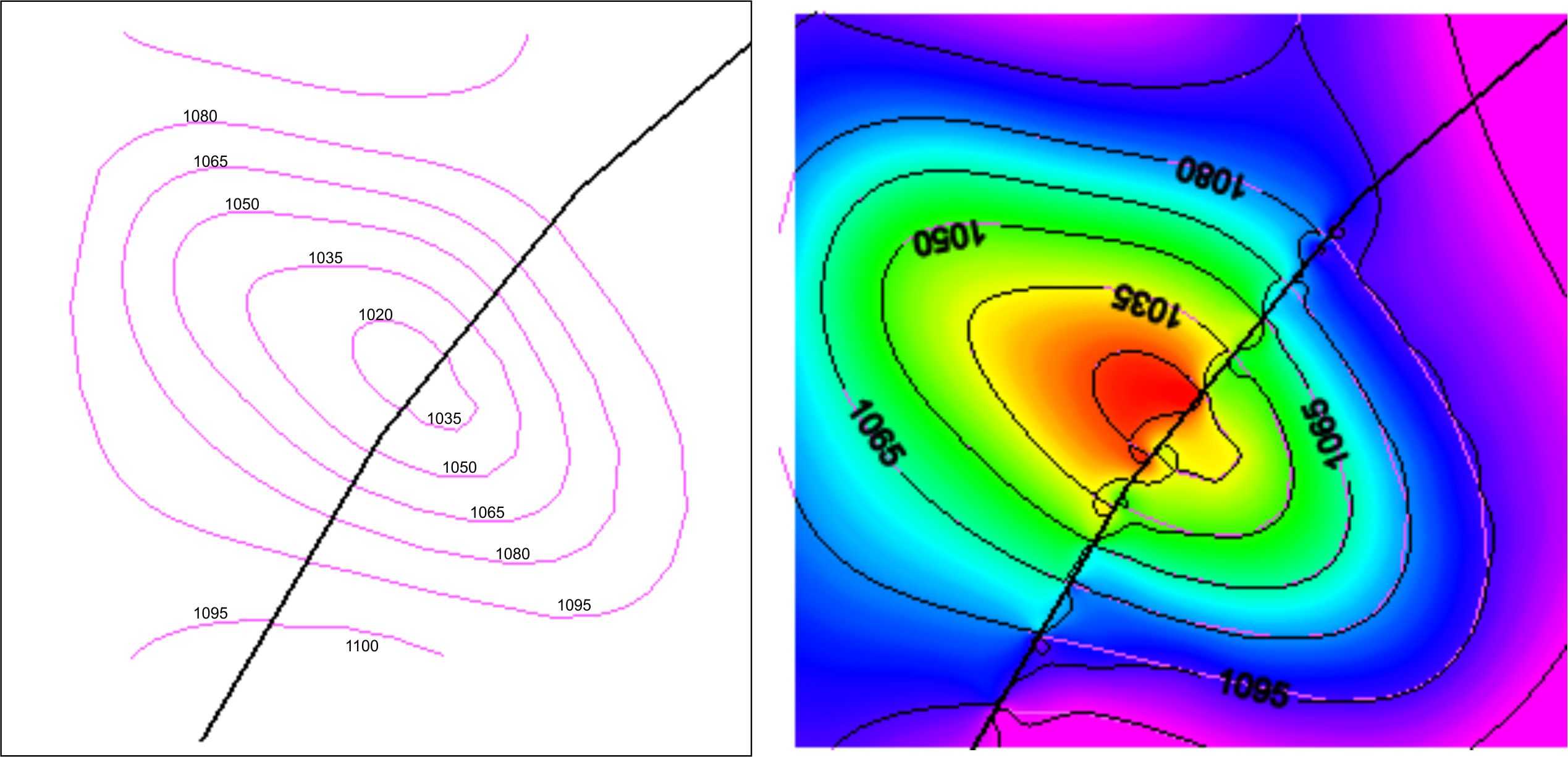

Самый старый метод получения изолиний — интерполяция. Каждая изолиния указывает на форму. Таким образом, форму объекта можно восстановить по геометрии семейства изолиний. При уменьшении масштаба фактически непрерывные поверхности ( континуумы ) отображаются с фиксированными шагами. Для этого рельеф разбивается на характерные ступеньки, при этом используются интервальные области — область между двумя изолиниями.

Изображение изолиний и интервалов между ними осуществляется с помощью профессионально проверенных цветовых подписей. Представление с помощью сеток сегодня используется редко, но чаще используется в черно-белых изображениях. Низким значениям часто присваиваются темные, насыщенные цвета или низкие значения серого. Отображение нескольких областей невозможно или затруднительно из-за результирующего наложения.

Если изолиния используется для просмотра изменения определенной величины в соответствии с параметром, ей присваивается префикс Isallo . Если вы хотите выразить постоянство усредненного значения, используйте сокращенный префикс Is вместо Iso .

Использование изолиний в географических исследованиях

Изолинии позволяют наглядно представить изменение параметра в пространстве. Например, для изучения климатических характеристик можно использовать изолинии, чтобы показать распределение температуры или осадков на определенной территории. Благодаря изолиниям можно увидеть, как изменяется параметр от одного региона к другому и где находятся зоны с повышенным или пониженным значением параметра.

Изолинии активно применяются не только в климатологии, но и в других областях географии. Например, они могут быть использованы для изучения рельефа и представления высотных уровней на топографических картах. Изолинии также помогают анализировать распределение плотности населения или концентрацию определенных ресурсов на территории.

Для более точного изображения данных на карте изолинии могут быть сопровождены соответствующей шкалой и легендой, которые поясняют значения параметра. Они позволяют читателям быстро ориентироваться и сравнивать значения между различными изолиниями.

Использование изолиний в географических исследованиях помогает увидеть и понять различия и закономерности в распределении параметров на Земле. Это важный инструмент для анализа данных и выявления взаимосвязей между географическими факторами.

Значение слова «Изолинии»

Изолинии (от изо…), линии равного значения какой-либо величины в её распределении на поверхности, в частности на плоскости (на географической карте, вертикальном разрезе или графике). И. отражают непрерывное изменение исследуемой величины в зависимости от двух других переменных, например от географической широты и долготы на картах.

  Наиболее распространённые изолинии

Название	Этимология*
Гидроизобаты	báthos —	глубина	Глубина зеркала грунтовых вод относительно земной поверхности
Гидроизогипсы	hýpsos —	высота	Высота зеркала грунтовых вод над уровнем моря
Гидроизопьезы	piézo —	нажимаю, напираю	Напор артезианских вод
Изаллобары (изоаллобары)	báros —	тяжесть, вес	Изменение атмосферного давле­ния в единицу времени
Изаллогипсы	hýpsos —	высота	Изменение высоты изобарической поверхности в единицу времени
Изаллотермы (изоаллотермы)	thérme —	теплота	Изменение температуры воздуха в единицу времени
Изаметралы	ámetros —	несоразмерный, неправильный	То же, что изаномалы
Изамплитуды (изоамплитуды)	лат. ampli-tudo —	величина	Амплитуда изменения метеороло­гических элементов за какой-либо промежуток времени
Изанемоны (изовелы)	ánemos —	ветер	Средняя скорость ветра за какой-либо период времени
Изаномалы (изаметралы)	anómalos —	отклоняющийся от нормы	Отклонение той или иной величи­ны (температуры, количества осад­ков и др.) от значения, принятого за норму (среднего многолетнего, среднего широтного)
Изоанты	ánthos —	цветок, цветение	Сроки зацветания каких-либо растений
Изоатмы	atmós —	пар, испарение	Величина испарения или испаряе­мости за какой-либо промежуток времени
Изобазы	básis —	ход, движение, основание	Величина тектонических движений (поднятий — изанабазы или опусканий — изокатабазы) за какой-либо промежуток времени
aná —	вверх
katá —	вниз
Изобары	báros —	тяжесть, вес	Атмосферное давление
Изобаты	báthos —	глубина	Глубина водоёмов
Изобронты	bronté —	гром	Число дней с грозой
Изовелы	лат. velox —	быстрый, быстро движущийся	То же, что изанемоны
Изогалины	háls —	соль	Солёность вод
Изогиеты	hyetós —	дождь	Количество осадков за какой-либо период
Изогипсы (горизонтали)	hýpsos —	высота	Высота земной поверхности над уровнем моря
Изогоны	gonía —	угол	Ориентация каких-либо физичес­ких величин (магнитного склоне­ния, направления ветра и т. д.)
Изодинамы	dýnamis —	сила	Полная напряжённость земного магнитного поля или её составля­ющие
Изоклины	klíno —	наклоняю	Величина магнитного наклонения
Изонефы	néphos —	облако	Облачность
Изопахиты (изопахи)	pachýs —	толстый, массивный	Мощность геологических отложений какого-либо возраста или состава
Изопоры	póros —	ход, проход	Вековые изменения составляющих земного магнетизма
Изорахии	rhachía —	прибой, морские волны	Высота морских приливов
Изосейсты (изосейсмы, изофигмы)	seistós —	приведённый в колебание, поколебленный	Интенсивность землетрясений
Изотаки (изокрионы)	téko —	растопляю	Сроки вскрытия вод суши ото льда
Изотахи	táchos —	скорость, быстрота	Скорость течений
Изотермобаты	thérme —	теплота	Температура воды на глубинах водоёмов
báthos —	глубина
Изотермы	thérme —	теплота	Температура воздуха, воды, почвы
Изофазы	см. Фаза		Наибольшие фазы солнечного затмения
Изофены	pháino —	являю, показываю	Сроки или продолжительность каких-либо фенологических фаз
Изохионы	chión —	снег, снежный покров	Толщина или продолжительность снежного покрова
Изохроны	chrónos —	время	Сроки наступления какого-либо явления

  * Этимологию начальных частей приведённых терминов: алло…, гидро…, изо… см. в соответствующих статьях. Последующая часть термина, как правило, греческого происхождения, поэтому язык-источник указывается только в случае отклонения от этого правила.

  И. на картах наиболее широко используются для характеристики значений непрерывных и постепенно изменяющихся в пространстве величин (например, температуры воздуха), но выполняют также значительно более разнообразные функции. С помощью И. показывают на картах изменение количественных характеристик явлений во времени (например, вековые изменения составляющих земного магнетизма), скорость перемещения явлений (например, скорость ветра), время наступления каких-либо явлений (например, сроки первых осенних заморозков), продолжительность явлений (например, число дней со снежным покровом), ориентацию каких-либо физических величин (например, магнитного склонения), повторяемость или вероятность явлений (например, повторяемость гроз). Примеры И. см. на картах к ст. Европа. Если в качестве хотя бы одной из независимых переменных принимается не географическая координата, а какая-либо иная величина, И. называются изоплетами.

  Ю. Г. Кельнер.

Линия уровня — это… Что такое Линия уровня?

линия уровня — линия равного уровня Геометрическое место точек пространства, для которых значения исследуемой функции одинаковы. Это определение можно записать так: {x ? En | F (x) = const}. Такая запись означает, что для некоторых xi, принадлежащих… …   Справочник технического переводчика

линия уровня — izohipsa statusas T sritis Standartizacija ir metrologija apibrėžtis Vienodo aukščio kreivė. atitikmenys: angl. curve of equal altitude; isohypse; level curve vok. Höhengleiche, f; Isohypse, f; Niveaulinie, f rus. изогипса, f; линия равной высоты …   Penkiakalbis aiškinamasis metrologijos terminų žodynas

линия уровня — izohipsa statusas T sritis fizika atitikmenys: angl. curve of equal altitude; isohypse; level curve vok. Höhengleiche, f; Isohypse, f; Niveaulinie, f rus. изогипса, f; линия равной высоты, f; линия уровня, f pranc. courbe de niveau, f; courbe… …   Fizikos terminų žodynas

линия уровня приведенных зазоров модифицированных поверхностей зубьев конической передачи

— линия уровня приведенных зазоров зубьев Линия на номинальной поверхности зуба конического зубчатого колеса, в точках которой приведенный зазор модифицированных поверхностей зубьев конической передачи имеет заданное постоянное значение. [ГОСТ… …   Справочник технического переводчика

линия уровня моря — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN sea level line …   Справочник технического переводчика

Линия — В Викисловаре есть статья «линия» Линия (от лат. linea «льняная нить, шнур; линия») протяжённый и тонкий п …   Википедия

линия равной высоты — izohipsa statusas T sritis Standartizacija ir metrologija apibrėžtis Vienodo aukščio kreivė. atitikmenys: angl. curve of equal altitude; isohypse; level curve vok. Höhengleiche, f; Isohypse, f; Niveaulinie, f rus. изогипса, f; линия равной высоты …   Penkiakalbis aiškinamasis metrologijos terminų žodynas

линия равной высоты — izohipsa statusas T sritis fizika atitikmenys: angl. curve of equal altitude; isohypse; level curve vok. Höhengleiche, f; Isohypse, f; Niveaulinie, f rus. изогипса, f; линия равной высоты, f; линия уровня, f pranc. courbe de niveau, f; courbe… …   Fizikos terminų žodynas

Графический дизайн

Чтобы максимизировать читаемость горизонталей на картах, существует несколько вариантов дизайна, доступных для создателя карты, главным образом, толщина, цвет, тип линии и метод числовой маркировки.

Толщина горизонталей, как правило, выбирается такой, чтобы позволить читателю прочитать всю остальную информацию географической карты. Только если на картографической основе мало или нет содержимого, горизонтали возможно изобразить относительно бо́льшей толщиной. Кроме того, для многих форм карт с рельефом, изображаемым горизонталями, таких как топографические карты, обычно используют толщину и(или) тип линии, для упрощения определения высоты горизонтали. Так т. н. утолщённые горизонтали обычно проводят как каждую пятую (по высоте) горизонталь.

Цвет линии горизонтали используется для отличения горизонталей от других элементов содержания основной карты, традиционно цвет горизонталей коричневый. Цвет горизонтали иногда изменяют, так при проведении горизонталей по ледникам цвет линий выбирается синий, то есть такой же как для изобат (линий глубин акваторий).

Тип линии для горизонталей обычно используется либо как сплошная линия, либо разного рода штрих-пунктирные линии. Штрих-пунктирные (прерывистые) линии используются в тех случаях, когда проводятся дополнительные горизонтали с шагом по высоте в 2 раза меньшим (полугоризонтали) либо в 4 раза (четвертьгоризонтали) чем у обычных горизонталей. Необходимость в этом возникает, как правило, для относительно плоских местностей, где наличествующий рельеф невозможно отобразить обычными горизонталями, так как бо́льшая часть форм рельефа меньше шага по высоте обычных горизонталей.

Подписи горизонталей это обозначение их высоты. Обычно эти подписи размещают в разрыве горизонтали, при этом направление цифр подписи также имеет значение: цифры располагаются так, чтобы их верхняя часть была направлена вверх по склону рельефа, а нижняя часть — вниз.

Удобным способом отобразить рельеф с помощью горизонталей является послойная раскраска, когда промежуткам между горизонталями придается соответствующий данной высоте цвет, что отражается в легенде карты. Традиционно для послойной окраски рельефа низменностей используют оттенки зелёного цвета, а для гор — коричневого. Определённым недостатком такого способа показа рельефа становится то, что зрительно информация о рельефе становится главным содержанием карты.

Высотные изолинии

Высотные изолинии являются одним из типов географических изолиний. Они показывают равные значения высоты на карте. Таким образом, на карте с высотными изолиниями высота каждой точки, находящейся на одной изолинии, будет одинакова.

Высотные изолинии очень полезны в географии, так как они позволяют быстро и наглядно определить форму рельефа и высотные характеристики территории. С помощью высотных изолиний можно узнать, например, где на карте находится гора, долина или плато, а также оценить высоту каждой из них.

Высотные изолинии рисуются на карте с использованием линий, которые соединяют места с одинаковым значением высоты. Чаще всего на карте используются основные высотные изолинии, которые имеют равные интервалы между собой. Форма и расположение высотных изолиний на карте позволяют определить характеристики рельефа.

Например, на карте с высотными изолиниями расположение изолиний плотнее и они образуют концентрические круги или эллипсы, это может быть признаком наличия гор. Если же изолинии расположены далеко друг от друга и образуют редкие кольца или прямоугольники, это может указывать на наличие равнинного рельефа или плато.

Высотные изолинии активно используются в географических и геологических исследованиях, а также при составлении физических и топографических карт. Они помогают ученым и специалистам лучше понять и описать рельеф, высотные характеристики и формы территории.

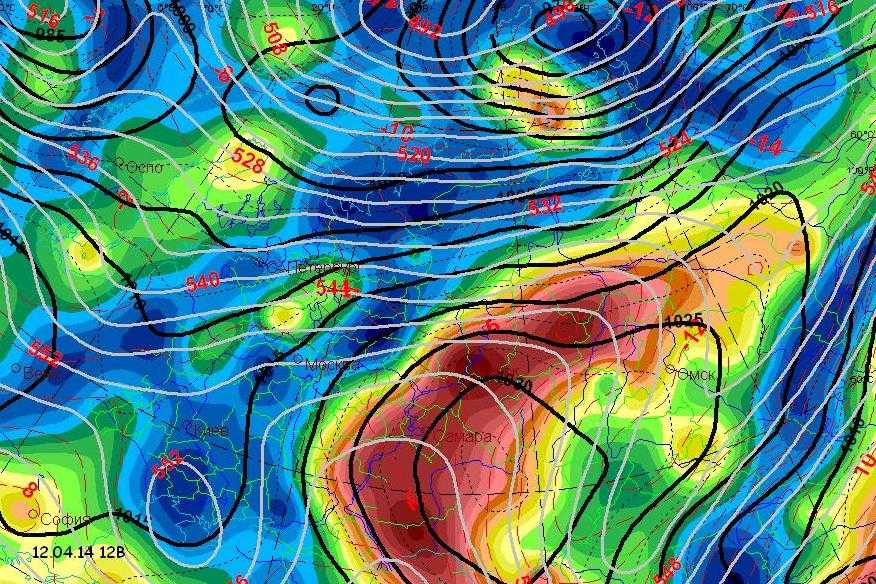

Изолинии в метеорологии

Изолинии помогают исследователям визуализировать и анализировать пространственную вариабельность погодных условий. Они позволяют выделить области схожих характеристик и легко определить границы различных метеорологических явлений.

Например, изолинии температуры используются для создания температурных карт, на которых можно наглядно видеть границы областей с различными температурными условиями. Изолинии давления используются для представления барических систем и выявления зон с низким или высоким давлением. Изолинии влажности помогают определить области с повышенной или пониженной влажностью воздуха.

Изолинии в метеорологии могут быть представлены как на синоптических картах, так и на географических картах. Они образуют сложные узоры, которые позволяют ученым и прогнозистам делать выводы о состоянии атмосферы и будущих погодных условиях.

Примеры изолиний в географии

Изолинии представляют собой линии на географических картах, которые соединяют точки с одинаковым значением какого-либо параметра, например, температуры, высоты, атмосферного давления и др. Они используются для визуального представления данных и облегчают анализ и понимание пространственной вариабельности.

Примерами изолиний в географии являются:

1. Изолинии высоты — линии, соединяющие точки с одной и той же высотой над уровнем моря. Такие изолинии отображают рельеф местности на карте и позволяют определить горные хребты, долины, плато и другие географические особенности.
2. Изобаты глубины — линии, соединяющие точки с одинаковой глубиной воды. Изолинии глубины широко используются при составлении гидрографических карт и показывают контуры морских и озерных донных рельефов.
3. Изотермы — линии, соединяющие точки с одинаковой температурой. Изотермы позволяют анализировать климатические условия и определять зоны с различными температурными характеристиками на географической карте.
4. Изобары — линии, соединяющие точки с одинаковым атмосферным давлением. Изобары используются для изображения атмосферных фронтов, циклонов и антициклонов, а также для изучения и анализа погоды и климата.

Также существует множество других видов изолиний, таких как изогипсы (линии равного наклона в геоморфологии), изоклины (линии равного наклона в геологии) и др.

Изолинии являются важным инструментом в географии и позволяют лучше понять и описать пространственное распределение различных физических и географических параметров на земной поверхности.

Изолинии высоты на горной местности

Изолинии высоты – это линии на географической карте, соединяющие точки с одинаковыми значениями высоты над избранной отметкой. Они показывают контуры и рельеф горной местности, помогая визуализировать различия высот на карте.

Что такое география и как она связана с изолиниями высоты на горной местности? География – это наука о Земле, ее физической структуре, климате, созданной жизни и деятельности человека. Карта – важный инструмент географии, который помогает наглядно представить и изучить различные аспекты нашей планеты.

Изолинии высоты на горной местности имеют ключевую роль в географии, поскольку они отображают изменение высоты по мере приближения к определенным точкам на карте. Это позволяет географам анализировать и интерпретировать рельеф и характер горной местности.

Изолинии высоты оформляются на карте в виде кривых линий, которые соединяют точки с одинаковыми значениями высоты. Они помогают отобразить перепады высот и горные хребты, долины, ущелья и другие элементы рельефа. Чем ближе друг к другу изолинии, тем больше наклон территории и более крутые склоны.

Изолинии высоты на горной местности могут быть представлены абсолютными или относительными значениями высоты. Абсолютное значение показывает точную высоту точки над уровнем моря, тогда как относительное значение указывает разницу высот между двумя точками.

Использование изолиний высоты на географических картах позволяет ученым и исследователям лучше понять горные системы, их структуру и формирование. Также изолинии высоты помогают планировать маршруты по горам и изучать климатические особенности различных районов горной местности.

Изолинии температуры в разных регионах

Изолинии в географии – это линии, на которых отражается равное значение какого-либо параметра, например температуры. Они позволяют наглядно представить распределение этого параметра на карте.

В случае изолиний температуры, они соединяют точки, в которых значение температуры одинаковое. Это позволяет определить границы зон с различными температурными режимами и представить их на карте.

Изолинии температуры в разных регионах позволяют сравнивать климатические особенности разных местностей

Например, с помощью изолиний можно определить, какие районы имеют более высокие или низкие среднегодовые температуры, что может быть важно для планирования сельского хозяйства или строительства

На карте изолинии обычно представлены в виде контурных линий с определенным интервалом. Чем плотнее эти линии, тем более крутые изменения температуры происходят в данном районе.

Изолинии температуры также могут быть представлены в виде таблицы, где показаны конкретные значения температуры для каждого уровня изолиний. Такая таблица удобна для анализа и сравнения данных.

Пример таблицы изолиний температуры

Изолиния
Значение температуры

1
10°C

2
15°C

3
20°C

4
25°C

Выводя изолинии температуры на карту или представляя их в виде таблицы, можно получить полезную информацию о климатических особенностях разных регионов и использовать ее для различных целей.

История

Карта магнитных склонений в Атлантике, составленная Галлеем в 1701 по собственным наблюдениям 1698—1700 гг. (маршрут показан пунктирной линией, остальное интерполировано многочленами Ньютона)

Идея линий, соединяющих на карте точки с одинаковыми значениями, скорее всего, возникла в XVI веке. Самая старая известная изобата найдена на карте реки Спарне, недалеко от Харлема, датированной 1584 годом. В 1701 году Эдмунд Галлей использовал изогоны на карте магнитных склонений в Атлантике, его карта магнитных склонений мира использовалась ещё полвека, а практика именования изогон Галлеевыми линиями продержалась ещё дольше (в русском языке — до начала XX века).

Голландский инженер Николас Круик нарисовал русло реки Мерведе с изобатами, нарисованными с интервалом в одну морскую сажень в 1727 году, а французский картограф Филипп Бюаш использовал изобаты с интервалами в десять футов на карте Ла-Манша, которая была подготовлена в 1737 году и опубликована в 1752 году. Горизонтали были использованы Доменико Ванделли для описания земной поверхности на картах герцогств Модены и Реджо в 1746 году, и Чарльз Хаттон использовал их в Шихаллионском эксперименте.

В 1791 году на карте Франции использовались горизонтали с 20-метровыми интервалами, штриховки, точечные высоты и вертикальный профиль. В 1801 году Франсуа Аксо использовал горизонтали в крупном масштабе 1: 500 по плану своих проектов по укреплению крепостей в Италии.
К 1843 году, когда национальные картографические агентства Великобритании и Ирландии начали регулярно изображать горизонтали, они уже широко использовались в европейских странах. Изобаты обычно не использовались на морских картах России до 1834 года, и Британии до 1838 года.

Когда карты с рельефом, изображённым горизонталями, стали обычным явлением, идея распространилась на другие приложения. Возможно, последние разработки — карты изолиний качества воздуха и шумового загрязнения, которые впервые появились в Соединенных Штатах приблизительно в 1970 году.
