Условные обозначения на топосъемке

Обозначение инженерных коммуникаций

Они считаются обязательными. На топографическом плане отображаются:

телефонные сети;
водо- и газопроводы;
прочие коммуникации.

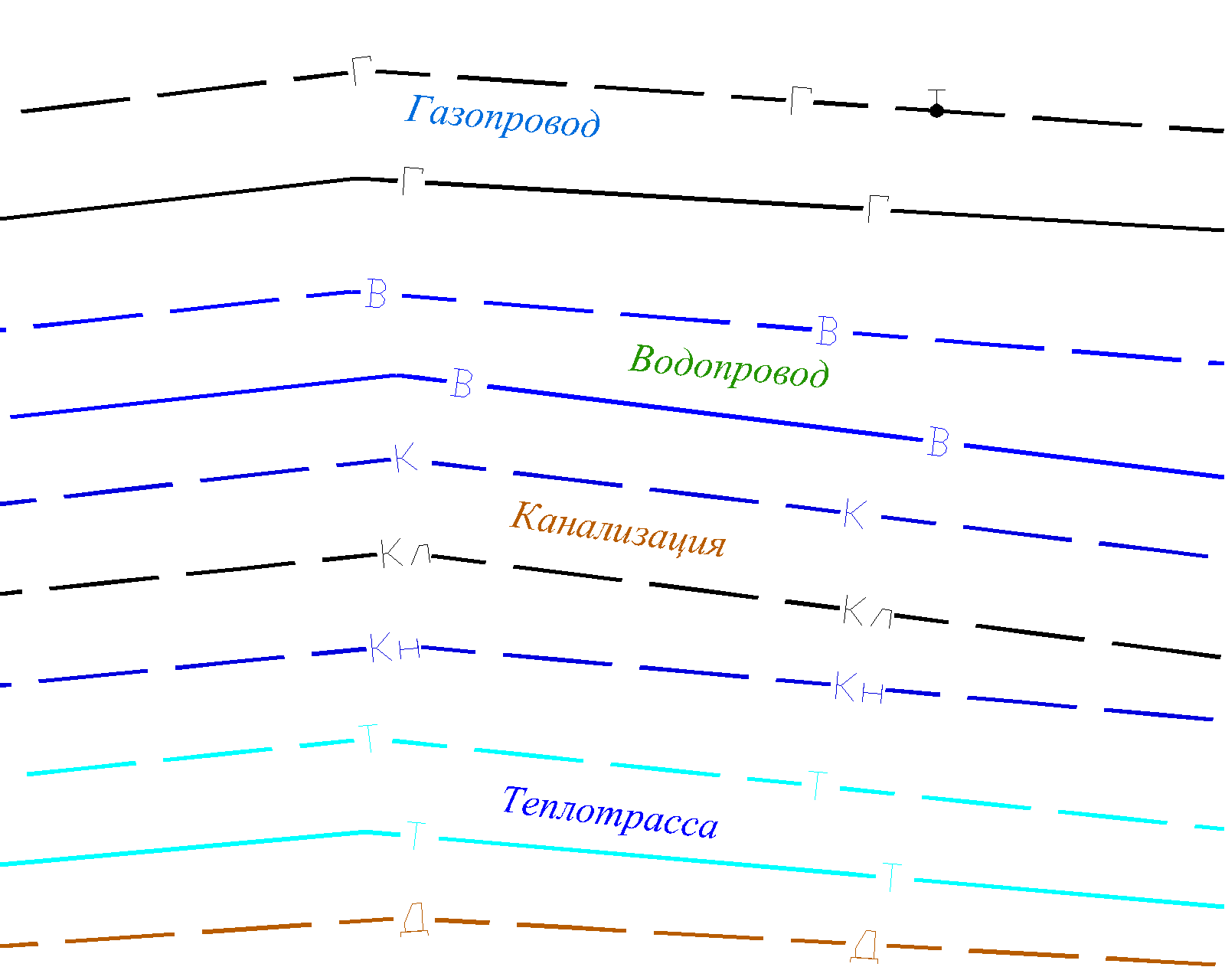

Обозначение сетей осуществляется линейным методом: штриховыми или прямыми сплошными линиями. Их толщина различна. Например:

Наземные действующие коммуникации и трубопроводы отображаются сплошной прямой линией 0.3 мм.
Проектные, недействующие, поврежденные наземные сети обозначают пунктиром толщиной 0.2 мм.

На участках пересечения коммуникаций с другими объектами около рамки (через каждые пять сантиметров) в линию интегрируют букву, характеризующую транспортируемое сырье (продукт трубопровода или сети):

Литера Г указывает на то, что по сети транспортируется газ. Газопровод может обозначаться на карте сплошной линией (если он наземный) или прерывистой (если подземный).
В — это водопровод.
Т — теплотрасса.
К — канализация.
Н — нефтепровод.

Часто на топографических планах указываются давление в магистралях, толщина труб и материал, из которых они изготовлены, напряжение в ЛЭП и число проводов. При этом к первой заглавной букве добавляется пояснительная литера меньшего регистра либо цифра. К примеру, обозначение «Кл» — это канализация ливневая, а «Кб» — канализация бытовая.

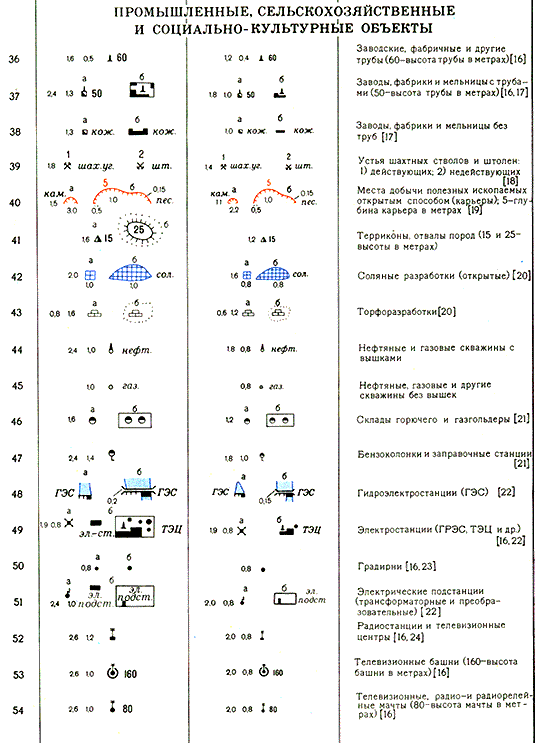

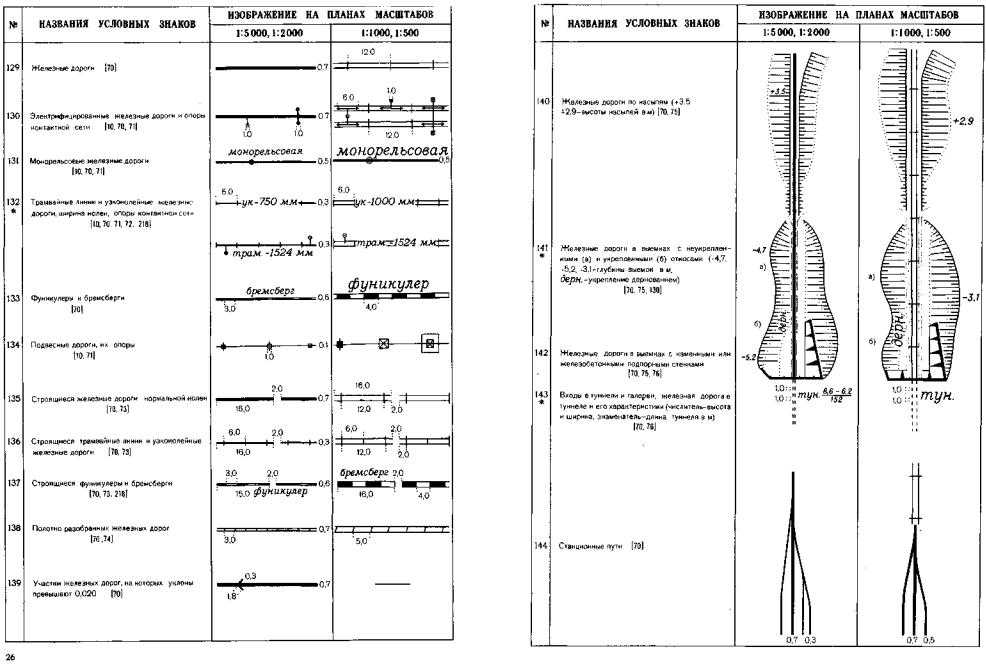

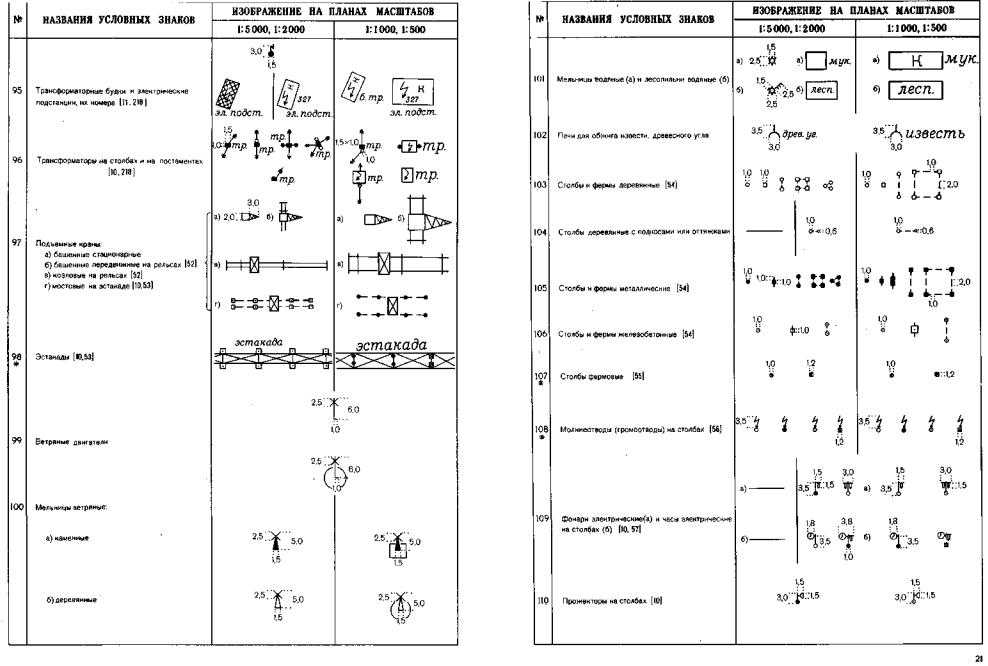

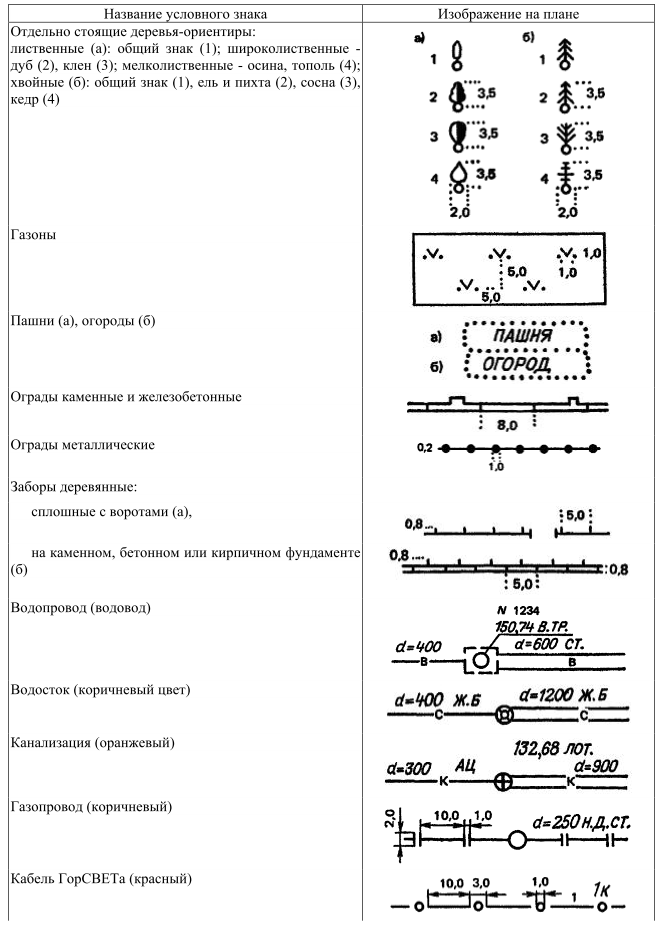

Все объекты на местности, ситуация и характерные формы рельефа отображаются на топографических планах условными знаками.

Основные четыре типа, на которые их подразделяют:

1. Пояснительные подписи
2. Линейные условные знаки
3. Площадные (контурные)
4. Внемасштабные

Пояснительные подписи используются для указания дополнительной характеристики изображенных объектов: у реки подписывают скорость течения и его направление, у моста – ширину, длину и его грузоподъемность, у дорог – характер покрытия и ширину самой проезжей части и т.д.

Линейные условные знаки (обозначения) служат для отображения линейных объектов: ЛЭП, дороги, продуктопроводы (нефть, газ), линий связи и т.д. Ширина изображенная на топоплане линейных объектов — внемасштабная.

Контурными или площадными условными знаками изображают те объекты, которые можно отобразить в соответствии с масштабом карты и занимающие определенную площадь. Контура чертят тонкой сплошной линией, прерывистой или изображают в виде точечного пунктира. Образованный контур заполняют условными обозначениями (луговая растительность, древесная, сад, огород, заросли кустарника и т.д).

Для отображения объектов, которые невозможно выразить в масштабе карты применяют внемасштабные условные знаки, при этом местоположение такого внемасштабного объекта определяется по его характерной точке. Например: центр геодезического пункта, основание километрового столба, центры радио, телевышек, труб фабрик и заводов.

Заказ работы и стоимость

геодезические компании, имеющие необходимое оборудование и специалистов высокого уровня

Готовая документация предоставляется как на бумажном носителе, так и в электронном формате.

Срок работы не может быть одинаковым для разных объектов.

Профессиональное оборудование обеспечивает точность и высокую скорость выполнения работ.

В зависимости от условий съемки могут использоваться следующие устройства:

Электронные тахеометры	Если используются только эти приборы, координаты государственной геодезической сети устанавливаются предварительно это позволяет их использовать для процесса будущего проектирования в качестве отправной точки.
ГЛОНАСС GPS приемники	Они определяют координаты точек в режиме реального времени. Но их лучше не использовать на территориях с затрудненным доступом прохождения спутникового сигнала. Чаще всего, это места многоэтажной застройки или густых лесов.
Трассоискатели	Они используются для выявления максимально точного расположения подземных коммуникаций.

Стоимость работы складывается из следующих факторов:

Площадь территории. На больших участках расчеты выполняются за 1 гектар.

Застройка местности. Если территория практически не застроена и не имеет капитальных объектов, стоимость буде ниже, так как работы гораздо проще.

Сезонность. В теплое время года услуга обходится дешевле.

Рельеф. На равнинной местности, такой как поля, снимать гораздо проще. Это связано с тем, что нет крутых обрывов, оврагов и возвышений, которые могут усложнять работы.

Заселенность. Самым дорогим видом услуг является съемка на участке с большим количеством деревьев

Это связано с тем, что важно учесть каждое дерево с его характеристиками. Стоимость зависит от региона, объема и сложности работ, а также квалификации специалистов. Стоимость зависит от региона, объема и сложности работ, а также квалификации специалистов

Стоимость зависит от региона, объема и сложности работ, а также квалификации специалистов.

В результате заказчик получает топографический план в заданном масштабе и технический отчет с описанием выполненных работ. Если требуется, предоставляются рекомендации специалиста по проектированию.

Нормативные акты

В СП 32.13330.2012 указаны требования к расчётам, насосам, смотровым колодцам, воздуховодным станциям, канализациям.

Кроме этого учитываются общие положения, глубина заложения, расчётные скорости, соединения, уклон заложения, повороты, наполнения и минимальные размеры труб.

В правилах указаны ссылки на нормативные документы, которые необходимы для проектирования системы водоснабжения и канализации.

Правила включают технологический раздел, диспетчеризацию, нормы электрических приборов, объёмно-планировочные решения, систему автоматизации, контроль технологии, систему управления, нормы для канализации в особых климатических условиях.

Какие данные вносят на чертеж

Внесение следующих показателей, описывающих систему водопровода, обязательно при построении аксонометрической схемы. К такой информации принадлежит:

Обозначение стояков (обычно области линии-выноски).
Уровень пола каждого из этажей помещения, границу горизонтального ответвления (у осей трубопровода), высоту точек водоразбора (отметки вдоль стояков).
Диаметры элементов системы.
Углы уклона трубопроводов (с указанием показателя уклона).
Размеры (длина) каждого из самостоятельных участков трубопровода, к которым относят стояки и горизонтальные ответвления в миллиметрах.
Координирующие размеры (информация второстепенного характера).
Обозначение узлов с целью детализации чертежа.

Кроме ряда основных данных, к схемам прилагают сопроводительную документацию, в числе которой и спецификация по материалам и оборудованию.

Смешанный лес обозначение. Смешанный лес

Все местные предметы на топографических картах изображаются специальными условными топографическими знаками. Эти знаки похожи на сами местные предметы. Так, лес на топографических картах изображается зеленым цветом; дома и другие строения – прямоугольниками; реки, ручьи, озера – голубым цветом.

Топографические знаки, размеры которых соответствуют масштабу карты, называют масштабными Но не всегда каждый местный предмет на карте можно изобразить точно по форме, цвету и размеру. Например, шоссейная дорога шириной 20 м на карте масштаба 1:200 000 должна быть обозначена линией толщиной 0,1 мм. Еще более мелкие — узенькие ручейки, тропинки или родничок вообще было бы невозможно разглядеть на карте

Поэтому такие мелкие или узкие предметы на карте, но имеющие стратегическую важность, обозначают особыми топографическими знаками, которые называют внемасштабными. То есть реальный размер этих предметов не соответствует масштабу карты

В зависимости от типа и формы объекта все топографические знаки делят на четыре вида:

1) линейные изображают те местные предметы, которые имеют форму линии (дороги, линии электропередачи, ручьи, реки и т.п.); 2) площадные изображают предметы, имеющие площадь, такой знак состоит из двух элементов: контура и знака, заполняющего контур (лес, болото, луг, населенные пункты в зависимости от масштабов карты); 3) фигурные изображают отдельно стоящие объекты, имеющие важное значение (мост, колодец, паром, отдельные строения и т.п.); 4) пояснительные дают характеристику конкретного объекта, располагаются с другими топографическими знаками. Например, надпись «сосн.» рядом с топографическим знаком хвойного леса означает, что данный хвойный лес сосновый; возле топографического знака моста могут быть написаны пояснительные знаки, несущие информацию о его ширине, длине, грузоподъемности

Почти все линейные и фигурные знаки являются внемасштабными, а площадные, как правило, точно соответствуют истинным размерам местных предметов

Почти все линейные и фигурные знаки являются внемасштабными, а площадные, как правило, точно соответствуют истинным размерам местных предметов.

Для того чтобы было легче запоминать топографические знаки и ориентироваться в них, их объединяют в группы по типу местных предметов:

дороги и дорожные сооружения;
населенные пункты, отдельные строения;
гидрография (те. вода на земле);
растительность;
рельеф;
пояснительные и специальные туристские знаки.

Маркировка на электросчётчиках

Электросчётчик являет собой довольно сложное изделие с многогранным внутренним механизмом действия. Как и в любых других агрегатах такого рода, здесь на корпусе есть маркировка.

Если знать все обозначения, то легко можно получить необходимую информацию об устройстве, не используя для этого его паспорт или приложенную документацию.

Итак, рассмотрим основные элементы маркировки счётчиков различных типов.

Обозначения на электросчётчиках

На внешней стороне корпуса, в левой верхней части, как правило, стоит цифра. Она означает класс точности прибора.

Не так давно самым распространённым вариантом считался класс «2,5», что означало максимальную погрешность расчётов в 2,5 %. Однако современные технологии и требования оставили такие электросчётчики на задворках истории.

Сегодняшние реалии требуют от устройств максимум двухпроцентной погрешности для индукционных счётчиков и 1% для электронных.

Также на передней панели располагается буква «С», которая говорит о типе устройства «Счётчик». Далее можно заметить буквы А и Р.

Они говорят о том, что прибор способен учитывать не только активную энергию, но и реактивную, которая возникает в результате некоторой компенсации в индукционных устройствах.

Кстати, реактивная энергия может учитываться отдельно для контроля процесса её выделения и повышения работоспособности сети.

Мы знаем, что все счётчики делятся на однофазные и трёхфазные. Если речь идёт о втором варианте, то на защитном стекле вы увидите цифру 3 или 4, что будет означать количество максимального числа входящих проводов фазы. На однофазных аналогах такой маркировки нет.

Совет

бязательным обозначением является и тип счётчика (индукционный или электронный), который выражается в буквах И и Э.

Ну и последний значимый элемент маркировки – буквы П или М. Они говорят о том, что счётчик подключён напрямую (прямоточным способом), либо при помощи трансформаторов тока (модифицированный).

Выводы

Итак, выучив все условные обозначения различных аспектов действия электросчётчика, вы можете свободно ориентироваться в их классификации и без помощи консультантов в магазине выбрать необходимый вариант.

Но если возникают какие-то вопросы, или вы не уверены в своих знаниях, то отказываться от совета не стоит, ведь от этого будет зависеть работоспособность прибора, его долговечность и эксплуатационные характеристики применимо к конкретной сети.

В качестве примера расшифруем маркировку счётчика меркурий

Расшифруем Меркурий 230ART2 – XXMF(P)QR(C)RIL(G)DN. Если буква в названии отсутствует, то функция в счетчике также отсутствует. Буквы в скобках означают, что из двух функций может присутствовать только одна.

Первое слово Меркурий это марка счетчика

Цифры 230 говорят о том, что счетчик трехфазный (203 однофазный)

ART2 это тип измеряемой энергии

A – активной энергии

R – реактивной энергии

T – наличие тарификатора

2 – двунаправленный (без цифры 2 однонаправленный)

ХХ – модификации по току, напряжению и классу точности

F – наличие профиля, журнала событий и других дополнительных функций

P – наличие дополнительных функций для мощности потерь

Q – показатель качества электроэнергии

QR(C)RIL(G) это интерфейсы связи

С – CAN

R – RS485

R – дополнительный интерфейс RS485

I – IrDA

L – PLC модем (ML наличие дополнительных функций)

G – GSM-модем

S – внутреннее питание интерфейсов

D – внешнее питание

N – наличие электронной пломбы

В связи со сложным устройством современных счетчиков рекомендуется монтировать узел учета электроэнергии по согласованной схеме.

Цель и задачи топографической съемки

Основными задачами топографической съемки являются:

Определение границ участка и его площадь.
Измерение высот объектов и рельефа местности.
Определение координат точек на местности и их связей.
Определение расположения и характеристик сетей коммуникаций (дорог, линий электропередачи, трубопроводов и т.д.).
Составление топографических карт и планов местности.

Топографическая съемка является неотъемлемой частью проектирования и планирования территории, строительства инфраструктуры и проведения различных исследований. Точность и детализация данных, полученных в результате топографической съемки, играют важную роль в различных отраслях науки и промышленности.

Виды условных обозначений в топографической съемке

1. Точечные условные обозначения

Точечные условные обозначения в топографической съемке используются для обозначения объектов, имеющих точечное расположение на местности. В зависимости от типа объекта могут применяться различные условные знаки. Например, точечное условное обозначение дерева может выглядеть как круг с перекрещивающимися чертами, а точечное условное обозначение камня — как закрашенный круг.

2. Линейные условные обозначения

Линейные условные обозначения применяются для обозначения линейных объектов на местности, таких как дороги, реки, границы участков и т.д. Линейные условные обозначения представляют собой линии определенной формы и толщины, которые могут иметь разные стили и цвета в зависимости от типа объекта.

3. Площадные условные обозначения

Площадные условные обозначения используются для обозначения объектов, имеющих площадное расположение на местности, например, зданий, озер, полей и т.д. Площадные условные обозначения представляют собой закрашенные или штрихованные площади определенной формы и размера.

4. Объемные условные обозначения

Объемные условные обозначения применяются для обозначения объектов, имеющих трехмерное расположение на местности, например, зданий, гор и т.д. Объемные условные обозначения обычно представляют собой упрощенные объемные модели объектов, выполненные в виде контуров или сетки.

5. Текстовые условные обозначения

Текстовые условные обозначения применяются для обозначения объектов, информацию о которых невозможно передать с помощью графических символов. Текстовые условные обозначения обычно выполнены в виде надписей, содержащих название объекта или другую необходимую информацию.

Примечание: Виды условных обозначений в топографической съемке могут варьироваться в зависимости от нормативных требований и географического местоположения.

На что обратить внимание при построении эскиза

Перед тем как отразить аксонометрическую схему обогрева помещения в бумажном варианте или электронном виде, проводят ряд расчетов. Саму схему составляют, исходя из собранных данных:

значения потребности в теплоте для комнат здания;
типологии отопительных приборов, их количества для каждого из помещений;
основных решений относительно всей инженерной сети: применения стояков, расчета гидравлических веток и контуров, порядка подключения элементов отопительной системы;
характеристики участков трубопровода: диаметров и длины фрагментов труб, запорной арматуры, термических контролеров, гидравлических регуляторов.

Получив соответствующие вычисления, их показатели вносят в схему. Аксонометрическая схема системы отопления обязательно содержит технические характеристики каждого из узлов сети (котлов и используемых насосов), длину и диаметр труб, расход тепла и информацию о других тепловых свойствах отопительных приборов, таких как радиаторы, конвекторы, регистры.

Приступая к работе над аксонометрическим чертежом, в первую очередь определяют основное кольцо движения теплоносителя – путь к самому удаленному из элементов от котла и обратно.

Подытожив изученное, скажем, что аксонометрию выполняют в обязательном порядке, независимо от типа системы коммуникации для сооружений любого типа назначения. Имея перед глазами графический чертеж, монтажники быстрее определяют, какой объем работ предстоит проделать и как именно выглядит сеть.

Если специалист разбирается в аксонометрической схеме отопления, а сам чертеж выполнен грамотно без каких-либо ошибок, то в процессе выполнения проекта можно исключить возникновение любых сложностей, связанных с монтажом элементов системы отопления, трубопровода и других инженерных сетей.

Чтобы проектирование, а после и монтаж водопровода, прошли успешно, необходимо правильно визуализировать на листе или в электронной форме саму постройку и коммуникационные ветки внутри нее. В таком случае графический компонент проекта включает:

генплан здания;
ситуационную схему;
фасад;
планы на каждый из этажей;
план крыши;
аксонометрические схемы: вентиляции, отопления, водопровода;
разрезы и другие принципиальные схемы.

Помните, что при работе с корректно оформленной аксонометрией проблем с монтажом инженерных сетей в 99,9% случаев не возникает. Потому этот этап настолько важен в проектировании будущего дома или многоэтажки.

Схемы отопления частных домов бывают разные. Например, одно- или двухконтурными, с естественной или принудительной циркуляцией теплоносителя, но, когда произносится словосочетание «аксонометрическая схема системы отопления», многие задумываются, а что же это за схема такая. Чтобы знать, что такое аксонометрическая схема отопления, необходимо представлять себе, что такое аксонометрия в принципе.

Пример аксонометрической схемы отопления

Как правильно читать условные знаки на топографической съемке

Рассмотрим как правильно понять то, что мы видим на топографической съемке на конкретном примере и чем нам помогут условные обозначения на топосъемке.

Ниже приведена топографическая съемка масштаба 1:500 частного дома с земельным участком и прилегающей территорией.

В левом верхнем углу мы видим стрелку с помощью которой понятно как сориентирована топосъемка по направлению на север. На топографической съемке это направление может не указываться, так как по умолчанию план должен быть ориентирован верхней частью на север.

Характер рельефа на территории съемки: участок ровный с небольшим понижением в южную сторону. Разница отметок высот с севера на юг составляет примерно 1 метр. Высота самой южной точки 155.71 метра, а самой северной 156.88 метра. Для отображения рельефа использованы отметки высот, покрывающие всю площадь топосъемки и две горизонтали. Верхняя тонкая с отметкой 156.5 метра (не подписывается на топосъемке) и расположенная южнее утолщенная с отметкой 156 метров. В любой точке, лежащей на 156ой горизонтали отметка будет ровно 156 метров над уровнем моря.

На топосъемке видны четыре одинаковых креста, расположенных через одинаковые расстояния в форме квадрата. Это координатная сетка. Они служат для графического определения координат любой точки на топосъемке.

Далее последовательно опишем то, что мы видим с севера на юг. В верхней части топоплана две параллельные пунктирные линии с надписью между ними «ул. Валентиновская» и две буквы «А». Это означает что мы видим улицу с названием Валентиновская, проезжая часть которой покрыта асфальтом, без бордюра (так как это пунктирные линии. С бордюром чертятся сплошные, с указанием высоты бордюра или даются две отметки: верх и низ бордюрного камня).

Опишем пространство между дорогой и забором участка:

По нему проходит горизонталь. Рельеф понижается в сторону участка.
В центре этой части топосъемки стоит бетонный столб линии электропередач, от которого отходят кабели с проводами в направлениях, указанных стрелками. Напряжение кабелей 0.4кв. Также на столбе висит фонарь уличного освещения.
Налево от столба мы видим четыре дерева широколиственных пород (это может быть дуб, клен, липа, ясень и др.)
Ниже столба, параллельно дороге с ответвлением в сторону дома проложен подземный газопровод (желтая пунктирная линия с буквой Г). Давление, материал и диаметр трубы на топосъемке не указан. Данные характеристики уточняются после согласования с газовым хозяйством.
Встречающиеся на этом участке топосъемки два коротких параллельных отрезка являются условным знаком травяной растительности (разнотравье)

Переходим к самому участку.

Фасад участка огражден металлическим забором высотой более 1 метра с воротами и калиткой. Фасад левого (или правого, если смотреть со стороны улицы на участок) точно такой же. Фасад правого участка огражден деревянным забором на каменном, бетонном или кирпичном фундаменте.

Растительность на участке: газонная трава с отдельно стоящими соснами (4шт.) и фруктовыми деревьями (тоже 4 шт.).

На участке расположен бетонный столб с кабелем электропередач от столба на улице к дому на участке. От трассы газопровода отходит подземное ответвление газа к дому. Подземный водопровод подведен к дому со стороны соседнего участка. Ограждение западной и южной части участка выполнено из сетки-рабицы, восточной — из металлического забора высотой более 1 метра. В юго-западной части участка видна часть ограждений соседних участков из сетки-рабицы и сплошного деревянного забора.

Строения на участке: В верхней (северной) части участка расположен жилой одноэтажный деревянный дом. 8 это номер дома по улице Валентиновская. Отметка уровня пола в доме 156.55 метра. В восточной части к дому пристроена терраса с деревянным закрытым крыльцом. В западной части на соседнем участке имеется разрушенная пристройка к дому. Рядом с северо-восточным углом дома есть колодец. В южной части участка расположены три деревянных нежилых постройки. К одной из них пристроен навес на столбах.

Растительность на соседних участках: на участке, расположенном восточнее — древесная растительность, западнее — травяная.

На участке расположенном южнее виден жилой одноэтажный деревянный дом.

Вот таким образом условные обозначения на топосъемке помогают получить достаточно большой объем информации о территории на которой проводилась топографическая съемка.

И напоследок вот как выглядит эта топосъемка, нанесенная на аэрофотоснимок:

Что это такое и для чего составляется

Грамотно составленный топографический план — это неотъемлемый атрибут строительства, он необходим на многих этапах проектирования:

На основе топографического плана создается проект благоустройства территории;
Выполняются работы по ландшафтному проектированию;
Утверждается генеральный план участка;
Рассчитываются объемы земляных работ;
Создается предварительная схема прокладки коммуникаций на основе уже существующих сетей;
Без топоплана нельзя получить разрешение на строительство или реконструкцию здания, на перепланировку коммунальных сетей;
Топоплан участка позволяет установить границы земли, принадлежащей разным собственникам и навсегда прекратить земельные споры между соседями;
Продумывается схемы расположения специальной техники и складских помещений на различных этапах строительства.
