Устройство, принцип работы климат контроля в автомобиле

Современные климат контроли умеют делить воздушный поток как минимум на пять направлений:

1. Стекло.
2. Стекло/ноги.
3. Ноги.
4. Лицо.
5. Ноги/лицо.

В хорошей климатической установке обязательно должен присутствовать режим рециркуляции воздуха. Этот режим очень удобная штука, так как позволяет более эффективно охлаждать и нагревать салон.

Электронный блок управления (ЭБУ) — мозг климат контроля, в нем заложен алгоритм управления климатической системой. Принимает решения ЭБУ опираясь на свои «органы чувств» в виде датчиков и различных показателей. Регулировка системы происходит посредством управления исполнительными механическими системами блока испарителя-отопителя, таким образом чтобы достичь требуемого температурного значения как можно быстрее. После того как температурный режим климат контроля достигается, ЭБУ автоматически поддерживает его, не отвлекая и не причиняя неудобств водителю и его пассажирам.

При помощи заслонок и вентилятора, электронный блок управления регулирует температурный климат салона, руководствуясь алгоритмами заложенными в его «мозг». Каждое сочетание направления и силы потока воздуха предварительно испытано для того чтобы не вызвать неприятных ощущений у обитателей салона, а также не нанести вред их здоровью. Хороший климат-контроль всегда знает, что для вас «хорошо», а что плохо…

На рынке климатических систем
имеется громадное количество различных климат контролей на любой вкус и финансовые возможности от бюджетных до «супер-навороченных» с большим количеством разных опций. Часто на рынке можно встретить дорогие кондиционеры, которые оснащены функциями климат-контроля, это что-то на подобие мотоцикла с функциями автомобиля… следует вспомнить то, о чем говорили в начале и вспомнить, что климат контроль — это полностью автоматическое управление температурным режимом и климатом в автомобильном салоне. Для того чтобы «завоевать клиента» продавцы идут на различные уловки и ухищрения в виде многочисленных опций и разных вариантов дизайна панели управления климатом. Однако стоит напомнить о том, что климат контроль
— это не то, что вы видите, сидя в салоне, это так сказать «верхушка айсберга», всю основную работу выполняют другие устройства (блок отопителя-испарителя, ЭБУ, механические заслонки и многочисленные датчики), которые скрыты от глаз подальше и имеют далеко не самый привлекательный внешний вид. Не «ведитесь» на яркую мигающую, словно новогодняя елка, это — приманка, ее внешний вид не имеет никакого отношения к функциональности и производительности климат контроля.

Как вы знаете, температурный диапазон, не причиняющий вреда здоровью человека, находится в пределах от +18° до +25°. Правильно настроенный климат-контроль работает именно в этом диапазоне, поэтому сделать в салоне автомобиля в летний зной ниже чем +16° жару при +35° — вам вряд ли удастся, а если и получится, то только при неисправной или очень дешевой климатической системе с непременным ущербом для своего здоровья.

Что экономичнее — кондиционер или климат-контроль

Сразу выбрать лидера не получится, так как это довольно трудный и неоднозначный вопрос. Вот допустим, если вы возьмете новый автомобиль, то версия с климат-контролем обойдется дороже.

Но в то же время если вы возьмете авто с обычным кондиционером, то с одной стороны вы сэкономите, но с другой этот кондиционер придется долго настраивать. Если судить по расходу топлива, то климат-контроль съедает чуть больше, но в противовес ложится тот факт, что это умная система и за ней не нужно будет постоянно следить.

Поэтому делать выбор необходимо самостоятельно, перед этим нужно хорошо взвесить все аспекты. Еще вы можете ориентироваться на финансовое положение, либо на вкусы и потребности.

Установка климат контроля

Те владельцы автомашин, в которых нет установленного с завода климат контроля, заказывают установку или делают своими руками. Но установить климат контрольную систему можно не на каждое авто, зависит от конструкции печки, а именно, можно ли подсоединить дополнительные сервоприводы и протянуть проводку под торпедой.

Для установки климат контроля потребуется:

1. Электропроводка, целый жгут.
2. Сервоприводы.
3. Два датчика температуры, которые монтируют в патрубки печки.
4. Два датчика температуры, которые монтируют в центральные каналы воздуховода.
5. Датчик вентилятора.
6. Электронный блок управления.
7. Датчик солнечной радиации (необязательно).

Как работает климат контроль зимой

Комплектации автомобиля бывают разные, поэтому режимы работы будут разные. Обычно различия в работе можно обнаружить только зимой.

Так, например, когда вы утром садитесь в свой автомобиль, то можно будет обнаружить, что дефлекторы сначала направляются на стекла прогревая их, а потом уже развернуться к ногам. В дальнейшем поток воздуха постепенно перестроиться и будет направляться в сторону лица водителя. Управлять машиной тогда будет намного приятнее и комфортнее.

Нужно понимать, что системы бывают разных модификаций, поэтому в разных автомобилях алгоритм работы может быть разным.

Проблема может заключаться в том, что прогрев в некоторым моделях может быть иным. Причем некоторые модификации можно настраивать самостоятельно, а другие только если настраивать будут специалисты.

Некоторые системы вовсе отказываются запускать систему, а все из-за того, что в машине запотели стекла. Это серьезные недоработки производителей, и поэтому вы случайно можете наткнуться на подобное

Поэтому на все особенности климат-контроля следует обратить особое внимание, иначе после покупки автомобиля вы можете столкнуться с серьезными трудностями

Иногда можно столкнуться с трудностями работы системы, и на панели будет высвечиваться код ошибки, а таком случае нужно понять в чем дело, ниже можете посмотреть таблицу с распространенными ошибками.

Основные элементы и узлы

Работа климат-контроля подчиняется ряду особенностей. Его правильная функция в автомобиле как летом, так и зимой обеспечивается благодаря присутствию определенных компонентов.

Ключевые узлы рассматриваемой в данном случае установки объединяют указанные ниже:

1. Воздушный кондиционер. Благодаря этому механизму удается поддерживать на нормальном уровне температуру и влажность.
2. Печь. С помощью данного механизма можно осуществлять забор охлаждающей жидкости мотора, которая перед этим пргрелась до определенного уровня.
3. Комплекс заборников вместе с системой воздуховодов. Они отвечают за правильное рассредоточение воздуха и направляют эти потоки в ту или иную область салона.
4. Вентилятор. Способствует смешению воздушных потоков внутри салона.
5. Термодатчики. Используются для замера температуры воздуха в тех или иных областях салона.
6. Электроклапаны печи. Приостанавливают действие теплообменника, когда в обогреве нет необходимости.
7. Шторки воздухозаборников. Чтобы запустить их в работу, используют электрические сервоприводы.
8. Датчик уровня влаги. Он присутствует в обновленных моделях, в старых не использовался.
9. Программер-контроллер. Собирает данные со всех имеющихся датчиков и проводит их анализ, направляет те или иные команды исполнительным приборам и агрегатам.

Однозонный климатический контроль

Это отопление и кондиционирование, заключённое в один блок и управляемое одним модулем. Позволяет производить как ручную настройку, так и настройку в автоматическом режиме. При установке автоматического режима воздушный поток выдувается из дефлекторов и имеет такую температуру, которая позволяет поддерживать заданные значения. При изменении входных параметров блок управления вносит соответствующие изменения, влияющие на температуру потока, чтобы условия в салоне оставались неизменными. Доступен режим рециркуляции воздуха, позволяющий производить забор воздуха не с улицы, а с салона авто, что позволяет значительно быстрее охладить салон. При включённом автоматическом режиме показания в передней части салона и в задней будут разными, что непременно вызовет разногласия между водителем и пассажирами заднего ряда, поскольку для каждого человека понятие «комфортная температура» индивидуальное, сложно подобрать параметры, которые будут идеальными для всех, кто находится в салоне автомобиля. Поэтому в полной мере отгородить водителя от участия в регулировке не получится, что негативно скажется на безопасности дорожного движения.

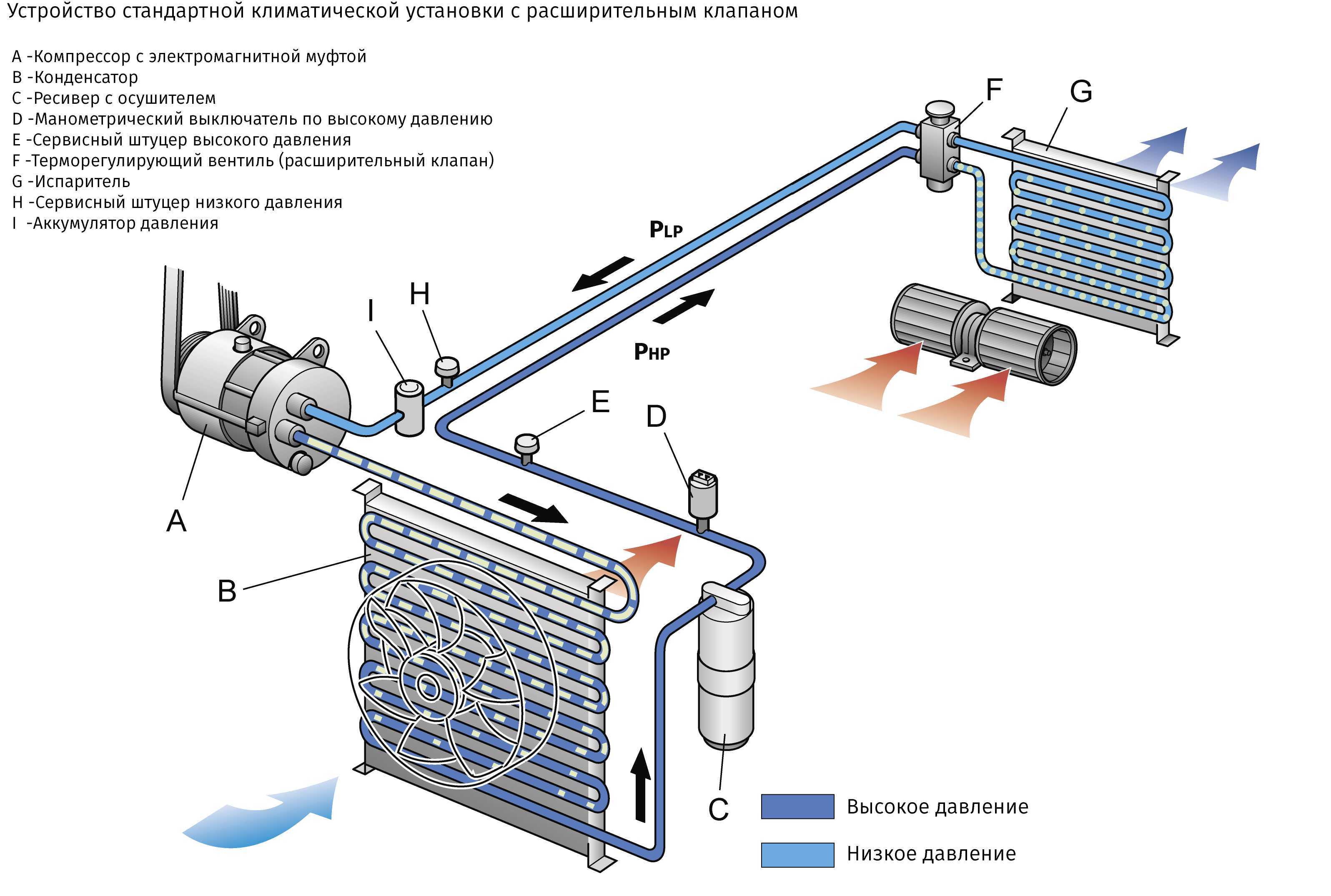

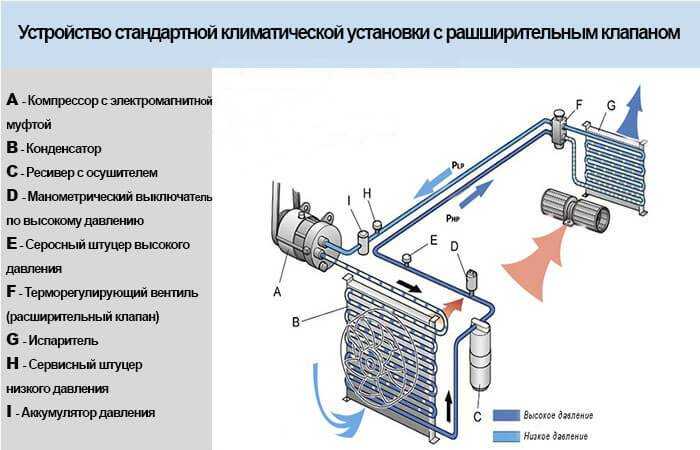

Как работает кондиционер в автомобиле

Кондиционеры, которые устанавливаются в современные машины, имеют механическое управление. Их работа похожа на то, как охлаждается воздух в холодильнике.

Теплый воздух поглощается хладагентом, он охлаждается и снова возвращается в салон машины. Проходя через кондиционер, воздух высушивается. Поскольку он работает от коленчатого вала двигателя, используя мощность мотора, при включении кондиционера увеличивается расход топлива.

В системе охлаждения воздуха используется фреон, для его замены стоит обращаться в специализированные центры. Система герметична, она представляет собой замкнутый цикл. При нажатии кнопки кондиционера, начинает работу электромагнитная муфта. Система кондиционирования стыкуется со шкивом, это осуществляется путем действия прижимного диска приводного узла.

Из-за ременной передачи шкив крутится от коленвала, он работает постоянно. Фреон сжимается компрессором, при сжимании газ раскаляется и направляется в конденсатор. Здесь он остужается электровентилятором, который постоянно работает на первой скорости. При нахождении в пробке он включает вторую, начиная работу с большими усилиями.

Остывший в конденсаторе фреон, изменив агрегатную форму, становится жидкостью. Он направляется в ресивер-осушитель, где фильтруется, при этом из него удаляется мусор. Через вентиль, который корректирует температуру, прошедший фильтрацию фреон направляется в испаритель. Там он закипает, а затем испаряется. Охлажденные испарения поступают в салон автомобиля, а фреон уходит на новый оборот цикла.

Как не простудиться от кондиционера

Врачи предупреждают, что если организм испытает температурный стресс (то есть резко изменится температура с высокой на более низкую), то могут появиться проблемы со здоровьем. Может появиться насморк, простуда или даже аллергические реакция, поскольку кондиционере могут скапливаться микроорганизмы.

Чтобы не простудиться, следует изменять температуру в салоне постепенно, поэтому не стоит сразу же включать максимальную мощность. Помимо этого правила, необходимо запомнить еще одну важную рекомендацию — ни в коем случае не стоит открывать окна при запущенной системе.

Причина кроется в том, что от открытых окон буду образовываться сквозняки, которые точно не сулят ничего хорошего.

Климат-контроль, отличие климат контроля от обычного кондиционера

С появлением такой системы, как климат-контроль, многие автомобилисты позабыли о прежних временах, когда им приходилось все время что-то настраивать, дабы кондиционер работал нужным образом. Климат-контроль включает в себя кондиционер, отопительную систему, а также систему фильтрации. Специальные датчики, расположенные в разных местах автомобиля, позволяют автоматически регулировать температуру и поддерживать в салоне максимальный комфорт. Например, электронный блок учитывает даже уличную температуру и солнечное излучение, плюс обязательно стоит отметить, что интеллектуальная система делает все возможное, чтобы водитель и пассажиры не простудились.

Отличие климат контроля от обычного кондиционера

Некоторые автомобилисты-новички зачастую путают два понятия: систему управления климатом (климат-контроль) и обычный кондиционер. То есть не видят принципиальных различий между ними. На самом деле интеллектуальная система управления климата разительно отличается от кондиционера в первую очередь своими преимуществами:

Климат-контроль – гораздо более сложная система, нежели обычный кондиционер, который имеет разве что одно преимущество – возможность очень быстро охладить салон автомобиля. Хотя даже это достоинство можно оспорить, ведь в таком случае водитель и пассажиры могут легко простудиться.

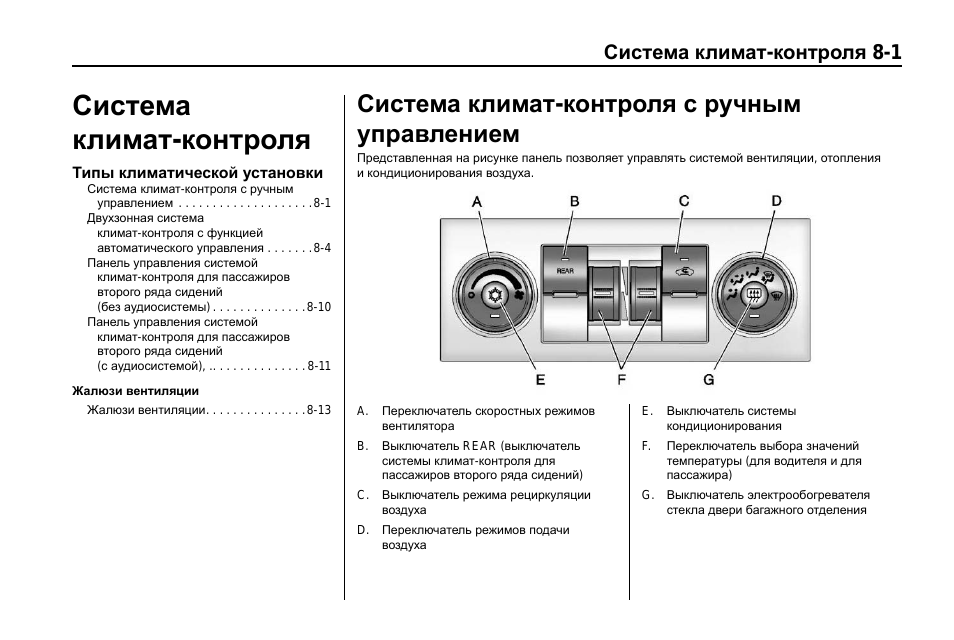

Управление интеллектуальной системой

На первый взгляд может показаться, что климат-контроль – довольно сложная система, управление которой требует каких-то специальных навыков. Но на деле все гораздо проще, и даже не является обязательным прочтение инструкции к применению. Управление климатом можно осуществлять в двух режимах: в ручном и автоматическом. В первом случае необходимо быть опытным пользователем, дабы быть в курсе всех тонкостей в работе системы, ведь любое неправильное нажатие заметно сказывается на сроке службы системы.

Что такое двухзонный климат-контроль?

Обычный климат-контроль (однозонный) поддерживает температуру равномерно по всему салону. Двухзонный вариант дает возможность выбрать водителю для себя одну температуру, а пассажиру – другую. Это очень удобно в том случае, если на улице жарко, а в салоне находится заболевший человек – для него можно выбрать температуру чуть выше, нежели у водителя

При этом обратите внимание, что у двухзонного климат-контроля (у большинства моделей) есть ограничения по разности температуры. Для наглядности приведем простой пример: водитель захотел поставить для себя температуру 23 градуса, и тогда пассажир уже не может попросить поставить для него температуру выше 29 градусов как раз из-за ограничения разности

Людям, которые чаще всего ездят в одиночку, нет смысла переплачивать за двухзонный климат-контроль. А вот для семейных автомобилей или для транспортных средств, в которых часто перевозят маленький детей, двухзонный вариант – будет наиболее оптимальным решением. Кстати, на современном рынке появились трехзонные и четырехзонные системы управления климатом в автомобиле. Последний вариант позволяет для каждого человека в салоне устанавливать собственную температуру.

Неисправности климат-контроля

Как и любая другая система, климат-контроль со временем может дать сбой. Владелец транспортного средства может включить режим самодиагностики, который позволит обнаружить текущие ошибки. Однако вряд ли он сам может исправить их, и в таком случае лучшим решением будет обратиться к компетентным специалистам, осуществляющим ремонт системы управления климатом. Почему-то некоторые владельцы автомобилей с климат-контролем забывают обслуживать систему, что непременно ведет к ее поломке. Необходимо хотя бы раз в год проверять интеллектуальную систему управления климатом. Плюс не нужно забывать о том, что осенью и весной (когда потребность в климат-контроле практически отсутствует) ее нужно включать минут на десять-пятнадцать.

Что такое климат-контроль в автомобиле

Климат-контроль (в английском языке это аббревиатура HVAC, что в переводе означает «теплоснабжение, вентиляция и охлаждение воздуха») включает в себя несколько систем. К ним относят систему отопления, а также кондиционер и установленный в транспортном средстве воздушный фильтр. Автовладелец включает их одновременно или по отдельности. Так, в зимнее время возможно одновременно включить систему отопления, чтобы не запотевали окна – кондиционер.

Система климат-контроля реагирует на любые изменения температурного режима. Она охлаждает воздух, включает систему обогрева, если в салоне машины становится холодно. Также система регулирует работу вентиляторов.

Владелец машины сам выбирает параметры, а климат-контроль будет следить за их соблюдением. Электронный «мозг» обрабатывает информацию, поступающую через расположенные в салоне датчики, а затем регулирует работу всех систем.

В зимний период климат-контроль анализирует температуру за бортом автомобиля и внутри машины. Затем он, учитывая информацию, регулирует работу воздушных заслонок.

Сначала поток теплого воздуха направляется на стекла, после он направляется на ноги, сидения и лицо человека. Некоторые автоконцерны выпускают автомобили, работу климат-контроля в которых водителю приходится настраивать самостоятельно, основываясь на своих потребностях. Он укажет, на какие места в салоне направлять теплый воздух в первую очередь.

Установка «климата»

Те, у кого климат-контроль в автомобиле по какой-то причине не предусмотрен (небогатая комплектация) могут установить его самостоятельно (лучше обратиться за помощью к специализированному сервису/официальному дилеру). Предусмотрен общий алгоритм действий:

1. Аккуратно снять центральную консоль, перчаточный ящик с торпедо.
2. Отверстие рециркуляции воздушных масс размещено под слоем звукоизоляции.
3. Слить антифриз с печки, снять ее.
4. Отсоединить проводку (аккумуляторная батарея).
5. Разметить область рециркулирующего отверстия и вырезать его.
6. Сделать отверстия для крепежей испарителя, после – подключить его.
7. В металлической перегородке между моторным отсеком и салоном необходимо также сделать отверстие (со стороны водителя), но с учетом безопасности, ибо рядом проходят топливные магистрали.
8. Заменить проводку вентилятора охлаждения в подкапотном пространстве специальной проводкой , которая предназначается для датчиков «климата».
9. Интегрировать и подключить потолочный/вентиляционный датчики.
10. Протянуть проводку (и АКБ тоже) по проделанным отверстиям.
11. Подсоединить разъемы на испаритель/блок отопителя, а также разместить данные узлы в отведенные для ни ниши.
12. Предварительно проверить работоспособность интегрированного оборудования.
13. Установить радиатор.
14. Поставить кронштейны под компрессор.
15. Интегрировать проводящие фреон магистрали.
16. Зафиксировать компрессор, а также вентиляторы и нужные шланги.
17. Установить новую дроссельную заслонку, осушитель. Провести диагностику работоспособности магистралей.
18. Проверить герметичность соединений, заправить систему фреоном.
19. После установки климат-контроль нуждается в контрольной проверки на функционирование датчиков и прилагающихся к нему систем. Если все работает исправно – приступать к сборке панели.

Что означает двухзонный климат-контроль?

При поиске новой машины для покупки есть множество функций, которые нужно просеять.

Что такое двухзонный климат-контроль?

Согласно Cars.com, двухзонный климат-контроль — это система, которая позволяет передним пассажирам автомобиля иметь свои «зоны» для контроля температуры внутри салона. Единая температура контролирует весь салон для старых автомобилей и менее оснащенных современных моделей. В результате пассажиры, которым легко становится холодно, сидя рядом с кем-то, кому обычно жарко, имеют много разногласий. Особенно при длительных поездках каждому пассажиру может быть удобно управлять своей секцией автомобиля.

Автоматические климатические системы используют «массив датчиков» для определения температуры внутри и снаружи автомобиля. Кроме того, иногда также контролируются влажность, качество воздуха, солнечный свет и многое другое. Затем система использует свой компьютер и систему отопления, вентиляции и кондиционирования воздуха с «заслонками в системе, расположенными за приборной панелью, которые уравновешивают поток воздуха через секции обогрева и охлаждения». С датчиками, специфичными для каждой области салона, он может создать уникальную температуру и воздушный поток для каждого человека. Чаще всего автомобили имеют двухзонный климат-контроль (два пассажира), но возможно и большее количество зон.

Почему автоматический климат-контроль лучше?

Читая об автомобильных системах климат-контроля, вы найдете «автоматический климат-контроль». Это может быть двухзонный автомат или просто автоматический климат-контроль, но что это значит? Скажем так, есть причина, по которой автоматический климат-контроль обычно стоит немного больше денег.

Однако автоматический климат-контроль позволяет владельцам установить желаемую температуру, а затем забыть об этом. Автоматизированные системы обещают более точную систему контроля температуры, а также предотвращают отвлечение внимания от вождения. К тому же неудобный водитель с ручным климат-контролем постоянно возится с кнопками или ручками, что немного отвлекает от дороги. Автоматические системы климат-контроля часто требуют более высокого уровня отделки салона или дополнительного пакета, потому что это усложняет систему климат-контроля и, следовательно, стоит больше денег.

Больше зон климат-контроля

Связанный

Двухзонный климат-контроль — самая распространенная функция контроля температуры, которую вы найдете.

Благодаря трем или четырем зонам климат-контроля каждый передний и задний пассажиры могут регулировать свою температуру. Согласно Cars.com, такие системы, как Climate Concierge, во многих моделях Lexus «интегрируют автоматический многозонный климат-контроль с дополнительным автоматическим управлением подогревом и вентиляцией сидений и подогревом рулевого колеса». Для таких систем к сиденьям добавляются датчики; иногда инфракрасные датчики контролируют температуру поверхности пассажиров на борту.

Ограничения однозонного климат контроля

Однозонный климат контроль, хотя и обеспечивает основные функции комфорта в автомобиле, имеет свои ограничения. Вот некоторые из них:

1.	Невозможность индивидуальной настройки температуры
2.	Отсутствие возможности создания разных климатических зон в салоне автомобиля
3.	Ограниченные функции работы с воздушными потоками
4.	Отсутствие функции фильтрации воздуха
5.	Невозможность индивидуальной настройки вентилятора

Если вас не устраивают эти ограничения, стоит рассмотреть автомобили с многозонным климат контролем, которые предоставляют больше возможностей для настройки комфортных условий в салоне.

Где легче управление: на кондиционере или климат-контроле

Стандартным кондиционером управлять совсем не сложно, с этим справится даже человек, который совсем не разбирается в автомобилях. Как правило, на панели управления имеется кнопка запуска компрессора и два регулятора. Один отвечает за мощность работы вентилятора, а вторым можно регулировать температуру, для этого есть разделение на красную и синюю зону.

Если рассматривать климат-контроль, то здесь вся работа выполняется умной электроникой. То есть система собирает данные с датчиков, проводит их анализ, и в дальнейшем поддерживает температуру. Все что требуется от владельца автомобиля, это только выставить требуемую температуру. Все остальное осуществляется в автоматическом режиме, поэтому вас не надо об этом думать.

Как все работает

Принцип работы климат-контроля автомобиля такой: после установки водителем температурного режима, ЭБУ собирает информацию с имеющихся датчиков и задействует исполнительные механизмы. Сначала включается вентилятор, обеспечивающий подачу воздуха. Создаваемый поток проходит через фильтр, где из него удаляются примеси.

В зависимости от температуры окружающей среды и установленного режима, используется нужный рабочий элемент. Если необходимо понижение температуры, то ЭБУ включает кондиционер и поток проходит через испаритель, в результате чего воздух охлаждается. Далее воздушная масса по воздуховодам подается в установленные зоны (перенаправление потока осуществляется открытием/закрытием заслонок). Если выходной датчик улавливает понижение температуры ниже установленной нормы, ЭБУ подает сигнал на центральную заслонку, и часть воздуха, вышедшего после испарителя, направляет на радиатор обогревателя. После печки этот воздух смешивается с основным потоком, повышая его температуру до нужного уровня.

Если нужно прогреть воздух, то ЭБУ кондиционер не задействует. Поток воздуха при этом хоть и проходит испаритель, но не охлаждается, далее он поступает на радиатор печки, а уже после него по воздуховодам подается в салон. Корректировка температуры прогрева воздуха осуществляется той же центральной заслонкой, которая перенаправляет поток на радиатор или напрямую в салон. При этом степень открытия этой заслонки определяет объем воздуха, которые поступят к радиатору или пройдут в обход него.

Смешивание воздуха при регулировки температуры в салоне

При установлении возможного запотевания лобового стекла, климатическая установка принудительно направит поток разогретого воздуха на стекло. В случае определения сильной загрязненности воздуха, климат-контроль перекроет подающую заслонку и откроет рециркуляционную. Так же система поступит и при определении повышенной влажности.

Основные принципы работы современной системы климат-контроля

В контексте разговора об автоматической настройке климата в машине стоит выделить дешевые и дорогие варианты климат-контроля. Дешевая конструкция состоит из одного датчика, который обычно располагается на крыше. Это не самый эффективный способ измерить температуру в салоне, да и сопоставление внутренней и внешней температуры будет полезным делом. Пока температура в верхней части салона наберет настроенное значение, в ногах пассажиров будет очень холодно (или жарко, если речь идет о зиме). Такие системы не слишком эффективны, они чаще всего применяются в китайских автомобилях. В дорогом климат-контроле работает целая группа датчиков:

• температура в салоне измеряется на двух уровнях — внизу и вверху, также возможны датчики на картах дверей;
• обязательно происходит сопоставление с температурой внешней среды, что позволяет оптимизировать работу системы;
• на панели стоит датчик прогревания солнечных лучей, который также оптимизирует работу автоматики;
• внутри кондиционера находятся датчики давления фреона, дающие информацию о безопасности работы установки;
• при агрессивных настройках температуры бортовой компьютер может самостоятельно оптимизировать работу установки;
• в некоторых авто также стоят датчики влажности воздуха, и этот параметр можно настроить;
• рекуперация воздуха включается во многих современных машинах автоматически при появлении посторонних примесей.

Это значит, что водителю достаточно указать только желаемую температуру, а кондиционер или отопитель с помощью автоматики сам включится в нужный режим работы. Для этого автоматика использует показания всех датчиков, анализирует и сопоставляет данные и отдает команды климатическим модулям. Подобные решения позволяют без труда наладить необходимые режимы в условиях работы кондиционера и отопителя. Также в некоторых авто происходит автоматическая вентиляция воздуха и увлажнение при необходимости. Впрочем, увлажнители включаются в зависимости от выставленной температуры.
